THOMSON 512304 User manual

www.thomsonsecurity.eu
V2
Available on the
FR Caméra IP WiFi intérieure 720P
512304
Android 2.3 ou ultérieur
, iOS 7.0 ou ultérieur
Android 2.3 or later
, iOS 7.0 or later
Pour/For
:
•REC
MicroSD
(Not included
)
720p

CAMÉRA IP WIFI 720P
3
FR
FR
www.thomsonsecurity.eu
SOMMAIRE
A - CONSIGNES DE SÉCURITÉ 05
1 - PRÉCAUTIONS D’UTILISATION 05
2 - ENTRETIEN ET NETTOYAGE 05
3 - RECYCLAGE 05
B - DESCRIPTION DU PRODUIT 06
1 - CONTENU DU KIT 06
2 - CAMERA 06
3 - ADAPTATEUR SECTEUR 07
C - INSTALLATION 08
1 - INSTALLATION DE LA CAMERA 08
2 - CONNEXION DE LA CAMERA 08
D - CONFIGURATION 09
1 - CONFIGURATION DE LA CAMERA ET AJOUT DANS L’APPLICATION 09
2 - ACCES A L’ENSEMBLE DES REGLAGES 11
2.1 - CONFIGURATION 11
2.2 - EXEMPLE : MISE EN PLACE D’UNE ALERTE PAR E-MAIL SUR
DÉTECTION DE MOUVEMENT 12
E - UTILISATION 16
1 - VIDEO EN DIRECT 16
2 - LECTURE DES PHOTOS ET VIDEOS PRISES PAR LA CAMERA 16
F - REINITIALISATION 17
G - INFORMATIONS TECHNIQUES ET LÉGALES 18
1 - CARACTÉRISTIQUES TECHNIQUES 18
2 - GARANTIE 18
3 - ASSISTANCE ET CONSEILS 18
4 - RETOUR PRODUIT - SAV 19
5 - DÉCLARATION DE CONFORMITE 19

CAMÉRA IP WIFI 720P
5
FR
FR
www.thomsonsecurity.eu
A - CONSIGNES DE SÉCURITÉ
1 - PRÉCAUTIONS D’UTILISATION
• La caméra ne doit pas être installée dans un
lieu où le ltre de l’objectif serait exposé aux
rayures et aux salissures.
• Ne pas exposer l’objectif à la lumière directe du
soleil ou à une quelconque source lumineuse
rééchie.
• Ne pas multiplier les multiprises ou les câbles
prolongateurs.
• Ne pas installer à proximité de produits
chimiques acides, d’ammoniaque ou d’une
source d’émission de gaz toxiques.
• L’installation et l’utilisation de la caméra doivent
être en accord avec la législation locale.
2 - ENTRETIEN ET NETTOYAGE
• Avant tout entretien, débrancher le produit du
secteur.
• Ne pas nettoyer le produit avec des substances
abrasives ou corrosives.
• Utiliser un simple chiffon doux légèrement
humidié.
• Ne pas vaporiser à l’aide d’un aérosol, ce qui
pourrait endommager l’intérieur du produit.
3 - RECYCLAGE
Ce logo signie qu’il ne faut pas jeter les
appareils hors d’usage avec les ordures
ménagères. Les substances dangereuses
qu’ils sont susceptibles de contenir
peuvent nuire à la santé et à
l’environnement. Faites reprendre ces
appareils par votre distributeur ou utilisez les
moyens de collecte sélective mis à votre disposition
par votre commune.
Pour en savoir plus :
www.quefairedemesdechets.fr

CAMÉRA IP WIFI 720P
FR
6
www.thomsonsecurity.eu
B - DESCRIPTION DU PRODUIT
1 - CONTENU DU KIT
2 - CAMERA
5x 3 4x 3 1x 1 2x 1 3x 1
1
2
3
5
4
6
9
10
7
8
1Caméra
2Adaptateur secteur 230Vac 50Hz / USB
5Vdc 1A
3Câble USB pour alimentation de la caméra
4Chevilles pour xation du pied
5Vis pour xation du pied
1Capteur de luminosité
2Objectif
3Microphone
4Éclairage infrarouge pour vision de nuit
5Support de xation mural
6Bouton de réinitialisation
7Haut-parleur
8Logement MicroSD
9Prise d’alimentation microUSB pour
adaptateur secteur 5Vdc 1A fourni
10 Pivot d’orientation de la camera
Emplacement carte MicroSD (carte non
incluse)

CAMÉRA IP WIFI 720P
7
FR
FR
www.thomsonsecurity.eu
B - DESCRIPTION DU PRODUIT
3 - ADAPTATEUR SECTEUR
Un adaptateur secteur 230Vac 50Hz / 5Vdc microUSB 1A est fourni dans le kit pour l’alimentation de la
caméra. Ne pas utiliser d’autres modèles d’alimentation sous risques de détériorer la caméra et annuler la
garantie. Ne pas utiliser l’adaptateur secteur pour d’autres usages.

CAMÉRA IP WIFI 720P
FR
8
www.thomsonsecurity.eu
C - INSTALLATION
1 - INSTALLATION DE LA CAMERA
Fixez la caméra à l’aide de vis et chevilles appropriées à la nature du support (les vis et chevilles fournies
conviennent pour des murs en matériau plein).
Attention à xer solidement la caméra pour éviter toute chute.
2 - CONNEXION DE LA CAMERA
3 - INSERTION D’UNE CARTE MICROSD (NON FOURNIE)
Votre caméra dispose d’un logement pour carte microSD lui permettant de disposer d’une mémoire de
stockage interne. La taille maximum est de 128Go.
Micro
SD

CAMÉRA IP WIFI 720P
9FR
FR
www.thomsonsecurity.eu
D - CONFIGURATION
1 - CONFIGURATION DE LA CAMERA ET AJOUT
DANS L’APPLICATION
Téléchargez et installez sur votre smartphone ou
tablette l’application Visia sur l’appstore ou
Google Play puis lancez l’application.
IOS
Android
Important : connectez au préalable votre
smartphone ou tablette sur le réseau Wi que la
caméra devra utiliser.
Non compatible Wi 5Ghz. Les caractères spéciaux
(#!"&@ etc..) dans votre clé de sécurité ainsi que le
HT40 (largeur de bande 40Mhz) peuvent entrainer
des dif cultés à la con guration.
Veuillez véri er les paramètres WIFI de votre box
auprès de votre fournisseur d'accès Internet en cas
de dif culté à la connexion.
Cliquez ensuite sur « Ajout caméra » / « Ajoute une
caméra »
IOS
1
2
3
Android
1
2
3
1Nom de la caméra dans l’application (à
votre convenance)
2UID de la caméra : code unique indiqué
sur la caméra. Il ne vous est pas nécessaire
de l’indiquer : l’application remplira cette
information d’elle-même.
3Mot de passe de connexion à la caméra (par
défaut : admin)
Après avoir indiqué le mot de passe de connexion à
votre caméra (par défaut, admin), cliquez sur
«Recherche WiFi» ou « Installation sans fi l » pour que
l’application recherche à proximité des caméras
pas encore connectées.
L’application demande alors le mot de passe de
connexion au réseau WiFi a n de le transmettre à
votre caméra :
Remarque : si votre caméra a déjà été con gurée
et qu’elle est connectée au réseau, cliquez sur
«Recherche Caméra sur réseau local» ou «Rechercher
la caméra depuis le LAN» pour la trouver.

CAMÉRA IP WIFI 720P
FR 10
www.thomsonsecurity.eu
D - CONFIGURATION
IOS
Android
Après avoir indiqué le mot de passe du réseau WiFi que
la caméra devra utiliser, cliquez sur « Appliquer » : votre
tablette ou smartphone vous demande si la caméra est
à portée et qu’elle est prête à être con gurée
IOS
Android
Si votre caméra est à proximité et non con gurée,
cliquez sur « Oui » ou « OK » pour démarrer la
con guration par l’application.
Remarque : la caméra nécessite 30 secondes après
avoir été mise sous tension pour être disponible.
IOS
Android
Une fois les informations de connexion WiFi envoyées
à la caméra par l’appli, la caméra se connecte en
WiFi au réseau.
Votre smartphone ou tablette af che alors les
caméras détectées sur le réseau :
IOS
Android
Cliquez sur la ligne correspondant à votre caméra.
IOS

CAMÉRA IP WIFI 720P
11 FR
FR
www.thomsonsecurity.eu
D - CONFIGURATION
Android
Cliquez en n sur «Terminé» en haut à droite
de l’écran pour ajouter la caméra à la liste des
caméras connues de l’application.
IOS
Android
Votre caméra apparaît dans la liste et vous avez
accès à son image et à ses réglages.
2 - ACCES A L’ENSEMBLE DES REGLAGES
2.1 - Con guration

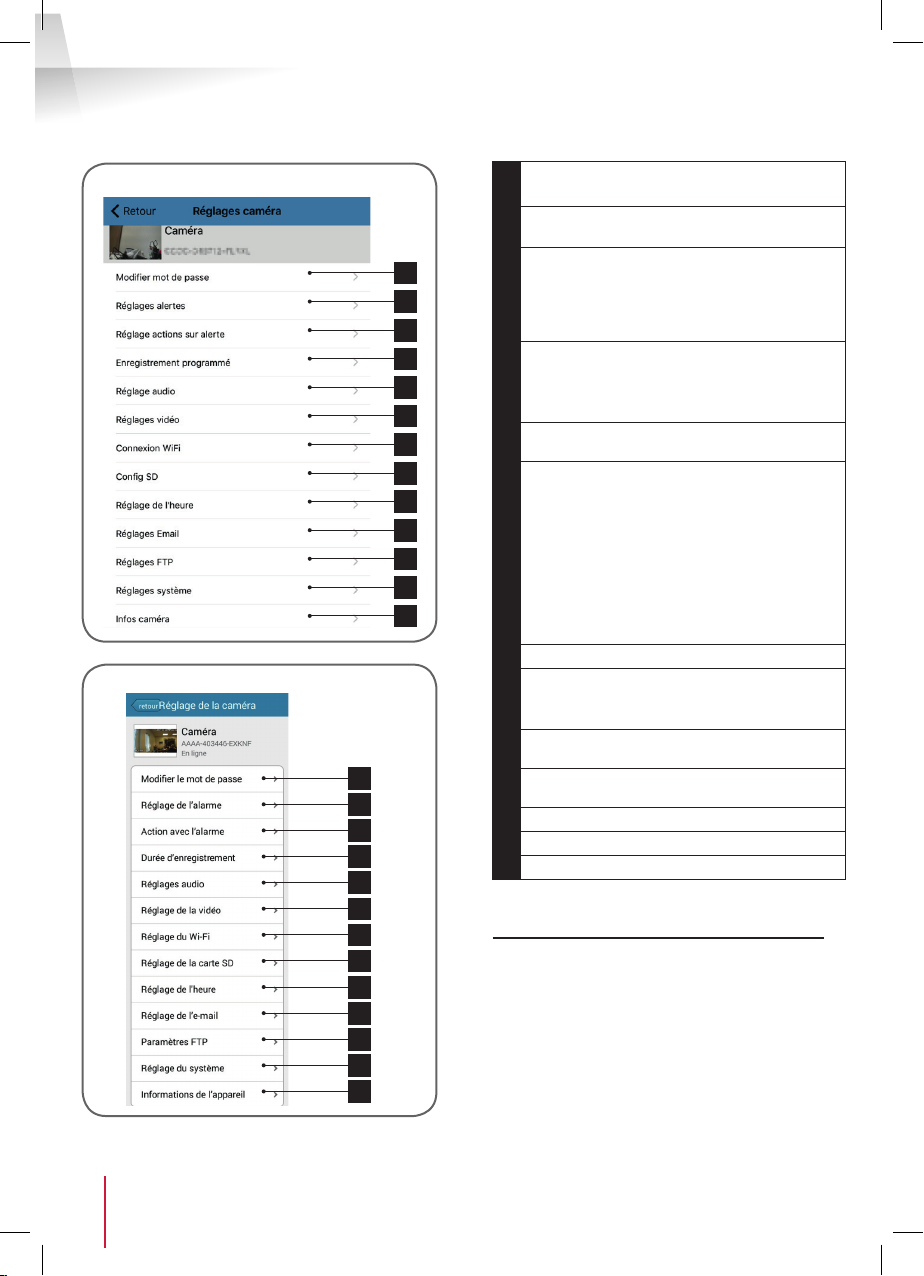

Depuis la liste des caméras, cliquez sur l’icône
à droite du nom de votre caméra (Androïd) ou
sur IOS. pour af cher les menus de con guration :

CAMÉRA IP WIFI 720P
FR 12
www.thomsonsecurity.eu
1
2
3
4
5
6
7
8
9
10
11
12
13
IOS
1
2
3
4
5
6
7
8
9
10
11
12
13
Android
1Changement du mot de passe de connexion
à la caméra (par défaut « admin »)
2Activation/désactivation et sensibilité de la
détection de mouvement
3Actions à effectuer si un mouvement
est détecté : noti cation, envoi de mail,
lancement d’un enregistrement sur carte
mémoire (requiert l’insertion d’une carte
microSD non fournie dans la caméra)
4Activation/désactivation de l’enregistrement
en continu sur carte microSD et la durée
des vidéos (requiert l’insertion d’une carte
microSD non fournie dans la caméra)
5Volume sonore du microphone et du haut-
parleur
6Réglages de la qualité vidéo et du nombre
d’images par seconde. Attention : si vous
réglez trop haut la qualité de l’image par
rapport à la qualité de la connexion internet
de la caméra et de votre smartphone ou
tablette, vous risquez des saccades ou des
déconnexions. Deux  ux sont réglables : ils
correspondent à la « résolution Max » et
«résolution faible» que vous pouvez sélectionner
dans l’af chage de l’image en direct.
7Con guration WiFi actuelle de la caméra
8Si une carte microSD a été insérée dans
la caméra, vous permet de la formater et
d’af cher sa capacité et l’espace restant
9Réglage de la date et de l’heure incrustées
dans la vidéo de la caméra
10 Réglages pour l’envoi d’e-mails en cas
d’alerte (voir exemple ci après)
11 Réglages pour stockage sur serveur FTP
12 Redémarrage caméra à distance
13 Informations réseau de la caméra
2.2 - Exemple : mise en place d’une alerte par
e-mail sur détection de mouvement
Pour déclencher l’envoi d’un e-mail lors de la
détection d’un mouvement, vous devez disposer
de 2 adresses e-mail : l’adresse de l’expéditeur
qui sera utilisée par la caméra, et l’adresse
qui va recevoir les alertes. La caméra utilise
l’identi ant et le mot de passe de l’adresse
expéditeur, pour se connecter et envoyer le mail.
Sa con guration dépend du fournisseur de mail
choisi.
D - CONFIGURATION

CAMÉRA IP WIFI 720P
13 FR
FR
www.thomsonsecurity.eu
D - CONFIGURATION
Remarque : les 2 adresses mail peuvent être
identiques (vous vous enverrez un message à
vous-même)
Pour notre exemple ici, on utilise
www.gmail.com:
[email protected] envoie les alertes,
[email protected]om reçoit les alertes. Les
deux adresses doivent avoir été créées au
préalable.
Rendez-vous tout d’abord dans «Réglages Email» :
1
11
2
3
4
5
6
7
8
9
10
IOS
1
2
3
4
5
6
7
8
9
10
11
Android
1E-mail : Nom que vous devez entrer
pour vous connecter à la boîte mail qui
émettra les alertes. Dans notre exemple
avec gmail c’est l’adresse de l’expéditeur :
[email protected]om
2Mot de passe : Le mot de passe de
connexion qui correspond à adresseenvoi@
gmail.com dans notre exemple
3Réglages avancés
4Envoyer à : Renseignez ici l’adresse qui va
recevoir les alertes. Dans notre exemple :
[email protected]om
5Serveur SMTP : dépend du fournisseur de
mail de l’adresse qui envoie l’alerte. Dans
notre exemple avec gmail, smtp.gmail.com
6Port serveur : dépend du fournisseur de mail
de l’adresse qui envoie l’alerte. Dans notre
exemple avec gmail, 587
7Type de cryptage : sécurité lors de la
connexion, liée au fournisseur de mail. Dans
notre exemple avec gmail, STARTTLS
8Sujet : sujet du mail d’alerte
9Message : corps du mail
10 Test : vous permet de simuler une alerte,
déclencher l’envoi d’un mail et contrôler la
bonne con guration de votre caméra.

CAMÉRA IP WIFI 720P
FR 14
www.thomsonsecurity.eu
11 Save / Appliquer : pour enregistrer la
con guration.
Cliquez sur «SAVE» en haut à droite ou
«APPLIQUER» pour sauvegarder votre
con guration.
Remarque : peu importe le fournisseur de mails
du destinataire, c’est celui de l’expéditeur qui
détermine ce qui doit être entré. Attention en
revanche à véri er que les alertes ne sont pas
considérées comme « courrier indésirable » dans
la boîte du destinataire.
Attention : certains fournisseur mail ne vont pas
accepter que la caméra envoie des noti cations
sans autorisation de votre part. Consultez les
paramètres de sécurité de votre boite mail pour
plus de détails.
Information : Il est inutile de contacter notre
assistance technique pour ces réglages, ils
dépendent de votre boite mail. Pour plus
de renseignements veuillez contacter votre
fournisseur d’E-mail.
Une fois cette con guration terminée, votre
caméra sait envoyer des mails. Il faut maintenant
lui expliquer quand le faire, dans le menu
« Action avec alarme » ou « Réglage actions sur
alerte » dans la con guration de la caméra :
1
2
3
4
5
IOS
1
2
3
4
5
Android
1Noti cation dans l’appli en cas d’une alerte
: tout appareil sur lequel la caméra a été
enregistrée dans l’appli Visia sera noti é
en cas de mouvement (l’appli doit fonctionner
en arrière-plan sur la tablette ou le
smartphone)
2Enregistrement sur SD : si une carte microSD
a été insérée dans la caméra, toute alerte
déclenche l’enregistrement d’une vidéo de
10 secondes sur cette dernière. La vidéo est
consultable à distance (voir ci-après)
3E-mail avec photo en pièce jointe : si la
con guration mail a été effectuée (voir
paragraphe précédent), un mail avec photo
sera émis lors d’une détection de mouvement
4Options liées au FTP, non abordées ici
5Cliquez sur « Appliquer » pour sauvegarder
votre con guration, ou « retour » sur iOS
Une fois cette con guration terminée, il ne vous
reste plus qu’à activer la détection de mouvement
dans le menu « Réglages alertes » :
D - CONFIGURATION

CAMÉRA IP WIFI 720P
15 FR
FR
www.thomsonsecurity.eu
D - CONFIGURATION
1
2
3
IOS
1
2
3
Android
1Activez ici la détection de mouvement
2Réglez ici la sensibilité de la détection de
mouvement. En haute sensibilité le moindre
mouvement déclenchera l’alerte, en basse
sensibilité, seuls les mouvements importants à
l’écran déclencheront l’alerte
3Cliquez sur « Appliquer » pour sauvegarder
votre con guration, ou « retour » sur iOS
La con guration est terminée. Par la suite, tout
mouvement devant la caméra provoquera
l’envoi d’un mail d’alerte, une noti cation dans
l’appli Visia, et/ou un enregistrement sur carte
mémoire en fonction de vos réglages.

CAMÉRA IP WIFI 720P
FR 16
www.thomsonsecurity.eu
E - UTILISATION
1 - VIDEO EN DIRECT
Depuis la liste des caméras, cliquez sur l’image
à gauche du nom de votre caméra pour af cher
l’image en direct :
3 4 5
1 2
6 7
1Retournement/renversement de l’image
2Retour à la liste des caméras
3Active l’écoute à distance
4Prise d’une photo et stockage sur le
smartphone ou la tablette
5Prise d’une vidéo et stockage sur le
smartphone ou la tablette
6
Sélection de la qualité de l’image (utile
en cas de connexion réseau ou mobile
médiocre) : 2 réglages distincts sont
accessibles
7Active la transmission de la voix vers la
camera (uniquement visible après l’appui sur
le « 3»)
2 - LECTURE DES PHOTOS ET VIDEOS PRISES PAR
LA CAMERA
Depuis la liste des caméras, vous avez accès aux
photos prises de la caméra et stockées dans le
smartphone ou la tablette, aux vidéos stockées
dans le smartphone ou la tablette, et aux vidéos
stockées dans la carte microSD (non fournie) de la
caméra.
Suite à une alerte, si vous avez activé l’enregistrement
sur carte mémoire vous pouvez ainsi consulter
l’enregistrement montrant la détection.
3
1
2
IOS
3
Android
1
2
1Consultation des photos prises par la
caméra et stockées dans le smartphone ou
la tablette (icone « » de la vue direct de
la caméra).
2Consultation des vidéos prises par la caméra,
et stockées soit dans le smartphone ou la
tablette (icone « » de la vue direct de
la caméra, bouton « local » dans le menu
Vidéo), soit dans la carte microSD insérée
dans la caméra (suite à une alerte ou un
enregistrement continu, bouton « en ligne
dans le menu Vidéo).
3
« Editer » / « Modi er » vous permet d’editer
le nom de votre camera, ainsi que le mot
de passe d’accès (en cas d’erreur) ou de
supprimer la caméra sous Android.
Pour supprimer la caméra sous iOS veuillez
effectuer un balayage vers la gauche sur le
nom de la caméra

CAMÉRA IP WIFI 720P
17
FR
FR
www.thomsonsecurity.eu
F - REINITIALISATION
En cas de problème ou de perte des identiants,
la caméra peut être réinitialisée à ses valeurs par
défaut en appuyant 15 secondes sur la touche
Reset. Une fois réinitialisée, la caméra redémarre.
Au bout de 30 secondes elle est disponible pour
reconguration.

CAMÉRA IP WIFI 720P
FR
18
www.thomsonsecurity.eu
G - INFORMATIONS TECHNIQUES ET LÉGALES
1 - CARACTERISTIQUES TECHNIQUES
Caméra
Alimentation 5VDC / 1A
Interface réseau sans l WiFi IEEE 802.11b/g/n en 2,4GHz
Capteur optique ¼’’ CMOS
Intensité lumineuse minimum 0 lux
Vision de nuit Automatique (capteur crépusculaire)
Portée : 10m
Optique f:3.6mm - 78°
Touches Une touche de réinitialisation : retour aux paramètres usine
Compression vidéo h.264
Résolution Flux principal : jusqu’à 1280x720 pixels
Flux secondaire : jusqu’à 640x352 pixels
Audio Microphone et haut-parleur intégrés pour communication audio
bidirectionnelle
Stockage 1 logement pour carte microSD jusqu’à 128Go pour stockage de
vidéo avec accès à distance
Température d’utilisation et humidité 0°C à 40°C, 20% à 85%RH sans condensation
Usage intérieur exclusivement
Température de stockage et humidité -10°C à 60°C, 0% à 90%RH sans condensation
2 - GARANTIE
• Ce produit est garantie 2 ans, pièces et main
d’œuvre, à compter de la date d’achat. Il
est impératif de garder une preuve d’achat
durant toute cette période de garantie.
• La garantie ne couvre pas les dommages
causés par négligence, chocs ou accidents.
• Toute intervention sur l’appareil annulera la
garantie.
3 - ASSISTANCE ET CONSEILS
• Malgré tout le soin que nous avons porté à la
conception de nos produits et à la réalisation
de cette notice, si vous rencontrez des
difcultés lors de l’installation de votre produit
ou des questions, il est fortement conseillé
de contacter nos spécialistes qui sont à votre
disposition pour vous conseiller.
• En cas de problème de fonctionnement
pendant l’installation ou après quelques jours
d’utilisation, il est impératif de nous contacter
devant votre installation an que l’un de nos
techniciens diagnostique l’origine du problème
car celui peut provenir d’un réglage non
adapté ou d’une installation non conforme.
Si le problème vient du produit, le technicien
vous donnera un numéro de dossier pour un
retour en magasin. Sans ce numéro de dossier
le magasin sera en droit de refuser l’échange
du produit.

CAMÉRA IP WIFI 720P
19
FR
FR
www.thomsonsecurity.eu
Contactez les techniciens de notre service après-
vente au :
0,35 € / min
0 892 701 369
Du lundi au vendredi de 9H à 12H et de 14H à 18H.
4 - RETOUR PRODUIT - SAV
Avidsen s’engage à disposer d’un stock de pièces
détachées sur ce produit pendant la période de
garantie contractuelle.
5 - DÉCLARATION DE CONFORMITE
A la directive R&TTE
Avidsen déclare que l’équipement désigné ci-
dessous :
Caméra IP WiFi intérieure 720P 512304
Est conforme à la directive RED et que sa conformité
a été évaluée selon les normes applicables en
vigueur:
EN 60065 :2014
EN 62479 :2010
EN301 489-1 V2.1.0 :2016-04
EN 301 489-17 V3.1.0 :2016-04
EN 300 328 V2.0.20 :2016-03
A Chambray les Tours le 22/02/17
Alexandre Chaverot, président
G - INFORMATIONS TECHNIQUES ET LÉGALES

est une marque de TECHNICOLOR S.A. utilisée sous licence par :
Avidsen France S.A.S - 32 Rue Augustin Fresnel
37170 CHAMBRAY LES TOURS - France
