THOMSON SB60BTS User manual

1
FR
BARRE DE SON
AVEC CAISSON DE BASSE FILAIRE
SB60BTS
MODE D'EMPLOI
AVANT D'UTILISER CET APPAREIL, VEUILLEZ LIRE ATTENTIVEMENT CE
MODE D'EMPLOI ET LE CONSERVER AFIN DE POUVOIR
LE CONSULTER ULTÉRIEUREMENT
BBI_SB60BTS_2020_V1.0

2
Table des matières
Démarrage 2
Avertissements et consignes de
sécurité 2
Contenu de la boîte 4
Description des pièces 5
Caractéristiques et
branchements 7
Démarrage
•Sortez l'appareil de la boîte.
•Retirez tous les matériaux d'emballage du produit.
•Placez les matériaux d'emballage dans la boîte ou jetez-les en toute
sécurité.
Avertissements et consignes de sécurité
•Vous devez avoir lu et compris toutes les instructions avant d'utiliser cet
appareil. En cas de dommages dus au non-respect des instructions, la
garantie ne s'appliquera pas.
•Ne retirez jamais le boîtier de cet appareil.
•Ne placez jamais cet appareil sur un autre équipement électrique.
•Protégez le cordon d'alimentation de façon à éviter de marcher dessus
ou de le coincer, particulièrement au niveau des fiches, des prises de
courant et du point de sortie de l'appareil. Vérifiez que la tension
d'alimentation correspond à la tension indiquée sur la plaque à l'arrière
de l'appareil. Lorsque vous débranchez la prise secteur, retirez toujours
la fiche de la prise. Ne tirez jamais sur le cordon. Avant de brancher la
prise secteur, assurez-vous d'avoir effectué tous les autres
branchements.
•Utilisez uniquement des équipements/accessoires recommandés par le
fabricant.
•Confiez toutes les réparations de l'appareil à des réparateurs qualifiés.
Une réparation est nécessaire quand l'appareil a été endommagé d'une
quelconque manière, notamment :
- si le cordon d'alimentation est endommagé ;
- en cas de déversement de liquide ou d'insertion d'objets dans
l'appareil ;
- en cas d'exposition de l'appareil à la pluie ou à l'humidité ;
- si l'appareil ne fonctionne pas normalement ;
- ou si l'appareil est tombé.
•La plaque signalétique se trouve sur la partie inférieure de l'appareil.
•Ne bloquez jamais les orifices de ventilation.
Caractéristiques
techniques de l'appareil
9
Protection de
l’environnement
10
Informations
supplémentaires
10

3
•Assurez-vous de disposer d'un espace suffisant autour de l'appareil pour
assurer la ventilation.
•Cet appareil doit être utilisé dans un climat tempéré, à l'abri de la lumière
directe du soleil, des flammes nues ou de la chaleur, des appareils de
chauffage, des cuisinières ou de tout autre appareil (y compris des
amplificateurs) qui génère de la chaleur. Ne l'installez pas à proximité de
sources de chaleur.
•Les batteries (bloc-batterie ou piles installées) ne doivent pas être
exposées à une chaleur excessive, comme les rayons du soleil, un
incendie, etc.
•Débranchez l'appareil avant de le nettoyer. Ne lubrifiez aucune partie de
cet appareil. Nettoyez-le avec un chiffon doux. N'utilisez pas de produits
abrasifs ni de nettoyants agressifs.
•Assurez-vous de toujours pouvoir accéder facilement au cordon
d'alimentation, à la fiche ou à l'adaptateur, afin de pouvoir débrancher cet
appareil de la prise secteur si nécessaire.
•N'utilisez pas cet appareil à proximité d'un point d'eau. Il ne doit pas entrer
en contact avec des gouttes ni des éclaboussures. N'utilisez pas cet
appareil dans un environnement humide ou mouillé.
•Débranchez cet appareil en cas d'orage ou si vous n'allez pas l'utiliser
pendant une longue période.
•Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi
que par des personnes présentant des capacités physiques, sensorielles
ou mentales réduites ou un manque d'expérience et de connaissances,
à condition qu'ils soient surveillés ou aient reçu des instructions
concernant l'utilisation de l'appareil en toute sécurité et comprennent les
risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le
nettoyage et l'entretien ne doivent pas être effectués par des enfants sans
surveillance.
•Cet appareil doit être alimenté uniquement en très basse tension de
sécurité correspondant au marquage figurant sur l'appareil.
•La batterie doit être retirée de l'appareil avant de le mettre au rebut.
L'appareil doit être débranché de l'alimentation lorsque vous retirez la
batterie.
Le symbole de l'éclair dans un triangle équilatéral avertit les
utilisateurs de la présence, à l'intérieur de l'appareil, de tensions
électriques dangereuses non isolées suffisamment puissantes
pour présenter un risque d'électrocution.

4
Placez l'appareil à l'endroit souhaité et déroulez le câble d'alimentation.
Insérez le câble dans la prise d'alimentation et allumez cette dernière si
nécessaire.
Veuillez tenir compte des informations suivantes : utilisez
uniquement l'alimentation électrique indiquée ci-dessous :
12 V/2,5 A, adaptateur secteur.
Contenu de la boîte
Vérifiez et identifiez le contenu de votre boîte :
Barre de son
Caisson de basse
Adaptateur secteur
Câble auxiliaire de 3,5 mm
Câble optique
Télécommande
Le point d'exclamation dans un triangle indique la présence de
consignes importantes relatives au fonctionnement et à
l'entretien (réparation) dans la documentation accompagnant
l'appareil.

5

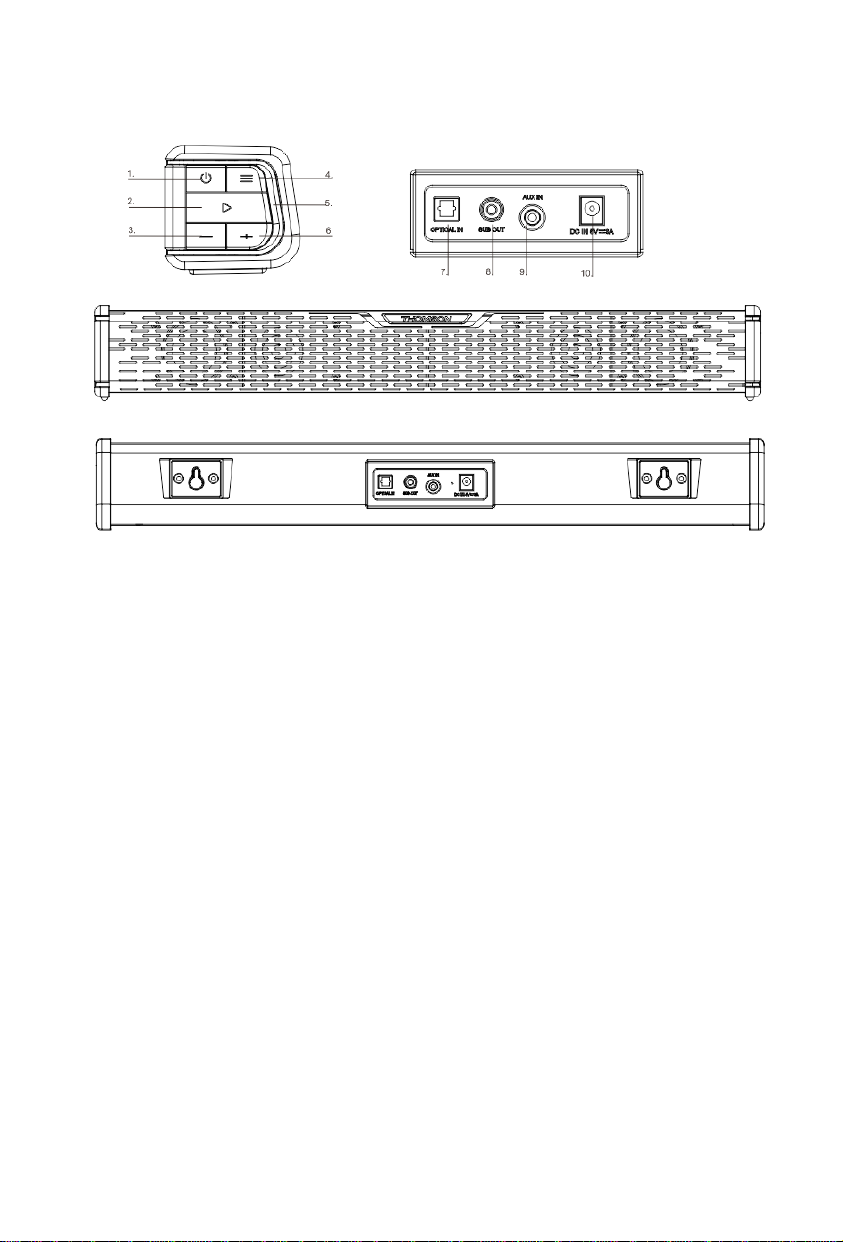

Description des pièces
1. Appuyez longuement sur ce bouton pour allumer/éteindre l'appareil
Appuyez également sur ce bouton pour sélectionner le mode
(Bluetooth/entrée optique/entrée auxiliaire)
2. Lecture/Pause
Appuyez longuement (3 secondes) sur ce bouton pour déconnecter le
périphérique Bluetooth
3. Précédent
Appuyez longuement sur ce bouton pour diminuer le volume
4. Mode égaliseur : MUSIQUE / FILM / JEU / STANDARD
5. Témoin LED
6. Suivant
Appuyez longuement sur ce bouton pour augmenter le volume
7. Entrée optique
8. Entrée auxiliaire
9. Connecteur du caisson de basse
10. Prise d'entrée d'alimentation CC (CC 12,0 V/2,5 A)

6

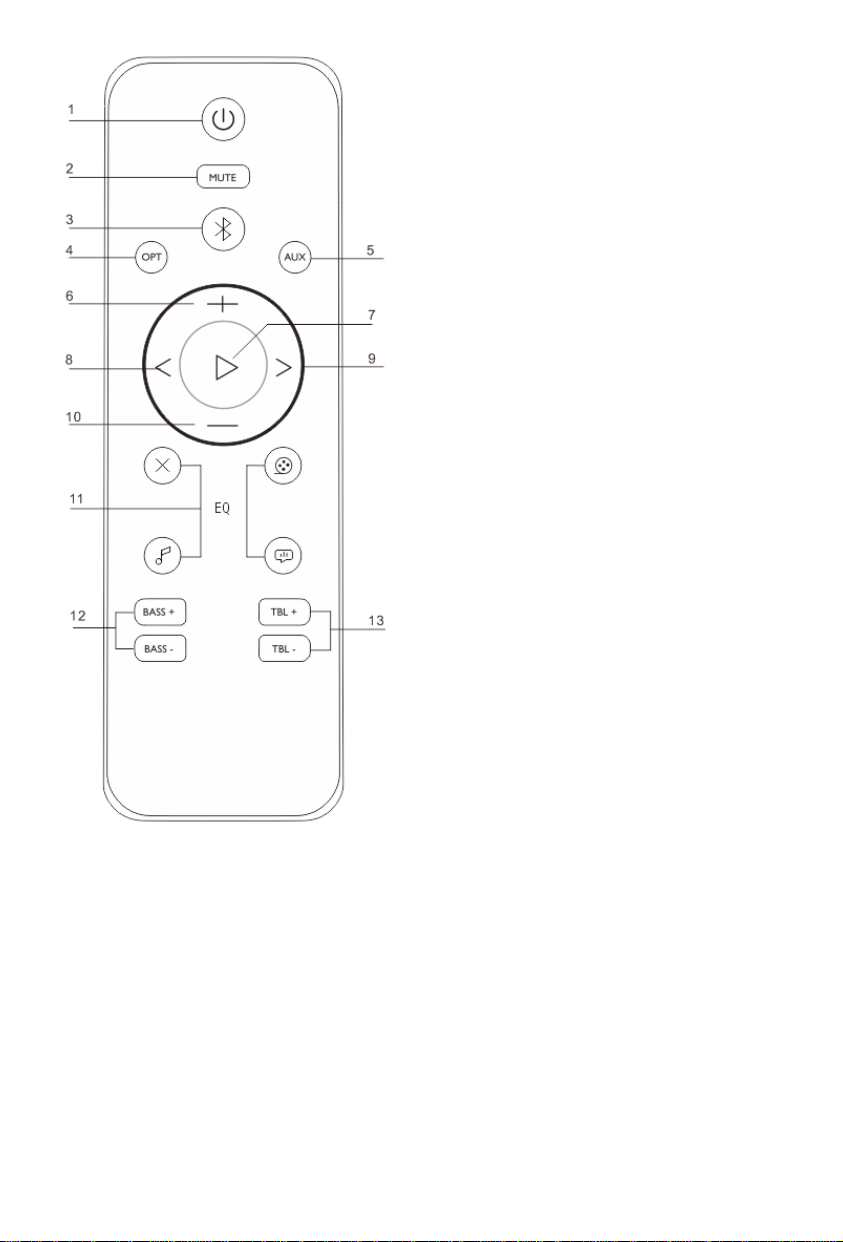

Télécommande
1. Bouton d'alimentation
2. Bouton de sourdine
3. Mode Bluetooth
4. Mode optique
5. Mode auxiliaire
6. Augmentation du volume
7. Lecture/Pause
8. Retour
9. Avancer
10. Diminution du volume
11. Mode égaliseur
Standard - film - musique - jeu
12. Augmenter/diminuer les
basses
13. Augmenter/diminuer les
aigus
Alimentation
Placez l'appareil à l'endroit souhaité
et déroulez le câble d'alimentation.
Insérez l'adaptateur secteur dans la
prise d'alimentation et allumez cette
dernière si nécessaire.
Veille automatique
Lorsque vous lisez des supports
audio depuis un périphérique
connecté, la barre de son passera
automatiquement en veille si :
- vous n'appuyez sur aucun
bouton pendant 10 minutes ;
- le périphérique connecté n'a
transmis aucune donnée audio
depuis 10 minutes.

7
Caractéristiques et branchements
Utilisation de l'entrée optique
Matériel nécessaire : une source audio avec une sortie audio optique et un
câble audio optique numérique (fourni)
Connectez le câble audio optique numérique à la sortie optique de la source
audio et à l'entrée optique de la barre de son.
1. Appuyez longuement sur le bouton de l'appareil ou appuyez sur
le bouton de la télécommande pour allumer l'appareil.
2. Appuyez à plusieurs reprises sur le bouton de l'appareil ou
appuyez sur le bouton « OPT » de la télécommande pour passer en
mode optique. Le témoin LED blanc s'allumera.
3. Les données audio de la source audio connectée seront désormais
jouées sur les enceintes.
Utilisation de l'entrée auxiliaire RCA (câble RCA de 3,5 mm fourni)
1. Connectez un câble d'entrée audio de 3,5 mm (non fourni) à l'entrée
audio de 3,5 mm de la barre de son et à une source audio.
2. Appuyez longuement sur le bouton de l'appareil ou appuyez sur
le bouton de la télécommande pour allumer l'appareil.
3. Appuyez à plusieurs reprises sur le bouton de l'appareil ou
appuyez sur le bouton « AUX » de la télécommande pour passer en
mode auxiliaire. Le témoin LED vert s'allumera.
4. Utilisez les commandes natives du périphérique audio connecté pour
commencer à jouer de la musique au moyen de la barre de son
connectée.
Utilisation du Bluetooth
Remarque : la distance de connexion maximale est d'environ 10 mètres.
Placez votre enceinte Bluetooth aussi près que possible de l'appareil pour
éviter que la connexion ne soit perturbée.

8
Assurez-vous que votre téléphone portable est compatible avec le Bluetooth.
Certaines étapes de l'appariement peuvent varier selon les téléphones
portables. Veuillez consulter le mode d'emploi de votre téléphone pour obtenir
davantage d'informations. Les étapes principales de l'appariement sont les
suivantes :
1. Conservez la barre de son SB60BTS et le téléphone portable
Bluetooth à une distance maximale d'1 mètre pendant l'appariement.
2. Appuyez longuement sur le bouton de l'appareil ou appuyez sur
le bouton de la télécommande pour allumer l'appareil.
3. Appuyez à plusieurs reprises sur le bouton de l'appareil ou
appuyez sur le bouton de la télécommande pour passer en mode
BT. Le témoin LED bleu s'allumera.
4. Activez la fonction Bluetooth de votre téléphone et cherchez les
appareils Bluetooth. Une fois la recherche terminée, sélectionnez
« SB60BTS » dans la liste des appareils Bluetooth.
5. Selon les indications affichées, entrez le mot de passe ou le code
PIN : « 0000 » et appuyez sur « Oui » ou « Confirmer ».
6. Une fois l'appariement effectué avec succès, sélectionnez
« SB60BTS » dans la liste des appareils Bluetooth et appuyez sur
« Connecter ».
7. Appuyez sur II pour jouer/mettre en pause la musique.
8. Appuyez longuement sur « + » pour augmenter le volume.
9. Appuyez longuement sur « - » pour diminuer le volume.
10. Appuyez sur « + » pour revenir à la chanson précédente.
11. Appuyez sur « - » pour passer à la chanson suivante.
Utilisation de la fonction d'égaliseur
Appuyez sur le bouton « EQ » pour que l'égaliseur passe en mode musique,
film ou jeu.
•Musique : convient le mieux pour écouter de la musique
•Film : convient le mieux pour regarder des films
•Jeu : convient le mieux pour jouer à des jeux
Appuyez sur « X » sur la télécommande pour annuler le mode EQ (égaliseur).

9
Caractéristiques techniques de l'appareil
Caractéristiques techniques de l'adaptateur
•Nom du fabricant ou marque de l'adaptateur : Powereric
•Numéro de modèle de l'adaptateur : AD0301-1202500GB
•Tension et fréquence d'entrée : 90 - 240 V, 50/60 Hz
•Tension de sortie, courant, puissance électrique : 12,0 V, 2,5 A, 30 W
•Rendement moyen en mode actif : 86,95 %
•Rendement à faible charge (10 %) : 93,6 %
•Consommation électrique sans charge : ≤ 0,1 W
Dans un environnement avec des décharges électrostatiques, l'appareil
risque de s'éteindre.
Type
Caractéristiques
techniques
Type
Caractéristiques
techniques
Enceinte
Barre de son :
6,35 cm, 5 W
Caisson de basse :
10,16 cm, 15 W
Impédance de
l'enceinte
Barre de son : 3 Ω
Caisson de basse : 3 Ω
Puissance de
crête
90 W
Puissance RMS
2 x 7,5 W + 15 W
Version du
Bluetooth
5.0
Consommation
d'énergie
0,8 W
Fréquence du
Bluetooth
2,40 - 2,80 GHz
Puissance
d'entrée
CC 12,0 V/2,5 A
Distance de
transmission
10 m
Rapport S/B
≥ 55 dB
EIRP
EIRP -0.92dBm
Fréquence de
l'enceinte
30 Hz - 20 kHz
Nom
d'appariement
Bluetooth
SB60BTS
Dimensions
200 x 200 x 80 mm
Poids
4,6 kg

10
Protection de l'environnement
Votre produit a été conçu et fabriqué avec des matériaux et
composants de grande qualité, qui peuvent être recyclés et
réutilisés.
Il convient d'attirer l'attention sur les aspects environnementaux de
l'élimination des batteries.
La présence de ce symbole de poubelle barrée signifie que ce
produit est couvert par la directive européenne 2002/96/CE.
Veuillez vous renseigner sur votre système local de collecte
séparée des équipements électriques et électroniques. Merci de
respecter la réglementation locale et de ne pas jeter vos anciens
appareils avec les ordures ménagères ordinaires. Une mise au
rebut correcte de votre ancien appareil contribue à éviter les
effets néfastes potentiels sur l'environnement et la santé
humaine.
Informations supplémentaires
•En cas d'appel entrant pendant que la barre de son SB60BTS est
connectée à votre téléphone portable pour lire de la musique, l'appareil
s'interrompra dès que vous répondrez à l'appel et reprendra ensuite. (Il
est possible que l'appareil reste en pause à la fin de l'appel, cela dépend
de votre téléphone.)
•Le mot, la marque et le logo Bluetooth®sont des marques déposées
appartenant à Bluetooth SIG, Inc. et toute utilisation de telles marques
par Bigben Interactive s'effectue sous licence. Les autres marques et
noms commerciaux appartiennent à leurs propriétaires respectifs.
•Vous trouverez les informations sur la plaque située à l'arrière de
l'appareil.
•THOMSON est une marque de TECHNICOLOR SA ou de ses sociétés
affiliées, utilisée sous licence par Bigben Interactive.
DÉCLARATION DE CONFORMITÉ
Le soussigné, Bigben Interactive, déclare que l'équipement radioélectrique de
la barre de son SB60BTS est conforme à la directive 2014/53/UE.
Le texte intégral de la déclaration est disponible sur le site :
https://www.bigben.fr/support

11
Fabriqué en Chine
Fabriqué par BIGBEN INTERACTIVE
396, rue de la Voyette
CRT2 - FRETIN
CS 90414
59814 LESQUIN Cedex - France
www.bigben.eu
E-mail : support.th[email protected]

12
EN
SOUNDBAR WITH WIRED SUBWOOFER
SB60BTS
OPERATING INSTRUCTIONS
PLEASE READ THIS USER MANUAL CAREFULLY BEFORE
OPERATING THIS UNIT AND RETAIN FOR
FUTURE REFERENCE
BBI_SB60BTS_2020_V1.0

13
Contents
Getting Started 13
Safety warning and notice 13
What is in the box 15
Description of Parts 16
Features and connections 18
Getting Started
•Remove the appliance from the box.
•Remove any packaging from the product.
•Place the packaging inside the box and either or dispose of safely.
Safety Warning and Notice
•Read and understand all instructions before you use this product. If
damage is caused by failure to follow the instructions, the warranty does
not apply.
•Never remove the casing of this device.
•Never place this device on other electrical equipment.
•Protect the power cord from being walked on or pinched, particularly at
plugs, convenience receptacles, and the point where they exit from the
device. Make sure that the power voltage corresponds to the voltage
printed on the back label. When you unplug the AC power cord always
pull the plug from the socket. Never pull the cord. Before connecting the
AC power cord, ensure you have completed all other connections
•Only use attachments/accessories specified by the manufacturer.
•Refer all servicing to qualified service personnel. Servicing is required
when the device has been damaged in anyway, such as :
- damaged power-supply cord,
- spilled liquid or objects have inserted into the device,
- the device has been exposed to rain or moisture,
- the device does not operate normally,
- or the device has been dropped.
•The rating label is placed on the bottom side of apparatus.
•Do not block any ventilation openings
•Make sure there is enough space around the product for ventilation.
•The use of this device must be done in moderate climates, away from
direct sunlight, naked flames or heat. heat registers, stoves, or other
apparatus (including amplifiers) that produce heat. Do not install near any
heat sources.
•Batteries (battery pack or batteries installed) shall not be exposed to
excessive heat such as sunshine, fire, etc.
Product specification
20
Care of the environment
21
Extra information
21

14
•Unplug before cleaning. Never lubricate any part of this device. Clean the
appliance with a soft cloth. Do not use abrasives or harsh cleaners.
•Ensure that you always have easy access to the power cord, plug or
adaptor to disconnect this device from the power if necessary.
•Do not use this apparatus near water. It must not be in contact with
dripping or splashing. Do not use this unit in wet or damp conditions.
•Unplug this device during lightning storms or when unused for long
periods of time.
•This appliance can be used by children aged from 8 years and above and
persons with reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand
the hazards involved. Children shall not play with the appliance. Cleaning
and user maintenance shall not be made by children without supervision.
•This appliance must only be supplied at safety extra low voltage
corresponding to the marking on the appliance.
•The battery must be removed from the appliance before it is scrapped;
The appliance must be disconnected from the supply mains when
removing the battery.
Place the unit in the desired position and unravel the mains cable. Insert the
cable into the supply socket and switch on if applicable.
The lightning symbol inside an equilateral triangle warns the user
of the presence inside the product of uninsulated hazardous
electric voltages powerful enough to represent an electrocution
risk.
The exclamation point within a triangle indicates the presence of
important operating and maintenance (servicing) instructions in
the literature accompanying the unit.

15
Note the following information: Only use the power supplies
listed below : 12V / 2.5A AC adaptor
What’s in the box?
Check and identify the contents of your package:
Soundbar
Subwoofer
AC adapter
3.5MM Aux cable
Optical cable
Remote control

16
Description of Parts
1. Long press power on / off
Press to select the Mode (Bluetooth / Optical in / Aux in)
2. Play / Pause
Long press 3 seconds to disconnect the Bluetooth device
3. Previous
Long press Volume -
4. EQ mode- MUSIC / MOVIE / GAME / FLAT
5. LED indicator
6. Next
Long press Volume +
7. Optical in
8. Aux in
9. Subwoofer connecter
10. DC power input jack ( DC 12.0V / 2.5A)

17
Remote Control
1. Power on/off
2. Device mute
3. Bluetooth mode
4. Optical mode
5. Aux mode
6. Volume +
7. Play / pause
8. Backward
9. Forward
10. Volume -
11. EQ Mode
Flat-movie-music-voice
12. Bass + / -
13. Treble + / -
Power
Place the unit in the desired position
and unravel the mains cable. Insert
the AC adapter into the supply
socket and switch on if applicable.
Auto standby
When playing media from a
connected device, the soundbar
automatically switches to standby if:
No button is pressed for 10 minutes,
No audio from a connected device
for 10 minutes.

18
Features and connections
Using the Optical input
You will need: An audio source with an Optical Audio Output and a Digital
Optical Audio Cable (included)
Connect the Digital Optical Audio Cable to the optical output on the audio
source and to the Optical Input on the speaker bar.
1. Long press the button on unit or press the button on
remote control to power the unit on.
2. Press the button repeatedly on unit or press the OPT button on
remote to switch to Optical mode. The white LED light on.
3. Audio from the connected audio source will now be played through the
speakers.
Using the Auxiliary Input RCA (included 3.5mm RCA cable)
1. Connect a 3.5mm Audio Input cable (not included) to the 3.5mm Audio
Input on the sound bar and an audio source.
2. Long press the button on unit or press the button on
remote control to power the unit on.
3. Press the button repeatedly on unit or press the AUX button on
remote to switch to AUX mode. The green LED light on
4. Use the native controls on the connected audio device to begin playing
music through the connected sound bar.
Using the Bluetooth
Remark: The maximum connection distance is around 10 meters. Please
place your Bluetooth speaker as close as possible to this device to avoid
connection getting disturbed.

19
Please make sure your cell phone is Bluetooth-enabled. Specific pairing steps
may vary with different cell phones. Please refer to the user manual of your
cell phone for further information. The general pairing steps are as follows:
1. Keep SB60BTS and Bluetooth cell phone within 1 meter when pairing.
2. Long press the button on unit or press the button on
remote control to power the unit on.
3. Press the button repeatedly on unit or press the button on
remote to switch to BT mode. The blue LED light on
4. Switch on your cell phone’s Bluetooth function and search for
Bluetooth devices. After the search is completed, select “ SB60BTS ”
from the Bluetooth device list.
5. According to indication, enter password or PIN No: “0000” and press
“Yes” or “confirm”.
6. After successful pairing, select “ SB60BTS ” from the Bluetooth device
list and press “connect”.
7. Press II to play / pause the music
8. Long Press “+ “to turn up the volume,
9. Long press “- “to turn down the volume.
10. Press ”+” to skip to the previous song.
11. Press “-“ to skip to the next song.
Using the EQ function
Press the EQ button to switch the equalizer mode to music, movie, and game
mode.
•Music: Best suited for listening to music
•Movie: Best suited for watching movies
•Game: Best suited for playing games
Press “X” on remote control to cancel the EQ model.

20
Product specification
Adaptor specification
•Adaptor manufacturer name or trademark :Powereric
•Adaptor Model Number ; AD0301-1202500GB
•Input voltage and frequency; 90-240V, 50/60Hz
•Output voltage, current, power :12.0V, 2.5A, 30W
•Average active efficiency: 86.95%
•Efficiency at low load (10%): 93.6%
•No-load power consumption: ≤0.1W
Under the environment with electrostatic discharge, the device may be
power off. It requires user re-charge the battery and reset the device by
turn on the device to choose the appropriate mode & set time again.
Type
Specifications
Type
Specifications
Speaker
Soundbar: 2.5" 5W
Subwoofer: 4’’ 15w
Speaker
Impedance
Soundbar: 3Ω
Subwoofer: 3Ω
Peak power
90w
RMS Power
2 x 7.5 W + 15W
Bluetooth Version
5.0
Power
Consumption
0.8W
Bluetooth
Frequency
2.40-2.80 GHz
Power Input
DC 12.0V /2.5A
Transmission
Distance
10m
S/N Ratio
≥55dB
EIRP
EIRP -0.92dBm
Speaker
Frequency
30Hz-20kHz
Bluetooth pair
name
SB60BTS
Dimension
200*200*80mm
Weight
4.6kgs
