Tomtar FAKTO+ User manual

1
BDA Version 1.3.0. | TOMTAR FAKTO+ Standard Rollator 346 NPU
USER MANUAL EN
BEDIENUNGSANLEITUNG DE

2
TOMTAR FAKTO+ Standard Rollator 346 NPU | BDA Version 1.3.0.
TOMTAR ist eine eingetragene Marke der DIETZ GmbH Reha Produkte
Die DIETZ GmbH Reha-Produkte erklärt die Konformität mit der EG-Richtlinie
93/42/EWG über Medizinprodukte.
TOMTAR is a registered Trademark of DIETZ GmbH Reha Produkte
DIETZ GmbH Reha-Produkte declares conformity with the EC Directive
93/42/EWG on medical devices.
TOMTAR FAKTO+ Standard Rollator
Bedienungsanleitung / User Manual
Version 1.3.0 DE / EN
Stand / State 01/2019 (MSC)
Art. Nummer 346NPU / Art. Number 346NPU
Titelbild: FAKTO+ mit Zubehör
Die Abbildungen in dieser Bedienungsanleitung können von Ihrem Produkt abweichen.
Cover photo: FAKTO+ with equipment
The Pictures in this user manual may differ from the actual product.
Dietz GmbH Reha Produkte
Reutäckerstr.12
76307 Karlsbad-Ittersbach / Germany

3
BDA Version 1.3.0. | TOMTAR FAKTO+ Standard Rollator 346 NPU
INHALT
1. Zeichen und Symbole _____________________________________________4
2. Allgemeine Warnhinweise _________________________________________4
3. Indikation _______________________________________________________5
4. Kontraindikation _________________________________________________5
5. Lieferumfang ____________________________________________________5
6. Reinigung, Desinfektion und Wiedereinsatz __________________________5
7. Produktbeschreibung FAKTO+ _____________________________________6
8. Nutzung des FAKTO+ Rollators _____________________________________7
8.1 Vorbereitung zur Einstellung .....................................................................7
8.2 Faltmechanismus und Entriegelung...........................................................7
8.3 Bremsen und Feststellbremse....................................................................8
8.4 Schieberohre einstellen .............................................................................8
8.5 Schiebegriffe einstellen .............................................................................9
8.6 Bremsen nachjustieren am Bremsgriff.......................................................9
8.7 Bremsen nachjustieren am Kabel............................................................10
8.8 Tablett.....................................................................................................10
8.9 Korb........................................................................................................10
8.10 Rückengurt (optional) ............................................................................. 11
8.11 Einhandbremse (optional) ....................................................................... 11
9. Produktkennzeichnungen_________________________________________11
10. Zubehör _______________________________________________________12
11. Technische Daten _______________________________________________12
12. Gewährleistung & Lebensdauer____________________________________12
13. Wartung_______________________________________________________13
14. Konformitätserklärung ___________________________________________13
15. Verantwortlichkeit_______________________________________________13
16. Haftung _______________________________________________________13

4
TOMTAR FAKTO+ Standard Rollator 346 NPU | BDA Version 1.3.0.
Sehr geehrte Kunden,
das Team von TOMTAR hat Ihren Rollator nach dem heutigen Stand der Technik und
mit größtmöglicher Sorgfalt hergestellt.
Diese Bedienungsanleitung soll Ihnen ermöglichen, den FAKTO+ sachgerecht und
komfortabel zu bedienen. Der Fokus sollte beim Gebrauch darauf liegen, den Rol-
lator so ideal wie möglich für Ihre Bedürfnisse zu nutzen und Ihre Sicherheit zu ge-
währleisten. Dieses Dokument wird Sie dabei unterstützen, den FAKTO+ in seinen
Details und Möglichkeiten kennen und nutzen zu lernen.
Ihr TOMTAR Team
1. Zeichen und Symbole
Achtung! Wichtige Hinweise.
Dringend beachten!
Warnhinweis für Bedienung.
Dringend beachten!
2. Allgemeine Warnhinweise
Lesen Sie diese Bedienungsanleitung gründlich und befolgen Sie bitte bei jeder
Nutzung diese Anleitungen!
Beachten Sie stets die maximale Zuladung des Zubehörs und das maximal zu-
lässige Nutzergewicht (siehe technische Daten)!
Benutzen Sie den Rollator nur auf festem und ebenem Untergrund!
Nutzen Sie den Rollator niemals zur Fortbewegung, wenn der Rollator zusam-
mengefaltet ist!
Beim Zusammen-/Auseinanderfalten und Zusammenfalten müssen die Feststell-
bremsen eingerastet sein!
Der Entriegelungshebel des Rollators muss zur Fortbewegung immer eingerastet
(geschlossen) sein. Bewegen Sie sich niemals mit dem Rollator fort, wenn die
Entriegelung geöffnet ist!
Beachten Sie stets die beschriebene Einstellung der Schiebegriffe und deren
maximale zulässige Höhe! (siehe dazu Kapitel "Schieberohre einstellen")
Beim Falten des Rollators kann es zur Einklemmung von Körper- und
Kleidungsteilen kommen. Achten Sie daher auf benachbarte Bauteile!
Den Rollator nicht über längere Zeit direkter Sonne oder Temperaturen über
40° / unter 0° aussetzten, da dies u. U. Hautverletzungen verursaschen kann.

5
BDA Version 1.3.0. | TOMTAR FAKTO+ Standard Rollator 346 NPU
Die Benutzung zu anderen Zwecken als der einer Gehhilfe, wie dem Trans-
portieren schwerer Lasten oder als Aufstieghilfe, ist bestimmungswidrig und
gefährlich!
3. Indikation
Der FAKTO+ Rollator dient bewegungseingeschränkten Personen mit maximal
130kg Körpergewicht als Gehhilfe und eingeschränkte Sitzgelegenheit zum vorü-
bergehenden Sitzen.
4. Kontraindikation
Die Verwendung des Rollators FAKTO+ ist nicht angezeigt bei:
- Wahrnehmungsstörungen
- starken Gleichgewichtsstörungen
- bei einem Gewicht über 130 kg
5. Lieferumfang
Rollator
Korb
Acryl-Tablett
Stockhalter
Bedienungsanleitung
Überprüfen Sie nach Erhalt bitte den Rollator auf Vollständigkeit und Beschädigun-
gen. Wenden Sie sich bei Beschädigungen sofort an Ihren Fachhändler.
Die Bedienungsanleitung ist Bestandsteil des FAKTO+ Rollators und muss bei Weiter-
gabe des Produkts beim Produkt verbleiben.
6. Reinigung, Desinfektion und Wiedereinsatz
Reinigung & Desinfektion
Verwenden Sie für die Reinigung eine milde Seifenlauge ohne Scheuerzusätze.
Verwenden Sie für die Desinfektion ausschließlich alkoholbasierte handelsübliche
Mittel. Verwenden Sie keine Dampfstrahlgeräte und keine scheuernden oder ätzen-
den Reinigungsmittel.
Wiedereinsatz
Denken sie bitte daran bei der Weitergabe des Rollators dem neuen Nutzer sämtli-
che, für eine sichere Handhabung notwendigen, technischen Unterlagen zu über-
geben. Der Rollator muss durch den Fachhandel - wie oben angegeben - überprüft,
gereinigt und für den Wiedereinsatz in einen einwandfreien Zustand versetzt wer-
den.

6
TOMTAR FAKTO+ Standard Rollator 346 NPU | BDA Version 1.3.0.

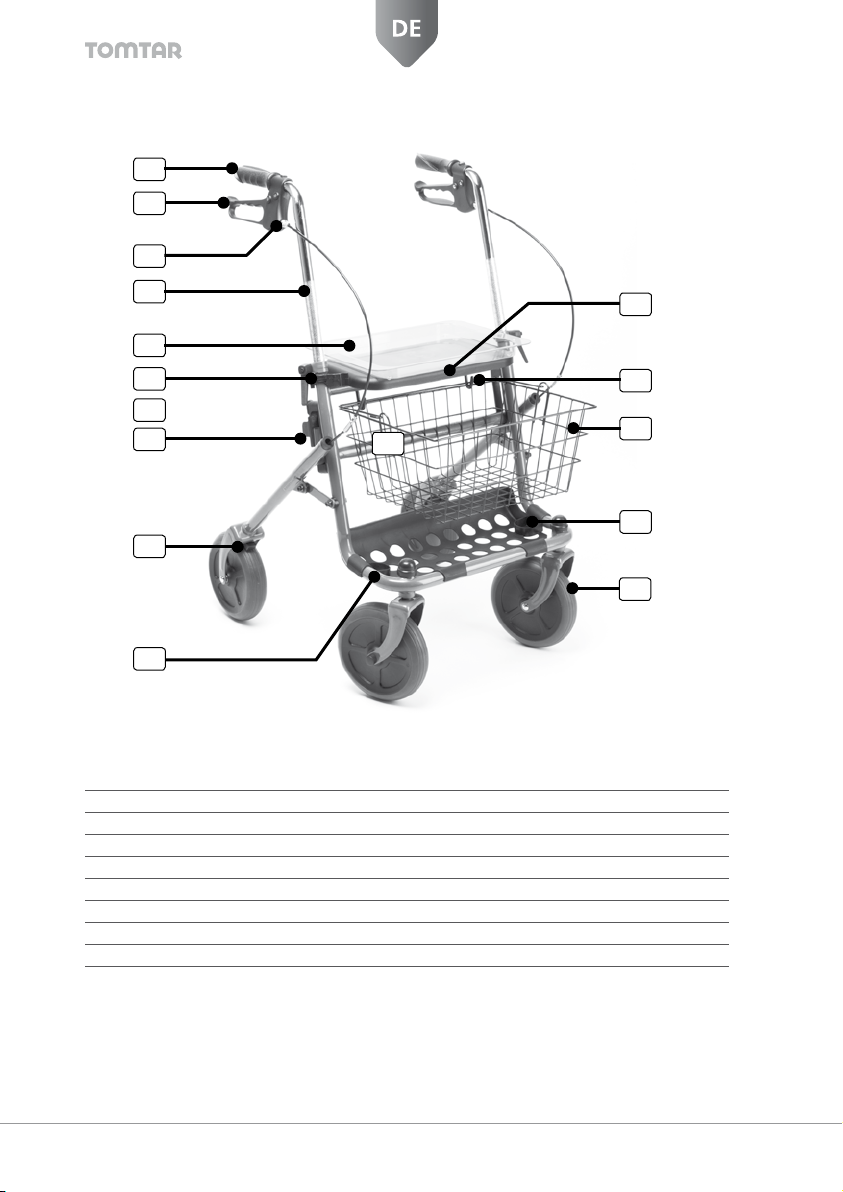

7. Produktbeschreibung FAKTO+ (ArtNr. 346NPU)
1
2
3
4
10
5
7
6
8
916
17
15
14
13
12
11
Abb. 1
1 Schiebegriffe 10 Stockhalter Unterteil, rechts
2 Bremsgriffe 11 Sitz
3 Einstellschraube Bremsen 12 Korbaufnahmen
4 Schieberohre 13 Korb
5 Tablett 14 Stockhalter Unterteil, links
6 Stockhalter Oberteil (rechts oder links) 15 Ablage
7 Flügelschraube f. Höheneinstellung 16 Lenkräder
8 Entriegelungshebel 17 Typenschild & Warnhinweis
9 Bremsklötze
1
2
3
4
10
5
7
6
8
9
17
16
14
13
12
11

7
BDA Version 1.3.0. | TOMTAR FAKTO+ Standard Rollator 346 NPU
8. Nutzung des FAKTO+ Rollators
Machen Sie sich vor dem ersten Einsatz mit Ihrer neuen Gehhlife ausreichend ver-
traut, sodass Sie sich sicher bei der Handhabung fühlen.
Vor der ersten Nutzung müssen Sie den Rollator individuell einstellen. Dazu gehört
primär die Höhe der Schieberohre und der Schiebegriffe.
Falten Sie dazu den Rollator wie für die normale Benutzung auf, verriegeln Sie den
Rollator ordentlich und ziehen Sie die Feststellbremsen an.
8.1 Vorbereitung zur Einstellung
Stellen Sie den Rollator aufrecht auf alle 4 Räder.
Ziehen Sie den hinteren und vorderen Rahmen ganz auseinander, bis diese arretie-
ren. Der Rollator muss nun gleichmäßig auf allen 4 Rädern stehen (s. Abb. 1).

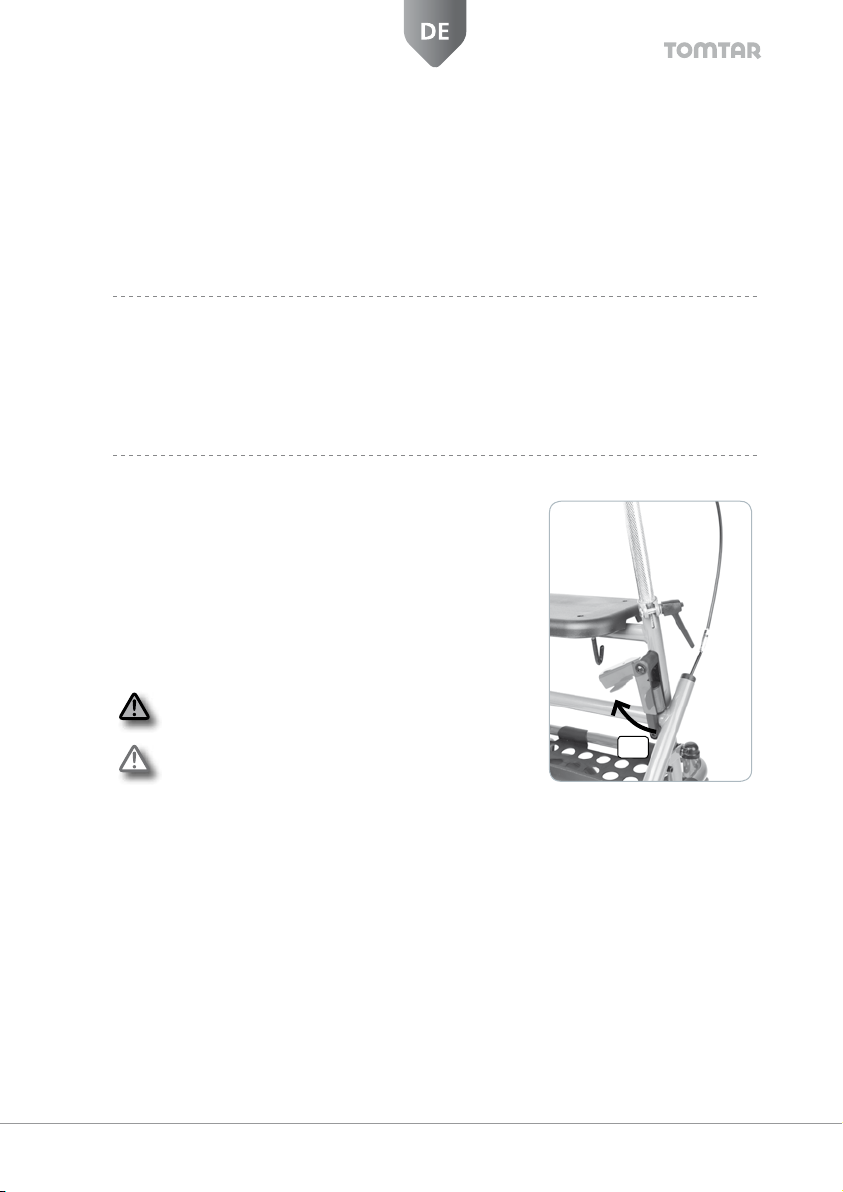

8.2 Faltmechanismus und Entriegelung
1
Abb. 2
1.Nach jedem Entfalten muss der Klappmechanismus
verriegelt werden. Stellen Sie stets sicher, dass der
Entriegelungshebel sauber in der unteren Position
eingerastet ist.
2.Zum Entriegeln und falten, drücken Sie den Hebel
nach oben und ziehen Sie den vorderen und den hin-
teren Rahmen zusammen.
Nutzen Sie den Rollator niemals, wenn keine or-
dentliche Verriegelung möglich oder erfolgt ist.
Achten Sie bei der Bedienung des Entriegelungs-
hebels auf benachbarte Bauteile. Bei unsachge-
mäßer Handhabung besteht Einklemmgefahr.
Fortsetzung nächste Seite beachten.Z

8
TOMTAR FAKTO+ Standard Rollator 346 NPU | BDA Version 1.3.0.

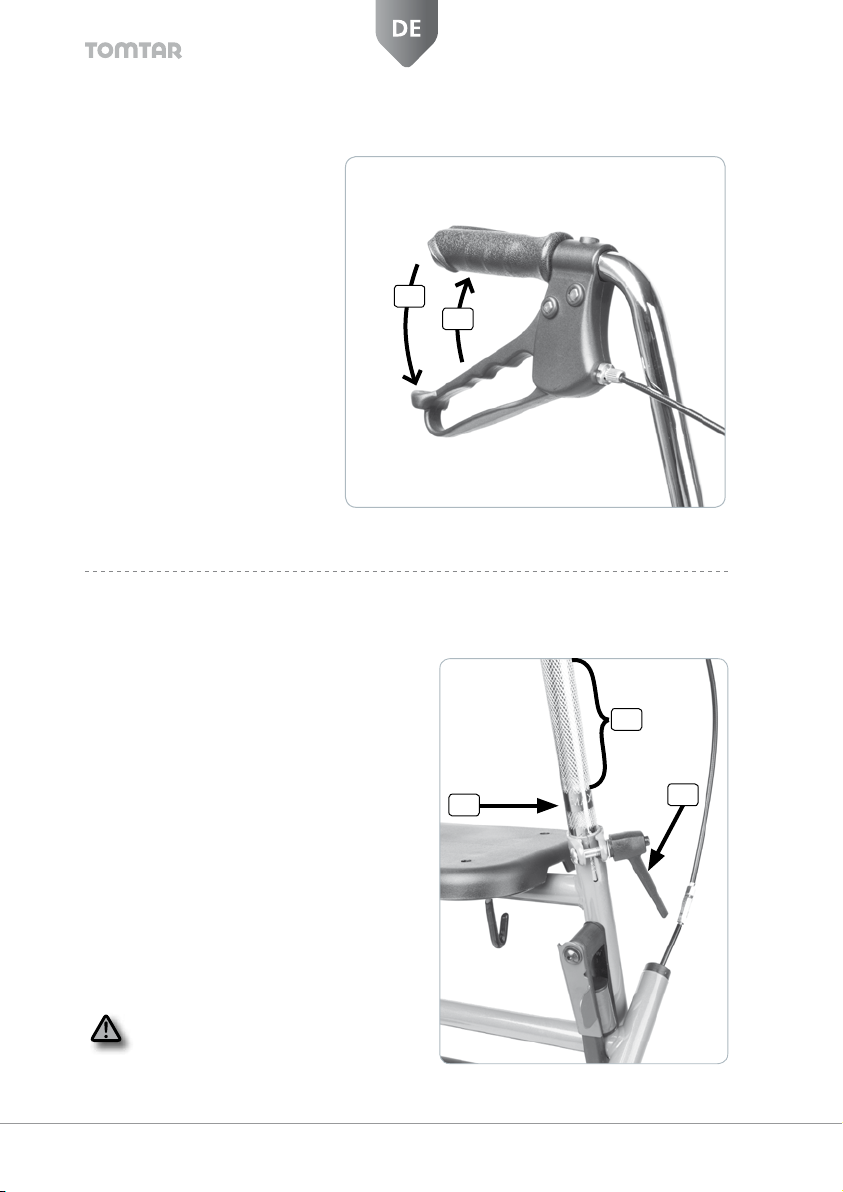

8.3 Bremsen und Feststellbremse
Die Bedienung der Bremsen erfolgt über die Bremsgriffe.
1
2
Abb. 3
1.Zum Bremsen während der
Fortbewegung ziehen Sie die
beiden Bremsgriffe gleich-
mäßig zum Schiebegriff
hoch (1).
2.Um den Rollator sicher und
dauerhaft im Stand zu brem-
sen drücken Sie den Brems-
griff kräftig nach unten (2).
Der Bremsgriff rastet fest
in der unteren Position ein.
Zum Lösen ziehen Sie den
Bremsgriff bitte nach oben,
zum Schiebegriff. Es ist deut-
lich zu spüren, dass sich die
Bremse löst.
8.4 Schieberohre einstellen
Um die Schiebegriffe auf die für Sie passende Höhe einzustellen können Sie diese
herausziehen.
Abb. 4
1.Die niedrigste Position erreichen Sie in-
dem Sie die Schieberohre bis zum An-
schlag in das Rahmenrohr schieben.
2.Bei der höchsten Position müssen Sie
unbedingt die Markierung "MAX" (1)
beachten. Sie dürfen die Schieberoh-
re niemals weiter als bis zu der langen
Haupträndelung (2) über der Markierung
herausziehen.
3.Ziehen Sie die Flügelschraube fest genug
an (3), um jegliches Bewegen der Schie-
berohre dauerhaft zu vermeiden. Ziehen
Sie die Flügelschrauben bei Bedarf nach.
Der Betrieb des Rollators mit zu weit he-
rausgezogenen Schieberohren stellt eine
ernste Gefahr für den Nutzer dar. Ziehen
Sie daher die Schieberohre niemals wei-
ter als bis zur Haupträndelung heraus!
1
2
3

9
BDA Version 1.3.0. | TOMTAR FAKTO+ Standard Rollator 346 NPU
8.5 Schiebegriffe einstellen
90°
Vorwärts geradeaus
Abb. 5
Die Schiebegriffe müssen par-
allel zur Schieberichtung (vor-
wärts / geradeaus) eingestellt
sein:
Stellen Sie die Schiebe-
griffe niemals außerhalb
des beschrieben Bereichs
ein. Wenn Sie den be-
schriebenen Bereich
nicht einhalten, dann ge-
fährden Sie sich, da die
Stabilität stark einge-
schränkt ist!
8.6 Bremsen nachjustieren am Bremsgriff
1
2
Abb. 6
An den Bremsgriffen finden
Sie die Einstellschraube (1) für
die Bremszüge.
1.Durch Herausdrehen (gegen
den Uhrzeigersinn) erhöhen
Sie die Spannung und ver-
ringern den Betätigungsweg
des Bremshebels.
2.Die Schraube ist mit einer
Mutter (2) gekontert. Nach
erfolgter Justierung müssen
Sie stets die Kontermut-
ter fest anziehen um ein
selbständiges Lockern der
Bremszüge zu vermeiden.
Drehen Sie die Schraube
niemals völlig heraus.
Wird die Schraube kom-
plett herausgedreht, hat
dies zur Folge, dass die
Bremse nicht mehr funk-
tioniert.
Lesen Sie dazu auch den Abschnitt "Prüfungen".

10
TOMTAR FAKTO+ Standard Rollator 346 NPU | BDA Version 1.3.0.

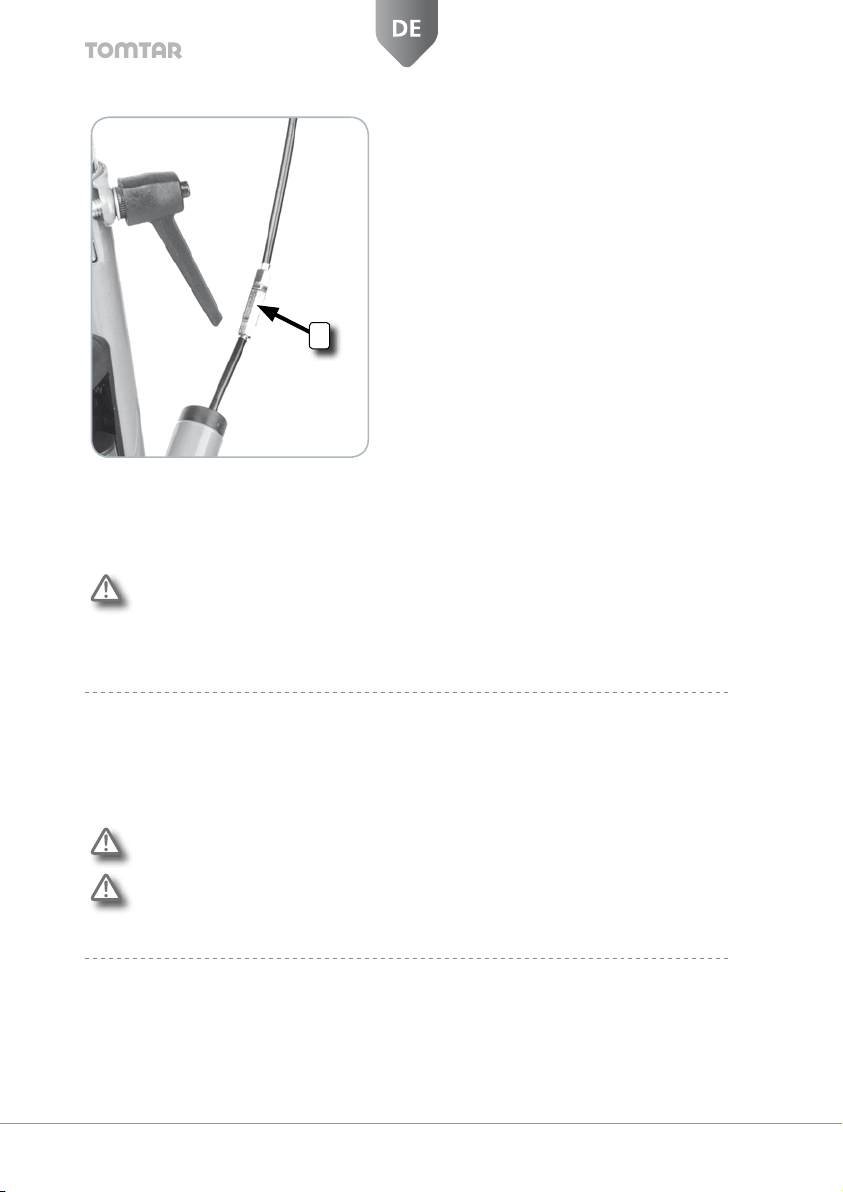

8.7 Bremsen nachjustieren am Kabel
1
Die Bremsen des FAKTO+ Rollators können auch am Kabel (1) nachjustiert werden
(Siehe dazu Beschreibung von Kapitel 7.6). Dies kann nützlich sein, wenn die Justie-
rung am Bremshebel nicht mehr effektiv ist.
Drehen Sie die Schraube niemals völlig heraus. Wird die Schraube komplett
herausgedreht, hat dies zur Folge, dass die Bremse nicht mehr funktioniert.
Lesen Sie dazu den Abschnitt "Prüfungen".
8.8 Tablett
Platzieren Sie das mitgelieferte Tablett auf dem Sitz. An der Unterseite des Tabletts
befinden sich vier Stifte, die sie in den vier Löchern der Sitzfläche positionieren kön-
nen.
Das Tablett muss in den Aufnahmen auf der Sitzoberseite sauber eingesteckt
werden, um ein Verrutschen zu vermeiden.
Nutzen Sie das Tablett nicht für heiße Gegenstände.
8.9 Korb
Setzen Sie den Korb in die Korbaufnahmen (Haken) ein. Vergewissern Sie sich vor
der Beladung, dass der Korb sicher eingehängt ist.
Abb. 7

11
BDA Version 1.3.0. | TOMTAR FAKTO+ Standard Rollator 346 NPU
8.10 Rückengurt (optional)
Optional ist für den Fakto+ ein Rückengurt erhältlich. Dieser muss wie in der Monta-
geanleitung dargestellt, die der Verpackung des Rückengurts beiliegt ist, am Rollator
angebracht werden.
Der Rückengurt ermöglicht Ihnen ein sicheres Platz nehmen und hilft Ihnen dabei die
richtige Position auf der Sitzfläche des Fakto+ zu finden.
Beachten Sie, dass vor dem Platz nehmen die Bremsen arretiert sind und durch
das Anlehnen am Rückengurt die Kippstabilität herabgesetzt wird.
Beachten Sie außerdem, dass die Sitzfläche nur zum vorübergehenden Ruhen
gedacht ist, wenn Sie beim Gehen eine Pause machen möchten. Für längere
Pausen nutzen Sie bitte einen herkömmlichen Stuhl oder eine Bank.
8.11 Einhandbremse (optional)
Falls eine Ihrer beiden Hände nicht genügend Kraft zur sicheren Betätigung der
Bremse besitzt, kann der Fakto+ optional mit einer Einhandbremse ausgestattet
werden. Diese muss von Ihrem Fachhändler am Rollator montiert werden.
Beachten Sie bitte, dass bei der Nutzung des Rollators mit Einhandbremse die
gleichen Sicherheitsvorkehrungen und Wartungsvorgaben gelten, wie bei der
Ausstattung mit Bremsgriffen an beiden Griffrohren.
Die Ausstattung Ihres Rollators mit einer Einhandbremse setzt voraus, dass Sie
in der Hand die den Bremsgriff betätigt genügend Kraft besitzten, um eine si-
chere Handhabung zu gewährleisten.
9. Produktkennzeichnungen
Typenschild
Warnhinweis
Die Griffrohre müssen immer in
Längsrichtung ausgerichtet sein!

12
TOMTAR FAKTO+ Standard Rollator 346 NPU | BDA Version 1.3.0.
10. Zubehör
Optioinal ist folgendes Zubehör für den Rollator FAKTO+ erhältlich:
• LED Beleuchtung
• Regenschirm
• Abdeckhaube grau mit Bleiband für Rollator
• Umrüstsatz auf Einhandbremse
• Rückengurt (optional)
11. Technische Daten
1 Typ Standard Rollator
2 Hauptrahmen Material Stahlrohr geschweißt
3 Oberfläche Rahmen Pulverbeschichtung
4 Farbe Mangan Grey Metallic
5 Räder Material PU, nicht markierend
6 Räder Größe 200 / 50mm
7 Gewicht (m. Zubehör*) 8.3 kg (9.1kg)
8 Max. zulässiges Nutzergewicht 130 kg
9 Länge / Breite / Höhe 64 / 58 / 81 cm
10 Gefaltet (liegend) H / B / L 23 / 58 / 91 cm
11 Höhe Schiebegriffe min. 81 cm; max. 95 cm
12 Höhe Sitzfläche 59.5 cm
13 Bremsen je links und rechts wirkend auf Hinterräder
14 Bremshebel Paar links/rechts mit Feststellfunktion
15 Max. Last Tablett 5kg
16 Max. Last Korb 5kg
17 Max. Last Ablage 7kg
* Korb und Tablett
12. Gewährleistung & Lebensdauer
Die Gewährleistung bezieht sich auf alle Mängel des Produkts, die nachweislich auf
Material- oder Herstellungsfehler zurückzuführen sind.
Die Gewährleistungsfrist beträgt 24 Monate ab Zugang der Versandbereitschaftsan-
zeige, spätestens nach Auslieferung.
Von der Gewährleistungspflicht sind ausgeschlossen:
Beschädigungen welche durch natürlichen Verschleiß, durch Vorsatz, fahrlässige
bzw. unsachgemäße Bedienung oder Benutzung entstanden sind.
Desgleichen gilt bei Verwendung von ungeeigneten Pflegemitteln, Schmierölen
bzw. Fetten.

13
BDA Version 1.3.0. | TOMTAR FAKTO+ Standard Rollator 346 NPU
Die zu erwartende Lebensdauer des Rollators beträgt 5 Jahre bei sachgemäßem
Gebrauch, wie in dieser Bedienungsanleitung beschrieben.
13. Wartung
Der Rollator Fakto+ ist weitgehend wartungsfrei. Wenn Sie ein Nachlassen der Brem-
sen, Schwergängigkeit der Räder oder andere Funktionseinschränkungen feststel-
len, dann bringen Sie den Rollator bitte zur Instandsetzung zu Ihrem Fachhändler.
Überprüfen Sie vor jeder Fahrt die Funktion der Bremsen und Gängigkeit der
Lenk-/Räder. Falls sie nicht einwandfrei Funktionieren, wenden Sie sich an Ihren
Fachhändler.
Mindestens einmal jährlich sollte die Stabiltät des Rahmens und die Funktion
der Radlager überpüft werden.
14. Konformitätserklärung
Für den Rollator FAKTO+ erklärt die DIETZ GmbH in alleiniger Verantwortung die
Konformität gemäß der EG-Richtlinie 93/42/EWG für Medizinprodukte.
Der Fakto+ ist getestet nach EN ISO 11199-2. Er erfüllt die Anforderungen an die
Entzündbarkeit (EN 1021-2) und an die Biokompatibilität (ISO-10993-5).
15. Verantwortlichkeit
Wir können uns als Hersteller nur dann für die Sicherheit, Zuverlässigkeit und Ge-
brauchstauglichkeit der FAKTO+ Rollatoren verantwortlich zeichnen, wenn keine
Änderungen am Produkt vorgenommen wurden und Reparaturen sowie Wartungs-
arbeiten nur von autorisierten Fachhändlern druchgeführt werden.
16. Haftung
Die DIETZ GmbH haftet nur, wenn die Produkte unter den vorgegebenen Bedingun-
gen und zu den vorgegebenen Zwecken eingesetzt werden.
Wir empfehlen, die Produkte sachgemäß zu handhaben und entsprechend der An-
leitung zu pflegen. Für Schäden, die durch Bauteile und Ersatzteile verursacht wer-
den, die nicht durch die DIETZ GmbH freigegeben wurden, haftet die DIETZ GmbH
nicht. Reparaturen sind nur von autorisierten Fachhändlern oder vom Hersteller
selbst durchzuführen.

14
TOMTAR FAKTO+ Standard Rollator 346 NPU | USER MANUAL Version 1.3.0.
USER MANUAL EN

15
USER MANUAL Version 1.3.0. | TOMTAR FAKTO+ Standard Rollator 346 NPU
Contents
1. Signs and Symbols______________________________________________ 16
2. Common Warnings_____________________________________________ 16
3. Contents of Delivery _____________________________________________17
4. Indication of Use ________________________________________________17
5. Contraindication of Use __________________________________________17
6. Cleaning & Recirculation__________________________________________17
7. Product Description FAKTO+ ____________________________________ 18
8. Operating the FAKTO+ Rollator___________________________________ 19
8.1 Preparing for Adjustments ......................................................................19
8.2 Folding and Locking................................................................................19
8.3 Braking and Park Brake...........................................................................20
8.4 Push Tubes Height Adjustment ...............................................................20
8.5 Push Grips Adjustment ...........................................................................21
8.6 Brake Adjustment at Brake Lever ............................................................21
8.7 Brake Adjustment at Cable .....................................................................22
8.8 Tray .........................................................................................................22
8.9 Basket .....................................................................................................22
8.10 Back Strap...............................................................................................22
8.11 One Hand Brake System .........................................................................23
9. Product Labeling _______________________________________________ 23
10. Accessories____________________________________________________ 24
11. Technical Specifications _________________________________________ 24
12. Warranty & Lifetime ____________________________________________ 24
13. Maintenance __________________________________________________ 25
14. Declaration of Conformity _______________________________________ 25
15. Responsibility __________________________________________________ 25
16. Liability _______________________________________________________ 25

16
TOMTAR FAKTO+ Standard Rollator 346 NPU | USER MANUAL Version 1.3.0.
Dear Consumer.
Your new FAKTO+ rollator was designed on todays technical standards and with the
greatest attention and care to detail.
Please carefully read the owners manual in order to make yourself familiar with
the FAKTO+ rollator, and in order to properly operate the rollator. This manual will
provide all necessary information for a long lasting use.
Your Team TOMTAR
1. Signs and Symbols
Attention! Urgent Notice
Please read and follow instructions!
Operation related Warning
Please read and follow instructions!
2. Common Warnings
Read and follow the instructions given in this manual.
Never exceed the load limits of the rollator and it's accessories!
Use the rollator only on solid and even leveled surface.
Never operate the rollator when it is folded!
While folding and unfolding the rollator, always lock the park brake!
Always make sure that the locking lever is closed when operating the rollator.
Never adjust the push tubes beyond the maximum height limit.
Never exceed the described angle of the push grips.
While folding and unfolding the rollator dress or body parts may become
jammed. Nearby parts could lead to impingement of fingers or hands.
Do not expose the walker to direct sunshine / temperatures above 40 ° or
below 0 ° for long periods, this could cause skin injuries.
Never utilize the rollator for e.g. transporting heavy objects or as a stand up
aid. Do only utilize the rollator for it's deignated purpose as a walking aid.

17
USER MANUAL Version 1.3.0. | TOMTAR FAKTO+ Standard Rollator 346 NPU
3. Contents of Delivery
Rollator
Basket
Acrylic-tray
Cane holder
Owners manual
On reception of your new rollator please check the delivery for completeness and
damage. If damage is evident, please contact your seller immediately.
The owners manual is considered part of the product and shall ramain with the
product at all times including change of owner.
4. Indication of Use
The FAKTO+ rollator designated purpose is such as a walking aid for handicaped
people (maximum body weight person: 130 kg) with the provision of a seat for
temporary seating.
5. Contraindication of Use
Use of the FAKTO+ rollator is unsuitaible in case of
- False sensation
- Severe disequilibrium
- With a body weight above 130 kg
6. Cleaning, Desinfection & Recirculation
Cleaning & Desinfection
Use mild soapsuds with no scouring additives for cleaning.
Use only alcohol biased commonly available disinfectants for disinfection.
Never use steam degreasers nor cleaners. Never use scouring or caustic cleaning
agents.
Recirculation
All necessairy tecnical documents for a secure handling of the FAKTO+ have to be
transfered to the new user.
Please have the rollator technically properly inspected and if required repaired, thor-
oughly cleaned and disinfected prior to reuse.

18
TOMTAR FAKTO+ Standard Rollator 346 NPU | USER MANUAL Version 1.3.0.
7. Product Description FAKTO+ (346NPU)
1
2
3
4
10
5
7
6
8
916
17
15
14
13
12
11
Pic. 1
1 Push grips 10 Cane holder lower part, right side
2 Brake grips 11 Seat
3 Brake adjustment screw 12 Basket hooks
4 Push tubes 13 Basket
5 Tray 14 Cane holder lower part, left side
6 Cane holder top part (right or left) 15 Rack
7 Wingnut 16 Steer wheels
8 Locking lever 17 Type label & warning notice
9 Brake pads
1
2
3
4
10
5
7
6
8
9
16
15
14
13
12
11

19
USER MANUAL Version 1.3.0. | TOMTAR FAKTO+ Standard Rollator 346 NPU
8. Operating the FAKTO+ Rollator
Make yourself familiar with your new walking aid prior to the first walking experi-
ence.
Before starting the operation your rollator needs to be adjusted for your individual
demands. Part of this adjustment is the height and angle adjustment of the push
tubes including the push grips and the connection of the brake cable clips to the
seat.

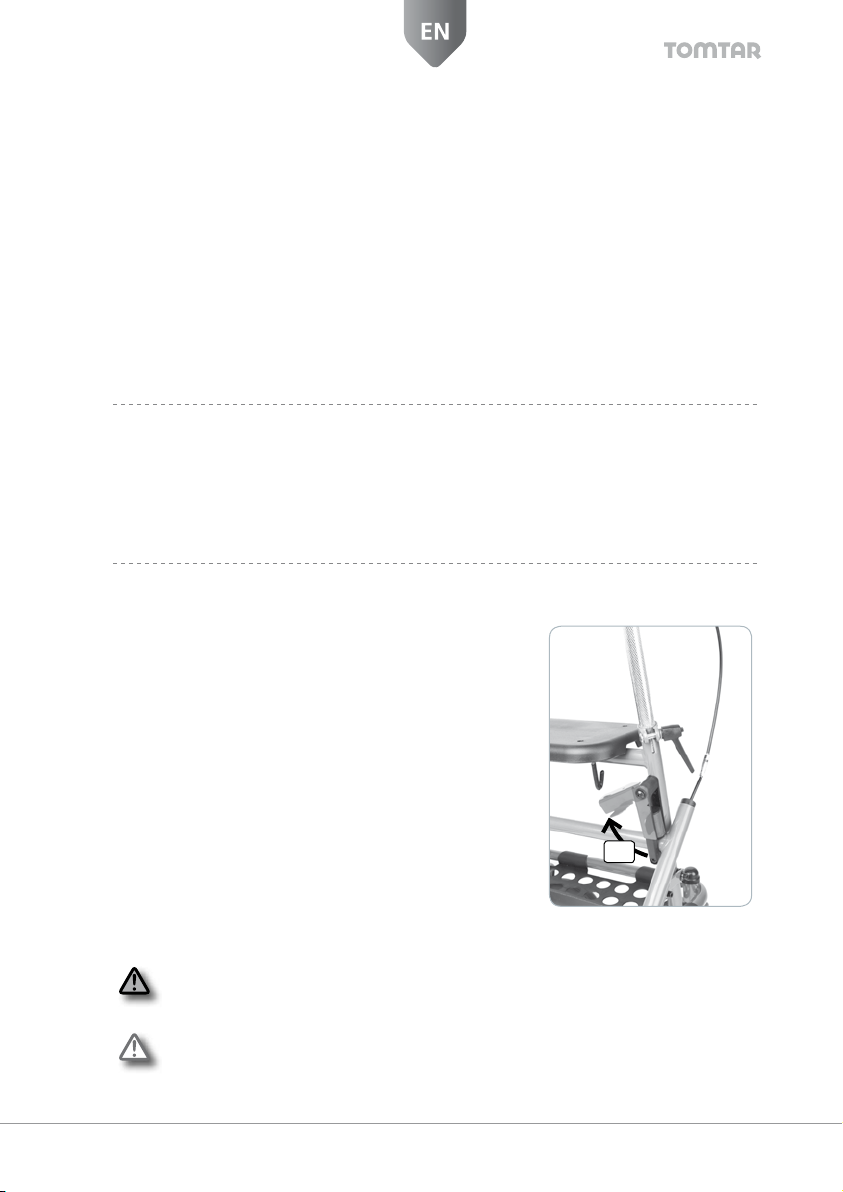

Unfold the rollator by spreading the front and rear fame in opposite directions until
it blocks. Secure the locking lever to the down position (Pic. 2) . Immediately lock
both park brakes. The rollator must now be standing secure and all wheels must
touch the ground surface evenly (Pic. 1).
8.1 Preparing for Adjustments
Place the FAKTO+ upright on the four wheels. Pull the back and the front frame
completely apart, so the two parts block. Now the rollator has to stand even on all
four wheels.
8.2 Folding and Locking
1
Pic. 2
1.After each time the rollator is unfolded and ready
for operation, the locking action must be properly
locked by operation of the locking lever. On locked,
the lever must be engaged in the down position!
2.To unlock and fold the rollator turn the red handle
upside (1). Now you can pull the front and the back
part oft the frame together.
3.To unfold the rollator do the steps in reverse order
and pull the bothe frame parts apart to the maxi-
mum.
4.Turn now the red handle down again in neutral posi-
tion. The Handle must be in vertical position.
Never operate the rollator when the proper operation of the locking lever is
not possible.
Always pay full attention when locking/unlocking the rollator. Nearby parts
could lead to impingement of fingers or hands.

20
TOMTAR FAKTO+ Standard Rollator 346 NPU | USER MANUAL Version 1.3.0.
8.3 Braking and Park Brake
The operation of the brakes and the park brakes is performed by the brake grips.
1
2
Pic. 3
1.For braking during walking
and manoeuvring the brake
levers must simultaneously
be pulled up.
2.In order to apply the park
brake the brake lever must
be pushed down until it
locks. Use the end part of
the brake lever for an easy
operation (2).
To disengage the park brake
pull the brake lever up into the
neutral position.
8.4 Push Tubes Height Adjustment
The push tubes can be adjusted to meet your required height for a safe and comfort-
able operation.
Pic. 4
1.The lowest push tube height is achieved
by moving the tubes into the frame until
it blocks.
2.The highest position requires attention.
Never adjust the push tubes any higher
than to the mark "MAX" (1) - there starts
the main top knurling (2)! Always make
sure that the lower small knurling (4) is
solidly inside the side frame.
3.After final height adjustment securely
tighten the wing grip (4) for a solid bind-
ing and to avoid any movement of the
push tubes.
The operation of the rollator with push
tubes adjusted higher than advised dis-
plays a significant risk due to instability!
2
4
1
3
