TOOQ TQE-2200 User manual

1

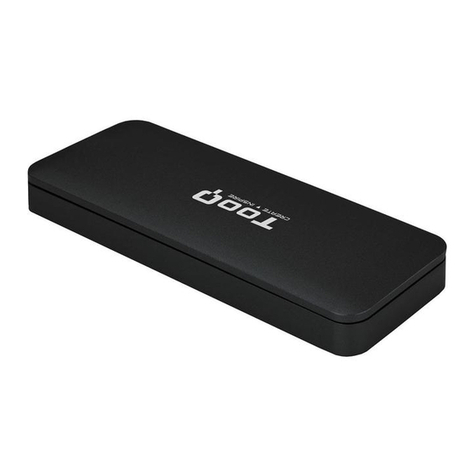

CAJA EXTERNA M.2 - SATA (NGFF) / NVMe.
Manual de usuario
EN
FR
PT
ES
3.0 / 3.1 Gen 2
TQE-2200
M.2 STORAGE ENCLOSURE - SATA (NGFF) / NVMe.
User manual
BOÎTIER DE STOCKAGE M.2 - SATA (NGFF) / NVMe.
Manuel utilisateur
CAIXA EXTERNA M.2 - SATA (NGFF) / NVMe.
Manual do usuário

2
La caja externa SSD M.2 SATA (NGFF) y
NVMe es Plug & Play y le permite conectar
su disco a través de un puerto USB 3.0 / 3.1
Gen 2 a cualquier dispositivo.
Por su seguridad y buen uso de este
producto, lea detenidamente este manual de
instrucciones antes de iniciar la instalación.
Contenido del paquete
• 1 x Caja externa.
• 1 x Cable de conexión USB-C a USB-A.
• 1 x Cable de conexión USB-C a USB-C.
• 1 x Pieza de sujeción.
• 1 x Manual de usuario.
Requisitos del sistema
• Disponer de un puerto USB en el dispositivo
al que se quiera conectar la caja externa.
• Compatible con Windows, Mac y Linux.
Características de la caja externa
• Interfaz USB 3.0/3.1 Gen 2 – Hasta 10
Gbps.
• Soporta discos SSD M.2 SATA
(NGFF) y NVMe con M-Key, M+B Key
2230/2242/2260/2280 y hasta 2TB de
capacidad.
• Soporta protocolo UASP.
• Plug & Play, sin necesidad de instalar
controladores.
• LED (RGB).
• Alimentación a través del cable de
conexión USB.

3
Instalación del disco en la caja externa
1. Deslice la tapa superior de la caja externa como se muestra en la ilustración.

4
2. Inserte el disco duro SSD M.2 con el anverso visible en el conector PCB. Si lo ha colocado
correctamente entrará con facilidad. A continuación introduzca la pieza de sujeción.
Pieza de sujeción
Conector PCB

5
3. Cierre la caja deslizando la tapa con el disco duro instalado en la dirección que indica
la echa.

6
4. Conecte el cable por el extremo USB-A al dispositivo y el USB-C a la caja externa.
La velocidad de transferencia se adaptará a la versión del puerto USB que tenga el dispositivo.
*Ejemplo de conexión con el cable USB-C a USB-A.
Caja externa SSD M.2
Dispositivo
Cable de conexión
USB-C
USB-A
USB-C

7
Tamaños de discos duros compatibles
SSD M.2 NVMe PCle key 2242.
SSD M.2 NVMe PCle key 2280.
SSD M.2 NVMe PCle key 2230.
SSD M.2 NVMe PCle key 2260.

8
Tamaños de discos duros compatibles
SSD M.2 SATA (NGFF) key 2242.
SSD M.2 SATA (NGFF) key 2280.
SSD M.2 SATA (NGFF) key 2230.
SSD M.2 SATA (NGFF) key 2260.

9
SSD M.2 SATA (NGFF) key 2242.
SSD M.2 SATA (NGFF) key 2230. Partición de disco y formato de archivos
Si el disco duro es nuevo, no será
reconocido por el sistema hasta que no le
cree particiones y dé formato.Esta operación
puede realizarla en sistemas basados en:
Windows: Equipo (Botón derecho) →
Administrar →Almacenamiento →
Administrador de discos.
En caso del no funcionamiento del disco:
• Compruebe que se ha realizado la
partición de disco y de formato de
archivos.
• Compruebe que el disco está en óptimas
condiciones. De no ser así póngase en
contacto con el fabricante o distribuidor
de este.
Información sobre la garantía
TooQ ofrece una garantía de 24 meses
desde el momento de la compra, por ello es
necesario disponer del ticket o factura donde
gure la fecha. El distribuidor o vendedor
donde compró este producto atenderá su
reclamación y ofrecerá su servicio técnico
mientras esté en vigor la garantía. La caja
externa deberá mostrar el número de serie
sin haber sido alterado o borrado, en caso de
no ser inteligible, la garantía no será aplicada.
Mac: Finder →Ir →Utilidades →Utilidad de
Discos.
Linux: Sistema →Administración del sistema
→Utilidad de discos.

10
FAQ
Puede consultar las preguntas frecuentes
desde nuestra página web www.tooq.com
en el enlace del producto.
Los productos pueden sufrir variaciones
por cambio de stock, mejora de producto
o error de impresión. En caso de duda,
consulte con nosotros.
Fuera de garantía
La garantía no cubre los daños o defectos
provocados en la caja externa debido a:
• No seguir el manual de uso.
• Modicaciones o alteraciones de cualquier
índole.
• Altas y bajas temperaturas, humedad o el
contacto con líquidos.
• Desgaste y rayaduras producidos en el
uso cotidiano.
La garantía no cubre los daños o defectos
producidos en el disco duro por el uso
indebido de este o de la caja externa.

11
The storage enclosure the M.2 SSD SATA
(NGFF) and NVMe is Plug & Play. It allows
you to connect your hard drive through
USB port 3.0/3.1 Gen 2 in any device.
For your safety and correct use of this
product, please read this instruction manual
carefully before beginning installation.
Package content
• 1 x Storage enclosure.
• 1 x Connection cable USB-C to USB-A.
• 1 x Connection cable USB-C to USB-C.
• 1 x Clamping part.
• 1 x User manual.
System Requirements
• USB port on the device you want to
connect it to.
• Compatible with Windows, Mac and Linux.
Specications
• Interface USB 3.0/3.1 Gen 2 Connection
to 10 Gbps.
• It supports drives SSD M.2 SATA
(NGFF) and NVMe with M-Key, M+B
Key 2230/2242/2260/2280. Until 2TB of
capacity.
• UASP Protocol supported.
• Plug&Play, without installing controls.
• LED (RGB).
• Power supply through the USB connection
cable.

12
Hardware installation
1. Press the top side of the external enclosure as it is shown below.

13
2. Insert the M.2 SSD into the PCB connector with the front side visible. If it is correctly
introduced, it should be inserted easily. After that, introduce the clamping part .
Clamping part
PCB Connector

14
3. Close the external enclosure by sliding the cover in the direction indicated by the arrow.

15
External enclosure SSD M.2
Device
Connection cable
USB-A
USB-C
USB-C
4. Connect the cable trough the USB-A connector to the device and the USB-C to the external
enclosure. The transfer speed will be adapted to the version of the USB port of the device.
*Example of connection with the USB-C cable to USB-A.

16
Supported hard drive sizes
SSD M.2 NVMe PCle key 2242.
SSD M.2 NVMe PCle key 2280.
SSD M.2 NVMe PCle key 2230.
SSD M.2 NVMe PCle key 2260.

17
SSD M.2 NVMe PCle key 2242.
SSD M.2 NVMe PCle key 2230.
Supported hard drive sizes
SSD M.2 SATA (NGFF) key 2242.
SSD M.2 SATA (NGFF) key 2280.
SSD M.2 SATA (NGFF) key 2230.
SSD M.2 SATA (NGFF) key 2260.

18
Disk partition and le format
If the disk is new, it will not be recognized
by the system until you create partitions
and format it. This operation can be perfor-
med in systems based on:
Windows: Equipment (Right button) →
Manage →Storage →Disk administrator.
In case of hard disk failure:
• Check that the disk partition and le
format partition have been performed.
• Check that the hard disk is in optimum
condition. If this is not the case, contact
the manufacturer or distributor.
Warranty Information
TooQ oers a guarantee of 24 months from
the time of purchase, so it is essential to
have the ticket or invoice where the date
appears. The distributor or dealer from whom
you purchased this product will handle your
claim and provide technical service while the
warranty is in eect. The storage enclosure
should show the serial number without having
been altered or erased, if it is not intelligible,
the warranty will not be applied.
Mac: Finder →Go →Utilities →Disk Utility.
Linux: System →System Administration →
Disk Utility.

19
FAQ
Can be found frequently asked questions
on our website www.tooq.com under the
product link.
Products may suer variations due to stock
change, product improvement or printing
error. If you have any doubt, please contact
us.
Out of Warranty
The warranty does not cover the eects and
damage caused to the storage enclosure
due to:
• Do not follow the user manual.
• Modications or alterations of any kind.
• High and low temperatures, humidity and
contact with liquids.
• Wear and scratches caused to everyday
use.
The warranty does not cover damage or de-
fects to the hard drive caused by improper
use of the hard drive or the storage enclosure.

20
Le boîtier externe de stockage SSD M.2-
SATA (NGFF)/ NVMe est “Plug&Play” et vous
permettez de connecter votrer disque via port
USB 3.0/3.1Gen 2 à tout dispositif.
Lisez attentivement ce manuel d’instructions
avant de commencer l’installation pour
votre sécurité et pour assurer une utilisation
correcte de ce produit.
Contenu de l’emballage
• 1 x Boîtier externe.
• 1 x Câble de raccordement USB-C vers USB-A.
• 1 x Câble de raccordement USB-C vers USB-C.
• 1 x Pièces de blocage.
• 1 x Manuel d’utilisation.
Pré-requis du système
• Disposer d’un port USB sur l’appareil que
vous souhaitez connecter.
• Compatible avec Windows, Mac et Linux.
Caractéristiques du boîtier externe
• Interface USB 3.0 / 3.1 Gen 2 - Jusqu’à
10 Gbps.
• Il supporte SSD M.2 SATA (NGFF)
et NVMe avec M-Key, M+B Clé
2230/2242/2260/2280 jusqu’à 2TB.
• Il supporte le protocole UASP.
• Plug & Play, aucun pilote n’est necessaire.
• Témoin LED.
• Alimentée via le câble de connexion USB.
