TOP racing Rebel R-F01 User manual

EQUIPMENT RECOMMENDED (NOT INCLUDED)
Radio Transmitter•
Radio receiver•
Batteries for Transmitter•
Electronic Speed Control•
SteeringServofor1/10scale,Lowproe•
540 Type Motor or Brushless Motor System•
Pinion Gear (64P)•
3.7V 1S / 7.4V 2S / 7.4V 2S shorty pack•
1/10 Scale Body Shell•
Front and Rear Tire Set•
Front spoiler and rear wing (Tamiya F1 compatible)•
TOOLS RECOMMENDED (NOT INCLUDED)
1.5mm, 2.0mm, 3.0mm Allen Wrench•
5.5mm & 7.0mm Hex Socket Wrench•
Modelers Craft Knife•
Turnbuckle Wrench•
Calipers/Ruler•
Camber Gauge•
Battery Strapping Tape•
Instant Glue/Thread Lock•
Shock Oil•
Thrust Grease, Diff. Grease, Joint Grease•
Paint (for Bodyshell)•
NOTE:
The Rebel F1 chassis uses the best available components. All•
replacement parts can be purchased from your local hobby or model
shops who carry our products.

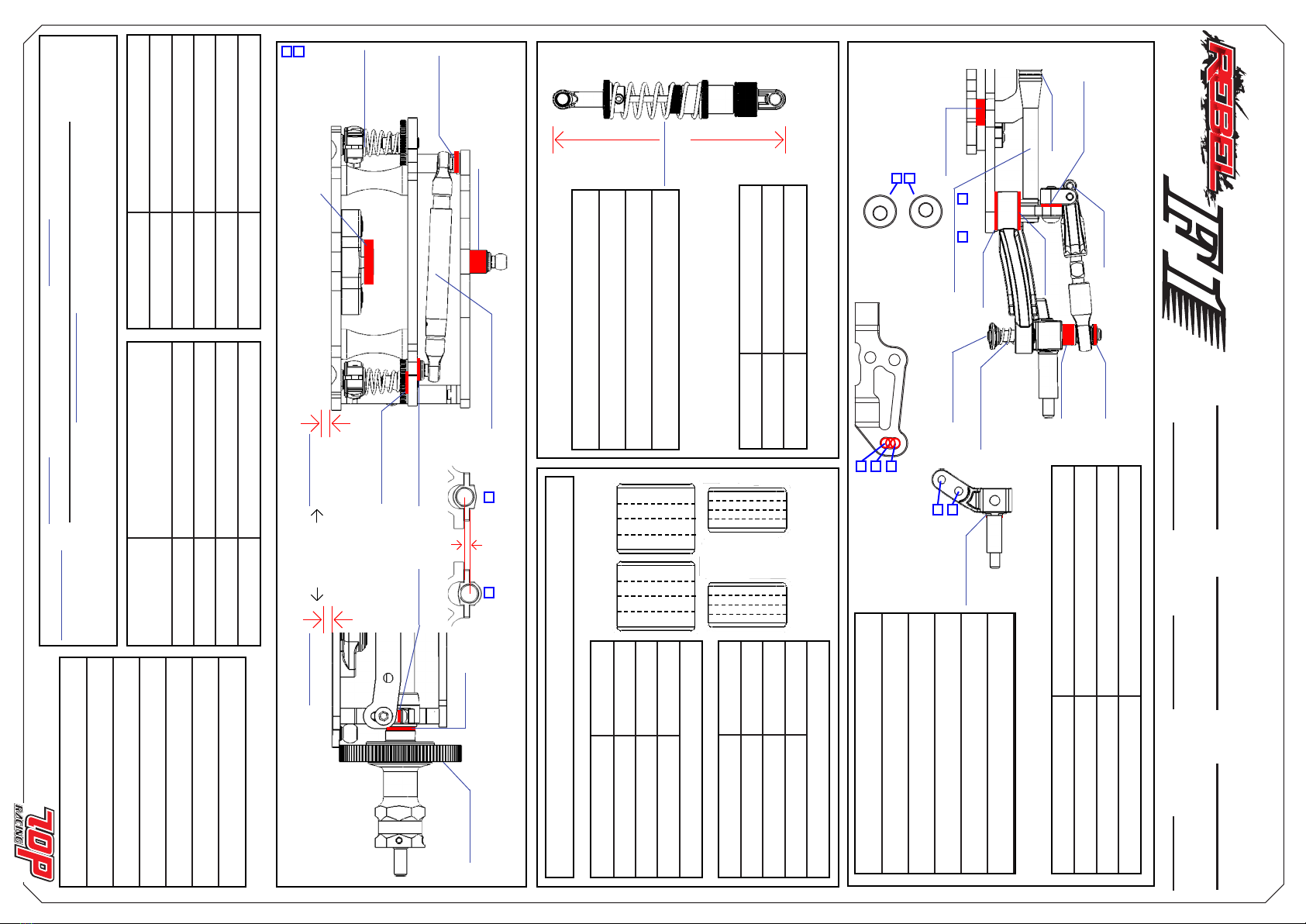

This instruction manual contains a blank setup sheet for your own•
setup record.
Enjoy building and driving your Rebel R-F01!!
Do not use your model:•
Near real cars, animals, or people that are unaware that an RC car1.
is being driven.
In places where children and people gather2.
In limited indoor spaces3.
In wet conditions4.
In the street5.
In areas where loud noises can disturb others such as hospitals6.
and residential areas
At night or anytime your line of sight to the model may be7.
obstructed or impaired in any way.
To prevent any serious personal injury and/or damage to property, please
be responsible when operating all remote controlled models.
ELECTRICAL PRECAUTIONS
Insulate any exposed electrical wiring (using heat shrink tubing or•
electrical tape) to prevent dangerous short circuits. Take maximum
care in wiring, connecting and insulating cables. Make sure cables
are always connected securely. Check connectors for if they become
loose. And if so, reconnect them securely. Never use R/C models with
damaged wires. A damaged wire is extremely dangerous, and can
causeshort-circuitsresultinginre.
Low battery power will result in loss of control. Loss of control can•
occur due to a weak battery in either the transmitter or the receiver
Weak running battery may also result in an out of control car if your
car’s receiver power is supplied by the running battery. Stop operation
immediately if the car starts to slow down.
When not using RC model, always disconnect and remove battery.•
Do not disassemble battery or cut battery cables. If the running•
battery short-circuits, approximately 300W of electrical power can be
discharged,leadingtoreorburns.Neverdisassemblebatteryorcut
battery cables.
Use a recommended charger for the receiver and transmitter batteries•
and follow the instructions correctly. Over-charging, incorrect
charging, or using inferior chargers can cause the batteries to become
dangerously hot. Recharge battery when necessary. Continual
recharging may damage battery and, in the worst case, could build
upheatleadingtore.Ifbatterybecomesextremelyhotduring
recharging, please ask your local hobby shop for check and/or repair
and/or replacement.
Regularly check the charger for potential hazards such as damage to•
the cable, plug, casing or other defects. Ensure that any damage is
rectiedbeforeusingthechargeragain.Modifyingthechargermay
cause short-circuit or overcharging leading to a serious accident.
Therefore do not modify the charger.
Alwaysunplugchargerwhenrechargingisnished.•
Do not recharge battery while battery is still warm. After use, battery•
retains heat. Wait until it cools down before charging.
Do not allow any metal part to short circuit the receiver batteries or•
other electrical/electronic device on the model.
Immediately stop running if your RC model gets wet as may cause•
short circuit.
Pleasedisposeofbatteriesresponsibly.Neverputbatteriesintore.•
BEFORE YOU START
The Rebel R-F01 is a professional 1/10 scale rear-wheel drive
competition car and should be built only by persons aged 16 years or
older with previous experience building and operating R/C model cars.
This is not a toy and is not intended for use by beginners or by children
without direct supervision of a responsible, knowledgeable adult. Read
the instruction manual carefully before building.
T.O.P. Racing shall not be liable for any loss, injury or damages, whether
direct, indirect, special, incidental, or consequential, arising from the
use, misuse, or abuse of this product and/or any product or accessory
required to operate this product.
GENERAL PRECAUTIONS
This product is not suitable for children under 16 years of age without•
the direct supervision of a knowledgeable adult.
Assemble this kit only in places away from the reach of small children.•
First-time builders and users should seek advice from people who•
have building experience in order to assemble the model correctly and
to allow the model to reach its performance potential.
Exercise care when using tools and sharp instruments.•
Take care when building, as some parts may have sharp edges.•
Keep small parts out of reach of small children. Children must not•
be allowed to put any parts in their mouth, or pull vinyl bag over their
head.
Immediately after using your model, do not touch equipment on the•
model such as the motor and speed controller, because they generate
high temperatures. You may seriously burn yourself by touching them.
Follow the operating instructions for the radio equipment at all times.•
Donotputngersoranyobjectsinsiderotatingandmovingparts,as•
thismaycausedamageorseriousinjuryasyournger,hair,clothes,
etc. may get caught.
Be sure that your operating frequency is clear before turning on•
or running your model, and never share the same frequency with
somebody else at the same time. Ensure that others are aware of the
operating frequency you are using and when you are using it.
Always turn on your transmitter before turning on the receiver in the•
car. Always turn off the receiver before turning off your transmitter.
Keep the wheels of the model off the ground when checking the•
operation of the radio equipment.
Disconnect the battery pack before storing your model.•
To prevent any serious personal injury and/or damage to property, be•
responsible when operating all remote controlled models.
The model car is not intended for use on public places and roads or•
areaswhereitsoperationcanconictwithordisruptpedestrianor
vehiculartrafc.
INTRODUCTION
Page 1
R-F01

ご案内
使 用 前 に：
Rebel R-F01はハイエンド向け1/10スケールリアホイル駆動競技用カーで
す。すでに組立てや、ラジコンカー操作の経験を積んだ16歳以上のユーザー
に適していま す。玩具ではありませんので、初心者や責任ある大人の監視のな
い子供だけでの使用は 控えて下い。
組立て前には、この取扱い説明書を読んで下さい
T.O.P. Racingでは、直接、間接、特別、偶発的、結果的あらゆる使用上、又は誤
使用、不正使用により発生する損害、怪我、ダ
メージ等の責任は負いません。
注意：
本製品は、• 16歳以下の子供のみでの使用には適しておりません。必ず、経
験のある大人の監視の元で使用下さい。組立ては、小さなお子様の手の
届かない場所で行って下さい。
初めて組立てられる方の場合、経験者のアドバイスを受けながら、本来の•
性能が発揮出来るように正しく組立てを行うようにして下さい。工具、鋭
利な器具などは注意して使用下さい。
組立ての際、部品によっては端が鋭くなってますので、注意して下さい。•
小さな部品は、小さなお子様の手の届かない場所に保管して下さい。小•
さなお子様が部品を飲み込んだり、ビニール袋を頭から冠ったりしない
よう注意下さい。
使用後直後は、大変高温度になってますので、モーター、スピードコント•
ローラー等に手を触れぬようして下さい。もし触れると火傷の恐れがあ
ります。送信機の操作指示には常に従うよう心がけで下さい。回転中の
稼働している部分には決して指や、異物を入れないで下さい。指、髪の
毛、衣服、他にダメージや怪我の恐れがあります。
操作する際の周波数は、使用する前に必ず確認下さい。同時に他の方と•
同じ周波数を使用しないように注意して下さい。
常に送信機のスイッチを先に入れ、その後で車に搭載のレシーバーのス•
イッチを入れて下さい。
スイッチを切る場合は、先にレシーバーのスイッチを切り、その後に送信•
機のスイッチを切って下さい。プロポ装置の作動チェックの際は、ホイル
部を地面から離して下さい。
車を保管する場合は、バッテリーパックを外して下さい。•
怪我や、物への損害を避けるためにも、操作中は充分に責任を自覚して•
下さい。
使用する場合、公共の場所、公道などの歩行者や、乗物等と衝突する恐•
れのある場所では使用しないで下さい。下記の使用はしないで下さい。
ラジコン操作に気づいてない自動車、動物、人間の近くでの使用1.
子供、又は集団で集まっている場所2.
狭 い室 内スペ ース3.
濡れた場所4.
公道5.
騒音によって迷惑を掛ける病院、居住地など6.
夜間や、又は視界が妨害されたり、損なわれる場合7.
必要な装備等（キット付属してません）
送信機•
受信機•
送信機用バッテリー•
スピードコントローラー(• ESC)
ステアリングサーボ 1/10スケール用、ロープロファイル•
540• タイプモーター、又はブラシレスモーターシステム
ピニオンギア(• 64ピッチ）
3.7V 1S/ 7.4V 2S/ 7.4V 2S ショートパック•
1/10• スケ ール用 ボディー
フ ロ ン ト 、リ ア 用 タ イ ヤ セ ッ ト•
フロントスポイラー & リアウィング（タミヤF1と互換性）•
必要な工具等（キット付属してません）
1.5 mm, 2.0 mm, 3.0 mm• 六角レンチ
5.5 mm, 7.0 mm• 六 角ソケットレン チ
モデ ラー 用クラフトナイフ•
ターンバックル レンチ•
ノギス／定規•
キャンバー ゲージ•
バッテリー ストラップテープ•
瞬間接着剤／ネジ止め•
ショーックオイル•
スラストグリス 、ヂフグリス、ジョイントグリス•
塗料（ボディー用）•
注意：
Rebel F1• の交換部品はお近くの模型店等、弊社製品取扱い店でお求
め下さい。
この取説マニュアルには、セットアップシートが付属してますので、ご自身•
のセットアップデータ記録に活用して下さい。
Enjoy building and driving your Rebel R-F01!!
電気系統に対しての注意：
露出した電気配線は、必ず絶縁しショートを防いで下さい。（ヒートシン•
クチューブ、又は電気テープ等で絶縁）配線、接続、ケーブルの絶縁等に
は充分な注意をして下さい。ケーブルが常にしっかり接続されている事
を確認して下さい。コネクターの緩みをチェックし、もし緩んでいれば、再
度接続をし、しっかりと接続して下さい。
ダメージのあるケーブルは決して使用しないで下さい、大変危険で、火災•
に至るショートを起こす可性があります。
低いバッテリーパワーはコントロールロスを招きます。•
送信機や、受信機のパワーが落ちると制御が効かなくなります。 車が減•
速し始めましたら、すぐに操作中止下さい。
操作しない場合は、バッテリーを外して下さい。•
バッテリーを分解したり、バッテリーケーブルを切断したりしないで下さ•
い。もし駆動中のバッテリーがショートするとおよそ300Wの電力が放
電され火災や、爆発を誘発します。
受信機、送信機用バッテリーの充電には、推奨された充電器を使用下さ•
い。必ず、充電器の取説マニュアルに従って正しく使用下さい。
過充電、不正な充電、又は不良充電器の使用で高熱発生し、危険です。•
連続し再充電をすると、バッテリーを傷め、最悪の場合には異常に高温
になり、火災を引き起こします。
もし、お使いのバッテリーが再充電中、異常に高温度にある場合はお買•
求めのショップに相談、確認をし修理、交換等して下さい。
定期的に充電器のチェック、例えばケーブル、プラグ、ケース、他の損傷な•
どを事前チェックし安全性を確認してから使用するよう心がけて下さい。
充電器の改造は、ショート、過充電など危険な事態を招きますので決し•
て行わないで下さい。
充電終了後は、常に充電器からプラグを外して下さい。•
バッテリーがまだ暖まっている場合には、再充電をしないで下さい。•
使用後、バッテリーは熱を持っていますので、充分温度が下がるまで充•
電を控えて下さい。受信機用バッテリーや、他の電気系統部をショートさ
せるような金属部品を接触させないで下さい。
車が濡れた場合、速やかに走行を中止し、ショートしないようにして下さ•
い。バッテリーの廃棄には責任を持ち、決して火の中に捨てないよう注意
して 下さい 。
Page 2
R-F01

x 1 PC-RFCH013RD
Mount Plate
マ ウ ントプ レ ー ト
Page 3
BAG 1
x 2 PA-BM2506BK
Button Head Screw
ボタンヘッドネジ
M2.5 x 6mm
x 4 PA-BM2508BK
Button Head Screw
ボタンヘッドネジ
M2.5 x 8mm
x 4 PA-BM0308BK
Button Head Screw
ボタンヘッドネジ
M3 x 8mm
PC-RMAS01 x 2
Front Suspension Arm
フロント サスアーム
x 2 PC-RSU010
Front Suspension Ball
フロントサスペンションボ ール
x 6 PC-RSU003RD
Suspension Mount Insert
サスマウントインサ ート
x 2 PC-RFCH010RD
Front Cross Brace Tube
フロントクロスブレスチューフ
x 2 PC-RSU002RD
Reactive Adjuster
リ アク テ ィ ブ ア ジ ャス タ ー
x 2 PC-RMAS02
Upper Hinge Pin Holder
アッパーヒンジピンホルダー
BAG 2
BAG 3
x 2 PC-RSU010
Front Suspension Ball
フロントサスペンションボ ール
x 2 PC-RMCS05
Upper Hinge Pin Clip - 0.5mm
アッパーヒンジピンクリップ - 0.5mm
x 2 PC-RMCS05
Upper Hinge Pin Clip - 1.5mm
アッパーヒンジピンクリップ - 1.5mm
x 2 PC-RMCS05
Upper Hinge Pin Clip - 1.0mm
アッパーヒンジピンクリップ - 1.0mm
x 2 PC-RMAS02
Upper A-Arm
アッパー A -アーム
x 2 PC-RMAS02
Upper Eyelet
アッパー アイレット
x 2 PC-RLK001
20mm Tie Rod
20mm タ イロット
x 2 PA-SS1818BK
Set Screw 1/8” x 1/8”
イモネジ 1/8” x 1/8”
x 2 PC-RSU009
Upper Arm Hinge Pin
アッパーアームヒンジピン
x 2 PA-SS0303BK
Set Screw M3 x 3mm
イモネジ M3 x 3mm
x 4 AW-KS100RD
King Pin Shim 1.0mm
キングピンシム 1.0mm
x 2 AW-KS300RD
King Pin Shim 3.0mm
キングピンシム 3.0mm
x 2 PC-RFCH011
Inline Front Axle
インライン フロントアクスル
x 2 PC-RMAS06
Inline Steering Block
インライン
ステアリングブロック
x 2 PC-RSU008
King Pin
キングピン
x 4 PA-ER0020
E-Clip 2.0mm
E ク リッフ 2.0mm
x 2 PS-PF05050
Front Spring 0.5mm x 5 coils
フロントスプリング 0.5mm x 5 coils
x 2 PC-RMDS06
Spring Cup
スプ リン グ カップ
x 2 PC-RSU005RD
Front Suspension Arm Spacer (1mm)
フロントサスペンションアームスペーサー (1 mm)
x 1 PC-RFCHC004

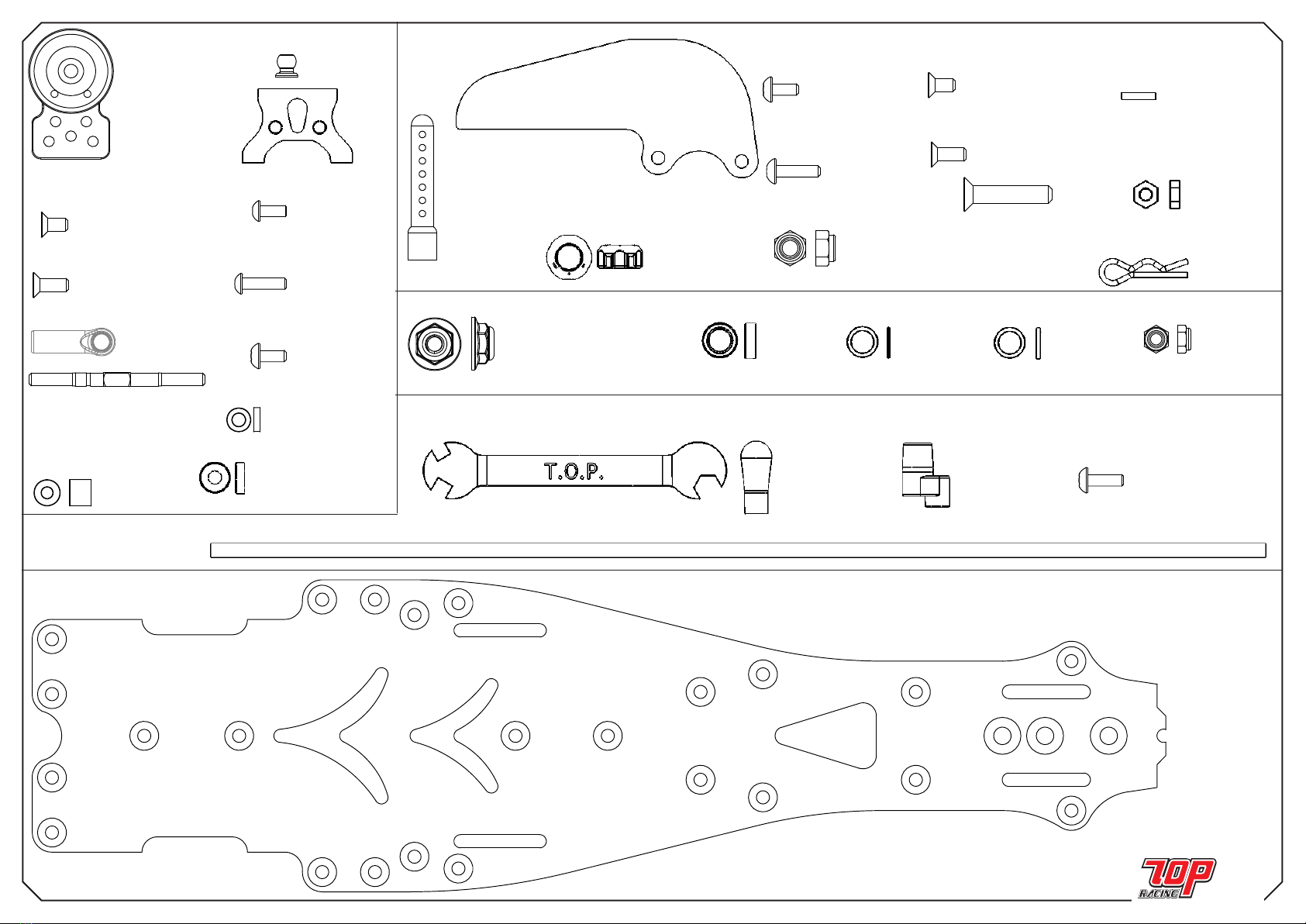

Front Arm Mount - Wide
フロントアームマウント - ワイド
BAG 4 BAG 5
x 6 PA-CM0308BK
Countersunk Screw M3 x 8mm
皿ビス M3 x 8mm
x 6 PA-CM0310BK
Countersunk Screw M3 x 10mm
皿ビス M3 x 10mm
x 1 PC-RCH014
Damper O-Ring 30-deg
ダンパーOリング 30度
x 1 PC-RCH014
Front Cross Brace Insert
フロントクロスブレースインサート
x 1 PC-RFCH015RD
Servo Mount Front
-------
x 6 AW-M250RD
Ultra Wide Collar
ウルトラワイドカラ ー
3 x 7 x 2.5t
x 4 PA-FN00M3
M3 Nut
M3 ナット
x 3 PC-RSU011
Pivot Ball
ピ ボットボ ー ル
x 1 PC-RMAS04
Bottom Pivot Socket
ボトムピ ボットソケット
x 2 PA-CM0310BK
Countersunk Screw
皿ビス
M3 x 10mm
x 7 PA-CM0306BK
Countersunk Screw
皿ビス
M3 x 6mm
x 2 PA-BM0306BK
Button Head Screw
ボタンヘッドネジ
M3 x 6mm
x 2 AW-BW31RD
Small M3 Bevel Washer Red
小型 M3 ベベルワッシャー赤
x 2 PM-OR1004
O-Ring 2 x 4
O-リング 2 x 4
x 1 PC-RSU013RD
Pivot Socket Screw
ピ ボットソケットネシ
x 1 PC-RSU013RD
Pivot Socket Insert
ピ ボットソケットインサ ート
x 1 PC-RFCHC009
Wing Mount
ウィング マウント
x 1 PC-RFCH012RD
Motor Plate
モ ー タ ープレ ート
x 1 PC-RFCHC002
Bottom Plate
ボトムプレート

x 1 PP-012200
Shock O-Ring
ショック Oリンク
x 2 PC-RSU011
Pivot Ball
ピ ボットボ ー ル
x 1 PC-RFCHC007
Battery & Shock Mount Plate
バッテリー & ショックマウントプレート
Page 4
BAG 6 BAG 8
BAG 9
BAG 10
BAG 11
BAG 7
x 2 PA-FN00M3
M3 Nut
M3 ナット
x 2 PA-CM0308BK
Countersunk Screw M3 x 8mm
皿ビス M3 x 8mm
x 2 PA-CM0306BK
Countersunk Screw M3 x 6mm
皿ビス M3 x 6mm
x 2 PC-RMDS04
Link リンク x 4 PA-SCM207BK
Chess Head Screw M2 x 7mm
チェスヘッドネシ M2 x 7mm
x 1 PA-CM2510BK
Countersunk Screw M2.5 x 10mm
皿ビス M2.5 x 10mm
x 4 PA-CM2506BK
Countersunk Screw M2.5 x 6mm
皿ビス M2.5 x 6mm
x 4 PA-CM0306BK
Countersunk Screw M3 x 6mm
皿ビス M3 x 6mm
x 2 PA-SS0310BK
Set Screw M3 x 10mm
イモネジ M3 x 10mm
x 2 AW-S100RD
Collar 3 x 5.5 x 1.0t
カラー 3 x 5.5 x 1.0t
x 2 PS-PS06560
Side Spring 0.65mm x 6 coils
サイドスプリング 0.65mm x 6 コイル
PC-RFCHC006 x 1
Shock Mount
ショックマウント
x 1 PC-RFCHC003
Cross Brace
クロス ブレース
x 2 PC-RMBS04
Spring Adjuster
ス プリン グ ア ジ ャス タ ー
x 2 PC-RCH015RD
Standoff 18mm
スタンドオフ 18mm
x 1 AW-S2650RD
Ball Stud Spacer
ボールスタットスペーサー
x 3 AW-HBS004H
Ball Stud
ボ ー ルスタット
x 2 PA-SS0308BK
Set Screw M3 x 8mm
イモネジ M3 x 8mm
x 2 PC-RMBS01
Ball Cup 8.75mm
ボ ー ル カップ 8.75mm
x 1 PC-RCH011RD
Damper Tube
ダンパーチューブ
x 1 PC-RCH012
Damper Rod
ダ ンパ ー ロッド
x 1 PC-RSH009
Shock Bladder
ショックブラダー
x 1 PS-PC12080
Center Shock Spring
センター ショックスプリンク
1.2mm x 8 coils
x 1 PC-RSH001
Shock Body
ショックボディー
x 1 PC-RMBS02
Ball Cup 16mm
ボ ー ル カップ 16mm
x 2 PA-ER0015
E-Clip 1.5mm
E ク リッフ 1.5mm
x 1 PA-SS0303BK
Set Screw M3 x 3mm
イモネジ M3 x 3mm
x 1 PC-RSH002RD
Shock Cap Retainer
ショック キャップ リテ ー ナ ー
x 1 PC-RSH005
Shock Spring Adjuster
ショックスプリングリテ ー ナー
x 1 PC-RSH004RD
Shock Spring Retainer
スプリングリテ ーナ ー
x 1 PC-RSH003RD
Shock Guide Retainer
ショックガ イドリテ ー ナ ー
x 1 PC-RMBS03
Shock Cap
シ ョッ クキ ャ ッフ
x 1 PC-RSH007
Shock Piston
ショックピストン
x 1 PC-RSH008
Shock Guide
ショックガ イト
x 1 PC-RSH006
Shock Shaft
ショックシャフト
x 1 PA-CM2506BK
Countersunk Screw M2.5 x 6mm
皿ビス M2.5 x 6mm
x 4 PA-CM0306BK
Countersunk Screw M3 x 6mm
皿ビス M3 x 6mm
x 1 AW-HBS004H
Ball Stud
ボ ー ルスタット
x 4 PA-BM2508BK
Button Head Screw
ボタンヘッドネジ
M2.5 x 8mm
x 4 AW-S100RD
Collar 3 x 5.5 x 1t
カラー 3 x 5.5 x 1t
x 2 PA-SB168F
Flanged Ball Bearing 1/4 x 3/8
フランジ ボール ベアリンク 1/4 x 3/8
x 2 PC-RMAS07
Bearing Carrier B
ベアリング キャリア B
x 1 PC-RCH010RD
Adjuster Tube
ア ジ ャスタ ー チ ュ ーフ

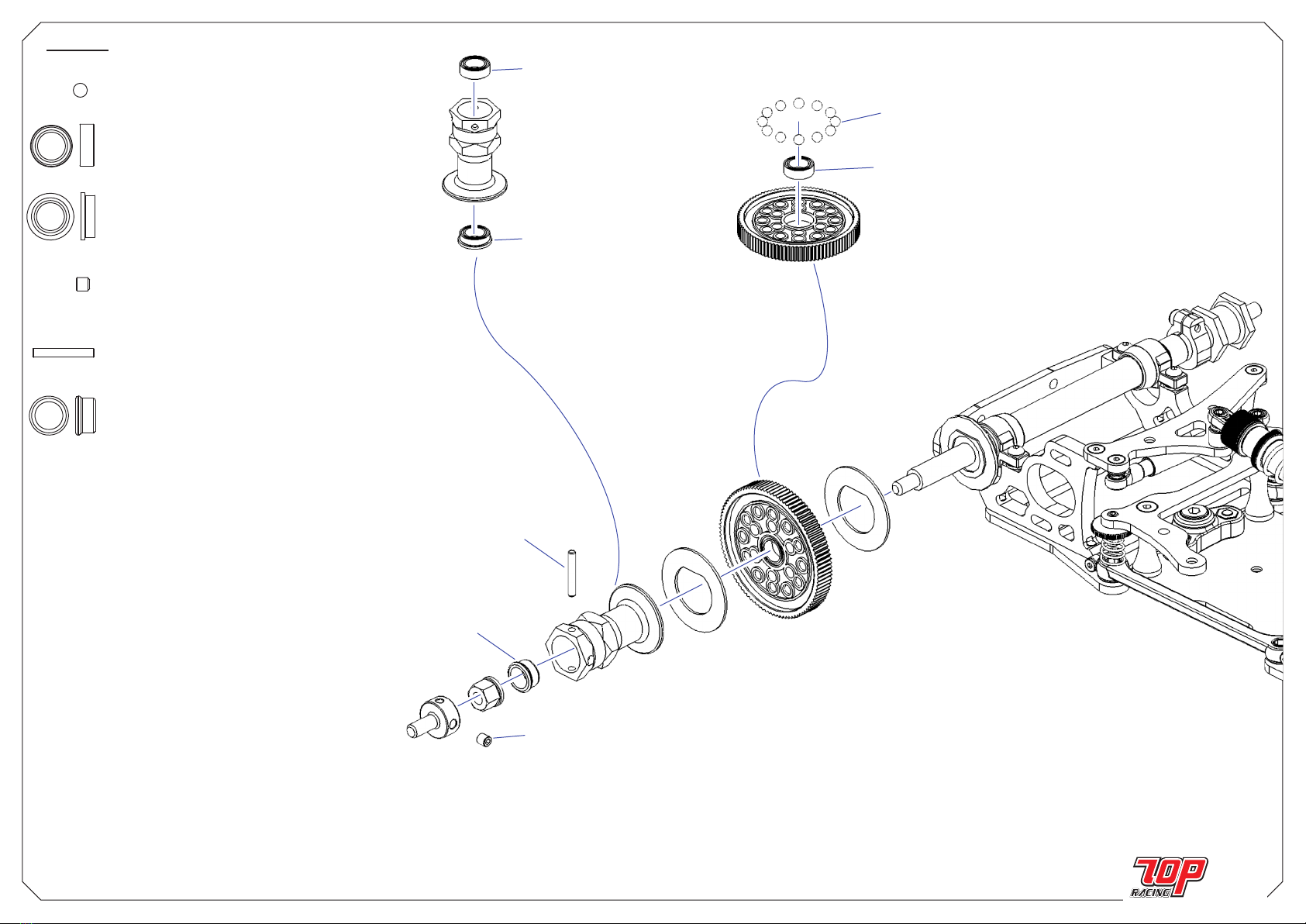

x 1 PC-RDT001BK
Rear Axle / リアアクスル
x 1 SG-K64096
Spur Gear 64P 96T
スパーギア 64P 96T
BAG 12
x 1 PC-RFDT001RD
Rear Axle Collar
リアアクスルカラー
x 1 PA-SB168F
Flanged Ball Bearing 1/4 x 3/8
フランジ ボール ベアリンク 1/4 x 3/8
x 1 PC-RFDT002RD
Right Hub
右ハフ
x 1 PC-RFDT003RD
Right Hub Insert
ライトハ ブインサ ート
x 1 PA-HM2506BK
Hex Head Screw
六角ビス
M2.5 x 6mm
x 1 PA-SP0214
Steel Pin 2 x 14mm
スチールピン 2 x 14mm
x 1 PA-SS0303BK
Set Screw M3 x 3mm
イモネジ M3 x 3mm
x 2 PA-SB0168
Ball Bearing 1/4 x 3/8
ボールベアリング 1/4 x 3/8
x 1 PC-RDT003RD
Differential Collar
デフカラー
x 1 PC-RMCS04
Differential Nut
デフナット
x 2 AW-AS100RD
Axle Spacer 1mm
アクスルスペーサー 1mm
x 12 PO-CDB101BK
Ceramic Diff. Ball 1/8”
セラミックデフバー 1/8”
x 2 PA-DR0001
Diff. Ring
デフリンク
x 2 PC-RFCH016RD
Battery & Shock Mount Post
バッテリー & ショックマウン
トポスト
x 1 PC-RFDT004RD
Left Hub
左ハフ

x 1 PT-NTW001
Rod Wrench / ロッドレンチ

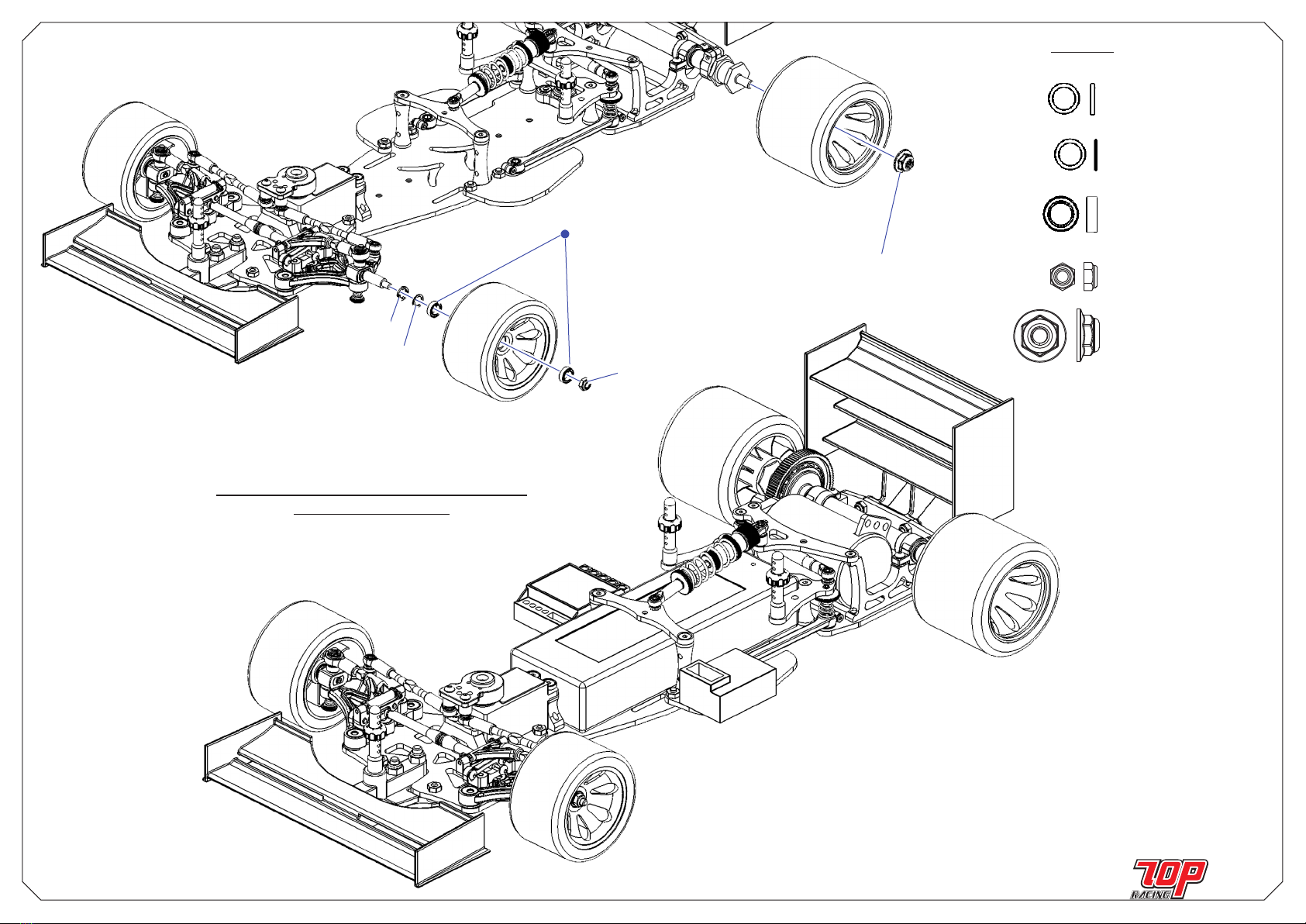

x 4 PA-SNF4BK
M4 Steel Serrated Wheel Nut Black
M4 スチールロックナット
x 4 PA-SB0805
Ball Bearing
ボールベアリンク
5 x 8 x 2.5mm
Page 5
x 2 AW-S150RD
Collar 3 x 5.5 x 1.5t
カラー 3 x 5.5 x 1.5t
x 4 AW-HBS004H
Ball Stud
ボ ー ルスタット
BAG 13
x 1 SS-KM01BK
Servo Saver - Mid Size
サーボセーバー - 中サイス
x 1 PC-RLK002
Tie Rod - 40mm
タイロッド - 40mm
PC-RFCH014RD x 1
Servo Mount
サー ボマウント
x 4 PC-RMBS02
Ball Cup 16mm
ボ ー ル カップ 16mm
x 2 PA-CM0306BK
Countersunk Screw M3 x 6mm
皿ビス M3 x 6mm
x 4 PA-CM0308BK
Countersunk Screw M3 x 8mm
皿ビス M3 x 8mm
x 2 PA-BM2510BK
Button Head Screw
ボタンヘッドネジ
M2.5 x 10mm
x 2 PA-BM2506BK
Button Head Screw
ボタンヘッドネジ
M2.5 x 6mm
x 1 PA-BM0306BK
Button Head Screw
ボタンヘッドネジ
M3 x 6mm
x 4 AW-BW31RD
Small M3 Bevel Washer Red
小型 M3 ベベルワッシャー赤
x 4 PA-CM0308BK
Countersunk Screw M3 x 8mm
皿ビス M3 x 8mm
x 2 PA-BM0310K
Button Head Screw
ボタンヘッドネジ
M3 x 10mm
x 2 PA-LN00M4
M4 Steel Lock Nuts
M4 スチールロックナット
x 4 PA-BPS3SV

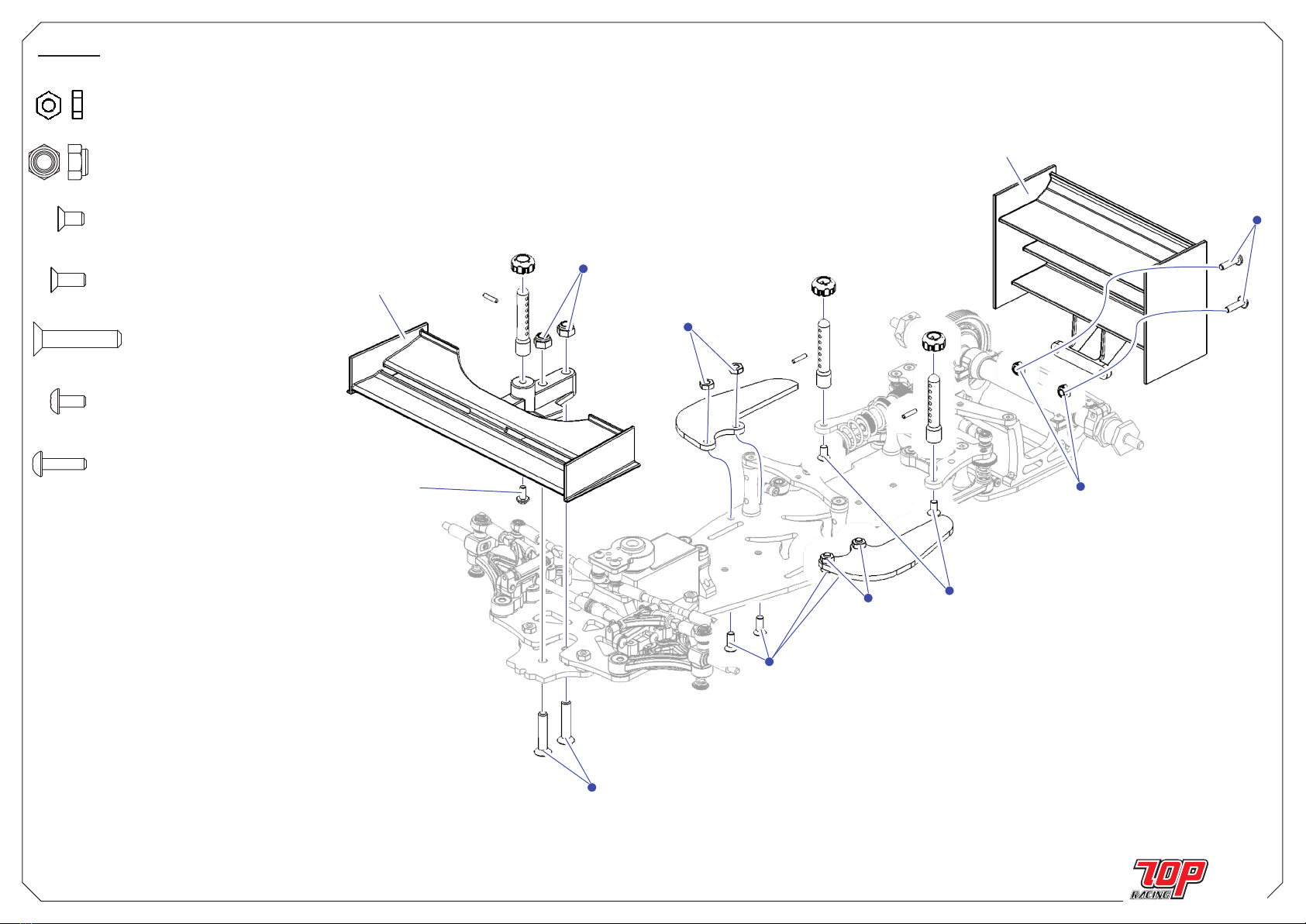

Body Clip
ボ デ ィ クリップ
x 2 PC-RFCHC008
Side Wing
サイド ウィング
BAG 14
BAG 15
BAG 16
x 4 PC-PMQS04
Body Post
ボディポスト
x 6 PA-FN00M3
M3 Nut
M3 ナット
x 2 AW-M5100RD
Collar 5 x 7 x 1.0t
カラー 5 x 7 x 1.0t
x 2 PA-LN00M3
M3 Lock Nut
M3 ロックナット
x 2 AW-M5050RD
Collar 5 x 7 x 0.5t
カラー 5 x 7 x 0.5t
x 1 PA-BM0308BK
Button Head Screw
ボタンヘッドネジ
M3 x 8mm
x 1 PA-ATC001
Antenna Cap
アンテナキャップ
x 1 PA-AP0001
Antenna Post
アンテナポスト
x 1 PA-AT0001 Antenna アンテナ
x 2 PA-CM0306BK
Countersunk Screw M3 x 6mm
皿ビス M3 x 6mm
x 4 PC-RCH019
Body Post Roll Pin
ボディポストロ ールピン
x 2 PA-CM0420BK
Countersunk Screw M4 x 20mm
皿ビス M4 x 20mm
x 1 PA-BM0306BK
Button Head Screw
ボタンヘッドネジ
M3 x 6mm
x 4 PC-PMQS04
Body Post Adjuster
ボ ディ ポ ストア ジャス タ ー
x 2 AW-S2650RD
Ball Stud Spacer
ボールスタットスペーサー
x 1 PC-RFCHC001
Main Chassis / メインシャーシ

King Pin Shim
キングピンシム
1.0mm
3.0mm
King Pin Shim
キングピンシム
1.0mm
2.0mm E-Clip
2.0mm E クリッフ
Page 6
ロアーフロントサスペンション / LOWER FRONT SUSPENSION
x 2 PA-BM2506BK
Button Head Screw M2.5 x 6mm
ボ タン ヘッド ネジ M2.5 x 6mm
x 2 PC-RMCS05
Upper Hinge Pin Clip 0.5mm / 1.0mm / 1.5mm
アッパ ー ヒン ジ ピン クリップ 0.5mm / 1.0mm / 1.5mm
x 4 PA-BM0308BK
Button Head Screw M3 x 8mm
ボ タン ヘッド ネジ M3 x 8mm
x 4 PA-ER0020
2.0mm E-Clip
2.0mm E クリッフ
x 4 PA-BM2508BK
Button Head Screw M2.5 x 8mm
ボ タン ヘッド ネジ M2.5 x 8mm
x 2 PC-RSU009
Upper Arm Hinge Pin
アッパーアームヒンジピン
x 2 PC-RLK001
Tie Rod 20mm
タイ ロット 20mm
x 2 PA-SS1818BK
Set Screw 1/8” x 1/8”
イモネジ 1/8” x 1/8”
x 2 PC-RSU008
King Pin
キングピン
x 2 PA-SS0303BK
Set Screw M3 x 3mm
イモネシ M3 x 3mm
x 4 AW-KS100RD
King Pin Shim 1.0mm
キングピンシム 1.0mm
x 2 AW-KS300RD
King Pin Shim 3.0mm
キングピンシム 3.0mm
BAG 1
BAG 2
x 2 PS-PF05050
Front Spring 0.5mm x 5 coils
フロントスプリング 0.5mm x 5 coils
BAG 3
FINISHED
完成
注意： 左右ロアーサスペンションは同一に組立てます。図のとおり、 各方向にサスマウ
ントインサートの取付け位置に気をつけて 下さい。
Note: The left and right lower suspension assemblies are identical Pay attention
to the orientation of the suspension mount insert for each location as shown.
注意：右側の組立てです。左側も対称に組立て下さい。
Note: Here is the right suspension assembly.
Assemble the left suspension in a symmetrical manner.
注意： 注意：キングピンオイルを塗布
Note: Apply king pin oil
左
LEFT
右
RIGHT
make 2
2個作成
Button Head Screw
ボタンヘッドネジ
M2.5 x 8mm
Button Head Screw
ボタンヘッドネジ
M3 x 8mm
Button Head Screw
ボタンヘッドネジ
M2.5 x 6mm
Tie Rod
タイロット
20mm
7.2mm
Set Screw
イモネジ
1/8” x 1/8”
Upper Arm Hinge Pin
アッパーアームヒンジピン
Upper Hinge Pin Clip
アッ パ ー ヒン ジ ピ ンクリップ
1.5mm
Upper Hinge Pin Clip
アッ パ ー ヒン ジ ピ ンクリップ
1.0mm
0.5mm
2.0mm E-Clip
2.0mm E クリッフ
King Pin
キングピン
Front Spring
フロントスプリング
0.5mm x 5 coils

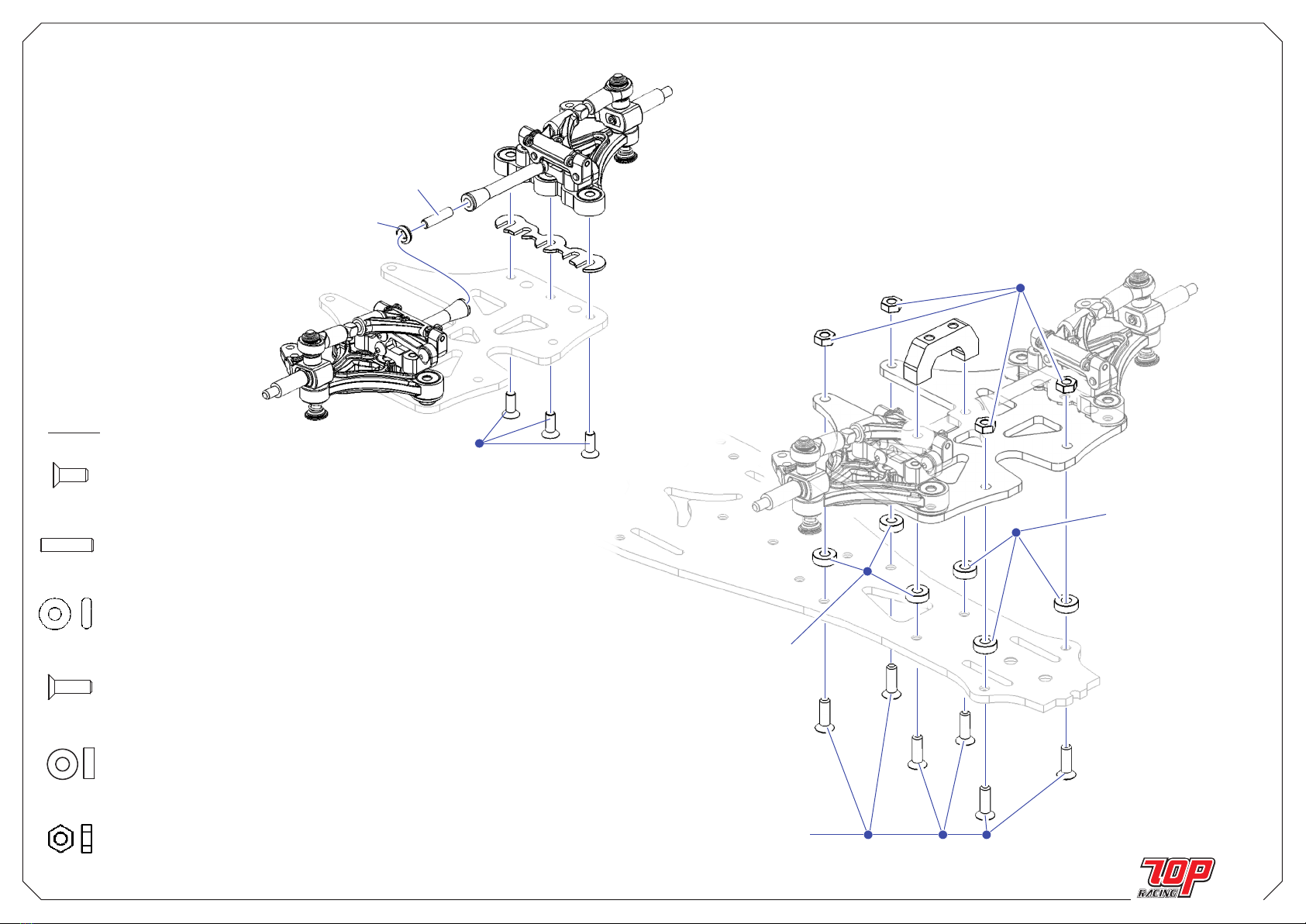

アッパーフロントサスペンション / UPPER FRONT SUSPENSION
フロントサスペンション / FRONT SUSPENSION
Set Screw
イモネシ
M3 x 3mm

Page 7
x 6 PA-CM0308BK
Countersunk Screw M3 x 8mm
皿ビス M3 x 8mm
x 6 PA-CM0310BK
Countersunk Screw M3 x 10mm
皿ビス M3 x 10mm
x 6 AW-M250RD
Ultra Wide Collar
ウルトラワイドカラ ー
3 x 7 x 2.5t
x 1 PC-RCH014
Damper O-Ring 30-deg
ダンパーOリング 30度
x 1 PC-RCH014
Front Cross Brace Insert
フロントクロスブレースインサート
x 4 PA-FN00M3
M3 Nut
M3 ナット
BAG 4
Countersunk Screw
皿ビス
M3 x 8mm
Front Cross Brace Insert
フロントクロスブレースインサート
Damper O-Ring 30-deg
ダンパーOリング 30度
Countersunk Screw
皿ビス
M3 x 10mm
Ultra Wide Collar
皿ビス
3mm x 7 x 2.5t
Ultra Wide Collar
皿ビス
3mm x 7 x 2.5t
M3 Nut
M3 ナット
サスペンション（続き）/ SUSPENSION (cont’d)

Page 8
x 2 PC-RSU011
Pivot Ball
ピ ボットボ ー ル
x 2 PA-FN00M3
M3 Nut
M3 ナット
x 4 PA-SCM207BK
Chess Head Screw
チェスヘッドネシ
M2 x 7mm
x 2 PA-CM0308BK
Countersunk Screw M3 x 8mm
皿ビス M3 x 8mm
x 2 PA-CM0306BK
Countersunk Screw M3 x 6mm
皿ビス M3 x 6mm
BAG 6
リア シャーシ / REAR CHASSIS
Pivot Ball
ピ ボット ボ ー ル
Pivot Ball
ピ ボット ボ ー ル
Countersunk Screw
皿ビス
M3 x 6mm
Countersunk Screw
皿ビス
M3 x 6mm
Button Head Screw
ボタンヘッドネジ
M3 x 6mm
Countersunk Screw
皿ビス
M3 x 6mm
Countersunk Screw
皿ビス
M3 x 8mm
Countersunk Screw
皿ビス
M3 x 6mm
Chess Head Screw
チェスヘッドネシ
M2 x 7mm
Chess Head Screw
チェスヘッドネシ
M2 x 7mm
M3 Nut
M3 ナット
Pivot Ball
ピ ボット ボ ー ル
x 7 PA-CM0306BK
Countersunk Screw M3 x 6mm
皿ビス M3 x 6mm
x 3 PC-RSU011
Pivot Ball
ピ ボットボ ー ル
BAG 5
x 2 PA-BM0306BK
Button Head Screw M3 x 6mm
ボ タン ヘッド ネジ M3 x 6mm
注意： ピボットボールの動きがしぶくならない程度
にピ ボットス クリュ ー ネジ を 締 め ま す。
Note: Tighten the Pivot Socket Screw as far as
it does not bind the free movement of the Pivot Ball.

Ball Cup 13mm
ボ ー ル カ ップ 13mm
Shock Cap Retainer
ショック キャップ リテ ー ナ ー
Page 9
リアサスペンションマウント / REAR SUSPENSION MOUNT クロスブレース / CROSS BRACE
リアサイド サスペンション / REAR SIDE SUSPENSION
リアセンター サスペンション / REAR CENTER SUSPENSION
Ball Stud
ボ ー ルス タット
Ball Stud
ボ ー ルス タット
Ball Stud Spacer
ボールスタットスペーサー
Collar 3 x 5.5 x 1.0t
カラー 3 x 5.5 x 1.0t
Countersunk Screw
皿ビス
M2.5 x 6mm
Countersunk Screw
皿ビス
M2.5 x 10mm
BAG 9
x 2 PA-ER0015
1.5mm E-Clip
1.5mm E- クリップ
x 1 PC-RSH002RD
Shock Cap Retainer
ショックキャップリテ ー ナ ー
x 1 PC-RSH003RD
Shock Guide Retainer
ショックガ イドリテ ー ナ ー
x 1 PP-012200
Shock O-Ring
ショック Oリンク
x 1 PC-RMBS02
Ball Cup 16mm
ボ ー ル カップ 16mm
x 1 PA-SS0303BK
Set Screw M3 x 3mm
イモネジ M3 x 3mm
BAG 7
x 1 AW-S2650RD
Ball Stud Spacer
ボールスタットスペーサー
x 2 PA-CM2506BK
Countersunk Screw M2.5 x 6mm
皿ビス M2.5 x 6mm
x 1 PA-CM2510BK
Countersunk Screw M2.5 x 10mm
皿ビス M2.5 x 10mm
x 3 AW-HBS004H
Ball Stud
ボ ー ルスタット
x 2 AW-S100RD
Collar 3 x 5.5 x 1.0t
カラー 3 x 5.5 x 1.0t
x 2 PA-SS0310BK
Set Screw M3 x 10mm
イモネジ M3 x 10mm
x 2 PS-PS06560
Side Spring 0.65mm x 6 coils
サイドスプリング 0.65mm x 6 コイル 2.5mm
Set Screw M3 x 8mm
イモネジ M3 x 8mm
Set Screw M3 x 8mm
イモネジ M3 x 8mm
Ball Cup 8.75mm
ボ ー ル カ ップ 8.75mm
Ball Cup 8.75mm
ボ ー ル カ ップ 8.75mm
Countersunk Screw
皿ビス
M2.5 x 6mm
Ball Stud
ボ ー ルス タット
Set Screw M3 x 10mm
イモネシ M3 x 10mm
Set Screw M3 x 10mm
イモネシ M3 x 10mm
Collar 3 x 5.5 x 1.0t
カラー 3 x 5.5 x 1.0t
make 2
2個作成
Side Spring 0.65mm x 6 coils
サイドスプリング 0.65mm x 6 コイル
Shock Guide Retainer
ショックガ イドリテ ー ナ ー
Shock O-Ring
ショック Oリンク 1.5mm E-Clip
1.5mm E- クリップ
Set Screw M3 x 3mm
イモネジ M3 x 3mm
Center Shock Spring
センター ショックスプリンク
1.2mm x 8 coils
FINISHED
完成
13mm
3mm
BAG 8
x 2 PA-SS0308BK
Set Screw M3 x 8mm
イモネジ M3 x 8mm
x 2 PC-RMBS01
Ball Cup 8.75mm
ボ ー ル カップ 8.75mm
ボールカップを13 mm長に切る
Note: Cut the Ball Cup to 13mm long.
注意： カーボン材の破損を防ぐために、2箇所の穴を M3ねじ切り
で事前処理します。その際穴の半分の深さだけ にして下さい。そう
で な い と 、穴 が 緩 く な り 過 ぎ ま す 。
Note: To avoid breakage of the carbon material, pre-tapp the
2 holes with an M3 tapper before screwing in the set screws.
Do it ONLY half the depth of the holes; otherwise the holes will
become too loose.
注意：シリコンオイルを加える
Note: add silicone oil

Page 10
BAG 7
BAG 10
x 1 PA-CM2506BK
Countersunk Screw M2.5 x 6mm
皿ビス M2.5 x 6mm
x 1 AW-HBS004H
Ball Stud
ボ ー ルスタット
x 4 PA-CM0306BK
Countersunk Screw M3 x 6mm
皿ビス M3 x 6mm
Countersunk Screw
皿ビス
M3 x 6mm
Countersunk Screw
皿ビス
M3 x 6mm
Ball Stud
ボ ー ルス タット
Countersunk Screw
皿ビス
M2.5 x 6mm
Countersunk Screw
皿ビス
M2.5 x 6mm
リア サスペンション組立て / REAR SUSPENSION ASSEMBLY
x 2 PA-CM2506BK
Countersunk Screw M2.5 x 6mm
皿ビス M2.5 x 6mm
x 4 PA-CM0306BK
Countersunk Screw M3 x 6mm
皿ビス M3 x 6mm

Page 11
Button Head Screw
ボタンヘッドネジ
M2.5 x 8mm
Collar 3 x 5.5 x 1.0t
カラー 3 x 5.5 x 1.0t
Flanged Ball Bearing
フランジ ボール ベアリンク
1/4 x 3/8
Flanged Ball Bearing
フランジ ボール ベアリンク
1/4 x 3/8
Axle Spacer 1mm
アクスルスペーサー 1mm
Hex Head Screw
六角ビス
Axle Spacer 1mm
アクスルスペーサー 1mm

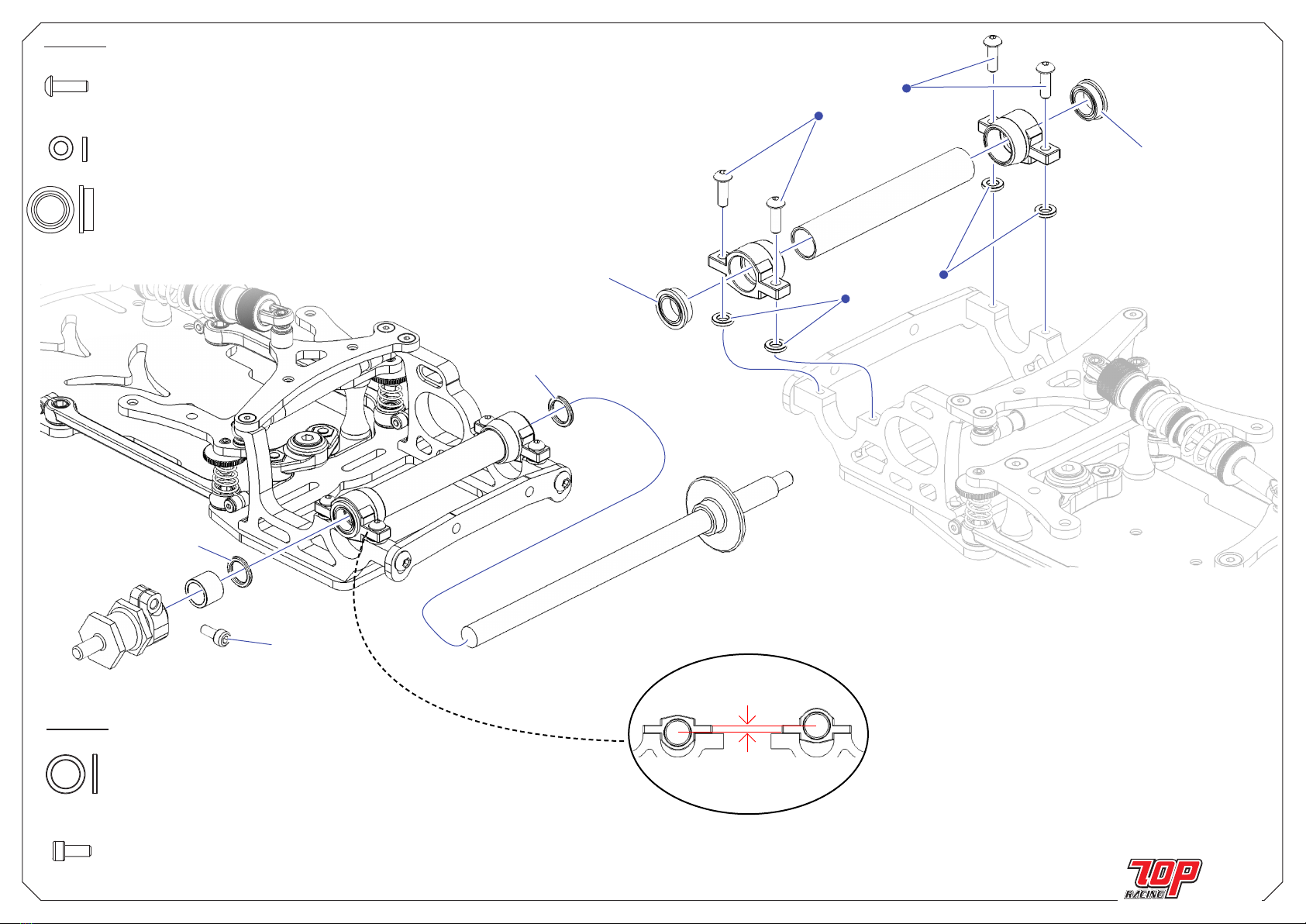

リアアクスル 組立て / REAR AXLE ASSEMBLY
BAG 11
x 4 PA-BM2508BK
Button Head Screw M2.5 x 8mm
ボ タン ヘッド ネジ M2.5 x 8mm
x 4 AW-S100RD
Collar 3 x 5.5 x 1.0t
カラー 3 x 5.5 x 1.0t
x 2 PA-SB168F
Flanged Ball Bearing
フランジ ボールベアリンク
1/4 x 3/8
BAG 12
x 1 PA-HM2506BK
Hex Head Screw
六角ビス
M2.5 x 6mm
2.5mm
ベアリングキャリア B 方向付け
Bearing Carrier B Orientation.
x 2 AW-AS100RD
Axle Spacer 1mm
アクスルスペーサー 1mm

Set Screw M3 x 3mm
イモネジ M3 x 3mm
Page 12
Note: Use the differential adjust nut to adjust the tightness
of the diff. according to track condition.
注意： 路面状況に合わせてデフのきつさを デフアジャストナットで調整
BAG 12
x 12 PO-CDB112BK
Ceramic Diff. Ball 1/8”
セラミックデフボール 1/8”
x 1 PA-SP0214
Steel Pin
スチールピン
2 x 14mm
x 2 PA-SB0168
Ball Bearing 1/4 x 3/8
ボールベアリンク 1/4 x 3/8
x 1 PC-RDT003RD
Differential Collar
デフカラー
x 1 PA-SB168F
Flanged Ball Bearing
フランジ ボールベアリンク
1/4 x 3/8
Ball Bearing 1/4 x 3/8
ボールベアリンク 1/4 x 3/8
Flanged Ball Bearing
フランジ ボール ベアリンク
1/4 x 3/8
Ceramic Diff. Ball 1/8”
セラミックデフボール 1/8”
Ball Bearing 1/4 x 3/8
ボールベアリンク 1/4 x 3/8
Steel Pin
スチールピン
2 x 14mm
Differential Collar
デフカラー
x 1 PA-SS0303BK
Set Screw M3 x 3mm
イモネジ M3 x 3mm
リア デフ / REAR DIFFERENTIAL

x 4 AW-HBS004H
Ball Stud
ボ ー ルスタット
x 2 PA-CM0306BK
Countersunk Screw M3 x 6mm
皿ビス M3 x 6mm
x 4 PA-CM0308BK
Countersunk Screw M3 x 8mm
皿ビス M3 x 8mm
BAG 13
x 4 PC-RMBS02
Ball Cup - 16mm
ボ ー ル カップ - 16mm
x 2 PC-RLK002
Tie Rod - 40mm
タイロッド - 40mm
x 2 AW-S2650RD
Ball Stud Spacer
ボールスタットスペーサー
x 2 PA-BM2510BK
Button Head Screw M2.5 x 10mm
ボタンヘッドネジ M2.5 x 10mm
ステアリング組立て / STEERING ASSEMBLY
Ball Stud Spacer
ボールスタットスペーサー
Ball Stud
ボ ー ルス タット
Button Head Screw
ボタンヘッドネジ
M2.5 x 10mm
make 2
2個作成
27.1mm
Ball Cup - 16mm
ボールカップ - 16mm
Ball Cup - 16mm
ボールカップ - 16mm
Tie Rod - 45mm
タイロッド - 45mm
x 1 PA-BM0306BK
Button Head Screw M3 X 6mm
ボ タン ヘッド ネジ M3 X 6mm
x 2 PA-BM2506BK
Button Head Screw M2.5 X 6mm
ボ タン ヘッド ネジ M2.5 X 6mm
Button Head Screw
ボタンヘッドネジ
M2.5 x 6mm
x 2 AW-S150RD
Collar 3 x 5.5 x 1.5t
カラー 3 x 5.5 x 1.5t
Button Head Screw
ボタンヘッドネジ
M3 x 6mm
Countersunk Screw
皿ビス
M3 x 6mm
Countersunk Screw
皿ビス
M3 x 8mm
Button Head Screw
ボタンヘッドネジ
M2.5x 6mm
Ball Stud
ボ ー ルス タット
Ball Stud
ボ ー ルス タット
Collar 3 x 5.5 x 1.5t
カラー 3 x 5.5 x 1.5t
Collar 3 x 5.5 x 1.5t
カラー 3 x 5.5 x 1.5t
Page 13

Page 14
*NOTE: Sold Separately
*注意： 別売
*NOTE: Sold Separately
*注意： 別売
x 2 PA-CM0306BK
Countersunk Screw M3 x 6mm
皿ビス M3 x 6mm
x 4 PA-CM0308BK
Countersunk Screw M3 x 8mm
皿ビス M3 x 8mm
BAG 14
x 6 PA-FN00M3
M3 Nut
M3 ナット
x 2 PA-LN00M4
M4 Steel Lock Nuts
M4 スチールロックナット
x 2 PA-CM0420BK
Countersunk Screw M4 x 20mm
皿ビス M4 x 20mm
x 1 PA-BM0306BK
Button Head Screw M3 X 6mm
ボ タン ヘッド ネジ M3 X 6mm
x 2 PA-BM0310BK
Button Head Screw M3 X 10mm
ボ タン ヘッド ネジ M3 X 10mm Button Head Screw
ボタンヘッドネジ
M3 x 6mm
M3 Nut
M3 ナット
M4 Steel Lock Nuts
M4 スチールロックナット
M3 Nut
M3 ナット
M3 Nut
M3 ナット
Countersunk Screw
皿ビス
M4 x 20mm
Button Head Screw
ボタンヘッドネジ
M3 x 10mm
Countersunk Screw
皿ビス
M3 x 8mm
Countersunk Screw
皿ビス
M3 x 6mm

Page 15
x 4 PA-SNF4BK
M4 Steel Serrated Wheel Nut Black
M4 スチールセレートホイルナット
BAG 15
x 2 PA-LN00M3
M3 Lock Nut
M3 ロックナット
x 2 AW-M5100RD
Collar 5 x 7 x 1.0t
カラー 5 x 7 x 1.0t
x 2 AW-M5050RD
Collar 5 x 7 x 0.5t
カラー 5 x 7 x 0.5t
x 4 PA-SB0805
Ball Bearing 5 x 8 x 2.5mm
ボールベアリンク 5 x 8 x 2.5mm
M3 Lock Nut
M3 ロックナット
M4 Steel Serrated Wheel Nut Black
M4 ス チ ー ル セレ ー トホ イル ナット
Collar 5 x 7 x 1.0t
カラー 5 x 7 x 1.0t
Collar 5 x 7 x 0.5t
カラー 5 x 7 x 0.5t
Ball Bearing 5 x 8 x 2.5mm
ボールベアリンク 5 x 8 x 2.5mm
Your Rebel F1 is now ready to RUN!!!
Rebel F1 走行用意!!!

サイドスプリンク
SIDE SPRING
ボトムプレート側
SIDE OF BOTTOM PLATE
ダンパーチューブ / Damper Tube
mm
mm
mm
セッティング記録 / SETUP RECORD
名前: Name:
日付:
Date:
トラック:
Track:
国籍: Country:
条件: Condition:
温度: Temperature:
フロントエンド / FRONT END:
ライドハイト / RIDE HEIGHT mm
キャンバーアングル / CAMBER ANGLE deg.
キングピン潤滑油 / KING PIN LUBE
-------- / TOE
メモ / NOTES:
メモ / NOTES:
ボディー / BODY SHELLS
フロントス ポイラー / FRONT SPOILER
リアウィング / REAR WING
モーター / MOTOR
ギア / GEAR
バッテリー / BATTERY
ステアリングトラベ ル / STEERING TRAVEL ステアリング感 度 / STEERING EXPO スロットル感度 / THROTTLE EXPO
ブレーキ エンドポイント / BRAKE E.P.
ESC セッティンク / ESC SETTINGS
リアエンド / REAR END:
サスペンション
マウントインサート
SUSUPENSION MOUNT INSERT
アッパ ーアーム マウント
UPPER ARM MOUNTS
Upper Middle Lower
mm
mm
センター ショック
CENTER SHOCK
タイヤ / TIRES:
ショックスプリンク / SHOCK SPRING ショックオイル / SHOCK OIL
フォームインサート / FOAM INSERT
メモ / NOTES:
フロントタイヤ / FRONT TIRES
タイヤ / TIRE
直径 / DIAMETER mm
ホイル / WHEEL
添加剤 / ADDITIVE
リアタイヤ / REAR TIRES
タイヤ / TIRE
直径 / DIAMETER mm
ホイル / WHEEL
添加剤 / ADDITIVE
メモ NOTES:
mm
R-F01
mm ボトムプレートの後部
REAR OF BOTTOM PLATE
ライドハイト
RIDE HEIGHT
デフボール / Diff. Balls
mm
mm
-
+deg.deg.
mm
mm
mmR mmF
mm
mm
mm
mm
O リンク O-RING deg
フロントスプリンク
FRONT SPRING
mm
USE NOT USE
ロールアウト / ROLLOUT :
(スパーギア/SPUR GEAR T ピニオンギア/PINION GEAR T )
( タイア径 /TIRE DIAMETER mm x 3.1416 ) =
ステアリングブロック
STEERING BLOCK
2 1
mm
セ ン タ ー プ ー リ ー ナ ッ ト： CENTER PULLEY NUT :
キツめ Tight (ボールジョイント動作やや自由 / Semi-free ball joint movement)
揺め Loose (ボールジョイント動作自由 / Free ball joint movement)
ベアリングキャリア B 方向付け
Bearing Carrier B Orientation.
2.5mm

サイドスプリンク
SIDE SPRING
ボトムプレート側
SIDE OF BOTTOM PLATE
ダンパーチューブ / Damper Tube
mm
mm
mm
セッティング記録 / SETUP RECORD
名前: Name:
日付:
Date:
トラック:
Track:
国籍: Country:
条件: Condition:
温度: Temperature:
フロントエンド / FRONT END:
ライドハイト / RIDE HEIGHT mm
キャンバーアングル / CAMBER ANGLE deg.
キングピン潤滑油 / KING PIN LUBE
-------- / TOE
メモ / NOTES:
メモ / NOTES:
ボディー / BODY SHELLS
フロントス ポイラー / FRONT SPOILER
リアウィング / REAR WING
モーター / MOTOR
ギア / GEAR
バッテリー / BATTERY
ステアリングトラベ ル / STEERING TRAVEL ステアリング感 度 / STEERING EXPO スロットル感度 / THROTTLE EXPO
ブレーキ エンドポイント / BRAKE E.P.
ESC セッティンク / ESC SETTINGS
リアエンド / REAR END:
サスペンション
マウントインサート
SUSUPENSION MOUNT INSERT
アッパ ーアーム マウント
UPPER ARM MOUNTS
Upper Middle Lower
mm
mm
センター ショック
CENTER SHOCK
タイヤ / TIRES:
ショックスプリンク / SHOCK SPRING ショックオイル / SHOCK OIL
フォームインサート / FOAM INSERT
メモ / NOTES:
フロントタイヤ / FRONT TIRES
タイヤ / TIRE
直径 / DIAMETER mm
ホイル / WHEEL
添加剤 / ADDITIVE
リアタイヤ / REAR TIRES
タイヤ / TIRE
直径 / DIAMETER mm
ホイル / WHEEL
添加剤 / ADDITIVE
メモ NOTES:
mm
R-F01
mm ボトムプレートの後部
REAR OF BOTTOM PLATE
ライドハイト
RIDE HEIGHT
デフボール / Diff. Balls
mm
mm
-
+deg.deg.
mm
mm
mmR mmF
mm
mm
mm
mm
O リンク O-RING deg
フロントスプリンク
FRONT SPRING
mm
USE NOT USE
ロールアウト / ROLLOUT :
(スパーギア/SPUR GEAR T ピニオンギア/PINION GEAR T )
( タイア径 /TIRE DIAMETER mm x 3.1416 ) =
ステアリングブロック
STEERING BLOCK
2 1
mm
セ ン タ ー プ ー リ ー ナ ッ ト： CENTER PULLEY NUT :
キツめ Tight (ボールジョイント動作やや自由 / Semi-free ball joint movement)
揺め Loose (ボールジョイント動作自由 / Free ball joint movement)
ベアリングキャリア B 方向付け
Bearing Carrier B Orientation.
2.5mm
1.5 1.5
0
0
0
std. ZEN (103)
ZEN (103)
53 55
std. std.
PARAGON PARAGON
std.
std.
45
75
n/a
50k cst
1
112 pcs
3
4.5 4.5
std.
1
1.5
4
1.5
2000 cst
30
1
1
4
TRG
FRONT SPOLIER
55
96 31 43.55
TRG TRG
17.5

Page 18
Rebel F1 Standard Part List
Chassis
PC-PMQS04 Body Post Set
PC-RCH010RD Adjuster Tube Red (Rear)
PC-RCH015RD 18mm Standoff
PC-RCH019 Body Post Roll Pin
PC-RFCH012RD Motor Plate Red
PC-RFCH013RD Mount Plate Red
PC-RFCH014RD Sevro Mount
PC-RFCH015RD Sevro Mount Front
PC-RFCH016RD Battery & Shock Mount Post
PC-RFCHC001 Main Chassis
PC-RFCHC002 Bottom Plate
PC-RFCHC003 Cross Brace
PC-RFCHC004 Front Arm Mount - Wide
PC-RFCHC006 Shock Mount
PC-RFCHC007 Battery & Shock Mount Plate
PC-RFCHC008 Side Wing
PC-RFCHC009 Wing Mount
PC-RMAS07 Bearing Carrier B (2pcs)
PC-RMBS04 Spring Adjuster (4pcs)
Drive Shaft
PA-DR0001 Diff. Ring (2pcs)
PC-RDT001BK Rear Axle
PC-RFDT002RD Right Hub
PC-RDT003RD Differential Collar
PC-RFDT004RD Left Hub
PC-RFDT003RD Right Hub Insert
PC-RMCS04 Differential Nut (4pcs)
PO-CDB112BK Ceramic Ball 1/8" (12pcs)
PC-RFDT001RD Rear Axle Collar
PA-SP0214 Steel Pin 2x14mm (5pcs)
Ball Bearing
PA-SB168F Flanged Steel Ball Bearing 1/4 x 3/8 (2pcs)
PA-SB0805 Steel Ball Bearing 5 x 8 x 2.5mm (2pcs)
PA-SB0168 Steel Ball Bearing 1/4 x 3/8 (2pcs)
Suspension
PC-RFCH011 Inline Front Axle
PC-RCH011RD Dampner Tube
PC-RCH012 Dampner Rod
PC-RFCH010RD Front Cross Brace Tube
PC-RCH014 Front Cross Brace Insert
PC-RLK001 Tie-Rod 20mm (2pcs)
PC-RMAS01 Front Suspension Arm Ver.2 (2pcs)
PC-RMAS02 Upper Arm Set
PC-RMAS06 Inline Steering Block (2pcs)
PC-RMAS04 Bottom Pivot Socket
PC-RMBS01 Ball Cup - 8.75mm (5pcs)
PC-RMCS05 Upper Hinge Pin Clip Set
(0.5, 1.0 & 1.5mm each 2pcs)
PC-RMDS04 Link (2pcs)
PC-RSU002RD Reactive Adjuster
PC-RSU003RD Suspension Mount Insert (3pcs)
PC-RSU008 King Pin (2pcs)
PC-RSU009 Upper Arm Hinge Pin (2pcs)
PC-RSU010 Front Suspension Ball (4pcs)
PC-RSU011 Pivot Ball (3pcs)
PC-RSU013RD Pivot Socket Screw & Insert
PC-RMDS06 Spring Cup (4pcs)
Shock Absorber
PC-RSHS01RD Shock Set (1set)
PC-RMBS03 Shock Cap (3pcs)
PC-RSH004RD Shock Spring Retainer
PC-RSH005 Shock Spring Adjuster
PC-RSH006 Shock Shaft
PC-RSH007 Shock Pistion
PC-RSH008 Shock Guide
PC-RSH009 Shock Bladder (3pcs)
PC-RSH101RD Shock Body
PP-012200 Shock O-Ring (3pcs)
Spring
PS-PC12080 Center Shock Spring 1.2mm x 8 coils
PS-PF05050 Front Spring 0.5mm x 5coils (2pcs)
PS-PS06560 Side Spring 0.65mm x 6 coils (2pcs)
Spur Gear
SG-K64096 Spur Gear 64P 96T - Kit Std
Linkage
AW-HBS004H 4.3 Ball Stud
PC-RLK002 Tie-Rod 40mm (2pcs)
PC-RMBS02 Ball Cup - 16mm (5pcs)
SS-KM01BK Servo Savers Mid size w/holes
Accessores
AW-AS050RD Pan Car Rear Axle Spacer - 0.5mm (8pcs)
AW-AS100RD Pan Car Rear Axle Spacer - 1mm (8pcs)
AW-AS200RD Pan Car Rear Axle Spacer - 2mm (8pcs)
AW-KS050RD Pan Car King Pin Spacer - 0.5mm (8pcs)
AW-KS100RD Pan Car King Pin Spacer - 1mm (8pcs)
AW-KS200RD Pan Car King Pin Spacer - 2mm (8pcs)
AW-KS300RD Pan Car King Pin Spacer - 3mm (8pcs)
AW-M250RD Ultra Wide 3mm x 2.5t Collar Red (10 pcs)
PA-BPS3SV Body Clip (20pcs)
PA-FN00M3 Flat Nut M3 (10pcs)
PA-LN00M3 M3 Steel Nylon Lock Nut (10 pcs)
PA-LN00M4 M4 Steel Nylon Lock Nut (10 pcs)
PC-RLB001 Rebel Decal Sticker
PA-ER0015 1.5mm E-Clip (10pcs)
PA-ER0020 2.0mm E-Clip (30pcs)
Screw
PA-BM0306BK M3x6mm Botton Head Screw (10pcs)
PA-BM0308BK M3x8mm Botton Head Screw (10pcs)
PA-BM2504BK M2.5x4mm Botton Head Screw (8pcs)
PA-BM2506BK M2.5x6mm Botton Head Screw (8pcs)
PA-BM2508BK M2.5x8mm Botton Head Screw (8pcs)
PA-BM2510BK M2.5x10mm Botton Head Screw (8pcs)
PA-BM2512BK M2.5x12mm Botton Head Screw (8pcs)
PA-CM0306BK M3x6mm Countersunk Head Screw (10pcs)
PA-CM0308BK M3x8mm Countersunk Head Screw (10pcs)
PA-CM0310BK M3x10mm Countersunk Head Screw (10pcs)
PA-CM0420BK M4x20mm Countersunk Head Screw (8pcs)
PA-CM2506BK M2.5x6mm Countersunk Head Screw (8pcs)
PA-CM2508BK M2.5x8mm Countersunk Head Screw (8pcs)
PA-CM2510BK M2.5x10mm Countersunk Head Screw (8pcs)
PA-CM2512BK M2.5x12mm Countersunk Head Screw (8pcs)
PA-SCM207BK M2 x 7mm Chess Head Screw (8pcs)
PA-SS0303BK Steel Set Screw M3 x 3 (10pcs)
PA-SS0306BK Steel Set Screw M3 x 6 (10pcs)
PA-SS0308BK Steel Set Screw M3 x 8 (10pcs)
PA-SS0310BK Steel Set Screw M3 x 10 (8pcs)
Option Parts List
Drive Shaft
PA-DR0003 Lightweight Diff. Ring (2pcs)
Ball Bearing
PO-CBST08 Ceramic Ball Bearing Set for T.O.P. Rebel F1 (9pcs)
PO-CB0168 Ceramic Ball Bearing 1/4 x 3/8 inch (1pc)
PO-CB168F Ceramic Ball Bearing 1/4 x 3/8 inch F (1pc)
PO-CB0805 Ceramic Ball Bearing 5 x 8 2.5mm (1pc)
Suspension
PO-RCH006 Option Front Axle (each 2pcs)
PC-RSU005RD Rebel - Front Suspension Arm Spacer Set (0.5, 1 & 2mm each 2pcs)
PC-RSU006RD Rebel - Reactive Adjuster Spacer Set (0.5, 1 & 2mm each 2pcs)
PC-RSU007RD Rebel - Upper Hinge Pin Holder Spacer Set (0.5, 1 & 2mm each 2pcs)
Spring
PS-PC10080 Rebel - Center Shock Spring 1.0mm x 8 coils
PS-PC12080 Rebel - Center Shock Spring 1.2mm x 8 coils
PS-PC13080 Rebel - Center Shock Spring 1.3mm x 8 coils
PS-PF04545 Rebel - Front Spring 0.45mm x 4.5 coils (2pcs)
PS-PF05045 Rebel - Front Spring 0.5mm x 4.5 coils (2pcs)
PS-PS05060 Rebel - Side Spring 0.50mm x 6 coils (2pcs)
PS-PS06060 Rebel - Side Spring 0.60mm x 6 coils (2pcs)
PS-PS06560 Rebel - Side Spring 0.65mm x 6 coils (2pcs)
Spur Gear
SG-K64076 Spur Gear 64P 76T SG-K64088 Spur Gear 64P 88T
SG-K64078 Spur Gear 64P 78T SG-K64096 Spur Gear 64P 96T
SG-K64080 Spur Gear 64P 80T SG-K64104 Spur Gear 64P 104T
SG-K64082 Spur Gear 64P 82T SG-K64108 Spur Gear 64P 108T
SG-K64084 Spur Gear 64P 84T SG-K64112 Spur Gear 64P 112T
SG-K64086 Spur Gear 64P 86T
Accessores
AW-FN03RD Aluminum Flat Nut M3 Red ( 5pcs)
AW-LN03RD M3 Aluminum Nylon Nut Red (8 pcs)
PA-BW0060 Balance Weight 5g & 10g
Screw
PA-SS0303 M3x 3mm Stainless Steel Hex Socket Set Screw (10 pcs)
PA-SS0306 M3x 6mm Stainless Steel Hex Socket Set Screw (10 pcs)
PA-SS0308 M3x 8mm Stainless Steel Hex Socket Set Screw (10 pcs)
PA-SS0310 M3x10mm Stainless Steel Hex Socket Set Screw (8 pcs)

Page 19
Rebel F1 標準パーツリスト
シャーシ
PC-PMQS04 ボディポスト
PC-RCH010RD ア ジ ャス タ ー チ ュ ーフ
PC-RCH015RD スタンドオフ 18mm
PC-RCH019 ボディポストロ ールピン
PC-RFCH012RD モ ー タ ープ レ ート
PC-RFCH013RD マ ウ ントプ レ ー ト
PC-RFCH014RD サ ー ボマウント
PC-RFCH015RD サ ー ボマウントフロント
PC-RFCH016RD バッテリー & ショックマウントポスト
PC-RFCHC001 メインシャーシ
PC-RFCHC002 ボトムプレート
PC-RFCHC003 クロス ブレース
PC-RFCHC004 フロントアームマウント - ワイド
PC-RFCHC006 ショックマウント
PC-RFCHC007 バッテリー & ショックマウントプレート
PC-RFCHC008 サイド ウィン グ
PC-RFCHC009 ウィング マウント
PC-RMAS07 ベアリング キャリア B (2 個)
PC-RMBS04 スプリングアジャスター (4 個)
ドライブシャフト
PA-DR0001 デフリンク (2 個)
PC-RDT001BK リアアクスル
PC-RFDT002RD 右ハブ
PC-RDT003RD デフカラー
PC-RFDT004RD 左ハブ
PC-RFDT003RD 右ハブインサート
PC-RMCS04 デフナット (4 個)
PO-CDB112BK セラミックデフボール 1/8” (12 個)
PC-RFDT001RD リアアクスルカラー
PA-SP0214 スチールピン 2x14mm (5 個)
ボールベアリング
PA-SB168F フランジスチールボールベアリング
1/4 x 3/8 (2 個)
PA-SB0805 スチールボールベアリング
5 x 8 x 2.5 mm (2 個)
PA-SB0168 スチールボールベアリング
1/4 x 3/8 (2 個)
サスペンション
PC-RFCH011 インライン フロントアクスル
PC-RCH011RD ダ ン パ ー チ ュ ーフ
PC-RCH012 ダ ンパ ー ロ ット
PC-RFCH010RD フロントクロスブレスチューフ
PC-RCH014 フロントクロスブレースインサート
PC-RLK001 タイロット 20mm (2 個)
PC-RMAS01 フロント サスアーム Ver.2 (2 個)
PC-RMAS02 アッパーアームセット
PC-RMAS06 インラインステアリングブロック (2 個)
PC-RMAS04 ボトム ピ ボットソケット
PC-RMBS01 ボールカップ - 8.75mm (5 個)
PC-RMCS05 アッ パ ー ヒ ンジ ピ ン クリップ
(0.5, 1.0 & 1.5mm each 2 個)
PC-RMDS04 リンク (2 個)
PC-RSU002RD リ アク テ ィ ブ ア ジ ャス タ ー
PC-RSU003RD サスマウントインサート (3 個)
PC-RSU008 キングピン (2 個)
PC-RSU009 アッパーアームヒンジピン (2 個)
PC-RSU010 フロントサスペンションボール (4 個)
PC-RSU011 ピボットボール (3 個)
PC-RSU013RD ピボットソケットネシ & インサート
PC-RMDS06 スプリングカップ (4 個)
ショックアブソーバー
PC-RSHS01RD ショックセット (1set)
PC-RMBS03 ショックキャッフ (3 個)
PC-RSH004RD スプリングリテ ーナ ー
PC-RSH005 シ ョッ ク スプ リ ン グ ア ジ ャス タ ー
PC-RSH006 ショックシ ャフト
PC-RSH007 ショックピストン
PC-RSH008 ショックガ イト
PC-RSH009 ショックブラダー (3 個)
PC-RSH101RD ショックボディー
PP-012200 ショック Oリンク (3 個)
スプリング
PS-PC12080 センターショックスプリンク x 8 coils
PS-PF05050 フロントスプリング 0.5mm x 5coils (2 個)
PS-PS06560 サイドスプリング 0.65mm x 6 coils (2 個)
スパーギア
SG-K64096 スパーギア 64P 96T -キット標準
リンケージ
AW-HBS004H 4.3 ボールスタット
PC-RLK002 タイロッド 40mm (2 個)
PC-RMBS02 ボールカップ - 16mm (5 個)
SS-KM01BK サーボセーバーミドルサイズ ホール付き
アクセサリー
AW-AS050RD アクスルスペーサー - 0.5mm (8 個)
AW-AS100RD アクスルスペーサー - 1mm (8 個)
AW-AS200RD アクスルスペーサー - 2mm (8 個)
AW-KS050RD キングピンシム - 0.5mm (8 個)
AW-KS100RD キングピンシム - 1mm (8 個)
AW-KS200RD キングピンシム - 2mm (8 個)
AW-KS300RD キングピンシム - 3mm (8 個)
AW-M250RD ウルトラワイドカラー 3mm x 2.5t Collar Red (10 個)
PA-BPS3SV ボディ クリップ (20 個)
PA-FN00M3 M3 ナット (10 個)
PA-LN00M3 M3 スチールナイロンロックナット (10 個)
PA-LN00M4 M4スチールロックナット (10 個)
PC-RLB001 Rebel デカールステッカー
PA-ER0015 1.5mm E- クリップ (10 個)
PA-ER0020 Eクリッフ 2.0mm (30 個)
ネジ
PA-BM0306BK M3x6mm ボタンヘッドネジ (10 個)
PA-BM0308BK M3x8mm ボタンヘッドネジ (10 個)
PA-BM2504BK M2.5x4mm ボタンヘッドネジ (8 個)
PA-BM2506BK M2.5x6mm ボタンヘッドネジ (8 個)
PA-BM2508BK M2.5x8mm ボタンヘッドネジ (8 個)
PA-BM2510BK M2.5x10mm ボタンヘッドネジ (8 個)
PA-BM2512BK M2.5x12mm ボタンヘッドネジ (8 個)
PA-CM0306BK M3x6mm 皿ビス (10 個)
PA-CM0308BK M3x8mm 皿ビス (10 個)
PA-CM0310BK M3x10mm 皿ビス(10 個)
PA-CM0420BK M4x20mm 皿ビス (8 個)
PA-CM2506BK M2.5x6mm 皿ビス (8 個)
PA-CM2508BK M2.5x8mm 皿ビス (8 個)
PA-CM2510BK M2.5x10mm 皿ビス (8 個)
PA-CM2512BK M2.5x12mm 皿ビス (8 個)
PA-SCM207BK M2 x 7mm チェスヘッドネシ (8 個)
PA-SS0303BK イモネジ M3 x 3 (10 個)
PA-SS0306BK イモネジ M3 x 6 (10 個)
PA-SS0308BK イモネジ M3 x 8 (10 個)
PA-SS0310BK イモネジ M3 x 10 (8 個)
オプションパ ー ツリスト
ドライブシャフト
PA-DR0003 軽量デフリング (2 個)
ボールベアリング
PO-CBST08 セラミックボールベアリングセット T.O.P. Rebel F1 (9 個)
PO-CB0168 1/4 x 3/8 セラミックボールベアリング (1個)
PO-CB168F 1/8 x 5/16F セラミックボールベアリング (1個)
PO-CB0805 1/4 x 3/8F セラミックボールベアリング (1個)
サスペンション
PO-RCH006 オプションフロントアクスル
PC-RSU005RD フロントサスペンションアームスペーサーセット (0.5, 1 & 2mm 各2個)
PC-RSU006RD リアクティブアジャスタースペーサーセット (0.5, 1 & 2mm 各2個)
PC-RSU007RD アッパーヒンジピンホルダースペーサーセット (0.5, 1 & 2mm 各2個)
スプリング
PS-PC10080 センターショックスプリング 1.0mm x 8 巻き
PS-PC12080 センターショックスプリング 1.2mm x 8 巻き
PS-PC13080 センターショックスプリング 1.3mm x 8 巻き
PS-PF04545 フロントスプリング 0.45mm x 4.5 巻き (2個)
PS-PF05045 フロントスプリング 0.5mm x 4.5 巻き (2個)
PS-PS05060 サイドスプリング 0.50mm x 6 巻き (2個)
PS-PS06060 サイドスプリング 0.60mm x 6 巻き (2個)
PS-PS06560 サイドスプリング 0.65mm x 6 巻き (2個)
スパーギア
SG-K64076 スパーギア 64P 76T SG-K64088 スパーギア 64P 88T
SG-K64078 スパーギア 64P 78T SG-K64096 スパーギア 64P 96T
SG-K64080 スパーギア 64P 80T SG-K64104 スパーギア 64P 104T
SG-K64082 スパーギア 64P 82T SG-K64108 スパーギア 64P 108T
SG-K64084 スパーギア 64P 84T SG-K64112 スパーギア 64P 112T
SG-K64086 スパーギア 64P 86T
アクセサリー
AW-FN03RD アルミフラットナットM3 Red (5個)
AW-LN03RD M3 アルミナイロンナット赤 (8個)
PA-BW0060 バランスウェイト5g & 10g
ネジ
PA-SS0303 M3x 3mm ステンレス六角ソケットイモネジ (10個)
PA-SS0306 M3x 6mm ステンレス六角ソケットイモネジ (10個)
PA-SS0308 M3x 8mm ステンレス六角ソケットイモネジ (10個)
PA-SS0310 M3x 10mm ステンレス六角ソケットイモネジ (8個)
