PTC HŐSUGÁRZÓ
HASZNÁLATI KÉZIKÖNYV
Modell: NTFD-18-WG
Tartalomjegyzék:
Biztonsá
Műszaki paraméterek...................................................6
Külső felépítés és alkatrészek nevei...........................6
Elektromos kapcsolási rajz.....................................7
Üzembe helyezés és működtetés............................7
Karbantartás.....................................................8
Hibaelhárítás.................................................8
gi tanácsok....................................................1
Termékjellemzők........................................................6
Köszönjük, hogy a termékünket választotta. Kérjük használat előtt alaposan olvassa át a
kézikönyvet, és tegye el a későbbi használathoz. Különösen ügyeljen a biztonsági tanácsokra.
Ha elveszette a használati kézikönyvét, vegye fel a kapcsolatot a forgalmazóval vagy
látogassa meg a www.gree.com weboldalat, vagy küldjön emailt a [email protected].
173309900166

1

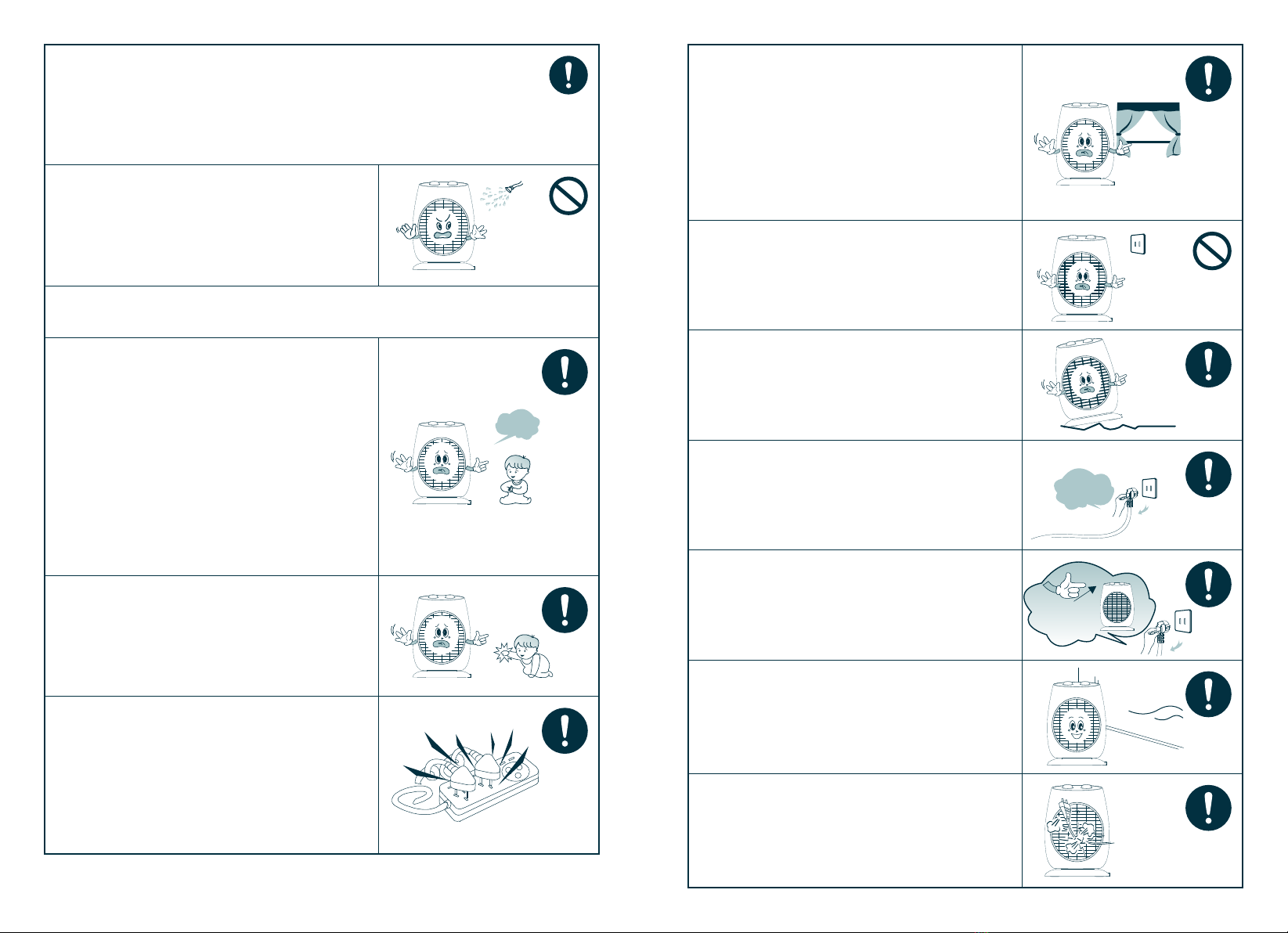

Biztonsági tanácsok
Kérjük, hogy kövesse a használati útmutatóban leírtakat a megfelelő működtetés, és a
sérülések elkerülése érdekében. Ezek figyelmen kívül hagyása, vagy a helytelen
használat sérüléseket, halált és a készülék meghibásodását is okozhatja. Az alábbi 2
jelölésre figyeljen:
Tilos ilyet csinálni Mindig ezt kell csinálni
VIGYÁZAT
1. Ha sérült a tápkábel, akkor cseréltesse
ki a márkaszervizzel vagy egy
szakképzett szerelővel az áramütés
veszélyének elkerülése végett.
2. Vigyázat: A túlmelegedés elkerülése
végett ne fedje le a készüléket.
3. Ne használja a hősugárzót fürdőkád,
zuhanyzó és úszómedence közvetlen
közelében.
4. Ne tegye gyúlékony anyag közvetlen
közelébe a készüléket. Legalább 1.5
méternyi távolságot hagyjon a
hősugárzó és a gyúlékony anyagok
között.
5. A készülékben elektromos áram van
jelen. Tilos fémből készült eszközzel
a készülék belsejébe nyúlni.
1.5m or above

3
9. Ha hosszabb ideig nem használja a
készüléket, akkor tegye el egy száraz
és jól szellőző helyre.
10. Használat közben le tegye a kábel a
készülékre vagy az elé, mert a nagy
hőmérséklet miatt könnyen
megsérülhet.
4. Használat közben tilos lefedni a
készüléket. Illetve veszélyes lehet, ha
a készülék közel van függönyhöz,
vagy bármilyen éghető anyaghoz. A
készülék lefedése vagy a rossz
elhelyezése könnyen tűzhöz vezethet.
Turn off power
switch at first
Power off
5. Ha hősugárzót tilos közvetlenül egy
fali aljzat alá elhelyezni.
6. A hősugárzót csak stabil felületre
helyezze el, ne használja olyan helyen,
ahonnan könnyen leborulhat.
7. Ha végzett a használattal, húzza ki
óvatosan a kábel a fali aljzatból a
csatlakozónál fogva.
8. Mielőtt kihúzná a készüléke a
konnektorból, kapcsolja ki.
2
7. Ne engedje, hogy folyadék kerüljön a
készülékbe, különben rövidzárlat
keletkezhet.
6. VIGYÁZAT: A helytelen megszakítás veszélye elkerülése
végett ne használja a készüléket külső kapcsoló
berendezéssel - mint például időzítő kapcsoló - együtt,
vagy olyan hálózaton, mely időnként ki/bekapcsol
FIGYELEM
1. A készülék használata nem javasolt
gyerekek, illetve fizikailag,
szellemileg és érzékszervileg korlátolt
személyek számára, továbbá a
megfelelő működtetéshez szükséges
tudással nem rendelkezők számára
sem, kivéve ha felügyeletet kapnak,
illetve a felügyelők felelősséget
vállalnak a biztonságukért.
far away
2. Gyerekekre felügyelni kell, hogy ne
játszanak a készülékkel.
3. A hálózati aljzatot, melybe
csatlakoztatja a hősugárzót, ne ossza
meg más elektromos készülékekkel.
Minimum 10A-os hálózati aljzatot
használjon, és rendesen csatlakoztassa
a kábelt.

5
1) 3
folyamatosan felügyelni kell őket.
2) 3 és 8 év közötti gyerekek nem húzhatják ki a készüléket,
takaríthatják ki vagy szerelhetik fel. Csak ki/bekapcsolhatják a
készüléket, ha az megfelelően van felszerelve/elhelyezve, illetve
megtanították nekik a készülék biztonságos használatát, és
tisztában vannak a veszélyekkel.
3) VIGYÁZAT — Bizonyos alkatrészek felmelegedhetnek és
égethetnek. Különösen kell figyelni a gyerekekre, illetve a sérült
emberekre.
4) FIGYELEM: Ez a készülék nincs felszerelve egy szobai
hőmérséklet szabályzóval. Ne használja a készüléket kicsi
szobákban, ahol olyan emberek vannak, akik saját maguktól
nem képesek elhagyni a szobát, kivéve ha folyamatosan
felügyelik őket.
év alatti gyerekeket távol kell tartani a készüléktől, vagy
4
far away
11. A készülék fel van szerelve egy „túlmelegedés ellen védő”
berendezéssel, mely működésbe lép, hogy ha szokatlan működést
tapasztal a készülék részéről, ami eltér a kézikönyvben leírtaktól. Ebben
az esetben kérem húzza ki készüléket konnektorból, mely ellenőrizze le
a megfelelő távolságra vannak-e a tárgyak a hősugárzótól, illetve
nincs-e véletlenül letakarva. Ha minden szokatlan dolgot eltávolított,
dugja vissza a konnektorba miután lehűlt, ekkor a védelmi berendezés
visszaáll, és újra lehet használni a készüléket. Normál működés közben
ha sűrűn bekapcsol ez a védelmi berendezés, akkor egyeztessen
a kijelölt szervizzel ezzel kapcsolatban.
12. Maximum 2000m tengerszintfeletti
magasságig üzemképes a hősugárzó.
13. Ne fedje le a tápkábelt takaróval,
vagy bármilyen hasonló tárggyal.
14. Különösen legyen figyelmes, ha
gyerek vagy háziállat tartózkodik
a készülék közelében.
15. Ne tekerje fel a készülékre tápkábelt,
különben a vezetéken lévő szigetelő
anyag könnyen megsérülhet.
Power off
height above sea level
≥2000m
horizon line
Megfelelő ártalmatlanítása a terméknek: Ez a jelzést azt jelöli,
hogy a terméket külön kell kezelni a többi háztartási hulladéktól
az EU területén. Cél, hogy elkerüljük a szabálytalan
hulladéklerakás által okozott károkat a környezetben és az
emberi egészségben. Felelősségteljesen hasznosítsa újra a
készüléket, ezzel támogatva az alapanyagok fenntartható
újrahasznosítását. A használt készülékeket leadhatja az erre való
gyűjtési pontokon, illetve kapcsolatba léphet a kereskedővel is.
Ők is tudnak gondoskodni a készülék környezetbarát
újrahasznosításáról.

6

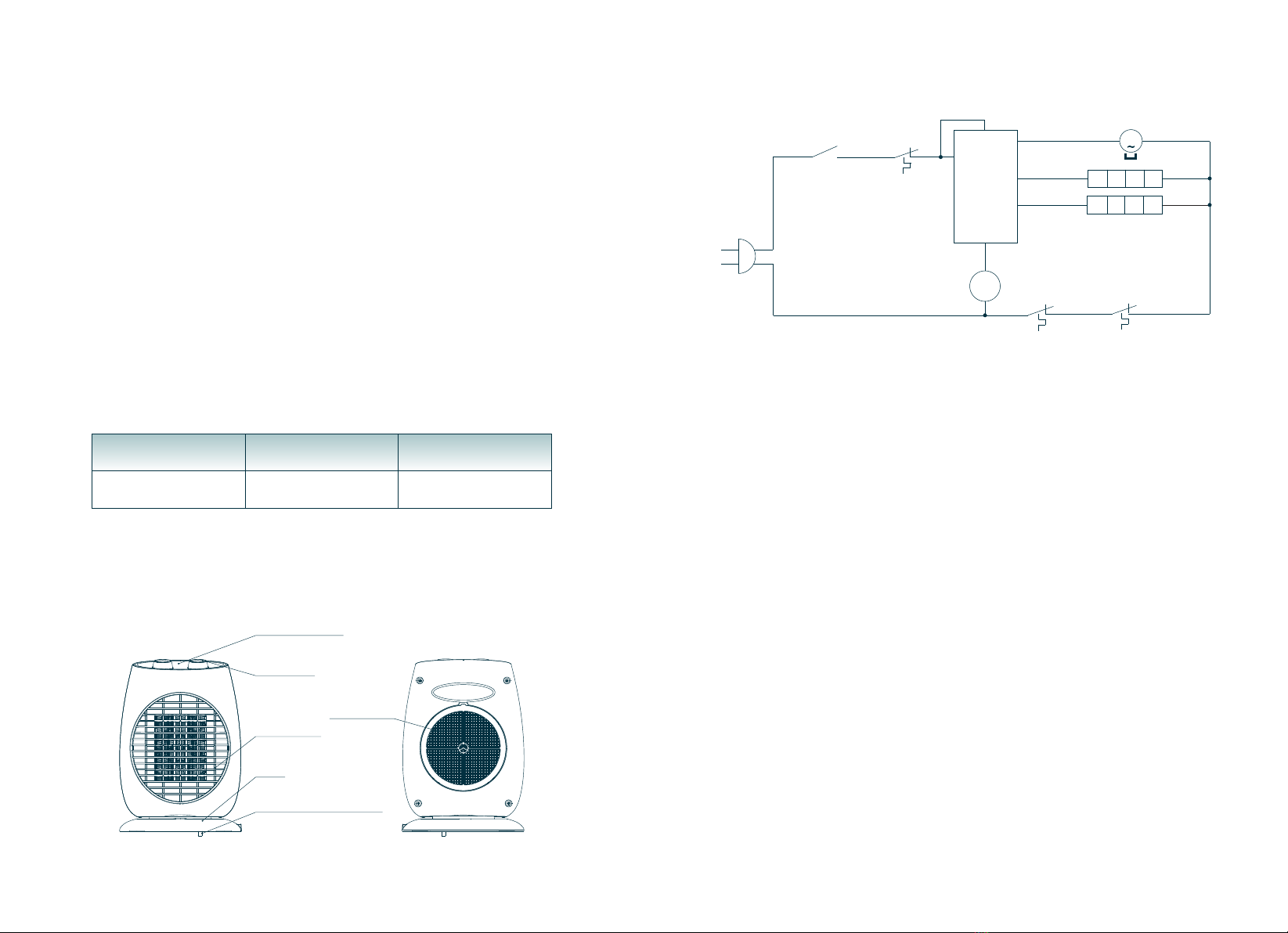

Elektromos kapcsolási rajz
Üzembe helyezés és működtetés
A biztonságos és hosszan tartó működés érdekében kérjük használja 15-30 másodpercig
hideg levegő üzemmódban a készüléket, mielőtt kikapcsolná teljesen, hogy le tudjon
hűlni.
1. Elsőként csatlakoztassa a készüléket a fali aljzatba.
2. Magas/alacsony fűtés és oszcillálás szabályozása:
1) Hideg levegő állásban a készülék csak szobahőmérsékletű levegőt fúj a ventilátorral,
a fűtőtest nem üzemel.
2) Alacsony fűtés fokozatban a készülék meleg levegőt fúj, a fűtőtest alacsony
fokozaton üzemel.
3) Alacsony fűtés fokozatban és oszcillálva a készülék meleg levegőt fúj, és közben
jobbra/balra forog.
4) Magas fűtés fokozatban a készülék meleg levegőt fúj, a fűtőtest magas fokozaton
üzemel.
5) Magas fűtés fokozatban és oszcillálva a készülék meleg levegőt fúj, és közben
jobbra/balra forog.
6) OFF pozícióban a készülék kikapcsol.
3.Forgassa a hőmérséklet szabályzó kapcsolót, nincsenek lépcsők a szabályozásban, + és
– jelek irányában tudja szabályozni a hőmérsékletet.
N
L
MS
M
~
Felborulás
elleni
Kapcsoló
Kapcsoló
Motor
Fűtőtest
Oszcilláló
motor
TermosztátⅠTermosztátⅡ
B
A3
2
1
4
Visszaállitó
termosztát
Külső felépítés és alkatrészek nevei
lrányitó panel
Kapcsoló
Talp
Biztonsági kapcsoló
Levegő be
Levegő ki
7
Termékjellemzők
NFTD-18-WG hősugárzó a torony PTC hősugárzók osztályába tartoznak. Kerámia PTC
félvezetőt használnak fűtési egységként, nincs fény, nincs oxigén fogyasztás,
biztonságos és gazdaságos. Három működési fokozat van (hideg levegő, alacsony fűtés,
magas fűtés), jobbra-balra tud oszcillálni, többszörös védelmi rendszerrel működik
(túlmelegedés elleni, felborulás esetén automata kikapcsolás).
NFTD-18-WG mechanikus forgókapcsolóval rendelkezik a működési fokozat és
oszcillálás beállítására, illetve egy automata hőmérséklet szabályozó egységgel, mely
tartja a fix hőmérsékletet.
Megjegyzés: A készülék kisebb mértékben eltérhet a használati útmutatóban
leírtakhoz képest. Ne aggódjon, a teljesítmény minden esetben egyforma.
Műszaki paraméterek
Megjegyzés: Ha a lentebb látható paraméterek eltérőek, akkor kérjük nézze meg a
termékcímkét a készüléken
Modell Feszültség Teljesítmény
NFTD-18-WG 220V~ 50Hz 1800W

Hibajelenség
Nem működik
Egyéb hiba
Ellenőrzés Hibaelhárítás
Ellenőrizze a tápkábel be van-e
dugva.
Ellenőrizze elég távolság van-e
a hősugárzó és a közeli tárgyak
között, nincs-e lefedve.
Bekapcsol az automata
biztonsági funkció, pedig normál
körülmények közt működik.
Küldje fel a készüléket a szervizközpontnak.
Dugja be rendesen.
Húzza ki, majd egy kis idő múlva
dugja vissza a készüléket.
Vegye fel a kapcsolatot a
szervizközponttal.
Hibaelhárítás
8

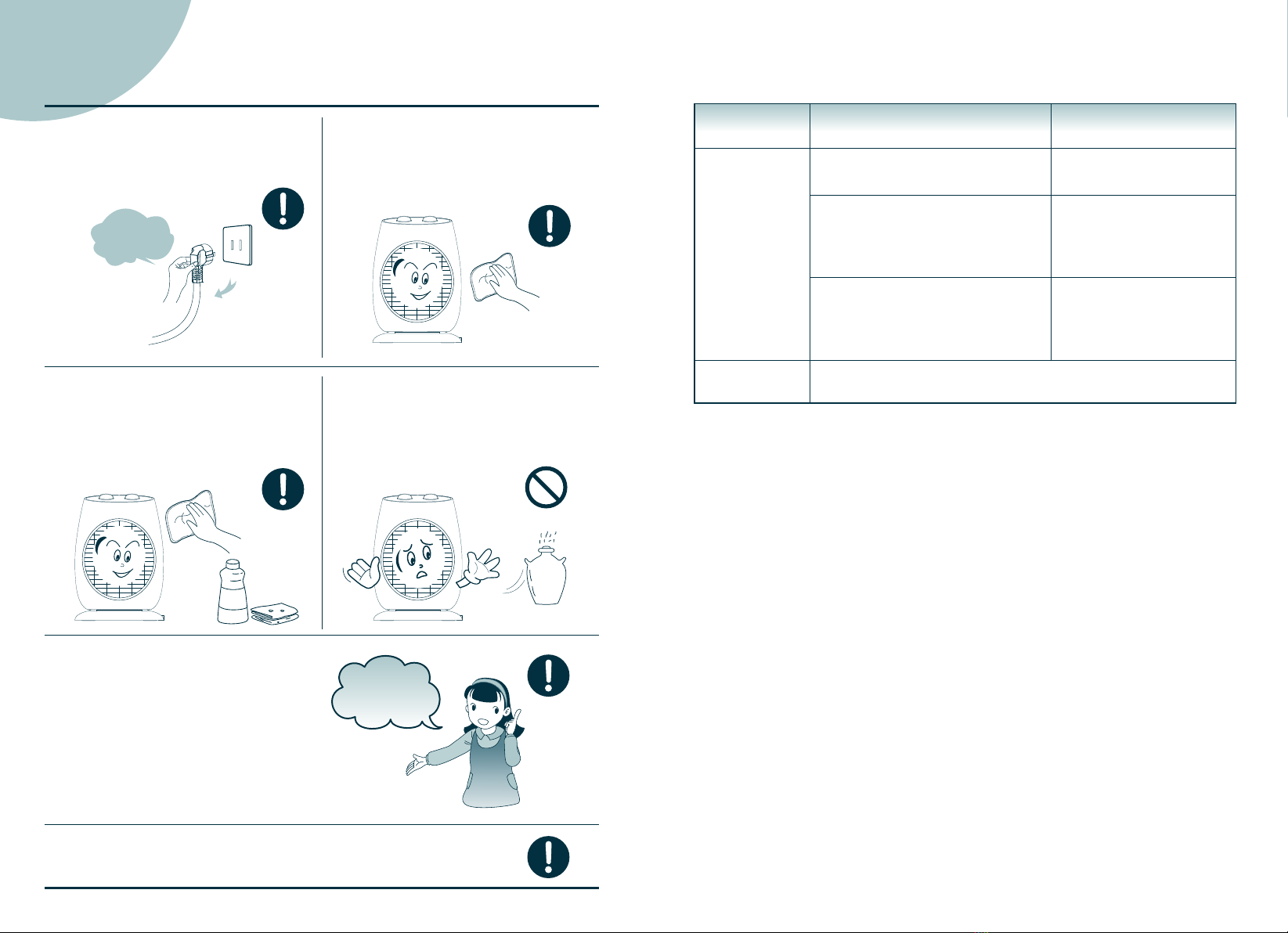

Karbantartás
alcohol
neutral
detergent
turn off the
unit, pull out the
power plug
1. Húzza ki a készüléket, és
hagyja kihűlni, mielőtt
tisztítaná vagy karbantartaná.
2. Időnként száraz ruhával törölje
át a készüléket, mert a por
könnyen összegyűlik rajta.
3. Ha a külseje nagyon koszos,
akkor nedves ruhára
csöppentett kevés tisztítószerrel
törölje át a készüléket, és hagyja
megszáradni.
4. A készülék tisztításához ne
használjon benzint, hígítót,
savat és bármilyen anyagot,
mely kárt tehet a készülékben.
5. Ha el akarja tenni a készüléket, győződjön meg róla, hogy lehűlt már a hősugárzó,
illetve megszáradt már tisztítás után.

The product is subject to change without notice.
The graphs in this instruction manual may be different
from the actual products; please refer to the actual products.
Model: NTFD-18-WG
(Note: Prohibit covering this product during operation)
Electric Heater
Instruction Manual
Content
Safety Notices
Product Features
11
18
Main Technical Parameters
Outline Structure
and Parts' name
18
18
Electric Circuit Diagram
Installation
and Operation Instruction
19
19
Maintenance
Troubleshooting
20
21
Thank you for selecting our product. Please read
this instruction manual carefully before operation
and keep this manual well for reference in the future.
Please pay special attention to “Safety notices”.
If you have lost the Owner's Manual, please contact
the local agent or visit www.gree.com or send email
to [email protected] for electronic version.

4.Do not use this heater in
the immediate surroundings
of a bath, a shower or a
swimming pool.
Warning
5.The surface of PTC inside
this product is with electricity.
Prohibit inserting a metal
staff into the air outlet to
prevent electric shock.
6.CAUTION: In order to avoid a hazard due to inadvertent
resetting of the thermal cut-out, this appliance must
not be supplied through an external switching device,
such as a timer, or connected to a circuit that
is regularly switched on and off by the utility.

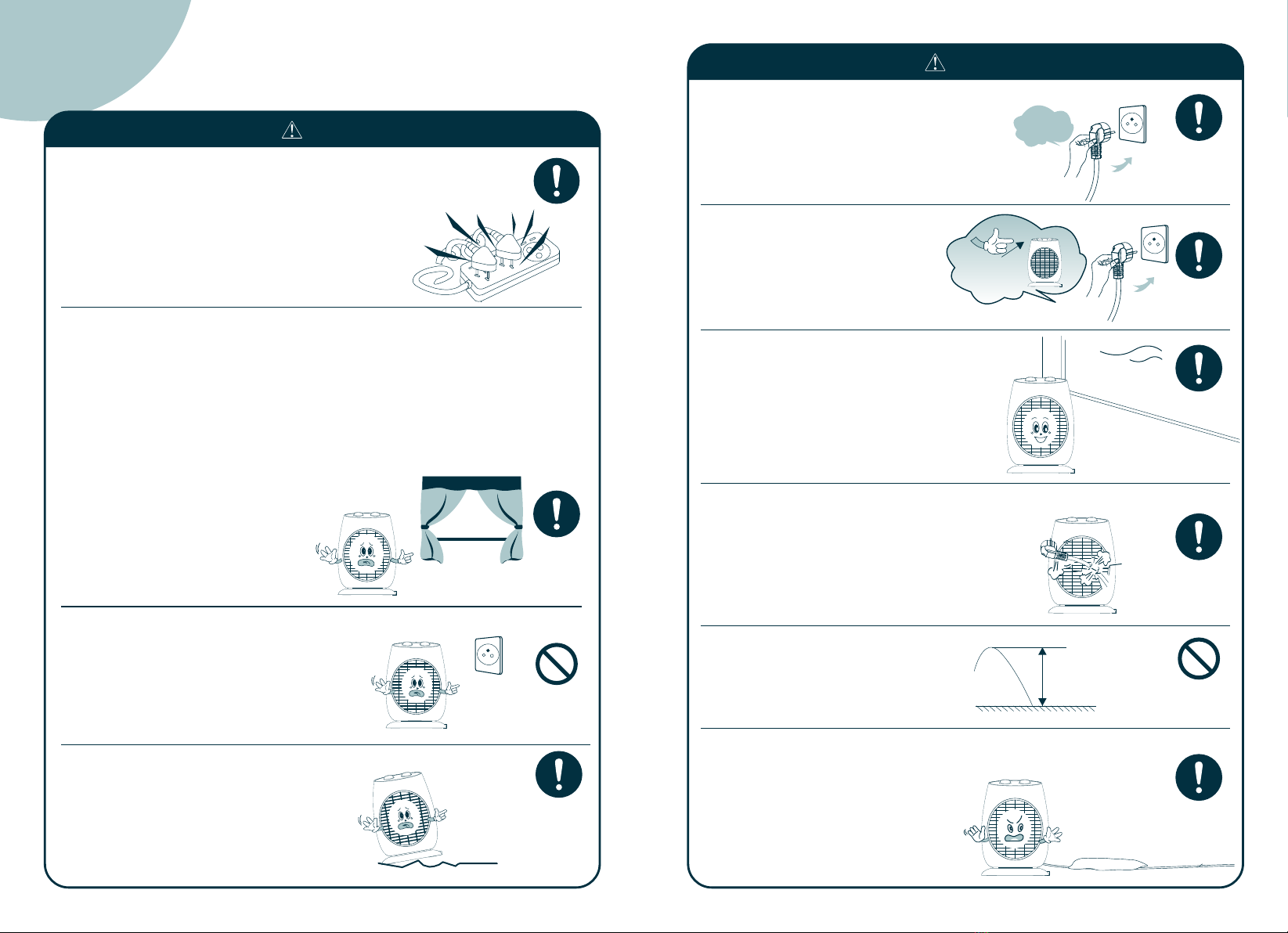

Safety Notices Please follow strictly
1.If the supply cord is damaged,
it must be replaced by the
manufacturer, its service agent
or similarly qualified persons
in order to avoid a hazard.
Warning
2.WARNING: In order to avoid
overheating, do not cover the
heater.
7.Do not let liquid get into the
electric heater to prevent
leakage or short circuit.
12 13
3.During operation, prohibit
covering air outlet and air
inlet. Do not put inflammables
around this appliance. The
distance between electric
heater and inflammables
should be more than 1.5m.
Caution
1.This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision
or instruction concerning use of the appliance in a
safe way and understand the hazards involved.
Children shall not play with the appliance.
Cleaning and user maintenance
shall not be made by children
without supervision.
1.5m or above

Turn off power
switch at first
Power off
2
other electric appliances to prevent
overcurrent. The current capacity of
power socket should be 10A; make
sure the plug is connected well with
the socket.
.Do not share the power socket with
5.The electric heater shall
be placed stably and do
not operate it where it
may fall easily.
6.When stop operation,
please pull out the power
plug carefully. Do not pull
and drag the power cord
with hand.
7.Before pulling out the
power plug, turn off the
power switch.
8.When you won’t use this
product for a long time,
please put it at the dry
and ventilated place.
9.During operation, do not
put the power cord on the
electric heater to avoid
damage to the power cord
due to high temperature.
Safety Notices
Caution
Caution
3.During operation, prohibit covering this product. There
may be hazards if this product is closing to curtain and
combustible materials. Covering the unit or improper
placement of the unit may lead to fire, thus Do not use
this heater with a programmer, timer, separate remote-
control system or any other device that switches the
heater on automatically, since a fire
risk exists if the heater is covered
or positioned incorrectly.
14 15
4.The heater must not be located
immediately below a socket-
outlet.
10.This appliance can’t be
operated at more than
2000m above sea level.
height above sea level
≤2000m
horizon line
11.Do not cover the power
cord with blanket or other
similar objects to prevent
blocking the passerby.

Safety Notices
Caution
12.This appliance is quipped with "overheating
protection device" which performs when operation
is inconsistent with the operating instruction manual,
leading to the abnormal performance of the unit.
In this case, please pull out the power cord from the
power socket. Please make sure that the unit has
kept its minimum distance from other objects, that
the unit is not covered and that there are not other
improper factors. After eliminating those malfunction,
insert the power plug into the power socket after the
unit is cooled down. After that, the"overheating
protection" device can be reset and the unit can
resume operation normally. Under normal
circumstances, if the "overheating protection
device" is activated
frequently, please
contact with the
appointed after-sales
maintenance center for
checking the causes.
Power off
Caution
16 17
Correct Disposal of This Product: This marking indicates that this product should
not be disposed with other household wastes throughout the EU. To prevent
possible harm to the environment or human health from uncontrolled waste
disposal, recycle it responsibly to promote the sustainable reuse of material
resources. To return your used device, please use the return and collection
systems or contact the retailer where the product was purchased. They can take
this product for environmental safe recycling.
·Children of less than 3 years should be kept away
unless continuously supervised.
·Children aged from 3 years and less than 8 years
shall only switch on/off the appliance provided that it
has been placed or installed in its intended in a safe
way and understand the hazards involved.
·Children aged from 3 years and less than 8 years
shall not plug in, regulate and clean the appliance or
perform user maintenance.
·CAUTION-Some parts of this product can become
very hot and cause burns. Particular attention has to
be given where children and vulnerable people are
present.
·Do not use this heater in the immediate surroundings
of a bath, a shower or a swimming pool.
·WARNING: This heater is not equipped with a device
to control the room temperature. Do not use this
heater in small rooms when they are occupied by
persons not capable of leaving the room on their
own, unless constant supervision is provided.
far away
14.Do not wind this appliance
with power cord. Otherwise,
the insulating coating of the
power cord is likely to be
damaged.
13.Special attention shall be
given when there is child,
animal, or someone
physically poor in presence.

Installation
and Operation Instruction
Electric Circuit Diagram
Outline Structure and Parts’ Name
Control panel
Knob
Base
Tip-over Switch
Air inlet
Air outlet
For the safety and prolonging the service life of unit, please operate the unit at
cool wind for 15~30s before turning it off for cooling down the PTC heating
element completely.
1. Firstly, insert the power plug into proper power socket firmly (220-230V~/10A);
2.High/low heat and oscillation adjustment
1)When rotating the knob to cool wind notch, the electric heater will only blow
cool wind and the heating unit won’t operate;
2)When rotating the knob to low heat notch, the electric heater will blow warm
wind and operates at low heat mode;
3)When rotating the knob to low heat and oscillation notch, the electric heater
will operate at low heat and oscillation mode;
4)When rotating the knob to high heat notch, the electric heater will operate at
high heat mode;
5)When rotating the knob to high heat and oscillation notch, the electric heater
will operate at high heat and oscillation mode;
6)When rotating the knob to OFF position, the electric heater will stop
operation.
3.Rotate the temperature-control knob to adjust the temperature steplessly, “+”
for the temperature-increasing direction and “-” for the temperature-decreasing
direction.
18 19
Main Technical Parameters
Note: Should the parameters below be changed, please refer to the nameplate
on the product.
Model Rated power
Rated voltage
220-230V~ 50Hz 1800W
NTFD-18-WG
Product Features
NTFD-18-WG are belonging to tower-type indoor electric heater. They adopt
ceramic PTC semiconductor as the heating unit, no light, no flavor and no
oxygen consumption, safe and eco-friendly. There are three kinds of power
mode (cool wind, low heat and high heat) for your selection and it also with the
functions of left&right oscillation, multiple overheating protection and power-off
protection when trip-over, etc.
adopts mechanical rotary switch to control operation mode and
oscillation; With temperature control device to realize fixed temperature control.
Note: The product you selected may have been improved with small
variations from the instruction manual; please do not worry as
equally reliable performance is ensured.
NTFD-18-WG
N
L
Tip-over
Switch
Adjustable
thermostat
Main motor
Heating unit
Oscillation
motor
B
A3
2
1
MS
4
M
Rotary
switch
Power Off
reset thermostat
Auto reset
thermostat

Maintenance
3. If the surface is too dirty, please
wipe it with the cloth by dipping
in the liquid mixed with water
(<50℃) and neutral detergent
and then give it an airing.
4. When cleaning the unit, do not use
gasoline, thinner, dilution agent,
acid, etc. which may damage the
surface of product.
5.When storing the product, please
make sure the electric heater is
cooled down and dried.
alcohol
Do not place any
objects on the unit!
1.Pull out the plug and have the unit
cool down before maintenance.
turn off the
unit, pull out the
power plug
2. Wipe the unit with a soft cloth
regularly for dusts are likely to
accumulate on it.
neutral
detergent
Troubleshooting
Abnormal
phenomenon Please check Troubleshooting
Electric heater
can't work
Other
phenomenon
Check whether the power plug is
connected well with the socket.
Check the distance between
electric heater and its nearby
objects andwhether the electric
heater is covered.
Whether the electric heater is
under normal operation ambient
environment when “overheating
protection device” is activating.
Please send it to appointed maintenance center.
Connect the power plug
with the socket properly.
Pull out the power cord
and then insert the power
cord into the power
socket after a while.
Contact the appointed
maintenance center.
20 21
6.This product is only for household use.
