1. Before installing and using this unit, in a safe
and efficient manner, be sure you have read
and fully understood the information and
instructions given in this manual. A copy of
this manual should be made available to
every operator. Extra copies of this manual
will be supplied on request by TRACTEL.
2. Do not use the unit if any of the identification
plates mounted on the unit are missing or if
any of the information on the plates, in
particular the WLL*, is missing or illegible.
Identical plates will be supplied by
TRACTEL®on request. The replacement
plate must be installed before continuing use
of the unit.
3. Each time before using the unit, make sure it
is visibly in good condition.
4. The chain must be in good condition to
ensure safe, correct operation of the unit.
The condition of the chain must be checked
each time before use as indicated in the
“load chain” section 6. Any unit with a chain
showing signs of wear should be removed
from use and returned to TRACTELfor
inspection and repair if necessary.
5. Each time before using the unit, check that
the low limit stop is in place.
6. For professional applications, in particular if
the unit is to be operated by an employee,
make sure that you are in compliance
with all safety at work regulations governing
installation, maintenance and use of
the equipment, and more specifically
as concerns the required inspections:
verification on commissioning by user,
periodic inspections and checks after
disassembly or repair.
7. To ensure safe use of the unit, it should be
visually inspected and serviced regularly.
Depending on the working environment,
check for any signs of corrosion or premature
wear.
8. Make sure that all persons to whom you
have entrusted use of this unit are perfectly
familiar with operation of the unit and know
all the safety requirements.
9. This unit must only be used in full
compliance of all safety regulations and
standards applicable at the location of
intervention as concerns installation, use,
maintenance and inspection of equipment
lifting devices.
10. For all professional purposes, the unit must
be placed under the responsibility of a
person perfectly familiar with the regulations
applicable at the intervention location, and
having the authority to enforce application of
the regulations when the person in charge of
the unit is not the operator.
11. Any person using this unit for the first time
must check, under risk-free conditions, that
he has perfectly understood all the safety
requirements and methods for efficient use of
the unit before applying any load to this unit.
This check can be performed using a test
load representing at least 10 % of the
working load limit (WLL*).
12. The unit must only be installed and set into
service under conditions ensuring the
installer’ safety in compliance with the
regulations applicable to its category.
13. TRACTEL®declines any responsibility for
operation of this unit in any mounting
configuration other than that described in this
manual in section 3 “Installation”.
CONTENTS age
General warning ........................................................................................................................ 2 and 3
1. Description of the hoist .................................................................................................................. 4
2. Technical specifications ....................................................................................................... 4 and 5
3. Installation...................................................................................................................................... 5
4. Operation ....................................................................................................................................... 5
5. Storage .......................................................................................................................................... 6
6. Load chain ..................................................................................................................................... 6
7. Maintenance .................................................................................................................................. 6
8. Emergency procedure in case of an incident ................................................................................ 6
9. Markings ........................................................................................................................................ 6
10. Do nots........................................................................................................................................... 7
GENERAL WARNING
(*) : Working Load Limit

GB
3
14. The unit must be fastened to an anchoring
point and to a structure having the necessary
strength to support the maximum load
(WLL*) indicated on the unit. If several units
are used, the strength of the structure must
be compatible with the number of lifting units
used and with the maximum utilization load
of the units.
15. The unit is designed for manual operation
and must never be motorized.
16. When using the lever hoist, the user must
ensure that the chain remains constantly
tensioned by the load, and more particularly,
that the load has not been temporarily
snagged by an obstacle when coming down
as this could result in rupture of the chain
when the load is released from its obstacle.
17. When using the lever hoist, the user must
check, at all times, that the chain does not
rub against an obstacle.
18. The unit must never be used for lifting
people.
19. The unit must never be used for any
operations other than those described in this
manual. The unit must never be used to
handle any loads exceeding the maximum
utilization load indicated on the unit. It must
never be used in explosive atmospheres.
20. Never park or circulate under a load. Access
to the area under the load should be
indicated by signs and prohibited.
21. When a load is to be lifted by several units,
a technical study must first be carried out by
a qualified technician before installation of
the units. The installation must then be
carried out in compliance with the study,
in particular to ensure an even distribution of
the load under appropriate conditions.
TRACTEL®declines any responsibility for
the consequences resulting from use of
a TRACTEL®device in combination with
other lifting devices of another manufacturer.
22. During lifting operations (up or down), the
operator must continuously observe the load
to prevent any risk of snagging.
23. The load chain forms an integral part of the
unit and must not be either disassembled,
repaired or modified without TRACTEL®
supervision. Any disassembly or change
to the load chain without TRACTEL®
supervision will release TRACTEL®of any
responsibility resulting from unauthorized
disassembly or modification of the load
chain.
24. The lifting hook forms an integral part of the
unit and must not be either disassembled,
repaired or modified without TRACTEL®
supervision. Any disassembly or change
to the lifting hook without TRACTEL®
supervision will release TRACTEL®of any
responsibility for the consequences resulting
from unauthorized disassembly or modifi-
cation of the lifting hook.
25. TRACTEL®declines any responsibility for
the consequences of any changes made to
the unit or removal of parts forming part of
the unit.
26. Any disassembly or repair operation
carried out on the unit without TRACTEL®
supervision will release TRACTEL®of its
responsibility for any of the resulting
consequences, especially as concerns
replacement of genuine parts by parts of
another manufacturer.
27. TRACTEL®will only guaranty operation of
the unit provided it is equipped with a
genuine TRACTEL®chain in accordance with
the specifications indicated in this manual.
28. The unit must be periodically inspected by a
Tractel-approved repair agent as indicated in
this manual.
29. A servicing handbook must be maintained
up to date in accordance with the model
given at the end of this manual.
30. When the unit is not being used, it should be
stored in a location inaccessible to persons
not authorized to use the unit.
31. In the event of definitive removal from
service of the unit, all environment protection
regulations applicable in the country of use
must be observed.

GB

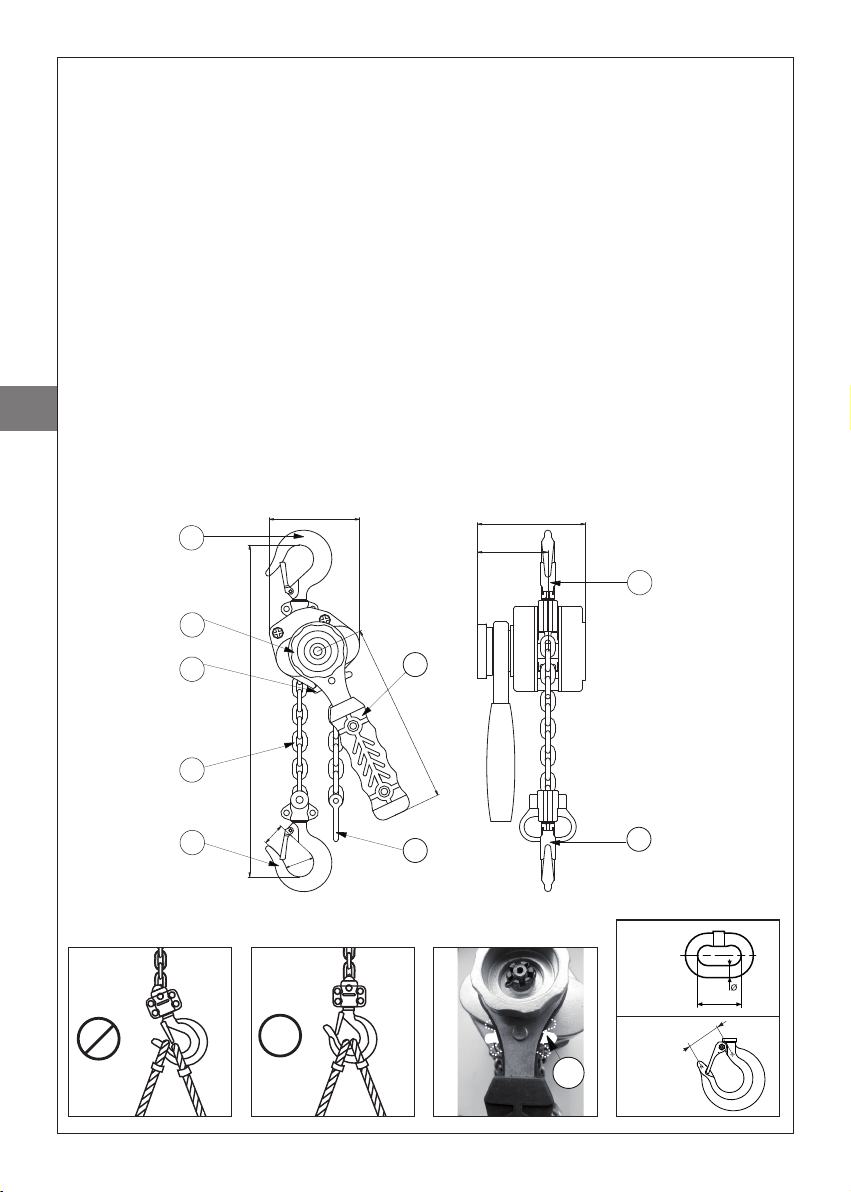

1. DESCRI TION OF THE HOIST
The Bravo™ AC hoist is a portable manual
handle-actuated hoist for lifting, pulling and
tensioning. It is normally used on a fixed anchor
point or with suspension trolleys. Information
about suspension trolleys can be obtained from
TRACTEL®on request.
Manufactured from high-quality materials, the
Bravo™ AC hoist is a robust tool. It is compact,
portable and easy to use. Its weight has been
reduced by using aluminium casings.
The Bravo™ AC hoist is supplied with a standard
1.50 m length of load chain (item 1, fig. 1). The
hoist chain is made of a single drop with a lifting
hook at the end (ref. 2, fig. 1).The free end of the
chain is equipped with a low limit stop (item 4,
fig. 1).
CAUTION: It is prohibited to fasten a load to the
low limit stop.
A disengage device allows for fast easy
adjustment of the chain using the limit stop. This
operation must only be performed with no load
on the hoist.
The Bravo™ AC hoist complies with the
requirements of directive 2006/42/CE and is
designed to ensure a minimum mechanical
strength of 4 x WLL*.
The Bravo™ AC hoist is designed and built to
withstand dynamic testing at 1.1 x WLL and
static testing at 1.5 x WLL.
Description of a standard delivery:
- oist with chain.
- EC Certificate of conformity.
- This manual.
- A bag for transportation and storage.
The hoist is supplied in a cardboard box.
H
D
CA
E
B
F
2
1
3
8
5
6
144435-1
7
4
6
1: load chain. 2: lifting hook. 3: wheel. 4: low limit stop. 5: suspension hook. 6: safety catch.
7: actuating handle. 8: selector lever.
(*): Working load limit
2. TECHNICAL S ECIFICATIONS
Fig. 1
111735-2
OK
111735-3
OK
L
0
D
1
144435-4
111735-5
P
M
144435-6
Fig. 2 Fig. 3 Fig. 4 Fig. 6
Fig. 5
4

GB
3. INSTALLATION
Before installing the Bravo™ AC hoist make the
following checks:
1. Check that the hoist is in good condition.
2. Check that the correct hoist capacity is to be
used.
3. Check that the hooks and safety latches are in
good condition.
4. Check that the low limit stop is in place.
5. Check that the load chain is correctly fitted.
6. Check that the anchor point is sufficient to take
the intended load.
After successfully completing the preliminary
checks, install the Bravo™ AC hoist on its
anchoring point and perform the following
checks:
1. Check that the Bravo™ AC hoist is properly
suspended by its suspension hook (item 5,
fig. 1) and that the hook safety catch (item 6,
fig. 1) is properly closed (see figs 2 and 3).
2. Check that the load chain has not been
subjected to any torsion when setting up.
3. Without load, check that the “Up” and “Down”
functions operate correctly.
4. When using the hoist with a push suspension
trolley, without load, check that the trolley
moves freely. If using a geared suspension
trolley, without load, check the direction of
movement by pulling on the trolley hand chain.
The movement should be carried out on a
strictly horizontal plane.
After successfully completing these checks,
place the load in position and ensure:
1. The anchoring accessory of the load sits fully
in the hook and does not prevent the catch
from closing correctly (see figs. 2 and 3).
2. The load on the hoist is free to align itself with
the machine’s anchoring point.
4. O ERATION
4.1 O ERATING RINCI LE
The Bravo™ AC hoist is operated by means of
an actuating handle (item 7, fig. 1) which is
moved back and forth by the operator to lift or
lower a load, pull a load, or apply tensioning.
4.2 INSTALLING THE LIFTING HOOK ON
THE LOAD RIGGING OINT
If installation of the lifting hook requires
adjustment of the chain length, proceed as
follows:
1. Make sure that there is no load on the chain.
2. Set the movement selector lever (item 1, fig. 4)
to the neutral position “0”.
**: Other possible lengths for both models: 3 m
5
WLL* (t) 0.25 0.5
Standard lifting height** (m) 1.5
Minimum distance between hooks (mm) 230 270
Maximum force on handle at WLL* (N) 170 190
Number of strands 1
Chain dimensions (type T) 4 x 12 5 x 15
Dimensions (mm)
A 100 110
B 61 68
C 80 100
D 160 160
E 23 25
F 32 34
M 36 43
Net weight (kg) 2.3 3.3
Additional weight by lifting m (kg) 0.35 0.56

GB
3. With no load on the machine, turn the load
wheel (item 3, fig. 1) anti-clockwise to open the
brake; the chain is released.
4. If it is not possible to turn the load wheel put
the selector lever in the “D” position (fig. 4) and
operate the lever handle whilst exerting some
force on the hook side of the chain with your
hand. Place the selector lever in the “0”
position and pull on the chain, which is thus
released, using the low limit stop.
5. Secure the lifting hook to the load (or to a fixed
point), or to the point where tension will be
applied. Apply a slight tension to the chain by
pulling on the chain using the low limit stop.
6. Turn the load wheel clockwise; the brake is
closed. The chain is engaged in the hoist.
4.3 MANEUVERING THE HOIST
1. To lift, pull or tension: put the selector lever
to “L” position (fig. 4) and operate the lever
handle back and forth.
2. To lower or slacken: put the selector lever to
“D” position (fig. 4) and operate the lever
handle back and forth.
4.4 IM ORTANT ADDITIONAL
INSTRUCTIONS
1. When taking the Bravo™ AC hoist out of
service ensure that there is no load applied
and that the load chain is slack enough to
enable the bottom hook to be removed from
the load.
2. The selector lever must not be left in
the neutral position “0” when a load is sus-
pended or the hoist is tensioned. Make sure
that the selector lever is in the desired position
and is not located between two positions.
3. Do not attempt to operate the load wheel
during any operation or when a load is
suspended on the hoist.
4. It is not recommended to operate the lever
handle at excessive speed as this will lead
to an uneven movement of the load. It is
recommended to operate the lever handle in a
steady movement to prevent any unnecessary
jerking of the load.
5. STORAGE
It is recommended that the hoist be stored
hanging so that the load chain does not become
tangled. Store the hoist in a dry and weather-
proof area. Before storage clean the load chain
with a brush and lubricate with machine oil.
6. LOAD CHAIN
The good condition of the load chain is a
guarantee of safety and at the same time the
good operation of the hoist. It is therefore
necessary to constantly be aware of the
condition of the load chain and to clean and
lubricate with machine oil at regular intervals.
The load chain must be examined daily by a
competent person when the hoist is being used
(see technical data sheet T 2208).
Do not expose the load chain to excessive
temperatures, abrasive materials or chemicals.
Protect the chain against all possible damage
such as from welding arcs.
7. MAINTENANCE
Periodically, or at least once every year, and
in accordance with the safety regulations
applicable in the country of use, the hoist must
be inspected and tested with load by qualified
maintenance personnel.
Periodically, and especially after an intensive
use, lubricate the mechanical parts. Never let
brake discs receive some lubricant. They have
to be kept clean and dry.
Check regularly the condition of the hooks
particularly in case of overload. If the distortion
between the hook opening indicators is greater
than 2mm (fig. 6 distance "M'' indicated in the
table in chapter 2 "Technical Specifications"),
the unit is considered as damaged and must be
withdrawn from use.
If any damage is observed, return the
Bravo™ AC hoist to a TRACTEL®-approved
repair workshop.
8. EMERGENCY ROCEDURE
IN CASE OF AN INCIDENT
In the event of a blocked chain or any other
malfunction of the unit, immediately stop the
maneuver without attempting any further actions
and call in the necessary qualified personnel to
remove the load and intervene on the hoist.
Immediately set up a safety perimeter around the
hoist and directly under the load to prevent
access by any unauthorized persons.
Return the hoist to a TRACTEL-approved repair
agent.
9. MARKINGS
9.1 STANDARD MARKING
Two labels are affixed to each Bravo™ AC hoist
(fig. 7) and offer the following information:
• item 1: hoist designation,
• item 2: Working Load Limit (WLL*) in kg,
• item 3: dimensions of load chain,
• item 4: CE marking,
• item 5: year of manufacture,
• item 6: symbol indicating that you must read
this manual before using the hoist,
6

GB
• item 7: manufacturer’s address and contact
data:
TRACTEL SAS France
RD 619 Saint- ilaire sous-Romilly
BP38 - F-10102 FRANCE
• item 8: Serial No.
Chain lubrication label (fig. 8) fastened on each
unit.
10. DO NOTS
Do not:
- Use the hoist if it has not been inspected for
more than 1 year.
- Use the unit if its chain is bent, worn or severily
corroded
- Use the hoist with any chain other than a
genuine TRACTEL®chain.
- Use the hoist with an extension on the
actuating handle.
- Use the hoist if the load chain is not correctly
positioned in the load sheave and in the pulley
block.
- Make any changes to the hoist.
- Use any parts or components other than
genuine TRACTEL®parts and components.
- Use a hoist which is not in good condition .
- Use the hoist without first having perform the
checks described in this manual.
- Secure the hoist to a support which is not
sufficiently strong.
- Secure the hoist by any means other than its
suspension hook.
- Clamp the suspension hook.
- Attempt to lift fixed or blocked loads.
- Set the selector lever to the “0” position when
the chain is tensioned.
- Use a high pressure cleaner or chemical
products (acids, chlorinated products) to clean
the hoist.
- Use the hoist at loads exceeding its working
load limit (WLL).
- Operate the lever in any way other than
manually.
- Use the hoist if the markings are not legible.
- Use the hoist in an explosive environment
(device not compliant with ATEX directive) or in
a highly corrosive environment.
- Use the hoist at temperatures of less than
–10°C or greater than +50°C .
- Use the hoist to lift a load when the wind speed
is greater than 50 km/h.
- Use the hoist, even occasionally, to lift or move
persons.
- Use the hoist for operations other than those for
which it is intended or using setup diagrams
other than those described in this manual.
- Use the hoist under lighting conditions which
are not sufficient to clearly observe the load
along its entire path.
- Use the hoist if any of the safety systems are
damaged or not operating correctly.
- Use the hoist if a hook is bent or shows any
abnormal signs of wear.
- Use the load chain as an electrical ground or
electrical conductor.
- Apply the load to the hook end.
- To force the lever when the lower end stop
blocks the hoist.
- Force the lever in the load lifting direction when
the lifting hook is against the unit
- Pull sideways on loads to be lifted.
- Use the Bravo™ AC load chain as a sling.
- Use the Bravo™ AC hoist as a sling.
- Raise or lower a load without having a clear
view of the entire path.
- Allow the load to swing under the hoist.
- Stand under or move around under the load.
- Allow the Bravo™ AC load chain to rub against
an obstacle.
- Actuate the load wheel during a maneuver or
when the chain is tensioned.
- Fasten a load to the low limit stop.
- Strike the actuating handle.
- Intervene on the hoist without first having
removed the load from the hoist.
Fig. 8
Fig. 7
1
144435-7
5
4
3
6
7
2
8
7

ES
8
CONSIGNAS RIORITARIAS
(*): Carga máxima de utilización
ÍNDICE ágina
Consignas prioritarias ................................................................................................................... 8 y 9
1. Descripción del polipasto............................................................................................................. 10
2. Especificaciones técnicas.................................................................................................... 10 y 11
3. Puesta en servicio ....................................................................................................................... 11
4. Funcionamiento ........................................................................................................................... 11
5. Almacenamiento .......................................................................................................................... 12
6. Cadena de elevación .................................................................................................................. 12
7. Mantenimiento ............................................................................................................................ 12
8. Procedimiento de emergencia en caso de incidente .................................................................. 12
9. Marcaje ........................................................................................................................................ 13
10. Usos infractores prohibidos ........................................................................................................ 13
1. Antes de instalar y utilizar este aparato,
esindispensable, para su seguridad de
empleo y su eficacia, leer el presente
manual, haber comprendido su sentido y
las reglas descritas y cumplir con sus
prescripciones. Un ejemplar de este manual
debe ser conservado a disposición de todo
operador. TRACTEL®puede suministrar
ejemplares suplementarios a pedido.
2. No utilizar este aparato si la placa fijada en
el aparato, o si una de las inscripciones que
figuran en esta, y en particular la C.M.U.*,
ya no está presente o ya no es legible. Una
placa idéntica puede ser suministrada a
pedido por TRACTEL®. Este debe ser fijada
antes de continuar la utilización del aparato.
3. Antes de cada utilización del aparato,
verificar queestá en buen estado visible,
así como los accesorios utilizados con el
aparato.
4. El buen estado de la cadena es una
condición esencialde seguridad y de buen
funcionamiento delaparato. El control del
buen estado dela cadena debe ser realizado
en cada utilización tal como está indicado
en el capítulo 6 “Cadena de elevación”. Todo
aparato cuya cadena presenta signos de
deterioro debe ser retirado de la utilización y
devuelto a TRACTEL®para su control y
reparación.
5. Antes de cada utilización del aparato,
verificar que el tope de fin de carrera bajo
está colocado.
6. Para todo uso profesional, especialmente
siusted debe confiar este aparato a personal
asalariado o asimilado, cumpla con la regla-
mentación del trabajo aplicable almontaje,
el mantenimiento y la utilización de este
material, sobre todo en lo referente a las
verificaciones exigidas: verificación en la
primera puesta en servicio por el usuario,
verificaciones periódicas y verificaciones
después del desmontaje o reparación.
7. El control permanente del buen estado
visible de equipo y su mantenimiento
correcto forman parte de las medidas
necesarias para su seguridad de empleo.
Según la naturaleza del entorno vigilar la
ausencia de corrosión o de desgaste
prematuro.
8. Asegúrese de que toda persona a quien
confía la utilización de este aparato conoce
su manejo y está apta para asumir todas las
exigencias de seguridad.
9. La utilización de este aparato debe cumplir
con la reglamentación y las normas de
seguridad aplicables al lugar de intervención
referentes a la instalación, la utilización, el
mantenimiento y el control de los aparatos
de elevación de material.
10. Para todo uso profesional, este aparato
debe ser puesto bajo la responsabilidad de
una persona que conozca la reglamentación
aplicable al lugar de intervención, y que
tenga autoridad para encargarse de su
aplicación si no es su operador.
11. Toda persona que utiliza este aparato por
primera vez debe verificar, sin correr riesgo,
antes de aplicarle la carga, con una carga de
prueba de por lo menos 10 % de la C.M.U.*,
y a una altura de elevación baja, que ha
comprendido todas las condiciones de
seguridad y de eficacia de manejo.
12. La colocación y la puesta en funcionamiento
de este aparato deben ser efectuadas en
condiciones que garanticen la seguridad del

ES
9
instalador conforme a la reglamentación
aplicable a su categoría.
13. TRACTELexcluye su responsabilidad por
el funcionamiento de este aparato en una
configuración de montaje que no sea aquella
descrita en el capítulo 3 “Puesta en servicio”
del presente manual.
14. El aparato debe ser enganchado en un
punto de enganche y en una estructura
suficientemente resistentes para soportar
la carga máxima de utilización indicada en
el aparato.
En caso de utilización de varios aparatos, la
resistencia de la estructura debe ser función
del número de aparatos, según su carga
máxima de utilización.
15. Este aparato manual nunca debe ser
motorizado.
16. El usuario debe asegurarse, durante toda
la utilización del polipasto que la cadena
está constantemente tensada por la carga,
y particularmente que la carga no sea
neutralizada temporalmente por un obstá-
culo en bajada, lo que podría ocasionar un
riesgo de rotura de la cadena cuando la
carga se libera de su obstáculo.
17. El usuario debe asegurarse, durante toda la
utilización del polipasto que la cadena no
roce contra un obstáculo.
18. Está prohibido utilizar este aparato para la
elevación o el desplazamiento de personas.
19. Este aparato nunca debe ser utilizado para
operaciones que no sean aquellas descritas
en este manual. Nunca debe ser utilizado
para una carga superior a la Carga Máxima
de Utilización indicada en el aparato.
Nunca debe ser utilizado en una atmósfera
explosiva.
20. Nunca estacionarse o circular debajo de la
carga. Señalizar y prohibir el acceso a la
zona situada debajo de la carga.
21. Cuando una carga debe ser levantada por
varios aparatos, la instalación de éstos debe
ser precedida de un estudio técnico
realizado por un técnico competente, y luego
conducida conforme a este estudio, sobre
todo para asegurar la distribución constante
de la carga en condiciones convenientes.
TRACTEL®rehúsa toda responsabilidad para
el caso en que el aparato TRACTEL®fuese
utilizado junto con otros aparatos de
elevación de otro origen.
22. Durante las operaciones de elevación, tanto
en subida como en bajada, el operador debe
observar constantemente la carga, especial-
mente para prevenir todo riesgo de
enganche.
23. La cadena de elevación forma parte
integrante del aparato y no debe ser
desmontada, ni reparada, ni modificada
fuera del control de TRACTEL®. Todo
desmontaje o modificación de de la cadena
de elevación fuera del control de TRACTEL®
excluye la responsabilidad de TRACTEL®en
cuanto a las consecuencias de esta
intervención.
24. El gancho de elevación forma parte
integrante del aparato y no debe ser ni
desmontado, ni reparado, ni modificado fuera
del control de TRACTEL®.Todo desmontaje o
modificación de del gancho de elevación
fuera del control de TRACTEL®excluye la
responsabilidadde TRACTEL®en cuanto a
las consecuencias de esta intervención.
25. Toda modificación del aparato fuera del
control de TRACTEL®, o supresión depiezas
que forman parte de este, exoneran a
TRACTEL®de su responsabilidad.
26. Toda operación de desmontaje de este
aparato, o toda reparación efectuada fuera
del control de TRACTEL®exoneran a
TRACTEL®de su responsabilidad, especial-
mente en caso de reemplazo de piezas
originales por piezas de otra procedencia.
27. TRACTEL®solo garantiza el funcionamiento
del aparato si está equipado con una cadena
TRACTEL®original, según las especifi-
caciones indicadas en el presente manual.
28. El aparato debe ser verificado periódi-
camente porun técnico de reparación
autorizado, como está indicado en este
folleto.
29. Se debe mantener al día un cuaderno de
mantenimiento según el modelo que se
encuentra al final de este manual.
30. Cuando el aparato no es utilizado, debe ser
colocado fuera del alcance de personas no
autorizadas a utilizarlo.
31. En caso de reforma definitiva del aparato,
eliminar el aparato en condiciones que
impidan su utilización.
Respetar la reglamentación sobre la
protección del medio ambiente en vigor en el
país.

ES
10
1: cadena de elevación. 2: gancho de elevación. 3: volante. 4: tope de fin de carrera bajo. 5: gancho de suspensión.
6: trinquetes de seguridad. 7: palanca. 8: palanca del selector.
(*): Carga Máxima de Utilización
H
D
CA
E
B
F
2
1
3
8
5
6
144435-1
7
4
6
111735-2
OK
111735-3
OK
L
0
D
1
144435-4
111735-5
P
M
144435-6
Fig. 2 Fig. 3 Fig. 4 Fig. 6
Fig. 5
1. DESCRI CIÓN DEL OLI ASTO
El polipasto Bravo™ AC es un polipasto manual
de palanca y de cadena para elevar, tirar o
tensar, que hay que amarrar en un punto de
anclaje fijo o en un carro móvil. Se puede
obtener informaciones sobre estos carros porta
polipastos con solo efectuar el pedido a
TRACTEL®.
El polipasto Bravo™ AC es un aparato robusto,
fabricado con materiales de gran calidad. Es
compacto, portátil y fácil de utilizar. Su peso
ha sido reducido gracias en particular al empleo
de cárteres de aluminio.
El polipasto Bravo™ AC es suministrado
equipado con una cadena de elevación (ítem. 1,
fig. 1) de una altura estándar de elevación de
1.50 m. La cadena de elevación está constituida
de un solo ramal con, teniendo en su extremo un
gancho de elevación (ítem. 2, fig. 1). El extremo
libre está equipado con un tope de fin de carrera
bajo (ítem. 4, fig. 1).
ATENCIÓN: está prohibido enganchar una
carga en el topo de fin de carrera bajo. Un
dispositivo de desembrague permite ajustar la
cadena rápida y fácilmente mediante el tope de
fin de carrera. Esta operación debe ser reali-
zada imperativamente sin carga. El polipasto
Bravo™ AC está conforme con la directiva
2006/42/CE y está calculado para garantizar una
resistencia mecánica mínima de 4 x C.M.U.*.
El polipasto Bravo™ AC está diseñado y
construido a fin de soportar las pruebas
dinámica a 1.1 x C.M.U.* y estática a 1.5 x
C.M.U.*.
Descripción de una entrega estándar:
- el polipasto equipado con su cadena de
elevación,
- su certificado de conformidad CE,
- el presente manual,
- una bolsa para el transporte y su
almacenamiento.
El conjunto es entregado en un embalaje de
cartón.
2. ES ECIFICACIONES TÉCNICAS
Fig. 1

ES
11
3. UESTA EN SERVICIO
Antes de la puesta en servicio del polipasto
Bravo™ AC, controlar los siguientes puntos:
1. Verificar que el polipasto está en buen estado
visible.
2. Verificar que el polipasto tiene la capacidad
necesaria para la utilización proyectada.
3. Verificar el buen estado de los ganchos y de
los trinquetes de seguridad.
4. Verificar que el tope de fin de carrera bajo está
presente.
5. Verificar que la cadena de elevación está
montada correctamente.
6. Asegurarse de que el punto de enganche del
polipasto puede soportar la carga con total
seguridad.
Después de haber procedido a estas verifica-
ciones previas y constatado su conformidad,
instalar el polipasto Bravo™ AC en su punto de
enganche y realizar las siguientes verifica-
ciones:
1. Verificar que el polipasto Bravo™ AC está
correctamente suspendido de su gancho de
suspensión (ítem. 5, fig. 1) y que el trinquete
de seguridad del gancho (ítem 6, fig. 1) está
bien cerrado (ver las figuras 2 y 3).
2. Verificar que la cadena de elevación no ha
sufrido torsión al ser colocada.
3. Sin carga, verificar las funciones “Subida” y
“Bajada”.
4. En caso de utilización de un carro porta-
aparejo con avance por empuje, verificar, sin
carga, que el carro se desplaza fácilmente.
En el caso de un carro con avance por cadena
de maniobra, verificar, sin carga, la dirección del
desplazamiento del carro.
El desplazamiento debe efectuarse sobre un
plano perfectamente horizontal.
Después de haber procedido a estas verifica-
ciones y comprobado su conformidad, colocar la
carga y asegurarse de:
1. que el accesorio de amarre de la carga
sostiene al fondo del gancho y no impide el
cierre del trinquete de seguridad (ver las fig. 2
y 3).
2. la libre alineación de la carga del aparato y
del punto de enganche del aparato.
4. FUNCIONAMIENTO
4.1 RINCI IO DE FUNCIONAMIENTO
El polipasto Bravo™ AC es maniobrado
mediante una palanca(ítem 7, fig. 1), accionada
por el operador en movimiento de vaivén para
elevar o bajar una carga, tirar o aplicar una
tensión.
**: otras carreras disponibles para los 2 modelos: 3 m
C.M.U.* (t) 0.25 0.5
Altura de elevación estándar** (m) 1.5
Distancia entre ganchos (mm) 230 270
Esfuerzo máximo en la palanca a la C.M.U.* (N) 170 190
Número de ramales 1
Dimensiones de la cadena Ø x P (ver la fig. 5) 4 x 12 5 x 15
Dimensiones (mm)
A 100 110
B 61 68
C 80 100
D 160 160
E 23 25
F 32 34
M 36 43
Peso neto (kg) 2.3 3.3
Peso suplementario por m. de elevación (kg) 0.35 0.56

ES
12
4.2 COLOCACIÓN DEL GANCHO
DE ELEVACIÓN EN EL UNTO
DE ENGANCHE DE LA CARGA
Si la colocación del gancho de elevación
requiere el ajuste de la longitud de la cadena, se
procede de la siguiente manera:
1. Asegurarse de que la cadena está sin carga.
2. Poner la palanca del selector (ítem 1 fig. 4) de
movimiento en posición neutra “0”.
3. Sin, carga, hacer girar el volante (ítem 3,
fig. 1) en el sentido contrario al de las agujas
de un reloj para abrir el freno; la cadena
está libre.
4. Si el volante está bloqueado, colocar el
selector en la posición “D” (fig. 4) y tirar
manualmente hacia abajo el ramal de carga
equipado con el gancho. Volver a colocar el
selector en la posición “0” y tirar de la cadena
liberada de este modo mediante el el tope de
fin de carrera bajo.
5. Fija el gancho de elevación en la carga (o en
el punto fijo), o en el punto de aplicación de la
tensión. Tensar la cadena ligeramente tirando
de la cadena mediante el tope de fin de
carrera bajo.
6. acer girar el volante en el sentido de las
agujas de un reloj; el freno es nuevamente
cerrado. La cadena está entonces sujetada en
el polipasto.
4.3 MANIOBRA
1. Para elevar, tirar o tensar, colocar la
palancadel selector en la posición “L” (fig. 4) y
accionar la palanca con movimiento de
vaivén.
2. Para bajar o soltar, colocar la palanca del
selector en la posición “D” (fig. 4) y maniobrar
la palanca con movimiento de vaivén.
4.4 INSTRUCCIONES IM ORTANTES
COM LEMENTARIAS
1. Al realizar el desmontaje del polipasto
Bravo™ AC, cerciorarse de que no hay
ninguna carga aplicada y que la cadena de
elevación tiene una parte floja suficiente
paraliberar la carga del gancho.
2. La palanca del selector no debe ser dejada en
posición neutra “0” cuando una carga está
suspendida o si el polipasto está bajo tensión.
Asegurarse de que el selector está
efectivamente en la posición deseada y que
no está entre dos posiciones.
3. No intentar accionar el volante durante una
maniobra o cuando una carga está aplicada.
4. No se recomienda maniobrar esta palanca a
gran velocidad, debido a las sacudidas que
pueden ocurrir al subir o bajar la carga.
Es conveniente más bien tirar de la palanca
de manera constante, para evitar un balanceo
de la carga.
5. ALMACENAMIENTO
Se recomienda almacenar el polipasto en
posición suspendida, para evitar enredar la
cadena. El lugar de almacenamiento debe estar
seco y protegido de la intemperie. Antes del
almacenamiento, cepillar la cadena y lubricarla
con aceite de máquina.
6. CADENA DE ELEVACIÓN
El buen estado de la cadena de elevación es una
garantía para la seguridad y el funcionamiento
delpolipasto. Es indispensable verificar
constantemente elbuen estado de la cadena,
limpiarla y lubricarla periódicamente con aceite
de máquina.
La cadena de elevación debe ser examinada
cotidianamente por personal competente,
durante la utilización del aparato (según la
Ficha Técnica T2208).
No exponer la cadena a temperaturas excesivas,
a materias abrasivas o químicas.
Proteger la cadena contra todas las agresiones
posibles como los arcos de soldadura.
7. MANTENIMIENTO
Periódicamente, y por lo menos una vez al año,
y según la reglamentación de seguridad en vigor
del país de utilización del aparto, el polipasto
debe ser controlado y probado con carga por
personal de mantenimiento autorizado.
Periódicamente, y particularmente después de
un uso intensivo, lubricar las partes mecánicas.
Los discos de freno nunca deben recibir
lubricante, pero deben ser conservados limpios
y secos.
Verificar periódicamente el estado de los
ganchos especialmente en caso de sobrecarga.
Si la deformación entre los indicadores de
aperturas del gancho es superior a 2 mm (fig. 6,
distancia “M’’ indicada en el cuadro del capítulo 2
“Especificaciones técnicas”), el aparato es
considerado como dañado y debe ser puesto
fuera de servicio.
En caso de cualquier daño, devolver el polipasto
Bravo™ AC al taller de reparaciones autorizado
por TRACTEL.
8. ROCEDIMIENTO DE URGENCIA
EN CASO DE INCIDENTE
En caso de bloqueo de la cadena o de cualquier
otra disfunción del aparato, detener inmediata-
mente la maniobra sin insistir, y avisar al

ES
13
personal competente con el fin de proceder a
una operación de desmontaje de la carga e
intervenir en el aparato.
Establecer imperativamente un perímetro de
seguridad alrededor del aparato y verticalmente
debajo de la carga paraevitar el acceso a toda
persona no autorizada.
Devolver el aparato a un técnico de reparación
autorizado TRACTEL®.
9. MARCAS
9.1 MARCAS ESTÁNDAR
ay dos etiquetas pegadas en cada polipasto
Bravo™ AC (fig. 7) y estas mencionan las
informaciones siguientes:
• ítem 1: designación del polipasto,
• ítem 2: Carga Máxima de Utilización
(C.M.U.*) en kg,
• ítem 3: dimensiones de la cadena de
elevación,
• ítem 4: la marca CE,
• ítem 5: año de fabricación,
• ítem 6: símbolo que menciona la obligación
de leer el presente manual antes de
utilizar el polipasto,
• ítem 7: dirección y datos del fabricante:
TRACTEL SAS France
RD 619 Saint- ilaire-sous-Romilly
BP38 - F-10102 FRANCE
• ítem 8: N° de serie.
Etiqueta (fig. 8) de lubricación de la cadena
pegada en cada aparato.
10. USOS INFRACTORES ROHIBIDOS
Está prohibido:
- Utilizar este aparato si no ha sido verificado
desde hace más de un año.
- Utilizar este aparato si su cadena está
deformada, gastada o fuertemente corroída.
- Utilizar este aparato con otra cadena que no
sea la original TRACTEL®.
- Utilizar este aparato con una extensión en la
palanca.
- Utilizar el aparato si la cadena de elevación no
está correctamente colocada en la rótula de
elevación y en el polipasto.
- Efectuar cualquier modificación del aparato.
- Emplear piezas o componentes que no
sean las piezas o componentes originales
TRACTEL®.
- Utilizar un aparato en mal estado.
- Utilizar este aparato sin haber efectuado las
verificaciones descritas en este manual.
- Fijar ese aparato en un soporte de resistencia
insuficiente.
- Fijar este aparato mediante cualquier otro
medio que no sea su gancho de suspensión.
- Embridar el gancho de suspensión.
- Tratar de elevar cargas fijas o bloqueadas.
- Colocar la palanca del selector en la posición
“0” cuando la cadena está bajo tensión.
- Utilizar un aparato de limpieza de alta presión,
o productos químicos (ácidos, productos
clorados) para limpiar el aparato.
- Utilizar este aparato por encima de su carga
máxima de utilización. Maniobrar la palanca
por cualquier otro medio que no sea el manual.
- Utilizar el aparato si las marcas no son legibles.
- Utilizar este aparato en un entorno explosivo
(aparato no conforme con la directiva ATEX) o
fuertemente corrosivo.
- Utilizar este aparato si la temperatura es
inferior a –10°C o superior a +50° C.
- Utilizar este aparato para elevación de carga
cuando la velocidad del viento es superior a
50 km/h.
- Utilizar este aparato, incluso ocasionalmente,
para la elevación el desplazamiento de
personas.
- Utilizar este aparato para otras operaciones
que no sean aquellas para las cuales está
destinado o según esquemas de montaje que
no sean aquellos descritos en el presente
folleto.
- Utilizar este aparato si las condiciones de
iluminación no son suficientes para ver bien la
carga en todo su trayecto.
Fig. 8
144435-8
Fig. 7
1
144435-7
5
4
3
6
7
2
8

ES
14
- Utilizar este aparato si uno de los sistemas de
seguridad está dañado o no está operativo.
- Utilizar este aparato si uno de los ganchos está
deformado o presenta un desgaste anormal.
- Utilizar la cadena de elevación como masa
ocomo conductor eléctrico.
- Aplicar la carga en el extremo del gancho.
- Forzar la palanca cuando el tope de fin de
carrera bajo bloquea el polipasto.
- Forzar la palanca en el sentido de la subida de
la carga cuando el gancho de elevaciónestá
contra el aparato.
- Ejercer una tracción lateral en las cargas a
elevar.
- Utilizar la cadena de elevación Bravo™ AC
como eslinga.
- Utilizar el polipasto Bravo™ AC como eslinga.
- Subir y bajar la carga sin tenerla a la vista en
todo su trayecto.
- Dejar que la carga se balancee debajo del
polipasto.
- Estacionarse o desplazarse debajo de la carga.
- Dejar que la cadena de elevación Bravo™ AC
roce con un obstáculo.
- Accionar el volante durante una maniobra o
cuando la cadena está bajo tensión.
- Enganchar una carga en el tope de fin de
carrera bajo.
- Dar golpes a la palanca.
- Intervenir en el aparato sin haber desmontado
la carga aplicada en el aparato.

IT
15
1. Prima d’installare e d’utilizzare il presente
apparecchio, è indispensabile, per la sua
sicurezza d’utilizzazione e per la sua
efficacia, di prendere conoscenza del
presente manuale, di averne compreso il
senso e le regole ivi descritte, e di
conformarsi alle sue prescrizioni. Una copia
di questo manuale deve essere tenuta a
disposizione di ogni utilizzatore. Degli
esemplari supplementari possono essere
forniti a richiesta da TRACTEL®.
2. Non utilizzare il presente apparecchio, se la
targhetta fissata sull’apparecchio , oppure se
una delle iscrizioni che vi figurano, ed, in
partcolar modo, la C.M.U.*, non è più
presente oppure leggibile. Una targhetta
identica può essere fornita a richiesta da
TRACTEL®. Essa deve essere fissata prima
di continuare l’utilizzazione dell’apparecchio.
3. Prima di ogni eventuale utilizzazione
dell’apparecchio, verificare che esso sia
apparentemente in buone condizioni.
4. Le buone condizioni della catena sono una
condizione essenziale di sicurezza e di buon
funzionamento dell’apparecchio. Il controllo
delle buone condizioni della catena deve
essere effettuato ad ogni utilizzazione come
indicato al capitolo 6 “Catena di solleva-
mento”. Qualsiasi apparecchio la cui catena
presenti dei segni di deterioramento deve
essere ritirata dall’utilizzazione e deve
essere rispedita a TRACTEL®per controllo e
per ripristino dello stato anteriore.
5. Prima di una qualsiasi utilizzazione dell’
apparecchio, verificare che l’arresto di fine
corsa basso sia correttamente in posizione.
6. Per qualsiasi utilizzazione di tipo profes-
sionale, specialmente se devi affidare il
presente apparecchio ad un operatore
stipendiato oppure assimilato, conformati
alla regolamentazione del lavoro applicabile
al montaggio, alla manutenzione ed
all’utilizzazione del presente materiale, in
particolar modo per quanto riguarda le
verifiche richieste: verifica alla prima messa
in servizio da parte dell’utilizzatore, verifiche
periodiche e verifiche dopo smontaggio o
riparazione.
7. Il controllo permanente delle buone
condizioni apparenti del l’apparecchio e della
sua corretta manutenzione fanno parte
delle misure necessarie alla sua sicurezza
d’utilizzazione. In funzione della natura
dell’ambiente, sorvegliare l’assenza di
corrosione o d’usura premature.
8. Verifica che qualsiasi persona cui hai
affidato l’utilizzazione del presente appa-
recchio, ne conosce la manovrabilità ed è
atto a mettere in pratica tutte le esigenze di
sicurezza.
9. La messa in opera del presente apparecchio
deve essere conforme alla regolamentazione
ed alle norme di sicurezza applicabili sul sito
d’intervento relativamente all’installazione,
all’utilizzazione, alla manutenzione ed al
controllo degli apparecchi di sollevamento di
materiale.
10. Per qualsiasi utilizzazione di tipo profes-
sionale, il presente apparecchio deve essere
posto sotto la responsabilità di un operatore
che conosca la regolamentazione applicabile
sul sito d’intervento, e che abbia autorità per
assicurarne l’applicazione se non ne è
l’operatore solito. 11. Qualsiasi operatore che
dovesse utilizzare il presente apparecchio
per la prima volta deve verificare, non
SOMMARIO ágina
Prescrizioni prioritarie .................................................................................................................... 2 e 3
1. Descrizione del paranco ................................................................................................................ 4
2. Spécifiche tecniche.................................................................................................................. 4 e 5
3. Messa in servizio ........................................................................................................................... 5
4. Funzionamento .............................................................................................................................. 5
5. Stoccaggio ..................................................................................................................................... 6
6. Catena di sollevamento ................................................................................................................. 6
7. Manutenzione ................................................................................................................................ 6
8. Procedura di emergenza in caso d’incidente................................................................................. 6
9. Marcatura....................................................................................................................................... 7
10. Utilizzi errati vietati ......................................................................................................................... 7
RESCRIZIONI RIORITARIE
(*): Carico Massimo di Utilizzo.

IT
16
in condizioni di rischio, prima di applicarvi il
carico, con un carico di test di per lo meno il
10 % del C.M.U.*, e su una altezza di
sollevamento limitata, che essa ne ha
compreso tutte le condizioni di sicurezza e
d’efficacia di maneggio e di operatività.
12. L’installazione e la messa in funzionamento
del presente apparecchio devono essere
effettuate in condizioni che garantiscano la
sicurezza dell’installatore conformemente
alla regolamentazione applicabile alla sua
categoria.
13. TRACTELesclude la sua responsabilità
per il funzionamento del presente appa-
recchio in una configurazione di montaggio
altra che quella descritta al capitolo 3
“Messa in servizio” del presente manuale.
14. L’apparecchio deve essere agganciato ad un
punto d’aggancio e ad una struttura suffi-
cientemente resistente per sostenere
il carico massimo d’utilizzazione indicato
sull’apparecchio. In caso d’utilizzazione di
parecchi aparecchi, la resistenza della
struttura deve essere funzione del numero
d’apparecchi, a seconda il loro carico
massimo d’utilizzazione.
15. Il presente apparecchio non deve mai essere
motorizzato.
16. L’utilizzatore deve verificare per tutta la
durata di utilizzazione del paranco che la
catena sia costantemente tesa dal carico,
ed, in particolar modo, che il carico non sia
neutralizzato temporaneamente da un
ostacolo in discesa, che potrebbe determi-
nare un rischio di rottura della catena,
quando il carico si libera dal suo ostacolo.
17. L’utilizzatore deve verificare per tutta
l’utilizzazione del paranco che la catena non
venga ad urtare contro un ostacolo.
18. E’ vietato utilizzare questo apparecchio per il
sollevamento o lo spostamento di persone.
19. Questo apparecchio non deve mai essere
utilizzato per operazioni diverse da quelle
descritte in questo manuale. Non deve mai
essere utilizzato per un carico superiore
al Carico Massimo di Utilizzo indicato
sull’apparecchio. Non deve mai essere
utilizzato in atmosfera esplosiva .
20. Mai stazionare oppure circolare sotto il
carico. Segnalare e vietare l’accesso alla
zona posta sotto il carico.
21. Se un carico deve essere sollevato da
parecchi apparecchi, l’installazione di questi
deve essere preceduta da uno studio
tecnico, realizzato da un tecnico competente,
poi guidate conformemente a questo studio,
in particolar modo, per assicurare
la suddivisione costante del carico in
condizioni corrette. TRACTEL®esclude
qualsiasi sua responsabilità per il caso in cui
l’apparecchio TRACTEL®fosse utilizzato
insieme ad altri apparecchi di sollevamento
di altra origine.
22. Durante le opérazioni di sollevamento, in
salita ed in discesa, l’opératore deve
costantemente osservare il carico per evitare
il rischio di urti e di scontri.
23. La catena di sollevamento fa parte integrante
del l’apparecchio e non deve essere né
smontata, né riparata, né modificata al di
fuori del controllo di TRACTEL®. Qualsiasi
smontaggio o modifica del la catena di
sollevamento al di fuori del controllo di
TRACTEL®esclude la responsabilità di
TRACTEL®per le conseguenze di tale
intervento.
24. Il gancio di sollevamento fa parte integrante
del l’apparecchio e non deve essere né
smontato, né riparato, né modificato al di
fuori del controllo di TRACTEL®. Qualsiasi
smontaggio o modifica del gancio di
sollevamento al di fuori del controllo di
TRACTEL®esclude la responsabilità di
TRACTEL®per le conseguenze di tale
intervento.
25. Qualsiasi modifica dell’apparecchio al di fuori
del controllo di TRACTEL®, oppure qualsiasi
eliminazione di pezzi, che ne facciano parte,
liberano TRACTEL®dalla sua responsabilità.
26. Qualsiasi operazione di smontaggio di tale
apparecchio, oppure qualsiasi operazione
effettuata al di fuori del controllo di
TRACTEL®liberano TRACTEL®dalla sua
responsabilità, specialmente in caso di
sostituzione di pezzi d’origine con pezzi di
altra provenienza.
27. TRACTEL®garantisce il funzionamento del
l’apparecchio solamente se esso è dotato di
una catena TRACTEL®d’origine, conforme-
mente alle specifiche indicate nel presente
manuale.
28. L’apparecchio deve essere periodicamente
verificato da un riparatore debitamente
autorizzato, come indicato nel presente
manuale.
29. Il libretto di manutenzione deve essere
tenuto aggiornato conformemente al modello
posto alla fine del presente manuale.

IT
17
30. Quando l’apparecchio non è utilizzato, esso
deve essere posto fuori dalla portata delle
persone non autorizzate ad utilizzarlo.
31. In caso di ritiro definitivo dal servizio
dell’apparecchio, mettere l’apparecchio nel
materiale di scarto nelle condizioni che ne
vietino l’utilizzazione. Rispettare la regola-
mentazione sulla protezione del l’ambiente
in vigore nel paese.
1. DESCRIZIONE DEL ARANCO
Il paranco Bravo™ AC è un paranco manuale a
leva ed a catena, per sollevare, per tirare
oppure per tendere, per fissare ad un punto
d’ancoraggio fisso oppure ad un carrello mobile.
Delle informazioni su questi carrelli porta-
paranchi possono essere ottenute su semplice
richiesta a TRACTEL®.
Il paranco Bravo™ AC è un apparecchio robusto,
fabbricato con materiali di grande qualità.
Esso è compatto, portabile e di facile utilizzazione.
Il suo peso è stato ridotto, in particolar modo,
grazie all’utilizzazione di carter in alluminio.
Il paranco Bravo™ AC è fornito dotato di una
catena di sollevamento (contr. 1, fig. 1) di altezza
standard di alzata di 1,50 m. La catena di
sollevamento è costituita da un solo filo con alla
sua estremità un gancio di sollevamento
(contr. 2, fig. 1).
L’estremità libera della catena è dotata di un
arresto di fine di corsa basso (contr. 4, fig. 1).
ATTENZIONE: è vietato agganciare un carico
all’arresto di fine corsa basso. Un dispositivo
di disinnesto permette di regolare la catena
rapidamente e facilmente per mezzo dell’ arresto
di fine corsa. Questa operazione deve essere
effettuata senza carico. Il paranco Bravo™ AC
è conforme alla direttiva 2006/42/CE ed è
dimensionato per garantire una resistenza
meccanica minima di 4 x C.M.U.*.
Il paranco Bravo™ AC è concepito ed è
fabbricato in modo da sopportare le prove
dinamiche a 1.1 x C.M.U.* e statiche a 1.5 x
C.M.U.*.
2. S ÉCIFICHE TECNICHE
Fig. 1
1: catena di sollevamento. 2: gancio di sollevamento. 3: volante. 4: arresto di fine corsa bassa. 5: gancio di sospensione.
6: linguetta di sicurezza. 7: leva. 8: pulsante del selettore.
(*): Carico Massimo di Utilizzo
111735-2
OK
111735-3
OK
L
0
D
1
144435-4
111735-5
P
M
144435-6
Fig. 2 Fig. 3 Fig. 4 Fig. 6
Fig. 5
H
D
CA
E
B
F
2
1
3
8
5
6
144435-1
7
4
6

IT
18
Descrizione di una fornitura standard:
- il paranco dotato della catena di sollevamento
relativa,
- del suo certificato di conformità CE,
- Il presente manuale,
- di una sacca per il trasporto e la sistemazione.
L’insieme è fornito in un imballaggio di cartone.
3. MESSA IN SERVIZIO
Prima della messa in servizio del paranco
Bravo™ AC, controllare i punti seguenti:
1. Verificare che il paranco sia in buone
condizioni apparenti.
2. Verificare che il paranco abbia la capacità
necessaria per l’utilizzazione progettata.
3. Verificare le buone condizioni dei ganci e delle
linguette di sicurezza.
4. Verificare che l’arresto di fine corsa bassa sia
presente.
5. Verificare che la catena di sollevamento sia
correttamente montata.
6. Verifcare che il punto di aggancio del paranco
possa sopportare il carico in assoluta
sicurezza.
Dopo avere proceduto a queste verifiche
preliminari ed averne constatato la conformità,
installare il paranco Bravo™ AC al punto di
aggancio relativo e realizzare le seguenti
verifiche:
1. Verificare che il paranco Bravo™ AC sia
correttamente sospeso al gancio relativo di
sospensione (contr. 5, fig. 1) e che la linguetta
di sicurezza del gancio (contr. 6, fig. 1) sia
correttamente chiusa (vedere figure 2 e 3).
2. Verificare che la catena di sollevamento non
abbia subito alcuna torsione al momento del
montaggio.
3. Senza carico, verificare le funzioni “Salita” e
“Discesa”.
4. In caso d’utilizzazione di un carrello porta-
paranco con velocità di avanzamento a spinta,
verificare, senza carico, che il carrello avanzi
facilmente. Nel caso di un carrello con velocità
di avanzamento tramite catena di manovra,
verificare, senza carico, la direzione di
spostamento del carrello.
Lo spostamento deve effettuarsi su un piano
esclusivamente orizzontale.
Dopo avere proceduto a queste verifiche ed
averne constatato la conformità, mettere in
posizione il carico e verificare:
1. che l’accessorio di aggancio del carico porti a
fondo il gancio e non impedisca la chiusura
della linguetta di sicurezza (vedere fig. 2 e 3).
2. il libero allineamento del carico dell’appa-
recchio e del punto di aggancio dell’appa-
recchio.
C.M.U.* (t) 0.25 0.5
Altezza di sollevamento standard** (m) 1.5
Distanza minima fra ganci (mm) 230 270
Sforzo massimo sulla leva alla C.M.U.* (N) 170 190
Numero di fili 1
Dimensioni catena Ø x P (vedere fig. 5) 4 x 12 5 x 15
Dimensioni (mm)
A 100 110
B 61 68
C 80 100
D 160 160
E 23 25
Ø 32 34
M 36 43
Peso netto (kg) 2.3 3.3
Peso supplementare per par m. di sollevamento (kg) 0.35 0.56
**: altre corse possibili per i 2 modelli: 3 m

IT
19
4. FUNZIONAMENTO
4.1 RINCI IO DI FUNZIONAMENTO
Il paranco Bravo™ AC è manovrato per mezzo
di una leva (contr. 7, fig. 1), azionata
dall’operatore in movimento di va e vieni per
sollevare o fare scendere un carico, tirare o
applicare una tensione.
4.2 MESSA IN OSIZIONE DEL GANCIO
DI SOLLEVAMENTO AL UNTO
DI AGGANCIO DEL CARICO
Se la messa in posizione del gancio di
sollevamento richiede la regolazione della
lunghezza della catena, si procedere nel modo
seguente:
1. Verificare che la catena sia senza carico.
2. Posizionare la levetta del selettore (contr. 1
fig. 4) di movimento in posizione neutro “0”.
3. Senza carico, fare girare il volante (contr. 3,
fig. 1) in senso inverso alle lancette di un
orologio per aprire il freno; la catena è libera.
4. Se il volante è bloccato, posizionare il
selettore sul la posizione “D” (fig. 4) e tirare
manualmente verso il basso il filo di catena
dotato del gancio. Riposizionare il selettore
sulla posizione “0” e tirare sulla catena, in
tal modo, liberata per mezzo del l’arresto di
fine di corsa bassa.
5. Fissare il gancio di sollevamento al carico
(oppure al punto fisso), oppure al punto di
applicazione del la tensione. Mettere la catena
sotto tensione leggera tirando sulla catena per
mezzo dell’ arresto di fine di corsa bassa.
6. Fare girare il volante nel senso delle lancette
di un orologio; il freno è nuovamente chiuso.
La catena è allora presa nel paranco.
4.3 MANOVRA
1. Per sollevare, tirare oppure tendere,
posizionare la levetta del selettore nella
posizione “L” (fig. 4) ed azionare la leva in va
e vieni.
2. Per scendere oppure allentare, posizionare la
levetta del selettore nella posizione “D” (fig. 4)
e manovrare la leva di va e vieni.
4.4 ISTRUZIONI IM ORTANTI
COM LEMENTARI
1. Al momento dello smontaggio del paranco
Bravo™ AC, verificare che nessun carico vi
sia applicato e che la catena di sollevamento
abbia una catena non tesa, sufficiente per
liberare il carico del gancio.
2. La levetta del selettore non deve essere
lasciata in posizione neutro “0” se un carico
vi è sospeso oppure se il paranco è sotto
tensione. Verificare che il selettore sia
correttamente nella posizione voluta e che
non si trovi fra due posizioni.
3. Non tentare di azionare il volante durante una
manovra oppure se un carico è applicato.
4. Si raccomanda di nonmanovrare questa leva a
grande velocità, a causa delle scosse
che si possono avere, sollevando oppure
facendo scendere il carico. Piuttosto, si deve
tirare la leva in modo regolare, per evitare
l’oscillazione del carico.
5. STOCCAGGIO
Si raccomanda di stoccare il paranco in
posizione sospesa, per evitare di ingarbugliare
la catena. Il luogo di stoccaggio deve essere
asciutto ed al riparo dalle intemperie. Prima
dello stoccaggio, spazzolare la catena e
lubrificarla con olio per macchina.
6. CATENA DI SOLLEVAMENTO
Le buone condizioni della catena di
sollevamento sono una garanzia per la sicurezza
ed il buon funzionamento del paranco.
È indispensabile verificare costantemente le
buone condizioni della catena, ripulirla e
lubrificarla regolarmente con olio per macchina.
La catena di sollevamento deve essere
esaminata quotidianamente da personale
competente, durante l’utilizzazione dell’appa-
recchio (conformemente alla Scheda Tecnica
T2208).
Non esporre la catena a temperature eccessive,
a materie abrasive o chimiche. Proteggere la
catena contro eventuali aggressioni come le
saldature elettriche.
7. MANUTENZIONE
Periodicamente, e, per lo meno una volta
all’anno, e conformemente alla regolamen-
tazione di sicurezza in vigore del paese
d’utilizzazione dell’apparecchio, il paranco deve
essere controllato e testato da operatori di
manutenzione debitamente autorizzati.
Periodicamente, ed, in particolar modo, dopo
una utilizzazione intensa, lubrificare le parti
meccaniche.
I dischi dei freni non devono mai ricevere del
lubrificante, ma devono essere conservati puliti
ed asciutti.
Verificare regolarmente le condizioni dei ganci
in particolar modo in caso di sovracarico. Se la
deformazione fra le spie d’apertura del gancio è
superiore a 2 mm (fig. 6, distanza “M’’ indicata
nella tabella del capitolo 2 “Specifiche tecniche”),
l’apparecchio è considerato come danneggiato e
deve essere posto fuori servizio.

IT
20
In caso di eventuali danni, rispedire il paranco
Bravo™ AC all’officina di riparazioni debitamente
autorizzata da T ACTEL.
8. PROCEDURA D’EMERGENZA IN CASO
D’INCIDENTE
In caso di blocco della catena oppure di qualsiasi
altro cattivo funzionamento dell’apparecchio,
interrompere immediatamente la manovra senza
insistere, avvertire l’operatore competente, per
procedere ad una operazione di smontaggio del
carico ed intervenire sull’apparecchio.
Creare imperativamente un perimetro di sicu-
rezza intorno all’apparecchio e sull’appiombo del
carico per evitare l’accesso a qualsiasi persona
autorizzata.
ispedire l’apparecchio ad un riparatore
debitamente autorizzato da T ACTEL®.
9. MARCATURA
9.1 MARCATURA STANDARD
Due etichette sono incollate su ogni paranco
Bravo™ AC (fig. 7) e menzionano le informazioni
seguenti :
• contr. 1: designazione del paranco,
• contr. 2: Carico Massimo di Utilizzo (C.M.U.*)
in kg,
• contr. 3: dimensioni della catena di
sollevamento,
• contr. 4: la marcatura CE,
• contr. 5: anno di fabbricazione,
• contr. 6: simbolo che menziona l’obbligo di
leggere il presente manuale prima di
utilizzare il paranco,
• contr. 7: indirizzo e dati di contatto del
fabbricante:
T ACTEL SAS Francia
D 619 Saint-Hilaire-sous- omilly
BP38 - F-10102 F ANCIA
• contr. 8: N° di serie.
Etichetta (fig. 8) di lubrificazione della catena
incollata su ogni apparecchio.
10. UTILIZZI ERRATI VIETATI
E’ vietato:
- Utilizzare questo apparecchio se non è stato
verificato da più di un anno.
- D’utilizzare il presente apparecchio se la
catena relativa è deformata, usata o fortemente
corrosa.
- D’utilizzare il presente apparecchio con un’altra
catena che quella d’origine T ACTEL®.
- D’utilizzare il presente apparecchio con una
prolunga sulla leva.
- D’utilizzare l’apparecchio, se la catena di
sollevamento non è correttamente posizionata
nel morsetto di sollevamento e nella struttura a
gancio.
- D’effettuare una qualsiasi modifica del
l’apparecchio.
- D’utilizzare dei pezzi o componenti altri che i
pezzi o i componenti d’origine T ACTEL®.
- D’utilizzare un apparecchio in cattive
condizioni.
- D’utilizzare il presente apparecchio senza
avere effettuato le verifiche descritte nel
presente manuale.
- Di fissare il presente apparecchio su un
supporto di resistenza insufficente.
- Di fissare il presente apparecchio con qualsiasi
altro mezzo che il suo gancio di sospensione.
- Di fissare il gancio di sospensione.
- Tentare di sollevare dei carichi fissi o bloccati.
- Di posizionare la leva del selettore in posizione
“0”, se la catena è sotto tensione.
- D’utilizzare un apparecchio di pulizia ad alta
pressione, oppure dei prodotti chimici (acidi,
prodotti clorati) per pulire l’apparecchio.
- Utilizzare questo apparecchio oltre il suo carico
massimo di utilizzo.
- Di manovrare la leva con qualsiasi altro mezzo
che quello manuale.
- D’utilizzare l’apparecchio se la marcatura non è
leggibile.
Fig. 8
144435-8
Fig. 7
1
144435-7
5
4
3
6
7
2
8
