Triple S AF6 User manual

AF6 Commercial
Deluxe Upright
Cleaner
Read these
instructions before
operating the
cleaner
Operating Instructions
ENGLISH ➜pp.1-12
ESPAÑOL ➜pág 14-20
FRANÇAIS ➜p. 22-28
Serial number______________________
(Located on bottom of cleaner as shown)
Index
Assembling Cleaner..........................2-5
How To Use
Cleaner Description ..........................6
Cleaning Tools ..................................7
Upright Cleaner..............................6-7
If You Have a Problem ........................11
Clearing Blockages ........................12
Important Safeguards ..........................1
Maintenance
Authorized Service..........................11
Lubrication ......................................11
Replacing Belt ................................10
Replacing Brush Roll ................10-11
Replacing Filter Bag ......................8-9
Replacing Final Filter........................9
Important Safeguards
When using an electrical appliance, always follow
basic precautions, including the following:
READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE
Warning:To reduce the risk of fire, electric shock, or injury:
• Do not use outdoors or on wet surfaces.
• This appliance is provided with double insulation. Use only identical replacement
parts. See instructions for servicing double insulated appliances.
• Close supervision is necessary when any appliance is used by or near children.
Do not allow vacuum cleaner to be used as a toy or to run unattended at any time.
• Keep hair, loose clothing, fingers, feet and all parts of body away from openings,
rotating agitator and other moving parts. Do not operate cleaner in bare feet or
when wearing open toe shoes or sandals.
• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or
hot ashes.
• Do not use to pick up flammable or combustible materials such as gasoline or fine
wood sandings or use in areas where they may be present.
• Avoid picking up hard, sharp objects with the cleaner. They may damage the cleaner
and the bag.
• Do not use without dust bag or filters in place. Change bag frequently when picking
up very fine materials such as powder.
• Use extra care when cleaning on stairs.
• Do not put any object into openings. Do not use with any opening blocked; keep
free of dust, lint, hair, or anything that may reduce air flow.
• Do not pull or carry by cord, use cord as a handle, close door on cord or pull cord
around sharp edges or corners. Do not run appliance over cord. Keep cord away
from heated surfaces.
• Always disconnect cord from electrical outlet before servicing the cleaner.
• Unplug cleaner when not in use. Turn off all controls before unplugging.
• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord. Never
handle plug or appliance with wet hands.
• The use of an extension cord is not recommended.
• Do not use with damaged cord or plug. If appliance is not working as it should, has
been dropped, damaged, left outdoors, or dropped into water, take it to a Triple S
Authorized Dealer.
• Use vacuum cleaner only for its intended use as described in the instructions.
Use only attachments recommended by Triple S; others may cause hazards.
Save these instructions!
DOUBLE INSULATED: When servicing, use only
identical replacement parts.

2
Step 1 Assemble
handle
Note: The white switch lock
above the ON/OFF switch, aids
in assembly of your cleaner.
Assembly can be continued if the
switch lock is missing. However,
do not remove the switch lock
until assembly is completed.
Align upper handle and lower
handle as shown. Place upper (C) and lower (D) handle parts on a flat surface,
aligning rod sections (B). With hands on sides of parts, push
them together firmly until they “click” and rod sections lock
together.
*Be careful not to press against rod (B) extending from the
lower handle shown in Fig. 1-3. Do not push handle
together with hands on ends of handle parts.
1-2 A
B
C
D
Assembling cleaner
It is extremely important to read and
follow all the instruction steps in order.
Carton contents
Remove all parts from carton and
identify each item shown.
Note that some of the items are
shipped together in the sealed
bag with the owner’s manual.
A.Upper handle
B.Lower handle
C.Cord
D.Bag compartment and tool
storage
E.Bracket
F. Extra belt
G. Cleaner base and hose
H. Handle bolt and nut packet
(One extra nut included)
I. Paper filter bag
J. Reusable cloth bag
K.Cleaning tools and extension wand
1-1
ABC
E
G
H
I
K
DF
J

FRONT
3
UP
FRONT

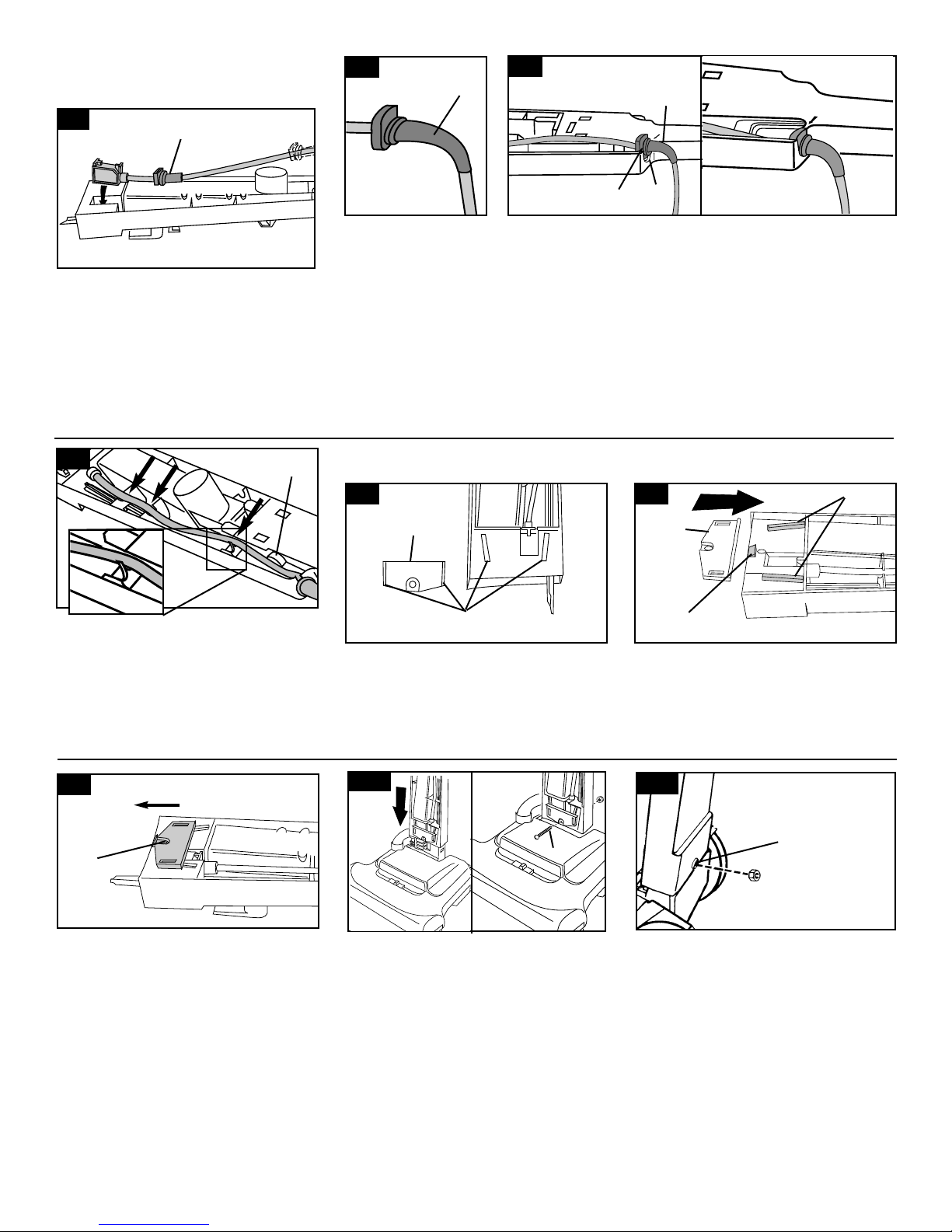

Step 2 Attach cord
With side marked “UP” visible, insert
large rectangular end of cord into
pocket in bottom of handle.
Make sure rectangular end is
pushed down into the handle as far
as possible.
Slide cord protector (E) toward
upper handle.
Rotate cord protec-
tor (E) as shown
(toward back of
handle).
With (E) pointing downward, press groove (F) into slot
(G).
Pull cord tight.
Step 3 Attach handle
Note location of tapered rails (H) on
bracket (I) and on lower handle. With printed side of bracket (I) facing up, slide rails on bracket
onto rails (H) on lower handle until
bracket snaps past the lock tab (J).
H
I
B
I
H
J
1-3
1-7 1-8
E
Press cord into place at each of the
three notches indicated.
Do not plug cleaner in until
assembly is totally complete.
Make sure cord is on the side of rod
(B).
1-6
1-4 1-5
EE
FG
FRONT
L
K
Pull bracket toward bottom of handle
slightly to make sure bracket is
locked in place.
Make sure hole in bracket aligns
with hole in handle (K).
With ON/OFF switch to the front,
place assembled handle down onto
extension on cleaner base.
Rock handle side to side while
pushing down firmly. Extra pushing
effort may be required.
Push bolt into hole (L) on lower front
of handle.
If bolt will not go through hole
easily , check the following:
• the bracket is properly
positioned (Fig. 1-9)
• the handle is pushed down
completely (Fig. 1-10)
Place nut in recessed area (M) at
back of handle. Hold nut in place
while tightening bolt securely with a
screw driver.
Only one nut is needed on this
model. The extra nut is not required
but has been provided for your
convenience.
FRONT
M
1-9 1-10 1-11

4
Step 5 Attach filter bag
Align opening in bag with dirt tube (S)
inside bag compartment.
Push bag firmly onto tube.
Tuck top and bottom of bag into bag
compartment.
To replace bag door, insert the 2 tabs
on bottom of bag door into the 2 slots
on bag compartment.
Make sure all edges of bag are com-
pletely inside the bag compartment.
Close door.
Pull switch lock (T) above ON/OFF
switch (U) straight out.
Dispose of lock.
Note: If lock has come off during
assembly make sure switch is in
the OFF position (down) before
plugging cord into electrical
outlet.
T
U
1-17 1-18 1-19
N
R
P
Q
O
1-12 1-14
Pull bag door latch forward and
remove door. Set bag door aside. Slide large tab (N) on bottom of bag
housing into slot between the brack-
et (O) and the lower handle.
Note round opening and hooks (P)
on back of bag compartment.
Place opening over dirt tube (Q)
and align hooks with slots in handle.
Push very firmly at (R) to snap
hooks into handle.
Pull on bag compartment to make
sure it is completely snapped to
handle.
1-13
Step 4 Attach bag compartment
Either the reusable cloth bag or the
disposable paper bag that came
with your cleaner can be used.
S
1-15
S
1-16
Open bag cap on cloth bag.

5

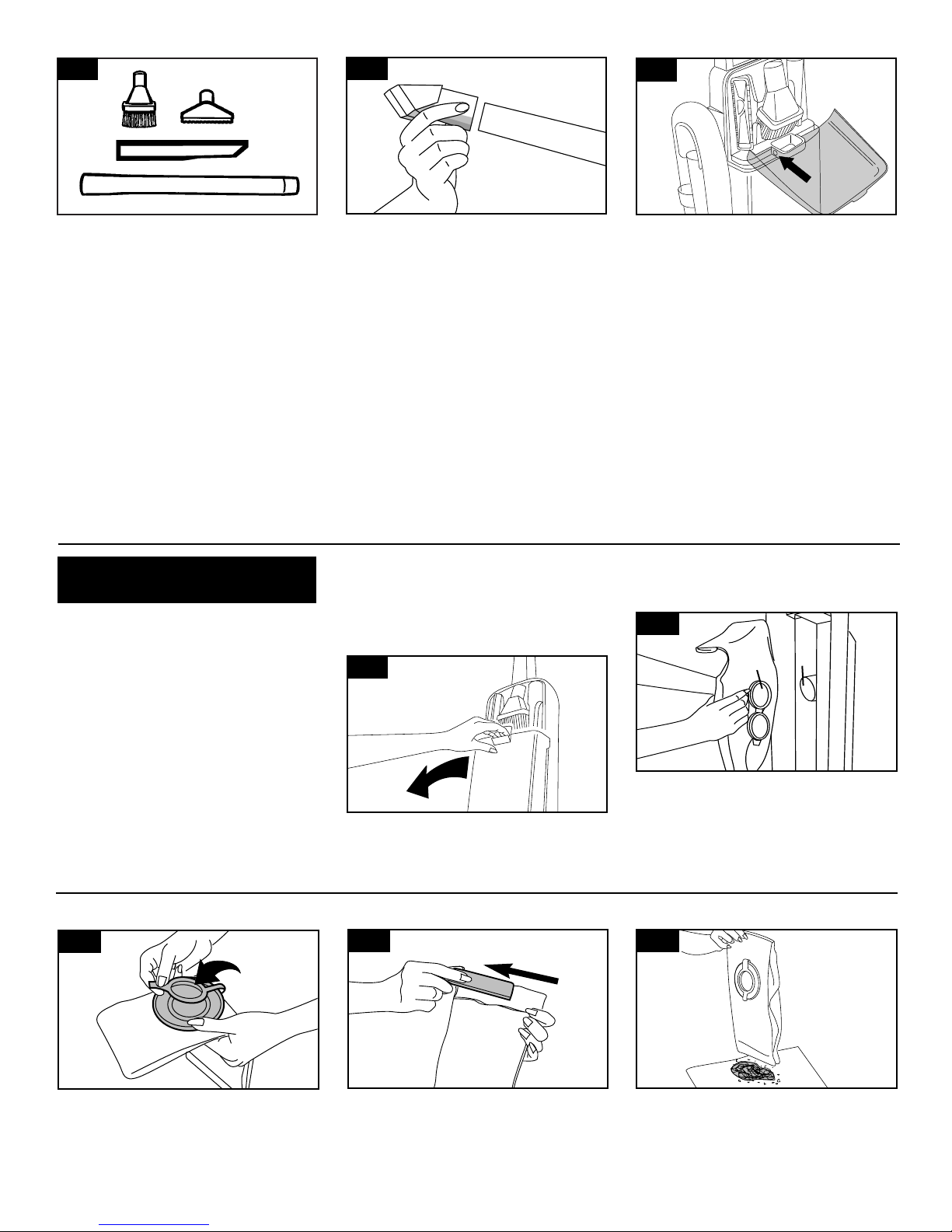

Step 6 Position tools
Raise handle to upright position.
Bring hose toward front of cleaner
and stretch hose over hose rack.
Push opposite hose end firmly into
rear “cup” in rack.
Note: Hose end must be firmly
connected to tool rack when
cleaning floors.
Position wand,with smaller diameter
end down, at side of cleaner as
shown.
Open tool cover.
Position dusting brush (V),
furniture nozzle (W), and crevice
tool (X), into tool storage area
as shown.
V
Y
Z
W
X
The extra belt (Y) and a paper bag
(Z) can be stored on the back of the
cleaner handle as shown.
CAUTION: When cleaner is turned
on, the agitator will continue to
rotate when cleaner handle is in
upright position. Avoid tipping
cleaner or setting it on furniture,
fringed area rugs, or carpeted
stairs during tool use.
1-20 1-21 1-22
1-23

6

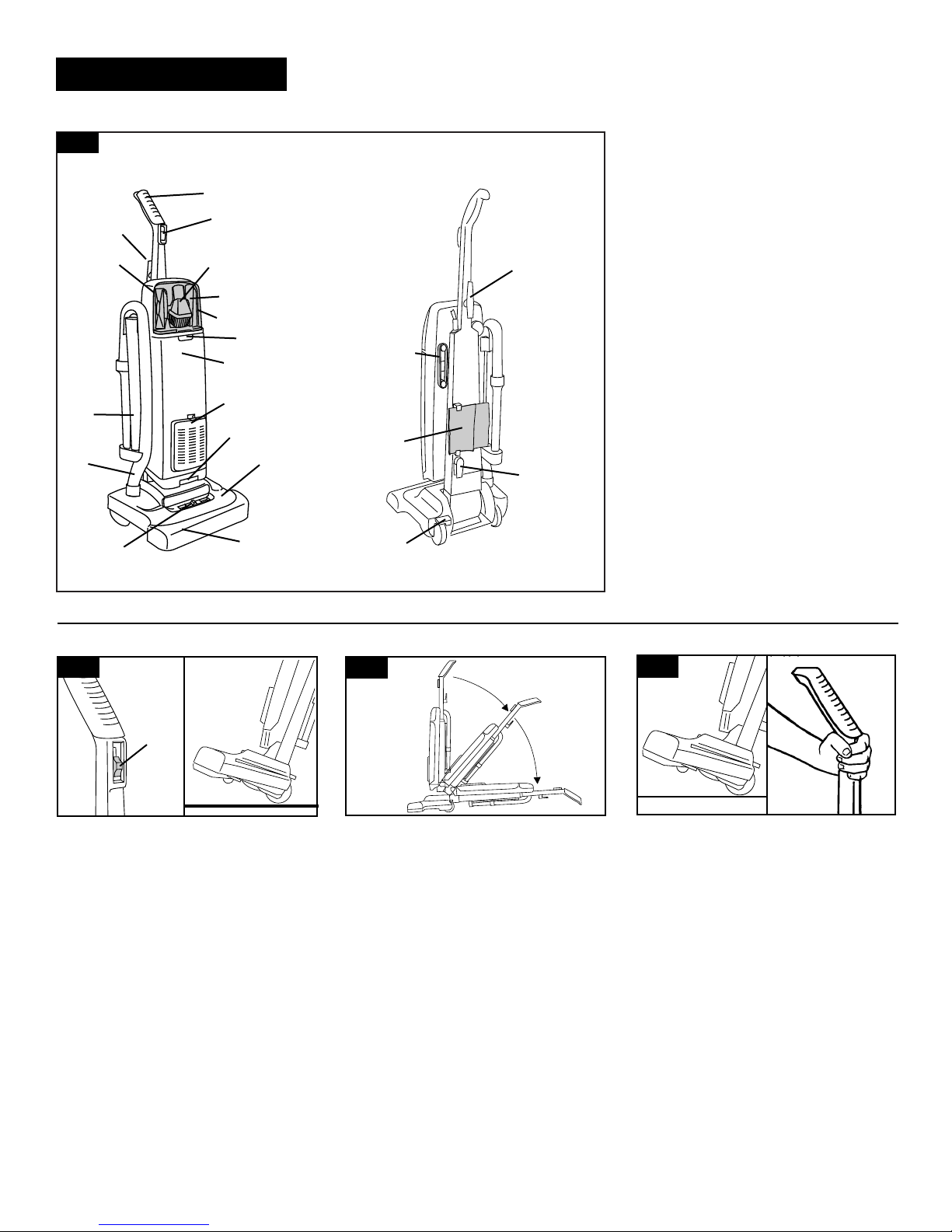

2. How to use The assembled cleaner will look like the
drawing.
1. Handle
2. ON/OFF switch
3. Cord hooks: wrap cord around
hooks for storage. The top hook can
be rotated for easy cord release.
4. Furniture nozzle
5. Dusting brush
6. Crevice tool
7. Tool cover
8. Bag door latch
9. Bag door
10. Final filter door (some models)
11. Stair cleaning handle
12. Hood
13. Carpet height control
14. Furniture protector: provides extra
protection for fine furniture.
15. Hose
16. Extension wand
17. Extra belt storage
18. Extra bag storage
19. Handle release lever
Operate cleaner only at voltage speci-
fied on data plate on bottom of
cleaner.
ON-OFF switch
To turn cleaner ON, push switch (A) up.
To turn cleaner OFF, push switch down.
Note: To reduce the risk of electric shock,
this appliance has a polarized plug (one
blade is wider than the other). This plug
will fit in a polarized outlet only one way.
If the plug does not fit fully in the outlet,
reverse the plug. If it still does not fit,
contact a qualified electrician to install the
proper outlet. Do not change the plug in
any way.
To insure that the filter bag is inflated, plug
cord into electrical outlet and turn cleaner
ON. With handle in upright position, pull
back on handle until front of cleaner (B) is
lifted off the carpet.
Hose end must be firmly pushed into “cup”
in tool rack for maximum suction on floors.
Handle positions
The handle of your cleaner has three
positions; upright for storage and when
using cleaning tools; operating for
general operation on carpet and floors;
low for reaching under low furniture. Step
on handle release lever to lower handle.
Transporting cleaner
To move your cleaner from room to
room, put handle in upright position, tilt
cleaner back on rear wheels, and push
forward (A).
The cleaner can also be moved by
lifting it as shown in (B).
2-1
2-2 2-3 2-4
Cleaner description
ABA
B
1
2
3
3
3
5
6
78
9
10
11
12
14
13
15
16
17
18
19
4

7
Cleaning tools
Tools allow you to clean surfaces above
the floor and reach hard to clean areas.
Use tools with the cleaner handle in
upright position.
CAUTION: Agitator continues to rotate
while cleaner handle is in upright
position. Avoid tipping cleaner or
setting it on furniture, fringed area
rugs, or carpeted stairs during tool
use.
CLEANING TOOLS 5 BARE FLOOR LOW
4 3 2 1
How to clean tools
To clean the hose, wipe off dirt with a
cloth dampened in a liquid detergent.
Rinse with a damp cloth.
Cleaning tools may be washed in warm
water with a detergent. Rinse and air
dry before using.
A. Move carpet height
control
Slide carpet height control to the
Cleaning Tools setting to divert suction
to the hose and cleaning tools.
Return control to floor settings when
tool use is complete.
CLEANING TOOLS 5 BARE FLOOR LOW
4 3 2 1
Carpet height adjust-
ment
When it is necessary to raise and lower the
front of the cleaner (A) for various carpet
pile heights, slide the carpet height control
(B) to the correct setting.
For ease in sliding the control, the han-
dle should be in the upright position.
The front of the cleaner will not move
into the adjusted position until the
handle is lowered to the operating
position.
When using hose and tools, slide the
control to the Cleaning Tools setting.
Return the control to the correct setting
when cleaning floors. Do not leave the
control in the Cleaning Tools setting
when cleaning floors.
Place end of hose firmly into tool rack for
peak performance when cleaning carpets.
For maximum cleaning performance,
the following carpet height settings are
recommended.
• Setting 1: for all types of carpet.
• Higher Settings:* for very deep pile
carpet where easier pushing effort is
desired, while maintaining good cleaning
performance.
• Setting 5: for hose and cleaning tool use
only.
*Note: If the cleaner is difficult to push,
slide the control to the next higher setting.
Edge cleaning
Special edge groomers are provided on
both sides of the front of the cleaner
to help remove dirt in carpet near
baseboards and furniture.
Guide either side of the cleaner parallel
to edge of carpet or furniture.
Stair cleaning
A stair cleaning handle has been
designed for ease in using your cleaner
on stairs.
With handle in operating position, place
fingers under edge of stair cleaning
handle and guide cleaner with other
hand on upper handle.
As an alternative, you may use the hose
and furniture nozzle for stair cleaning.
When using cleaning tools, the
agitator will continue to rotate.
CAUTION: To avoid personal injury or
unnecessary wear to carpet, and to
prevent the cleaner from falling, use
extra care if cleaner is placed on
stairs.
2-5 2-6
2-7 2-8
2-9
AB
Continued ➜

8
B. Select proper clean-
ing tool
A. Dusting brush may be used for
carved furniture, table tops, books,
lamps, lighting fixtures, venetian blinds,
baseboards, shutters, and registers.
B. Furniture nozzle may be used
for upholstered furniture, draperies,
tapestries, mattresses, clothing,
automobile interiors, and carpeted stairs.
C. Crevice tool may be used in tight
spaces, corners and along edges in such
places as dresser drawers, upholstered
furniture, stairs, and baseboards.
D. Wand is used to give extra length
to your hose. Attach it to any of the
above tools.
C. Attach wand and
tools
The tools are attached to the hose or the
wand in the same manner.
Push tool firmly onto hose; twist tool
slightly to tighten or loosen connection.
2-10 2-11 2-12
AB
CD
How to attach tool cover
The tool cover is designed with a
“break-away” feature which allows it to
snap off if it is pushed open too far. To
reattach, align hinges of cover with slots
on front of tool storage area. Press
cover back into place.
Disconnect cleaner from electrical
outlet before attempting to service it
in any manner.
Do not operate cleaner without either
cloth filter bag or paper filter bag in
place.
Cloth filter bag
When to replace
Check filter bag from time to time. It
should be emptied often. If the filter bag
is allowed to overfill, the cleaner will not
operate effectively.
It is recommended that you change the
filter bag when dirt reaches the dotted
3. Maintenance
3-1
3-2
AB
3-3 3-4
How to empty
Disconnect cleaner from electrical outlet
Removing bag door
Pull bag door latch forward and remove
door from cleaner.
Removing and installing filter
bag
Grasp filter bag collar (A) and pull collar
from tube (B).
Snap cap (C) into collar opening. Slide filter bag clip from bottom of bag.
3-5
Empty filter bag over paper, shaking
bag until clean.

9
3-11 3-12
Where to buy
Filter bags may be purchased from a
Triple S Authorized Dealer.
When ordering bags, be sure to give
the model number of your cleaner.
Changing paper filter bag
Disconnect cleaner from electrical out-
let.
1. Remove bag door following Fig. 3-1.
2. Align opening in new filter bag with dirt
tube (B) inside bag compartment. Push
bag collar (A) firmly onto tube.
Fold top of bag down under top of bag
compartment.
3. Replace bag door following Fig. 3-9.
How to clean
Disconnect cleaner from electrical
outlet.
Removing door
To remove this filter when it becomes
dirty, depress door latch and remove
door.
Removing filter
Lift out filter (A) and hand wash it in cold
water with mild detergent.
Let filter air dry and reposition it on
the front of the cleaner. Make sure
the white colored side of filter faces
outward.
A
What to buy
Use only Type Z disposable bags in
order to maintain the original cleaning
effectiveness of your cleaner.
3-9
E
Paper filter bag
When to replace
Check filter bag from time to time. It is
recommended that you change the filter
bag when dirt reaches the bottom of the
bag collar. If more dirt than this accumu-
lates, your cleaner may not operate
effectively.
NOTE: Check and change the filter bag
frequently when using cleaner on new
carpet due to rapid accumulation of
carpet fluff.
CAUTION: Very fine materials, such
as face powder, cornstarch, fireplace
ashes or fireplace soot, may seal the
paper bag and may cause it to burst
even though it is only partially full of
dirt. When cleaner is used to remove
material of this nature, change the
filter bag often.
Continued ➜
B
A
D
3-8
AB
3-6
Replacing bag door
To replace bag door, lift up lower edge
of filter bag. Insert the 2 tabs (E) on bot-
tom of bag door into the 2 slots on bag
compartment.
Make sure all edges of filter bag are
completely inside the bag compart-
ment.
Close door.
Should you want to replace the cloth fil-
ter bag, ask for part no. 43667052.
To replace filter bag clip, first fold down
top of bag over plastic strip (D).
Push clip over edge.
After replacing clip, open bag cap (C). Hold filter bag as shown in Fig. 3-2
aligning opening in bag with (B). push
(A) firmly onto (B). Fit bottom of filter
bag into bag compartment.
3-10
3-7
Final filter
The final filter assists in the filtration
process to return clean air to the room.

10
Belt replacement
The belt on your cleaner causes the agi-
tator to rotate and is important for the
effective operation of the cleaner. The
belt is located under the bottom plate of
the cleaner and should be checked from
time to time to be sure it is in good con-
dition.
When to replace
To check belt, remove bottom plate as
shown in “How to replace.” Replace
belt if it is stretched, cut or broken.
What to buy
To assure effective operation, use only
genuine Triple S belts with your
cleaner. When purchasing a new belt,
ask for part No. 38528040.
How to replace
Removing bottom plate
Disconnect cleaner from electrical
outlet.
Place handle in low position and turn
cleaner over.
Remove the 4 screws as shown with a
Phillips screw driver.
Lift off bottom plate (A).
Removing used belt
Remove agitator brush roll and used
belt.
Discard used belt.
3-14
A
3-15 3-16 3-17
3-18
C
D
E
F
B
Positioning belt over pulley
With lettering on outside of belt and
positioned as shown in box on (C), slide
new belt over motor pulley (B).
Positioning belt over brush
roll
Insert brush roll through belt and place
belt in belt guide (D) on brush roll.
3-19
Installing brush roll
Grasp brush roll firmly and fit it into posi-
tion by first sliding end opposite the belt
into the rectangular slot (E) on side of
cleaner.
Pull other side of brush roll (F) into
place.
Turn brush roll making sure belt is not
pinched between brush roll and cleaner
base.
3-20
Replacing bottom plate
Reposition bottom plate and 4 Phillips
head screws. Tighten screws securely.
Agitator brush roll
replacement
When to replace
Disconnect cleaner from electrical
outlet.
When brush roll brushes are worn, it
should be replaced.
To check condition of brushes, move
edge of a card across bottom plate
while turning brush roll. To maintain
cleaning effectiveness, replace brush roll
if brushes do not touch card.
3-13
Reposition door
Place tabs (B) on door into slot in lower
front of cleaner. Close door.
Should you want to replace this filter, ask
for part No. 38766017.
B

11
3-21
What to buy
When purchasing a new brush roll, ask
for part No. 48414061.
How to replace
Disconnect cleaner from electrical
outlet.
1. Remove bottom plate, belt and brush
roll following directions for Fig. 3-14
and 3-15.
2. Discard old brush roll
3. Continue following the directions for
“Belt replacement” starting with
Fig. 3-16 to reposition belt, new brush
roll and bottom plate.
Edge groomer
replacement
When to replace
The edge groomers, located on both
sides of the front of the cleaner, should
be replaced when they no longer extend
past the surface of the bottom plate.
What to buy
When purchasing edge groomers, ask
for part No. 39511004.
Replacing edge groomers
Disconnect cleaner from electrical
outlet.
Remove bottom plate as described in Fig.
3-14.
Lift off both old edge groomers and slide
new edge groomers into position as
shown.
Reposition bottom plate and secure with
4 Phillips head screws (Fig 3-19).
Lubrication
The motor is equipped with bearings
which contain sufficient lubrication for
the life of the motor. The addition of
lubricant could cause damage. Do not
add lubricant to motor bearings.
The agitator is equipped with two ball
bearings that should be lubricated
periodically by a Triple S Authorized
Dealer.
Service
To obtain approved Triple S service and
genuine Triple S parts, contact a Triple S
Authorized Dealer.
Always identify your cleaner by the
complete model number when
requesting information or ordering parts.
(The model number appears on the bot-
tom of the cleaner.)
Servicing of double-
insulated appliances
This vacuum cleaner is double insulat-
ed. In a double insulated appliance, two
systems of insulation are provided
instead of grounding. No grounding
means is provided on a double-
insulated appliance, nor should a means
for grounding be added. Servicing a
double-insulated appliance requires
extreme care and knowledge of the sys-
tem, and should be done only by quali-
fied service personnel. Replacement
parts must be identical to those parts
being replaced. A double-insulated
appliance is marked with the words
“DOUBLE-INSULATION” or “DOUBLE
INSULATED”.
The symbol may also be marked on
the appliance.
Problem: Cleaner won’t pick up
Problem: Cleaning tools won’t pick up
If a minor problem occurs, it usually can
be solved quite easily when the cause is
found by using the check list below.
Possible cause
Possible solution
• Broken or worn belt
•
Replace belt
• Brush roll brushes worn
•
Replace brush roll
• Filter bag full
•
Change filter bag
• Incorrect carpet height setting
•
Move carpet height control to type of
carpet being cleaned
• Hose end not secure in tool rack
•
Push hose end firmly into “cup” in
tool rack
Problem: Cleaner hard to push
Problem: Cleaner won’t run
Possible cause
Possible solution
• Not firmly plugged in
•
Plug unit in firmly
• No voltage in wall receptacle
•
Check fuse or breaker
• Blown fuse/tripped breaker
•
Replace fuse/reset breaker
Possible cause
Possible solution
• Hose clogged
•
Clear blockage (see “Clearing
blockages section)
• Incorrect setting
•
Move carpet height control to
“Cleaning Tools”
Possible cause
Possible solution
• Incorrect carpet height setting
•
Move carpet height control to a
higher setting
4. If you have a
problem
Continued ➜

12
4-2
4-1
Clearing blockages
Remove large items from surfaces before
vacuuming to prevent blockages and to
maintain cleaning effectiveness of your
cleaner.
Refer to the following steps to check for-
blockages continuing with each step
until the blockage is found.
A. If a blockage occurs during tool use:
Turn cleaner OFF and disconnect it
from the electrical outlet.
1. Look into end of hose for blockage
and remove any blockage.
Removing duct cover
CAUTION: Do not turn cleaner ON
while it is disassembled.
3. Remove 4 Phillips head screws and
lift off duct cover.
4-3
Checking hose and replacing
hood
4. Look for blockages in the hose and
around the cleaner base at the hose
opening. Remove any blockages.
5. Reposition duct cover and 4 screws.
Tighten screws securely.
6. Reposition hood and carpet height
control. Replace screws and tighten
securely.
4-4
B. If a blockage occurs during floor
cleaning:
Turn cleaner OFF and disconnect it
from electrical outlet.
1. Turn cleaner to expose underside.
Remove bottom plate and brush roll as
shown for Fig. 3-14 and 3-15.
Checking under bottom plate
2. Carefully remove any blockage from
brush roll cavity.
3. Continue with Fig. 3-16 to reposition
belt, brush roll and bottomplate.
If a blockage is not found and a
problem persists, contact a Triple S
Authorized Dealer.
B
A
AA
Removing hood
2. Using a phillips head screwdriver,
remove the 4 hood screws (A) and lift off
carpet height control (B).

13

14
Anote y guarde
No. de serie____________________________________________________________
(Ubicados en la parte inferior de la aspiradora, como se muestra)
¡Salvaguardias importantes!
Al usar un aparato eléctrico observe siempre
las precauciones básicas, incluyendo lo siguiente:
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE APARATO.
Advertencia: Para reducir el riesgo de incendio, choque
eléctrico o lesiones:
• No lo use en el exterior o en superficies.
• Es necesaria una supervisión estricta cuando cualquier artefacto es utilizado
por o cerca de los niños. No permita que la aspiradora sea usada como un
juguete ni que funcione sin atención en ningún momento.
• Mantenga el cabello, las ropas holgadas, los dedos, los pies y todas las
partes del cuerpo alejados de las aberturas o de otras piezas móviles. No
haga funcionar el aparato con los pies descalzos o cuando use zapatos
abiertos o sandalias.
• No aspire nada que esté ardiendo o humeando, como son cigarrillos, fósforos o
cenizas ardientes.
• No use este aparato para aspirar líquidos inflamables o combustibles como
gasolina o restos de madera lijada, ni en áreas donde pudieran encontrarse
presentes.
• Evite aspirar objetos duros o afilados con la aspiradora. Estos pueden dañar la
aspiradora y el filtro.
• No use el aparato sin la bolsa para el polvo o sin los filtros instalados. Limpie
los filtros con frecuencia cuando aspire materiales muy finos como el polvo.
• Tenga especial cuidado al limpiar escaleras.
• No coloque ningún objeto en las aberturas. No lo use con ninguna abertura
bloqueada; manténgalo libre de polvo, pelusa, cabello, o cualquier cosa que
pueda reducir el flujo de aire.
• No lo tire ni lo transporte por el cordón, no use el cordón como un mango,
no cierre la puerta sobre el cordón o tire el cordón alrededor de los bordes
afilados o esquinas. No pase el artefacto sobre el cordón. Mantenga el cordón
alejado de las superficies calientes.
• Desconecte siempre el cordón del tomacorriente antes de prestar servicio a
la aspiradora.
• Desenchufe la aspiradora cuando no esté en uso. Apague todos los controles
antes de desenchufar.
• No desenchufe tirando del cordón. Para desenchufar, sujete el enchufe, no el
cordón. Nunca manipule el enchufe ni el artefacto con las manos húmedas.
• No si recomienda el uso de un cordón de extensión.
• No use el aparato con un cordón ni con un enchufe dañado. Si no está
funcionando como debe, se ha caído, se ha averiado, se ha dejado al aire libre
o se ha caído al agua, llévelo a un Concesionario de servicio de garantía de
Triple S.
• Use la aspiradora sólo para su uso específico según se describe en las
instrucciones. Use solamente los accesorios recomendados por Triple S; otros
pueden ser un riesgo.
¡Guarde estas instrucciones!
Instrucciones
de operacion
ESPAÑOL ➜pág. 14-20
Índice
Ensamblado de la aspiradora............15
Cómo usar
Descripción de la aspiradora ........16
Accesorios de limpieza ..................17
Aspiradora vertical ....................16-17
Si tiene algún problema ....................19
Para desatascar
obstrucciones..................................20
Importantes medidas de seguridad....14
Mantenimiento
Servicio ............................................19
Lubricación......................................19
Para reemplazar correas ................18
Para reemplazar el rodillo
de escobillas....................................19
Para reemplazar la bolsa de filtro..18
Para reemplazar el filtro final ........18
Antes de operar
la aspiradora lea
estas instrucciones.
© 2001
AF6 Deluxe
Upright
Cleaner
AISLAMIENTO DOBLE: Para reparaciones y servicio use solamente piezas de
repuesto idénticas.

Compare las instrucciones
numeradas de cada sección
en español con los diagramas
igualmente numerados que
aparecen en la versión en inglés.
Es muy importante leer y seguir
todas las instrucciones en orden.
Contenido de la caja
Extraiga todas las piezas de la
aspiradora de la caja e identifique
cada uno de los artículos mostrados.
Observe que alguno de los artículos
se envían junto con el manual, en una
bolsa sellada.
A. Mango superior
B. Mango inferior
C. Cable
D. Compartimiento para la bolsa y
almacenamiento de accesorios
E. Abrazadera
F. Correa extra
G. Base y manguera de la aspiradora
H. Paquete que incluye el perno para
el mango y las tuercas (tuerca extra
incluida)
I. Bolsa de papel
J. Bolsa reusable de tela
K. Accesorios de limpieza y tubo
de extensión
Paso 1 Montaje
del mango
NOTA: El cerrojo de bloqueo blanco,
encima del interruptor de encendido/
apagado (ON/OFF), será útil durante
el montaje de su aspiradora. El
ensamblado puede proseguir aun sin
esta pieza; sin embargo, se aconseja
no quitar el cierre de bloqueo hasta
completar el montaje.
Alinee el mango superior con el inferior,
tal como se indica.
Coloque las partes superior [C] e
inferior [D] del mango sobre una superfi-
cie plana, alineando las secciones de la
varilla [B]. Sosteniendo ambas partes
por los costados con las manos,
empújelas firmemente, una hacia la otra,
hasta escuchar un chasquido (clic) y
confirmar que las secciones de la varilla
han quedado trabadas.
* Tenga cuidado de no presionar contra
la varilla [B], extendiéndola desde el
mango inferior, como se muestra en
la fig. 1-3. Al apretar las partes del
mango mientras se las une, no
coloque las manos en los extremos
de dichas partes.
Paso 2 Para colocar
el cable
Con el lado marcado “UP” a
la vista, inserte el extremo
rectangular grande del cable dentro
del bolsillo en la base del mango.
Asegúrese de empujar hasta abajo el
extremo rectangular, insertándolo en el
mango tanto como sea posible.
Deslice el protector del cable [E] hacia
el mango superior.
Rote el protector del cable [E]
sobre el cable hasta ver su
flecha [F].
Con (E) apuntando hacia abajo,
oprima la muesca (F) dentro de la ranura
[G].
Tire bien del cable.
Oprima el cable en su lugar a la
altura de cada uno de los cortes, tal
como se indica en el dibujo.
No enchufe la aspiradora sino hasta
haber terminado el montaje completo
de la misma.
Asegúrese de que el cable esté al costa-
do de la varilla (B).
Paso 3 Para colocar
el mango
Observe la ubicación de los rieles
cónicos [H] en la abrazadera [I] y en el
mango inferior.
Con el lado impreso de la
abrazadera [I] hacia arriba, deslice los
rieles de la abrazadera en los rieles [H]
del mango inferior hasta que la
abrazadera se trabe, una vez pasada la
lengüeta de cierre [J].
Tire de la abrazadera hacia la
base del mango, apenas lo
suficiente como para comprobar si
está en posición.
Cerciórese de que el orificio de la
abrazadera coincida con el del mango
(K).
Con el interruptor de encendido/
apagado (ON/OFF) hacia el frente,
inserte el mango ya armado en la exten-
sión, sobre la base de la aspiradora.
Mueva el mango de lado a lado, mien-
tras lo empuja con firmeza. Puede que
requiera mayor esfuerzo al empujar.
Inserte el perno dentro del orificio [L] en
la parte frontal inferior del mango.
Si el perno no encaja fácilmente en el
orificio, revise lo siguiente:
•que la abrazadera esté correctamente
instalada (fig. 1-9),
• que el mango se haya insertado
completamente (fig. 1-10).
Coloque la tuerca en el área de
receso [M] en el reverso del mango.
Mantenga la tuerca en posición, mientras
aprieta el perno, asegurándolo con la
ayuda de un destornillador.
Sólo se necesita una tuerca para este
modelo. No se requiere usar la otra
adicional, pero se ha provisto para
su conveniencia.
Paso 4 Para colocar
el compartimento de
la bolsa
Tire de la traba de la puerta de
la bolsa hacia adelante, y quite la puerta.
Colóquela a un costado.
Deslice la lengüeta grande [N]
en la base de la bolsa, alojándola dentro
de la ranura entre la abrazadera [O] y el
mango inferior.
Observe la abertura redonda y
los ganchos [P] en la parte de atrás del
compartimento de la bolsa.
Coloque la abertura sobre el tubo del
polvo [Q] y alinee los ganchos con las
ranuras del mango.
Apriete firmemente a la altura de [R]
para asegurar los ganchos en el mango.
Tire del compartimento de la bolsa para
cerciorarse de que esté completamente
abrochada al mango.
Paso 5 Para colocar
la bolsa de filtro
Puede usar la bolsa reusable de tela o
la desechable de papel que viene con
su aspiradora.
Abra la tapa de la bolsa de tela.
Alinee la abertura de la bolsa de
papel con el tubo del polvo [S], dentro
del compartimento de la bolsa.
1-16
1-15
1-14
1-13
1-12
1-11
1-10
1-9
1-8
1-7
1-6
1-5
1-4
1-3
1-2
1-1
15
1. Ensamblado de
la aspiradora

16
Empuje la bolsa de papel
firmemente contra el tubo. Coloque las
partes superior e inferior de la bolsa de
papel en el compartimento de la bolsa.
Para volver a colocar la puerta
de la bolsa, inserte las dos [2] lengüetas
de la base de la puerta de
la bolsa en las dos [2] ranuras del
compartimento de la bolsa.
Cerciórese de que todos los bordes
de la bolsa de papel queden
completamente dentro del
compartimento de la bolsa.
Cierre la puerta.
Tire completamente del cierre
del interruptor [T], encima del interruptor
de encendido/apagado (ON/OFF) [U].
Descarte el cierre.
NOTA: Si el cierre se ha salido durante
el proceso de montaje, asegúrese de
que el interruptor esté en posición de
apagado (OFF), esto es, hacia abajo,
antes de conectar el cable a una toma
de corriente eléctrica.
Paso 6 Para poner
los accesorios en sus
respectivos sitios
Levante el mango en posición
vertical. Acerque la manguera hacia la
parte frontal de la aspiradora y estírela
alrededor del soporte de la manguera.
Empuje firmemente el extremo opuesto
de la manguera dentro del “recipiente”
posterior del soporte.
NOTA: Mientras se procede a la limpieza
de los pisos, el extremo de la manguera
debe quedar firmemente conectado al
soporte para accesorios.
Coloque el tubo, con el extremo
de diámetro más pequeño hacia abajo,
en el costado de la aspiradora, como se
indica en el dibujo.
Abra la cubierta de accesorios.
Coloque el cepillo-plumero [V], la
boquilla para muebles [W] y la boquilla
rinconera [X] en el área para guardar
accesorios, tal como se indica en
el dibujo.
Para su comodidad, una correa
adicional (Y) y una bolsa de papel adi-
cional (Z) se pueden guardar en el
reverso de la aspiradora, tal como se
muestra aquí.
PRECAUCION: Una vez encendida la
aspiradora, el agitador continuará
rotando mientras el mango de la
aspiradora se mantenga en posición
vertical. Evite inclinar la aspiradora o
ponerla sobre los muebles, cerca de la
orla o de los flecos de las alfombras, o
en escaleras alfombradas, durante el
uso de los accesorios.
Descripción de
la aspiradora
Una vez montada, la aspiradora se verá
tal como se muestra en el dibujo.
1. Mango
2. Interruptor de encendido y
apagado (ON/OFF)
3. Ganchos para el cable: envuelva
el cable alrededor de los ganchos
para guardarlo. El gancho superior
se puede rotar a la derecha o a
la izquierda para poder soltar el
cable fácilmente.
4. Boquilla para muebles
5. Cepillo-plumero
6. Boquilla rinconera
7. Cubierta de accesorios
8. Traba de la puerta de la bolsa
9. Puerta de la bolsa
10. Puerta final del filtro
11. Mango para limpiar escaleras
12. Tapa
13. Seleccionador de altura para
alfombras
14. Protector para muebles: provee
protección adicional para sus
muebles más finos.
15. Manguera
16. Tubo de extensión
17. Almacenamiento de correas
adicionales
18. Almacenamiento de bolsas
adicionales
19. Palanca de desenganche del
mango
Ponga en funcionamiento la aspiradora
sólo bajo el voltaje especificado en la
placa de información, que figura en la
base de la aspiradora.
Interruptor de
encendido/apagado
[ON/OFF]
Para encender la aspiradora [ON],
empuje hacia arriba el interruptor [A].
Para apagarlo [OFF], empuje el
interruptor hacia abajo.
NOTA: Para minimizar el riesgo de
choque eléctrico, este aparato tiene un
enchufe polarizado (una pieza es más
ancha que la otra). Este enchufe podrá
usarse en una toma de corriente
polarizada, sólo de una manera. Si el
enchufe no encaja completamente en la
toma de corriente, inviértalo. Si aún así no
encaja, comuníquese con un electricista
competente para que le instale la toma
de corriente adecuada. No modifique el
enchufe en manera alguna.
Para asegurarse de que la bolsa de filtro
se infle, conecte el enchufe del cable en
una toma de corriente y encienda [ON]
la aspiradora. Con el mango en posición
vertical, tire del mango hacia atrás, hasta
que el frente de la aspiradora [B] se
levante de la alfombra.
Para una óptima succión en los pisos,
el extremo de la manguera debe estar
firmemente insertado en el “recipiente”
del soporte de accesorios.
Posiciones del mango
El mango de su aspiradora tiene tres
posiciones: vertical, para almacenamien-
to y para cuando se usan los accesorios
de limpieza; de funcionamiento, para
tareas en general en alfombras y pisos; y
baja, para utilizar debajo de muebles
bajos. Pise la palanca de desenganche
del mango para bajarlo.
Para transportar
la aspiradora
Para llevar su aspiradora de cuarto a
cuarto, coloque el mango en posición
vertical, incline la aspiradora hacia atrás
sobre las ruedecillas traseras y empuje
hacia adelante [A].
También se puede transportar la aspi-
radora alzándola, tal como se muestra
en el dibujo [B].
Ajuste según la altura
de la alfombra
Cuando sea necesario levantar o bajar
la parte frontal de la aspiradora [A] para
acomodarla según la altura del pelo
de la alfombra, deslice el seleccionador
de altura para alfombras [B] hasta la
posición elegida.
Para facilitar el deslizamiento en el
seleccionador mencionado, el mango
debe estar en posición vertical.
El frente de la aspiradora no entrará
en la posición de ajuste sino hasta
que se baje el mango a la posición
de funcionamiento.
Cuando use la manguera y los
accesorios, deslice el seleccionador
hasta la posición “accesorios
2-6
2-5
2-4
2-3
2-2
2-1
1-23
1-22
1-21
1-20
1-19
1-18
1-17
2. Cómo usar

17
de limpieza”.
Vuelva a colocar el seleccionador en la
posición correcta cuando limpie los
pisos. No deje el seleccionador en la
posición “accesorios de limpieza” si
va a limpiar los pisos.
Para lograr óptimos resultados en la
limpieza de las alfombras, coloque
firmemente el extremo de la manquera
en el soporte para accesorios.
Para obtener el máximo rendimiento
de limpieza, se recomiendan las
siguientes posiciones de ajuste, según
sea la altura de la alfombra:
•Posición 1: para todo tipo de
alfombras.
•Posición más alta: *para pelo de
alfombra muy profundo cuando se
desee hacer menos esfuerzo al
empujar, y a la vez, mantener un buen
rendimiento en la limpieza.
•Posición 5: para uso exclusivo de la
manguera y de los accesorios de
limpieza.
*NOTA: Si le es difícil empujar la
aspiradora, deslice el seleccionador a
la siguiente posición más alta.
Limpieza de los bordes
Los dispositivos especiales para el aseo
de los bordes se han provisto a ambos
lados del frente de la aspiradora, para
ayudar a eliminar la suciedad de las
alfombras cerca del zócalo y de los
muebles.
Guíe cualquiera de los lados de la
aspiradora, paralelamente al borde de
la alfombra o de los muebles.
Para la limpieza de de
escaleras
El mango para la limpieza de escaleras
ha sido diseñado para facilitar la
limpieza de éstas.
Con el mango en la posición de
funcionamiento, coloque los dedos
debajo del borde del mango para la
limpieza de escaleras, y guíe la
aspiradora con la otra mano puesta en
el mango superior del mismo.
Como alternativa, puede usar la
manguera y la boquilla para muebles
en la limpieza de las escaleras.
Mientras use los accesorios de
limpieza, el agitador continuará rotan-
do.
PRECAUCION: Para prevenir lesiones
personales o el deterioro innecesario
de la alfombra y para evitar que la
aspiradora se caiga, tenga especial
cuidado si coloca la aspiradora en
la escalera.
Accesorios de limpieza
Los accesorios le permiten limpiar
superficies por encima de los pisos y
alcanzar áreas o rincones difíciles de
limpiar.
Use los accesorios con el mango de
la aspiradora en posición vertical.
PRECAUCION: El agitador continuará
rotando mientras el mango de la
aspiradora permanezca en posición
vertical. Evite inclinar la aspiradora o
ponerla sobre los muebles, cerca de la
orla o de los flecos de las alfombras,
o en escaleras alfombradas, durante
el uso de los accesorios.
Cómo limpiar los accesorios
Para limpiar la manguera, pásele un
trapo humedecido en un detergente
líquido. Enjuáguela con un trapo húmedo.
Los accesorios de limpieza se pueden
lavar en agua caliente con detergente.
Enjuáguelos y séquelos al aire libre
antes de usarlos.
A. Para mover
el seleccionador
de altura
Deslice el seleccionador de altura
para la alfombra a la posición de
accesorios de limpieza a fin de desviar
el poder succionador hacia la manguera
y los implementos de limpieza.
Vuelva a ajustar el seleccionador en la
posición para pisos cuando haya
terminado de usar los accesorios.
B. Seleccione el
accesorio de
limpieza adecuado
A. El cepillo-plumero se puede usar
para los muebles tallados, las superfi-
cies de las mesas, libros, lámparas,
artefactos de iluminación, cortinas
venecianas, zócalos, postigos de
ventanas o persianas y archiveros.
B. La boquilla para muebles se puede
usar para muebles tapizados, cortinados,
tapices, colchones, interiores de
automóviles y escaleras alfombradas.
C. La boquilla rinconera se puede usar
en espacios muy angostos, rincones y
bordes en lugares como cajones de
cómodas o aparadores, muebles
tapizados, escaleras y zócalos.
D. El tubo se usa para extender la lon-
gitud de la manguera. Colóquelo en
cualquiera de los accesorios antes men-
cionados.
C. Colocación del
tubo y los accesorios
Los accesorios se añaden a la
manguera o al tubo de extensión de la
misma manera.
Empuje firmemente el accesorio de
limpieza contra la manguera, gírelo
apenas lo necesario como para asegurar
o aflojar la conexión.
Cómo colocar la
cubierta para los acceso-
rios
La cubierta para los accesorios ha sido
diseñada con un dispositivo especial que
le permite desprenderse si, para abrirla,
se empuja demasiado. Para volver a
colocarla, alinee las bisagras de la
cubierta con las ranuras del frente del
área de almacenamiento de los
accesorios. Presione la cubierta a fin de
asegurarla nuevamente en su posición.
Desenchufe la aspiradora de la toma
de corriente eléctrica antes de intentar
hacerle cualquier reparación.
No use la aspiradora sin que tenga
instalada la bolsa de filtro de tela o de
papel.
Bolsa de filtro de tela
Cuándo reemplazarla
Revise de vez en cuando la bolsa de fil-
tro. Vacíela frecuentemente. Si deja que
la bolsa de llene demasiado, la aspi-
radora no funcionzrá eficientemente.
Cómo vaciar
Para retirar la puerta de
la bolsa
Tire el pestillo de la puerta hacia ade-
lante y retire la puerta de la aspiradora.
Para retirar e instalar la
bolsa de filtro
Tome el collar (A) de la bolsa de filtro y
tire el collar del tubo (B).
Encaje la tapa (C) en el hueco del
collar.
Deslice la pinza de la bolsa de fil-
tro desde la parte inferior de la bolsa.
Vacie la bolsa de filtro sobre un
3-5
3-4
3-3
3-2
3-1
2-12
2-11
2-10
2-9
2-8
2-7
3. Mantenimiento

18
papel, y sacúdala hasta que quede
limpia.
Para volver a colocar la pinza de
la bolsa, primero pliegue la parte superi-
or de la bolsa sobre la tira de plástico
(D).
Empuje la pinza sobre el borde.
Después de colocar la pinza, abra
la tapa (C) de la bolsa.
Sujete la bolsa de filtro como se
muestra en la figura 3-2, alineando la
boca de la bolsa con (B). Empuje (A)
firmemente sobre (B). Acomode la parte
inferior de la bolsa en el compartimiento
de la bolsa.
Para volver a poner la
puerta de la bolsa
Para volver a poner la puerta de la
bolsa, levante el borde inferior de la
bolsa del filtro. Inserte las dos (2)
lengüetas (E) situadas en la base de la
puerta de la bolsa dentro de las dos (2)
ranuras del compartimento de la bolsa.
Cerciórese de que todos los bordes de
la bolsa de filtro estén completamente
dentro del compartimento de la bolsa.
Cierre la puerta.
En caso de necesitar una bolsa de tela
de repuesto, solicitar el No. de pieza
43667-052.
Bolsa de filtro de
papel
Cuándo reemplazarla
Revise la bolsa de filtro de vez en
cuando. Se recomienda que cambie la
bolsa de filtro cuando la suciedad llegue
a la parte inferior del collar de la bolsa.
Si se acumula más suciedad que la ya
indicada, su aspiradora podría no fun-
cionar con la eficacia esperada.
NOTA: Cuando use la aspiradora en
alfombras nuevas, revise y cambie a
menudo la bolsa de filtro, por causa de
la acumulación de pelusa.
PRECAUCION: Los materiales muy
finos, como polvo facial, almidón de
maíz, cenizas u hollín de chimeneas,
podrían obturar la bolsa de papel y
hacerla explotar aun cuando sólo
estuviera parcialmente llena de
suciedad. Cuando la aspiradora se
utiliza para succionar material de esta
naturaleza, cambie a menudo la bolsa
de filtro.
Dónde comprar
Las bolsas de filtro se pueden comprar
en un Concesionario Autorizado de Triple
S.
Al ordenar las bolsas, asegúrese
de dar el número de modelo de su
aspiradora.
Qué comprar
Para mantener la eficacia de limpieza,
use únicamente bolsas de filtro desech-
ables tipo Z.
Para cambiar la bolsa de
filtro de papel
Desconecte la aspiradora del
tomacorriente.
1. Retire la puerta del compartimento de
la bolsa como se muestra en la Fig. 3-1.
2. Alinee la abertura de la bolsa
nueva del filtro con el tubo para la
suciedad (B) dentrol del compartimiento
de la bolsa. Empuje firmemente el col-
larín de la bolsa (A) en el tubo.
Doble la parte superior de la bolsa deba-
jo de la parte superior del compartimien-
to de la bolsa.
3. Vuelva a colocar la puerta del com-
partimento de la bolsa como se muestra
en la Fig. 3-9.
Filtro final (en algunos modelos
solamente)
El filtro final ayuda, en el proceso de
filtración, a reponer aire limpio en el
cuarto.
Cómo limpiarlo
Desconecte la aspiradora de la toma
de corriente.
Para retirar la puerta
Para quitar este filtro cuando se ensucia,
oprima la traba de la puerta y retire
la puerta.
Para quitar el filtro
Levante el filtro [A] y lávelo en agua fría
con un detergente suave.
Déjelo secar al aire libre y colóquelo
de nuevo en la parte de adelante de su
aspiradora. Asegúrese de que el lado
del filtro coloreado de blanco
esté hacia afuera.
Para volver a colocar
la puerta
Coloque las lengüetas [B] de la puerta en
las ranuras de la parte delantera inferior
de la aspiradora. Cierre la puerta.
Si desea reemplazar este filtro, pida la
pieza No. 38766017.
Para reemplazar
la correa
La correa de su aspiradora hace rotar el
agitador y es importante para el eficaz
funcionamiento de la
aspiradora. La correa se encuentra
debajo de la placa inferior de la
aspiradora y debe revisarse de vez en
cuando, para asegurarse de que esté
en buenas condiciones.
Cuándo reemplazarla
Para revisar la correa, retire la placa de
la base, tal como se muestra en la sec-
ción “Cómo reemplazarla”. Reemplace
la correa si está estirada, cortada o rota.
Qué comprar
Para asegurar su funcionamiento eficaz,
utilice solo las correas genuinas de Triple
S en su aspiradora. Cuando compre
una nueva correa, pida la
pieza No. 38528040.
Cómo reemplazarla
Para retirar la placa de
la base
Desconecte la aspiradora de la toma
de corriente.
Coloque el mango en la posición baja y
voltee la aspiradora.
Retire los cuatro [4] tornillos como se
muestra, con un destornillador Phillips.
Levante la placa de la base [A].
Para retirar la correa
usada
Retire el rodillo agitador de escobillas y
la correa usada.
Descarte la correa usada.
Para colocar la correa
sobre la polea
Con las letras en el lado de afuera de la
correa y colocándola como se muestra
en el recuadro [C], deslice la nueva
correa sobre la polea del motor [B].
Para colocar la correa
sobre el rodillo
de escobillas
Inserte el rodillo de escobillas a través
de la correa y coloque la correa en la
guía para correas [D] sobre el rodillo de
escobillas.
Para instalar el rodillo
de escobillas
Agarre bien el rodillo de escobillas y
ajústelo en su lugar, deslizando
primeramente el extremo opuesto a la
3-18
3-17
3-16
3-15
3-14
3-13
3-12
3-11
3-10
3-9
3-8
3-7
3-6

19
correa, dentro de la ranura rectangular
[E] del costado de la aspiradora.
Encaje el otro lado del rodillo de
escobillas [F] en su lugar.
Gire el rodillo de escobillas para
asegurarse de que la correa no haya
quedado apresada entre el rodillo de
escobillas y la base de la aspiradora.
Para volver a colocar
la placa de la base
Vuelva a poner en posición la placa de
la base y los cuatro tornillos Phillips.
Apriete bien los tornillos.
Reemplazo del rodillo
agitador de escobillas
Cuándo reemplazarlo
Desconecte la aspiradora de la toma
de corriente.
Cuando los cepillos del rodillo de
escobillas se gastan, se debe
reemplazar el rodillo.
Para verificar la condición de los cepillos,
pase el borde de una tarjeta de un lado
a otro de la placa de la base, mientras
gira el rodillo de escobillas. Para
mantener la eficacia de la aspiradora,
reemplace el rodillo de escobillas si los
cepillos no tocan la tarjeta.
Qué comprar
Al comprar un nuevo rodillo de escobil-
las, pida la pieza No. 48414-061.
Cómo reemplazarlo
Desconecte la aspiradora de la toma
de corriente.
1. Retire la placa de la base, la correa
y el rodillo de escobillas siguiendo
las instrucciones de las figuras
3-14 y 3-15.
2. Descarte el rodillo usado de escobil-
las.
3. Prosiga con las instrucciones para
“reemplazo de la correa”, empezando
en la figura 3-16, para volver a
colocar la correa, el nuevo rodillo
de escobillas y la placa de la base.
Dispositivos espe-
ciales para el aseo de
los bordes
Cuándo reemplazarlos
Los dispositivos para el aseo de los
bordes, ubicados a ambos lados de la
parte frontal de la aspiradora, se deben
reemplazar cuando ya no se extiendan
más allá de la superficie de la placa
de la base.
3-20
3-19
Qué comprar
Al comprar estos dispositivos especiales
para el aseo de los bordes, pida la
pieza No. 39511004.
Para reemplazar los
dispositivos para el aseo
de los bordes
Desconecte la aspiradora de la toma
de corriente.
Retire la placa de la base, tal como se
describe en la figura 3-14.
Separe los dos dispositivos para el aseo
de los bordes y deslice los nuevos hasta
que queden en su lugar, tal como se
muestra en el dibujo.
Vuelva a colocar la placa de la base y
asegúrela con cuatro [4] tornillos Phillips
(fig. 3-19).
Lubricación
El motor está equipado con rodamientos
que contienen suficiente lubricación
para la duración del motor. La adición
de lubricante puede causar daños. No
agregue lubricante a los rodamientos
del motor. El agitador tiene dos
cojinetes de bolas que deberán ser
lubricados periódicamente en un Con-
cesionario Autorizado de Triple S.
Servicio
To obtain approved Triple S service and
genuine Triple S parts, contact a Triple S
Authorized Dealer.
Al requerir información u ordenar piezas,
identifique siempre su aspiradora por el
número completo de modelo. (El
número de modelo figura en la base de
la aspiradora.)
Por lo general, en caso de ocurrir un
problema menor, se podrá resolver
fácilmente si su causa se encuentra en
la siguiente lista:
Causa posible
Posible solución
•No está firmemente enchufada
•
Enchufe firmemente la unidad
•No hay voltaje en la toma de
corriente de la pared
•
Inspeccione el fusible o el interruptor
•Fusible quemado/interruptor
desconectado
•
Reemplace el fusible/vuelva a conectar
3-21
el interruptor
Causa posible
Posible solución
•Correa rota o gastada
•
Reemplace la corre a
•Cepillos del rodillo de escobillas
gastados
•
Reemplace el rodillo de escobillas
•Bolsa de filtro llena
•
Cambie la bolsa de filtro
•Posición equivocada al seleccionar
la altura para la alfombra
•
Mueva el seleccionador de altura para
la alfombra, según el tipo de alfombra
que se desea limpiar
•Extremo de la manguera no insertado
en el soporte para accesorios
•
Empuje firmemente el extremo de la
manguera dentro del “recipiente” del
soporte para accesorios
Causa posible
Posible solución
•Manguera obstruida
•
Desatasque la obstrucción (véase la
sección “Para desatascar obstruc-
ciones”)
•Posición equivocado
•
Mueva el seleccionador de altura a los
“Accesorios de limpieza”
Causa posible
Posible solución
•Posición equivocada al seleccionar
la altura para la alfombra
•
Mueva el seleccionador de altura para
la alfombra a una posición de mayor
altura
4. Si tiene algún
problema
Problema: La aspiradora no funciona
Problema: La aspiradora no succiona
Problema: Dificultad al empujar
la aspiradora
Problema: La accesorios de
limpieza no succionan

5. Vuelva a colocar la cubierta del con-
ducto y los cuatro [4] tornillos. Apriete
bien los tornillos.
6. Vuelva a colocar la tapa y el selec-
cionador de altura para alfombras.
Ponga de nuevo los tornillos y apriéte-
los bien.
B. Si la obstrucción ocurre mientras
está limpiando el piso:
Apague (OFF) la aspiradora y
desconéctela de la toma de corriente
eléctrica.
1. Voltee la aspiradora para dejar
expuesta la parte de abajo. Quite la
placa de la base y el rodillo de
escobillas como se muestra en las
figuras 3-14 y 3-15.
Para revisar debajo de la
placa de la base
2. Retire cuidadosamente cualquier
obstrucción de la cavidad del rodillo
de escobillas.
3. Prosiga con Fig. 3-16 para volver a
colocar la correa, el rodillo de escobil-
las y la placa de la base.
Si no se encuentra una obstrucción y
el problema persiste, póngase en con-
tacto con un Concesionario Autoriza-
do de Triple S.
4-4
20
Servicio de los
artefactos con
aislamiento doble
Esta aspiradora tiene aislamiento doble.
En un artefacto con aislamiento doble se
proporcionan dos sistemas de ais-
lamiento en lugar de la conexión a tierra.
En un artefacto con aislamiento doble
no se provee un medio de conexión a
tierra, ni se le debe añadir uno. Los tra-
bajos de servicio en un artefacto con
aislamiento doble requieren mucho
cuidado y buen conocimiento del sis-
tema, y debe hacerlo personal técnico
calificado solamente. Las piezas de
repuesto deben ser idénticas a las que
se están reemplazando. Un artefacto
con aislamiento doble está marcado con
las palabras “DOUBLE-INSULATION” o
“DOUBLE INSULATED” (AISLAMIENTO
DOBLE).
El símbolo también puede estar
estampado en el artefacto.
Para desatascar
obstrucciones
Antes de aspirar, quite de la superficie
los artículos más grandes, a fin de evitar
obstrucciones y mantener la eficacia
limpiadora de su aparato.
Siga los siguientes pasos para rastrear
las obstrucciones, continuando con
cada paso hasta encontrarlas.
A. Si la obstrucción ocurre mientras
se está usando el accesorio: apague
(OFF) la aspiradora y desconéctela de
la toma de corriente eléctrica.
1. Observe si el extremo de la manguera
está obstruido y quite cualquier
obstáculo.
Para retirar la tapa
2. Usando un destornillador Phillips, retire
los 4 tornillos de la tapa (A) y levante el
seleccionador de altura para la alfom-
bra (B).
Para retirar la cubierta
del conducto
ADVERTENCIA: No encienda (ON) la
aspiradora mientras está desarmada.
3. Retire los cuatro [4] tornillos Phillips y
separe la cubierta del conductor.
Para revisar la manguera
y volver a poner
la cubierta
4. Busque posibles obstrucciones en la
manguera y alrededor de la base de
la aspiradora a la altura de la abertura
de la manguera. Retire cualquier
obstrucción.
4-3
4-2
4-1
