Metered Rack PDU
PDUMV15-24, PDUMV15-36
(Series Number: AG-00E1)
PDUMV20-24, PDUMV20-36, PDUMV20-72
PDUMV15-72, PDUV20-72
(Series Number: AG-00DD)
Important Safety Instructions 2
Installation 3
Features 4
Warranty & Product Registration 5
Español 6
Français 11
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR®
surge protector in our monthly drawing!
tripplite.com/warranty
20-09-043-933381.indb 120-09-043-933381.indb 1 10/9/2020 10:00:34 AM10/9/2020 10:00:34 AM

SAVE THESE INSTRUCTIONS
This manual contains instructions and warnings that should be followed
during the installation, operation and storage of this product. Failure to
heed these instructions and warnings may affect the product warranty.
Important Safety Instructions
2
• The PDU provides the convenience of multiple outlets, but DOES NOT provide surge or line
noise protection for connected equipment.
• The PDU is designed for indoor use only, in a controlled environment, away from excess
moisture, temperature extremes, conductive contaminants, dust or direct sunlight.
• Keep indoor ambient temperature between 32°F and 122°F (0°C and 50°C).
• The PDU must be installed by a qualified technician only.
• Do not attempt to mount the PDU to an insecure or unstable surface.
• Install in accordance with National Electrical Code standards. Be sure to use the proper
overcurrent protection for the installation, in accordance with the plug/equipment rating.
• Connect the PDU to an outlet that is in accordance with your local building codes and that
is adequately protected against excess currents, short circuits and earth faults.
• The electrical outlets supplying power to the equipment should be installed near the
equipment and easily accessible.
• Do not connect the PDU to an ungrounded outlet or to extension cords or adapters that
eliminate the connection to ground.
• Be sure to provide a local disconnect device on any models that are permanently installed
without a plug that is easily accessible.
• Never attempt to install electrical equipment during a thunderstorm.
• Individual equipment connected to the PDU should not draw more current than the
individual PDU’s outlet’s rating.
• The total load connected to the PDU must not exceed the maximum load rating for the
PDU.
• Do not attempt to modify the PDU, input plugs or power cables.
• Do not drill into or attempt to open any part of the PDU housing. There are no user-
serviceable parts inside.
• Do not attempt to use the PDU if any part of it becomes damaged.
• Use of this equipment in life support applications where failure of this equipment can
reasonably be expected to cause the failure of the life support equipment or to significantly
affect its safety or effectiveness is not recommended.
20-09-043-933381.indb 220-09-043-933381.indb 2 10/9/2020 10:00:34 AM10/9/2020 10:00:34 AM

2
1B
1A
3
4
5
PDUMV15-24
and PDUMV15-36
PDUMV20-24, PDUMV20-36
and PDUMV20-72
PDUMV20-24, PDUMV20-36
and PDUMV20-72
1C
3
Installation
3
1A
Zero U Rack Configuration. Attach the two mounting
clips supplied with the PDU to the rack enclosure using
the included hardware. The mounting clips should be
attached along a vertical plane at equidistant points
which roughly correspond to the center and ends of the
PDU. The exact mounting configuration may vary
depending on the rack and enclosure. If possible, use
pre-existing mounting points within the enclosure.
1B
Wall or Under-Counter Configuration. Attach the two
mounting clips supplied with the PDU to a wall or
similar flat, secure surface using the included hardware.
The mounting clips should be attached along a vertical
or horizontal plane at equidistant points which roughly
correspond to the center and ends of the PDU. If
possible, use pre-existing mounting points. WARNING:
Do not attempt to mount the PDU with the outlets
facing downward; the mounting clips are not
designed to support the weight of the PDU in that
manner.
1C
Zero U Rack Configuration. For toolless mounting:
Position the PDU as desired in the rack enclosure, align
the buttons with the rack mounting slots and slide the
PDU into position.
Note: Mounting buttons come preinstalled with select
models.
Note: Regardless of configuration, the user must
determine the fitness of hardware and procedures
before mounting. The PDU and included hardware are
designed for common rack and rack enclosure types
and may not be appropriate for all applications.
2
Attach the PDU to the mounting clips. Using an
assistant, place a rear corner of the PDU on the inside
edge of the mounting clips, pivot the PDU toward the
alternate inside edge and snap into place.
3
Attach the input plug of the PDU to a grounded
outlet. Insert the plug directly into a grounded outlet
that does not share a circuit with a heavy electrical
load (such as an air conditioner or refrigerator).
4
Attach equipment to the PDU. Do not exceed the
load rating of the PDU. The total electrical current used
by the PDU will be displayed on the digital meter in
amperes.
5
Optional Installation (Models PDUMV20-24,
PDUMV20-36 and PDUMV20-72). The PDU includes
an adapter that converts the L5-20P input plug to a
5-20P input plug. The adapter is optional; the PDU will
work properly without connecting the adapter.
20-09-043-933381.indb 320-09-043-933381.indb 3 10/9/2020 10:00:35 AM10/9/2020 10:00:35 AM

7 86
12345
Installation
4

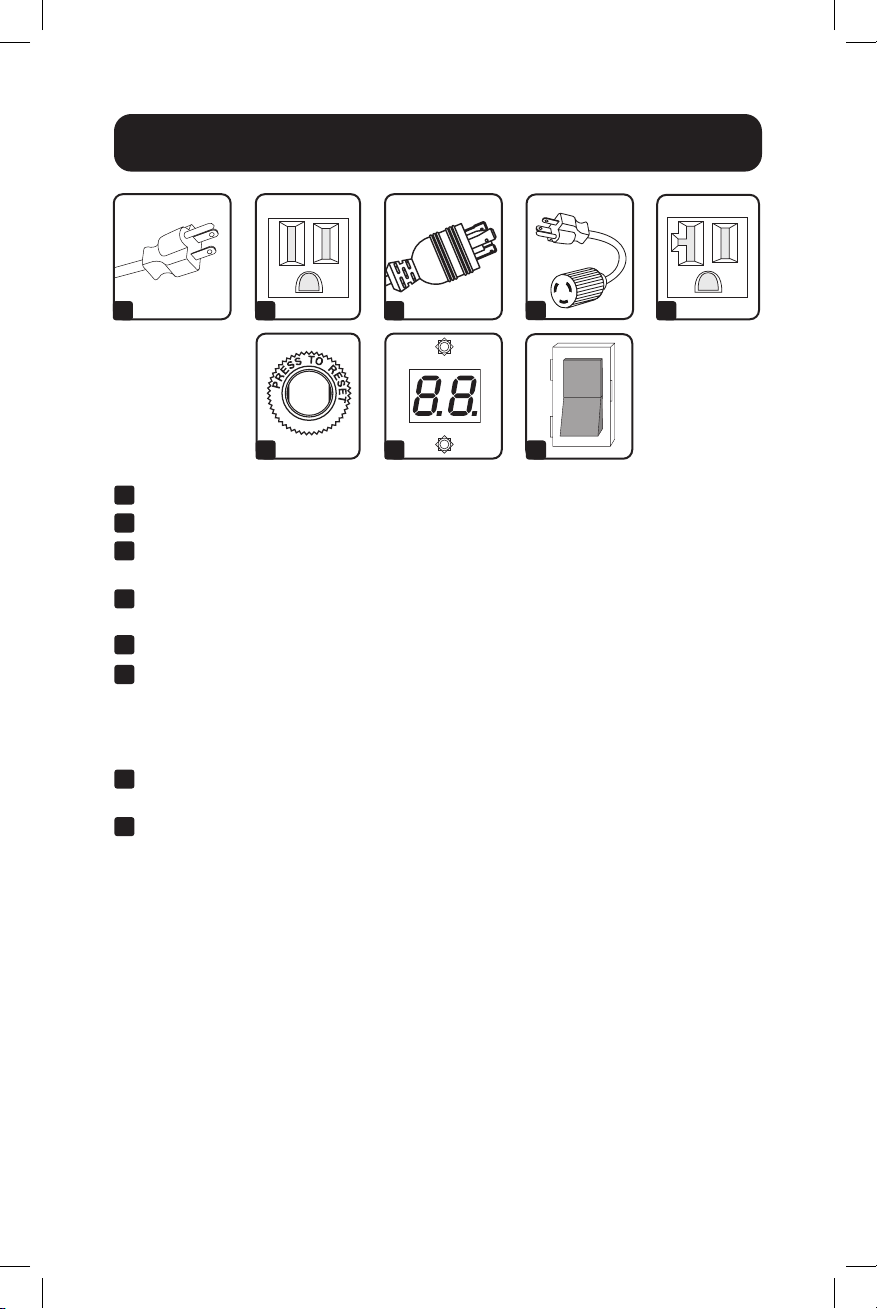

NEMA 5-15P Input Plug (Models PDUMV15-24, PDUMV15-36 and PDUMV15-72)
NEMA 5-15R Outlets (Models PDUMV15-24 and PDUMV15-36)
NEMA L5-20P Input Plug (Models PDUMV20-24, PDUMV20-36 and PDUMV20-72)
NEMA 5-20P Plug Adapter (Models PDUMV20-24, PDUMV20-36 and PDUMV20-72):
The adapter converts the input plug from NEMA L5-20P to NEMA 5-20P.
NEMA 5-15/20R Outlets (Models PDUMV20-24, PDUMV20-36 and PDUMV20-72)
Circuit Breaker: If the current drawn by the equipment connected to the PDU exceeds
the Maximum Load Rating, the circuit breaker will trip to prevent possible damage. When
the circuit breaker trips, its plunger will pop up. Disconnect excess equipment and allow
the breaker to cool at least one minute before depressing the plunger to reset the breaker.
Ammeter: The total electrical current used by the PDU will be displayed on the digital
meter in amperes (in select models).
Illuminated Power Switch with Cover: The switch will illuminate red when power is
applied to the PDU. The plastic cover protects against accidentally turning the system
on or off.
1
2
3
4
5
6
7
8
20-09-043-933381.indb 420-09-043-933381.indb 4 10/9/2020 10:00:36 AM10/9/2020 10:00:36 AM

Warranty & Product Registration
5
LIMITED WARRANTY
Seller warrants this product, if used in accordance with all applicable instructions, to be free from
original defects in material and workmanship for a period of 2 years (except internal UPS system
batteries outside USA and Canada, 1 year) from the date of initial purchase. If the product should
prove defective in material or workmanship within that period, Seller will repair or replace the product,
in its sole discretion. Service under this Warranty can only be obtained by your delivering or shipping
the product (with all shipping or delivery charges prepaid) to: Tripp Lite, 1111 W. 35th Street, Chicago,
IL 60609 USA. Seller will pay return shipping charges. Visit tripplite.com/support before sending any
equipment back
for repair.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT,
MISUSE, ABUSE OR NEGLECT. SELLER MAKES NO EXPRESS WARRANTIES OTHER THAN THE WARRANTY
EXPRESSLY SET FORTH HEREIN. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL IMPLIED
WARRANTIES, INCLUDING ALL WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE LIMITED IN DURATION
TO THE WARRANTY PERIOD SET FORTH ABOVE; THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL
AND CONSEQUENTIAL DAMAGES. (Some states do not allow limitations on how long an implied warranty
lasts, and some states do not allow the exclusion or limitation of incidental or consequential damages, so
the above limitations or exclusions may not apply to you. This Warranty gives you specific legal rights, and
you may have other rights which vary from jurisdiction to jurisdiction.)
WARNING: The individual user should take care to determine prior to use whether this device is suitable,
adequate or safe for the use intended. Since individual applications are subject to great variation, the
manufacturer makes no representation or warranty as to the suitability or fitness of these devices for any
specific application.
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite product. You'll be automatically entered into
a drawing for a chance to win a FREE Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Regulatory Compliance Identification Numbers
For the purpose of regulatory compliance certifications and identification, your Tripp Lite product has been
assigned a unique series number. The series number can be found on the product nameplate label, along
with all required approval markings and information. When requesting compliance information for this
product, always refer to the series number. The series number should not be confused with the marking
name or model number of the product.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice.
Photos and illustrations may differ slightly from actual products.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
20-09-043 93-3381_RevB
20-09-043-933381.indb 520-09-043-933381.indb 5 10/9/2020 10:00:36 AM10/9/2020 10:00:36 AM
