Tripp Lite PDUV20-60 User manual

1
Rack PDU
Important Safety Instructions 2
Important Warnings 2
Installation 3
Features 4
Warranty & Product Registration 5
Español 6
Français 11
Metered Models:
PDUMV15
(Series Number: AGIB6098)
PDUMV20
(Series Number: AGIB6099)
Basic Models:
PDUV15
(Series Number: AGIB6098)
PDUV20
(Series Number: AGIB6099)
PDUV20-60
(Series Number: AGIB6099)
PDUV15-48
(Series Number: AGIB6098)
Owner’s Manual
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR®
surge protector in our monthly drawing!
tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2020 Tripp Lite. All rights reserved.
21-03-415-93364D.indb 121-03-415-93364D.indb 1 4/5/2021 12:48:08 PM4/5/2021 12:48:08 PM

2
SAVE THESE INSTRUCTIONS
This manual contains instructions and warnings that should be
followed during the installation, operation and storage of this
product. Failure to heed these instructions and warnings will
void the product warranty.
CAUTION Only those who are properly trained or qualified to use this device should
do so. Anyone who is not trained or qualified should not use this device unless it is
under the supervision of someone who is properly trained or qualified to do so.
Children must be supervised to ensure that they do not use the device as a toy.
Never use the device if the cord and plug are damaged; if it is not working properly, or if
it has been dropped or damaged, take it to an authorized service center for inspection
and repair.
If the power cord is damaged, it must be replaced by the manufacturer, its authorized
service agent, or by qualified personnel in order to avoid a danger.
• The PDU provides the convenience of multiple outlets, but DOES NOT provide surge or line
noise protection for connected equipment.
• The PDU is designed for indoor use only, in a controlled environment, away from excess
moisture, temperature extremes, conductive contaminants, dust or direct sunlight.
• Keep indoor ambient temperature between 32°F and 77°F (0°C and 25°C).
• The PDU must be installed by a qualified technician only.
• Do not attempt to mount the PDU to an insecure or unstable surface.
• Install in accordance with National Electrical Code standards. Be sure to use the proper
overcurrent protection for the installation, in accordance with the plug/equipment rating.
• Connect the PDU to an outlet that is in accordance with your local building codes and that
is adequately protected against excess currents, short circuits and earth faults.
• The electrical outlets supplying power to the equipment should be installed near the
equipment and easily accessible.
• Do not connect the PDU to an ungrounded outlet or to extension cords or adapters that
eliminate the connection to ground.
• Be sure to provide a local disconnect device on any models that are permanently installed
without a plug that is easily accessible.
• Never attempt to install electrical equipment during a thunderstorm.
• Individual equipment connected to the PDU should not draw more current than the
individual PDU’s outlet’s rating.
• The total load connected to the PDU must not exceed the maximum load rating for the
PDU.
• Do not attempt to modify the PDU, input plugs or power cables.
• Do not drill into or attempt to open any part of the PDU housing. There are no user-
serviceable parts inside.
• Do not attempt to use the PDU if any part of it becomes damaged.
• Use of this equipment in life support applications where failure of this equipment can
reasonably be expected to cause the failure of the life support equipment or to significantly
affect its safety or effectiveness is not recommended.
Important Safety Instructions
Important Warnings
21-03-415-93364D.indb 221-03-415-93364D.indb 2 4/5/2021 12:48:09 PM4/5/2021 12:48:09 PM

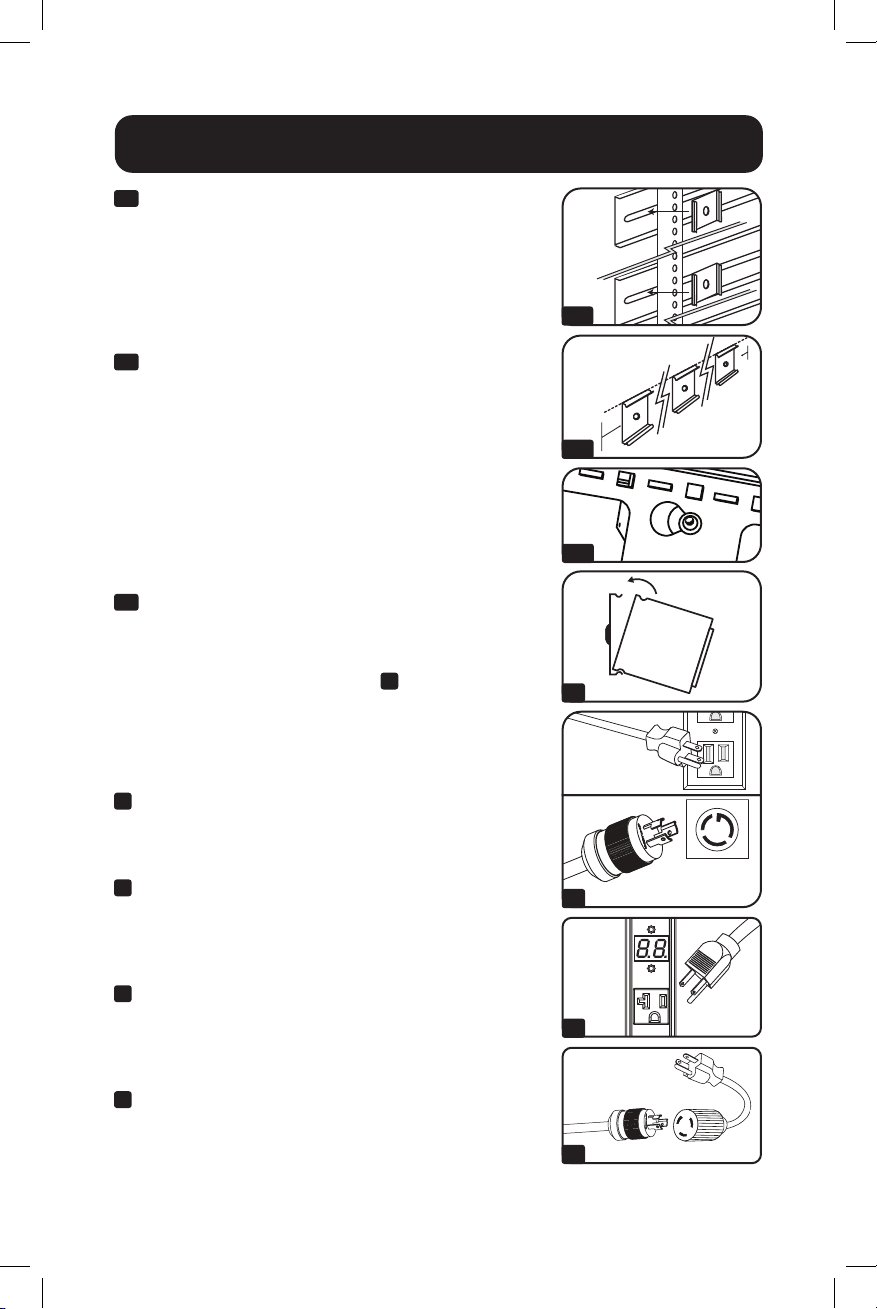

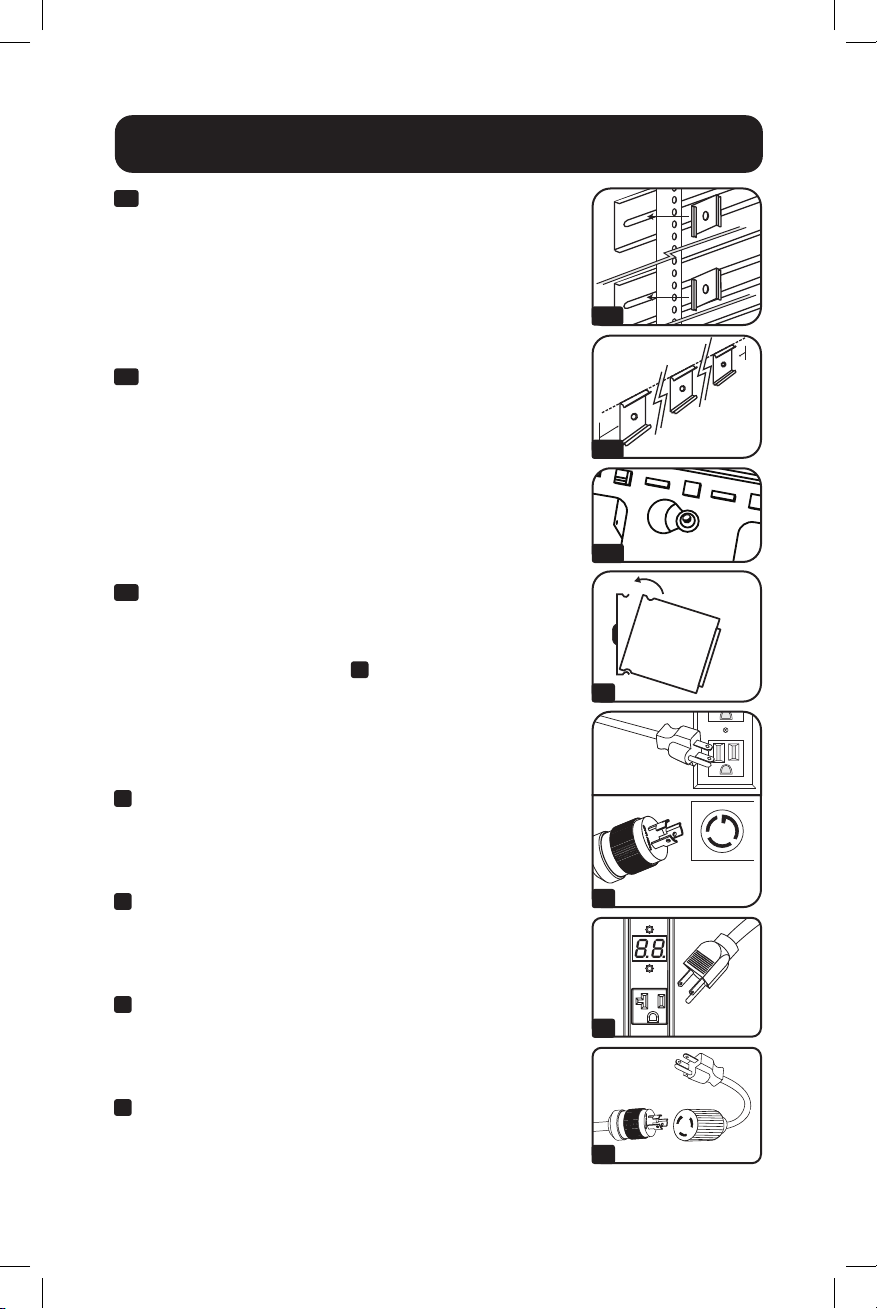

3
1A
0U Rack Configuration. Attach the three mounting
clips supplied with the PDU to the rack enclosure using
the included hardware. The mounting clips should be
attached along a vertical plane at equidistant points
which roughly correspond to the center and ends of the
PDU. The exact mounting configuration may vary
depending on the rack and enclosure. If possible, use
pre-existing mounting points within the enclosure.
1B
Wall or Under-Counter Configuration. Attach the
three mounting clips supplied with the PDU to a wall or
similar flat, secure surface using the included hardware.
The mounting clips should be attached along a vertical
or horizontal plane at equidistant points which roughly
correspond to the center and ends of the PDU. If
possible, use pre-existing mounting points. WARNING:
Do not attempt to mount the PDU with the outlets
facing downward; the mounting clips are not
designed to support the weight of the PDU in that
manner.
1C
0U Rack Configuration. Attach the included mounting
buttons to the PDU. Position the PDU as desired in the
rack enclosure, align the buttons with the rack
mounting slots, and slide the PDU into position. Go to
step
3
.
Note: Regardless of configuration, the user must determine the
fitness of hardware and procedures before mounting. The PDU
and included hardware are designed for common rack and rack
enclosure types and may not be appropriate for all applications.
2
Attach the PDU to the mounting clips. Using an
assistant, place a rear corner of the PDU at an inside
edge of the mounting clips, pivot the PDU toward the
alternate inside edge and snap into place.
3
Attach the input plug of the PDU to a grounded
outlet. Insert the plug directly into a grounded outlet
that does not share a circuit with a heavy electrical
load (such as an air conditioner or refrigerator).
4
Attach equipment to the PDU. Do not exceed the
load rating of the PDU. The total electrical current used
by the PDU will be displayed on the digital meter in
amperes (models PDUMV15 and PDUMV20 only).
5
Optional Installation (Models PDUMV20 and
PDUV20). The PDU includes an adapter that converts
the L5-20P input plug to a 5-20P input plug. The
adapter is optional; the PDU will work properly without
connecting the adapter.
2
1B
1A
3
4
5
PDUMV15 and
PDUV15
PDUMV20 and PDUV20
PDUMV20 and PDUV20
1C
Installation
21-03-415-93364D.indb 321-03-415-93364D.indb 3 4/5/2021 12:48:10 PM4/5/2021 12:48:10 PM

4
1
2
3
4
6
7
8
5
12
6
4
7
35

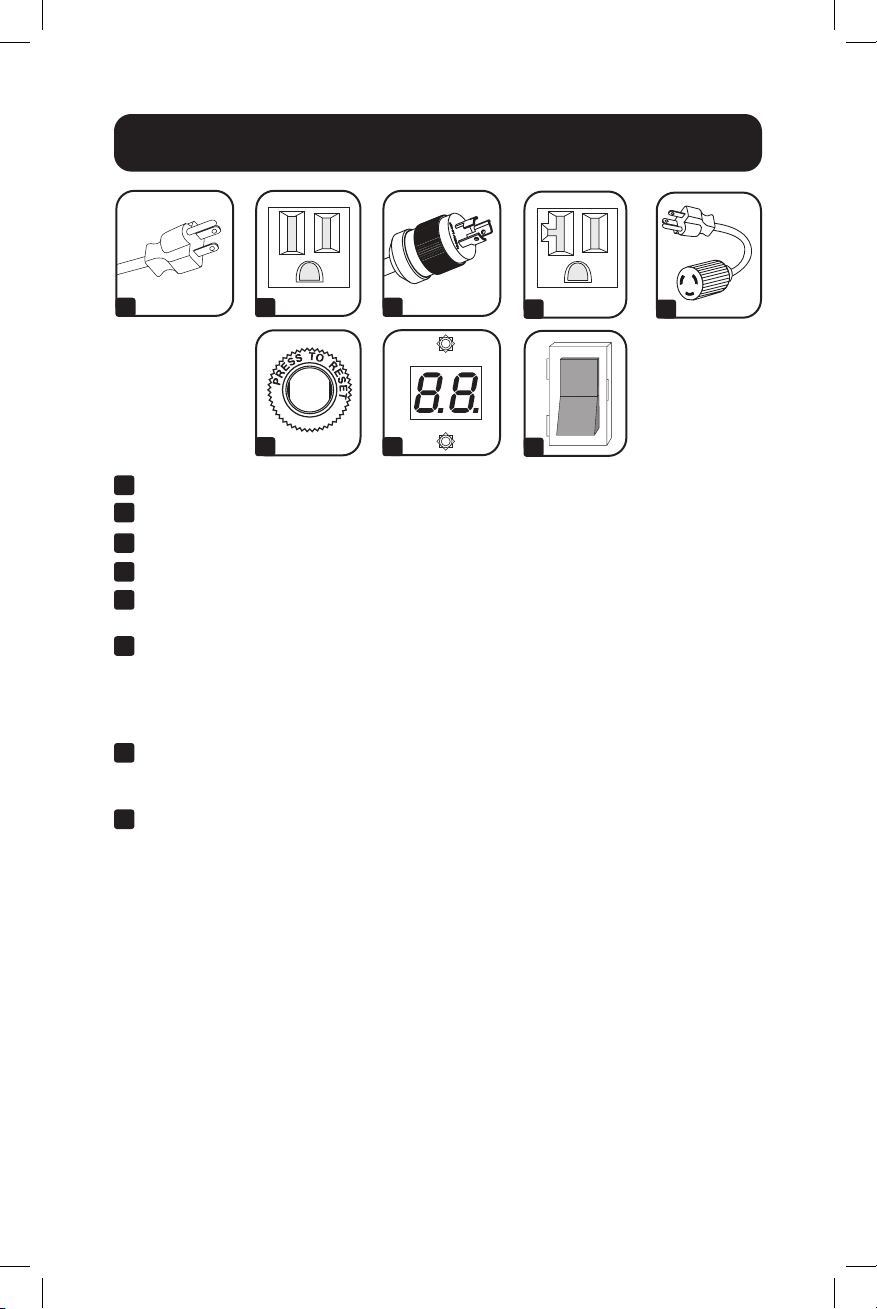

Features
NEMA 5-15P Input Plug (Models PDUMV15 and PDUV15)
NEMA 5-15R Outlets (Models PDUMV15 and PDUV15)
NEMA L5-20P Input Plug (Models PDUMV20 and PDUV20)
NEMA 5-15/20R Outlets (Models PDUMV20 and PDUV20)
NEMA 5-20P Plug Adapter (Models PDUMV20 and PDUV20):
The adapter converts the input plug from NEMA L5-20P to NEMA 5-20P.
Circuit Breaker: If the current drawn by the equipment connected to the PDU exceeds
the Maximum Load Rating, the circuit breaker will trip to prevent possible damage.
When the circuit breaker trips, its plunger will pop up. Disconnect excess equipment
and allow the breaker to cool at least one minute before depressing the plunger to
reset the breaker.
Ammeter (Models PDUMV15 and PDUMV20 only): The total electrical current used
by the PDU will be displayed on the digital meter in amperes.
Illuminated Power Switch with Cover (Models PDUMV15 and PDUMV20 only)
8
21-03-415-93364D.indb 421-03-415-93364D.indb 4 4/5/2021 12:48:11 PM4/5/2021 12:48:11 PM

5
LIMITED WARRANTY
Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects in material
and workmanship for a period of 5 years (basic models) or 2 years (metered models) from the date of initial purchase. If the
product should prove defective in material or workmanship within that period, Seller will repair or replace the product, in its
sole discretion. Service under this Warranty can only be obtained by your delivering or shipping the product (with all shipping
or delivery charges prepaid) to: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Seller will pay return shipping
charges. Visit www.tripplite.com/support before sending any equipment back for repair.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT, MISUSE, ABUSE OR
NEGLECT. SELLER MAKES NO EXPRESS WARRANTIES OTHER THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN. EXCEPT
TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL IMPLIED WARRANTIES, INCLUDING ALL WARRANTIES OF
MERCHANTABILITY OR FITNESS, ARE LIMITED IN DURATION TO THE WARRANTY PERIOD SET FORTH ABOVE; THIS
WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL AND CONSEQUENTIAL DAMAGES. (Some states do not allow limitations
on how long an implied warranty lasts, and some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitations or exclusions may not apply to you. This Warranty gives you specific legal
rights, and you may have other rights which vary from jurisdiction to jurisdiction.)
WARNING: The individual user should take care to determine prior to use whether this device is suitable, adequate or safe
for the use intended. Since individual applications are subject to great variation, the manufacturer makes no representation
or warranty as to the suitability or fitness of these devices for any specific application.
PRODUCT REGISTRATION
Visit www.tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing
for a chance to win a FREE Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Regulatory Compliance Identification Numbers
For the purpose of regulatory compliance certifications and identification, your Tripp Lite product has been assigned a unique
series number. The series number can be found on the product nameplate label, along with all required approval markings
and information. When requesting compliance information for this product, always refer to the series number. The series
number should not be confused with the marketing name or model number of the product.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice. Photos and
illustrations may differ slightly from actual products.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Warranty & Product Registration
21-03-415 93-364D_RevC
21-03-415-93364D.indb 521-03-415-93364D.indb 5 4/5/2021 12:48:11 PM4/5/2021 12:48:11 PM

6
MÁS DE
AÑOS
PDU para montaje
en rack (bastidor)
Instrucciones de seguridad 7
importantes
Advertencias importantes 7
Instalación 8
Características 9
Garantía 10
Español 1
Français 11
Metered Models:
PDUMV15
(Número de serie: AGIB6098)
PDUMV20
(Número de serie: AGIB6099)
Basic Models:
PDUV15
(Número de serie: AGIB6098)
PDUV20
(Número de serie: AGIB6099)
PDUV20-60
(Número de serie: AGIB6099)
PDUV15-48
(Número de serie: AGIB6098)
Owner’s Manual
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2020 Tripp Lite. All rights reserved.
21-03-415-93364D.indb 621-03-415-93364D.indb 6 4/5/2021 12:48:11 PM4/5/2021 12:48:11 PM

7
GUARDE ESTAS INSTRUCCIONES
Este manual contiene instrucciones y advertencias que deben seguirse
durante la instalación, operación y almacenamiento de este producto. De no
seguirlas, se anulará la garantía del producto.
PRECAUCION Este aparato no se destina para utilizarse por personas (incluyendo niños), cuyas
capacidades fisicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de
experiencia o conocimiento, a menos que dichas personas reciban una supervisión o capacitación para
el funcionamiento del aparato por una persona responsable de su seguridad.
Los ninos deben de supervisarse para asegurar que no empleen el aparato como juguete.
Nunca utilize el aparato si el cable y la clavija están dañados; si no funciona correctamente o si se ha
caido o dañado, llévelo a un centro de servicio autorizado para que lo examinen y lo reparen.
Si el cordon de alimentación es dañado, éste debe sustituirse por el fabricante, por su agente de
servicio autorizado o por personal calificado con el fin de evitar un peligro.
• El PDU proporciona la conveniencia de múltiples tomacorrientes distribuidos a través de
dos circuitos de alimentación independientes, pero NO proporciona protección contra
sobretensiones o ruido en la línea para el equipo conectado.
• El PDU está diseñada solo para uso en interiores en un entorno controlado lejos de
humedad excesiva, temperaturas extremas, contaminantes conductivos, polvo o luz del
sol directa.
• Mantiene la temperatura ambiente interior entre 32°F y 77°F (0°C y 25°C).
• El PDU debe ser instalado solamente por un técnico calificado.
• No intente instalar el PDU en una superficie inestable o no segura.
• Instale de acuerdo con los reglamentos eléctricos locales. Asegúrese de usar para la
instalación la protección adecuada contra sobrecorriente, de acuerdo con la especificación
de la clavija o del equipo.
• Conecte el PDU a un tomacorriente que esté de acuerdo a los códigos locales de
construcción y que esté correctamente protegido contra corrientes excesivas, cortocircuitos
y fallas de conexión a tierra.
• Los tomacorrientes eléctricos que suministran energía al equipo deben instalarse próximos
al equipo y ser fácilmente accesibles.
• No conecte El PDU a un toma corriente que no esté a tierra o cables de extensión o
adaptadores que eliminen la conexión a tierra.
• Asegúrese de proporcionar un dispositivo local de desconexión, que sea fácilmente
accesible, en cualquier modelo que esté instalado permanentemente sin una clavija.
• Nunca intente instalar equipos eléctricos durante una tormenta eléctrica.
• El equipo individual conectado al PDU no debe consumir más corriente que la de la
especificación de cada tomacorriente individual del PDU.
• El requerimiento total de energía para el equipo conectado a cada uno de los dos circuitos
de alimentación independientes no debe exceder la especificación máxima de carga para
ese circuito.
• No intente modificar el PDU, las clavijas de entrada o los cables de alimentación.
• No perfore ni intente abrir ninguna parte del gabinete del PDU. No tiene partes a las que
el usuario pueda dar servicio.
• No intente usar el PDU si se daña cualquier parte.
• No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde la
falla de este equipo pueda consecuentemente causar la falla del equipo de soporte de
vida o afectar significativamente su seguridad o efectividad.
Instrucciones de seguridad importantes
Advertencias importantes
21-03-415-93364D.indb 721-03-415-93364D.indb 7 4/5/2021 12:48:11 PM4/5/2021 12:48:11 PM

8
1A
Configuración del rack (bastidor) de 0U. Fije los tres
sujetadores de montaje suministrados con la PDU a la caja
del rack (bastidor) usando los materiales incluidos. Los
sujetadores de montaje deben fijarse a lo largo de un plano
vertical en puntos equidistantes que correspondan
aproximadamente al centro y los extremos de la PDU. La
exacta configuración de montaje puede variar dependiendo
del rack (bastidor) y la caja. Si es posible, use puntos de
montaje previamente existentes dentro de la caja.
1B
Configuración para pared o debajo de mostrador. Fije los
tres sujetadores de montaje suministrados con la PDU a una
pared o superficie plana similar usando los materiales
incluidos. Los sujetadores de montaje deben fijarse a lo largo
de un plano vertical u horizontal en puntos equidistantes que
correspondan aproximadamente al centro y los extremos de
la PDU. Si es posible, use puntos de montaje previamente
existentes. ADVERTENCIA: No intente montar la PDU con
las salidas orientadas hacia abajo; los sujetadores de
montaje no están diseñados para soportar el peso de la
PDU de esa manera.
1C
Configuración para bastidor 0U. Fije los botones de
montaje, incluidos, al PDU. Coloque el PDU en la posición
deseada en el bastidor, alinee los botones con las ranuras de
montaje del bastidor, deslice el PDU para posicionarlo
correctamente. Vaya al paso
3
.
Nota: Independientemente de la configuración, el usuario debe
determinar la idoneidad de los materiales y accesorios así como de
los procedimientos antes del montaje. La PDU y el material incluido
están diseñados para racks (bastidores) y cajas de rack (bastidor)
comunes, y pueden no ser apropiados para todas las aplicaciones.
2
Fije la PDU a los sujetadores de montaje. Con la ayuda
de otra persona, coloque una esquina posterior de la PDU en
un borde interior de los sujetadores de montaje, gire la PDU
hacia el borde interior opuesto y colóquela a presión en su
posición.
3
Conecte el enchufe de entrada de la PDU a un contacto
conectado a tierra. Inserte el enchufe directamente en una
toma de corriente alterna conectada a tierra que no
comparta el circuito con alguna carga eléctrica pesada (como
un aire acondicionado o una refrigeradora).
4
Conecte equipos a la PDU. Tenga cuidado de no exceder la
capacidad de carga de la PDU. La corriente eléctrica total
usada por la unidad de distribución de potencia (PDU) será
mostrada en el medidor digital, en amperios (modelos
PDUMV15 y PDUMV20 solamente).
5
Instalación opcional (Modelo PDUMV20 y PDUV20). La
PDU incluye un adaptador que convierte el enchufe de
entrada L5-20P en un enchufe de entrada 5-20P El
adaptador es opcional; la PDU trabajará apropiadamente sin
conectarla al adaptador.
2
1B
1A
3
4
5
PDUMV15 y
PDUV15
PDUMV20 y PDUV20
PDUMV20 y PDUV20
1C
Instalación
21-03-415-93364D.indb 821-03-415-93364D.indb 8 4/5/2021 12:48:12 PM4/5/2021 12:48:12 PM

9
1
2
3
4
6
7
8
5
12
6
4
7
35
Features
Enchufe de entrada NEMA 5-15P (Modelo PDUMV15 y PDUV15)
Salidas NEMA 5-15R (Modelo PDUMV15 y PDUV15)
Enchufe de entrada NEMA L5-20P (Modelo PDUMV20 y PDUV20)
Salidas NEMA 5-15/20R (Modelo PDUMV20 y PDUV20)
Adaptadore de enchufe NEMA 5-20P (Modelo PDUMV20 y PDUV20):
Este adaptador convierte el enchufe de entrada de NEMA L5-20P a NEMA 5-20P.
Interruptor automático: Si la corriente consumida por el equipo conectado al PDU
excede la máxima capacidad de carga, el interruptor automático disparará para evitar
posibles daños. Cuando un interruptor automático dispara, su émbolo se extiende.
Desconecte el equipo en exceso y permita que el interruptor automático se enfríe un
minuto antes de presionar el émbolo para restablecer el interruptor automático.
Amperímetro (Modelos PDUMV15 y PDUMV20 sólo): La corriente eléctrica total
usada por la unidad de distribución de potencia (PDU) será mostrada en el medidor
digital, en amperios.
Interruptor de alimentación iluminado, con cubierta (Modelos PDUMV15 y
PDUMV20 sólo)
8
21-03-415-93364D.indb 921-03-415-93364D.indb 9 4/5/2021 12:48:12 PM4/5/2021 12:48:12 PM

10
MÁS DE
AÑOS
GARANTÍA LIMITADA
El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de
defectos en material y mano de obra por un período de 5 años (modelos básicos) o 2 años (modelos con medidor digital)
a partir de la fecha de compra inicial. Si se verifica que el producto tiene defectos en los materiales o en la mano de obra
dentro de dicho período, el vendedor reparará o reemplazará el producto, a su sola discreción. Sólo puede obtenerse
servicio bajo esta garantía, entregando o despachando el producto (con todos los cargos de despacho o entrega pagados
por adelantado) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. El vendedor pagará los cargos de despacho
del retorno. Visite www.tripplite.com/support antes de enviar algún equipo para reparación.
ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A DAÑOS RESULTANTES DE UN ACCIDENTE, USO INADECUADO,
MALTRATO O NEGLIGENCIA. EL VENDEDOR NO EXPRESA NINGUNA OTRA GARANTÍA DISTINTA DE LA ESTABLECIDA EN ESTE
DOCUMENTO EN FORMA EXPLÍCITA. EXCEPTO HASTA EL GRADO PROHIBIDO POR LAS LEYES APLICABLES, TODAS LAS
GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIABILIDAD O IDONEIDAD, ESTÁN LIMITADAS
EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO MÁS ARRIBA; Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS
LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones sobre la duración de una garantía
implícita, y algunos estados no permiten la exclusión o limitación de daños incidentales o emergentes, de modo que las
limitaciones o exclusiones de arriba pueden no aplicarse a usted. Esta garantía le da derechos legales específicos, pero
usted puede tener otros derechos que varían de jurisdicción a jurisdicción.)
ADVERTENCIA: El usuario individual debe encargarse de determinar antes de usarlo, si este dispositivo es apropiado,
adecuado o seguro para el uso proyectado.Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante
no declara ni garantiza en lo que se refiere a la idoneidad o aptitud de estos dispositivos para ninguna aplicación específica.
CUMPLIMIENTO DE LAS NORMAS DE LOS NÚMEROS DE IDENTIFICACIÓN
Para fines de identificación y certificación del cumplimiento de las normas, su producto Tripp Lite tiene asignado un número
de serie único. Puede encontrar el número de serie en la etiqueta de la placa de identificación del producto, junto con los
símbolos de aprobación e información requeridos. Al solicitar información sobre el cumplimiento de las normas para este
producto, siempre mencione el número de serie. El número de serie no debe ser confundido con el nombre de identificación
ni con el número de modelo del producto.
Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías
e ilustraciones pueden diferir ligeramente de los productos reales.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Garantía
21-03-415 93-364D_RevC
21-03-415-93364D.indb 1021-03-415-93364D.indb 10 4/5/2021 12:48:12 PM4/5/2021 12:48:12 PM

11
Unité de distribution
d’alimentation (PDU) en bâti
Importantes consignes 12
de sécurité
Importantes mises en garde 12
Installation 13
Caractéristiques 14
Garantie 15
English 1
Español 6
Metered Models:
PDUMV15
(Numéro de série : AGIB6098)
PDUMV20
(Numéro de série : AGIB6099)
Basic Models:
PDUV15
(Numéro de série : AGIB6098)
PDUV20
(Numéro de série : AGIB6099)
PDUV20-60
(Numéro de série : AGIB6099)
PDUV15-48
(Numéro de série : AGIB6098)
Manual du propriétaire
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2020 Tripp Lite. All rights reserved.
21-03-415-93364D.indb 1121-03-415-93364D.indb 11 4/5/2021 12:48:13 PM4/5/2021 12:48:13 PM

12
CONSERVER CES DIRECTIVES
Ce manuel contient des instructions et des mises en garde que
vous devez respecter durant l’installation, l’utilisation et
l’entreposage de ce produit. Le non-respect de ces instructions
et mises en garde annulera la garantie du produit.
• La PDU offre les avantages de plusieurs sorties distribuées sur deux circuits de puissance
indépendants, mais NE fournit PAS de protection contre les surtensions ou les bruits de
ligne à l’équipement connecté.
• La PDU est conçue pour être utilisée à l’intérieur uniquement, dans un environnement
contrôlé, à l’écart de l’excès d’humidité, des températures extrêmes, des contaminants
conducteurs, de la poussière et de la lumière directe du soleil.
• Maintenir la température intérieure ambiante entre 0 °C et 50 °C (32 °F et 122 °F).
• La PDU doit être installée par un technicien qualifié seulement.
• Ne pas tenter de monter la PDU sur une surface précaire ou instable.
• Installer conformément aux codes locaux de l’électricité. S’assurer d’utiliser la bonne
protection contre les surintensités pour l’installation, conformément aux valeurs nominales
de la fiche et de l’équipement.
• Branchez la PDU à une prise de courant à une prise de courant qui est conforme aux
codes de bâtiment locaux et qui est dûment protégée contre les courants excessifs, les
courts-circuits et les défauts à la terre.
• Les prises électriques qui alimentent l’équipement doivent être installées à proximité de
l’équipement et être facilement accessibles.
• Ne pas connecter la PDU dans une prise non mise à la masse ou des rallonges électriques
ou des adaptateurs qui éliminent la connexion à la masse.
• S’assurer de fournir un dispositif de déconnexion local pour tous les modèles qui sont
installés en permanence sans fiche facilement accessible.
• Ne jamais essayer d’installer un équipement électrique pendant un orage.
• L’équipement individuel connecté à la PDU ne doit pas excéder la charge nominale des
prises individuelles de la PDU.
• La puissance totale requise pour l’équipement connecté à chacun des deux circuits de
puissance indépendants ne doit pas dépasser la charge nominale maximum pour ce circuit.
• Ne pas tenter de modifier la PDU, y compris les fiches d’entrée et les câbles
d’alimentation.
• Ne pas percer ou tenter d’ouvrir une quelconque partie du boîtier de la PDU. Il n’existe
aucune pièce réparable par l’utilisateur à l’intérieur.
• Ne pas tenter d’utiliser la PDU si une de ses pièces est endommagée.
• Il n’est pas recommandé d’utiliser cet équipement dans les applications de soutien vital où
une panne de cet équipement serait susceptible de causer une panne de l’équipement de
soutien vital ou d’affecter sérieusement sa sécurité ou son efficacité.
Importantes consignes de sécurité
Importantes mises en garde
21-03-415-93364D.indb 1221-03-415-93364D.indb 12 4/5/2021 12:48:13 PM4/5/2021 12:48:13 PM

13
1A
Configuration du bâti 0U. Fixer les trois pattes de
montage fournies avec l’unité PDU au boîtier du bâti à
l’aide de la quincaillerie jointe. Il faut fixer les pattes de
montage le long d’un plan vertical, à des points
équidistants qui correspondent en gros au centre et aux
extrémités de l’unité PDU. La configuration exacte du
montage dépend du bâti et du boîtier. Si possible,
utiliser des points de fixation préexistants dans le boîtier.
1B
Configuration murale ou sous comptoir. Fixer les
trois attaches de montage fournies avec l’unité PDU à
un mur ou une surface semblable, plane et solide, à
l’aide de la quincaillerie jointe. Il faut fixer les pattes de
montage, le long d’un plan vertical ou horizontal à des
points équidistants qui correspondent en gros au centre
et aux extrémités de l’unité PDU. Si possible, utiliser
des points de fixation préexistants. MISE EN GARDE :
Ne pas essayer de monter l’unité PDU avec les
prises faisant face au sol, les pattes de montage
ne sont pas conçues pour supporter le poids de
l’unité de cette façon.
1C
Configuration en bâti 0U. Fixer les boutons de
montage inclus à l’unité de distribution. Placer l’unité
de distribution comme désiré dans la baie, aligner les
boutons avec les fentes de montage du bâti et glisser
l’unité en place. Passer à l’étape
3
.
Nota: Sans tenir compte de la configuration, l’utilisateur doit
déterminer la compatibilité de la quincaillerie et les procédures
avant d’effectuer l’installation. L’unité PDU et la quincaillerie
incluse sont conçues pour des types de bâti et boîtier courants
et peuvent ne pas convenir à toutes les applications.
2
Fixer l’unité PDU aux pattes de montage. À l’aide
d’un assistant, placer un coin arrière de l’unité à un
bord intérieur de la patte de montage, faire pivoter
l’unité vers l’autre bord et fixer en place.
3
Fixer le fiche d’entrée de l’unité PDU à une prise
mise à la terre. Insérer la fiche directement dans une
prise CA correctement mise à la terre, qui ne partage
pas de circuit supportant une lourde charge électrique
(comme un climatiseur ou un réfrigérateur).
4
Fixer l’équipement à l’unité PDU. Faire attention de
ne pas dépasser la charge nominale de l’unité PDU. La
totalité du courant électrique utilisée par la PDU sera
affichée en ampères au compteur numérique (modèles
PDUMV15 et PDUMV20 seulement).
5
Installation optionnelle (Modèle PDUMV20 et
PDUV20). La PDU comprend un adaptateur qui
convertit la fiche d’entrée L5-20P en fiche d’entrée
5-20P. L’adaptateur est en option; la PDU fonctionnera
correctement sans être connectée à l’adaptateur.
2
1B
1A
3
4
5
PDUMV15 et
PDUV15
PDUMV20 et PDUV20
PDUMV20 et PDUV20
1C
Installation
21-03-415-93364D.indb 1321-03-415-93364D.indb 13 4/5/2021 12:48:14 PM4/5/2021 12:48:14 PM

14
1
2
3
4
6
7
8
5
12
6
4
7
35
Caractéristiques
Fiche d’entrée NEMA 5-15P (Modèle PDUMV15 et PDUV15)
Prises NEMA 5-15R (Modèle PDUMV15 et PDUV15)
Fiche d’entrée NEMA L5-20P (Modèle PDUMV20 et PDUV20)
Prises NEMA 5-15/20R (Modèle PDUMV20 et PDUV20)
Adaptateur NEMA 5-20P (Modèle PDUMV20 et PDUV20) :
L’adapteur convertit le fiche d’entrée NEMA L5-20P en NEMA 5-20P.
Disjoncteur : Si le courant tiré par l’équipement connecté à l’unité PDU excède la
charge nominale maximale, un disjoncteur se déclenchera pour empêcher des
dommages. Quand un disjoncteur se déclenche, le poussoir se relève. Déconnecter
l’équipement et laisser le disjoncteur refroidir une minute avant de rabaisser le poussoir
pour réarmer le disjoncteur.
Ampèremètre (Modèles PDUMV15 et PDUMV20 seulement) : La totalité du
courant électrique utilisée par la PDU sera affichée en ampères au compteur
numérique.
Interrupteur lumineux avec capuchon (Modèles PDUMV15 et PDUMV20
seulement)
8
21-03-415-93364D.indb 1421-03-415-93364D.indb 14 4/5/2021 12:48:14 PM4/5/2021 12:48:14 PM

15
GARANTIE LIMITÉE
Le vendeur garantit que ce produit, s’il est utilisé conformément à toutes les instructions applicables, est exempt de tous
défauts de matériaux et de fabrication pour une période de 5 ans (modèles de base) ou de 2 ans (modèles munis
d’instruments de mesure) à partir de la date d’achat initiale. Si le produit s’avère défectueux en matériel ou en main-
d’oeuvre durant cette période, le vendeur réparera ou remplacera le produit à sa discrétion. Vous pouvez obtenir un service
selon cette garantie seulement en livrant ou en expédiant le produit (avec les frais d’expédition et de livraison prépayés) à :
Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paierai les frais d’expédition de retour. Visitez www.
tripplite.com/support avant d’envoyer un équipement pour réparations.
CETTE GARANTIE NE S’APPLIQUE PAS A UNE USURE NORMALE OU UN ENDOMMAGEMENT RESULTANT D’ACCIDENT,
UTILISATION ERRONEE, ABUS OU NEGLIGENCE. LE VENDEUR N’OFFRE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA
GARANTIE EXPRESSEMENT ETABLIE DANS LA PRESENTE. SAUF DANS LA MESURE PROHIBEE PAR LA LOI APPLICABLE,
TOUTES LES GARANTIES IMPLICITES, INCLUANT TOUTES LES GARANTIES DE COMMERCIALISATION OU ADAPTATION, SONT
LIMITEES A LA DUREE DE LA PERIODE DE GARANTIE INDIQUEE CI-DESSUS ; ET CETTE GARANTIE EXCLUT EXPRESSEMENT
TOUS LES DOMMAGES ACCIDENTELS OU PROVOQUES. (Certains Etats ne permettent pas de limitation pour la durée de
garantie implicite, et certains Etats ne permettent pas l’exclusion ou la limitation de dommages accidentels ou provoqués,
en conséquence les limitations ou exclusions ci-dessus peuvent ne pas être applicables pour vous. Cette Garantie vous
donne des droits légaux spécifiques, et vous pouvez avoir d’autres droits variant suivant les juridictions.)
AVERTISSEMENT : L’utilisateur individuel doit prendre toutes mesures pour déterminer avant utilisation si cet appareil est
approprié, adéquat ou offre toute sécurité pour l’utilisation prévue. Du fait que les applications individuelles sont sujettes à
de grandes variations, le fabricant n’assure aucune description ou garantie concernant l’aptitude ou l’adaptation de ces
appareils pour toute application spécifique.
Numéros d’identification de conformité aux règlements
À des fins de certification et d’identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série
unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d’approbation
requises. Lors d’une demande d’information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit
pas être confondu avec le nom de la marque ou le numéro de modèle du produit.
La politique de Tripp Lite en est une d’amélioration continue. Les spécifications sont sujettes à changement sans préavis.
Les produits réels peuvent différer légèrement des photos et des illustrations.
Garantie
21-03-415-93364D.indb 1521-03-415-93364D.indb 15 4/5/2021 12:48:14 PM4/5/2021 12:48:14 PM

16
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
21-03-415 93-364D_RevC
21-03-415-93364D.indb 1621-03-415-93364D.indb 16 4/5/2021 12:48:14 PM4/5/2021 12:48:14 PM
