Tripp Lite N052-P24 User manual

1

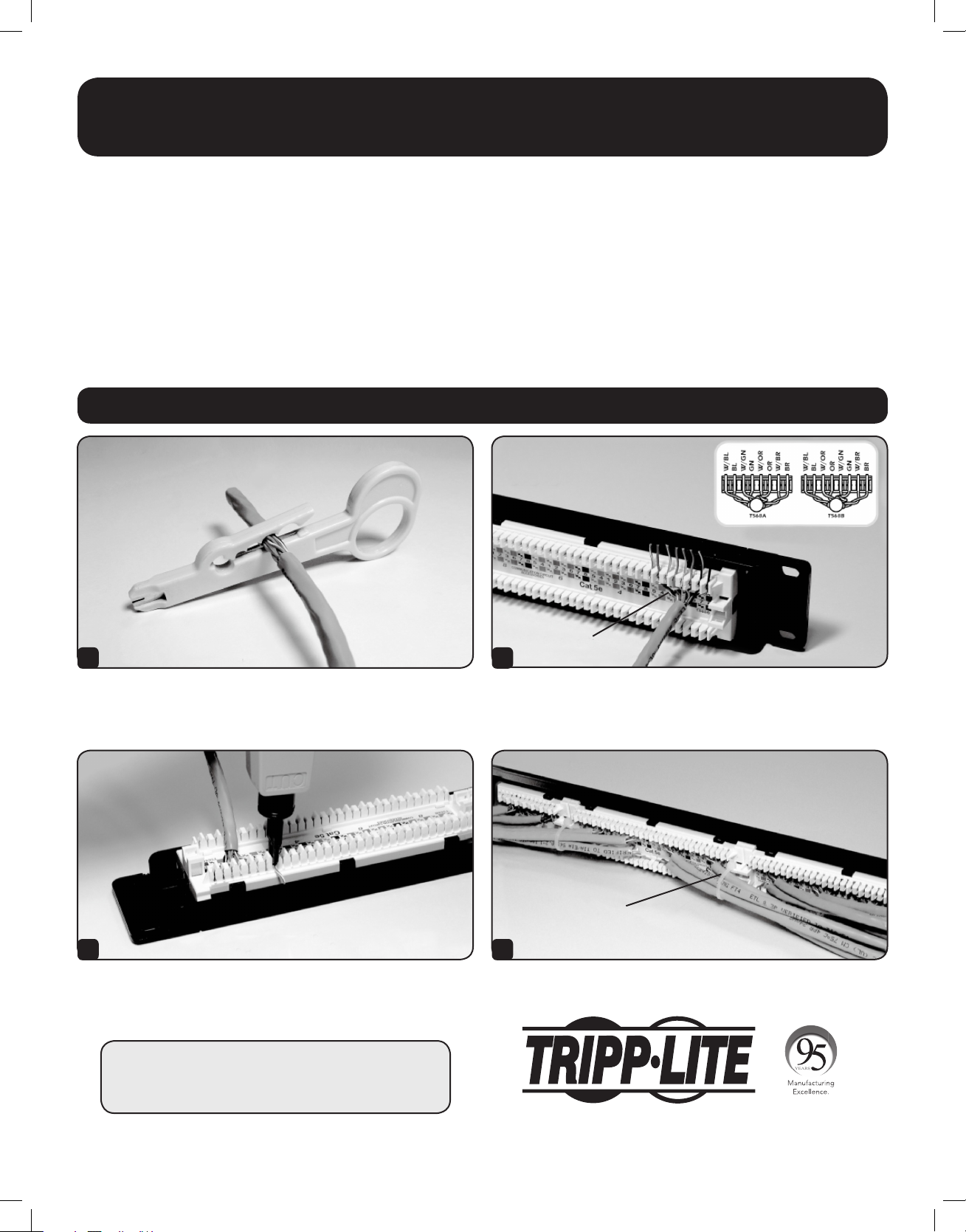

Quick Start Guide
Installation
1
3
2
4
24-Port 1U Rack-Mount Power over Ethernet
(PoE)* 110 Patch Panels
Models: N052-P24 (Cat5e), N252-P24 (Cat6)
Español 3 • Français 5 • Русский 7
PROTECT YOUR INVESTMENT!
Register your product for quicker service and ultimate peace of mind.
You could also win an ISOBAR6ULTRA surge protector—a $100 value!
www.tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Copyright © 2017 Tripp Lite. All rights reserved.
22-24 AWG
Avoid gaps
Wrap strap
around cables.
Figure 1: T568A/B Wiring Scheme
Strip the cable jacket approximately 1.25 in. (30 mm).
Use a 110 impact tool for termination.
Note: Set the tool to the “Low Impact” setting.
Seat each wire according to the wiring scheme shown in Figure 1.
Ensure the untwisted length is as short as possible. Avoid overlapping
one pair over the others.
Note: 110 punchdown orientation may vary by model.
In order to maintain stable performance, ensure the cable bundles
are secured with the attached straps.
To maximize performance with Power ovwer Ethernet (PoE) applications, these patch panels are specially designed to prevent spark-gap erosion
that degrades the plug and jack contacts over time and can impact data and/or power transmission capabilities.
17-11-012-933783.indb 1 11/28/2017 1:55:05 PM

2
Warranty & Product Registration
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Lifetime Limited Warranty
TRIPP LITE warrants this product to be free from original defects in materials and workmanship for its lifetime. TRIPP LITE’s obligation under this warranty is
limited to repairing or replacing (at its sole option) any such defective products. To obtain service under this warranty, you must obtain a Returned Material
Authorization (RMA) number from TRIPP LITE or an authorized TRIPP LITE service center. Products must be returned to TRIPP LITE or an authorized TRIPP LITE
service center with transportation charges prepaid and must be accompanied by a brief description of the problem encountered and proof of date and place of
purchase. This warranty does not apply to equipment which has been damaged by accident, negligence or misapplication or has been altered or modified in any
way.
EXCEPT AS PROVIDED HEREIN, TRIPP LITE MAKES NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS
FOR A PARTICULAR PURPOSE. Some states do not permit limitation or exclusion of implied warranties; therefore, the aforesaid limitation(s) or exclusion(s)
may not apply to the purchaser. EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL TRIPP LITE BE LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF THIS PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Specifically, TRIPP LITE is
not liable for any costs, such as lost profits or revenue, loss of equipment, loss of use of equipment, loss of software, loss of data, costs of substitutes, claims by
third parties, or otherwise.
PRODUCT REGISTRATION
Visit www.tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite
product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice.
17-11-012-933783.indb 2 11/28/2017 1:55:06 PM

3

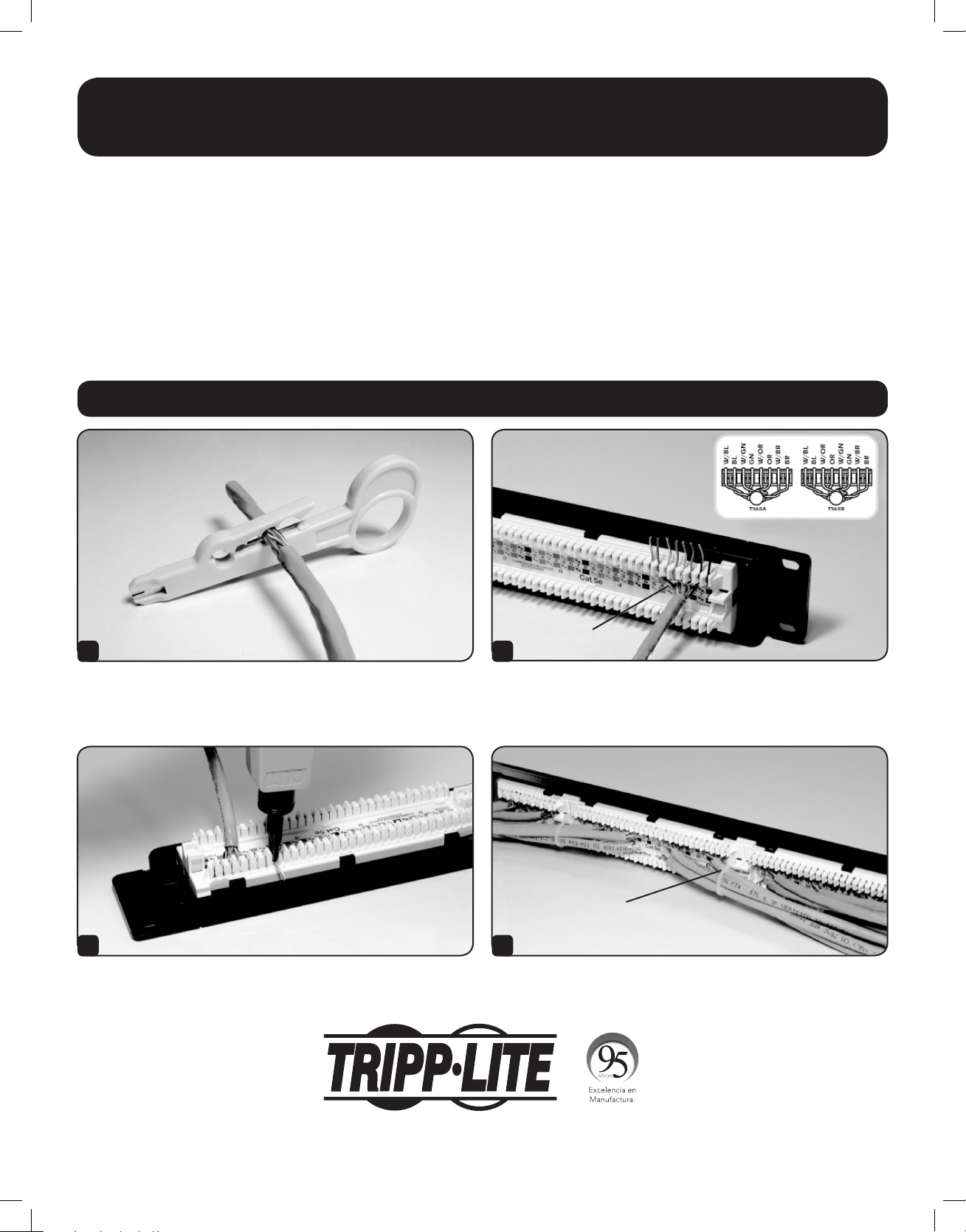

Guía de Inicio Rápido
Instalación
1
3
2
4
Paneles de Conexiones RJ45 de 24 Puertos 110 para
Instalación 1U en Rack, con Energía sobre la Ethernet [PoE]*
Modelos: N052-P24 (Cat5e), N252-P24 (Cat6)
English 1 • Français 5 • Русский 7
1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support
Copyright © 2017 Tripp Lite. Todos los derechos reservados
22 - 24 AWG
Evite espacios
Enrolle la cinta
alrededor de los cables.
Figura 1: Esquema de Cableado T568A/B
Pele el forro del cable aproximadamente 30 mm [1.25”].
Para el acabado use una herramienta de impacto 110.
Nota: Ajuste la herramienta en “Low Impact” [Bajo impacto].
Asiente cada cable según el esquema de cableado mostrado en la
Figura 1. Asegúrese de que la longitud destorcida sea lo más corta
posible. Evite traslapar un par sobre otro.
Nota: La orientación de la inserción a presión 110 puede variar según el modelo.
Para mantener un rendimiento estable, garantice que los grupos de
cables estén asegurados con las cintas adjuntas.
Para maximizar el rendimiento con aplicaciones de Energía sobre la Ethernet [PoE], estos paneles de conexiones están diseñados
especialmente para evitar la erosión por salto de chispa que degrada los contactos de la clavija y conector través del tiempo y pueden
impactar las capacidades de transmisión de datos y/o energía.
17-11-012-933783.indb 3 11/28/2017 1:55:06 PM

4
Garantía
1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support
Garantía limitada de por vida
TRIPP LITE garantiza de por vida que este producto no tiene defectos de materiales ni de mano de obra. La obligación de TRIPP LITE bajo esta garantía está
limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un
número de Autorización de Devolución de Mercancía (RMA) de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser
regresados a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve
descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente,
negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.
EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y
ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones
o exclusiones antes mencionadas pueden no aplicarse al comprador. EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ
RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI
SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos,
pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra
forma.
Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
17-11-012-933783.indb 4 11/28/2017 1:55:07 PM

5

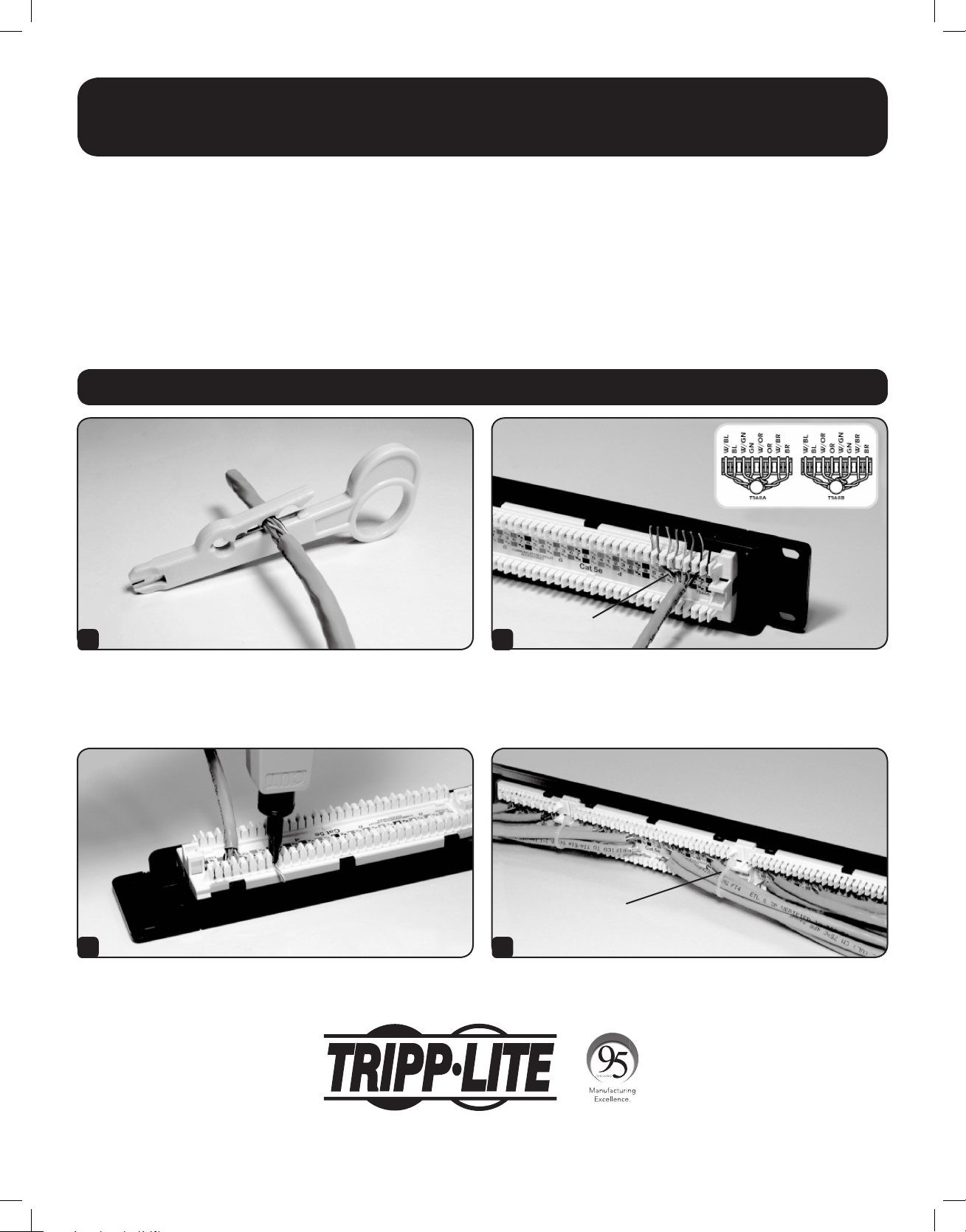

Guide de démarrage rapide
Installation
1
3
2
4
Panneaux de câblage 110 à montage en bâti,
24 ports par câble Ethernet (PoE)*
Modèles : N052-P24 (Cat5e), N252-P24 (Cat6)
English 1 • Español 3 • Русский 7
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Droits d’auteur © 2017 Tripp Lite. Tous droits réservés.
22-24 AWG
Éviter les écarts
Enrouler les sangles
autour des câbles.
Figure 1 : Schéma de câblage T568A/B
Dégarnir la gaine du câble sur environ 30 mm (1,25 po).
Utiliser un outil d’impact pour l’extrémité.
Remarque : Régler l’outil d’impact à « Low Impact » (faible impact).
Placer chaque fil en respectant le schéma de câblage de la figure 1.
S’assurer que la longueur sans torsion est aussi courte que possible.
Éviter de chevaucher les paires entre elles.
Remarque : L’orientation de la réglette de raccordement à 100 broches
autodénudantes peut varier selon les modèles.
Afin de maintenir une performance stable, s’assurer que les faisceaux
de câbles sont sécurisés en place avec des sangles fixées.
Pour maximiser la performance avec les applications par câble Ethernet (PoE), ces panneaux de câblage sont spécialement conçus pour
prévenir l’érosion par jeu d’étincelles qui détériore les contacts de la fiche et de la prise avec le temps, ce qui peut avoir un impact sur les
données et/ou les capacités de transmission de puissance.
17-11-012-933783.indb 5 11/28/2017 1:55:07 PM

6
Garantie
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Garantie à vie limitée
TRIPP LITE garantit que ses produits sont dépourvus de vices de matériaux et de fabrication pendant leur durée de vie. La responsabilité de TRIPP LITE, en vertu
de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette
garantie, vous devez obtenir un numéro d’autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d’un centre de réparation autorisé par TRIPP
LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d’une brève
description du problème et d’un justificatif de la date et du lieu d’achat. Cette garantie ne s’applique pas au matériel ayant été endommagé suite à un accident,
à une négligence ou à un application abusive, ou ayant été altéré ou modifié d’une façon quelconque.
SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N’ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ
COMMERCIALE ET D’ADÉQUATION À UN USAGE PARTICULIER. Certains États n’autorisant pas la limitation ni l’exclusion de garanties tacites, les limitations ou
exclusions susmentionnées peuvent ne pas s’appliquer à l’acheteur. À L’EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS
ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L’UTILISATION DE CE PRODUIT,
MÊME SI AYANT ÉTÉ AVISÉE DE L’ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte
de bénéfices ou de recettes, perte de matériel, impossibilité d’utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement,
réclamations d’un tiers ou autres.
La politique de Tripp Lite en est une d’amélioration continue. Les spécifications sont sujettes à changement sans préavis.
17-11-012-933783.indb 6 11/28/2017 1:55:08 PM

7

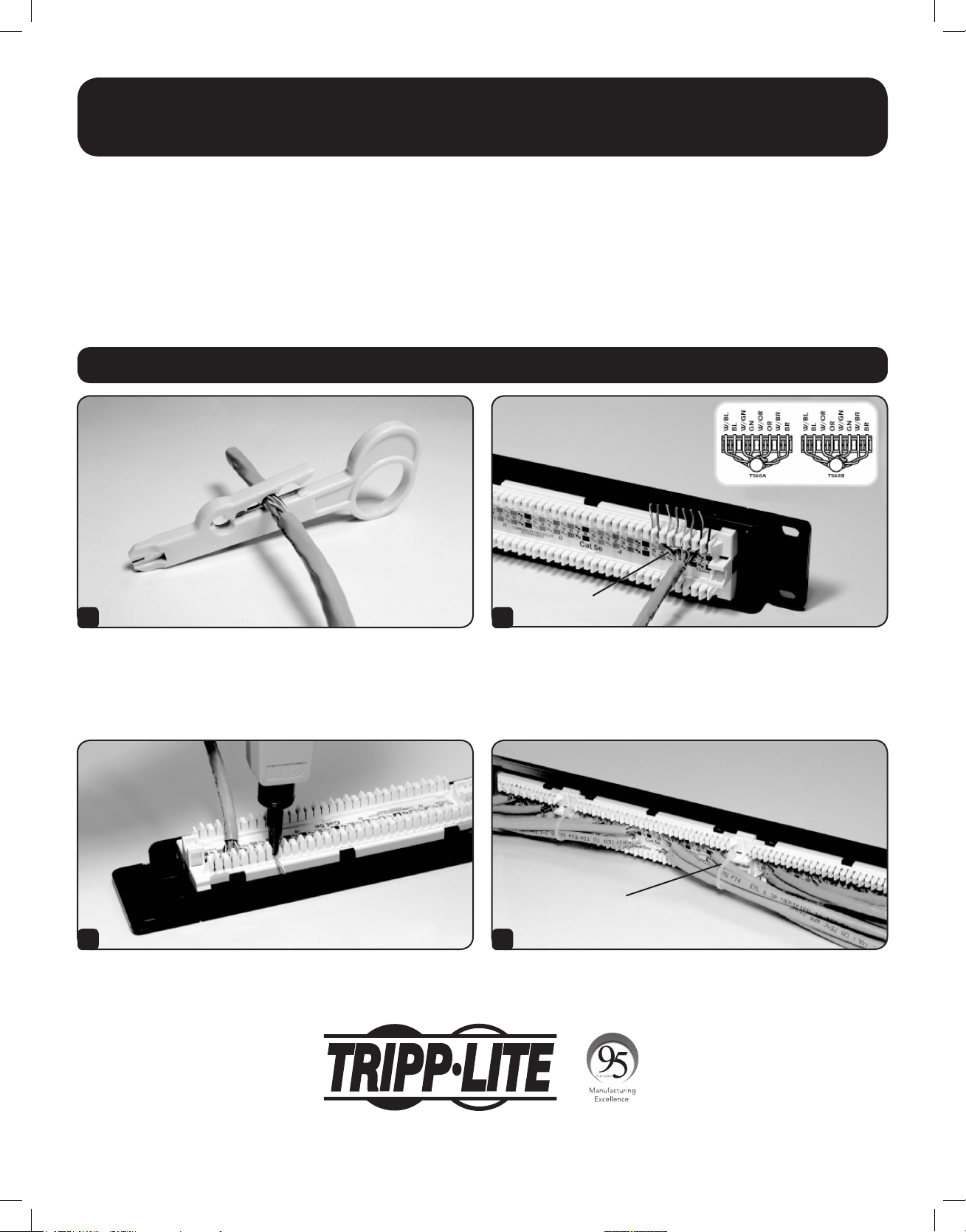

Краткое руководство пользователя
Установка
1
3
2
4
24-портовые коммутационные панели типа 110 настенного
монтажа (размером 1U) с питанием по кабелю Ethernet (PoE)*
Модели: N052-P24 (Cat5e), N252-P24 (Cat6)
English 1 • Español 3 • Français 5
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Охраняется авторским правом © 2017 Tripp Lite. Перепечатка запрещается
22-24 AWG Не допускайте
образования
зазоров
Стяните кабели
ремешком.
Рис. 1. Монтажная схема T568A/B
Зачистите кабель от оболочки примерно на 30 мм.
Для заделки кабелей используйте ударный инструмент для
кроссов 110.
Примечание. Инструмент должен быть настроен на слабый удар (“Low Impact”).
Расположите каждый провод согласно монтажной схеме,
изображенной на Рис. 1. Длина распущенной части должна
быть максимально короткой. Не допускайте перекрывания
одной пары другими.
Примечание. Ориентация панелей с ножевыми клеммами типа 110
может различаться в зависимости от модели.
Для обеспечения устойчивой работы пучки кабелей должны быть
зафиксированы с помощью ремешков, входящих в комплект.
В целях обеспечения максимальной производительности оборудования, получающего питание по кабелю Ethernet (PoE), эти коммутационные
панели имеют специальную конструкцию, препятствующую эрозии в искровом зазоре, которая со временем ухудшает качество контактов в
разъемах и может оказывать негативное влияние на возможности по передаче данных и/или мощности.
17-11-012-933783.indb 7 11/28/2017 1:55:08 PM

8
Гарантийные обязательства
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Ограниченная пожизненная гарантия
Компания TRIPP LITE гарантирует для данного изделия отсутствие дефектов материалов и изготовления в течение всего срока эксплуатации.
Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению)
любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA -
разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены
в компанию TRIPP LITE или ее авторизованный сервисный центр с предоплатой транспортных расходов и сопровождаться кратким описанием
возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на
оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы
то ни было образом.
ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ
ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО
КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно,
вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ
ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ,
СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С
ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ.
В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря
оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители,
урегулирование претензий третьих лиц и пр.
Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без
предварительного уведомления.
17-11-012 93-3783_RevA
17-11-012-933783.indb 8 11/28/2017 1:55:09 PM
