Tripp Lite NetDirector B024-DPU08 User manual

1
Quick Start Guide
8- or 16-Port 1U Rack-Mount
4K DisplayPort/USB
KVM Switch
Models: B024-DPU08, B024-DPU16
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR®
surge protector in our monthly drawing!
tripplite.com/warranty
Español 9 • Français 17 • Русский 25 • Deutsch 33

2
• 8- or 16-Port 4K DisplayPort/USB 3.0 KVM Switch
• DisplayPort 1.4 Cables (x2)
• USB 3.0 Cables (x2)
• Audio Cables (x2)
• Firmware Upgrade Cable
• Foot Pads (x4)
• Power Adapter
• Mounting Hardware
• Quick Start Guide
• P580-Series DisplayPort Cables
• UR022-Series USB 2.0 Reversible A/B Cables
• P312-Series 3.5 mm Mini Stereo Audio Cables
• P783-0XX-DP DisplayPort/USB/Audio Custom KVM Cables Kits
• P134-000 DisplayPort to DVI Adapter
Package Contents
Optional Accessories

3
Product Features
B024-DPU08 Front View
B024-DPU08 Rear View
B024-DPU16 Front View
B024-DPU16 Rear View
1
1
2
2
1Port Selection Buttons
2Port LEDs
3Firmware Upgrade Recovery Switch
4Audio Jack
5Firmware Upgrade Port
6USB 3.1 Gen 1 Peripheral Ports
7Reset Button
8Power LED
9Grounding Terminal
10 Power Jack
11 Audio Jack
12 Console Ports
13 KVM Ports
3
3
5
5
7
7
4
4
6
6
8
8
9
9
10
10
11
11
12
12
13
13

4
Installation

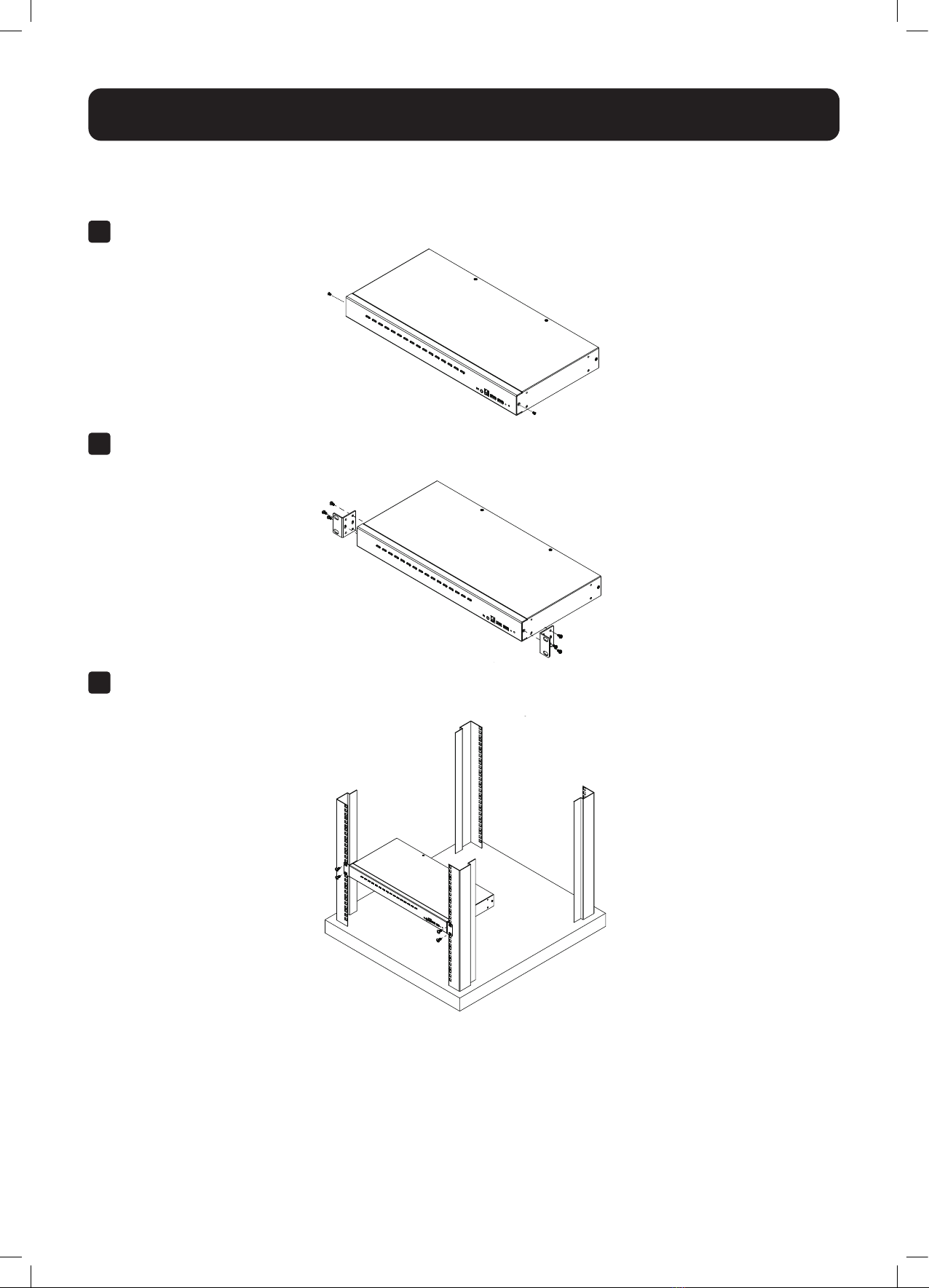

Rack Mounting – Front
Note: Unless otherwise specified, rack screws mentioned in the following steps are user-supplied. If you need additional screws,
contact your rack dealer.
1Remove the screws, one each from the left and right sides near the front of the unit.
2Use the M3 x 6 Phillips hex head screws supplied with the rack-mounting kit to attach the rack mounting brackets to
the sides near the front of the unit.
3Place the KVM switch in the rack. Position it so the holes in the mounting brackets line up with the holes in the rack.
Secure the mounting brackets to the front of the rack.

5
Installation

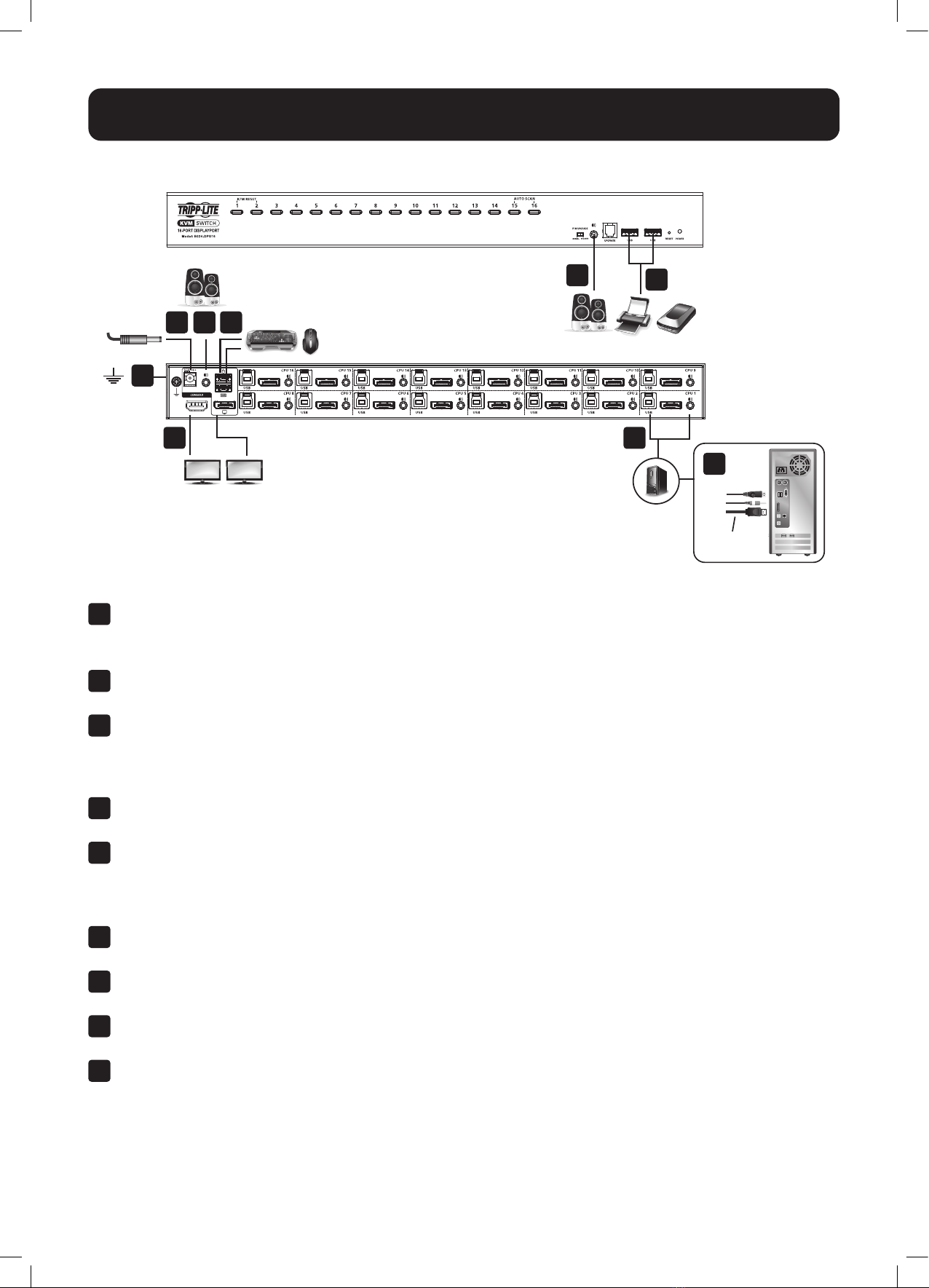

Single-Stage Installation
To install the switch, refer to the installation diagram and perform the following steps:
1Ground the B024-DPU08 / B024-DPU16 by connecting one end of a grounding wire to the Grounding Terminal and
the other end to a suitable grounded object.
Note: Do not omit this step. Proper grounding helps to prevent damage to the unit from power surges or static electricity.
2Plug your USB keyboard and USB mouse into the USB console ports from the console ports section located on the
unit’s rear panel.
3Plug your DisplayPort and/or HDMI monitor(s) into the DisplayPort and/or HDMI console port(s) from the console
ports section located on the unit’s rear panel and power on the monitor(s).
Note: The B024-DPU08 / B024-DPU16 displays the same source content on both the DisplayPort and HDMI monitors when
DisplayPort and HDMI console ports are plugged in simultaneously.
4Plug your speakers into the audio jacks located on the unit’s front and rear panel. Speakers plugged into the front
panel have priority over those plugged into the rear panel.
5Use the provided cable sets (DisplayPort cable, USB 3.0 cable and audio cable) with this package. Plug the
DisplayPort connector into any available DisplayPort port in the KVM ports section of the switch (CPU 1, CPU 2, etc.),
and then plug the USB 3.0 cable and audio cable into their corresponding ports.
Note: Verify that all the connectors are in the same KVM ports section (all in CPU 1, all in CPU 2, etc.).
6Plug the other ends of the DisplayPort cable, USB 3.0 cable and audio cable into their respective ports on the
computer. Repeat steps 5 and 6 for other PCs you are installing.
7(Optional) Plug your USB peripherals into the USB Type-A ports in the USB 3.1 Gen 1 peripheral hub section
located on the unit’s front panel.
8Plug the power adapter that came with your switch into an AC power source, then plug the power adapter cable into
the switch’s power jack. The B024-DPU08 / B024-DPU16 is now on.
9Power on the computers.
1
3 5
6
8 4
47
2
HDMI and/or DisplayPort
DisplayPort
Cable

6
Operation
The B024-DPU08 / B024-DPU16 provides four port selection methods to access the computers on the installation:
Manual Switching, an On-Screen Display (OSD) menu system, Hotkeys, and RS-232 commands. For detailed
information, please refer to the B024-DPU08 / B024-DPU16 Owner’s Manual, available at tripplite.com/support/
downloads.
Manual Switching
Use the front panel pushbuttons to manually switch to a port.

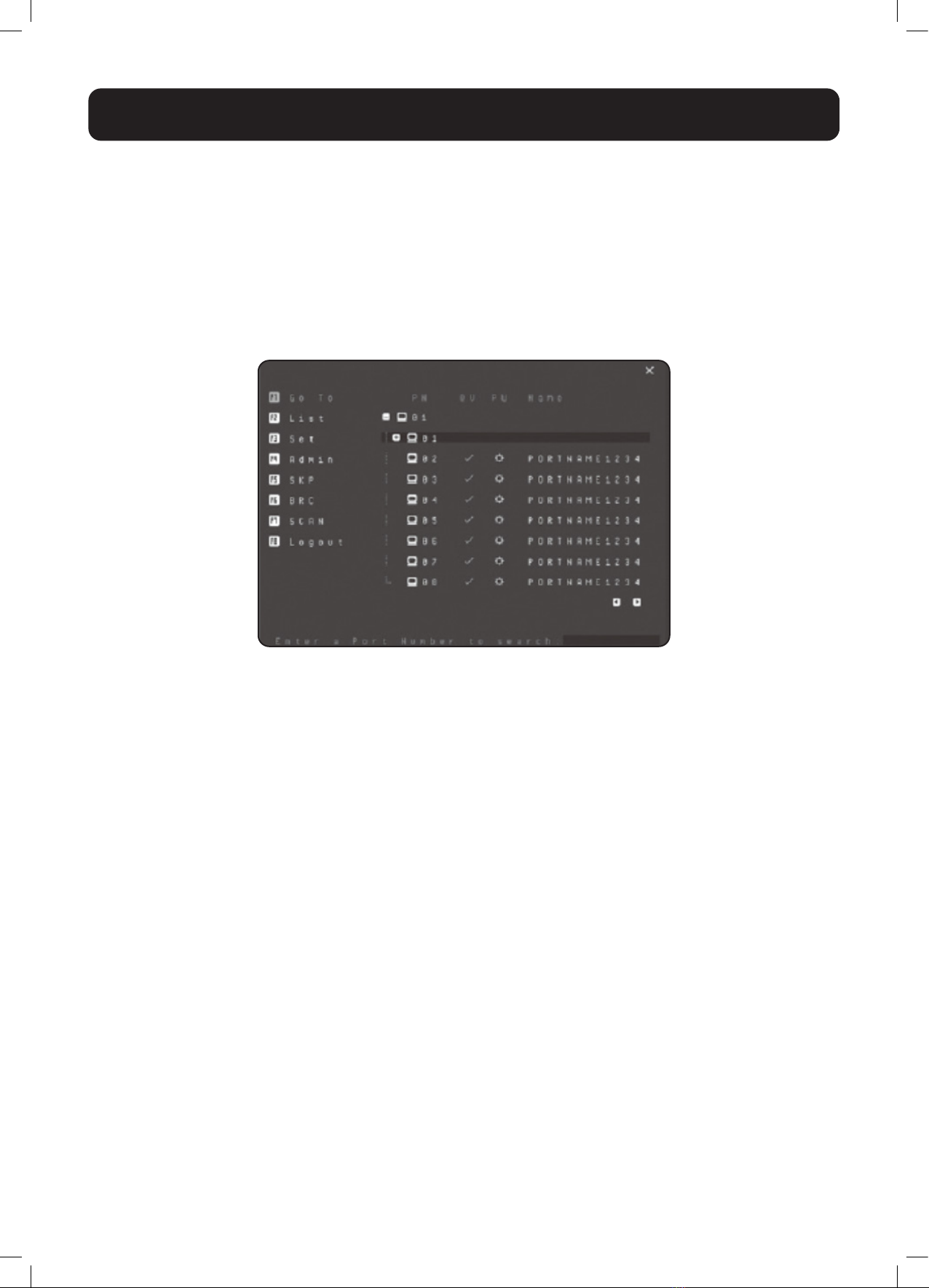

OSD (Port Switching)
The on-screen display (OSD) is a mouse-and-keyboard enabled, menu-driven method to handle computer control and
switching operations. All procedures start from the OSD main screen.
Default OSD Hotkey: Press the [Scroll Lock] key twice to display the OSD. If this is the first time the OSD is being run
or if the password function has not been set, simply press [Enter].
To log in as an administrator, use default username and password: administrator / password. For more information,
refer to the B024-DPU08 / B024-DPU16 Owner’s Manual, available at tripplite.com/support/downloads.

7
Operation
Hotkey Setting Mode (HSM)
Hotkey Setting Mode is used to set functions on the switch. Follow the steps below to invoke HSM and perform a hotkey
function.
1. Press and hold down the [Num Lock] key.
2. Press and release the [-] key.
3. Release the [Num Lock] key.
4. Press the hotkey to perform the desired function. Refer to the table below for the function.
HSM Summary Table
Key Function
[Port ID][Enter] Switches the KVM, audio and USB focus directly to the computer that corresponds to that Port
ID (B024-DPU08: 1-8 / B024-DPU16: 1-16).
[Port ID][K][Enter] Switches the KVM and audio focus directly to the computer that corresponds to that Port ID
(B024-DPU08: 1-8 / B024-DPU16: 1-16).
[Port ID][U][Enter] Switches only the USB focus directly to the computer that corresponds to that Port ID
(B024-DPU08: 1-8 / B024-DPU16: 1-16).
Note: This hotkey function works on single-stage installation only.
[A][Enter] Starts Auto Scan. The KVM focus cycles from port to port at the default 5-second interval.
[F1] Sets the port OS to Windows.
[F2] Sets the port OS to Mac.
[F3] Sets the port OS to Sun.
[M] Enables / disables mouse emulation.

8
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
21-02-207 93-3E1E_RevB
Warranty & Product Registration
1-Year Limited Warranty
TRIPP LITE warrants its products to be free from defects in materials and workmanship for a period of one (1) year from the date of initial purchase.
TRIPP LITE’s obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products. To obtain service under
this warranty, you must obtain a Returned Material Authorization (RMA) number from TRIPP LITE or an authorized TRIPP LITE service center. Products
must be returned to TRIPP LITE or an authorized TRIPP LITE service center with transportation charges prepaid and must be accompanied by a brief
description of the problem encountered and proof of date and place of purchase. This warranty does not apply to equipment which has been damaged
by accident, negligence or misapplication or has been altered or modified in any way.
EXCEPT AS PROVIDED HEREIN, TRIPP LITE MAKES NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. Some states do not permit limitation or exclusion of implied warranties; therefore, the aforesaid limitation(s) or
exclusion(s) may not apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL TRIPP LITE BE LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES
ARISING OUT OF THE USE OF THIS PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Specifically, TRIPP LITE is not liable for any
costs, such as lost profits or revenue, loss of equipment, loss of use of equipment, loss of software, loss of data, costs of substitutes, claims by third
parties, or otherwise.
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE
Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
WEEE Compliance Information for Tripp Lite Customers and Recyclers (European Union)
Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing regulations, when customers buy new electrical and
electronic equipment from Tripp Lite they are entitled to:
• Send old equipment for recycling on a one-for-one, like-for-like basis (this varies depending on the country)
• Send the new equipment back for recycling when this ultimately becomes waste
WARNING
Use of this equipment in life support applications where failure of this equipment can reasonably be expected to cause the failure of the life support
equipment or to significantly affect its safety or effectiveness is not recommended.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice. Photos and illustrations may differ slightly from
actual products.

9
Guía de Inicio Rápido
KVM DisplayPort/ USB
de 8 o 16 Puertos de 1U
para Instalación en Rack
Modelos: B024-DPU08, B024-DPU16
1111 W. 35th Street, Chicago, IL 60609 EE UU • tripplite.com/support
Copyright © 2021 Tripp Lite. Todos los derechos reservados.
English 1 • Français 17 • Русский 25 • Deutsch 33

10
• KVM de 8 o 16 Puertos 4K DisplayPort / USB 3.0
• Cables DisplayPort 1.4 (x2)
• Cables USB 3.0 (x2)
• Cables de Audio (x2)
• Cable serial para Actualización de Firmware
• Almohadillas para las Patas (x4)
• Adaptador de Corriente
• Accesorios de Instalación
• Guía de Inicio Rápido
• Cables DisplayPort de la Serie P580
• Cables Reversibles USB 2.0 A/B Serie UR022
• Cables de Audio Mini Estéreo de 3.5 mm Serie P312
• P783-0XX-DP - Juegos de Cables KVM Personalizados DisplayPort / USB/Audio
• P134-000 - Adaptador DisplayPort a DVI
Contenido del Empaque
Accesorios Opcionales

11

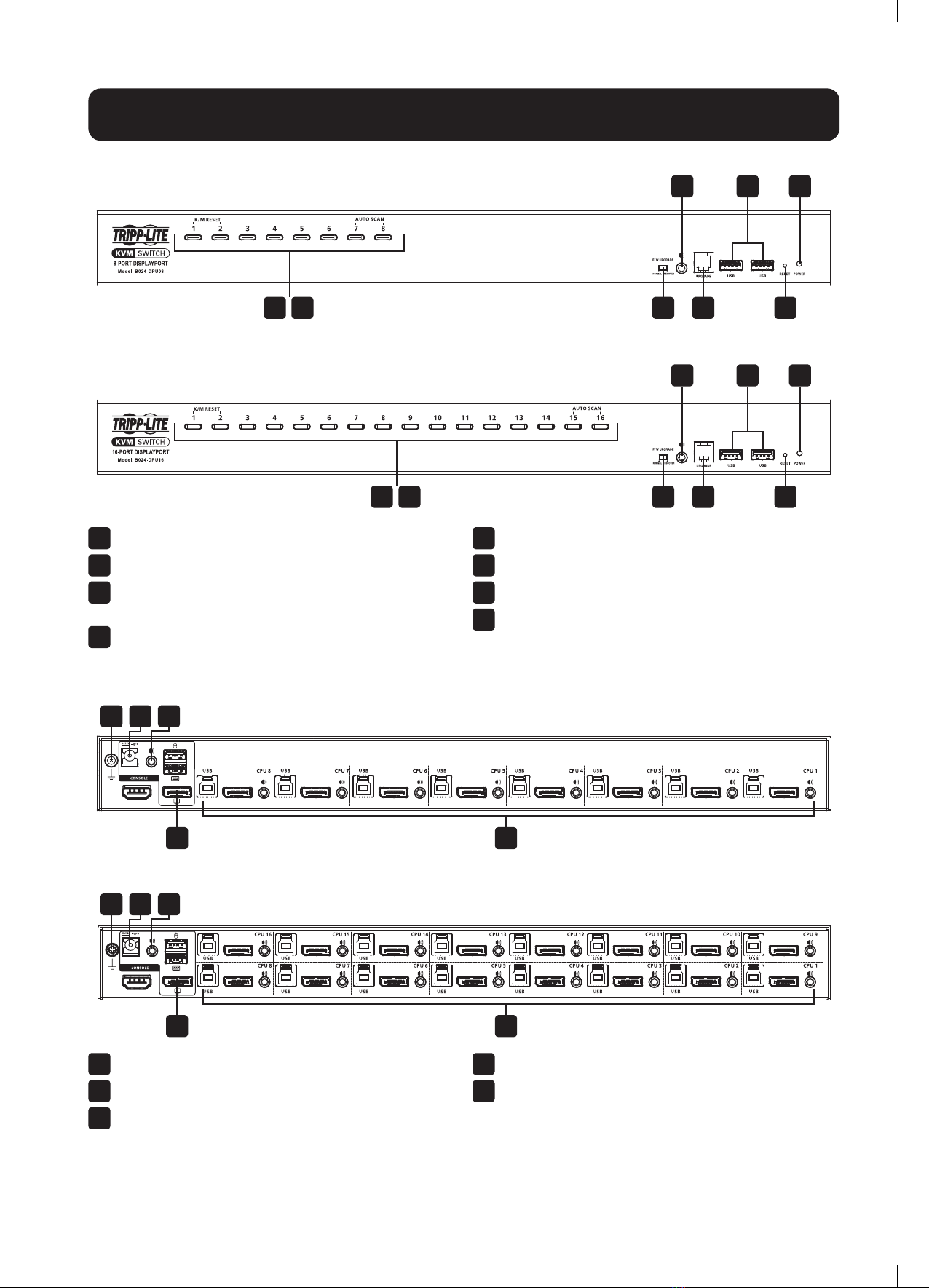

Características del Producto
Vista Frontal del B024-DPU08
Vista Posterior del B024-DPU08
Vista Frontal del B024-DPU16
Vista Posterior del B024-DPU16
1
1
2
2
1Botones de Selección de Puerto
2LEDs de Puerto
3Switch de Recuperación de Actualización de Firmware
4Conector de Audio
5Puerto para Actualización del Firmware
6Puertos para Periféricos USB 3.1 Gen 1
7Botón de Restaurar
8LED de Encendido
9Terminal de Conexión a Tierra
10 Enchufe de Alimentación
11 Conector de Audio
12 Puertos de Consola
13 Puertos de KVM
3
3
5
5
7
7
4
4
6
6
8
8
9
9
10
10
11
11
12
12
13
13

12
Instalación
Instalación en Rack - Frente
Nota: A menos que se especifique lo contrario, los tornillos para rack mencionados en los siguientes pasos son suministrados por el
usuario. Si necesita tornillos adicionales, póngase en contacto con su distribuidor del rack.
1Retire los tornillos, uno de los costados izquierdo y derecho cerca del frente de la unidad.
2Use los tornillos de cabeza hexagonal M3 x 6 Phillips suministrados con el rack para fijar los soportes para
instalación en rack en los costados cerca del frente de la unidad.
3Coloque el KVM en el rack. Colóquela de modo que los orificios en los soportes de instalación coincidan con los
orificios en el rack. Asegure los soportes de instalación al frente del rack.

13
Instalación

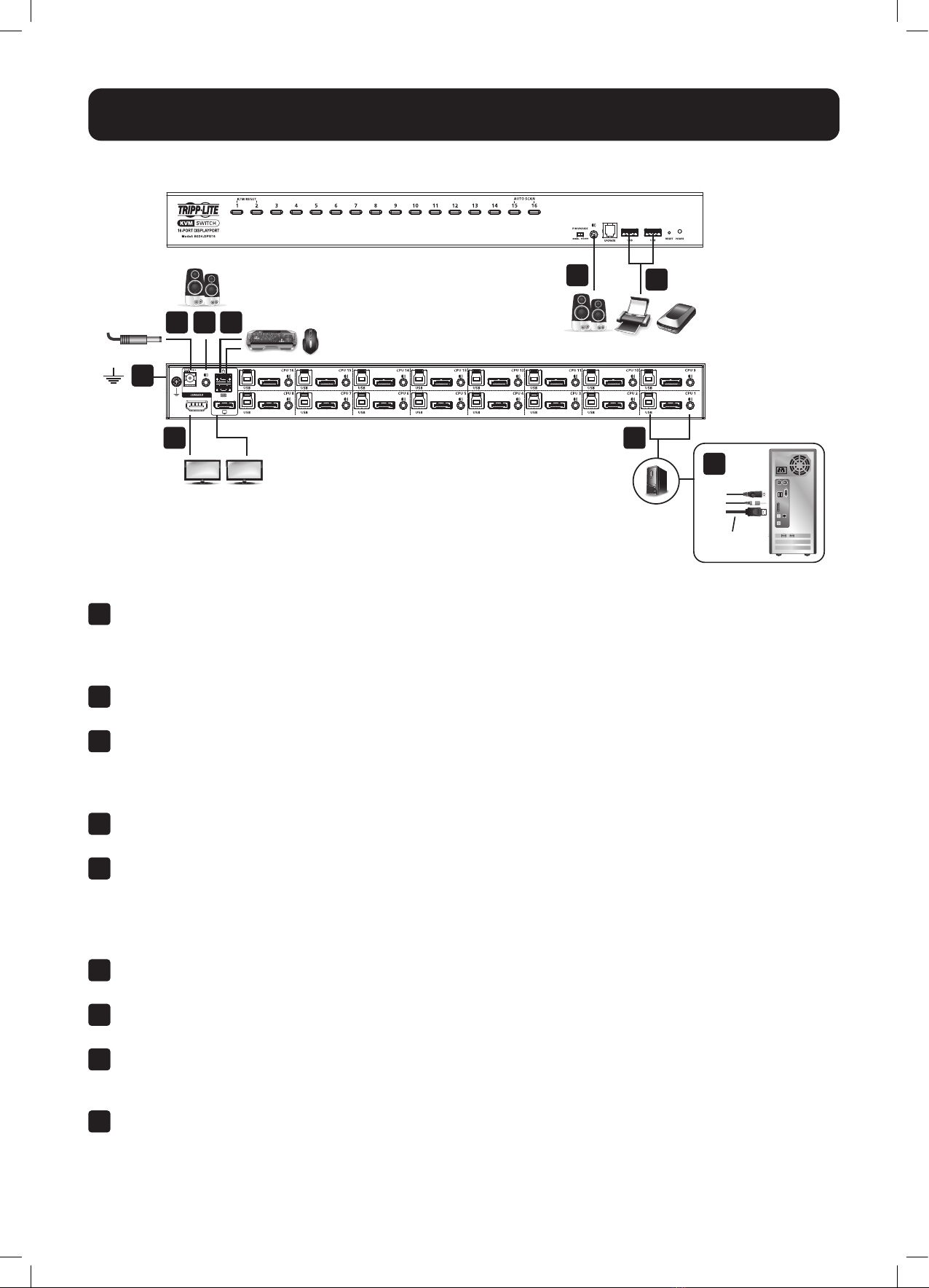

Instalación en Una Sola Etapa
Para instalar el switch, consulte el diagrama de instalación y ejecute los pasos siguientes:
1Conecte a tierra el B024-DPU08 / B024-DPU16 conectando un extremo de un cable de conexión a tierra a la
terminal de conexión a tierra y el otro extremo a un objeto conectado a una tierra adecuada.
Nota: No omita este paso. La conexión a tierra adecuada ayuda a evitar daños a la unidad por sobretensiones de energía o
electricidad estática.
2Conecte el teclado USB y el mouse USB a los puertos USB de la consola desde la sección de puertos de la consola
situada en el panel trasero de la unidad.
3Enchufe su(s) monitor(es) DisplayPort y/o HDMI en los puertos DisplayPort y/o HDMI de consola desde la sección de
puertos de consola ubicada en el panel posterior de la unidad y encienda el(los) monitor(es).
Nota: El B024-DPU08 / B024-DPU16 muestra el mismo contenido de fuente en los monitores DisplayPort y HDMI cuando los
puertos DisplayPort y HDMI de la consola se enchufan simultáneamente.
4Enchufe sus bocinas en los conectores de audio ubicados en el panel frontal y posterior de la unidad. Las bocinas
enchufadas en el panel frontal tienen prioridad sobre las enchufadas en el panel posterior.
5Use con este paquete los juegos de cables suministrados (cable DisplayPort, cable USB 3.0 y cable de audio).
Enchufe el conector DisplayPort en cualquier puerto DisplayPort disponible en la sección de puertos del KVM
del switch (CPU 1, CPU 2, etc.), y después enchufe el cable USB 3.0 y el cable de audio en sus puertos
correspondientes.
Nota: Verifique que todos los conectores estén en la misma sección de puertos del KVM (todos en CPU 1, todos en CPU 2, etc.).
6Enchufe los otros extremos del cable DisplayPort, cable USB 3.0 y cable de audio en sus puertos respectivos en la
computadora. Repita los pasos 5 y 6 para otras PCs que esté instalando.
7(Opcional) Enchufe sus periféricos USB en los puertos USB Tipo A en la sección de hub para periféricos USB 3.1
Gen 1 ubicado en el panel frontal de la unidad.
8Enchufe el adaptador de corriente que viene con su switch en una fuente de alimentación de CA, después enchufe
el cable adaptador de alimentación en el enchufe de alimentación del KVM. El B024-DPU08 / B024-DPU16 está
ahora encendido.
9Encienda las computadoras.
1
3 5
6
8 4
47
2
HDMI y/o DisplayPort
Cable Dis-
playPort

14
Operación
El B024-DPU08 / B024-DPU16 proporciona cuatro métodos de selección de puertos para acceder a las computadoras
en la instalación: Comandos para Cambio Manual, un sistema de menú en pantalla [OSD], teclas rápidas y RS-232.
Para información detallada, consulte el Manual del Propietario del B024-DPU08 / B024-DPU16, disponible en tripplite.
com/support/downloads.
Cambio Manual
Use los botones del panel frontal para cambiar manualmente a un puerto.
OSD (Cambio de Puerto)
El menú en pantalla [OSD] es un método basado en menús y habilitado para mouse y teclado para manejar las
operaciones de control y cambio de computadora. Todos los procedimientos de inician desde la pantalla principal del
OSD.
Teclas rápidas predeterminadas del OSD:Presione dos veces la tecla [Scroll Lock] para mostrar el OSD. Si es la
primera vez que se opera el OSD o si no se ha establecido la función de contraseña, simplemente presione [Enter].
Para iniciar sesión como Administrador, use el nombre de usuario y contraseña predeterminados: administrator /
password. Para información detallada, consulte el Manual del Propietario del B024-DPU08 / B024-DPU16, disponible
en tripplite.com/support/downloads.

15
Operación
Modo de Configuración por Teclas Rápidas [HSM]
El Modo de Configuración por Teclas Rápidas se usa para configurar las funciones en el KVM. Siga los pasos a
continuación para invocar HSM y realizar una función de teclas rápidas.
1. Presione y sostenga la tecla [Num Lock].
2. Presione y suelte la tecla [-]
3. Suelte la tecla [Num Lock].
4. Presione la tecla rápida para ejecutar la función deseada. Para la función, consulte la tabla siguiente:
Tabla Resumen de HSM
Clave Función
[ID del Puerto]
[Enter]
Cambia el enfoque de KVM, audio y USB directamente a la computadora que corresponda a
esa ID de Puerto (B024-DPU08: 1-8 / B024-DPU16: 1-16).
[ID del Puerto][K]
[Enter]
Cambia el enfoque de KVM y audio directamente a la computadora que corresponda a ese ID
de Puerto (B024-DPU08: 1-8 / B024-DPU16: 1-16).
[ID del Puerto][U]
[Enter]
Cambia sólo el enfoque USB directamente a la computadora que corresponda a ese ID de
Puerto (B024-DPU08: 1-8 / B024-DPU16: 1-16).
Nota: Esta función de teclas rápidas trabaja únicamente en instalación en una sola etapa.
[A][Enter] Inicia el Escaneo Automático. El enfoque del KVM alterna de puerto a puerto al intervalo
predeterminado de 5 segundos.
[F1] Configura el Sistema Operativo del puerto en Windows.
[F2] Configura el Sistema Operativo del puerto a Mac.
[F3] Configura el Sistema Operativo del puerto en Sun.
[M] Activa / desactiva la emulación de mouse.

16
1111 W. 35th Street, Chicago, IL 60609 EE UU • tripplite.com/support
21-02-207 93-3E1E_RevB
Garantía
Garantía limitada por 1 año
TRIPP LITE garantiza por un (1) año a partir de la fecha de compra inicial que este producto no presenta defectos de materiales ni de mano de obra.
La obligación de TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso.
Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de TRIPP LITE o de un centro
de servicio autorizado de TRIPP LITE. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los
cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra.
Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna
manera.
EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE
COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Algunos estados no permiten la limitación o exclusión de garantías implícitas;
por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.
SALVO POR LO INDICADO ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE ASUMIRÁ RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS,
ESPECIALES, INCIDENTALES O EMERGENTES QUE SURJAN COMO RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA
POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de ganancias o ingresos, pérdida de
equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra
forma.
Información de cumplimiento de WEEE para clientes y recicladores de Tripp Lite (Unión Europea)
Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un
equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:
• Enviar el equipo viejo para fines de reciclaje bajo la modalidad de uno por uno, semejante por semejante (esto varía de un país a otro)
• Devolver el equipo nuevo para reciclaje una vez que finalmente quede en desuso
ADVERTENCIA
No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo
cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.
Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden
diferir ligeramente de los productos reales.

17
Guide de démarrage rapide
Commutateur écran-clavier-
souris 4K DisplayPort/USB à
montage en bâti 1U à
8 ou 16 ports
Modèles : B024-DPU08, B024-DPU16
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.
English 1 • Español 9 • Русский 25 • Deutsch 33

18
• Commutateur écran-clavier-souris 4K DisplayPort/USB 3.0 à 8 ou 16 ports
• Câbles DisplayPort 1.4 (x2)
• Câbles USB 3.0 (x2)
• Câbles audio (x2)
• Câble de mise à niveau du micrologiciel
• Talons (x4)
• Adaptateur d'alimentation
• Quincaillerie de montage
• Guide de démarrage rapide
• Câbles DisplayPort de la série P580
• Câbles A/B réversibles USB 2.0 de la série UR022
• Câbles audio mini stéréo de 3,5 mm de la série P312
• Trousses de câbles DisplayPort/USB/audio personnalisées P783-0XX-DP
• Adaptateur de DisplayPort à DVI P134-000
Contenu de l'emballage
Accessoires en option

19
Caractéristiques du produit
B024-DPU08 vue de face
B024-DPU08 vue arrière
B024-DPU16 vue de face
B024-DPU16 vue arrière
1
1
2
2
1Boutons de sélection des ports
2Voyants à DEL du port
3Commutateur de récupération de la mise à niveau du
micrologiciel
4Prise audio
5Port de mise à niveau de micrologiciel
6Ports de périphériques USB 3.1 Gen 1
7Bouton de réinitialisation
8Voyant à DEL d'alimentation
9Borne de mise à la terre
10 Prise d'alimentation
11 Prise audio
12 Ports de la console
13 Ports du commutateur écran-clavier-souris
3
3
5
5
7
7
4
4
6
6
8
8
9
9
10
10
11
11
12
12
13
13

20
Installation
Montage en bâti – devant
Remarque : Sauf indication contraire, les vis du bâti mentionnées dans les étapes suivantes sont fournies par l'utilisateur. Si des vis
supplémentaires sont nécessaires, contacter le fournisseur du bâti.
1Retirer les vis, une du côté gauche et une du côté droit à proximité du devant de l'appareil.
2Utiliser les vis à tête hexagonale Phillips M3 x 6 fournies avec la trousse de montage en bâti pour fixer les supports
pour montage en bâti aux côtés se trouvant à proximité du devant de l'appareil.
3Placer le commutateur écran-clavier-souris dans le bâti. Le placer pour que les trous dans les supports de montage
soient alignés avec les trous dans le bâti. Fixer les supports de montage au devant du bâti.
