TRQ LYRA L-100 E LED AT User manual

CARACTERÍSTICAS/CHARACTERISTICS
230V - 50/60Hz
IP42/IP65 Clase II
Marcado CE
Class II
CE marked
- Permanente-No permanente (según conexión)/Maintained-Non maintained (as per connection).
- Autotest, test manual por Telemando o por pulsador/Self-test, manual test by Telemando or by test button.
- LEDs verde y rojo indican estado de la emergencia y resultado del autotest/Green and red LED indicate emergency status and sef-test result.
- Conexión mediante manguera de Ø16mm o Ø20mm/Connection via Ø16mm or Ø20mm cable.
- Protección: contra errores de conexión en regleta Telemando, n de descarga de la batería y contra sobreintensidades/Protection: against the connection errors of
Telemando connector, end of battery discharge and overloading.
- Tiempo de carga de batería: 24 horas/Battery charging: 24 hours.
EQUIPO AUTÓNOMO DE ALUMBRADO DE EMERGENCIA: LYRA LED AT
SELF CONTAINED EMERGENCY LIGHT
DIMENSIONES/DIMENSIONS
REFERENCIAS/REFERENCES
Modelos IP65
Models IP65
Modelos IP42
Models IP42
Lámpara
Lamp CCT Batería Ni-Cd/Ni-MH Battery Ni-Cd/Ni-MH
Autonomía
Autonomy
Lúmenes
Lumens
L-100 E LED AT L-100 LED AT Tubo LED/LEDTube T5 3,6W (G5) 6000K - 7000K 6.0V 0.8Ah 1 hora/hour 120
L-150 E LED AT L-150 LED AT Tubo LED/LED Tube T5 3,6W (G5) 6000K - 7000K 6.0V 0.8Ah 1 hora/hour 160
L-250 E LED AT L-250 LED AT Tubo LED/LED Tube T5 3,6W (G5) 6000K - 7000K 6.0V 0.8Ah 1 hora/hour 226
L-300 E LED AT L-300 LED AT Tubo LED/LED Tube T5 3,6W (G5) 6000K - 7000K 6.0V 0.8Ah 1 hora/hour 304
L-400 E LED AT L-400 LED AT Tubo LED/LED Tube T5 3,6W (G5) 6000K - 7000K 6.0V 1.5Ah 1 hora/hour 435
L-500 E LED AT L-500 LED AT Tubo LED/LED Tube T5 3,6W (G5) 6000K - 7000K 6.0V 1.5Ah 1 hora/hour 500
L-103 E LED AT L-103 LED AT Tubo LED/LED Tube T5 3,6W (G5) 6000K - 7000K 6.0V 0.8Ah 3 horas/hours 120
L-153 E LED AT L-153 LED AT Tubo LED/LED Tube T5 3,6W (G5) 6000K - 7000K 6.0V 1.5Ah 3 horas/hours 160
L-253 E LED AT L-253 LED AT Tubo LED/LED Tube T5 3,6W (G5) 6000K - 7000K 6.0V 1.5Ah 3 horas/hours 187
DIAGRAMA CÓNICO/CONICAL DIAGRAM FOTOMETRÍA/PHOTOMETRY
*Tubo LED patentado TRQ/*Patented TRQ LED tube.
h(m)
2.00 8.44 3.15
3.00 9.02 3.48
4.00 9.72 3.48
*L-250 LED AT
Según RBT y CTE/ According RBT and CTE
LIGHTING TECHNOLOGIES TRQ, S.L.
TRQ se reserva el derecho de modicar las características de los productos sin previo aviso. Estos parámetros pueden ser modicados según necesidades del proyecto/TRQ reserves the right to modiy the characteristics of the products
without prior notice. These parameters can be modied according to project needs.

- La batería debe ser reemplazada cuando su duración sea inferior a la autonomía asignada/Batteries should be replaced once theri duration gets inferior to the assigned.
- Las emergencias deben ser revisadas por lo menos una vez al año por personal cualicado/The luminaries should be checked at least once a year by qualied
technicians.
- Las baterías y PCB sustituidos deben ser reciclados de forma adecuada/Batteries and PCB should be re-cycled in adequate way.
- Asegurar que la red está desconectada/Make sure the main supply is switched o.
- IMPORTANTE: en caso de sustituir el tubo de LED, tiene que hacerse con la red y la batería desconectada, en caso contrario se puede bloquear la electrónica del
circuito. Hay que montar el tubo con la polaridad adecuada/IMPORTANT: when replacing LED tube, it has to be done with the mains and the battery disconnected,
otherwise, the electronics of the circuit may be blocked. The tube must be mounted with the correct polarity.

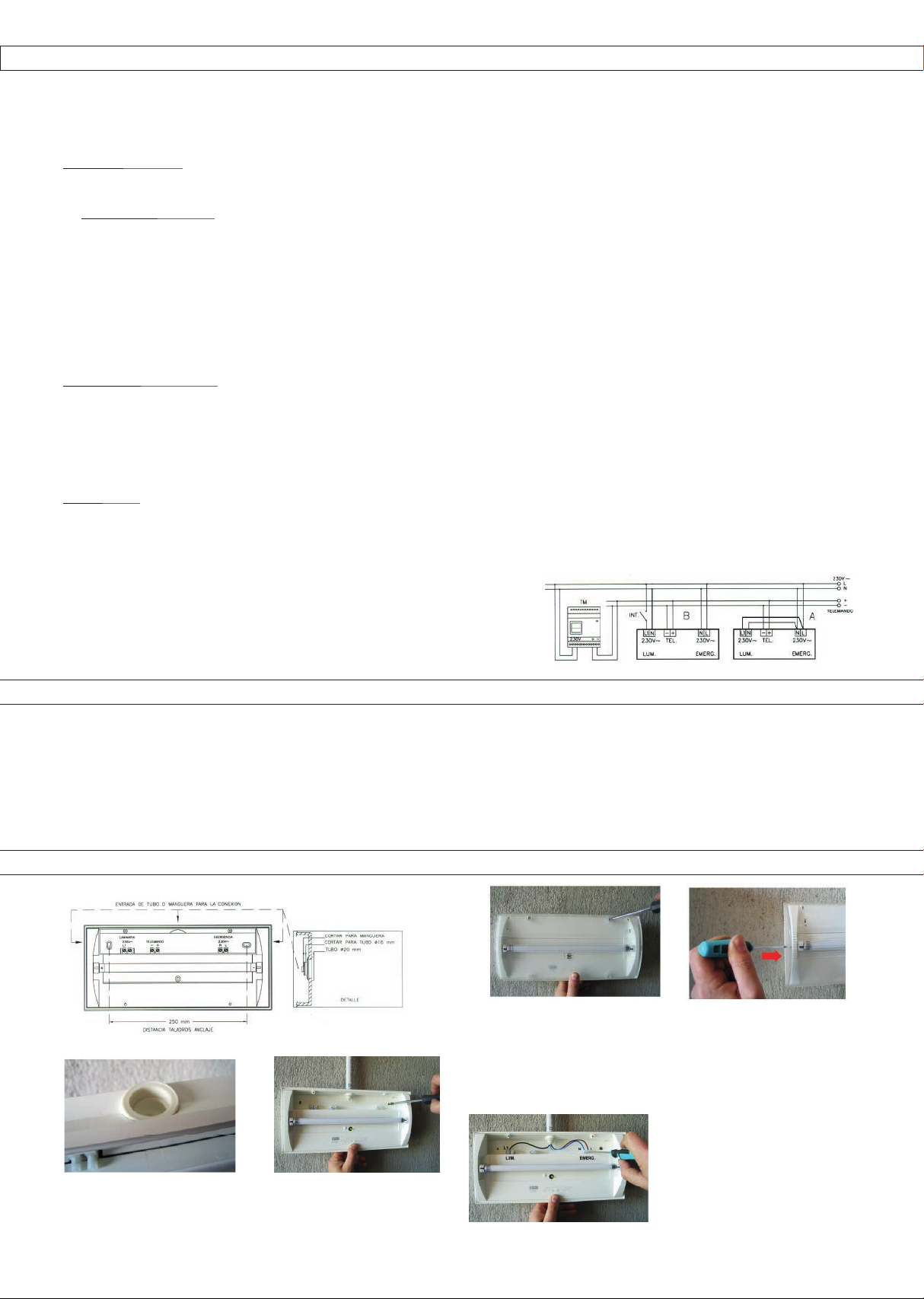

MANTENIMIENTO/MAINTENANCE
FUNCIONAMIENTO/FUNCTIONING
INSTALACIÓN/INSTALLATION
Retirar el cristal difusor desmontando los 4 tornillos (modelo IP65) o haciendo
palanca hacia arriba con el destornillador (modelo IP42)/Remove the cover by
unscrewing the 4 screws (IP65 model) or introduce the screwdriver into the
small space on each side of the cover and lift up the screwdriver to remove the
cover (IP42 model).
Romper la zona redonda de la caja e
introducir la goma-cono pasacables/
Break the circular zone of the base
and introduce the conical rubber.
Anclar el bloque en la pared
mediante 2 tornillos/Install the
luminary on the wall using 2
screws.
Conectar el cableado de la línea de
alimentación de emergencia y de la
luminaria en las regletas de 230V, montar
el cristal difusor y dar tensión de red a la
instalación/Make cable connections to the
emergency and mains light by connecting
the power linte to the 230V connectors,
mount the cover and switch on the mains
power suplly.
- Trabajar con la tensión de red apagada, conectar el bloque y aplicar después la tensión de red a la instalación/Switch o the mains power, install and connect the luminary
to mains supply.
- Comprobar que el LED verde se ilumina/Check that green Led go on.
- Las baterías se suministran descargadas/Batteries are supplied discharged.
AUTOTEST/SELF-TEST:
- Test mensual (1 vez al mes): lámpara de emergencia/Monthly test (once a month): emergency lamp.
- Test anual (1 vez al año): batería (autonomía)/Annual test (once a year): battery (autonomy).
Resultados test/Test results:
1. LED verde iluminado jo: funcionamiento correcto/Green LED on: correct function.
2. LED verde parpadeando: bloque en periodo de carga/Green LED ashing: luminary in load period.
3. LED rojo parpadeando: fallo de lámpara/Red LED ashing: lamp failure.
4. LED naranja parpadeando: fallo de electrónica (por desconexión de lámpara o driver)/Orange LED ashing: (by disconnection of lamp or driver).
5. LED rojo iluminado jo: fallo de batería (autonomía o desconexión)/Red LED on: battery failure (autonomy or disconnection).
6. LED verde y rojo apagados: ausencia de red o inferior a 170VAC/Green and red LED o: power failure or voltage below 170VAC.
7. Un parpadeo corto de LED verde: test de lámpara en marcha/A short green LED ash: during lamp test.
8. Dos parpadeos cortos de LED verde: test de batería en marcha/Two short green LED ashes: during battery test.
TEST MANUAL/MANUAL TEST:
- Test de lámpara: pulsando ‘ON’ del Telemando o pulsador de test entre 3 y 6 segundos/Lamp test: pressing ‘ON’ on Telemando or test button between 3 and 6 seconds.
- Test de batería: pulsando ‘ON’ del Telemando o pulsador de test más de 6 segundos. Si la emergencia no está en periodo de carga de 24 horas/Battery test: pressing
‘ON’ on Telemando or test button for more than 6 seconds. If the emergency is not in the 24 hour charging period.
Se puede utilizar el botón ‘ON’ del Telemando para activar a la vez los tests de las luminarias que están conectadas a un mismo Telemando/The ‘ON’ button on Telemando
can be used to simultaneously activate the tests of the luminaires that are connected to the same Telemando.
RESET/RESET:
- Pulsando 3 veces consecutivas el botón ‘ON’ del Telemando/By pressing the ‘ON’ button on Telemando 3 times consecutively.
- Desconectar entre 10 y 20 segundos y volver a conectar la batería con la emergencia conectada a la red/Disconnect between 10 & 20 seconds and reconnect the battery
with the emergency connected to the mains.
A) Permanente (tubo LED siempre encendido)/
Maintained (LED tube always on).
B) Permanente ON/OFF mediante interruptor en
presencia de red/ Maintained with possibility to
switch ON/OFF the LED tube by switch in power
presence.
