U-Line H-6651 User manual

PAGE 1 OF 12 0617 IH-6651
πH-6651
LIGHT DUTY ELECTRIC
PRESSURE WASHER
1-800-295-5510
uline.com

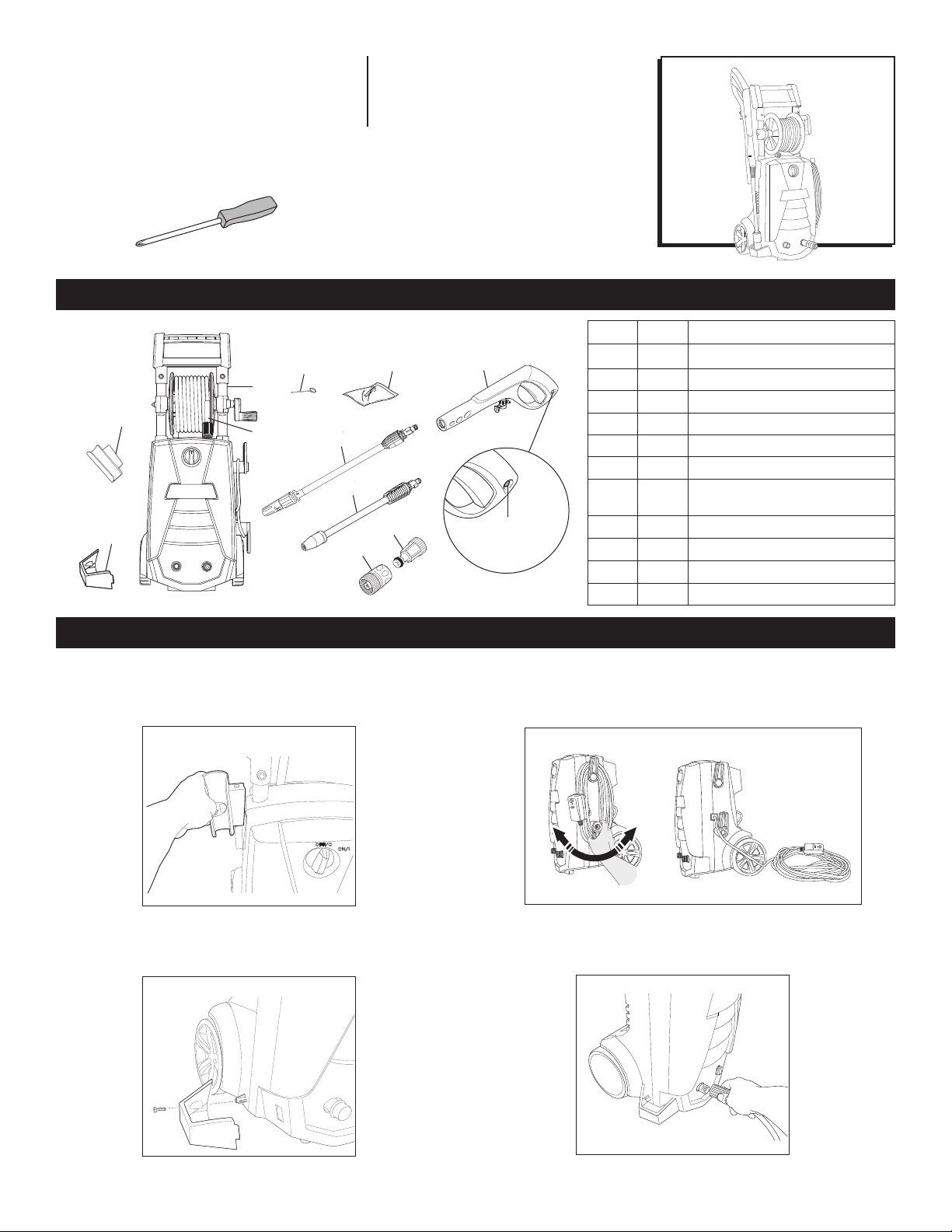

1. Slide gun holder on side. (See Figure 1)
2. Snap in place and screw in nozzle tray. (See Figure 2)
3. Swivel bottom cord hook right or left to easily remove
the power cord. (See Figure 3)
4. Attach high pressure hose to power washer.
(See Figure 4)
PARTS
ASSEMBLY
TOOL NEEDED
Phillips Screwdriver
REF. QTY. DESCRIPTION
1 1 Power Washer Unit
2 1 Nozzle Cleaning Wire
3 1 High Pressure Hose
4 1 Spray Gun Holder
5 1 Nozzle Tray
6 1 Screw
7 1 High/Low Nozzle
8 1 Turbo Nozzle
9 1 Spray Gun
10 1Quick Connect Adapter
11 1 Garden Hose Adapter
Figure 1
Figure 3
Figure 2
Figure 4
ON/I
OFF/O
4
5
1
3
269
7
8
11
10 Trigger Lock
Button
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.

PAGE 2 OF 12 0617 IH-6651
5. Attach high pressure hose to spray gun. (See Figure 5)
6. Push on right side of spray gun to lock trigger. Push
on the left side of the spray gun to unlock trigger.
(See Figure 6)
NOTE: Always make sure the spray gun is
locked when not in use.
7. To connect nozzle to spray gun, insert nozzle into
spray gun, push together and at the same time twist
clockwise to lock in place. To remove, push together
and twist counterclockwise then pull apart.
(See Figure 7)
8. The high/low nozzle has two positions:
IN position – For high pressure spray. Designed for
cleaning and allowing spray to be adjusted.
OUT position – For low pressure spray for detergent
function. Spray needs to be set with fan blades in
the "pencil stream" position to assure the detergent
is not restricted. (See Figures 8-9)
9. Fill detergent tank. (See Figure 10)
NOTE: Do NOT use thick detergent, as it can
clog the power washer.
10. Pull clear siphoning tube through cap so it will draw
detergent from the bottom of the tank. (See Figure 11)

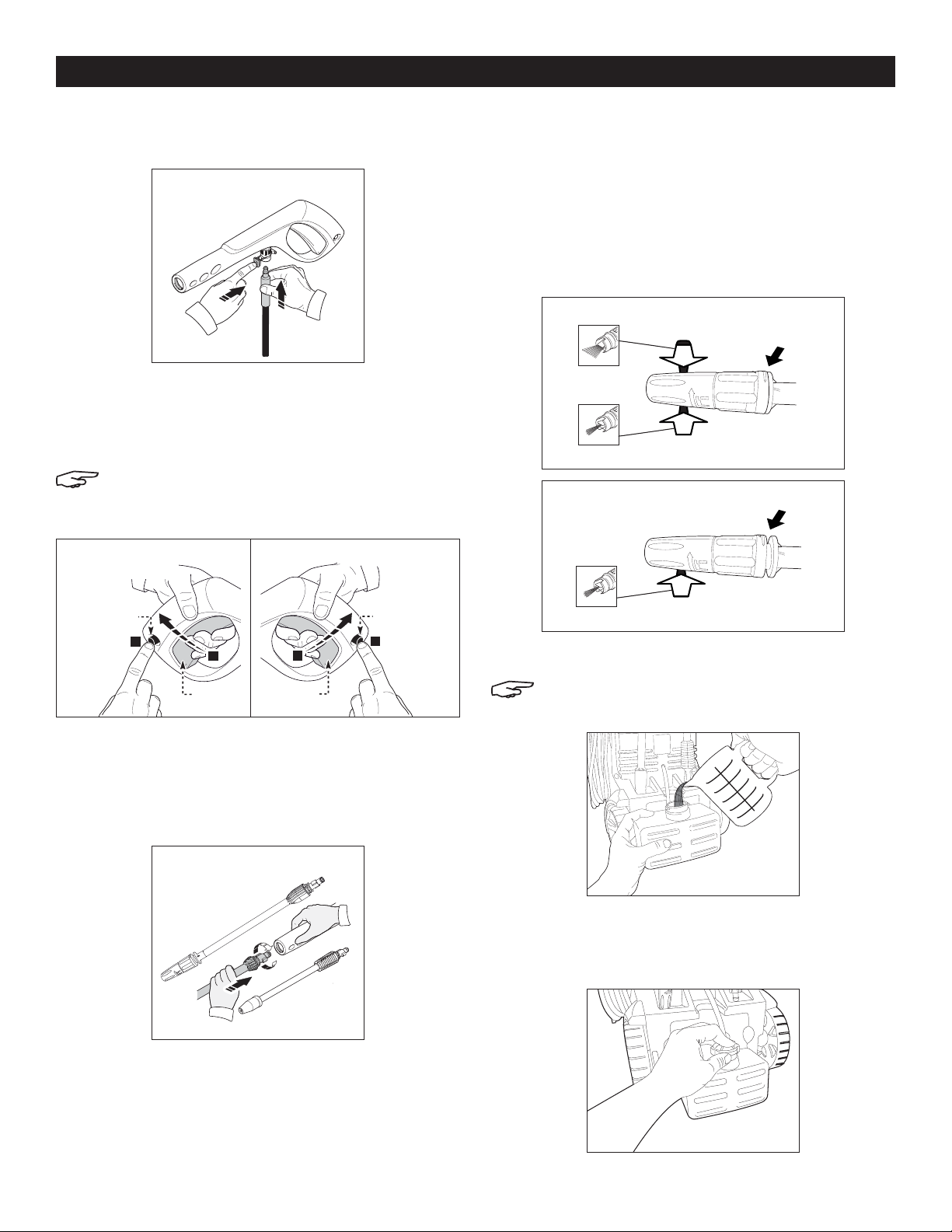

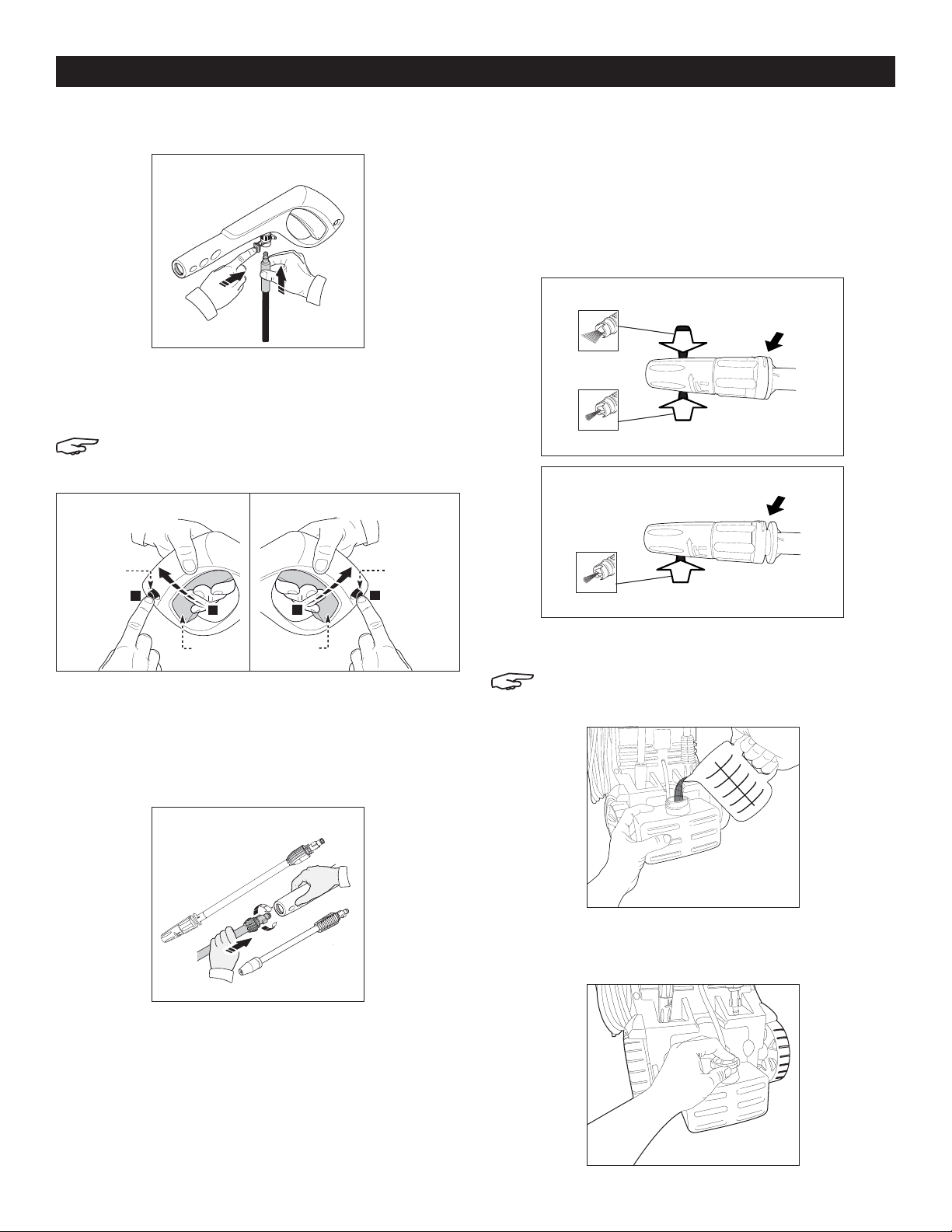

ASSEMBLY CONTINUED
Figure 5
Figure 7
Figure 10
Figu re 11
Figure 8
Fan Spray
IN position
Pencil Stream High Pressure Setting
Figure 9 OUT position
Pencil Stream Low Pressure Setting
2
1
2
1
Figure 6
Trigger Trigger
Press to
Lock
Press to
Lock

PAGE 3 OF 12 0617 IH-6651

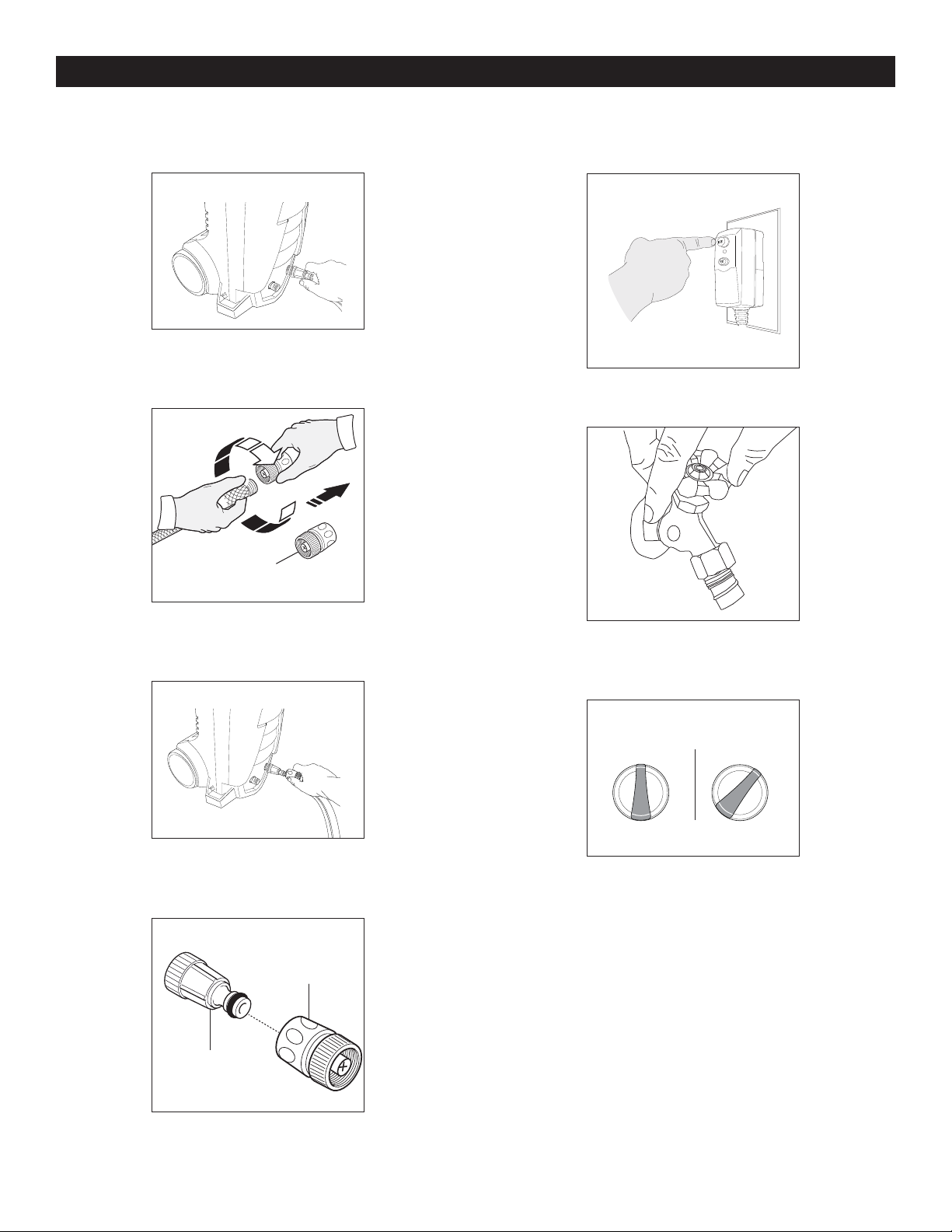

ASSEMBLY CONTINUED
11. Clear quick connect adapter (QCA) attaches to the
power washer. (See Figure 12)
12. Attach garden hose adapter (GHA) to the end of the
garden hose. (See Figure 13)
13. Snap the GHA onto the QCA. To remove, pull back
on the collar and pull off. (See Figure 14)
14. Clear QCA attaches to power washer. GHA attaches
to garden hose. (See Figure 15)
15. Plug machine into a grounded outlet; push RESET
button. (See Figure 16)
16. Turn on water. (See Figure 17)
17. Switch to OFF or ON position. (See Figure 18)
Figure 12 Figure 16
Figure 14
Fi gure 17
Figure 18
OFF/0
ON/I
OFF/0
ON/I
Figure 13
Garden Hose
Adapter (GHA)
Figure 15
Garden Hose
Adapter (GHA)
Quick Connect
Adapter (QCA)

PAGE 4 OF 12 0617 IH-6651

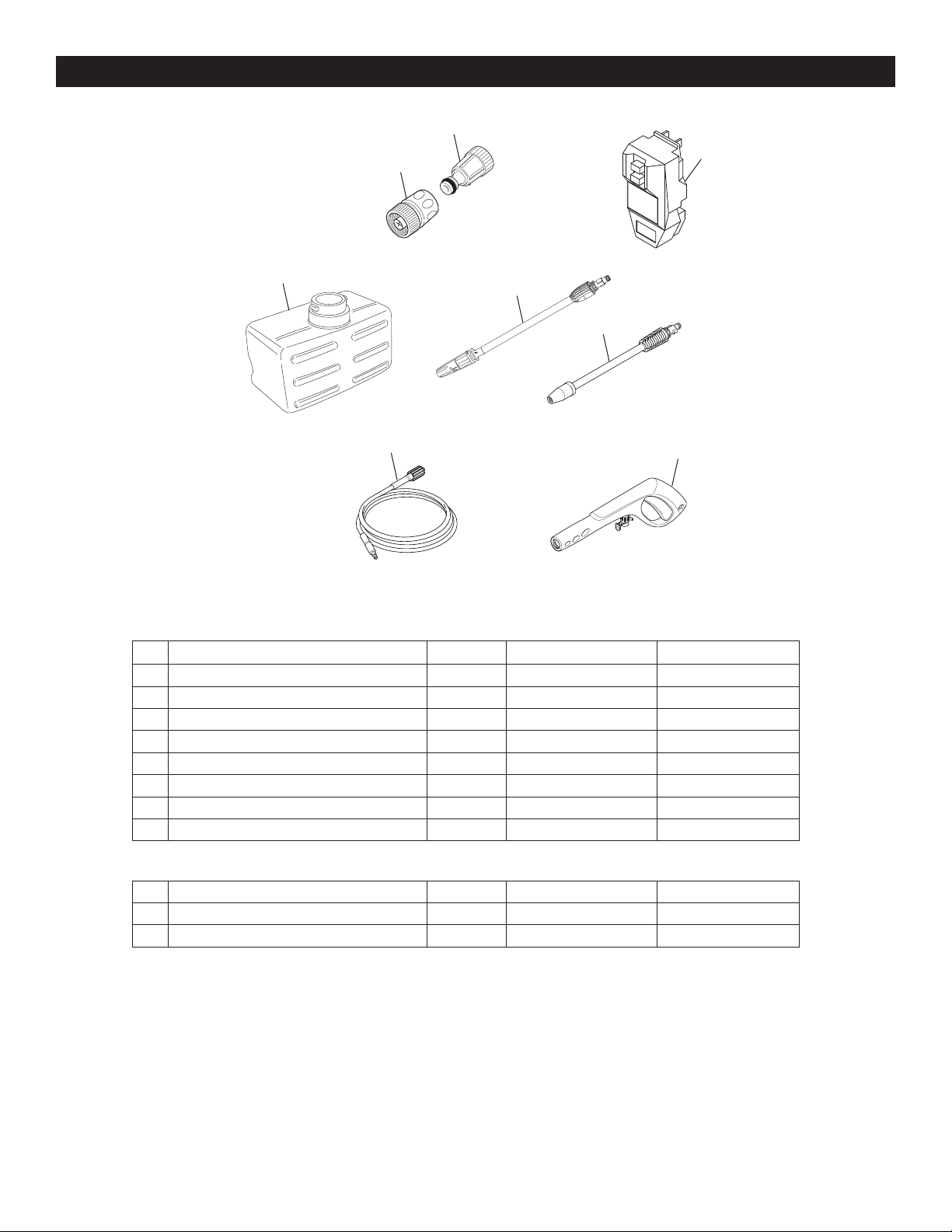

REPLACEMENT PARTS
RE PL ACEMENT P ART S
3
1
2
7
6
4
5
8
Pressure Washer Spare Parts
#DESCRIPTION QTY. ULINE PART NO. MFG PART NO.
1 Detergent Tank 1 ----------- PW4220020
2Hose 1----------- PW4220740
3Spray Gun 1----------- PW50968
4High/Low Nozzle 1----------- PW4220010
5Turbo Nozzle 1----------- PW50976
6Quick Connect Adapter (clear plastic) 1----------- PW3082130
7Garden Hose Adapter (blue/black) 1----------- PW3082301
8GFCI Assembly 1----------- P W27614 01110 -1
Pump Spare Parts
Water Seals and Valves (Not Shown) 1 ----------- PW4220640
Pre-Assembly TSS (QC) (Not Shown) 1----------- PW4220640
O-Ring Kit (Not Shown) 1----------- PW909104K
