Ubbink 7524410 Quick start guide

Ref. 7524410

www.outsideliving.com

• Notice de montage

• Montage anleitung

• Korte uiteenzetting van montage

• Note of assembly

• Prospecto de montaje

• Nota d’assemblaggio

410 - H120 cm

PISCINES ZwEmbadEN POOLS SwImmING POOLS PISCINaS PISCINE

• Avertissement

• Warnhinweis

SECURITE

la sécurité de vos enfants ne dépend que de vous ! Le risque est maximum lorsque les enfants ont moins de 5 ans.

L'accident n'arrive pas qu'aux autres ! Soyez prët à y faire face !

surveillez et agissez :

• la surveillance des enfants doit être rapprochée et constante ;

• désignez un seul responsable de la sécurité ;

• renforcez la surveillance lorsqu’il y a plusieurs utilisateurs dans la piscine ;

• imposez un équipement personnel de flottaison (personne ne sachant pas nager) ;

• apprenez à nager à vos enfants dès que possible ;

• mouillez nuque, bras et jambes avant d’entrer dans l’eau ;

• apprenez les gestes qui sauvent et surtout ceux spécifiques aux enfants ;

• interdisez le plongeon ou les sauts en présence de jeunes enfants ;

• interdisez la course et les jeux vifs aux abords de la piscine ;

• n’autorisez pas l’accès à la piscine sans gilet ou brassière pour un enfant ne sachant pas bien nager et non accompa-

gné dans l’eau ;

• pensez à enlever l’échelle bois extérieure après chaque utilisation afin de supprimer l’accès de votre piscine hors

surveillance.

• ne laissez pas de jouets à proximité et dans le bassin qui n’est pas surveillé ;

• maintenez en permanence une eau limpide et saine ;

• stockez les produits de traitement d’eau hors de la portée des enfants ;

• n’utilisez pas d’objets coupants ou pointus dans la piscine (pouvant endommager le liner).

• ne mettez jamais de produits de traitement directement dans l’eau (cela pourrait provoquer des tâches sur le liner).

• toutes les filtrations suivent la norme EN 60335-2-41 (France : NF C15-100) stipulant que tout appareil électrique

installé à moins de 3,50m du bassin et librement accessible doit être alimenté en très basse tension 12V. Tout appareil

électrique alimenté en 220-240 VAC doit être situé à au moins 3,50m (fiche de prise) et 2,00 m (appareil électrique)

du bord du bassin. Demandez l’avis du fabricant pour toute modification d’un ou plusieurs éléments du système de

filtration.

• La pompe de filtration doit être alimentée par un circuit comportant un dispositif à courant différentiel résiduel

(DDR), de courant différentiel de fonctionnement assigné ne dépassant pas 30mA (Pompe pour piscine de classe I).

• Lorsque le le câble d`alimentation électrique es endommagé, il doit être remplacé par le frabricant, son représentant

due service clientèle ou une personne qualifiée afin d´eviter tout danger.

prévoyez :

• téléphone accessible près du bassin pour ne pas laisser vos enfants sans surveillance quand vous téléphonez ;

• bouée et perche à proximité du bassin ;

• par ailleurs, certains équipements peuvent contribuer à la sécurité :

a) barrière de protection dont le portail sera constamment maintenu fermé (par exemple une haie ne peut être

considérée comme une barrière) ;

b) couverture de protection manuelle ou automatique correctement mise en place et fixée ;

c) détecteur électronique de passage ou de chute, en service et opérationnel ;

mais ils ne remplacent en aucun cas une surveillance rapprochée ;

en cas d’accident :

• sortez l’enfant de l’eau le plus rapidement possible ;

• appelez immédiatement du secours et suivez les conseils qui vous seront donnés ;

• remplacez les habits mouillés par des couvertures chaudes ;

• mémoriser et afficher près de la piscine les numéros de premiers secours :

N° urgence européen : 112

SICHERHEIT

Beobachten und handeln Sie:

• Die Beaufsichtigung der Kinder muss in unmittelbarer Nähe und konstant stattfinden.

• Beauftragen Sie bitte nur eine einzige Person mit der Sicherheit des Schwimmbades.

• Verstärken Sie die Beaufsichtigungsmaßnahmen, wenn mehrere Personen das Schwimmbad benutzen.

• Schreiben Sie die Benutzung von individuellen Schwimmhilfen vor (für Personen, die nicht schwimmen können).

• Bringen Sie Ihren Kindern so früh wie möglich das Schwimmen bei.

• Benetzen Sie vor dem Betreten des Schwimmbades den Nacken, die Arme und Beine mit Wasser.

• Lernen Sie die lebensrettenden Erste-Hilfe-Maßnahmen sowie insbesondere die speziellen Maßnahmen für Kinder.

• Verbieten Sie Kopfsprünge oder Sprünge in Anwesenheit von kleinen Kindern.

• Wettrennen und wilde Spiele sollten am Rand des Schwimmbads untersagt werden.

• Kinder, die nicht gut schwimmen können und alleine das Schwimmbad benutzen, darf der Zutritt nicht ohne

Schwimmweste oder Schwimmflügel erlaubt werden.

• Bitte denken Sie daran, die äußere Holzleiter nach jeder Verwendung wieder zu entfernen, um ein unbeaufsichtigtes

Betreten Ihres Schwimmbades zu verhindern.

• Bitte lassen Sie im unbeaufsichtigten Becken oder in der unmittelbaren Nähe kein Spielzeug zurück.

• Halten Sie das Wasser bitte dauerhaft klar und rein.

• Bitte lagern Sie die Produkte für die Behandlung des Wassers außerhalb der Reichweite von Kindern.

• Bitte verwenden Sie im Schwimmbad keine schneidenden oder spitzen Gegenstände (dies kann zu Beschädigungen

der Schwimmbadfolie führen).

• Behandlungsmittel dürfen keinesfalls direkt ins Wasser gegeben werden (dies kann zu Fleckenbildungen auf der

Schwimmbadfolie führen).

• Aus Sicherheitsgründen ist die Filtergruppe über einen Fehlerstromschutzschalter (FI - Schalter) mit einem

Nennfehlerstrom ≤ 30 mA zu betreiben.

• Die Filtergruppe entspricht der Norm EN 60335-2-41, die vorschreibt, dass alle Elektrogeräte, die in weniger als 3,50

m vom Becken installiert werden und frei zugänglich ist, mit einer Kleinspannung von 12 V versorgt werden müssen.

Alle mit 220-240 VAC versorgten Elektrogeräte müssen in einer Entfernung von mindestens 3,50 m (Stecker) bzw. 2

m (Elektrogerät) vom Beckenrand installiert werden. Bitte informieren Sie sich beim Hersteller für jedwede Art von

Änderungen einer oder mehrerer Elemente der Filtergruppe.

• Wenn die Anschlussleitung eines angeschlossenen Elektrogerätes beschädigt wird, muss dieses sofort außer Betrieb

genommen werden, um Gefährdungen zu vermeiden.

Bitte sehen Sie die folgenden Punkte vor:

• ein in der Nähe des Beckens erreichbares Telefon, damit Sie Ihre Kinder beim Telefonieren nicht unbeaufsichtigt

lassen müssen;

• eine Boje und eine lange Stange in der unmittelbaren Nähe des Beckens;

• zudem können bestimmte Ausstattungen die Sicherheit erhöhen:

a) eine Schutzbarriere, deren Tür ständig verschlossen gehalten wird (eine Hecke ist beispielsweise nicht als Sperre

anzusehen);

b) eine korrekt angebrachte und befestigte manuelle oder automatische Schutzabdeckung;

c) ein elektronischer Sensor mit akustischer Warnung bei dem Passieren bzw. Sturz von Personen, in eingeschaltetem

und betriebsbereiten Zustand;

Hinweis: diese Ausstattungen können helfen, ersetzen aber nicht die erforderliche persönliche Beaufsichtigung des

Schwimmbades.

Bei einem Unfall:

d) holen Sie das Kind so schnell wie möglich aus dem Wasser;

e) rufen Sie umgehend den Rettungsdienst an und befolgen Sie die Ihnen erteilten Anweisungen;

f) tauschen Sie die nasse Kleidung des Kindes durch warme Decken aus;

g) lernen Sie die Notrufnummern auswendig und hängen Sie sie auch in der unmittelbaren Nähe des Schwimmbades

auf:

Europäische Notrufnummer: 112

AVANT PROPOS

Le bois, composant principal des piscines UBBINK® est un matériau vivant, susceptible de se déformer en cas de stockage dans de mauvaises conditions. Prenez soin de stocker les éléments en bois à plat dans un local frais et ventilé à

l’abri du soleil et des intempéries.

• Les fentes, les nœuds et les cassures de petites tailles au niveau des languettes n’altèrent en rien la résistance mécanique du bois. Ils ne peuvent en aucun cas faire l’objet de réclamations.

Ne pas boucher les fissures avec du mastic ou tout autre matériau.

• Il est recommandé de vous faire assister par un professionnel pour le montage.

• la margelle est un élément de finition. Il est formellement interdit de courir ou de s’asseoir dessus.

• le filtre doit être installé impérativement au dessous du niveau d’eau.

VORWORT

Bei dem Holz, einem der Hauptbestandteile der Schwimmbäder von UBBINK®, handelt es sich um einen lebendigen Werkstoff, der sich im Falle einer Lagerung unter schlechten oder unvorteilhaften Bedingungen verformen kann.

Achten Sie bitte darauf, die Holzelemente flach in einem kühlen und gelüfteten Raum vor Sonnenbestrahlung und Witterungseinflüssen geschützt aufzubewahren.

• Die Spalten, Astlöcher und Bruchstellen mit geringen Ausmaßen in Höhe der Leisten wirken sich auf die mechanische Festigkeit des Holzes keinesfalls beeinträchtigend aus. Diese Veränderungen können im Rahmen von

Produktreklamationen auf keinen Fall geltend gemacht werden. Die Risse dürfen nicht mit Bindemitteln oder anderen Materialien verschlossen werden.

• Wir empfehlen Ihnen für die Montagearbeiten auf die Unterstützung eines Fachmannes zurückzugreifen.

• Bei der Einfassung handelt es sich um ein Fertigelement. Es ist ausdrücklich verboten, auf diesem Element zu laufen oder sich auf dieses Element zu setzen.

• Der Filter muss unbedingt unter der Wasserstandslinie installiert werden.

Vérifier le contenu du colis à partir de la liste page 5 et lire attentivement la notice

avant de démarrer le montage de votre piscine

Überprüfen Sie den Verpackungsinhalt anhand der Liste auf Seite 6 und lesen Sie die

Anleitung sorgfältig durch, bevor Sie mit der Montage des Schwimmbads beginnen

VEILIGHEID

• houd toezicht en treed zo nodig op;

• houd continu en van dichtbij toezicht op kinderen;

• wijs één persoon aan als verantwoordelijke voor de veiligheid;

• wees extra alert als er meerdere mensen van het zwembad gebruik maken;

• stel het gebruik van persoonlijke drijfmaterialen verplicht (bij personen die niet kunnen zwemmen);

• zorg dat uw kinderen zo snel mogelijk leren zwemmen;

• bevochtig uw nek, armen en benen voordat u zich in het water begeeft;

• doe een EHBO-cursus en besteed bijzondere aandacht aan de speciaal op kinderen gerichte technieken;

• verbied duiken en springen als er jonge kinderen bij zijn;

• verbied rennen en uitbundige spelletjes rondom het zwembad;

• ontzeg kinderen die niet kunnen zwemmen de toegang tot het zwembad indien ze geen zwemvest of armbandjes

dragen en niet worden begeleid;

• vergeet niet de houten trap aan de buitenzijde te verwijderen na elk gebruik, om zo de toegang tot het zwembad

zonder toezicht onmogelijk te maken;

• laat geen speelgoed rond of in het zwembad slingeren zonder toezicht.

• zorg altijd voor helder water van goede kwaliteit;

• sla de waterbehandelingsproducten buiten bereik van kinderen op;

• de bovenrand van het zwembad dient slechts ter afwerking. Het is ten strengste verboden erop te lopen of te zitten.

• voeg nooit behandelingsproducten direct aan het water toe (dit kan vlekken op de binnenwand veroorzaken).

• de filterinstallatie dient onder alle omstandigheden te zijn aangesloten op een met een 30 mA-aardlekschakelaar

beschermde voeding.

• alle filterinstallaties dienen in overeenstemming te zijn met de norm EN 60335-2-41, die bepaalt dat vrij toeganke-

lijke apparaten op laagspanning (12V) moeten werken als ze zich op minder dan 3,50 m van het zwembad bevinden.

Apparaten die werken op 220-240 VAC moeten minstens 3,50 m van de rand van het zwembad verwijderd zijn. Vraag

advies aan de fabrikant alvorens wijzigingen aan te brengen aan de filterinstallatie of elementen ervan.

Zorg voor:

• een telefoon in de buurt van het zwembad, zodat u uw kinderen niet zonder toezicht hoeft achter te laten als u belt;

• een reddingsboei en een lange stok vlakbij het bad;

• overige uitrustingen die een bijdrage kunnen leveren aan de veiligheid:

a) een toegangshek waarvan de poort continu gesloten dient te zijn (een heg kan bijvoorbeeld niet als afsluiting

worden beschouwd);

b) een correct geïnstalleerde zwembadafdekking (handmatig of automatisch);

c) een correct aangesloten elektronische bewegings- of val-sensor,

hoewel een dergelijk apparaat nooit persoonlijk toezicht kan vervangen;

Bij ongelukken:

• haal het kind zo snel mogelijk uit het water;

• bel onmiddellijk voor hulp en volg de raad die u krijgt;

• trek het kind de natte kleren uit en wikkel het in warme dekens;

• leer de telefoonnummers van de eerste hulp uit uw hoofd en hang deze in de buurt van het zwembad op:

Europees alarmnummer: 112

SAFETY

The safety of your children is entirely your responsibility! The risk is greatest with children under 5 years old.

Accidents do not just happen to other people! Be ready to deal with them!

be vigilant and take action:

• children should be closely supervised at all times;

• designate one person to be responsible for safety;

• have extra supervision when the pool is being used by several children;

• make sure that there is equipment to keep anyone who cannot swim afloat;

• tteach your children to swim as early as possible;

• wet your neck, arms and legs before getting into the water;

• learn life-saving techniques, especially those specifically used for children;

• do not allow diving or jumping in near young children;

• do not allow running or boisterous games around the edges of the pool;

• do not allow any child who is not a strong swimmer and is unaccompanied to get into the pool without

a life jacket on;

• it is a good idea to remove the outside wooden ladder each time you have finished using your pool so that there is no

unsupervised access;

• do not leave any toys near or in the pool if it is not being supervised;

• keep the water crystal clear and sanitised;

• store water treatment products out of reach of children;

• do not use any sharp or pointed object in the pool (which may damage the liner);

• never put treatment products directly into the water (this may cause staining on the liner);

• It is essential that the electrical appliances must be operated with an earth leakage circuit breaker (RCD) with a rated

fault current of ≤ 30 mA.

• All the filters conform to safety standard EN 60335-2-41 (France : NF C15-100) which stipulates that all electrical

appliances installed at less than 3.5m from the pool and freely accessible must run on a very low power supply 12V.

All electrical appliances that run on 220-240 VAC must be situated at least 3.5m (appliance) and 2,00m (plug) from

the edge of the pool. Seek advice from the manufacturer regarding any changes to one or more elements of the

filtration system.

• A Replacement of the net cable is not possible. In order to avoid any hazards, the electrical appliance must be taken

out of operation in case the connecting cable gets damaged.

In your planning:

• the telephone should be positioned near the pool so that you can supervise your children whilst you are on the phone;

• an Inflatable ring and a pole should be kept near the pool;

• moreover, certain types of equipment may contribute to safety;

a) there should be a protective barrier with the gate always kept shut (e.g. a hedge cannot be regarded as a barrier);

b) a manual or automatic cover should be correctly in place and secured;

c) an electronic detector which picks up anyone going in or falling in should be fitted and operating

but this does not in any way replace close supervision;

If an accident occurs:

• get the child out of the water as fast as possible;

• call for help immediately and follow the advice you are given;

• remove wet clothing and wrap in warm blankets;

• memorise emergency numbers and put them on a notice near the pool :

European emergency no: 112

• Onderhoud & Veiligheid

• Maintenance and Safety Notice

VOORWOORD

UBBINK®-zwembaden zijn grotendeels gemaakt van hout. Hout is een levend materiaal, dat kan vervormen als het niet goed wordt opgeslagen. Sla de houten elementen horizontaal op in een koele en voldoende geventileerde

ruimte, beschermd tegen zon en weersomstandigheden.

• Eventuele spleten, knoesten en haarscheuren bij de omranding hebben geen enkel gevolg voor de stevigheid van het hout en kunnen geen reden tot reclamaties vormen. Stop de spleten niet met stopverf of enig ander materiaal.

• Wij raden u aan, u bij het monteren te laten bijstaan door een vakman.

• gebruik geen scherpe of puntige objecten in het zwembad, aangezien deze de binnenlaag kunnen beschadigen.

• het filter moet altijd onder het waterniveau te worden geïnstalleerd.

FOREWORD

Wood, which is the main element used in building UBBINK® swimming pools, is a living substance and is liable to becoming warped if stored in adverse conditions. Make sure that you store all the wooden parts flat in a cool, well

ventilated place, out of the sun and protected from bad weather.

Any cracks, knots and small faults on the surface of the strips do not in any way affect the wood’s resistance. It certainly shouldn’t be necessary to claim a replacement. Do not fill the cracks with putty or any other material.

It is recommended that you have professional help when assembling the pool.

The coping is a finishing element. It is strictly forbidden to run or sit on it.

It is essential that the filter is installed below the level of the water;

Controleer de inhoud van het pakket aan de hand van de lijst op pagina 7 en lees de

handleiding aandachtig door voordat u met de montage van uw zwembad begint.

Before starting to assemble your swimming pool, check the contents of the package

using the list on page 8 and read the notice thoroughly.

• Aviso

• Avviso

SEGURIDAD

La seguridad de los niños depende de usted. El riesgo es máximo cuando los niños son menores de 5 años.

Un accidente no sólo ocurre a los demás. Esté preparado para hacerles frente.

Vigile y actúe:

• Vigile a los niños de cerca constantemente.

• Designe a un responsable de la seguridad.

• Aumente la vigilancia de la piscina cuando haya varios usuarios en ella.

• Disponga de un equipo personal de flotación para los que no sepan nadar.

• Enseñe a sus niños a nadar lo antes posible.

• Mojarse la nuca, los brazos y las piernas antes de entrar en el agua.

• Aprenda primeros auxilios y especialmente los específicos para niños.

• No permita zambullidas ni saltos en presencia de niños pequeños.

• Prohíba las carreras y los juegos bruscos alrededor de la piscina.

• No autorice el acceso a la piscina sin llevar chaleco o flotadores a los niños que no sepan nadar y que no estén acom-

pañados por un adulto en el agua.

• Considere la posibilidad de retirar la escalera exterior de madera después de cada uso, a fin de que no se pueda

acceder a la piscina cuando no esté vigilada.

• No deje juguetes, ni en las proximidades, ni en el interior de la piscina si no está vigilada.

• Mantenga permanentemente el agua limpia y desinfectada.

• Mantenga los productos de tratamiento del agua fuera del alcance de los niños.

• No utilice objetos cortantes o puntiagudos dentro de la piscina (que puedan dañar el revestimiento).

• No ponga nunca productos de tratamiento directamente dentro del agua (esto podría provocar manchas en el

revestimiento).

• El sistema de filtración debe estar conectado obligatoriamente a un sistema de alimentación protegido por un

disyuntor diferencial de 30 mA al principio de la línea.

• Todas las filtraciones cumplen la norma EN 60335-2-41 que especifica, que todo aparato eléctrico instalado a menos

de 3,50 m de la piscina y de libre acceso, debe estar alimentado con una muy baja tensión de 12 V. Todo aparato

eléctrico alimentado con 220-240 VAC debe estar situado al menos a 3,50 m del borde de la piscina. Se debe pedir la

autorización del fabricante para cualquier modificación de uno o varios elementos del sistema de filtración.

Se debe prever:

• Un teléfono accesible cerca de la piscina para no dejar a los niños sin vigilancia cuando se esté hablando por teléfono.

• Una boya y una pértiga cerca de la piscina.

• Además, algunos equipos pueden contribuir a la seguridad, como p.ej.:

• Una barrera de protección, cuyo acceso estará constantemente cerrado (un seto por ejemplo, no puede considerarse

una barrera).

• Una cubierta protectora manual o automática, correctamente colocada y fijada.

• Un detector electrónico de paso o de caída a la piscina, en servicio y operativo,

que no reemplazará en ningún caso a la vigilancia de cerca.

En caso de accidente, hacer lo siguiente:

• Saque el niño del agua lo más rápido posible.

• Pida socorro inmediatamente y siga los consejos que le comuniquen.

• Sustituya la ropa mojada por ropa seca.

• Memorice y fije un cartel cerca de la piscina, con los teléfonos de primeros auxilios:

Nº europeo de emergencias: 112

SICUREZZA

La sicurezza dei vostri bambini non dipende che da voi! Il rischio è massimo per bambini con meno di 5 anni.

L’incidente non capita sempre agli altri! Siate pronti a farvi fronte!

sorvegliate e agite:

• la sorveglianza dei bambini deve essere ravvicinata e costante;

• designate un solo responsabile della sicurezza;

• rinforzate la sorveglianza quando in piscina ci sono parecchi utenti;

• imponete un equipaggiamento personale di galleggiamento (persone che non sanno nuotare);

• insegnate a nuotare ai vostri bambini appena possibile;

• bagnate nuca, braccia e gambe prima di entrare in acqua;

• imparate le azioni di salvataggio e soprattutto quelle specifiche per i bambini;

• vietate i tuffi o i salti in presenza di bambini piccoli;

• vietate la corsa e i giochi vivaci ai bordi della piscina;

• non autorizzate l’accesso alla piscina senza giubbotto di salvataggio ad un bambino che non sappia nuotare bene e

che non sia accompagnato in acqua;

• pensate di togliere la scala di legno esterna dopo ogni utilizzo al fine di impedire l’accesso alla vostra piscina fuori

sorveglianza;

• non lasciate giocattoli in prossimità e dentro la vasca non sorvegliata;

• mantenete permanentemente un’acqua limpida e sana;

• stoccate i prodotti di trattamento dell’acqua fuori dalla portata dei bambini;

• non utilizzate oggetti taglienti o appuntiti in piscina (possono danneggiare il rivestimento);

• non mettete mai prodotti di trattamento direttamente nell’acqua (ciò potrebbe provocare macchie sul rivestimento);

• il sistema di filtrazione deve essere tassativamente collegato ad un’alimentazione protetta da un salvavita 30mA in

testa alla linea;

• tutte le filtrazioni seguono la norma EN 60335-2-41 che stipula che ogni apparecchio elettrico installato a meno di

3,50 m dalla vasca e liberamente accessibile debba essere alimentato alla bassissima tensione di 12V. Ogni appa-

recchio elettrico alimentato a 220-240 VAC deve essere situato ad almeno 3,50 m dal bordo della vasca. Chiedete il

parere del produttore per ogni modifica di uno o più elementi del sistema di filtrazione;

stabilite:

• telefono accessibile vicino alla vasca per non lasciare i bambini senza sorveglianza quando telefonate;

• salvagente e asta in prossimità della vasca;

• d’altro canto, certi equipaggiamenti possono contribuire alla sicurezza:

a) barriera di protezione la cui porta sarà tenuta costantemente chiusa (per esempio una siepe non può essere

considerata una barriera);

b) copertura di protezione manuale o automatica sistemata correttamente e fissata;

c) sensore elettronico di passaggio o di caduta, in servizio e operativo;

non sostituisce però in nessun caso una sorveglianza ravvicinata;

in caso di incidente:

• fare uscire il bambino dall’acqua il più rapidamente possibile;

• chiamate immediatamente i soccorsi e seguite i consigli che vi daranno;

• cambiate i vestiti bagnati con degli altri caldi;

• fare memoria e attaccare vicino alla piscina i numeri di primo soccorso:

N° di emergenza europeo: 112

PRÓLOGO

La madera, componente principal de las piscinas UBBINK®, es un material vivo, susceptible de deformarse en caso de estar almacenada en malas condiciones. Se debe procurar almacenar los elementos de madera planos en un local

fresco y al resguardo del sol y de la intemperie.

• Las grietas, los nudos y las roturas de pequeño tamaño al nivel de las lengüetas no alteran en absoluto la resistencia mecánica de la madera, y en ningún caso pueden ser objeto de reclamaciones. No tapar las fisuras con masilla o

cualquier otro material.

• Se recomienda la asistencia de un profesional para realizar el montaje.

• El borde de la piscina es un elemento de acabado. Está categóricamente prohibido correr o sentarse encima.

• El filtro debe estar instalado obligatoriamente por debajo del nivel del agua.

AVVERTENZA

Il legno, componente principale delle piscine UBBINK® è un materiale vivo, suscettibile di deformazioni in caso di stoccaggio in cattive condizioni. Assicuratevi di stoccare in orizzontale gli elementi in legno, in un locale fresco e venti-

lato, al riparo dal sole e dalle intemperie.

• Le crepe, i nodi e le fenditure di piccola taglia a livello delle linguette non alterano per niente la resistenza meccanica del legno. Non possono in alcun caso essere l’oggetto di reclami. Non tappare le fessure con del mastice o ogni

altro materiale.

• Per il montaggio si raccomanda di farsi aiutare da un professionista.

• il bordo è un elemento di rifinitura. È formalmente vietato correre o sedersi sopra;

• il filtro deve essere tassativamente installato sotto il livello dell’acqua;

Compruebe el contenido del paquete a partir de la lista de la página 9 y

lea atentamente estas instrucciones antes de empezar el montaje de su piscina

Verificare il contenuto del pacco in base alla lista di pagina 10 e leggere attentamente

le avvertenze prima di iniziare a montare la vostra piscina

2MI

2MS

Magasin : Client :

Ville : Adresse :

Contact Rayon Ville :

Tél Direct : Tél :

Code Réf. Désignation Qté

Colis Qté

SAV

7514114 Pièce martyre 45x135x280mm 1

PF 7514113 Proﬁl en L de ﬁnition 28x70x1260 12

C7514048 Console margelle 45x230x170 12

7514049 Butée en bois pour trappe skimmer 30 x 20 x170 2

PL 7100201 Paire de limons pour échelle bois H120/130 1

ME 7514052 Marches echelle bois Sapin 28x145x600mm 4

T7514053 Trappe Skimmer Sapin 28x145x330mm 1

MGI 7514060 Margelle SAPIN 28 x 145 x 1850 int hexago 6

MGE 7514061 Margelle SAPIN 28 x 145 x 2023 ext hexago 5

MSD 7514118 Margelle ext droite skimmer sapin 28x145x845mm hexago 1

MSG 7514119 Margelle ext gauche skimmer sapin 28x145x845mm hexago 1

M7514070 Madrier 45x145x2080mm hexago 43

MS 7514071 Madrier supérieur 45x135x2080mm hexago 2

2MS 7514072 1/2 madrier sup. 45x67x2080 hexago 3

2MI 7514073 1/2 madrier inf. 45x77x2080 hexago 3

MSS 7514074 Madrier sup. skimmer 45x135x2080 hexago 1

MIS 7514075 Madrier inf. skimmer 45x145x2080 hexago 1

MR 7504090 Madrier refoulement 45x145x2080 hexago 1

7514149 Sac de sable (25 Kg) 2

R7514016 Rails d'accrochage Hung 2.06 ml 6

7514694 Echelle inox 3 marches 1

7504397 Pompe Poolmax TP 75 1

7514704 Filtration 400 1

7504410 Tuyau souple diam.38mm - long 8m 1

7514030 Feutre de protection de sol - 200gr - 2x7m 1

S7514148 Skimmer 1

7514180 Kit quincaillerie 1

Code Réf. DÉTAIL DU KIT QUNCAILLERIE Qté

Colis Qté

SAV

A- Sachet consoles 1

C- Sachet rails - Hung 1

FJG - Sachet vissage margelles 1

DMP - Sachet vis margelles 1

E- Sachet trappe skimmer 1

G- Sachet echelle bois + proﬁle de ﬁnition 1

7514631 Liner 50/100 bleu - H120cm 1

GARANTIES - Service Après-Vente

Piscine 410 - H120 cm

Conditions de garantie :

La piscine doit être montée sous 48 heures après ouverture du colis

Le montage de la piscine sur une dalle béton est obligatoire pour la validation de la garantie.

Notre garantie se limite au remplacement des pièces défectueuses. Elle implique en aucun cas une demande d’indemnité ou de dommages et intérêts. La garantie générale ne s’applique pas dans les cas suivants:

• Utilisation du matériel non conforme à nos instructions.

• Dommages provoqués par une mauvaise manipulation lors et après le montage.

1) Pompe : Garantie 2 ans (problème électrique) dans les conditions d’un usage normal. Ne sont pas garantis : La détérioration par abrasion ou corrosion, la détérioration due à un branchement défectueux, le

matériel démonté ou réparé par un tiers, la casse des pièces (socle de pompe, couvercle de pré filtre, embout cannelé…), l’utilisation de la pompe à sec. La garantie échoit si le câble électrique et/ou la fiche sont

remplacés, déposés ou endommagés

2) Liner : Garantie 2 ans dans les conditions d’un usage normal. Ne sont pas garantis : Les accrocs, trous, déchirures, tâches (produits de traitement directement dans l’eau), tâches liées au développement d’algues,

tâches liées à la décomposition de corps étrangers en contact avec le liner, tâches et décolorations résultant de l’action de produits oxydants, tenue de couleur et l’usure due au frottement de la matière sur divers

surfaces. Les déformations du liner resté plus de 24h sans eau (ne vidangez jamais complètement votre piscine).

3) Filtre : Garantie 2 ans sur produits non montés: cuve, bouchon de vidange, collier, vanne multivoies…. Ne sont pas garantis : Les problèmes d’étanchéité consécutifs à une pression d’utilisation supérieure à la

pression maximale autorisée. (cf notice filtre).

4) Skimmer : Garantie 2 ans sur les joints d’étanchéité.

5) Structure bois : Garantie 10 ans contre le pourrissement et l’attaque des insectes. Ne sont pas garantis : Les changements de couleur du bois dus aux effets climatiques, les déformations naturelles (fentes, gerces

qui ne nuisent en aucun cas à la résistance mécanique du bois). La garantie ne couvre pas les défauts de montage ou de stockage entraînant la déformation des lames de paroi (montage effectué longtemps après

avoir ouvert le colis), la déformation des madriers par la pression de l’eau qui n’altère en rien la résistance mécanique de la piscine.

IMPORTANT : Le SAV ne sera traité qu’avec les points de vente.

Pièces obligatoires pour appliquer la garantie : - Ticket de caisse / preuve d’achat.

- Bon de garantie.

- Référence de la pièce défectueuse.

MSG

MIS

MSD

MSS

2MI

2MS

Geschäft: Kunde:

Ort: Anschrift:

Bezirk, Kontaktperson Ort:

Durchwahl Tel.:

Code Art.nr Bezeichnung Qt

Paket

Kund-

endienst

7514114 Schlagwerkzeug 45x135x280mm 1

PF 7514113 L-Abschlussproﬁl 28x70x1260 12

C7514048 Randkonsole 45x230x170 12

7514049 Holzanschlag für Skimmer-Klappe 30 x 20 x170 2

PL 7100201 Wangenpaar für Holzleiter H120/130 1

ME 7514052 Stufen, Holzleiter 28x145x600mm 4

T7514053 Skimmer-Klappe Sapin 28x145x330mm 1

MGI 7514060 Innere Randplatte aus Kieferholz 28 x 145 x 1850 6

MGE 7514061 Äußere Randplatte aus Kieferholz 28 x 145 x 2023 5

MSD 7514118 Äußere rechte Skimmer-Bohle aus Kiefernholz

28x145x845mm 1

MSG 7514119 Äußere linke Skimmer-Bohle aus Kiefernholz

28x145x845mm 1

M7514070 Bohle 45x145x2080mm 43

MS 7514071 Obere Bohle 45x135x2080mm 2

2MS 7514072 1/2 obere Bohle 45x67x2080 3

2MI 7514073 1/2 untere Bohle 45x77x2080 3

MSS 7514074 Obere Skimmer-Bohle 45x135x2080 1

MIS 7514075 Untere Skimmer-Bohle 45x145x2080 1

MR 7504090 Staubohle45x145x2080 1

7514149 Sandsack (25 Kg) 2

R7514016 Einhängeschienen Hung 2.06 ml 6

7514694 Edelstahlleiter, 3 Stufen 1

7504397 Pumpe Poolmax TP 75 1

7514704 Filterung 400 1

7504410 Schlauch, 38 mm Durchmesser – 8 m lang 1

7514030 Bodenschutzvlies 200 g – 2x7 m 1

S7514148 Skimmer 1

7514180 Eisenwarensatz 1

Code Art.nr AUFLISTUNG DER EISENWAREN Qt

Paket

Kund-

endienst

A- Beutel Konsolen + Verstärkungen 1

C- Beutel Schienen - Hung 1

FJG - Beutel Randplattenschrauben 1

DMP - Beutel Randplattenschrauben 1

E- Beutel Skimmer-Klappe 1

G- Beutel Holzleiter + Abschlussproﬁl 1

7514631 Schwimmbadfolie 50/100 blau – H120 cm 1

GARANTIE - Kundendienst

Schwimmbad 410 - H120 cm

Garantiebedingungen:

Das Schwimmbad muss innerhalb von 48 Stunden nach dem Öffnen der Verpackung montiert werden.

Es muss eine Betonplatte vorhanden sein, damit die Garantie in Kraft gesetzt wird..

Unsere Garantie beschränkt sich auf die Ersetzung von fehlerhaften Teilen. Sie zieht auf keinen Fall eine Entschädigungs- oder Schadensersatzforderung nach sich. Die allgemeine Garantie ist in den folgenden Fällen

nicht anwendbar:

• Verwendung von Geräten, die nicht mit unseren Anweisungen übereinstimmen.

• Hervorgerufene Schäden durch falsche Handhabung während und nach der Montage.

1) Pumpe: : 2 Jahre Garantie (elektrisches Problem) unter normalen Nutzungsbedingungen. Nicht garantiert sind: Die Beschädigung durch Abrieb oder Korrosion, die Beschädigung infolge eines falschen

Anschlusses, von Dritten ausgebaute oder reparierte Ausrüstung, Bruch von Teilen (Pumpensockel, Vorfilterabdeckung, Schlauchanschluss, …), trockene Verwendung der Pumpe. Die Garantie erlischt, wenn das

Stromkabel und/oder die Steckdose ersetzt, ausgebaut oder beschädigt werden.

2) Schwimmbadfolie: 2 Jahre Garantie unter normalen Nutzungsbedingungen. Nicht garantiert sind: Einrisse, Löcher, Risse, Flecken (Behandlungsmittel direkt im Wasser), Flecken in Verbindung mit Algenbildung,

Flecken in Verbindung mit der Zersetzung von Fremdkörpern in Kontakt mit der Schwimmbadfolie, Flecken und Verfärbungen wegen der Einwirkung von Oxidationsmitteln, Farbechtheit und Verschleiß infolge

Reibung des Stoffes an verschiedenen Oberflächen. Verformungen der Schwimmbadfolie, die länger als 24h ohne Wasser war (das Schwimmbad nie komplett entleeren).

3) Filter: 2 Jahre Garantie auf nicht montierte Produkte: Filtertrog, Ablassventil, Rohrschelle, Mehrwege-Ventil, … Nicht garantiert sind: Dichtheitsprobleme infolge eines Betriebsdrucks über dem maximal zulässi-

gen Druck (s. Filteranleitung).

4) Skimmer: 2 Jahre Garantie auf Dichtungen.

5) Holzkonstruktion: 10 Jahre Garantie gegen Fäulnis und Angriff von Insekten. Nicht garantiert sind: Farbänderungen des Holzes wegen Klimaeinflüssen, natürliche Verformungen (Schlitze, Risse, die der mecha-

nischen Festigkeit des Holzes keineswegs schaden). Die Garantie deckt keine Montage- oder Lagerfehler ab, die eine Verformung der Wandbretter (lange Zeit nach Öffnen der Verpackung durchgeführte Montage),

Verformung der Holzbretter durch den Wasserdruck nach sich ziehen, was die mechanische Festigkeit des Schwimmbads auf keinen Fall verändert.

WICHTIG: Der Kundendienst wird nur in den Verkaufsstellen geleistet.

Obligatorische Unterlagen für die Anwendung der Garantie: - Kassenzettel / Einkaufsbeleg.

- Garantieschein.

- Artikelnummer des fehlerhaften Teils.

MSG

MIS

MSD

MSS

2MI

2MS

Winkel: Klant:

Plaats: Adres:

Contactpersoon afdeling Plaats:

Tel. (direct): Tel.:

Code Art-nr. Aanduiding hoev.

pakket hoev.

aftersal

7514114 Hulpstuk 45x135x280mm 1

PF 7514113 L-vormig afwerkproﬁel 28x70x1260 12

C7514048 Draagsteun bovenrand 45x230x170 12

7514049 Steunhoutje voor skimmerluik 30 x 20 x170 2

PL 7100201 Paar zijbalken voor houten trap H120/130 1

ME 7514052 Treden houten trap 28x145x600mm 4

T7514053 skimmerluik 28x145x330mm 1

MGI 7514060 Bovenrand grenen28 x 145 x 1850 binnenkant 6

MGE 7514061 Bovenrand grenen 28 x 145 x 2023 buitenkant 5

MSD 7514118 Bovenrand buitenkant skimmer rechts grenen

28x145x845mm 1

MSG 7514119 Bovenrand buitenkant skimmer links grenen 28x145x845mm 1

M7514070 Balk 45x145x2080mm 43

MS 7514071 Bovenste balk 45x135x2080mm 2

2MS 7514072 1/2 bovenste balk 45x67x2080 3

2MI 7514073 1/2 onderste balk 45x77x2080 3

MSS 7514074 Bovenste balk skimmer 45x135x2080 1

MIS 7514075 Onderste balk skimmer 45x145x2080 1

MR 7504090 Balk instroomopening 45x145x2080 1

7514149 Zak zand (25 kg) 2

R7514016 Linerstrips Hung 2.06 ml 6

7514694 Rvs trap 3 treden 1

7504397 Pomp Poolmax TP 75 1

7514704 Filtratie 400 1

7504410 Soepele slang diam. 38 mm - lengte 8 m 1

7514030 Beschermvilt voor bodem - 200g - 2x7m 1

S7514148 Skimmer 1

7514180 Set ijzerwaren 1

Code Art-nr. INHOUD VAN DE SET IJZERWAREN Qt

Paket

Kund-

endienst

A- Zak draagsteunen en versterkingsranden 1

C- Zak strips - Hung 1

FJG - Zak schroefbenodigdheden zwembadrand 1

DMP - Zak schroeven zwembadrand 1

E- Zak skimmerluik 1

G- Zak houten trap + afwerkproﬁel 1

7514631 Liner 75/100 blauw - H120cm 1

GARANTIE – aftersales

Zwembad 410 - H120 cm

Garantievoorwaarden:

Het zwembad moet uiterlijk 48 uur na opening van het pakket opgebouwd worden

De aanwezigheid van een betonnen fundering is een voorwaarde voor het verkrijgen van garantie.

Onze garantie is beperkt tot het vervangen van defecte onderdelen. Verzoeken om schadeloosstelling of schadevergoeding vallen in geen geval onder de garantie. De algemene garantie is niet van toepassing in de

volgende gevallen:

• Het materiaal is niet in overeenstemming met onze instructies gebruikt.

• De schade is veroorzaakt door een verkeerde manipulatie tijdens en na de montage.

1) Pomp: 2 jaar garantie (elektrisch probleem) bij normaal gebruik. Niet onder de garantie vallen: beschadiging door slijtage of corrosie, beschadiging als gevolg van een incorrecte aansluiting, materiaal dat door

derden is gedemonteerd of gerepareerd, het stukgaan van onderdelen (voetstuk van pomp, deksel van voorfilter, geribbeld mondstuk...), het laten functioneren van de pomp zonder water. De garantie vervalt als

de elektrische kabel en/of stekker zijn vervangen, verwijderd of beschadigd.

2) Liner: 2 jaar garantie bij normaal gebruik. Niet onder de garantie vallen: winkelhaken, gaten, scheuren, vlekken (behandelingsproducten direct in het water), vlekken die verband houden met de ontwikkeling

van algen, vlekken die verband houden met de ontbinding van vreemde elementen in contact met de liner, vlekken en verkleuringen veroorzaakt door oxyderende producten, kleurafgifte en slijtage als gevolg van

het wrijven van het materiaal op verschillende oppervlakken. Vervormingen van de liner als deze meer dan 24u zonder water is geweest (maak uw zwembad nooit helemaal leeg).

3) Filter: 2 jaar garantie op niet-gemonteerde producten: reservoir, afvoerstop, ring, meerwegventiel... Niet onder de garantie vallen: problemen met de waterdichtheid na een gebruiksdruk die hoger was dan de

maximale toegestane druk. (zie gebruiksaanwijzing filter).

4) Skimmer: 2 jaar garantie op de afdichtringen.

5) Houten structuur: 10 jaar garantie tegen rot en beschadiging door insecten. Niet onder de garantie vallen: verkleuringen van het hout als gevolg van weersomstandigheden, natuurlijke vervormingen (kloven,

spleten die in geen enkel opzicht afbreuk doen aan de mechanische weerstand van het hout). Onder de garantie vallen evenmin fouten bij de montage of opslag die een vervorming van de wandelementen tot

gevolg hebben (montage uitgevoerd lang nadat het pakket geopend was), vervorming van de balken door de waterdruk zonder gevolgen voor de mechanische weerstand van het zwembad.

BELANGRIJK: de aftersales loopt uitsluitend via de verkooppunten.

Verplichte documenten om aanspraak te kunnen maken op de garantie: - Kassabon/aankoopbewijs.

- Garantiebewijs.

- Referentie van het defecte onderdeel.

MSG

MIS

MSD

MSS

2MI

2MS

Shop : Client :

City : Address :

Contact department : City :

Direct tel : Tel :

Code Ref. Désignation Qty

parcel Qty

ASS

7514114 Sacriﬁce part 45x135x280mm 1

PF 7514113 L-section ﬁnish 28x70x1260 12

C7514048 Console edging 45x230x170 12

7514049 BWooden stop block for the skimmer ﬂap 30 x 20 x170 2

PL 7100201 Pair of rungs for wooden ladder H120/130 1

ME 7514052 Wooden ladder steps 28x145x600mm 4

T7514053 Skimmer ﬂap 28x145x330mm 1

MGI 7514060 Pine edging 28 x 145 x 1850 int 6

MGE 7514061 Pine edging 28 x 145 x 2023 ext 5

MSD 7514118 Pine outer right skimmer edging 28x145x845mm 1

MSG 7514119 Pine outer left skimmer edging 28x145x845mm 1

M7514070 Plank 45x145x2080mm 43

MS 7514071 Upper plank 45x135x2080mm 2

2MS 7514072 Upper 1/2 plank 45x67x2080 3

2MI 7514073 Lower 1/2 plank 45x77x2080 3

MSS 7514074 Upper skimmer plank 45x135x2080 1

MIS 7514075 Lower skimmer plank 45x145x2080 1

MR 7504090 Water jet plank 45x145x2080 1

7514149 Sandbag (25 Kg) 2

R7514016 Hung 2.06 ml hanging rails 6

7514694 3-step stainless steel ladder 1

7504397 Poolmax TP 75 pump 1

7514704 Filtration 400 1

7504410 Flexible pipe 38mm diam. - 8m long 1

7514030 Ground protection felt - 200g - 2m x 7m 1

S7514148 Skimmer 1

7514180 Hardware kit 1

Code Ref. BREAKDOWN OF THE HARDWARE KIT Qté

parcel Qté

ASS

A- Console + reinforcer bag 1

C- Hung rails bag 1

FJG - Edging screw bag 1

DMP - Edging screw bag 1

E- Skimmer ﬂap bag 1

G- Wooden ladder + ﬁnishing proﬁle bag 1

7514631 Blue 75/100 liner - H120 cm 1

WARRANTIES - After-sales service

Swimming pool 410 - H120 cm

Warranty conditions:

The swimming pool must be assembled within 48 hours of the package being opened.

For the warranty to be valid, a concrete slab must be in place.

Our warranty covers only the replacement of defective parts. It in no way covers demands for compensation or damages. The general warranty does not apply in the following circumstances:

• Use of the equipment in a way which is not in accordance with the instructions.

• Damage incurred as a result of bad handling during and after assembly.

1) Pump : 2 year warranty (electrical problems) under normal usage conditions. The following are not covered by the warranty: Deterioration by abrasion or corrosion, deterioration due to a faulty connection,

equipment dismantled or repaired by a third party, parts breaking (pump base, prefilter cover, hose connector...), running the pump when dry. The warranty is void if the electrical cable and/or the plug are

replaced, removed or damaged

2) Liner : 2 year warranty under normal usage conditions. The following are not covered by the warranty: Punctures, holes, tears, stains (treatment products directly in the water), stains due to algae growth, stains

due to decomposition of foreign bodies in contact with the liner, stains and decolouration due to oxidising products, colourfastness and wear due to rubbing on various surfaces. Deformation of the liner left without

water for more than 24 hours (never empty your swimming pool completely).

3) Filter : 2 year warranty on non-installed products: tank, drainage plug, collar, multiport valves... The following are not covered by the warranty: Watertightness problems following use of pressure greater than the

maximum authorised pressure. (ref. filter notice).

4) Skimmer : 2 year warranty on the seal joints.

5) Wooden structure : 10 year warranty against corrosion and insect attack. The following are not covered by the warranty: Changes in wood colour due to weather, natural deformations (splitting, cracks which

in no way impair the mechanical performance of the wood). The warranty does not cover assembly or storage faults producing deformations in the wall panels (if assembled a long time after the package being

opened), deformation of the planks which in no way impairs the mechanical performance of the swimming pool.

IMPORTANT : The after-sales service will be available only at point of sale.

Essential records for claiming the warranty: - Till receipt/proof of purchase.

- Warranty slip.

- Reference number of the faulty part.

MSG

MIS

MSD

MSS

2MI

2MS

Tienda: Cliente:

Ciudad: Dirección:

Contacto Rayon Ciudad:

Tel. directo: Tel.:

Código Réf. Denominación Número

paquetes

Número

Servicios

posventa

7514114 Pieza maestra 45x135x280mm 1

PF 7514113 Perﬁl en L de acabado 28x70x1260mm 12

C7514048 Consola borde 45x230x170mm 12

7514049 Tope madera para trampilla skimmer 30x20x170mm 2

PL 7100201 Par de zancas para escalera de madera H120 1

ME 7514052 Peldaño pino 28x145x600mm 4

T7514053 Borde skimmer pino 28x145x330mm 1

MGI 7514060 Borde PINO 28x145x1850mm int. hexagonal 6

MGE 7514061 Borde PINO 28x145x2023mm ext. hexagonal 5

MSD 7514118 Borde ext. derecho skimmer pino 28x145x845mm hexagonal 1

MSG 7514119

Borde ext. izquierdo skimmer pino 28x145x845mm

hexagonal 1

M7514070 Tablón 45x145x2080mm hexagonal 43

MS 7514071 Tablón superior 45x135x2080mm hexagonal 2

2MS 7514072 Tablón sup. 45x67x2080mm hexagonal 3

2MI 7514073 Tablón inf. 45x77x2080mm hexagonal 3

MSS 7514074 Tablón sup. skimmer 45x135x2080mm hexagonal 1

MIS 7514075 Tablón inf. skimmer 45x145x2080mm hexagonal 1

MR 7504090 Tablón retorno 45x145x2080mm hexagonal 1

7514149 Saco de arena (25 Kg) 2

R7514016 Rieles de enganche Hung 2.06 m 6

7514694 Escalera inox 3 peldaños 1

7504397 Bomba TP75 1

7514704 Filtración de arena diám. 400mm 1

7504410 8m de tubo seccionable (38mm) 1

7514030 Revestim. protección - Fieltro de fondo 200gr - 2x7m 1

S7514148 Skimmer 1

7514180 Kit de tornillería 1

Código Réf. DETALLE DEL KIT DE TORNILLERÍA Número

paquetes

Número

Servicios

posventa

A- Bolsita consolas + refuerzos 1

C- Bolsita rieles - Hung 1

FJG - Bolsita atornillado bordes 1

DMP - Bolsita tornillos bordes 1

E- Bolsita trampilla skimmer 1

G- Bolsita escalera madera + perﬁl de acabado 1

7514631 Revestimiento 75/100 azul - H120cm 1

GARANTÍAS - Servicio posventa

Piscina 410 - H120 cm

Condiciones de la garantía:

La piscina debe estar montada dentro de las 48 horas siguientes a la apertura del paquete.

Es necesario que haya una base de hormigón para que tenga validez la garantía.

Nuestra garantía se limita a la sustitución de las piezas defectuosas. De ninguna manera implica una solicitud de indemnización o de daños y perjuicios La garantía general no se aplica en los casos siguientes:

• Utilización del material no conforme a nuestras instrucciones.

• Daños causados por un manejo inadecuado durante y después del montaje.

1) Bomba: : 2 años de garantía (problemas eléctricos) en condiciones normales de uso. No están garantizados: El deterioro por abrasión o corrosión; el deterioro debido a una conexión defectuosa; el material

desmontado o reparado por un tercero, la rotura de las piezas (base de la bomba, cubierta de prefiltro, racor acanalado ...), el uso de la bomba en seco. La garantía expira si el cable de alimentación o el enchufe

se han sustituido, desmontado o dañado.

2) Revestimiento: 2 años de garantía en condiciones normales de uso. No están garantizados: los desgarrones, agujeros, desgarraduras, manchas (productos de tratamiento directamente en el agua), manchas

relacionadas con el desarrollo de algas, manchas relacionadas con la descomposición de cuerpos extraños en contacto con el revestimiento, manchas y decoloraciones resultantes de la acción de productos oxidantes,

la solidez del color y el desgaste debido a la fricción del material en diversas superficies. Las deformaciones del revestimiento que ha quedado más de 24 horas sin agua (no vacíe nunca completamente su piscina).

3) Filtro: Garantía de 2 años para los productos no montados: depósito, tapón de vaciado, abrazadera, válvula multivías… No están garantizados: Los problemas de estanqueidad debidos a una presión de servicio

superior a la presión máxima autorizada. (ver instrucciones del filtro).

4) Skimmer : Garantía de 2 años para las juntas de estanqueidad.

5) Estructura de madera: Garantía de 10 años contra la podredumbre y el ataque de insectos. No están garantizados: Los cambios de color de la madera debidos a los efectos del clima, las deformaciones natu-

rales (hendiduras, grietas, que no dañan en ningún caso la resistencia mecánica de la madera). La garantía no cubre los defectos de montaje o de almacenamiento que llevan a la deformación de las láminas de

pared (montaje efectuado mucho tiempo después haber abierto el paquete), la deformación de los tablones por la presión del agua que no altera en nada la resistencia mecánica de la piscina.

IMPORTANTE: El servicio posventa sólo será gestionado en los puntos de venta.

Documentos necesarios para aplicar la garantía: - Tique de caja / prueba de compra

- Garantía

- Referencia de la pieza defectuosa

MSG

MIS

MSD

MSS

2MI

2MS

Negozio : Cliente :

Città : Indirizzo :

Reparto di contatto: Città :

Tel. diretto : Tel :

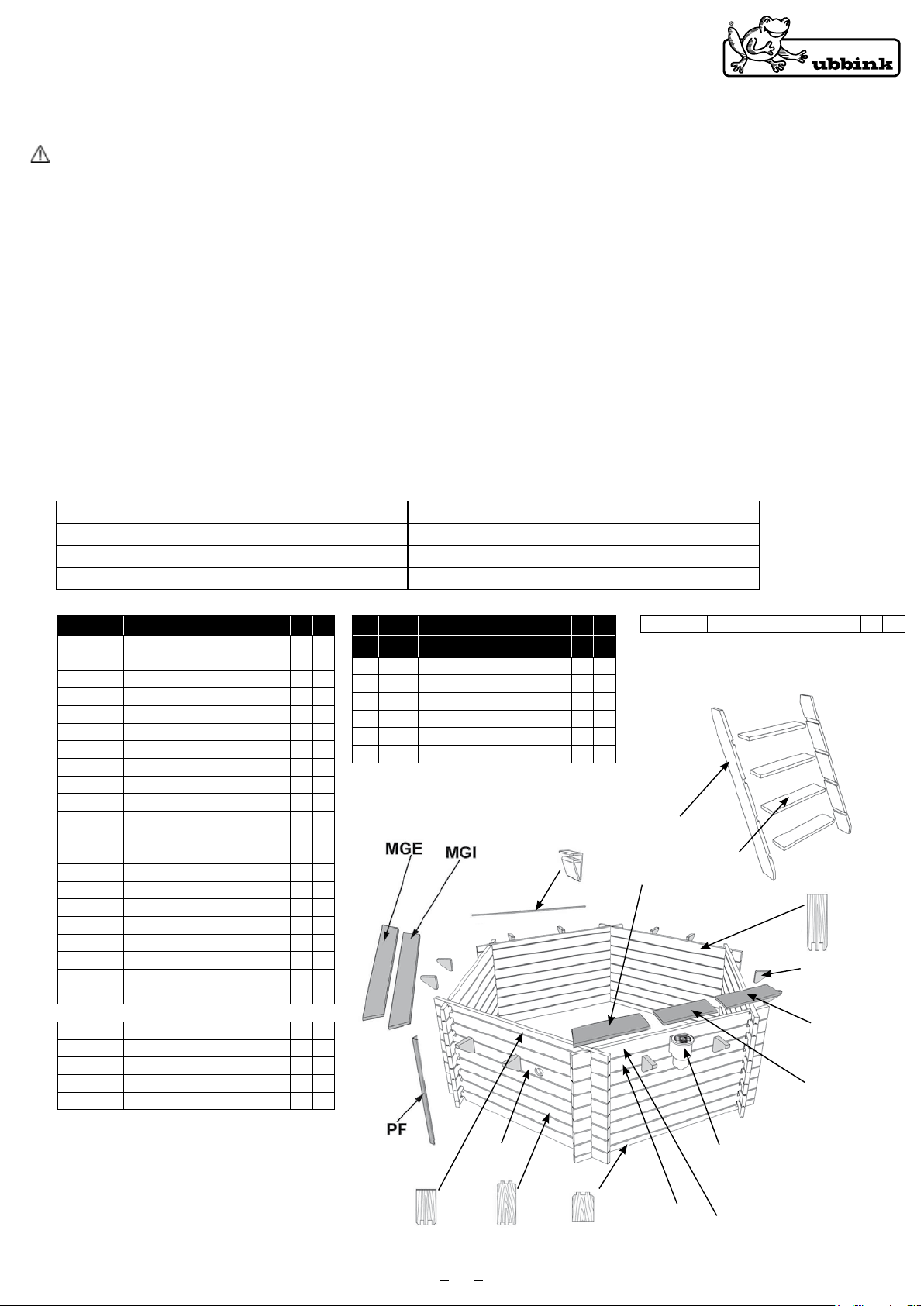

Codice riferimento Designazione Qtà

pacco Qté

SPV

7514114 Pezzo martire 45x135x280mm 1

PF 7514113 Proﬁlo di ﬁnitura ad L 28x70x1260 12

C7514048 Mensola Bordo 45x230x170 12

7514049 Arresto in legno per blocco skimmer 30 x 20 x170 2

PL 7100201 Coppia di montanti per scala in legno H120/130 1

ME 7514052 Marce riportare in scala legno abete 28x145x600mm 4

T7514053 Bordo skimmer in abete 28x145x330mm 1

MGI 7514060 Bordo in abete 28 x 145 x 1850 int 6

MGE 7514061 Bordo in abete 28 x 145 x 2023 est 5

MSD 7514118 Bordo est. skimmer destro in abete 28x145x845mm 1

MSG 7514119 Bordo est. skimmer sinistro in abete 28x145x845mm 1

M7514070 Asse 45x145x2080mm 43

MS 7514071 Asse superiore 45x135x2080mm 2

2MS 7514072 Semiasse superiore 45x67x2080 3

2MI 7514073 Semiasse inferiore 45x77x2080 3

MSS 7514074 Asse superiore Skimmer 45x135x2080 1

MIS 7514075 Asse inferiore Skimmer 45x145x2080 1

MR 7504090 Asse di mandata 45x145x2080 1

7514149 Sacco di sabbia (25 Kg.) 2

R7514016 Rotaie da appendere Hung 2.06 ml 6

7514694 Scala inox 3 gradini 1

7504397 Pompa Poolmax TP 75 1

7514704 Filtraggio 400 1

7504410 Tubo PVC diam. 38 mm – lg 8 m 1

7514030 Feltro di protezione del terreno – 200 gr -2x7 m 1

S7514148 Skimmer 1

7514180 KIT UTENSILERIA 1

Codice riferimento DETTAGLI KIT UTENSILERIA Qtà

pacco Qté

SPV

A- Sacchetto mensole 1

C- Sacchetto rotaie - Hung 1

FJG - Sacchetto avvitamento bordi 1

DMP - Sacchetto viti bordi 1

E- Sacchetto blocco skimmer 1

G- Sacchetto scala in legno + proﬁlo di riﬁnitura 1

7514631 Rivestimento 75/100 blu - H120cm 1

GARANZIA – Servizio POST-VENDITA

Piscina 410 - H120 cm

Condizioni di garanzia:

La piscina dovrà essere montata entro 48 ore dall’apertura della scatola

La presenza di una lastra in cemento è indispensabile per convalidare la garanzia.

La nostra garanzia si limita alla sostituzione dei pezzi difettosi. Non implica in nessun caso la richiesta di indennizzo o di danni ed interessi. La garanzia generale non si applica nei seguenti casi:

• Utilizzazione del materiale non conforme alle nostre istruzioni.

• Danni provocati da una errata manipolazione durante e dopo il montaggio.

1) Pompa: Garanzia di 2 anni (problema elettrico) in condizioni di un uso normale. Non sono coperti da garanzia: Il deterioramento per abrasione o corrosione, il deterioramento dovuto ad un allacciamento difet-

toso, il materiale smontato o riparato da terzi, la rottura dei pezzi (base della pompa) coperchio del pre-filtro, attacco scanalato…, l’utilizzo della pompa a secco. Non sono coperti da garanzia la sostituzione, lo

smontaggio o il danneggiamento dei cavi elettrici e/o delle prese di corrente.

2) Rivestimento: : Garanzia 2 anni in condizioni di corretto utilizzo. Non sono coperti da garanzia: lacerazioni, buchi, strappi, macchie, prodotti di trattamento direttamente nell’acqua, macchie causate da forma-

zioni di alghe, macchie dovute alla decomposizione di corpi estranei a contatto col rivestimento, macchie e decolorazioni risultanti dall’azione di prodotti ossidanti, tenuta di colore e usura dovuta all’attrito della

materia su diverse superfici. Le deformazioni del rivestimento rimasto per più di 24h senza acqua (Non svuotate mai completamente la vostra piscina).

3) Filtro: Garanzia di 2 anni sui prodotti non montati: vasca, tappo di svuotamento, collare, valvola multivie…. Non sono coperti da garanzia: problemi di impermeabilità dovuti ad una pressione di utilizzo

superiore alla pressione massima autorizzata (v. istruzioni filtro).

4) Skimmer: : Garanzia di 2 anni sui giunti impermeabili.

5) Struttura in legno: Garanzia di 10 anni contro il deterioramento e l’attacco degli insetti. Non sono coperti da garanzia: i cambiamenti di colore del legno dovuti agli effetti climatici, le deformazioni naturali

(fenditure, screpolature che non danneggino in nessun caso la resistenza meccanica del legno). La garanzia non copre i difetti di montaggio o di stoccaggio che causano la deformazione delle lamine della parete

(montaggio effettuato molto tempo dopo avere aperto il pacco), la deformazione dei assi dovuta alla pressione dell’acqua che non alteri in alcun modo la resistenza meccanica della piscina.

IMPORTANTE: La SAV viene trattata esclusivamente nei punti vendita.

Per applicare la garanzia bisogna essere in possesso dello: scontrino fiscale/ prova d’acquisto.

- Buono di garanzia.

- Riferimento del pezzo difettoso.

MSG

MIS

MSD

MSS

• Schéma général de l’installation d’une piscine • Allgemeine Darstellung der Montagearbeiten des Schwimmbads

• Algemeen overzicht van de installatie van een zwembad • General diagram for installing a swimming pool

• Esquema general de instalación de la piscina • Schema generale dell’installazione di una piscina

• 3 types d’installation possibles • 3 mögliche Montagearten • 3 soorten installatie zijn mogelijk

• 3 installation options • 3 tipos de instalación posibles • 3 tipi possibili di installazione

• Installation hors-sol.

• Montage des Aufstellbeckens.

• Bovengrondse installatie

• Out-of-ground installation

• Instalación sobre suelo.

• Installazione fuori terra

• Installation semi-enterrée

ATTENTION : Dispositif de sécurité

obligatoire (bâche, alarme, barrière...)

• Halb versenktes Schwimmbad

ACHTUNG: Obligatorische

Sicherheitsvorrichtung

(Plane, Alarm, Absperrung, ...)

• Halﬁngebouwde installatie

LET OP: veiligheidsvoorziening verplicht

(afdekzeil, alarm, hek...)

• Half-buried installation

NOTE: Compulsory safety equipment

(tarpaulin, alarm, barrier...)

• Instalación semienterrada

ATENCIÓN: Dispositivo de seguridad

obligatorio (toldo, alarma, barrera…)

• Installazione semi-interrata

ATTENZIONE : Dispositivo di sicurezza

obbligatorio (telone, allarme, barriera...)

• Installation enterrée

ATTENTION : Dispositif de

sécurité obligatoire (bâche, alarme,

barrière...)

• Eingebautes Schwimmbad

ACHTUNG: Obligatorische

Sicherheitsvorrichtung

(Plane, Alarm, Absperrung, ...)

• Ingebouwde installatie

LET OP: veiligheidsvoorziening

verplicht (afdekzeil, alarm, hek...)

• In-ground installation

NOTE: Compulsory safety equip-

ment (tarpaulin, alarm, barrier...)

• Instalación enterrada

ATENCIÓN: Dispositivo de segu-

ridad obligatorio (toldo, alarma,

barrera…)

• Installazione interrata

ATTENZIONE: Dispositivo di

sicurezza obbligatorio (telone,

allarme,barriera...)

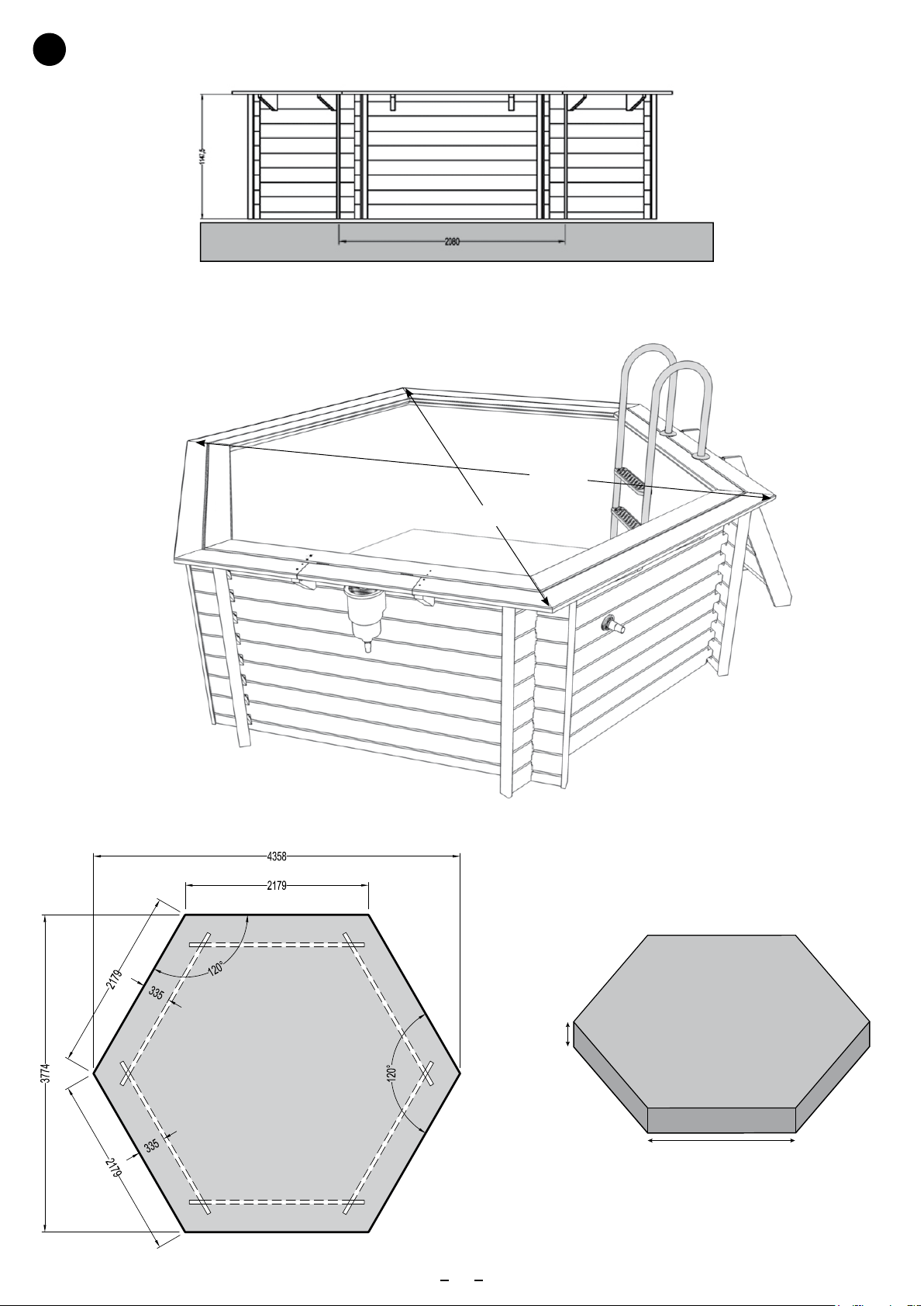

12,35 m²

2179

10 cm

minimum

410 - H120 cm

• 10 cm minimum

• mindestens 10 cm

• minimaal 10 cm

• 10 cm minimum

• 10 cm como mínimo

• 10 cm minimo

410 cm

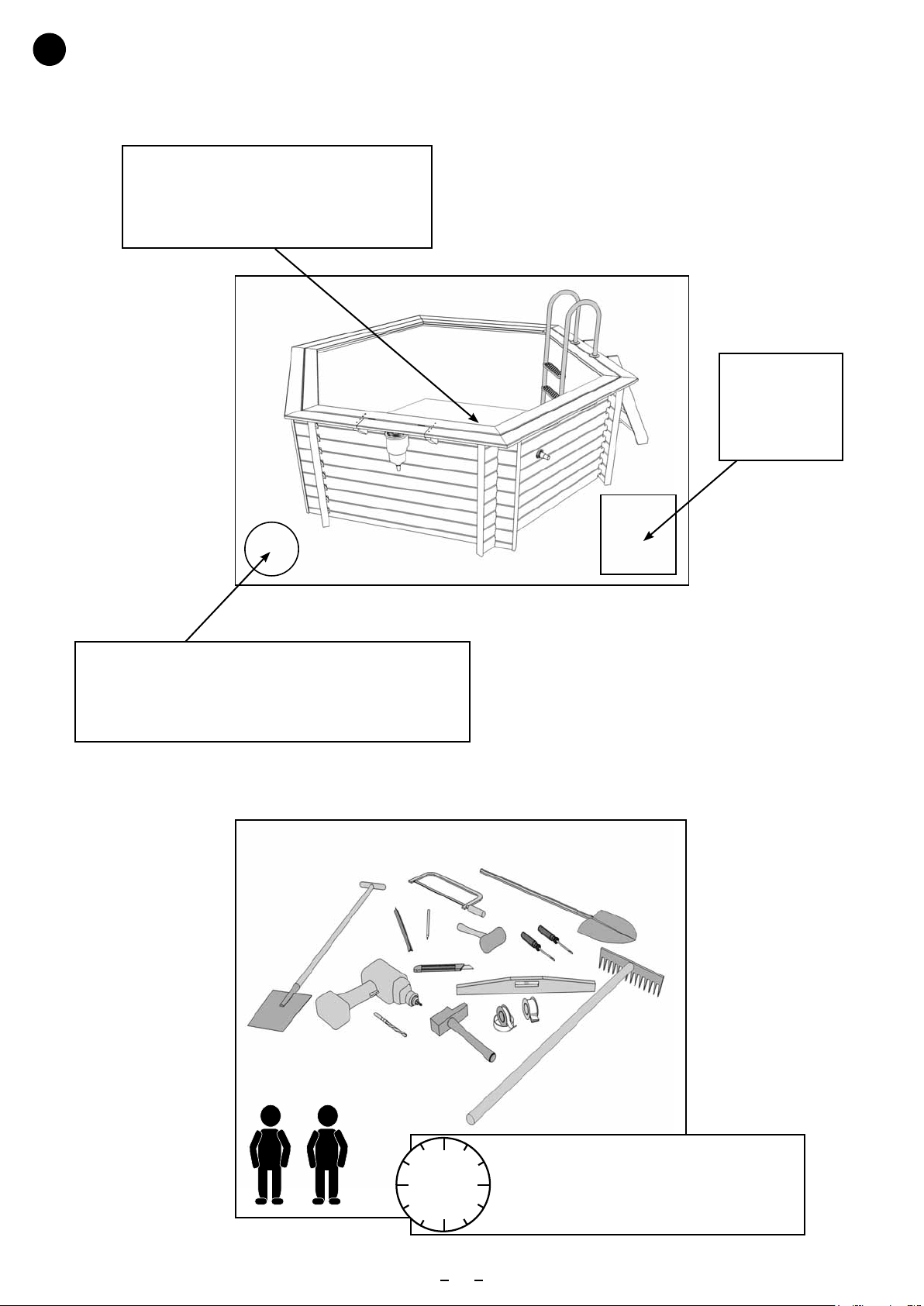

• Comment interpréter cette notice • So ist diese Anleitung zu lesen

• Uitleg bij deze handleiding • How to interpret this notice

• Interpretación de estas instrucciones • Come interpretare il foglietto illustrativo

• Opération de montage à effectuer

• Durchzuführende Montagearbeiten

• Te verrichten montagehandeling

• Assembly to be carried out

• Operación de montaje a realizar

• Come effettuare il montaggio

• Sachet quincaillerie à utiliser

• Beutel mit den zu verwendenden Eisenwaren

• Te gebruiken zakje ijzerwaren

• Hardware kit to be used

• Bolsa de tornillería que se ha de utilizar

• Sacchetto degli attrezzi da utilizzare

• Hors mise en eau et dalle béton

• Ohne Wasserbefüllung und Bodenplatte

• Aanleg betonnen fundering en vullen niet inbegrepen

• Excluding lling with water and installation of concrete slab

• Fuera de puesta en agua y base de hormigón

• Escluso immersione in acqua e lastra in cemento

• Outillage

• Werkzeuge

• Gereedschap

• Tools

• Herramientas

• Utensileria

72H

• Principe de la piscine entérrée ou semi enterrée

Avant de débuter le montage, assurez vous que vous disposez bien de l’ensemble des pièces.

IMPORTANT : Si vous choisissez d’enterrer ou semi enterrer votre piscine, veillez à positionner votre pompe et le groupe de ltration au même niveau que la piscine

dans un local fermé et étanche. Pour le bon fonctionnement du groupe de ltration, celui-ci doit toujours se trouver au dessous du niveau d’eau.

ATTENTION : pour une piscine enterrée ou semi enterrée vous devez, avant la première mise en eau, vous équiper d’un système de sécurité conforme aux normes

exigées dans votre pays, pour vous prévenir des noyades.

• Prinzip eines eingebauten oder halb versenkten Schwimmbads

Überprüfen Sie vor Beginn der Montagearbeiten bitte, dass Sie über alle erforderlichen Teile verfügen.

WICHTIG: Wenn Sie sich für einen Einbau oder halb versenkten Aufbau Ihres Schwimmbads entscheiden, achten Sie bitte darauf, die Pumpe und die Filtergruppe auf

der gleichen Höhe wie das Schwimmbad in einem geschlossenen und dichten Raum in der Erde zu verlegen. Für den ordnungsgemäßen Betrieb der Filtergruppe muss

sich diese stets unterhalb des Wasserpegels benden.

ACHTUNG: Bei einem eingebauten oder halb versenkten Schwimmbad müssen Sie vor der ersten Wasserbefüllung zunächst ein Sicherheits- und Schutzsystem

erwerben und installieren, das den in Ihrem Land geltenden Normen und Vorschriften entspricht, um Unfälle durch Ertrinken optimal vorbeugen zu können.

• Principe van het halngebouwde zwembad

Ga eerst na of u alle onderdelen in uw bezit heeft voordat u met de montage begint.

BELANGRIJK: Als u ervoor kiest het zwembad half in te bouwen, dan dient u de pomp en de lterinstallatie op hetzelfde niveau onder de grond te plaatsen als het

zwembad, in een gesloten en waterdichte ruimte. Om een correcte werking te garanderen dient de lterinstallatie zich altijd onder het waterniveau te bevinden

ATTENTIE: in verband met verdrinkingsgevaar dient u een halngebouwd zwembad, voordat u het voor de eerste maal met water vult, uit te rusten met

veiligheidssystemen volgens de in uw land geldende normen

• Key points on the partially sunk swimming pool

Before you begin to assemble the pool, make sure that you have all the necessary parts.

IMPORTANT: If you choose to partially sink your swimming pool, make sure that you embed the pump and the ltration unit at the same level as the pool in an

enclosed, waterproof place. To ensure that the ltration unit works efciently, it must always be positioned below the level of the water.

CAUTION: In the case of a partially sunk swimming pool, before you put any water into the pool, you must have a safety system in place for the prevention of

drowning, which complies with your national safety standards

• PEl principio de la piscina semienterrada

Antes de iniciar el montaje, compruebe si dispone de todas las piezas.

IMPORTANTE : Si elige semienterrar la piscina, procure enterrar la bomba y el grupo de ltraje al mismo nivel que la piscina en un local cerrado y estanco. Para el

buen funcionamiento del grupo de ltraje, éste siempre debe encontrarse por debajo del nivel del agua.

ATENCIÓN : Para piscinas semienterradas, antes del primer llenado, debe disponer de un sistema de seguridad conforme a las normas vigentes en su país, con el n

de evitar que alguien se pueda ahogar.

• Piscina seminterrata

Prima di cominciare il montaggio, assicuratevi di disporre di tutti i pezzi.

IMPORTANTE : Se scegliete di seminterrare la vostra piscina, fate attenzione a interrare la pompa e il gruppo di ltrazione allo stesso livello della piscina, in un locale

chiuso e stagno. Per il buon funzionamento del gruppo di ltrazione, questo deve sempre trovarsi sotto il livello dell’acqua.

ATTENZIONE : per una piscina seminterrata dovete, prima di riempirla d’acqua per la prima volta, equipaggiarvi di un sistema di sicurezza conforme alle norme

richieste nel vostro paese, in modo da prevenire il pericolo di annegamento.

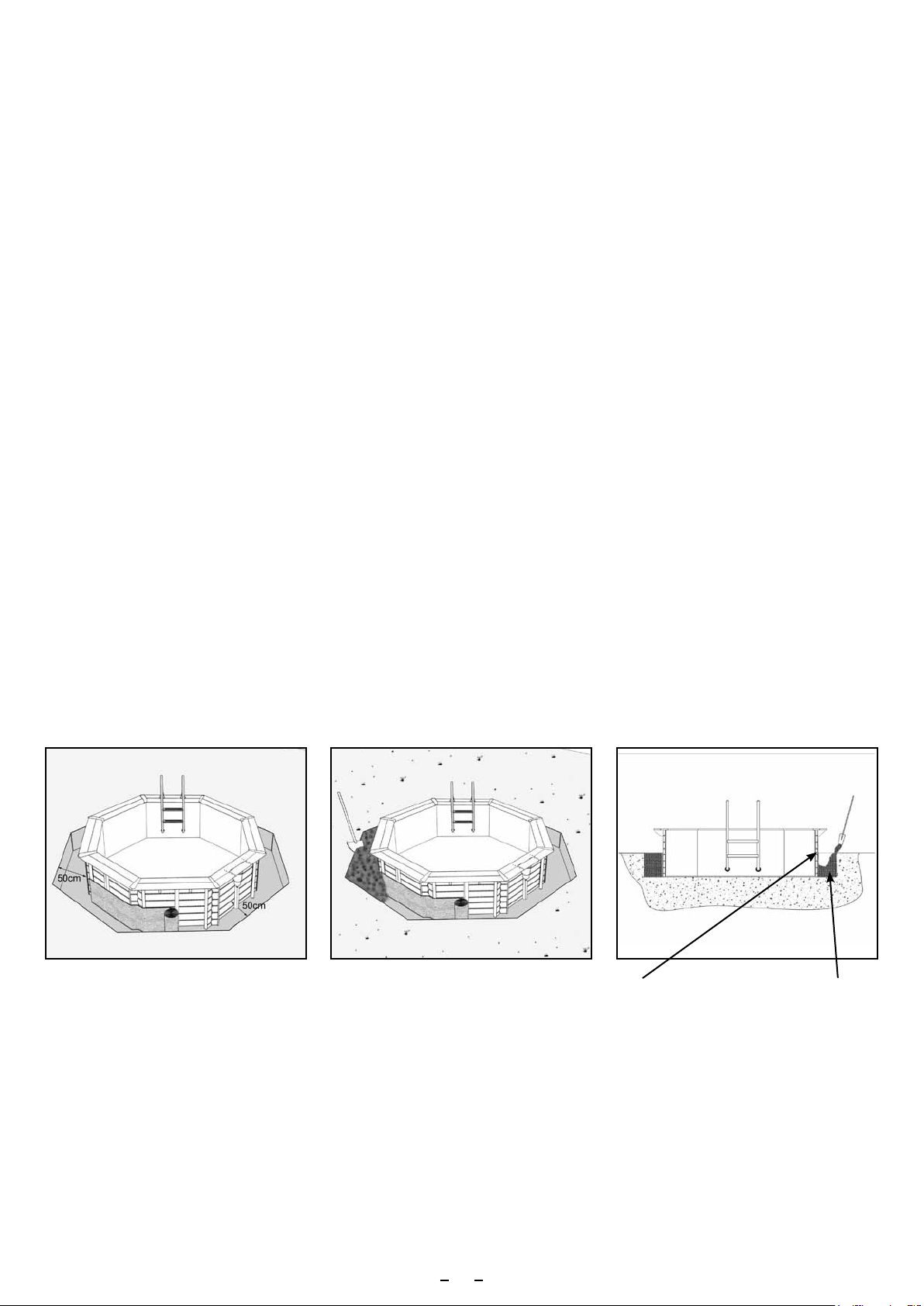

• Poser un lm plastique alvéolé isolant (non fourni) sur

la paroi extérieure pour drainer les eaux de pluie. La

hauteur du lm doit correspondre au niveau du remblai.

• Bringen Sie auf der Außenwand eine isolierende

Kunststofffolie (nicht im Lieferumfang enthalten) für die

Abweisung von Regenwasser an. Die Höhe der Folie muss

exakt der Höhe der Aufschüttung entsprechen.

• Breng om de buitenwand een laag isolerende kunststof

noppenfolie aan (niet meegeleverd) om het regenwater

af te voeren. De hoogte van de folie moet overeenkomen

met de diepte van de kuil.

• Place an insulating plastic honeycomb liner (not provided)

on the outer sides of the pool to drain off rainwater. The

height of the liner must correspond to the level of the

bank of gravel.

• Coloque una lámina de plástico aislante alveolada

(no viene incluida) sobre la pared exterior para drenar el

agua de lluvia. La altura de la película debe corresponder

al nivel del terraplén

• Posare una membrana plastica alveolata isolante

(non fornita) sulla parete esterna per drenare le acque

piovane. L’altezza della membrana deve corrispondere

al livello del terrapieno

• Remplir le pourtour de la piscine avec des gravilllons.

Attention à ne pas déformer la structure lors du

remblai.

• Befüllen Sie den äußeren Umfang des Schwimmbads

mit Kies. Achten Sie bei der Aufschüttung bitte darauf,

die Holzstruktur während dieser Arbeiten nicht zu

verformen.

• Vul de ruimte rondom het zwembad op met aarde. Let

erop dat hierbij de vorm van het zwembad intact blijft

• Fill in the edges of the pool with gravel. Be careful that

you do not damage the structure whilst doing this

• Rellene el contorno de la piscina con gravilla. Procure

que no se deforme la estructura al construir el

terraplén

• Riempire il perimetro della piscina con della ghiaia.

Attenzione a non deformare la struttura fuori il

terrapieno

• Film isolant type DELTA MS

• Isolierfolie vom Typ Delta MS

• Isolerende folie type DELTA MS

• Delta MS insulating lm

• Lámina aislante tipo DELTA MS

• Pellicola isolante tipo delta MS

• Remblai

• Aufschüttung

• Geul

• bank of gravel

• Terraplén

• Terrapieno

2a - Principe d’assemblage. Utiliser la pièce martyre pour l’emboîtement de tous les madriers.

2b - Mettre à niveau le premier rang de madrier.

2c - Contrôler la géométrie à l’aide d’un mètre ruban (10m).

2d - Contrôler la géométrie à l’aide d’un mètre ruban (10m).

2e - Positionner le madrier de refoulement. Il peut se placer à droite ou à gauche du skimmer.

2f - Positionner le madrier inférieur skimmer.

2g - Installer le skimmer.

2h - Positionner le madrier supérieur skimmer et les madriers supérieurs restant.

2i - Vérier le niveau de la structure.

2j - Coller l’adhésif double face (non fourni) sur le skimmer.

2k - Poser le joint skimmer.

3a - Tracer les emplacements des consoles.

3b - Tracer le pré-perçage des consoles sur la paroi skimmer.

3c - Positionnement des consoles.

3d - Fixer les butées en bois pour la trappe skimmer.

3e - Après avoir recouvert la partie letée de téfon, visser la vanne d’arrêt dans le corps du skimmer. Fermer la vanne.

SOMMAIRE :

- Préparation du sol

- Montage paroi

- Vissage consoles

- Installation rails

- Installation feutre et liner

- Découpe buse et skimmer

- Montage des margelles pin

- Echelles

4a - Percer les rails aux dimensions (3 cm des extrémités puis tous les 20 cm environ). Les rails peuvent s’adapter pour obtenir la longueur necessaire.

4b - Visser le premier rail du liner.

4c - Tracer l’angle à découper.

4d - Découper les angles selon le schéma.

5a - Mettre en place le feutre de protection.

5b - Découper le feutre de protection à l’aide d’un cutter ou d’une paire de ciseau.

5c - Mettre en place le liner.

5d - Faire coïncider les angles du liner avec ceux de la structure.

5e - Accrocher le liner dans la lèvre du rail.

5f - Contrôler le positionnement du liner et supprimer les plis les plus grossiers au fond de la piscine sur les parois.

5g - Contôler le positionnement du liner et supprimer les plis sur les parois.

5h - Mettre en eau sur 2 cm de hauteur.

5i - Supprimer tous les plis.

5j - Remettre en eau.

6a - Arrêter la mise en eau sous la buse de refoulement.

6b - Positionner la buse de refoulement de l’intérieur de la piscine.

6c - Découper le liner au niveau de la buse en laissant un jeu de 2 mm environ.

6d - Recouvrir la partie letée des embouts à l’aide du ruban Téon dans le sens anti-horaire. Minimum 20 tours.

6e - Visser l’un des embouts au refoulement, l’autre sous le skimmer.

6f - Installer l’un des tuyaux au refoulement et le xer à l’aide d’un collier métallique.

6g - Disposer l’autre extrémité du tuyau dans la piscine et remettre en eau.

6h - Marquer l’emplacement du joint skimmer.

6i - Installer le joint et le cadre de skimmer. La visserie fournie se trouve dans le colis du skimmer.

6j - Découper le liner à l’intérieur du cadre skimmer.

6k - Hauteur d’eau correcte à mi-hauteur du skimmer (après mise en place de la ltration).

6l - Poser les prols de nition. S’assurer que le prol se place à 2 cm environ sous la margelle.

8a - Mettre à niveau l’échelle. Pour cela, chasser l’air sous les marches si nécessaire.

8b - Fixer l’étiquette d’avertissement concernant la vigilange des adultes à l’aide de clous soit sur la paroi de la piscine, soit à proximité

immédiate du bassin.Fixer également l’étiquette concernant l’échelle extérieure sur l’un des montants à l’aide de clous.

Dans le cas de l’utilisation d’une bâche de sécurité,

penser à centrer l’échelle inox sur la margelle.

• (voir page 28)

1a- Marquer au sol le positionnement de la structure avec une marge de 50 cm pour faciliter le contrôle de la

géométrie.

1b -

Couler une dalle béton à la dimension précisée en page 12, d’une épaisseur de 10 cm minimum

1c - Orienter la piscine de façon à positionner l’entrée du skimmer face aux vents dominants an d’optimiser

l’évacuation des particules en surface. Pour cela, utiliser provisoirement le premier rang de madrier.

Un demi madrier doit être à l’aplomb du skimmer.

La présence d’une dalle béton est impérative pour la validation de la garantie.

1a- Am Boden die Position des Schwimmbads mit einem Rand von 50 cm markieren, um die geometrische

Kontrolle zu erleichtern.

1b -

Eine min. 10 cm starke Bodenplatte mit den auf Seite 12 angegebenen Maßen ausführen.

1c - Richten Sie die Struktur zu den vorherrschenden Winden hin aus und verwenden Sie hierzu vorübergehend

die erste Reihe der Bohlen. Eine halbe Bohle muss sich in lotrechter Richtung zum Skimmer benden.

Damit die Garantie in Kraft tritt, muss eine Bodenplatte ausgeführt sein.

2a - Prinzip des Zusammenbaus. Verwenden Sie hierbei das Schlagwerkzeug zum Einfügen aller Bohlen.

2b - Führen Sie eine Nivellierung auf der Höhe der ersten Reihe der Bohlen durch.

2c - Kontrollieren Sie die ordnungsgemäße Geometrie mithilfe eines Metermaßes (10 m).

2d - Kontrollieren Sie die ordnungsgemäße Geometrie mithilfe eines Metermaßes (10 m).

2e - Bringen Sie die Staubohle an. Sie kann rechts oder links vom Skimmer angebracht werden.

2f - Bringen Sie die untere Bohle des Skimmers an.

2g - Installieren Sie den Skimmer.

2h - Bringen Sie die obere Bohle des Skimmers und die restlichen oberen Bohlen an.

2i - Überprüfen Sie die Höhe der Struktur.

2j - Kleben Sie das doppelseitige Klebeband (nicht im Lieferumfang enthalten) auf den Skimmer.

2k - Setzen Sie die Skimmer-Dichtung ein.

3a - Markieren Sie die Anbringungsorte der Konsolen.

3b - Markieren Sie die Anbringungsorte der Konsolen auf der Seitenwand des Skimmers.

3c - Bringen Sie die Konsolen an.

3d - Befestigen Sie die Holzanschläge für die Skimmer-Klappe.

3e - Nach Abdeckung des gewundenen Bereichs mit Teon den Absperrschieber mit Gewinde in den Skimmer-Körper schrauben. Das Ventil schließen.

INHALTSVERZEICHNIS:

- Vorbereitung der Bodenplatte

- Montage der Seitenwände

- Verschraubung der Konsolen

- Installation der Schienen

- Installation von Vlies und Folie

- Zuschnitt der Düse und des

Skimmers

- Installation des Beckenrands

- Leitern

4a - Bohren Sie die Schienen gemäß den Abmessungen an (3 cm von den äußeren Enden und anschließend etwa alle 20 cm). Die Schienen können auf die

erforderliche Länge angepasst werden.

4b - Schrauben Sie die erste Schiene der Schwimmbadfolie.

4c - Markieren Sie den abzuschneidenden Winkel.

4d - Schneiden Sie die Winkel gemäß der Darstellung ab.

5a - Legen Sie das Schutzvlies aus.

5b - Schneiden Sie das Schutzvlies mithilfe eines Cutters oder einer Schere zu.

5c - Legen Sie die Schwimmbadfolie aus.

5d - Die Ecken der Schwimmbadfolie müssen mit den Winkeln des Schwimmbads zusammenfallen.

5e - Befestigen Sie die Schwimmbadfolie in der Schienenleiste.

5f - Kontrollieren Sie die ordnungsgemäße Anbringung der Schwimmbadfolie und entfernen Sie die größten Faltenbildungen am Boden des Schwimmbads und an

den Seitenwänden.

5g - Kontrollieren Sie die ordnungsgemäße Anbringung der Schwimmbadfolie und entfernen Sie die Faltenbildungen an den Seitenwänden.

5h - Füllen Sie Wasser bis zu einer Höhe von etwa 2 cm ein.

5i - Entfernen Sie die vorhandenen Falten.

5j - Befüllen Sie mit Wasser.

6a - Unterbrechen Sie die Wasserbefüllung unterhalb der Staudüse.

6b - Bringen Sie die Staudüse auf der Innenseite des Schwimmbads an.

6c - Schneiden Sie den Liner auf der Höhe der Düse zu und lassen Sie hierbei einen Spielraum von etwa 2 cm stehen.

6d - Decken Sie den gewundenen Bereich der Ansätze mithilfe eines Teonbandes gegen den Uhrzeigersinn ab. Mindestens 20 Umwicklungen.

6e - Schrauben Sie einen der Ansätze in die Staudüse, den anderen unter den Skimmer.

6f - Installieren Sie einen der Schläuche in der Staudüse und befestigen Sie ihn mithilfe eines Metallrings.

6g - Legen Sie das andere Ende des Schlauches in das Schwimmbad und führen Sie eine Wasserbefüllung durch.

6h - Markieren Sie den Anbringungsort der Dichtung des Skimmers.

6i - Installieren Sie die Dichtung und den Rahmen des Skimmers.

6j - Schneiden Sie den Liner auf der Innenseite des Skimmer-Rahmens zu.

6k - Exakte Höhe auf halber Höhe des Skimmers (nach Anbringen der Filterung).

8a - Führen Sie die Nivellierung der Leiter durch. Hierzu muss die unterhalb der Stufen vorhandene Luft ggf. ausgetrieben werden.

8b - Befestigen Sie das Warnschild für die Beaufsichtigung durch Erwachsene mithilfe von Nägeln an der Seitenwand des Schwimmbads oder in unmittelbarer

Nähe des Beckens. Befestigen Sie ebenfalls das Etikett über die Außenleiter an einer der Stützen mithilfe von Nägeln.

Wenn eine Schutzplane verwendet wird, daran denken,

die Edelstahlleiter am Beckenrand zu zentrieren.

• (siehe Seite 28)

2a - Montageprincipe. Gebruik altijd het hulpstuk om de balken goed op elkaar te laten aansluiten.

2b - Maak de eerste rij balken waterpas.

2c - Controleer de afmetingen met behulp van een meetlint (10m).

2d - Controleer de afmetingen met behulp van een meetlint (10m).

2e - Plaats de balk met de instroomopening. Deze kan rechts of links van de skimmer worden geplaatst.

2f - Plaats de onderbalk van de skimmer.

2g - Installeer de skimmer.

2h - Plaats de bovenbalk van de skimmer en de overige bovenste balken.

2i - Controleer of de constructie waterpas is.

2j - Plak het dubbelzijdige plakband (niet meegeleverd) op de skimmer.

2k - Bevestig de afdichting van de skimmer.

3a - Markeer de plaats van de draagsteunen.

3b - Markeer de te boren gaten voor de draagsteunen op het wanddeel met de skimmer.

3c - Bevestig de draagsteunen.

3d - Bevestig de steunhoutjes voor het skimmerluik.

3e - Bekleed de schroefdraad van de afsluitkraan met teon en schroef deze vervolgens in de skimmer. Sluit de kraan.

KORT OVERZICHT:

- Voorbereiden van de ondergrond

- Opbouw van de wanden

- Bevestigen van de draagsteunen

- Installeren van de foliestrips

- Aanbrengen van vilt en folie

- Uitsnijden van instroomopening

en skimmer

- Montage van de grenen

zwembadrand

- Trappen

4a - Boor de benodigde gaten in de strips (3 cm van de uiteinden en vervolgens om de ca. 20 cm). De strips kunnen op maat worden gezaagd.

4b - Schroef de eerste foliestrip vast.

4c - Markeer de hoek waarlangs de strip moet worden afgesneden.

4d - Snijd de hoeken volgens het schema.

5a - Leg het beschermvilt.

5b - Snijd het beschermvilt op maat met behulp van een stanleymes of een schaar.

5c - Leg de folie op zijn plaats.

5d - Zorg ervoor dat de hoeken van de folie overeenkomen met de hoeken van de constructie.

5e - Haak de folie in de uitsparing van de strips.

5f - Controleer of de folie goed is aangebracht en strijk op de bodem en langs de wanden de belangrijkste plooien glad.

5g - Controleer of de folie goed is aangebracht en strijk de belangrijkste plooien langs de wanden glad.

5h - Vul het zwembad met 2 cm water.

5i - Strijk alle plooien glad.

5j - Vul het zwembad met water.

6a - Stop met vullen als het water bijna de instroomopening heeft bereikt.

6b - Druk het instroommondstuk van binnenuit in het gat.

6c - Snijd een gat in de folie rond het mondstuk en houd daarbij ca. 2 mm speling.

6d - Bekleed de schroefdraad van de koppelstukken met teontape. Draai hierbij tegen de klok in en maak minimaal 20 slagen.

6e - Schroef een van de koppelstukken in het instroommondstuk en de andere aan de onderkant van de skimmer.

6f - Bevestig een van de slangen aan het instroommondstuk met behulp van een metalen ring.

6g - Laat het andere uiteinde van de slang in het zwembad hangen en vul het bad verder met water.

6h - Markeer de positie van de skimmeropening.

6i - Bevestig de afdichting en het kader van de skimmer. De benodigde schroeven zijn meegeleverd in de doos van de skimmer.

6j - Snijd de folie uit de binnenkant van het kader.

6l - Breng de afwerkproelen aan. Let erop dat de proelen ca. 2 cm onder de zwembadrand eindigen.

8a - Zorg dat de trap waterpas is. Let er daarbij op dat zich geen luchtbellen onder de treden bevinden.

8b - Bevestig het waarschuwingspaneel met betrekking tot het toezicht door volwassenen met spijkers op de wand van het zwembad of er vlakbij.

Bevestig ook het etiket over het opbergen van de buitentrap op een van de zijkanten van de trap.

Als u gebruikt maakt van een zwembadafdekking,

denk er dan aan dat de stalen trap zich precies

in het midden van het randsegment moet bevinden.

• (zie pagina 28)

1a- Teken op de grond de vorm van de constructie af; houd hierbij een marge van 50 cm aan om de controle van

de afmetingen te vergemakkelijken.

1b -

Giet een betonvloer van de op pagina 12 aangegeven afmetingen en met een dikte van

minimaal 10 cm.

1c - Plaats het zwembad zo dat de overheersende windrichting op de opening van de skimmer gericht is, zodat

deeltjes aan de oppervlakte optimaal worden weggeblazen. Gebruik hiervoor de tijdelijk gelegde eerste rij

balken.De wand met de skimmer begint met een halve balk.

De aanwezigheid van een betonnen fundering is een voorwaarde voor het verkrijgen van

garantie.

1a- Mark out the position of the structure on the ground allowing a 50 cm margin so that it is easier to check

your measuring.

1b - Make a concrete slab to the dimensions detailed on page 12; it must be a minimum

thickness of 10 cm.

1c - Position the swimming pool so that the skimmer will be facing the prevailing wind, which guarantees the

most efcient removal of particles from the surface. For that, to temporarily use the rst rank of plank.

A half plank must be plumb with the skimmer.

You must have a concrete slab in place if your guarantee is to be validated

2a - Key point for assembling the structure. Do not hammer directly on to the planks when tting them together;

use the cale (the protective piece of wood).

2b - Put in the bottom row of planks.

2c - Check your measurements are accurate with a 10m tape.

2d - Check your measurements are accurate with a 10m tape.

2e - Position the plank for the backwash inlet, It can be placed to the right or the left of the skimmer.

2f - Position the lower plank for the skimmer.

2g - Install the skimmer.

2h - Position the upper skimmer plank and the remaining upper planks.

2i - Check that the structure is level.

2j - Stick double-sided adhes

2k - Put in the skimmer seals.

3a - Mark in where the brackets will go.

3b - Mark in the pre-drilling points for the brackets on the skimmer side of the pool.

3c - Position the brackets.

3d - Secure the wooden stops for the skimmer ap.

3e - Once you have put Teon tape round the tting that has been fed through, screw the stop valve that has been fed through into the body of the skimmer.

Shut off the valve.

SUMMARY :

- Preparing the ground

- Erecting the sides of the pool

- Screwing in the brackets

- Installing the tracks

- Installing the felt underlay and

the liner

Cutting out the liner, tting the

backwash inlet nozzle and the skimmer

- Assembly of the pine edging

- The ladders

4a - Drill the tracks according to the measurements (3 cm from the ends and then approximately every 20 cm). The tracks can be adjusted to the required

length.

4b - Screw in the rst track of the liner.

4c - Mark in where the corner cut is to be made.

4d - Cut the corners according to the diagram.

5a - Put the protective felt underlay in place.

5b - Cut out the felt underlay using a Stanley knife or a pair of scissors.

5c - Put the liner in place.

5d - Fit the corners of the liner into the corners of the structure.

5e - Hook the liner on to the lip of the track.

5f - Check the position of the liner and smooth out the biggest creases on the bottom of the pool towards the sides.

5g - Check the position of the liner and smooth out the creases on the sides of the pool.

5h - Fill the pool with water to a depth of 2 cm.

5i - Smooth out all the creases.

5j - Resume lling with water.

6a - Stop lling when the water is just below the backwash inlet nozzle.

6b - Position the backwash inlet nozzle from the inside of the pool.

6c - Cut out the liner for the backwash inlet nozzle, leaving about 2 mm play around it.

6d - Bind the ends of the ttings that have been fed through with Teon tape, working in an anti-clockwise direction. Wrap round at least 20 times.

6e - Screw one of the ends to the backwash inlet and the other one under the skimmer.

6f - Install one of the pipes to the backwash inlet and secure it in place using a metal collar.

6g - Put the other end of the pipe into the swimming pool and resume lling with water.

6h - Mark in the position of the skimmer seal.

6i - Put in the skimmer seal and the frame. The screws provided are in the skimmer pack.

6j - Cut out the liner on the inside of the skimmer frame

6k - The water is at the correct level when it is halfway up the skimmer (after you have put in the lter).

8a - Put the ladder in position. To do that, expel the air from the steps if necessary.

8b - Nail the warning notice regarding the need for adult supervision either to the side of the pool or within very close proximity of the pool.

You should also nail the notice about the exterior ladder to one of the posts.

If using a safety tarpaulin, make sure to centre

the stainless steel ladder on the edging

• (see page 28)

8a - Nivelar la escalera. Para ello, expulsar el aire bajo los peldaños, si fuera necesario.

8b - Clavar la etiqueta de aviso que se reere a la vigilancia de los adultos, bien en la pared de la piscina o en las proximidades inmediatas de la misma.

Clavar igualmente la etiqueta que se reere a la escalera exterior, sobre uno de los montantes.

En caso de utilizar una lona de seguridad,

centrar la escalera de acero inoxidable

sobre el borde.

• (ver página 28)

1a - Marcar en el suelo el emplazamiento de la estructura con un margen de 50cm para facilitar el control de la

geometría.

1b - Colocar la losa de hormigón de la medida especicada en la página 12,

de un espesor de 10 cm como mínimo

1c - Orientar la piscina de manera que la entrada del skimmer esté de frente a los vientos dominantes para

optimizar la evacuación de las partículas de la supercie.

Medio tablón debe estar en posición vertical respecto del skimmer.

Es necesario que haya una base de hormigón para que tenga validez la garantía.

2a - Principio de ensamblaje. Utilizar la pieza maestra para que encajen todos los tablones.

2b - Nivelar la primera la de tablones.

2c - Controlar la geometría con la ayuda de una cinta métrica de 10 m.

2d - Controlar la geometría con la ayuda de una cinta métrica de 10 m.

2e - Colocar el tablón del retorno del agua. Puede colocarse a la derecha o a la izquierda del skimmer.

2f - Colocar el tablón inferior del skimmer.

2g - Instalar el skimmer.

2h - Colocar el tablón superior del skimmer, así como los tablones superiores restantes.

2i - Vericar el nivel de la estructura.

2j - Pegar el adhesivo de doble cara (no incluido) en el skimmer.

2k - Colocar la junta del skimmer.

3a - Marcar los emplazamientos de las consolas.

3b - Marcar las preperforaciones de las consolas en la pared del skimmer.

3c - Colocación de las consolas.

3d - Fijar los topes de madera para la trampilla del skimmer.

3e - Después de haber recubierto la parte roscada de teón, atornillar la válvula de bloqueo al cuerpo del skimmer. Cerrar la válvula de bloqueo.

ÍNDICE:

- Preparación del suelo

- Montaje de la pared

- Atornillado de las consolas

- Instalación de los rieles

- Instalación del eltro y del

revestimiento

- Recorte para tobera y skimmer

- Montaje de los bordes de pino

- Escaleras

4a - Perforar los rieles según las dimensiones (a 3 cm de los extremos y luego cada 20 cm aproximadamente). Los rieles pueden adaptarse para obtener la

longitud necesaria.

4b - Atornillar el primer riel del revestimiento.

4c - Marcar el ángulo que se vaya a cortar.

4d - Cortar los ángulos según el esquema.

5a - Colocar el eltro de protección.

5b - Cortar el eltro de protección con un cúter o unas tijeras.

5c - Colocar el revestimiento.

5d - Hacer coincidir los ángulos del revestimiento con los de la estructura.

5e - Enganchar el revestimiento al labio del riel.

5f - Controlar que el revestimiento esté bien colocado y eliminar los pliegues más grandes del fondo en dirección a las paredes.

5g - Controlar que el revestimiento esté bien colocado y eliminar los pliegues de las paredes.

5h - Echar unos 2 cm de agua.

5i - Eliminar todos los pliegues

5j - Volver a echar agua.

6a - Detener la entrada de agua cuando llegue bajo la boquilla de retorno.

6b - Colocar la boquilla de retorno desde el interior de la piscina.

6c - Recortar el revestimiento al nivel del boquilla dejando una holgura de unos 2 mm aproximadamente.

6d - Recubrir la parte roscada de los racores con una cinta de Teón en sentido contrario a las agujas del reloj. 20 vueltas como mínimo.

6e - Atornillar uno de los racores al retorno y el otro debajo del skimmer.

6f - Instalar uno de los tubos al retorno y jarlo con la ayuda de una abrazadera metálica.

6g - Colocar el otro extremo del tubo en la piscina y llenar de agua.

6h - Marcar el emplazamiento de la junta del skimmer.

6i - Instalar la junta y el bastidor del skimmer. La tornillería suministrada se encuentra en el paquete del skimmer.

6j - Recortar el revestimiento del interior del bastidor del skimmer.

6k - La altura correcta del agua es a media altura del skimmer (tras la colocación de la ltración).

Other ubbink Swimming Pool manuals

ubbink

ubbink 7524430 Quick start guide

ubbink

ubbink 430 - H120 cm Quick start guide

ubbink

ubbink 300x300-H126 cm Quick start guide

ubbink

ubbink UrbanPool Quick start guide

ubbink

ubbink 7524580 Quick start guide

ubbink

ubbink 610 User manual

ubbink

ubbink 7524860 Quick start guide

ubbink

ubbink 7524610 Quick start guide

ubbink

ubbink NorthWood 450 User manual

Popular Swimming Pool manuals by other brands

Intex

Intex Ultra XTR 128933GH owner's manual

GRE

GRE NATURE POOL Assembly lnstructions

GRE

GRE Mango instruction manual

ROUND Pools

ROUND Pools AMBASSADOR installation manual

Endless Pools

Endless Pools SwimCross owner's manual

Intex

Intex Mystic Unicorn Spray Pool manual

GRE

GRE EVORA PLUS 800009 Assembly instructions

Bestway

Bestway FAST SET 57448 owner's manual

Polygroup

Polygroup SUMMER WAVES 3D FAMILY POOL instructions

Polygroup

Polygroup Summer Waves Maintenance Kit owner's manual

Trevi

Trevi 230 Assembly instructions

Procopi

Procopi Wooden Pools Rectangular Pro installation instructions

Wehncke

Wehncke 12070 instructions

Swim'n Play

Swim'n Play 7" XL Assembly instructions

BWT

BWT Pool'N Box Junior Installation and operating instructions

Swim & Fun

Swim & Fun KRETA XL POOL 1930 user manual

Bestway

Bestway Family Pool owner's manual

GRE

GRE Maldivas manual

ubbink 7524410 Quick start guide

Popular Swimming Pool manuals by other brands
