uebe Visomat medic home User manual

medic home
Aneroid-Blutdruckmessgerät mit Stethoskop
Aneroid blood pressure monitor with stethoscope
Gebrauchsanweisung
Instructions for Use

deutsch deutsch
DE-2 DE-3
Bestimmungsgemäße Verwendung A Inhaltsverzeichnis
Sicherheitshinweise
Bedienung des Gerätes
Was Sie über Blutdruck wissen sollten
Technische Informationen
Bestimmungsgemäße Verwendung
Pflege des Gerätes
Garantie
Wichtige Patientenhinweise
Gerätebeschreibung
Der systolische und diastolische Blutdruckwert
Messfehler und ihre Ursachen
Wichtige technische Hinweise
Wichtige Anwendungshinweise
Warum Sie unterschiedliche Werte messen
Warum regelmäßig Blutdruck messen?
Was sind normale Blutdruckwerte?
Technische Daten
Original-Ersatzteile und Zubehör
Messtechnische Kontrolle
Zeichenerklärung
Entsorgung
Anlegen des Stethoskops
Manschette aufpumpen
Blutdruck messen
Vielen Dank, dass Sie sich für das Oberarmblutdruckmessgerät viso-
mat medic home (nachfolgend auch als Gerät bezeichnet) entschieden
haben.
Diese Gebrauchsanweisung soll dem Benutzer helfen, das Blutdruck-
messen mit Stethoskop sicher und effizient anzuwenden. Sie muss mit
dem Produkt aufbewahrt und ggf. weitergegeben werden. Das Gerät
muss entsprechend den in dieser Gebrauchsanweisung enthaltenen
Verfahren verwendet werden und darf nicht für andere Zwecke einge-
setzt/benutzt werden.
Es ist wichtig, dass Sie die gesamte Gebrauchsanweisung lesen und
verstehen, bevor Sie das Gerät verwenden. Beachten Sie insbesondere
das Kapitel „Wichtige Anwendungshinweise“ auf Seite 9.
B
C
D
E
A
F
G
1.
2.
1.
2.
3.
4.
5.
6.
1.
2.
3.
4.
1.
2.
3.
4.
5.
6.
7.
3
4
5
7
9
10
11
11
12
13
13
13
14
15
16
16
17
17
18
18
19
20
Anlegen der Manschette
Kundenservice
Das Gerät ist vorgesehen für die auskultatorische Messung des systo-
lischen und diastolischen Blutdrucks am Oberarm.
Die auskultatorische Messung ist das medizinische Standardverfahren
zur Blutdruckmessung bei Erwachsenen und Kindern. Bitte beachten
Sie dazu die entsprechenden Sicherheitshinweise.
Durch das Aufpumpen der Manschette mittels Pumpball wird der Blut-
fluss in der Oberarmarterie unterbrochen. Während des Entlüftungs-
vorgangs werden mit Beginn des Blutflusses in der Arterie pochende
Geräusche durch das Stethoskop hörbar. Bei Beginn der Geräusche
wird die Systole festgestellt, mit dem letzten hörbaren Ton wird die
Diastole erkannt. Nach Feststellung beider Werte kann die Manschette
komplett entlüftet werden.

deutsch deutsch
DE-4 DE-5
SicherheitshinweiseSicherheitshinweise BB
• Die Bestimmung der Diastole kann bei verschiedenen Patienten
zu unterschiedlichen Messergebnissen führen. Bitte beachten Sie
dazu nachfolgende Empfehlungen internationaler medizinischer
Gremien:
- Gemäß gegenwärtiger Empfehlungen wird Phase 5 (K5*) der
Korotkoff-Geräusche als Standardverfahren bei Erwachsenen
und Jugendlichen über 12 Jahren herangezogen. K5* tritt mit dem
letzten hörbaren Ton ein, siehe Seite 12 Blutdruck messen.
- Bei schwangeren Patienten ist K5* anzuwenden, in Ausnahme-
fällen - wenn nach komplettem Entlüften der Manschette noch
Korotkoff-Geräusche zu hören sind - ist es ratsam, K4** für die
Bestimmung des diastolischen Blutdrucks heran zu ziehen. Das
richtige Messverfahren sollte auf jeden Fall in Absprache mit ei-
nem Arzt ermittelt werden.
- Zur Messung bei Kindern im Alter von 3 bis 12 Jahren wird emp-
fohlen, K4** der Korotkoff-Geräusche zur Bestimmung der Di-
astole zu verwenden.
*K5 ist die Phase, bei der die Korotkoff-Geräusche nicht mehr hör-
bar sind.
**K4 ist der Punkt, bei dem die mit dem Stethoskop gehörten Töne
sich verändern vom klar schlagenden zum dumpf schlagenden
Geräusch.
1. Wichtige Patientenhinweise
• Das Gerät verfügt über keine Druckbegrenzung bei 150 mmHg und
sollte deshalb bei Säuglingen nur von medizinischen Fachkreisen
angewendet werden!
• Auf keinen Fall darf die Manschette auf oder über einer kritischen
Stelle, z. B. Wunde, Aneurysma etc. oder an einem Arm mit arte-
riovenösem Shunt angelegt werden, Verletzungsgefahr! Eine Ver-
sorgung durch einen intravaskularen Zugang (Infusion) oder ande-
re medizinische Überwachungsgeräte könnten unter Umständen
unterbrochen werden.
• Verwenden Sie Manschetten-Blutdruckmessgeräte nicht ohne
Rücksprache mit Ihrem Arzt, wenn Sie unter Dialysebehandlung
stehen, Antikoagulanzien, Thrombozytenaggregationshemmer
oder Steroide einnehmen. Unter diesen Bedingungen können inne-
re Blutungen verursacht werden.
• Durch die Luftschläuche besteht die Gefahr des Strangulierens.
Gerät daher nicht unbeaufsichtigt Kindern überlassen.
• Auf der Seite einer Brustamputation bei gleichzeitiger Entfernung
der Lymphknoten der Achselhöhle darf keine Blutdruckmessung
erfolgen.
• Besprechen Sie die Messwerte mit Ihrem Arzt. Beurteilen Sie die
Messergebnisse nicht selbst. Verändern Sie auf keinen Fall von
sich aus die vom Arzt verschriebene Dosierung der Arzneimittel!
• Beachten Sie vor Ihren Selbstmessungen das Kapitel „Wichtige
Anwendungshinweise“ Seite 9.
• Das Gerät darf nur mit der dafür vorgesehenen Manschette und
Zubehörteilen betrieben werden (siehe Original-Ersatzteile und
Zubehör Seite 17). Bei Verwendung anderer Manschetten und
• Die Manschette darf nur am Oberarm angewendet werden und kei-
nesfalls an anderen Gliedmaßen.
liegt. Eine falsche Manschettengröße kann zu ungenauen Mess-
werten führen. Verschiedene Manschettengrößen finden Sie auf
Seite 17 unter Zubehör.
• Bitte prüfen Sie vor dem Anlegen der Manschette, ob Ihr Armum-
fang innerhalb des auf der Manschette angegebenen Bereiches
2. Wichtige technische Hinweise

deutsch deutsch
DE-6 DE-7
Bedienung des Gerätes C Sicherheitshinweise
B
Zubehörteile kann es zu falschen Messergebnissen kommen. Bei
Schäden durch fremdes Zubehör erlischt die Garantie!
• Öffnen oder verändern Sie auf keinen Fall das Gerät oder die Man-
schette. Wenn das Gerät geöffnet war, muss es einer messtech-
nischen Kontrolle durch eine legitimierte Institution unterzogen
werden.
• Zur Vermeidung ungenauer Messwerte halten Sie bitte die vorge-
sehenen Betriebs- und Lagerbedingungen ein. Siehe Technische
Daten Seite 16.
• Das Gerät enthält empfindliche Teile und muss vor starken Tem-
peraturschwankungen, Feuchtigkeit, Staub und direktem Sonnen-
licht geschützt werden.
• Überprüfen Sie nach einem Sturz oder Schlag gegen das Manome-
ter, ob sich der Zeiger noch am Nullpunkt ± 3 mmHg befindet. Der
Zeiger muss freigängig über den gesamten Bereich der Skala sein.
Bei Beschädigungen muss das Gerät technisch überprüft werden.
Siehe Seite 17 Messtechnische Kontrolle.
• Bei Störungen oder Fehlfunktionen beachten Sie bitte die Hinwei-
se zur Fehlerbehebung ab Seite 15 oder wenden Sie sich an den
Kundenservice (siehe Seite 16).
• Das Gerät ist stoßsicher nach DIN EN ISO 81060-1.
• Das Gerät ist nicht wasserdicht. Tauchen Sie es niemals in Wasser
oder andere Flüssigkeiten ein. Wenn Flüssigkeit in das Gerät ein-
dringt, kann das zu schweren Beschädigungen und Funktionsstö-
rungen führen.
Arterienmarkierung
Messpfeil für den Armumfang
Markierung für den
Armumfang
Luftschlauch
Manschette
Ohrbügel
Luftanschluss
Pumpball
Ohroliven
Luftablassschraube
Manometer mit Anzeigeskala
Stethoskopmembran
1. Gerätebeschreibung
1 7
7
2 8
8
39
9
4
5
6
6
10
10
11
12
11
12
Arterienmarkierung
Stethoskop-
membran
1
2 3
4
5

deutsch deutsch
DE-8 DE-9
Bedienung des GerätesBedienung des Gerätes CC
Markierungen auf dem Blutdruckmessgerät
16
27
3
4
8
9
5
Ursprungsland
Stoßsicher nach
DIN EN ISO 81060-1
TÜV Süd Product Service,
München
Messbereich 0-300 mmHg
Produktname
Seriennummer
Skala: 1 Teilstrich = 2 mmHg
Hersteller
Maßeinheit für Blutdruck
(Millimeter Quecksilbersäule)
2. Wichtige Anwendungshinweise
Um aussagekräftige Blutdruckwerte zu erhalten, achten Sie bitte vor
und während der Messung auf nachfolgende Punkte:
• Alkohol-, Nikotin- oder Koffeingenuss mindestens eine Stunde vor
dem Messen einstellen.
• Die Messung muss mit beruhigtem Kreislauf durchgeführt werden.
Halten Sie vor der Messung mindestens 5 Minuten Ruhe ein. Je nach
Schwere der vorangegangenen Anstrengung kann dies sogar bis
zu einer Stunde erfordern.
• Oberarm frei machen, auf keinen Fall darf die Kleidung den Blut-
fluss in oder aus dem Arm behindern, da dies den Blutdruck an
der Messstelle beeinträchtigt und zu falschen Messwerten führen
kann.
• Die Körperhaltung muss entspannt sein:
• Während der Messung nicht bewegen oder sprechen.
• Atmen Sie ruhig und tief. Atem nicht anhalten.
- Setzen Sie sich dazu an einen Tisch (möglichst Höhe eines Essti-
sches, kein Couchtisch!).
- Legen Sie Ihren kompletten Unterarm auf, die Handinnenfläche
weist nach oben.
- Lehnen Sie Ihren Rücken an der Stuhllehne an.
- Füße auf den Boden aufstellen, Beine nicht überkreuzen.
• Die Manschettengröße ist passend zum Oberarm auszuwählen.
Prüfen Sie vor der Messung Ihren Oberarmumfang und vergleichen
Sie diesen mit der Manschettengröße (Aufdruck auf der Manschet-
te). Der Umfang sollte mittig am Oberarm an der umfangreichsten
Stelle gemessen werden. Zu kleine Manschetten führen zur über-
höhten Ermittlung der Blutdruckwerte.
1
2
3
5
6 4
7
8
9

deutsch deutsch
DE-10 DE -11
Bedienung des GerätesBedienung des Gerätes CC
• Um Seitendifferenzen auszuschließen und vergleichbare Messer-
gebnisse zu erhalten, ist es wichtig, Blutdruckmessungen immer
am gleichen Arm durchzuführen. Besprechen Sie mit Ihrem Arzt,
welche Seite er Ihnen für Ihre Messungen empfiehlt.
• Führen Sie Ihre täglichen Blutdruckmessungen immer ungefähr
zur selben Uhrzeit durch.
• Blutdruck ist keine feste Größe. Dieser kann sich bei Patienten in-
nerhalb weniger Minuten um mehr als 20 mmHg nach oben oder
unten verändern.
• Oberarm freimachen.
- winkeln Sie den Arm leicht an
- der Oberarmmuskel wird leicht angespannt
- dadurch nimmt der Umfang des Armes leicht zu
• Die Manschette soll so fest anliegen, dass noch 2 Finger zwischen
Arm und Manschette passen. Tipp:
• Ziehen Sie jetzt das freie Manschettenende straff und schlagen Sie
es fest über den Klettverschluss.
• Prüfen Sie, ob der Pfeil auf der Manschette
innerhalb der weißen Markierung für den
Armumfang liegt (Bild 3). Falls das nicht
zutrifft ist die Manschette zu klein oder zu
groß.
• Legen Sie den Arm mit der Manschette locker ausgestreckt auf ei-
nen Esstisch und halten Sie ihn während der Messung unbedingt
ruhig, sprechen Sie nicht. Die Handinnenfläche weist nach oben.
• Verschließen Sie das Luftablassventil, indem Sie die Luftablass-
schraube zudrehen.
• Mittels Pumpball die Manschette aufpumpen, bis der Zeiger auf der
Skala einen Wert anzeigt, der etwa 30 mmHg oberhalb des zu er-
wartenden systolischen Blutdruckwertes liegt.
• Legen Sie den Ohrbügel des Stethoskops so an,
dass die Ohroliven fest in den Ohren sitzen. Für
den einwandfreien Sitz des Stethoskops lassen
sich die Rohre des Ohrbügels drehen. Drehen Sie
am besten die Ohroliven leicht nach vorn.
• Schieben Sie die Manschette über den Ober-
arm, bis die Unterkante der Manschette 2-3
cm oberhalb der Armbeuge liegt (Bild 1).
• Bei Anwendung am linken Arm läuft der
Luftschlauch in der Mitte der Armbeuge zum
Gerät, damit ist die 4 cm lange Arterienmar-
kierung mittig über der Pulsstelle platziert
(Bild 2).
• Bei Anwendung am rechten Arm muss die
Manschette so weit nach links verdreht
werden, bis die Arterienmarkierung auf der
Pulsstelle liegt. Der Luftschlauch verläuft
dann an der Innenseite des Oberarms.
Bitte prüfen Sie vor dem Anlegen der Manschette, ob Ihr Armumfang
innerhalb des auf der Manschette angegebenen Bereiches liegt. Eine
falsche Manschettengröße kann zu ungenauen Messwerten führen.
Bitte prüfen Sie vor dem Anlegen der Manschette, ob Ihr Armumfang
innerhalb des auf der Manschette angegebenen Bereiches liegt. Eine
falsche Manschettengröße kann zu ungenauen Messwerten führen.
3. Anlegen der Manschette
4. Anlegen des Stethoskops
5. Manschette aufpumpen
Bild 1
Bild 2 Pulsstelle
Bild 3

deutsch deutsch
DE-12 DE-13
Was Sie über Blutdruck wissen sollten D Bedienung des Gerätes
C
• Pumpen Sie bei unbekannten Blutdruckwerten bis ca. 250 mmHg
auf. Sollten Sie dennoch deutlich pochende Geräusche im Stethos-
kop hören, pumpen Sie weiter, bis keine Töne mehr wahrzunehmen
sind.
• Drehen Sie langsam die Luftablassschraube und lassen Sie da-
durch die Luft aus der Manschette.
• Der Zeiger des Manometers läuft langsam zurück. Durch das Dre-
hen der Luftablassschraube kann die Luftablassgeschwindigkeit
variiert werden. (Empfehlung der WHO: 2-3 mmHg/Sekunde) Be-
obachten Sie jetzt genau den Zeigerlauf auf der Skala und achten
Sie auf die Geräusche, die Sie mit dem Stethoskop hören.

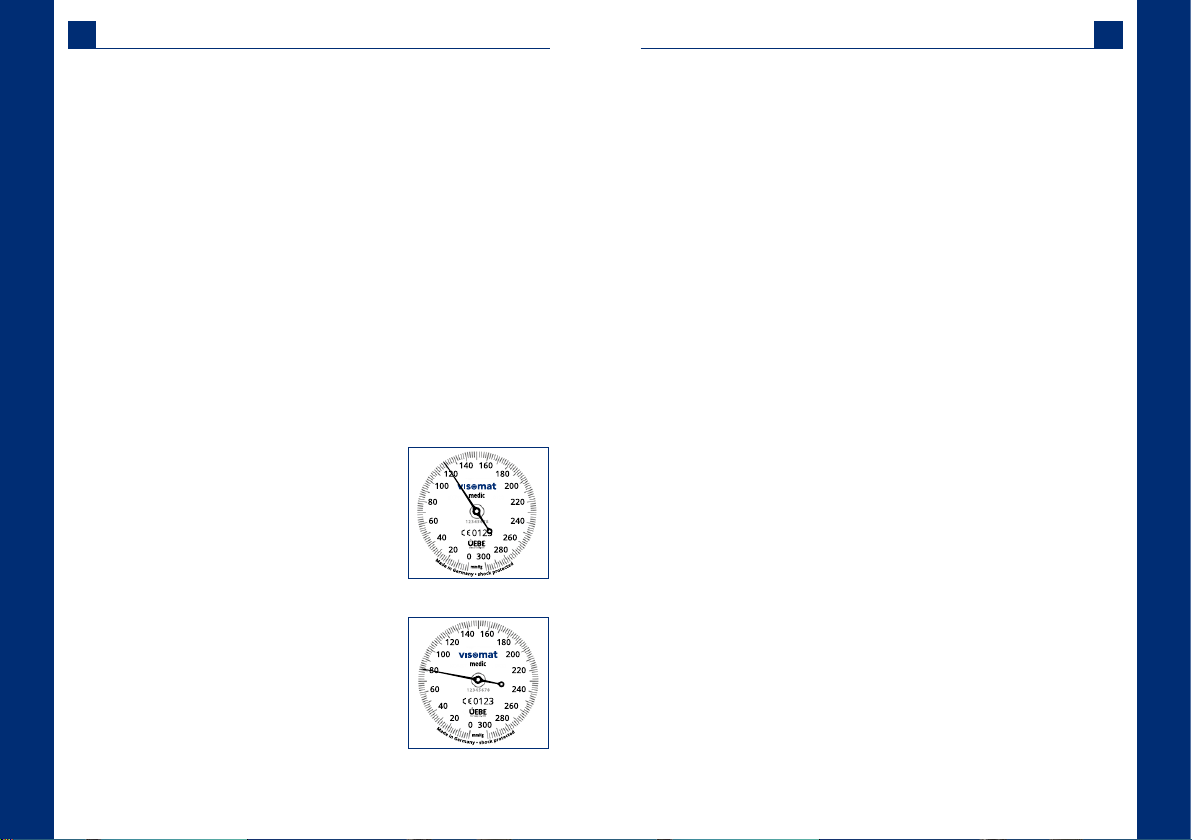

• Beim ersten deutlich pochenden Ton lesen
Sie den systolischen Blutdruckwert auf der
Skala ab und merken sich den Wert (Bild 1).
• Hören Sie auf das rhythmische Klopfen in
Ihrem Stethoskop. Beim Verschwinden der
Töne bzw. beim letzten hörbaren Ton lesen
Sie den diastolischen Blutdruckwert auf der
Skala ab und merken sich diesen ebenfalls
(Bild 2).
• Öffnen Sie nach dem Ablesen der Diastole
die Luftablassschraube, um die restliche
Luft aus der Manschette abzulassen. Neh-
men Sie die Manschette nach kompletter
Entlüftung ab.
Vor der Blutdruckmessung beachten Sie bitte die Wichtigen Anwen-
dungshinweise auf der Seite 9.
6. Blutdruck messen
Bild 2
Bild 1
Herz- und Blutkreislauf haben die wichtige Aufgabe, alle Organe und
Gewebe des Körpers ausreichend mit Blut zu versorgen und Stoff-
wechselprodukte abzutransportieren. Das Herz zieht sich dazu in re-
gelmäßigem Rhythmus etwa 60-80 mal pro Minute zusammen und
dehnt sich wieder aus. Der Druck des strömenden Blutes, der beim Zu-
sammenziehen (Kontraktion) des Herzens auf die Arterienwände ent-
steht, wird als Systole bezeichnet. Der Druck in der darauf folgenden
Erschlaffungsphase, wenn sich das Herz wieder mit Blut füllt, wird als
Diastole bezeichnet. Bei Ihrer täglichen Messung ermitteln Sie beide
Werte.
Unser Blutdruck reagiert wie ein empfindliches Messinstrument auf
äußere und innere Einflüsse. Er variiert ständig, beeinflusst von geis-
tigen, körperlichen und Umgebungs-Einflüssen und ist niemals kons-
tant.
Ursachen für schwankende Blutdruckwerte können sein: Bewegung,
Sprechen, Essen, Alkohol- und Nikotingenuss, Nervosität, innere An-
spannung, Gefühlsregungen, Raumtemperatur, kürzliches Urinieren
oder Stuhlgang, Umgebungseinflüsse wie Bewegungen und Geräu-
sche, etc. Auch Wetterumschwünge und Klimawechsel können sich
auswirken.
Dies macht auch verständlich, dass häufig beim Arzt gemessene Wer-
te höher sind als jene, die Sie zu Hause in gewohnter Umgebung er-
halten.
Auch die Tageszeit hat einen Einfluss auf die Höhe des Blutdruckes.
Tagsüber sind die Werte am höchsten, im Laufe des Nachmittags und
1. Der systolische und diastolische Blutdruckwert
2. Warum Sie unterschiedliche Werte messen
3. Warum regelmäßig Blutdruck messen?

deutsch deutsch
DE-14 DE-15
Technische Informationen E Was Sie über Blutdruck wissen sollten
D
des Abends sinken sie leicht. Während des Schlafens sind sie niedrig
und steigen nach dem Aufstehen relativ schnell an.
Einmalige und unregelmäßige Messungen sagen daher kaum etwas
über den tatsächlichen Blutdruck aus. Eine zuverlässige Beurteilung
ist nur möglich, wenn regelmäßig Einzelmessungen durchgeführt
werden. Besprechen Sie die Messwerte mit Ihrem Arzt.
Falls Sie keine Messergebnisse erhalten, überprüfen Sie bitte, ob fol-
gende Ursachen zugrunde liegen könnten. Wiederholen Sie gegebe-
nenfalls die Messung nach einer kurzen Erholung des Blutkreislaufs im
Arm, ruhen Sie dazu ca. 3-5 Minuten.
1. Messfehler und ihre Ursachen
Aufgetretener
Fehler
Mögliche Ursache Abhilfe
Leise oder gar
keine Pulstöne
Stethoskopmembran
liegt nicht auf der
Pulsstelle.
Stethoskopmembran neu
platzieren, evtl. durch Fach-
händler oder Arzt einweisen
lassen.
Schlauch geknickt. Schlauch prüfen.
Ohroliven verstopft. Ohroliven reinigen.
Störgeräusche
im Stethoskop
Bewegen des Armes
oder des Körpers
während der Mes-
sung
Bewegen Sie den Arm nicht
Sprechen Sie nicht.
Manschette
wird nicht
aufgepumpt
Ablassventil wurde
nicht verschlossen
Luftablassschraube zudre-
hen.
Falsche Mess-
werte
Falsche Manschet-
tengröße
Messen Sie Ihren Ar-
mumfang in der Mitte des
Oberarms und vergleichen
Sie diesen mit den Angaben
auf der Manschette.
Ungewöhnliche
Messwerte
Falsche Manschet-
tengröße. Bewegen
bzw. Sprechen
während der Mes-
sung. Ruhezeit nicht
eingehalten.
Bedingungen prüfen und
Messung nach 3 Minuten
wiederholen.
4. Was sind normale Blutdruckwerte?
Die Weltgesundheitsorganisation (WHO) hat folgende Grenzwerte in
mmHg (Millimeter Hydrargyrum/Quecksilber) für die Einordnung der
Blutdruckwerte zusammengestellt.
Verändern Sie auf keinen Fall von sich aus die vom Arzt verschriebene
Dosierung der Arzneimittel!
Abhängig von Alter, Gewicht und allgemeinem Zustand können die
Blutdruckwerte unterschiedlich sein. Nur ein Arzt kann den für Sie rich-
tigen Blutdruckbereich bestimmen und einschätzen, ob Ihr Blutdruck
ein für Sie gefährliches Niveau erreicht hat. Besprechen Sie Ihre Blut-
druckwerte mit Ihrem Arzt.
Einstufung
WHO 1999
Systolischer Druck
= Oberer Wert
mmHg
Diastolischer Druck
= Unterer Wert
mmHg
Hypertonie Grad 3 ≥ 180 ≥ 110
Hypertonie Grad 2 160 – 179 100 – 109
Hypertonie Grad 1 140 – 159 90 – 99
Hochnormal 130 – 139 85 – 89
Normal 120 – 129 80 – 84
Optimal < 120 < 80

deutsch deutsch
DE-16 DE-17
Technische InformationenTechnische Informationen EE
2. Kundenservice
Eine Reparatur des Gerätes darf nur durch den Hersteller oder eine aus-
drücklich dazu ermächtigte Stelle erfolgen. Bitte wenden Sie sich an:
Folgende Original-Ersatzteile bzw. Zubehör können Sie über den Fach-
handel erhalten:
Für weitere Ersatzteile wenden Sie sich bitte an den Kundenservice
(siehe Seite 16).
Generell wird eine messtechnische Kontrolle im Abstand von 2 Jahren
empfohlen. Gewerbliche Benutzer sind in Deutschland allerdings ge-
mäß „Medizinprodukte-Betreiberverordnung“ dazu verpflichtet.
Technische Änderungen vorbehalten.
• Manschette SS (für Armumfang 14-21 cm)
Art.Nr. 2703005, PZN-05861244
• Manschette SM (für Armumfang 22-32 cm)
Art.Nr. 2703001, PZN-05861184
• Manschette SL (für Armumfang 32-42 cm)
Art.Nr. 2703002, PZN-05861209
• Manschette XXL (für Armumfang 43-55 cm)
Art.Nr. 2703008, PZN-09786249
Bitte das Gerät nur zusammen mit der Manschette einsenden.
UEBE Medical GmbH
Bürgermeister-Kuhn-Straße 22
97900 Külsheim, Deutschland
[email protected]om
www.uebe.com
3. Technische Daten
4. Original-Ersatzteile und Zubehör
5. Messtechnische Kontrolle
Modell: visomat medic home
Gerätetyp: Aneroid-Blutdruckmessgerät mit
Zugbügelmanschette und integriertem
Stethoskop
Gewicht: ca. 200 g ohne Manschette
Messverfahren: Auskultatorische Messung
Mess- und Druckanzei-
genbereich:
0-300 mmHg
Messgenauigkeit: Manschettendruck: ±3mmHg
Seriennummer: Auf dem Gerät befindet sich eine Serien-
nummer, die das Gerät eindeutig iden-
tifiziert. Ersten beiden Ziffern: Herstel-
lungsjahr, dritte Ziffer : Quartal, restliche
Ziffern: fortlaufende Nummer.
Manschetten: Für Anwender von 14-55 cm Armumfang
erhältlich, siehe Seite 17 Zubehör
Betriebsbedingungen: Umgebungstemperatur 10 bis 40 °C
Rel. Luftfeuchtigkeit bis 85% nicht
kondensierend
Lager- und Transportbe-
dingungen:
Umgebungstemperatur -20 bis +60 °C
Rel. Luftfeuchtigkeit 10% bis 95% nicht
kondensierend
Zeit zur Angleichung von
minimaler/maximaler
Lagertemperatur auf
Betriebstemperatur:
2 Stunden
Druckablass: Manuell

deutsch deutsch
DE-18 DE-19
Pflege des Gerätes F Technische Informationen
E
6. Zeichenerklärung
7. Entsorgung
Dieses Produkt hält die Richtlinie 93/42/EWG des Rates
vom 5. September 2007 über Medizinprodukte ein und trägt
das Zeichen CE 0123 (TÜV SÜD Product Service GmbH).
Entsorgen Sie das Produkt am Ende seiner Nutzungsdauer
über den normalen Haushaltsabfall.
Hersteller
Referenznummer = Artikelnummer
Sicherheitshinweise beachten
0123
Zuständige Behörden oder autorisierte Wartungsdienste erhalten auf
Anforderung eine „Prüfanweisung zur messtechnischen Kontrolle“
vom Hersteller.
• Halten Sie das Gerät sauber. Kontrollieren Sie die Sauberkeit nach
dem Gebrauch. Verwenden Sie ein weiches trockenes Tuch zur Rei-
nigung. Verwenden Sie kein Benzin, Verdünner oder andere starke
Lösungsmittel.
• Zum Desinfizieren des Geräts und der Stethoskopmembran wird
zur Vermeidung von Schäden am Kunststoff und Sichtglas Mikro-
zid Sensitive Liquid empfohlen.
• Zur Reinigung der Manschette verwenden Sie bitte ein feuchtes
Tuch mit mildem Seifenwasser.
• Die Manschette kann mit medizinischem Alkohol (70 %) desinfi-
ziert werden.
• Bei der Reinigung darf die Manschette keinen Temperaturen über
40 °C ausgesetzt werden.
• Lassen Sie die Manschette nach der Reinigung gründlich an der
Luft trocknen.
• Vergewissern Sie sich, dass keine Flüssigkeit in den Luftschlauch
gelangt.
• Achten Sie bei der Aufbewahrung darauf, dass keine schweren
Gegenstände auf dem Gerät oder auf der Manschette liegen und
dass der Luftschlauch nicht geknickt wird. Wickeln Sie den Luft-
schlauch nicht zu fest auf.
• Wenn das Gerät bei Temperaturen unter 10 °C oder über 40°C auf-
bewahrt wurde, lassen Sie es mindestens 2 Stunden bei Raumtem-
peratur liegen, bevor Sie es benutzen.
• Manschette nicht sterilisieren oder bleichen.
Bitte geben Sie das Gerät nur zusammen mit der Manschette und der
Gebrauchsanweisung zur Messtechnischen Kontrolle.
Achtung: Ohne Erlaubnis des Herstellers dürfen an diesem Gerät keine
Veränderungen, z. B. Öffnen des Gerätes vorgenommen werden.
Diese kann entweder durch die UEBE Medical GmbH, eine für das Mess-
wesen zuständige Behörde oder durch autorisierte Wartungsdienste
erfolgen. Bitte beachten Sie dazu Ihre nationalen Vorgaben.

deutsch deutsch
DE-20 DE-21
Garantie
G
Das Gerät wurde mit aller Sorgfalt hergestellt und geprüft. Für den
Fall, dass es trotzdem bei Auslieferung Mängel aufweisen sollte, ge-
ben wir eine Garantie zu den nachfolgenden Konditionen:
Während der Garantiezeit von 5 Jahren ab Kaufdatum beheben wir sol-
che Mängel nach unserer Wahl und auf unsere Kosten in unserem Werk
durch Reparatur oder Ersatzlieferung eines mangelfreien Gerätes.
Nicht unter die Garantie fallen die normale Abnutzung von Verschleiß-
teilen oder Schäden, die durch Nichtbeachtung der Gebrauchsanwei-
sung, unsachgemäße Handhabung (z. B. Bruch) und/oder Demontage
des Gerätes durch den Käufer entstehen. Ferner werden durch die Ga-
rantie keine Schadenersatzansprüche gegen uns begründet.
Garantieansprüche können nur in der Garantiezeit und durch Vorlage
des Kaufbeleges geltend gemacht werden. Im Garantiefall ist das Ge-
rät zusammen mit dem Kaufbeleg und Beschreibung der Reklamation
zu senden an:
Die Kosten der Rücksendung des Gerätes in unser Werk trägt der Ein-
sender. Unfrei zurück gesendete Reklamationen werden von UEBE
nicht angenommen.
Die gesetzlichen Ansprüche und Rechte des Käufers gegen den Ver-
käufer (beispielsweise Mangelansprüche, Produzentenhaftung) wer-
den durch diese Garantie nicht eingeschränkt.
Bitte beachten Sie: Im Garantiefall bitte unbedingt den Kaufbeleg bei-
legen.
UEBE Medical GmbH
Service-Center
Zum Schlag 18
97877 Wertheim, Deutschland

english english
EN-22 EN-23
Intended use A Table of contents
Safety instructions
Operating the device
What you should know about blood pressure
Technical information
Intended use
Maintaining the device
Warranty
Important patient information
Device description
The systolic and diastolic blood pressure value
Measuring errors and their causes
Important technical information
Important usage information
Why you measure different values
Why should you measure blood pressure regularly?
What are normal values for blood pressure?
Technical data
Original spare parts and accessories
Metrological inspection
Explanation of symbols
Disposal
Fitting the stethoscope
Inflating the cuff
Measuring blood pressure
Thank you for choosing the visomat medic home upper arm blood pres-
sure monitor (hereinafter also referred to as the device).
These instructions are intended to help the user to use the blood pres-
sure monitor and stethoscope safely and efficiently. They must be kept
with the product and forwarded, if applicable. The unit must be used in
accordance with the procedures contained in these instructions for use
and must not be used for any other purposes.
It is important that you read all the instructions carefully before using
the device. Please pay particular attention to the chapter “Important
usage information“ on page 29.
B
C
D
E
A
F
G
1.
2.
1.
2.
3.
4.
5.
6.
1.
2.
3.
4.
1.
2.
3.
4.
5.
6.
7.
23
24
25
27
29
30
31
31
32
33
33
33
34
35
35
37
37
38
38
39
40
Attaching the cuff
Customer service
The unit is designed for auscultatory measurement of the systolic and
diastolic blood pressure on the upper arm.
The auscultatoric measurement method is the medical standard for
measuring blood pressure in adults and children. Please observe the
relevant safety instructions.
The process of inflating the cuff using the pump ball cuts off the blood
flow in the upper-arm artery. During the deflation process thumping
sounds can be heard through the stethoscope when the blood starts
flowing in the artery again. Systole is determined when the noises be-
gin, and diastole is determined with the last audible sound. The cuff can
be fully deflated when both values have been determined.

english english
EN-24 EN-25
Safety instructionsSafety instructions BB
• Determining the diastole can lead to varying measurement results
in different patients. Please pay attention to the following recom-
mendations of the international medical committees:
- In accordance with current recommendations, phase 5 (K5*) of
the Korotkoff sounds is considered the standard procedure in
adults and children above the age of 12 years. K5* occurs at the
last audible frequency, see page 32 measuring blood pressure.
- In pregnant patients, K5* should be applied. On rare occasions –
if Korotkoff sounds are still audible after completely venting the
cuff – it is advisable to use K4** to determine the diastolic blood
pressure. In any case, the correct measurement method should
be determined in agreement with a doctor.
- To measure blood pressure levels of children between the age of
3 and 12 years, K4** of the Korotkoff sounds should be used to
determine the diastole.
*K5 is the phase in which the Korotkoff sounds cannot be heard
any more.
**K4 is the point at which the frequencies heard through the steth-
oscope change from a clear beating to a muffled thumping sound.
1. Important patient information
• The device does not have any pressure limitation at 150 mmHg and
should therefore only be used for infants by medical experts.
• Do not under any circumstances place the cuff over a critical area,
e.g. a wound, aneurysm, etc. or on an arm with an arteriovenous
shunt. Risk of injury! Any supply via an intravascular access point
(infusion) or other medical monitoring devices could possibly be
interrupted.
• Do not use blood pressure monitors with cuff without first consult-
ing your doctor if you are having dialysis treatment or are taking
anticoagulants, platelet aggregation inhibitors or steroids. Using
the cuff in these circumstances may cause internal bleeding.
• The air hoses pose a strangulation hazard. Do not leave the device
unattended with children.
• Do not take a blood pressure measurement on the same side as a
mastectomy with simultaneous removal of the axilla lymph nodes.
• Discuss the measured values with your doctor. Do not assess the
measurement results yourself. Never change the dose of medi-
cines prescribed by your doctor.
• Before carrying out your self-measurement, please pay attention
to the chapter “Important usage information“ on page 29.
• The unit must only be operated with the cuff and accessories pro-
vided (see “Original spare parts and accessories” on page 37).
Using different cuffs or accessories can lead to incorrect measure-
ment results. The warranty will be invalidated if the unit is dam-
aged by third-party accessories!
• The cuff must only be used on the upper arm and must never be
used on other limbs.
• Before putting on the cuff, please check if your arm circumference
is in the range specified on the cuff band. An incorrect cuff size can
cause imprecise measurement values. Different cuff sizes can be
found on page 37 under accessories.
2. Important technical information
• Never open or modify the device or the cuff. If the unit has been
opened, it must be subjected to a metrological inspection by an
authorised institution.

english english
EN-26 EN-27
Operating the device C Safety instructions
B
• The unit contains sensitive parts and must be protected from ex-
treme temperature fluctuations, humidity, dust and direct sun-
light.
• After dropping or other shocks against the device’s manometer,
check if the pointer is still resting at zero point ± 3 mmHg. The
pointer must move freely across the entire scale. In case of dam-
age, the device needs to be technically inspected. See page 37 me-
trological inspection.
• If the device malfunctions or is faulty, please refer to the trouble-
shooting guide or contact customer service (see page 35).
• The monitor is shockproof in accordance with DIN EN ISO 81060-
1:2012.
• The device is not waterproof. Never immerse it in water or any
other liquids. If liquid enters the device, this may result in serious
damage and may cause malfunctions.
Artery marking
Measurement arrow for arm
circumference
Marking for arm circumference
Air hose
Cuff
Ear clip
Air socket
Pump ball
Earpieces
Deflating button
Pressure gauge with display
dial
Stethoscope diaphragm
1. Device description
1 7
7
2 8
8
39
9
4
5
6
6
10
10
11
12
11
12
Artery marking
Stethoscope
diaphragm
1
2 3
4
5
• To avoid inaccurate readings, please adhere to the intended oper-
ating and storage conditions. See “Technical data” on page 36.

english english
EN-28 EN-29
Operating the deviceOperating the device CC
Markers on the blood pressure monitor
1
6
2
7
3
48
9
5
Country of origin
Shockproof in accordance
with DIN EN ISO 81060-
1:2012.
TÜV Süd Product Service,
Munich
Measurement range
0-300 mmHg
Product name
Serial number
Scale: 1 scale line = 2 mmHg
Manufacturer
Measuring unit for blood
pressure (millimetre mercury
column)
2. Important usage information
For a representative blood pressure value, please observe the follow-
ing points both before and while taking the measurement:
• Do not consume alcohol, caffeine or smoke for at least one hour
before measuring.
• For the measurement the circulation must be calm. Rest for at
least 5 minutes before taking the measurement. Depending on the
previous degree of exertion, you may even need to rest for up to
an hour.
• Expose the upper arm. Under no circumstances may clothes hinder
the blood flow to or from the arm, as this affects the blood pres-
sure at the measuring point and can lead to incorrect readings.
• Body posture must be relaxed:
• Do not move or talk during measuring.
• Breath slowly and deeply. Do not hold your breath.
- Sit at a table (preferably at the height of a dining table, not a cof-
fee table).
- Rest your entire lower arm on the table with the palm facing up-
wards.
- Sit with your back against the backrest of the chair.
- Put your feet on the floor and do not cross your legs.
• The size of the cuff needs to be selected to fit to the upper arm.
Before measuring, check the circumference of your upper arm and
compare it with the size of the cuff (as printed on the cuff). The
circumference should be measured in the middle of the upper arm
at the widest point. Cuffs that are too small cause inflated blood
pressure values.
1
2
3
5
6 4
7
8
9
• In order to exclude side differences and to obtain comparable
measurement results, it is important to always take the measure-

english english
EN-30 EN-31
Operating the deviceOperating the device CC
• Always take your daily blood pressure measurements at around
the same time.
ment on the same arm. Ask your doctor which side it is advisable
for you to measure.
• Blood pressure is not a fixed value. It can go up or down by more
than 20mmHg in patients within a few minutes.
• Expose your upper arm.
- Angle the arm slightly
- Slightly tense the upper arm muscle
- This increases the circumference of the arm slightly
• The cuff should not be too tight. You should
be able to insert two fingers between the
arm and the cuff. Tip:
• Now pull the free end of the cuff tight and close the Velcro fastener.
• Check if the arrow on the cuff is within the
white markers for the arm circumference
(figure 3). If this is not the case, the cuff is
too small or too large.
• Place the arm with the cuff on a table so that it is loosely stretched
out and hold it very still during the measurement, do not talk. The
palm of your hand should be facing upwards.
• Close the air extraction vault by tightening the air drain screw.
• Using the pump ball, inflate the cuff until the needle on the dial
indicates a value which is approx. 30 mmHg above the systolic
blood-pressure value to be expected.
• Fit the ear clip of the stethoscope so that the
earpieces are firmly positioned in the ears. For
a perfect stethoscope fit, turn the arms of the
ear clip. It is recommended to turn the earpieces
forwards slightly.
• Push the cuff onto the arm until the lower
edge of the cuff is 2-3 cm above the crook of
the arm (Figure 1).
• When placed on the left arm, the air hose
runs down the middle of the crook of the
arm to the device. This automatically posi-
tions the 4 cm long artery marking centrally
above the pulse position (Figure 2).
• When placed on the right arm, the cuff must
be rotated to the left until the artery mark-
ing is on the pulse position. The air hose then
runs along the inner side of the upper arm.
Before applying the cuff, please check that the circumference of your
upper arm is within the range specified on the cuff. An incorrect cuff
size could result in inaccurate readings.
Before applying the cuff, please check that the circumference of your
upper arm is within the range specified on the cuff. An incorrect cuff
size could result in inaccurate readings.
3. Attaching the cuff
4. Fitting the stethoscope
5. Inflating the cuff
Figure 1
Figure 2: Pulse
position
Figure 3
• If blood-pressure values are not know, inflate the cuff to approx.
250 mmHg. However, if you can clearly hear thumping sounds in
the stethoscope, continue inflating until no more sounds can be
heard.

english english
EN-32 EN-33
What you should know about blood pressure D Operating the device
C
• Slowly unscrew the air drain screw, thereby letting out the air from
the cuff.
• Thepointerofthemanometerwillslowlyrunbacktoitsneutralposi-
tion.Byturningtheairdrainscrew,thespeedatwhichtheairisvented
canbeadjusted.(RecommendationoftheWHO:2-3mmHg/second)
Now observe exactly the needle excursion on the dial and listen
out for the noises which you can year through the stethoscope.
• On hearing the first clearly thumping sound,
read off the systolic blood-pressure value
on the dial and make a note of the reading
(Fig. 1).
• Listen out for rhythmic knocking in your
stethoscope. When the sounds stop or at the
moment of the last audible sound, read off
the diastolic blood-pressure value on the dial
and make a note of this reading too (Fig. 2).
• After determining the diastole, open the
air drain screw to release the remaining air
from the cuff. Remove the cuff after the air
is completely drained.
Before measuring your blood pressure, please read the important ap-
plication guidelines on page 29.
6. Measuring blood pressure
Figure 2
Figure 1
The circulatory system has the important task of supplying all organs
and tissues in the body with sufficient blood, and of removing metab-
olites. The heart does this by contracting and expanding at a regular
rhythm of around 60-80 times per minute. The pressure created by the
blood flow on the artery walls when your heart contracts is referred
to as systole. The pressure in the subsequent relaxation phase when
the heart fills with blood again is referred to as diastole. In your daily
measurement, you will measure both values.
Our blood pressure responds to internal and external influences like
a sensitive measuring instrument. Affected by mental, physical and
environmental influences, it varies all the time and never remains con-
stant.
Reasons for fluctuating blood pressure values can be: moving, speak-
ing, eating, consuming alcohol or nicotine, nervousness, inner tension,
emotions, room temperature, recent urination or bowel movements,
environmental influences such as movements and sounds, etc. Even
changes in the weather and climate can have an effect on your blood
pressure.
This explains why values measured at the doctor are often higher than
those you obtain at home in your usual environment.
Even the time of day has an effect on your blood pressure. The values
are at their highest during the day. In the course of the afternoon and
in the evening, they drop slightly. They are low while you are sleeping,
but rise again relatively quickly once you get up.
1. The systolic and diastolic blood pressure value
2. Why you measure different values
3. Why should you measure blood pressure regularly?

english english
EN-34 EN-35
Technical information E What you should know about blood pressure
D
One-off and irregular measurements therefore say little about your
actual blood pressure. A reliable assessment is only possible when
measurements are taken regularly. Discuss the measured values with
your doctor.
If you fail to get any measurement results, please check for the fol-
lowing possible causes. If necessary, repeat measurement after the
circulation in the arm has been allowed to recover for a brief period;
rest approx. 3-5 minutes for this purpose.
1. Measuring errors and their causes
Failure en-
countered
Possible cause Corrective action
Soft or no
pulse fre-
quencies
Stethoscope dia-
phragm not lying on
the pulse position.
Reposition the stethoscope
diaphragm; if necessary, have
your specialised dealer or doc-
tor show you how to do this.
tube kinked. Check tube.
Earpieces clogged. Clean earpieces.
Interference
noise in the
stethoscope
Movement of arm or
body during meas-
urement.
Do not move your arm, do not
talk.
Cuff is not
inflated
Deflating valve was
not closed.
Close the air drain screw.
Incorrect
measured
values
Incorrect cuff size. Measure your arm circumfer-
ence in the middle of the upper
arm and compare this with the
details given on the cuff.
Unusual
measured
values
Incorrect cuff size.
Movement or talking
during measure-
ment. Resting time
not observed.
Check conditions and repeat
measurement after 3 minutes.
4. What are normal values for blood pressure?
The World Health Organisation (WHO) established the following lim-
its in mmHg to classify the blood pressure values.
Never change the dose of medicines prescribed by your doctor!
Depending on age, weight and general health, the blood pressure
values can be different. Only a doctor can determine the right blood
pressure range for you and assess whether your blood pressure has
reached a dangerous level for you. Discuss your blood pressure values
with your doctor.
Classification
WHO 1999
Systolic pressure =
top value
mmHg
Diastolic pressure =
bottom value
mmHg
Stage 3 hypertension ≥ 180 ≥ 110
Stage 2 hypertension 160-179 100-109
Stage 1 hypertension 140-159 90-99
High-normal 130-139 85-89
Normal 120-129 80-84
Optimal < 120 < 80
2. Customer service
Device repairs may only be performed by the manufacturer or an ex-
pressly authorised body. Please contact:

english english
EN-36 EN-37
Technical informationTechnical information EE
The following original spare parts and accessories are available from
specialist dealers:
For further spare parts, please contact Customer Service (see Page 35).
Generally, it is recommended that a metrological inspection is per-
formed every two years. However, commercial users in Germany are
obligated to do so in accordance with the “Medical Products Operator
Ordinance” (Medizinprodukte-Betreiberverordnung).
Subject to technical modifications.
• Cuff SS (for arm circumference 14-21 cm)
Part no. 2703005, PZN-05861244
• Cuff SM (for arm circumference 22-32 cm)
Part no. 2703001, PZN-05861184
• Cuff SL (for arm circumference 32-42 cm)
Part no. 2703002, PZN-05861209
• Cuff XXL (for arm circumference 43-55 cm)
Part no. 2703008, PZN-09786249
Please only send the device together with the cuff.
UEBE Medical GmbH
Bürgermeister-Kuhn-Straße 22
97900 Külsheim, Germany
[email protected]om
www.uebe.com
3. Technical data
4. Original spare parts and accessories
5. Metrological inspection
Model: visomat medic home
Unit type: Aneroid blood pressure monitor with
pull-clip cuff and integrated stethoscope
Weight: Approx. 200 g without cuff
Measurement procedure: Auscultatory measurement
Measurement and pres-
sure-display range:
0-300 mmHg
Measurement precision: Cuff pressure: ± 3 mmHg
Serial number: The unit bears a serial number which
provides clear identification. First two
digits: year of manufacture, third digit:
quarter, remaining digits: consecutive
numbering.
Cuff: Available for private users from an arm
circumference of 14-55 cm, see Page 37
Original spare parts and accessories.
Operating conditions: Ambient temperature 10 to 40 °C
Relative humidity up to 85%, non-con-
densing
Storage and transporta-
tion conditions:
Ambient temperature -20 to +60 °C
Relative humidity 10% to 95%, non-con-
densing
Time to adjust from
minimum/maximum
storage temperature to
operating temperature:
2 hours
Deflation: Manual

english english
EN-38 EN-39
Maintaining the device F Technical information
E
6. Explanation of symbols
7. Disposal
This product complies with the Council Directive 93/42/
EC from 5 September 2007 regarding medical devices and
bears the mark CE 0123 (TÜV SÜD Product Service GmbH).
At the end of its service life, you may dispose of the device
with normal household waste.
Manufacturer
Reference number = item number
Observe the safety instructions
0123
Upon request, responsible authorities or authorised maintenance ser-
vices receive a “Test instruction for metrological inspection“ from the
manufacturer.
• Keep the device clean. Check for cleanliness after use. Please use a
soft, dry cloth for cleaning. Do not use benzene, thinners or other
strong solvents.
• To disinfect the device and the diaphragm of the stethoscope, we
advise using Mikrozid Sensitive Liquid to avoid damage to the syn-
thetic material and the sight glass.
• Clean the cuff using a damp cloth with mild soapy water.
• The cuff can be disinfected with medical alcohol (70%).
• Do not expose the cuff to temperatures over 40°C during the clean-
ing process.
• After cleaning, leave the cuff to completely air dry.
• Make sure that liquid cannot get into the air hose.
• Take care when storing the device. Ensure that no heavy objects
are resting on the device or the cuff and that the air hose is not
kinked. Do not wind the air hose too tightly.
• If the device has been stored at temperatures below 10 °C or above
40 °C, allow it to stand at room temperature for at least 2 hours
before using it.
• Do not sterilise or bleach the cuff.
Please only submit the device for metrological inspection together
with the cuff and the instructions for use.
Important: No modifications, e.g. opening the device, may be made to
this device without the manufacturer’s permission.
This can be performed either by UEBE Medical GmbH, an authority re-
sponsible for metrology or an authorised maintenance service. Please
refer to your national regulations.
