UL 96-3 User manual

0099001912E-03
PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE. This manual
will explain how to use the battery charger safely and effectively. Please read and follow
these instructions and precautions carefully.
POR FAVOR CONSERVE ESTE MANUAL DEL USUARIO Y LEALO ANTES DE CADA
USO. En este manual le explica cómo utilizar el cargador de batería de manera segura y
conable. Por favor, lea y siga las siguientes instrucciones y precauciones.
Automatic Battery Charger
Cargador de baterías automático
96-3
OWNERS MANUAL
MANUAL DEL USUARIO

CONTENTS
IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS ..............................................4
PERSONAL SAFETY PRECAUTIONS.......................................................................................................4
PREPARING TO CHARGE.........................................................................................................................5
CHARGER LOCATION...............................................................................................................................5
DC CONNECTION PRECAUTIONS...........................................................................................................5
FOLLOW THESE STEPS WHEN BATTERY IS INSTALLED IN VEHICLE ................................................5
FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE ........................................................5
GROUNDING AND AC POWER CORD CONNECTIONS .........................................................................6
ASSEMBLY INSTRUCTIONS.....................................................................................................................6
CONTROL PANEL ......................................................................................................................................6
OPERATING INSTRUCTIONS ...................................................................................................................7
MAINTENANCE AND CARE.....................................................................................................................10
TROUBLESHOOTING AND ERROR CODES..........................................................................................10
BEFORE RETURNING FOR REPAIRS....................................................................................................12
LIMITED WARRANTY...............................................................................................................................13
WARRANTY CARD...................................................................................................................................14

CONTENIDOS
INSTRUCCIONES IMPORTANTES DE SEGURIDAD – GUARDE ESTAS INSTRUCCIONES...............15
PRECAUCIONES DE SEGURIDAD PERSONAL.....................................................................................15
PREPARACIÓN PARA LA CARGA ..........................................................................................................16
UBICACIÓN DEL CARGADOR.................................................................................................................16
PRECAUCIONES DE CONEXIÓN EN CC...............................................................................................16
SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ COLOCADA EN EL VEHÍCULO............................17
SIGA ESTOS PASOS CUANDO LA BATERÍA SE ENCUENTRE FUERA DEL VEHÍCULO ....................17
CONEXIONES A TIERRA Y ENERGÍA DE CA.........................................................................................17
INSTRUCCIONES DE MONTAJE ............................................................................................................18
PANEL DE CONTROL ..............................................................................................................................18
INSTRUCCIONES DE OPERACIÓN........................................................................................................19
MANTENIMIENTO Y CUIDADO ...............................................................................................................22
LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS Y CODIGOS DE ERROR.....................................22
ANTES DE DEVOLVER A REPARACIONES............................................................................................25
GARANTÍA LIMITADA...............................................................................................................................25
TARJETA DE GARANTÍA..........................................................................................................................26

•4•
1. IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS
1.1 SAVE THESE INSTRUCTIONS – This manual contains important safety and operating instructions.
1.2 Keep out of reach of children.
1.3 Do not expose the charger to rain or snow.
1.4 Use of an attachment not recommended or sold by the battery charger manufacturer may result in a risk
of re, electric shock or injury to persons.
1.5 To reduce the risk of damage to electric plug and cord, pull by the plug rather than the cord when
disconnecting charger.
1.6 An extension cord should not be used unless absolutely necessary. Use of improper extension cord
could result in a risk of re and electric shock. If an extension cord must be used, make sure:
• The pins on plug of extension cord are the same number, size and shape as those of plug on charger.
• The extension cord is properly wired and in good electrical condition.
• The wire size is large enough for AC ampere rating of charger as specied in section 8.
1.7 Do not operate charger with damaged cord or plug – replace the cord or plug immediately.
1.8 Do not operate charger if it has received a sharp blow, been dropped, or otherwise damaged in any way;
take it to a qualied serviceman.
1.9 Do not disassemble charger; take it to a qualied serviceman when service or repair is required. Incorrect
reassembly may result in a risk of electric shock or re.
1.10 To reduce risk of electric shock, unplug charger from outlet before attempting any maintenance or
cleaning. Turning off controls will not reduce this risk.
1.11 WARNING: RISK OF EXPLOSIVE GASES.
a. WORKING IN VICINITY OF A LEAD-ACID BATTERY IS DANGEROUS. BATTERIES GENERATE
EXPLOSIVE GASES DURING NORMAL BATTERY OPERATION. FOR THIS REASON, IT IS OF UTMOST
IMPORTANCE THAT YOU FOLLOW THE INSTRUCTIONS EACH TIME YOU USE THE CHARGER.
b. To reduce risk of battery explosion, follow these instructions and those published by battery
manufacturer and manufacturer of any equipment you intend to use in vicinity of battery.
Review cautionary markings on these products and on engine.
2. PERSONAL SAFETY PRECAUTIONS
2.1 Consider having someone close enough by to come to your aid when you work near a lead-acid battery.
2.2 Have plenty of fresh water and soap nearby in case battery acid contacts skin, clothing, or eyes.
2.3 Wear complete eye protection and clothing protection. Avoid touching eyes while working near battery.
2.4 If battery acid contacts skin or clothing, wash immediately with soap and water. If acid enters eye,
immediately ood eye with running cold water for at least 10 minutes and get medical attention immediately.
2.5 NEVER smoke or allow a spark or ame in vicinity of battery or engine.
2.6 Be extra cautious to reduce risk of dropping a metal tool onto battery. It might spark or short-circuit
battery or other electrical part that may cause explosion.
2.7 Remove personal metal items such as rings, bracelets, necklaces, and watches when working with a lead-
acid battery. A lead-acid battery can produce a short-circuit current high enough to weld a ring or the like to
metal, causing a severe burn.
2.8 Use charger for charging 6V and 12V LEAD-ACID (STD, AGM, GEL or deep-cycle) rechargeable
batteries. It is not intended to supply power to a low voltage electrical system other than in a starter-
motor application. Do not use battery charger for charging dry-cell batteries that are commonly used with
home appliances. These batteries may burst and cause injury to persons and damage to property.
2.9 NEVER charge a frozen battery.
Automatic Battery Charger
OWNERS MANUAL
PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE.
This manual will explain how to use the charger safely and effectively.
Please read and follow these instructions and precautions carefully.
96-3

•5•
3. PREPARING TO CHARGE
3.1 If necessary to remove battery from vehicle to charge, always remove grounded terminal from battery
rst. Make sure all accessories in the vehicle are off, so as not to cause an arc.
3.2 Be sure area around battery is well ventilated while battery is being charged.
3.3 Clean battery terminals. Be careful to keep corrosion from coming in contact with eyes.
3.4 Add distilled water in each cell until battery acid reaches level specied by battery manufacturer. Do not
overll. For a battery without removable cell caps, such as valve regulated lead acid batteries, carefully
follow manufacturer’s recharging instructions.
3.5 Study all battery manufacturer’s specic precautions while charging and recommended rates of charge.
3.6 Determine voltage of battery by referring to car owner’s manual and make sure that output voltage selector
switch is set at correct voltage. If charger has adjustable charge rate, charge battery initially at lowest rate.
4. CHARGER LOCATION
4.1 Locate charger as far away from battery as DC cables permit.
4.2 Never place charger directly above battery being charged; gases from battery will corrode and damage charger.
4.3 Never allow battery acid to drip on charger when reading electrolyte specic gravity or lling battery.
4.4 Do not operate charger in a closed-in area or restrict ventilation in any way.
4.5 Do not set a battery on top of charger.
5. DC CONNECTION PRECAUTIONS
5.1 Connect and disconnect DC output clips only after setting any charger switches to “off” position and
removing AC cord from electric outlet. Never allow clips to touch each other.
5.2 Attach clips to battery and chassis, as indicated in sections 6 and 7.
6. FOLLOW THESE STEPS WHEN BATTERY IS INSTALLED IN VEHICLE
WARNING: A SPARK NEAR THE BATTERY MAY CAUSE A BATTERY EXPLOSION.
TO REDUCE THE RISK OF A SPARK NEAR THE BATTERY:
6.1 Position AC and DC cords to reduce risk of damage by hood, door, or moving engine part.
6.2 Stay clear of fan blades, belts, pulleys, and other parts that can cause injury to persons.
6.3 Check polarity of battery posts. POSITIVE (POS, P, +) battery post usually has larger diameter than
NEGATIVE (NEG, N, –) post.
6.4 Determine which post of battery is grounded (connected) to the chassis. If negative post is grounded to
chassis (as in most vehicles), see (6.5). If positive post is grounded to the chassis, see (6.6).
6.5 For negative-grounded vehicle, connect POSITIVE (RED) clip from battery charger to POSITIVE (POS, P, +)
ungrounded post of battery. Connect NEGATIVE (BLACK) clip to vehicle chassis or engine block away from
battery. Do not connect clip to carburetor, fuel lines, or sheet-metal body parts. Connect to a heavy gauge
metal part of the frame or engine block.
6.6 For positive-grounded vehicle, connect NEGATIVE (BLACK) clip from battery charger to NEGATIVE
(NEG, N, –) ungrounded post of battery. Connect POSITIVE (RED) clip to vehicle chassis or engine
block away from battery. Do not connect clip to carburetor, fuel lines, or sheet-metal body parts. Connect
to a heavy gauge metal part of the frame or engine block.
6.7 When disconnecting charger, turn switches to off, disconnect AC cord, remove clip from vehicle chassis,
and then remove clip from battery terminal.
6.8 See Operating Instructions for length of charge information.
7. FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE
WARNING: A SPARK NEAR THE BATTERY MAY CAUSE A BATTERY EXPLOSION.
TO REDUCE THE RISK OF A SPARK NEAR THE BATTERY:
7.1 Check polarity of battery posts. POSITIVE (POS, P, +) battery post usually has a larger diameter than
NEGATIVE (NEG, N, –) post.
7.2 Attach at least a 24-inch-long 6-gauge (AWG) insulated battery cable to NEGATIVE (NEG, N, –) battery post.

•6•
7.3 Connect POSITIVE (RED) charger clip to POSITIVE (POS, P, +) post of battery.
7.4 Position yourself and free end of cable as far away from battery as possible – then connect NEGATIVE
(BLACK) charger clip to free end of cable.
7.5 Do not face battery when making nal connection.
7.6 When disconnecting charger, always do so in reverse sequence of connecting procedure and break rst
connection while as far away from battery as practical.
7.7 A marine (boat) battery must be removed and charged on shore. To charge it on board requires
equipment specially designed for marine use.
8. GROUNDING AND AC POWER CORD CONNECTIONS
8.1 This battery charger is for use on a nominal 120 volt circuit. The charger must be grounded, to reduce the
risk of electric shock. The plug must be plugged into an outlet that is properly installed and grounded in
accordance with all local codes and ordinances. The plug pins must t the receptacle (outlet). Do not use
with an ungrounded system.
8.2 DANGER: Never alter the AC cord or plug provided – if it does not t the outlet, have a proper grounded
outlet installed by a qualied electrician. An improper connection can result in a risk of an electric shock
or electrocution.
8.3 USING AN EXTENSION CORD
The use of an extension cord is not recommended. If you must use an extension cord, follow these
guidelines:
• Pins on plug of extension cord must be the same number, size, and shape as those of plug on charger.
• Ensure that the extension cord is properly wired and in good electrical condition.
• Wire size must be large enough for the AC ampere rating of charger, as specied:
Length of cord (feet) 25 50 100 150
AWG* size of cord 16 14 14 12
*AWG-American Wire Gauge
9. ASSEMBLY INSTRUCTIONS
9.1 Remove all cord wraps and uncoil the cables prior to using the battery charger.
10. CONTROL PANEL
DIGITAL DISPLAY
The Digital Display gives a digital indication of voltage, % of charge or time. The display will show the
battery VOLTAGE when the charger is not charging a battery. When it goes into charging mode, the display
will automatically change to ON (to show charging has started) and then show the percent-of-charge of the
battery being charged and either 6 or 12 (the battery voltage determined by the charger). If you manually
stop the charging process (by pressing the START/STOP button) before the battery is fully charged, the
display will show OFF.
LED INDICATORS
Digital Display LEDs:
• % – The Digital Display shows an estimated charge percentage of the battery connected to the charger
battery clamps.
• Voltage – The Digital Display shows the voltage at the charger battery clamps, in DC volts.
Charging Status LEDs:
CHARGING (yellow/orange) LED lit: The charger is charging the battery.
CHARGED/MAINTAINING (green) LED lit: The battery is fully charged and the charger is in maintain mode.
NOTE: See Operating Instructions for a complete description of the charger modes.
CLAMPS REVERSED (red) LED ashing: The connections are reversed.
BAD BATTERY (red) LED lit: The charger has detected a problem with the battery.
See Troubleshooting for more information.

•7•
RATE SELECTION BUTTON
Use this button to select one of the following:
• 6<>2A CHARGE – For charging small and large batteries. Not recommended for industrial applications.
• BOOST – For quickly adding energy to a severely discharged or large capacity battery prior to Engine Start.
• ENGINE START – Provides additional amps for cranking an engine with a weak or run-down battery.
Always use in combination with a battery.
START/STOP BUTTON
Press to immediately begin charging your properly connected battery. If the button is not pressed,
charging should begin in 30 seconds.
BATTERY TYPE BUTTON
Use this button to select the battery type.
• STANDARD – Used in cars, trucks and motorcycles, these batteries have vent caps and are often marked
“low maintenance” or “maintenance-free”. This type of battery is designed to deliver quick bursts of energy
(such as starting engines) and has a greater plate count. The plates are thinner and have somewhat
different material composition. Regular batteries should not be used for deep-cycle applications.
• AGM – The Absorbed Glass Mat construction allows the electrolyte to be suspended in close proximity
with the plate’s active material. In theory, this enhances both the discharge and recharge efciency. The
AGM batteries are a variant of Sealed VRLA (valve regulated lead-acid) batteries. Popular uses include
high-performance engine starting, power sports, deep-cycle, solar and storage batteries.
• GEL – The electrolyte in a GEL cell has a silica additive that causes it to set up or stiffen. The recharge
voltages on this type of cell are lower than those for other styles of lead-acid battery. This is probably the
most sensitive cell in terms of adverse reactions to overvoltage charging. Gel batteries are best used in
VERY DEEP cycle application and may last a bit longer in hot weather applications. If the wrong battery
charger is used on a gel cell battery, poor performance and premature failure will result.
11. OPERATING INSTRUCTIONS
WARNING: A SPARK NEAR THE BATTERY MAY CAUSE AN EXPLOSION.
CHARGING A BATTERY IN THE VEHICLE
1. Turn off all the vehicle’s accessories.
2. Keep the hood open.
3. Clean the battery terminals.
4. Place the charger on a dry, non-ammable surface.
5. Lay the AC/DC cables away from any fan blades, belts, pulleys and other moving parts.
6. Connect the battery, following the precautions listed in sections 6 and 7.
7. Connect the charger to a live, grounded 120V AC outlet.
8. Select the battery type and charge rate.
9. Press the START button to begin charging immediately. If START button is not pressed within ten
minutes after unit was rst powered up, and the charger detects a battery that is properly connected,
the charging process will automatically begin and nish. Unit will automatically switch between
BOOST and CHARGE rates as needed.
10. When charging is complete, or if you are done using Engine Start or Boost modes, press STOP button,
disconnect the charger from the AC power, disconnect the clamp attached to vehicle’s chassis, and
nally remove the clamp from battery terminal.
CHARGING A BATTERY OUTSIDE OF THE VEHICLE
1. Place battery in a well-ventilated area.
2. Clean the battery terminals.
3. Connect the battery, following the precautions listed in sections 6 and 7.
4. Connect the charger to a live grounded 120V AC outlet.
5. Select the battery type and charge rate.

•8•
6. Press the START button to begin charging immediately. If START button is not pressed within
30 seconds after unit was rst powered up, and the charger detects a battery that is properly
connected, the charging process will automatically begin and nish. Unit will automatically switch
between Boost and Charge rates as needed.
7. When charging is complete, or if you are done using Engine Start or Boost modes, press STOP
button, disconnect the charger from the AC power, disconnect the clamp attached to vehicle’s
chassis, and nally remove the clamp from battery terminal.
8. A marine (boat) battery must be removed and charged on shore.
CHARGE RATE
The charger will automatically adjust the charging current, based on battery size, in order to charge the
battery completely, efciently and safely.

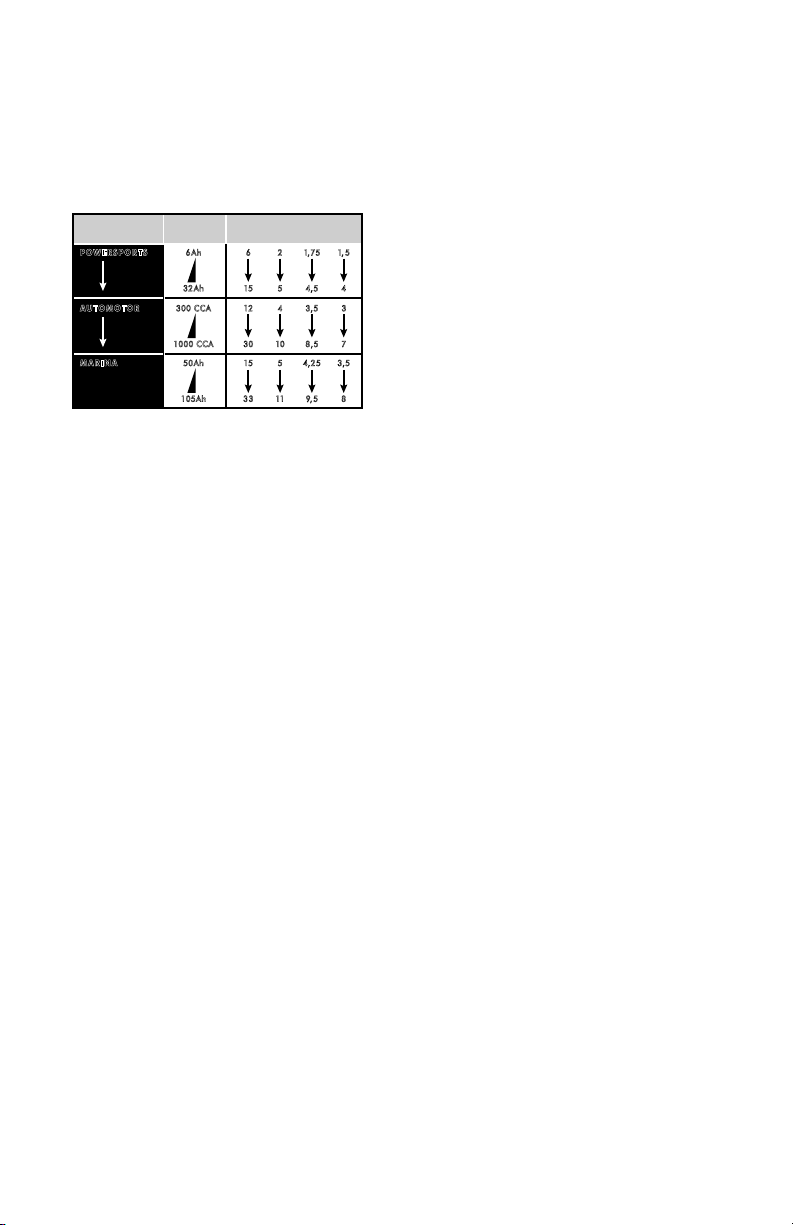

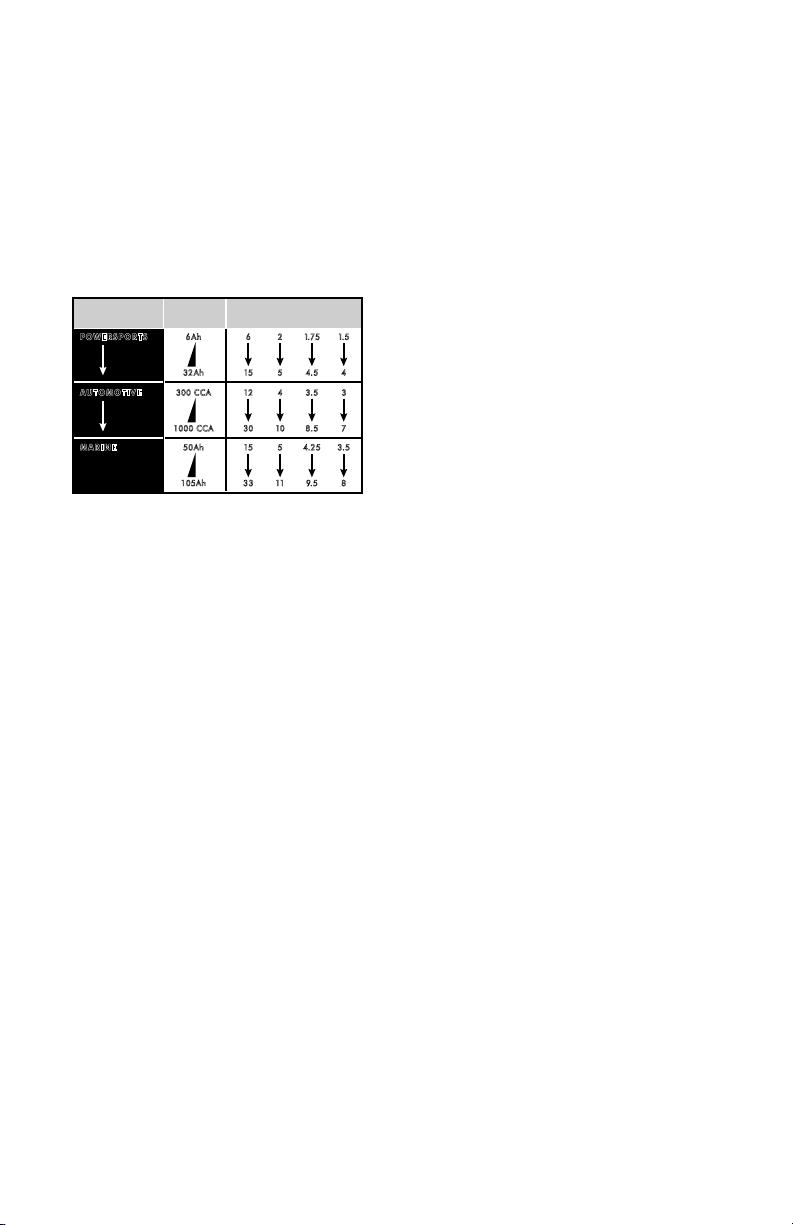

BATTERY CHARGING TIMES
APPLICATION BATTERY
SIZE CHARGING TIME (Hours)
2A 6A 8A 10A
POWERSPORTS 6Ah 6
32 Ah 15
AUTOMOTIVE 300 CCA 12
1000 CCA 30
MARINE 50 Ah 15
105Ah 33
2
5
4
10
5
11
1.75
4.5
3.5
8.5
4.25
9. 5
1.5
4
3
7
3.5
8
Times are based on a 50% discharged battery and may change, depending on age and condition of battery.
AUTOMATIC CHARGING MODE
When an Automatic Charge is performed, the charger switches to the maintain mode automatically after the
battery is charged.
ABORTED CHARGE
If charging cannot be completed normally, charging will abort. When charging aborts, the charger’s
output is shut off and the Bad Battery (red) LED will light. The digital display will show an error code (see
Troubleshooting for a description of the error codes). Do not continue attempting to charge this battery.
Have it checked or replaced.
DESULFATION MODE
Desulfation could take 8 to 10 hours. If desulfation fails, charging will abort and the Bad Battery (red) LED
will light.
COMPLETION OF CHARGE
Charge completion is indicated by the Charged/Maintaining (green) LED. When lit, the charger has
switched to the maintain mode of operation.
MAINTAIN MODE (FLOAT MODE MONITORING)
When the Charged/Maintaining (green) LED is lit, the charger has started maintain mode. In this mode, the
charger keeps the battery fully charged by delivering a small current when necessary. If the charger has to
provide its maximum maintain current for a continuous 12 hour period, it will go into abort mode (see Aborted
Charge section). This is usually caused by a drain on the battery or the battery could be bad.
MAINTAINING A BATTERY
The unit charges and maintains 6V and 12V batteries.
NOTE: The maintain mode technology allows you to safely charge and maintain a healthy battery
for extended periods of time. However, problems with the battery, electrical problems in the vehicle,
improper connections or other unanticipated conditions could cause excessive current draws. As such,
occasionally monitoring your battery and the charging process is required.
USING THE ENGINE START FEATURE
Your battery charger can be used to jump start your car if the battery is low. Follow all safety instructions
and precautions for charging your battery. Wear complete eye protection and protective clothing.
WARNING: Using the Engine Start feature WITHOUT a battery installed in the vehicle could cause
damage to the vehicle’s electrical system.

•9•
NOTE: If you have charged the battery and it still will not start your car, do not use the Engine Start
feature, or it could damage the vehicle’s electrical system. Have the battery checked.
1. With the charger unplugged from the AC outlet, connect the charger to the battery following the
instructions given in Follow These Steps When Battery is Installed in Vehicle.
2. Connect the charger to a live grounded 120V AC outlet.
3. With the charger plugged in and connected to the battery and chassis, press the Rate Selection button
until the Engine Start LED is lit, and then press the START button.
4. Crank the engine until it starts or 7 seconds pass. If the engine does not start, repeat. Do not crank
during the cool down period (see below). This allows the charger and battery to cool down. NOTE:
During extremely cold weather, or if the battery is under 2 volts, charge the battery for 5 minutes
before cranking the engine.
5. If the engine fails to start, charge the battery for 5 more minutes before attempting to crank the engine again.
6. After the engine starts, unplug the AC power cord before disconnecting the battery clamps from the vehicle.
7. Clean and store the charger in a dry location.
NOTE: If the engine does turn over but never starts, there is not a problem with the starting system;
there is a problem somewhere else with the vehicle. STOP cranking the engine until the other problem has
been diagnosed and corrected.
ENGINE STARTING NOTES
During the starting sequence listed above, the charger is set to one of four states:
• Wait for ready – The charger charges the battery for 2 minutes before the Wait for Cranking state. While
waiting for ready, the digital display shows On and the engine can be cranked. For severely discharged
batteries, it is not recommended to crank during this time.
• Wait for cranking – The charger waits until the engine is actually being cranked before delivering the amps
for engine start. While waiting for cranking, the digital display shows rdy.
• Cranking – When cranking is detected, the charger will automatically deliver up to its maximum output as
required by the starting system for up to 7 seconds.
• Cool Down – After repeated cranking during a 3-minute ready period, the charger enters a mandatory
3 minute (180 second) cool down state. The digital display indicates the remaining cool down time in
seconds. It starts at 180 and counts down to 0. After 3 minutes, the digital display will change from
displaying the countdown to displaying rdy. After 2 hours of Engine Starting, the unit will automatically
reset to Tester mode, just as if the STOP button had been pressed.
TESTER AND CHARGER MODES
When rst powered up, the unit operates only as a TESTER, not as a charger. Pressing the START/STOP
button deactivates the tester mode and activates the CHARGER mode. Pressing the START/STOP button
again will shut off the charger mode and activate the TESTER mode.
USING THE BATTERY VOLTAGE TESTER
1. With the charger unplugged from the AC outlet, connect the charger to the battery, following the
instructions given in sections 6 and 7.
2. Connect the charger to a live grounded 120V AC outlet.
3. If necessary, press the Battery Type button until the correct battery type is indicated.
4. Read the voltage on the digital display. Keep in mind that this reading is only a battery voltage reading;
a false surface charge may mislead you. Compare the reading to the following chart.
12V Battery Voltage Reading 24V Battery Voltage Reading Battery Condition
12.8 or more 25.6 or more Charged
12.2 to 12.7 24.4 to 25.4 Needs charging
Less than 12.2 Less than 24.4 Discharged
NOTE: The battery tester is only designed to test batteries. Testing a device with a rapidly changing
voltage could yield unexpected or inaccurate results.

•10 •
POWER-UP AUTO-START
When charger is rst powered up, if START button is not pressed within 30 seconds, but a battery is
properly connected, the unit will automatically switch from TESTER mode to CHARGER mode. In that
case, unit will set the Battery Type to AGM, and the Rate to Boost. Use Rate Selection and Battery Type
buttons to change these settings. See Section 10.
USING THE ALTERNATOR PERFORMANCE TESTER
1. With the charger unplugged from the AC outlet, connect the charger to the battery, following the
instructions given in previous sections.
2. Connect the charger to a live grounded 120V AC outlet.
3. Start the vehicle, rev the engine at 2000 rpm for 30 seconds and turn on the vehicle’s headlights or
other accessories.
4. Read the voltage on the digital display. If you get a reading between 13.4 volts and 14.6 volts, the
alternator is working properly. If the reading is less than 13.4 volts or more than 14.6 volts, have the
charging system checked by a qualied technician.
NOTE: Refer to your vehicle owner’s manual for appropriate voltage numbers for your alternator.
12. MAINTENANCE AND CARE
A minimal amount of care can keep your battery charger working properly for years.
• Clean the clamps each time you are nished charging. Wipe off any battery uid that may have come
in contact with the clamps to prevent corrosion.
• Occasionally cleaning the case of the charger with a soft cloth will keep the nish shiny and help
prevent corrosion.
• Coil the input and output cords neatly when storing the charger. This will help prevent accidental damage
to the cords and charger.
• Store the charger unplugged from the AC power outlet in an upright position.
• Store inside, in a cool, dry place. Do not store the clamps clipped together, on or around metal, or
clipped to the cables.
13. TROUBLESHOOTING AND ERROR CODES
Error Codes
CODE DESCRIPTION REASON/SOLUTION
F 01
The battery voltage is still under 10V
(for a 12V battery) or 5V (for a 6V
battery) after 2 hours of charging.
The battery could be bad. Have it checked or replaced.
F02 The charger cannot desulfate the
battery.
The battery could not be desulfated; have it checked or
replaced.
F03
The battery was unable to reach the
“full charge” voltage.
May be caused by trying to charge a large battery or bank of
batteries on too low of a current setting. Try again with a higher
current setting or have the battery checked or replaced.
F04 The connections to the battery are
reversed.
The battery is connected backwards. Unplug the charger and
reverse the connections to the battery.
F05
The charger was unable to keep
the battery fully charged in maintain
mode.
The battery won’t hold a charge. May be caused by a drain on
the battery or the battery could be bad. Make sure there are
no loads on the battery. If there are, remove them. If there are
none, have the battery checked or replaced.
F06
The charger detected that the
battery may be getting too hot
(thermal runaway).
The charger automatically shuts the current off if it detects
the battery may be getting too hot. Have the battery
checked or replaced.
If you get an error code, check the connections and settings and/or replace the battery.

•11 •
Troubleshooting
PROBLEM POSSIBLE CAUSE SOLUTION
Battery clamps do not
spark when touched
together.
The charger is equipped with an auto-
start feature. It will not supply current
to the battery clamps until the START
button is pressed. The clamps will not
spark if touched together.
No problem; this is a normal condition.
The charger will not turn on
when properly connected. AC outlet is dead.
Poor electrical connection.
Check for open fuse or circuit breaker
supplying AC outlet.
Check power cord and extension cord
for loose tting plug.
Short or no start cycle
when cranking engine. Drawing more than the Engine Start Rate.
Failure to wait without cranking
during the regular 3 minute cool
down cycles.
Clamps are not making a good
connection.
AC cord and/or extension cord is
loose.
No power at receptacle.
The charger may be overheated.
Battery may be severely
discharged.
Crank time varies with the amount of
current drawn. If cranking draws more
than the Engine Start Rate, crank time
may be less than 3 seconds.
Wait without cranking during the
3 minute cool down cycles, to allow the
battery and charger
to cool down.
Check for poor connection at battery
and frame.
Check power cord and extension cord
for loose tting plug.
Check for open fuse or circuit breaker
supplying AC outlet.
The thermal protector may have tripped
and needs a little longer to close. Make
sure the charger vents are not blocked.
Wait and try again.
On a severely discharged battery,
use the Boost setting for few minutes,
to help assist in cranking.
I cannot select a 6V or 12V
setting. The charger is equipped with Auto Voltage Detection, which
automatically detects the voltage and
charges the battery.
No problem; this is normal.
I plug in the charger, but do
not see the percentage of
charge.
When rst connected to a battery,
the display shows voltage only. This is normal. The percentage of charge is only displayed during
charging.
The battery is correctly
connected, but the
Charging LED did not light
immediately.
If the START/STOP button is not
pressed, charging should begin in
30 seconds.
No problem; this is normal.
The battery is properly
connected, but the
Charging LED never lit.
The battery voltage is low. Press the START/STOP button to start
charging.

•12 •
PROBLEM POSSIBLE CAUSE SOLUTION
The Bad Battery LED is lit. The battery voltage is still below 10V
(for a 12V battery) or 5V (for a 6V
battery) after 2 hours of charging.
(or)
In maintain mode, the output current
is more than 1.5A for 12 hours.
Desulfation was unsuccessful.
Lack of progress is detected and
battery voltage is below 14.2V (for
a 12V battery) or 7.1V (for a 6V
battery).
The battery’s initial voltage is below
12.2V (for a 12V battery) or 6.1V (for
a 6V battery) and the total input is less
than 1.5 Ah.
The battery voltage drops to below
12.2V (for a 12V battery) or 6.1V
(for a 6V battery) in Maintain Mode.
The battery may be defective. Make
sure there are no loads on the battery.
If there are, remove them. If there are
none, have the battery checked or
replaced. To reset the charger, unplug
from the AC outlet, wait a few moments
and plug it back in.
The battery may be defective. Have battery
checked or replaced.
The battery may be overheated. If so,
allow the battery to cool. The battery
may be too large or have a short circuit.
Have battery checked or replaced.
The battery capacity is too low, or the
battery is too old. Have it checked or
replaced.
The battery won’t hold a charge. May be
caused by a drain on the battery or the
battery could be bad. Make sure there are
no loads on the battery. If there are, remove
them. If there are none, have the battery
checked or replaced.
14. BEFORE RETURNING FOR REPAIRS
For information about troubleshooting, contact customer service for assistance:
[email protected] |www.batterychargers.com |or call 1-800-621-5485
For REPAIR OR RETURN,contact Customer Service at 1-800-621-5485. DO NOT SHIP UNIT until
you receive a RETURN MERCHANDISE AUTHORIZATION (RMA) number from Customer Service
at Schumacher Electric Corporation.

•13 •
15. LIMITED WARRANTY
Go to www.batterychargers.com to register your product online.
SCHUMACHERELECTRICCORPORATION, 801 BUSINESSCENTERDRIVE, MOUNTPROSPECT,
IL 60056-2179, MAKES THIS LIMITED WARRANTY TO THE ORIGINAL RETAIL PURCHASER OF
THIS PRODUCT. THIS LIMITED WARRANTY IS NOT TRANSFERABLE OR ASSIGNABLE.
Schumacher Electric Corporation (the “Manufacturer”) warrants this charger for two (2) years from
the date of purchase at retail against defective material or workmanship that may occur under normal
use and care. If your unit is not free from defective material or workmanship, Manufacturer’s obligation
under this warranty is solely to repair or replace your product with a new or reconditioned unit at the
option of the Manufacturer. It is the obligation of the purchaser to forward the unit, along with proof of
purchase and mailing charges prepaid to the Manufacturer or its authorized representatives in order
for repair or replacement to occur.
Manufacturer does not provide any warranty for any accessories used with this product that are
not manufactured by Schumacher Electric Corporation and approved for use with this product.
This Limited Warranty is void if the product is misused, subjected to careless handling, repaired, or
modied by anyone other than Manufacturer or if this unit is resold through an unauthorized retailer.
Manufacturer makes no other warranties, including, but not limited to, express, implied or statutory
warranties, including without limitation, any implied warranty of merchantability or implied warranty of
tness for a particular purpose. Further, Manufacturer shall not be liable for any incidental, special or
consequential damage claims incurred by purchasers, users or others associated with this product,
including, but not limited to, lost prots, revenues, anticipated sales, business opportunities, goodwill,
business interruption and any other injury or damage. Any and all such warranties, other than the
limited warranty included herein, are hereby expressly disclaimed and excluded. Some states do not
allow the exclusion or limitation of incidental or consequential damages or length of implied warranty,
so the above limitations or exclusions may not apply to you. This warranty gives you specic legal
rights and it is possible you may have other rights which vary from this warranty.
THIS LIMITED WARRANTY IS THE ONLY EXPRESS LIMITED WARRANTY AND THE MANUFACTURER
NEITHER ASSUMES OR AUTHORIZES ANYONE TO ASSUME OR MAKE ANY OTHER OBLIGATION
TOWARDS THE PRODUCT OTHER THAN THIS WARRANTY.
Schumacher®and the Schumacher logo are registered trademarks
of Schumacher Electric Corporation.

•14 •
16. WARRANTY CARD
SAVE ON POSTAGE! ACTIVATE YOUR WARRANTY ONLINE – THE QUICK AND EASY WAY!
Go to www.batterychargers.com to register your product online.
(No internet access? Send in the completed warranty card.)
2 YEAR LIMITED
WARRANTY PROGRAM
REGISTRATION
MODEL: _____________________DESCRIPTION: ________________________
This is the only express limited warranty, and the manufacturer neither assumes
nor authorizes anyone to assume or make any other obligation. There is no other
warranty, other than what is described in the product owner’s manual.
The warranty card should be submitted within 30 days of purchase. The customer
must keep the ORIGINAL receipt because it will be required for any warranty claims.
This warranty is not transferable. Send warranty card only.
DO NOT SEND UNIT TO THIS ADDRESS FOR REPAIR.
Mail this card to: Schumacher Electric Corporation
801 Business Center Drive
Mount Prospect, IL 60056-2179
Name______________________________________________________________
Street Address_______________________________________________________
City ________________________________State _________ Zip Code _________
Phone _____________________Email ___________________________________
Store Name Where Purchased ___________________ Date of Purchase _________
Store Location____________________ UPC Number________________________
Serial Number ______________________________________ (SEE PRODUCT)
For faster warranty activation, go to www.batterychargers.com to register your product online.

•15 •
1. INSTRUCCIONES IMPORTANTES DE SEGURIDAD – GUARDE ESTAS INSTRUCCIONES
1.1 GUARDE ESTAS INSTRUCCIONES – Este manual contiene instrucciones operativas y de seguridad
de importancia.
1.2 Manténgase alejado de los niños.
1.3 No exponga el cargador a la lluvia o a la nieve.
1.4 El uso de un accesorio no recomendado o suministrado por el fabricante del cargador de baterías puede
provocar riesgo de incendio, descarga eléctrica o lesiones a personas.
1.5 Para reducir el riesgo de daños al enchufe o cable eléctrico, jale del enchufe en lugar de jalar del cable
al desconectar el cargador.
1.6 No se debe utilizar un alargador a menos que resulte absolutamente necesario. El uso de un alargador
inadecuado puede provocar riesgo de incendio o descarga eléctrica. En caso de que deba utilizarse un
alargador, asegúrese de que:
• Los pasadores en el enchufe del alargador posean el mismo número, tamaño y forma que aquellos
presentes en el enchufe del cargador.
• El alargador se encuentre correctamente conectado y en buenas condiciones eléctricas.
• El tamaño del cable sea lo sucientemente extenso para el amperaje en CA del cargador como se
especica en la sección 8.
1.7 No utilice el cargador si el mismo posee un enchufe o cable dañado; substituya el cable o el enchufe
inmediatamente por una persona calicada en el ramo.
1.8 No utilice el cargador si el mismo recibió un golpe fuerte, si se cayó o si sufrió daños de cualquier otra
forma; hágalo revisar por una persona capacitada que efectúe reparaciones.
1.9 No desarme el cargador; hágalo revisar por una persona capacitada que efectúe reparaciones cuando
necesite servicio de mantenimiento o una reparación. Volver a ensamblar el cargador en forma
incorrecta puede provocar riesgo de incendio o descarga eléctrica.
1.10 Para reducir el riesgo de descarga eléctrica, desenchufe el cargador del tomacorriente antes de intentar
llevar a cabo cualquier actividad de mantenimiento o limpieza. El simple apagado de los controles no
reducirá este riesgo.
1.11 ADVERTENCIA: RIESGO DE GASES EXPLOSIVOS.
a. RESULTA PELIGROSO TRABAJAR EN FORMA CERCANA A UNA BATERÍA DE PLOMO. LAS
BATERÍAS GENERAN GASES EXPLOSIVOS DURANTE SU NORMAL FUNCIONAMIENTO. POR
ESTE MOTIVO, RESULTA DE SUMA IMPORTANCIA QUE SIGA LAS INSTRUCCIONES CADA VEZ
QUE UTILIZA EL CARGADOR.
b. Para reducir el riesgo de explosión de una batería, siga estas instrucciones y aquellas publicadas por
el fabricante de la batería y por el fabricante de cualquier equipo que intente utilizar en la proximidad
de la batería. Revise las pautas de precaución en estos productos y en el motor.
2. PRECAUCIONES DE SEGURIDAD PERSONAL
2.1 Considere la idea de que alguna persona se encuentre cerca suyo para poder ayudarlo cuando trabaje
en forma cercana a una batería de plomo-ácido.
2.2 Cuente con una gran cantidad de agua potable y jabón a mano en caso de que el ácido de la batería
tenga contacto con su piel, ropa u ojos.
2.3 Utilice protección visual y corporal completa, incluyendo gafas de seguridad y prendas de protección. Evite
tocar sus ojos mientras trabaje en forma cercana a la batería.
Cargador de baterías automático
MANUAL DEL USUARIO
POR FAVOR CONSERVE ESTE MANUAL DEL USUARIO Y LEALO ANTES DE CADA
USO. En este manual le explica cómo utilizar el cargador de batería de manera
segura y conable. Por favor, lea y siga las siguientes instrucciones y precauciones.
96-3

•16 •
2.4 Si el ácido de la batería tiene contacto con su piel o su ropa, lave de inmediato el área afectada con agua y
jabón. En caso de que ingrese ácido en un ojo, sumerja el mismo de inmediato bajo agua potable corriente
por al menos 10 minutos y obtenga atención médica en forma inmediata.
2.5 NUNCA fume o permita la presencia de chispas o llamas en la proximidad de una batería o motor.
2.6 Tenga especial cuidado para reducir el riesgo de dejar caer una herramienta de metal sobre la batería.
Esto podría provocar chispas o un cortocircuito en la batería o en cualquier otra pieza eléctrica que
podría provocar una explosión.
2.7 No utilice elementos personales de metal tales como anillos, pulseras, collares y relojes al trabajar con
una batería de plomo-ácido. Una batería de plomo-ácido puede producir una corriente de cortocircuito
lo sucientemente elevada como para soldar un anillo o provocar efectos similares sobre el metal,
causando una quemadura de gravedad.
2.8 Utilice este cargador solamente para cargar baterías recargables de 6V y 12V de tipo plomo-ácido (estándar,
AGM, GEL o ciclo-profundo)). Este cargador no está destinado a suministrar energía a sistemas eléctricos
de baja tensión más que en una aplicación de un motor de arranque. No utilice este cargador de batería para
cargar baterías de pila seca que por lo general se utilizan con artefactos domésticos. Estas baterías podrían
explotar y provocar lesiones a personas o daño a la propiedad.
2.9 NUNCA cargue una batería congelada.
3. PREPARACIÓN PARA LA CARGA
3.1 Si resulta necesario extraer la batería del vehículo para cargarla, siempre retire el terminal con descarga
a tierra en primer lugar. Asegúrese de que todos los accesorios en el vehículo se encuentren apagados
para evitar la formación de arcos eléctricos.
3.2 Asegúrese de que el área que rodea a la batería se encuentre bien ventilada mientras se carga la batería.
3.3 Limpie los terminales de la batería antes de cargar la batería. Durante la limpieza, evite que la corrosión
producida por aire tenga contacto con sus ojos.
3.4 Agregue agua destilada a cada pila hasta que el ácido de la batería alcance el nivel especicado por
el fabricante de la batería. No provoque derrames. En lo que concierne a baterías que no cuentan con
tapas extraíbles para pilas, tales como baterías de plomo-ácido reguladas por válvulas (VRLA, por sus
siglas en inglés), siga cuidadosamente las instrucciones de recarga del fabricante.
3.5 Lea, comprenda y siga todas las instrucciones para el cargador, la batería, el vehículo y cualquier equipo
que se utilice cerca de la batería y el cargador. Controle todas las precauciones especícas establecidas
por el fabricante de la batería al realizar la carga, así también como los índices de carga recomendados.
3.6 Determine la tensión de la batería al consultar el manual del usuario del vehículo y asegúrese de que el
interruptor de selección de la tensión de salida se encuentre establecido en la tensión correcta (en su caso).
Si el cargador posee un índice de carga ajustable, cargue la batería en el menor índice en primer lugar.
4. UBICACIÓN DEL CARGADOR
4.1 Ubique el cargador a la mayor distancia posible de la batería como lo permitan los cables de CC.
4.2 Nunca ubique el cargador directamente por encima de la batería que se carga; los gases de la batería
corroerán y dañarán el cargador.
4.3 Nunca permita que el ácido de la batería gotee sobre el cargador al leer el peso especíco del electrolito
o al cargar la batería.
4.4 No utilice el cargador en un área cerrada o restrinja la ventilación en cualquier forma.
4.5 No ubique la batería encima del cargador.
5. PRECAUCIONES DE CONEXIÓN EN CC
5.1 Conecte y desconecte las pinzas de salida CC. sólo después de haber establecido todos los
interruptores del cargador a la posición de “apagado” (si es aplicable) y de haber desconectado el
enchufe de C.A. del tomacorriente eléctrico. Nunca permita que las pinzas tengan contacto entre sí.
5.2 Sujete las pinzas a la batería y al chasis, como se indica en en las secciones 6 y 7.

•17 •
6. SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ COLOCADA EN EL VEHÍCULO
ADVERTENCIA: UNA CHISPA PROVOCADA CERCA DE LA BATERÍA PUEDE CAUSAR LA EXPLOSIÓN
DE LA BATERÍA. PARA REDUCIR EL RIESGO DE PROVOCAR CHISPAS CERCA DE LA BATERÍA:
6.1 Ubique los cables de CA y CC adecuadamente para reducir el riesgo de daños por la cubierta, la puerta
y las piezas móviles o calientes del motor.
6.2 Manténgase alejado de las paletas del ventilador, correas, poleas y otras piezas que podrían provocar lesiones.
6.3 Verique la polaridad de los bornes de la batería. El borne POSITIVO (POS, P, +) de la batería
generalmente posee un diámetro mayor al borne NEGATIVO (NEG, N, -).
6.4 Determine qué borne de la batería hace descarga a tierra (se encuentra conectado) con el chasis. Si el
borne negativo hace descarga a tierra con el chasis (como en la mayor parte de los vehículos), ver el
paso (6.5). Si el borne positivo hace descarga a tierra con el chasis, ver el paso (6.6).
6.5 En un vehículo con descarga a tierra por borne negativo, conecte el gancho POSITIVO (ROJO) del
cargador de batería al borne POSITIVO (POS, P, +) sin descarga a tierra de la batería. Conecte el
gancho NEGATIVO (NEGRO) al chasis del vehículo o al bloque motor alejado de la batería. No conecte
el gancho al carburador, líneas de combustible o cuerpos metálicos. Conecte a una pieza metálica de
calibre grueso del marco o del bloque motor.
6.6 En un vehículo con descarga a tierra por borne positivo, conecte el gancho NEGATIVO (NEGRO) del
cargador de batería al borne NEGATIVO (NEG, N, -)
sin descarga a tierra de la batería. Conecte el gancho POSITIVO (ROJO) al chasis del vehículo o
al bloque motor alejado de la batería. No conecte al carburador, líneas de combustible o cuerpos
metálicos. Conecte a una pieza metálica de calibre grueso del marco o del bloque motor.
6.7 Al desconectar el cargador, apague todos los interruptores (en su caso), desconecte el cable de C.A., retire
el gancho del chasis del vehículo y luego retire el gancho del terminal perteneciente a la batería.
6.8 Vea Instrucciones de Operación para duración de la carga.
7. SIGA ESTOS PASOS CUANDO LA BATERÍA SE ENCUENTRE FUERA DEL VEHÍCULO
ADVERTENCIA: UNA CHISPA PROVOCADA CERCA DE LA BATERÍA PUEDE CAUSAR LA EXPLOSIÓN
DE LA BATERÍA. PARA REDUCIR EL RIESGO DE PROVOCAR CHISPAS CERCA DE LA BATERÍA:
7.1 Verique la polaridad de los bornes de la batería. El borne POSITIVO (POS, P, +) de la batería
generalmente posee un diámetro mayor al borne NEGATIVO (NEG, N, -).
7.2 Sujete al menos un cable aislado de batería de 24 pulgadas (61 cm) de largo con calibre 6 según el Calibre
americano de cables (AWG, por sus siglas en inglés) al borne NEGATIVO (NEG, N, -) de la batería.
7.3 Conecte el gancho POSITIVO (ROJO) del cargador al borne POSITIVO (POS, P, +) de la batería.
7.4 Ubíquese junto con el extremo libre del cable que previamente sujetó al borne NEGATIVO (NEG, N, -)
de la batería a la mayor distancia posible de la batería. Luego conecte el gancho NEGATIVO (NEGRO)
del cargador al extremo libre del cable.
7.5 No se ubique en posición frontal a la batería al realizar la conexión nal.
7.6 Al desconectar el cargador, siempre hágalo en forma inversa al procedimiento de conexión y realice la
primera conexión tan lejos de la batería como sea posible.
7.7 Una batería marina (para barcos) se debe retirar y cargar en tierra. Para realizar una carga a bordo se
necesitan equipamientos especialmente diseñados para uso marino.
8. CONEXIONES A TIERRA Y ENERGÍA DE CA
8.1 Este cargador de batería está destinado a un uso en un circuito con tensión nominal de 120 V. El
cargador debe poseer una descarga a tierra para reducir el riesgo de descargas eléctricas. El enchufe
se debe conectar a un tomacorriente adecuadamente instalado y que cuente con descarga a tierra
de acuerdo con todas las ordenanzas y códigos. Los pasadores del enchufe deben adaptarse al
receptáculo (tomacorriente). No utilizar con un sistema que no posea descarga a tierra.
8.2 PELIGRO: Nunca altere el cable o enchufe de C.A. suministrado, si no se ajusta al tomacorriente, haga
instalar un tomacorriente adecuado con descarga a tierra por medio de un electricista capacitado. Una
conexión inadecuada puede provocar un riesgo de descarga eléctrica o electrocución.

•18 •
8.3 USO DE UN CABLE DE EXTENSIÓN
El uso de una extensión no se recomienda. Si debe usar una extensión, siga estas pautas:
• Las clavijas del enchufe del cable de extensión debe ser el mismo número, tamaño y forma que las del
enchufe del cargador.
• Asegúrese de que el cable de extensión esté conectado correctamente y en buenas condiciones eléctricas.
• El tamaño del cable debe ser lo sucientemente extenso para el calibre de amperios del cargador de
CA, como se especica a continuación:
Longitud del cable (pies) 25 50 100 150
Calibre del cable AWG* 16 14 14 12
*AWG-American Wire Gauge
9. INSTRUCCIONES DE MONTAJE
9.1 Desenrede todos los cordones y extienda los cables antes de usar el cargador de baterías.
10. PANEL DE CONTROL
PANTALLA DIGITAL
La pantalla digital proporciona una indicación digital de la tensión o % de carga. La pantalla mostrará
el VOLTAJE de la batería cuando el cargador no se encuentre cargandola. Cuando se programe en
el modo de carga, la carátula cambiará automáticamente a On (encendido–para mostrar que la carga
ha comenzado) y después mostrará el porcentaje-de-carga obtenido por la batería. y asi indicado
6 o 12 (el voltaje de de carga que el cargador haya detectado en la batería. Si usted, manualmente
detiene el proceso de carga (una vez que presiona el botón de START/STOP antes que la batería esté
completamente cargada, la carátula se Off (apagara).
INDICADORES LED
LED de Pantalla Digital:
• % – La pantalla digital muestra un porcentaje de carga estimado de la batería conectada a los
ganchos de batería pertenecientes al cargador.
• Voltage (tensión) – La pantalla digital muestra la tensión en los ganchos de batería pertenecientes al
cargador en volts de C.C.
LED DE ESTADO DE LA CARGA:
LED CHARGING (carga) [amarillo / naranja] encendido: El cargador está cargando la batería.
LED CHARGED/MAINTAINING (cargado / mantenimiento) [verde] encendido:
La carga de la bateria está completa y que el cargador cambió a modo mantener.
NOTA: Consulte la sección Instrucciones de Operación para obtener una descripción completa de los
modos del cargador.
LED CLAMPS REVERSED (pinzas invertidas) [rojo] parpadea: Las conexiones están inversas.
LED BAD BATTERY (mala batería) [rojo] encendido: El cargador ha detectado un problema con la
batería. Consulte Localización y Solución de Problemas para más información.
BOTÓN DE RATE SELECTION (SELECCIÓN DE VELOCIDAD)
Utilice este botón para ajustar la velocidad de carga máxima. Pulse el botón hasta que el nivel de carga deseado.
• 6<>2A CHARGE (cargar) – Para las baterías pequeñas y grandes. No se recomienda para
aplicaciones industriales.
• BOOST (Impulsar)– Para la incorporación rápida de la energía a una batería muy descargada o de
gran capacidad antes de arrancar el motor.
• ENGINE START (arrancador de motor) – Proporcionar amplicadores adicionales para el arranque de
un motor con una débil o agotado la batería. Siempre utilice en combinación con una batería.
BOTÓN DE START/STOP (inicio / parada)
Pulse para comenzar inmediatamente la carga de su batería conectada correctamente. Si no se presiona
el botón, la carga debe comenzar en 30 segundos.

•19 •
BOTÓN DE BATTERY TYPE (TIPO DE BATERÍA)
Utilice este botón para seleccionar el tipo de batería.
• Standard – Este tipo de batería generalmente se utiliza en automóviles, camiones y motocicletas.
Este tipo de baterías cuentan con tapas de ventilación y a menudo se las clasica como de “bajo
mantenimiento” o “libre de mantenimiento”. Este tipo de baterías está diseñado para suministrar rápidas
ráfagas de energía (tales como los arranques de motores) y poseen un mayor recuento en placa. Las
placas asimismo serán más delgadas y poseerán una composición de materiales algo diferente. Las
baterías regulares no se deben utilizar en aplicaciones de ciclo profundo.
• AGM – La construcción de la malla de bra de vidrio absorbente permite la suspensión del electrolito en
extrema proximidad con el material activo de la placa. En teoría, esto aumenta tanto la eciencia de la
descarga como de la recarga. Las baterías AGM constituyen una variedad de las baterías Selladas VRLA
(de plomo-ácido reguladas por válvula). Entre sus usos más comunes se encuentran baterías con arranque
de motor de alto rendimiento, para deportes intensos, de ciclo profundo, solares y de acumuladores.
• GEL – El electrolito en una celda de gel de sílice tiene un aditivo que hace que se congura o
endurecer. Los voltajes de recarga de este tipo de células son más bajos que los de los otros
estilos de la batería de plomo-ácido. Ésta es probablemente la célula más sensible en términos
de las reacciones adversas a la carga de sobretensión. Las baterías de gel son los más utilizados
en aplicaciones de ciclos MUY PROFUNDOS y puede durar un poco más en aplicaciones en
clima caliente. Si el cargador de baterías incorrecto se utiliza con una batería de celda de gel, bajo
rendimiento y el fracaso prematuro como resultado.
11. INSTRUCCIONES DE OPERACIÓN
ADVERTENCIA:
UNA CHISPA PROVOCADA CERCA DE LA BATERÍA PUEDE CAUSAR UNA EXPLOSIÓN.
CARGA DE LA BATERÍA EN EL VEHÍCULO
1. Apague todos los accesorios del vehículo.
2. Mantenga el cofre abierto.
3. Limpie las terminales de la batería.
4. Coloque el cargador sobre una supercie seca y no inamable.
5. Coloque los cables de CA / CC lejos de las aspas del ventilador, bandas, poleas y otras partes móviles.
6. Conectar la batería según las instrucciones que indicadas en las secciones 6 y 7.
7. Conecte el cargador a un tomacorriente 120 Voltios CA con conexión a tierra.
8. Seleccione el tipo de batería y la velocidad de carga.
9. Presione el botón START para comenzar a cargar inmediatamente. Si el botón START no se
presiona dentro de los diez minutos posteriores a cuando se encendió la unidad y el cargador
detecta una batería conectada correctamente, el proceso de carga comenzará y nalizará
automáticamente. La unidad cambiará automáticamente entre las conguraciones Impulsar y
Cargar según sea necesario.
10. Cuando carga está completa, o si ha terminado de utilizar los modos Arrancador de Motor o modo
Impulsar, presione el botón STOP, desconecte el cargador de la alimentación de CA, desconecte la
abrazadera del chasis del vehículo y, nalmente, retire la abrazadera del terminal de la batería.
CARGA DE LA BATERÍA FUERA DEL VEHÍCULO
1. Coloque la batería un área bien ventilada.
2. Limpie las terminales de la batería.
3. Conectar la batería según las instrucciones que indicadas en las secciones 6 y 7.
4. Conecte el cargador a un tomacorriente 120 Voltios CA con conexión a tierra.
5. Seleccione el tipo de batería y la velocidad de carga.
6. Presione el botón START para comenzar a cargar inmediatamente. Si el botón START no se
presiona dentro de los 30 segundos posteriores a cuando se encendió la unidad y el cargador
detecta una batería conectada correctamente, el proceso de carga comenzará y nalizará
automáticamente. La unidad cambiará automáticamente entre las conguraciones Impulsar y
Cargar según sea necesario.

•20 •
7. Cuando carga está completa, o si ha terminado de utilizar los modos Arrancador de Motor o modo
Impulsar, presione el botón STOP, desconecte el cargador de la alimentación de CA, desconecte la
abrazadera del chasis del vehículo y, nalmente, retire la abrazadera del terminal de la batería.
8. Una batería marina (de barco) se debe retirar y cargar en tierra.
VELOCIDAD DE CARGA
El cargador se ajusta automáticamente la corriente de carga, basado en el tamaño de la batería, con el
n de cargar la batería completamente, eciente y segura.
TIEMPOS DE CARGA
APLICACIÓN
TAMAÑO DE
LA BATERÍA TIEMPO DE CARGA (Horas)
2A 6A 8A 10A
POWERSPORTS 6Ah 6
32 Ah 15
AUTOMOTOR 300 CCA 12
1000 CCA 30
MARINA 50 Ah 15
105Ah 33
2
5
4
10
5
11
1, 75
4, 5
3, 5
8,5
4,25
9, 5
1,5
4
3
7
3,5
8
Los tiempos están basados en un 50% descargada batería y pueden cambiar, dependiendo de la edad y la condición de la batería.
MODO DE CARGA AUTOMÁTICA
Cuando se realiza una carga automática, el cargador cambia del maintain mode [modo de mantenimiento]
automáticamente después que la batería se cargue.
CARGA ANULADA
Si no se puede completar la carga normalmente, la carga se anulará. Cuando la carga se interrumpe, la
salida del cargador se apaga y la luz LED Bad Battery (rojo) se encenderá. El indicador digital mostrará un
código de error (véase la sección Localización y Solución de Problemas para una descripción de los códigos
de error). No continúe tratando de cargar esta batería. Compruebe la batería y reemplazar si es necesario.
MODO DE DESULFATACIÓN
La desulfatación puede durar 8 a 10 horas. Si la desulfatación falla, la carga se abortará y luz LED
Bad Battery (rojo) se encenderá.
FINALIZACIÓN DE LA CARGA
La nalización de la carga se indica con el LED Cargada (verde). Cuando está encendido, el cargador
ha pasado de modo de función a mantenimiento.
MODO DE MANTENIMIENTO (MONITOREO A MODO DE FLOTE)
Cuando la luz LED Cargado / Mantenimiento (verde) esté encendido, quiere decir que pasó al modo
de mantenimiento. En este modo el cargador mantiene la batería totalmente cargada mediante una
pequeña corriente cuando corresponda. Si el cargador tiene que funcionar al máximo en corriente
continua de mantenimiento a un periodo de 12 horas, se transladará al Modo de Interrumpir (véase la
sección Carga Anulada). Esto es ocacionalmente causado por una pérdida de energía en la batería o
la batería está dañada. Asegúrese que no escape de carga en la batería y si la hay evítela, en caso
contrario, verique o reémplace la batería.
MANTENIENDO UNA BATERÍA
La unidad carga y mantiene las baterías de 6 y 12 voltios.
NOTA: La tecnología de modo de mantenimiento le permite cargar de forma segura y mantener
una batería en buen estado durante largos períodos de tiempo. Ahora, los problemas con la batería,
problemas eléctricos del vehículo, conexiones equivocadas u otras condiciones que surgan, podrías
causar absorsión de corriente excesiva. De modo que, ocasionalmente seguimiento de su batería y el
proceso de carga se requiere.
UTILIZAR LA FUNCIÓN DE ENCENDIDO DE MOTOR
El cargador de batería se puede utilizar para impulsar el auto si la batería está baja. Siga todas las
instrucciones y precauciones de seguridad en la carga de la batería. Use protección completo de los
ojos y la ropa de protección.
ADVERTENCIA: Utilizando la función de arranque del motor SIN la batería instalada en el vehículo,
dañará el sistema eléctrico.
