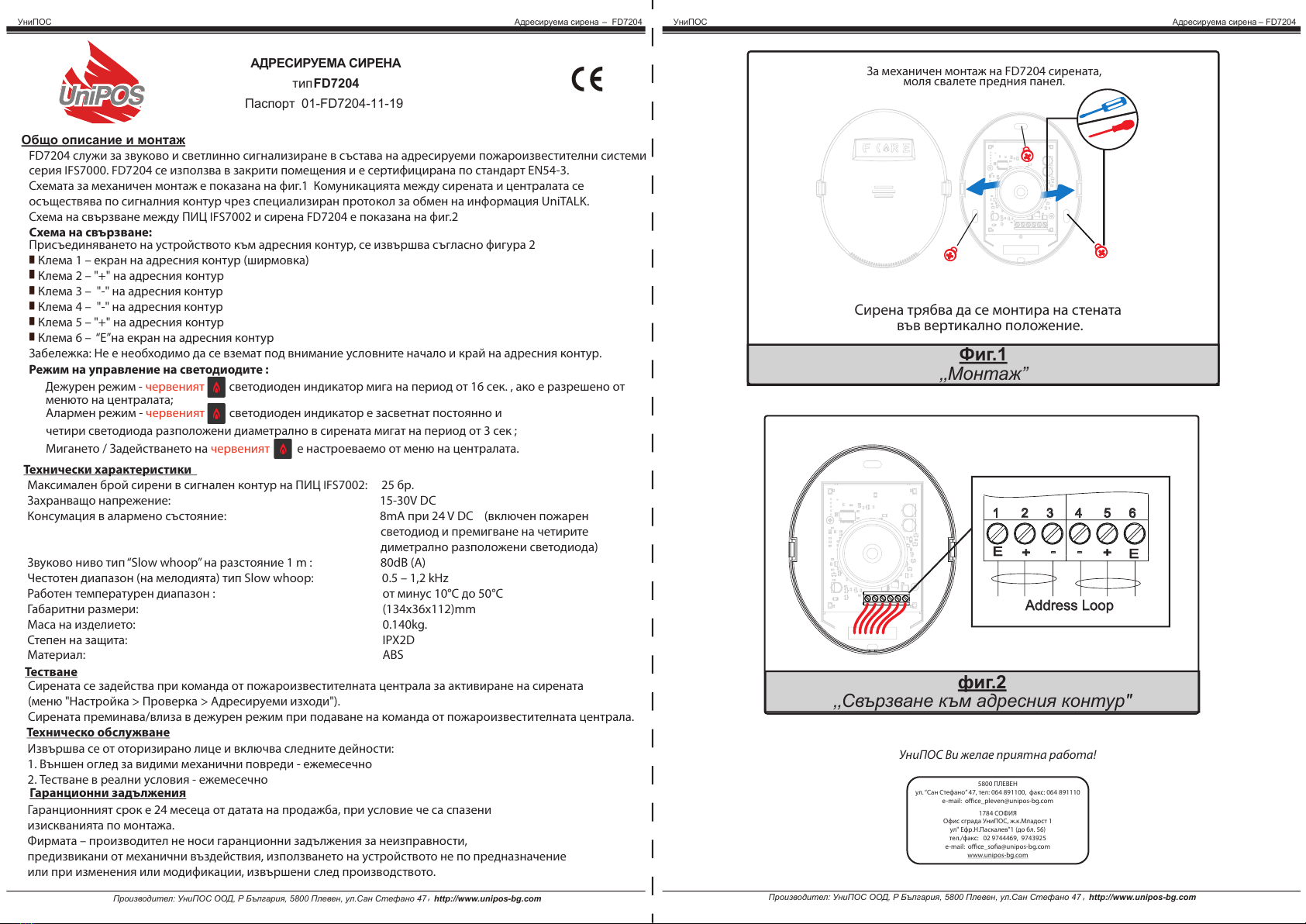

УниПОС – FD7204
Адресируема сирена
АДРЕСИРУЕМА СИРЕНА
тип FD7204
Паспорт 01-FD7204-11-19
FD7204 служи за звуково и светлинно сигнализиране в състава на адресируеми пожароизвестителни системи
серия IFS7000. FD7204 се използва в закрити помещения и е сертифицирана по стандарт EN54-3.
Схемата за механичен монтаж е показана на фиг.1 Комуникацията между сирената и централата се
осъществява по сигналния контур чрез специализиран протокол за обмен на информация UniTALK.
Схема на свързване между ПИЦ IFS7002 и сирена FD7204 е показана на фиг.2
Присъединяването на устройството към адресния контур, се извършва съгласно фигура 2
 Клема 1 – екран на адресния контур (ширмовка)
 Клема 2 – "+" на адресния контур
 Клема 3 – "-" на адресния контур
 Клема 4 – "-" на адресния контур
 Клема 5 – "+" на адресния контур
 Клема 6 – “Е”на екран на адресния контур
Забележка: Не е необходимо да се вземат под внимание условните начало и край на адресния контур.
Дежурен режим - червеният светодиоден индикатор мига на период от 16 сек. , ако е разрешено от
менюто на централата;
Алармен режим - червеният светодиоден индикатор е засветнат постоянно и
четири светодиода разположени диаметрално в сирената мигат на период от 3 сек ;
Мигането / Задействането на червеният е настроеваемо от меню на централата.
Технически характеристики
Максимален брой сирени в сигнален контур на ПИЦ IFS7002: 25 бр.
Захранващо напрежение: 15-30V DC
Консумация в алармено състояние: 8mA при 24 V DC (включен пожарен
светодиод и премигване на четирите
диметрално разположени светодиода)
Звуково ниво тип“Slow whoop” на разстояние 1 m : 80dB (А)
Честотен диапазон (на мелодията) тип Slow whoop: 0.5 – 1,2 kHz
Работен температурен диапазон : от минус 10°С до 50°С
Габаритни размери: (134x36x112)mm
Маса на изделието: 0.140kg.
Степен на защита: IPX2D
Материал: ABS
Тестване
Сирената се задейства при команда от пожароизвестителната централа за активиране на сирената
(меню "Настройка > Проверка > Адресируеми изходи").
Сирената преминава/влиза в дежурен режим при подаване на команда от пожароизвестителната централа.
Извършва се от оторизирано лице и включва следните дейности:
1. Външен оглед за видими механични повреди - ежемесечно
2. Тестване в реални условия - ежемесечно
Гаранционният срок е 24 месеца от датата на продажба, при условие че са спазени
изискванията по монтажа.
Фирмата – производител не носи гаранционни задължения за неизправности,
предизвикани от механични въздействия, използването на устройството не по предназначение
или при изменения или модификации, извършени след производството.
Техническо обслужване
Гаранционни задължения
Общо описание и монтаж
Схема на свързване:
Производител: УниПОС ООД, Р България, 5800 Плевен, ул.Сан Стефано 47
,
http://www.unipos-bg.com
Режим на управление на светодиодите :
УниПОС Адресируема сирена – FD7204
Производител: УниПОС ООД, Р България, 5800 Плевен, ул.Сан Стефано 47
,
http://www.unipos-bg.com
The actions are typo from an authorised person, as follow:
1. Visible Inspection for mechanical damage - monthly
2. Testing in re mode - monthly
The warranty period is 24 months from the date of sale. The manufacturer does not bear warranty liabilities for
damages caused through accidental mechanical damage, misuse or modication after production.
The manufacturer bears warranty liabilities for damages in the re detector caused through manufacturer’s fault
only.
За механичен монтаж на FD7204 сирената,
моля свалете предния панел.
Сирена трябва да се монтира на стената
във вертикално положение.
Фиг.1
,,Монтаж”
1 2 3 4 5 6
+ +
- -
EE
Address Loop
фиг.2
,,Свързване към адресния контур"
УниПОС Ви желае приятна работа!
5800 ПЛЕВЕН
ул. “Сан Стефано” 47, тел: [phone], факс: [phone]
e-mail: o[e-mail]
1784 СОФИЯ
Офис сграда УниПОС, ж.к.Младост 1
ул" Ефр.Н.Паскалев"1 (до бл. 56)
тел./факс: [phone]
e-mail: oce_so[e-mail]
www.unipos-bg.com
All manuals and user guides at all-guides.com

UniPOS Sounder– FD7204
Manufacturer: UniPOS Ltd., 47 San Stefano Street, Pleven 5800, Bulgaria, http://www.unipos-bg.com
FD7204 is applicable for sound and LED indication of events registered in Interactive Fire Alarm System IFS7000.
FD7204 is certied on EN54-3.
The FD7204 sounder is connected to the signal loop of the IFS7002 panel, through the custom UniTalk protocol.
The connection diagram is on g.2
Connection diagram
Connection to addressable loop is achieved according g.2
 Terminal 1 – address loop shield
 Terminal 2 – address loop "+"
 Terminal 3 – address loop "-"
 Terminal 4 – address loop "-"
 Terminal 5 – address loop "+"
 Terminal 6 – address loop shield
Note: Loop input and Loop output is not required to be followed while the address loop is wired.
LEDs control:
Duty mode - The red LED ash on a period of 16 sec. , if set from panel;
Alarm mode - The red LED activated continuous ON
with four diametrically located ashing leds
ash on a period of 3 sec.
;
The ash / activation of the red LED is programmable from the IFS7002's menus.
ADDRESSABLE SOUNDER
TYPE FD7204
01-FD7204-11-19
Instruction manual
General description:
Test of operation
The sounder is triggered from menu "Setup > Checks > Outputs > Addressable outputs".
Maximum number of sounders in the IFS7002 signal loop: 25 pcs.
Voltage: 15-30V DC
Current: 8mA on 24 V DC
(on red led with
four diametrically located ashing leds )
Sound level, type “Slow whoop”on 1m: 80dB (А)
Frequency, pattern “Slow whoop”: 0.5 – 1,2 kHz
Temperature: from minus 10°С to 50°С
Dimensions:
(134x36x112)mm
Weight:
0.140kg.
Protection:
IPX2D
Construction: ABS
Technical parameters:
The actions are typo from an authorised person, as follow:
1. Visible Inspection for mechanical damage - monthly
2. Testing in re mode - monthly
The warranty period is 24 months from the date of sale. The manufacturer does not bear warranty liabilities for
damages caused through accidental mechanical damage, misuse or modication after production.
The manufacturer bears warranty liabilities for damages in the re detector caused through manufacturer’s fault
only.
Service schedule
Warranty
UniPOS wishes you a successful work !
47, “San Stefano”str., 5800 Pleven, Bulgaria
e-mail: o[e-mail]
Oce building UniPOS
1 " Efr..N.Paskalev" str., Mladost 1, Soa 1784, Bulgaria
tel./fax: [phone]
e-mail: oce_so[e-mail]
www.unipos-bg.com
UniPOS Sounder– FD7204
Manufacturer: UniPOS Ltd., 47 San Stefano Street, Pleven 5800, Bulgaria, http://www.unipos-bg.com
In order to install the 7204 sounder,
please remove the front cover
The sounder should be installed vertically
at the wall – LEDs indicators are in the top-side of the cabinet,
the inlet openings are on the bottom side of the cabinet.
Fig.1
,,installation”
1 2 3 4 5 6
+ +
- -
EE
Address Loop
Fig.2
,,connection to address loop”
