Unitor UPC 838 User manual

Processes
Description
Air Plasma Cutting
and Gouging
Air Plasma Cutter
OM-202 515C
2005−12
UPC 838

TABLE OF CONTENTS
SECTION 1 −SAFETY PRECAUTIONS - READ BEFORE USING 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-1. Symbol Usage 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-2. Plasma Arc Cutting Hazards 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

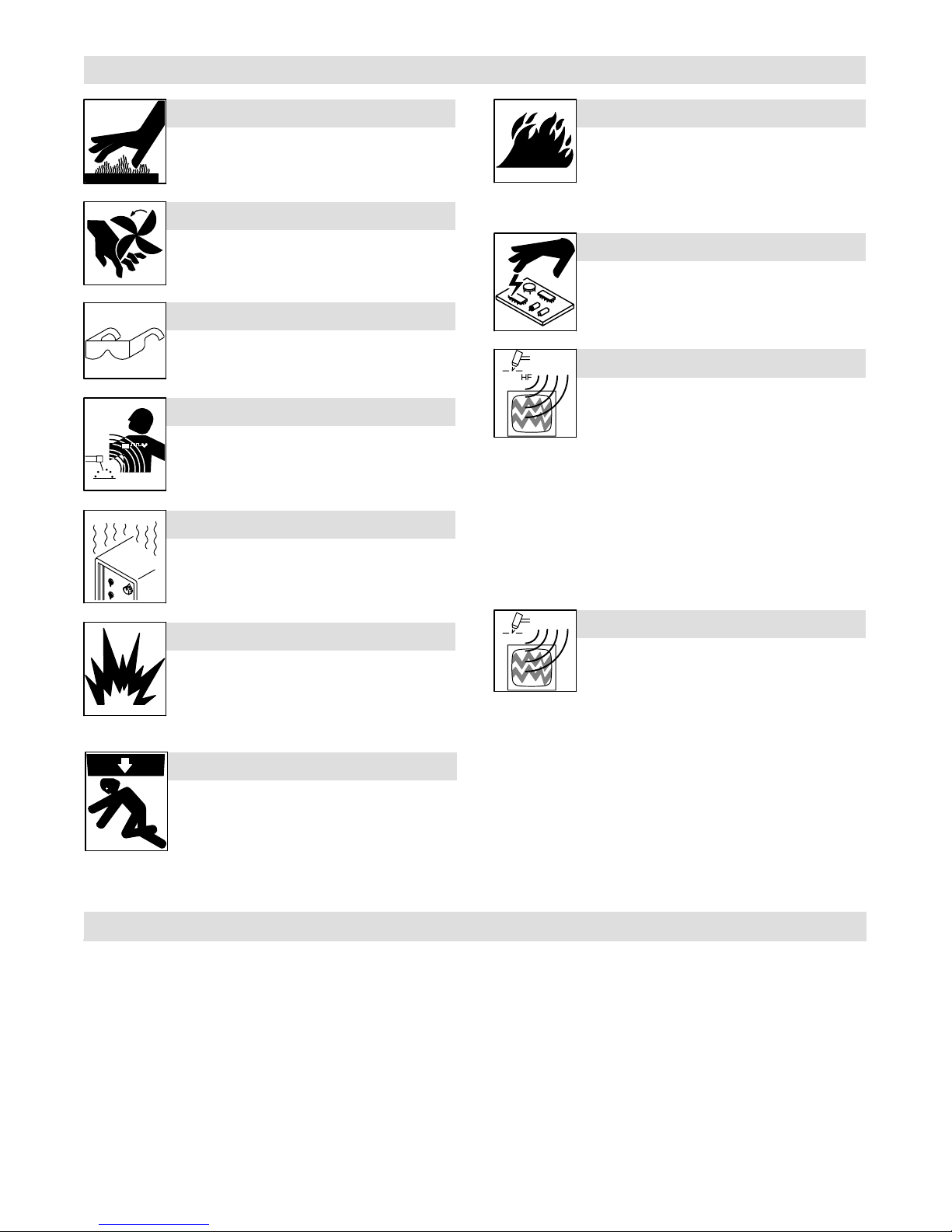

1-3. Additional Symbols For Installation, Operation, And Maintenance 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-4. California Proposition 65 Warnings 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-5. Principal Safety Standards 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-6. EMF Information 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SECTION 2 −CONSIGNES DE SÉCURITÉ −LIRE AVANT UTILISATION 5. . . . . . . . . . . . . . . . . . . . . . . . . . . .
2-1. Signification des symboles 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2-2. Dangers liés au coupage à l’arc au plasma 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement
et la maintenance 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2-4. Principales normes de sécurité 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2-5. Information sur les champs électromagnétiques 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SECTION 3 −DEFINITIONS 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

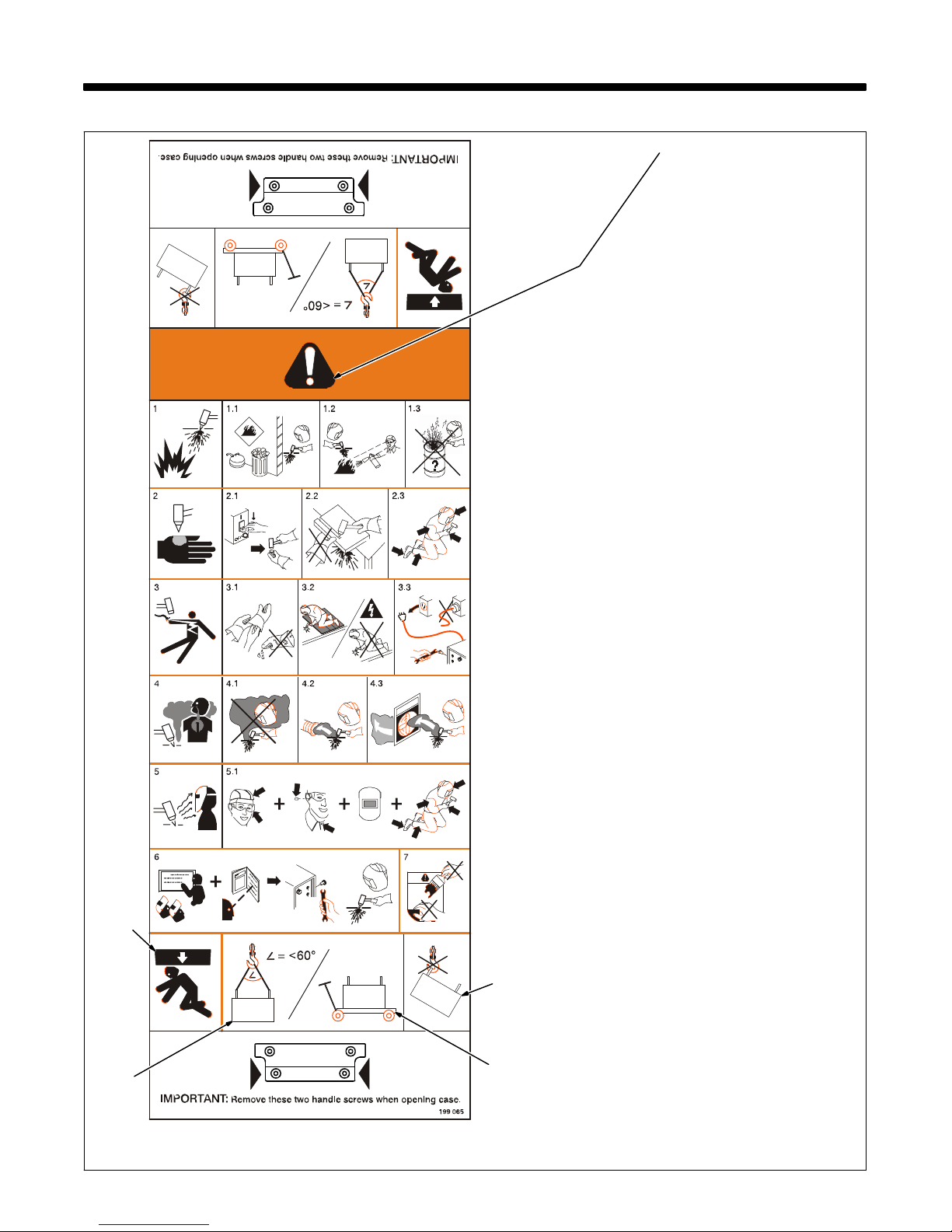

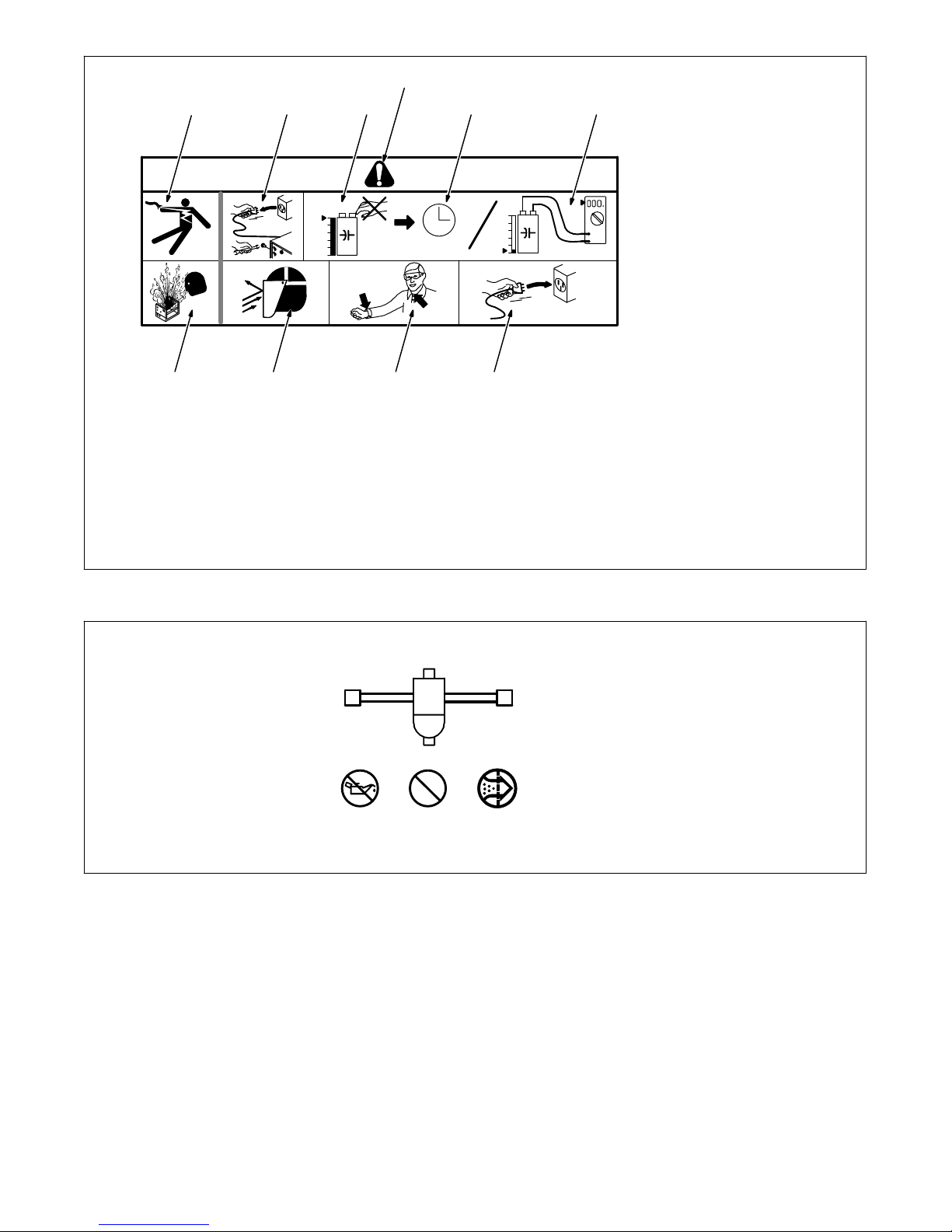

3-1. Warning Label Definitions 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-2. Air Supply Precaution 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-3. Manufacturer’s Rating Label For CE Products 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-4. Symbols And Definitions 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SECTION 4 −INSTALLATION 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4-1. Specifications 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4-2. Duty Cycle And Overheating 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4-3. Cutting Speed 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

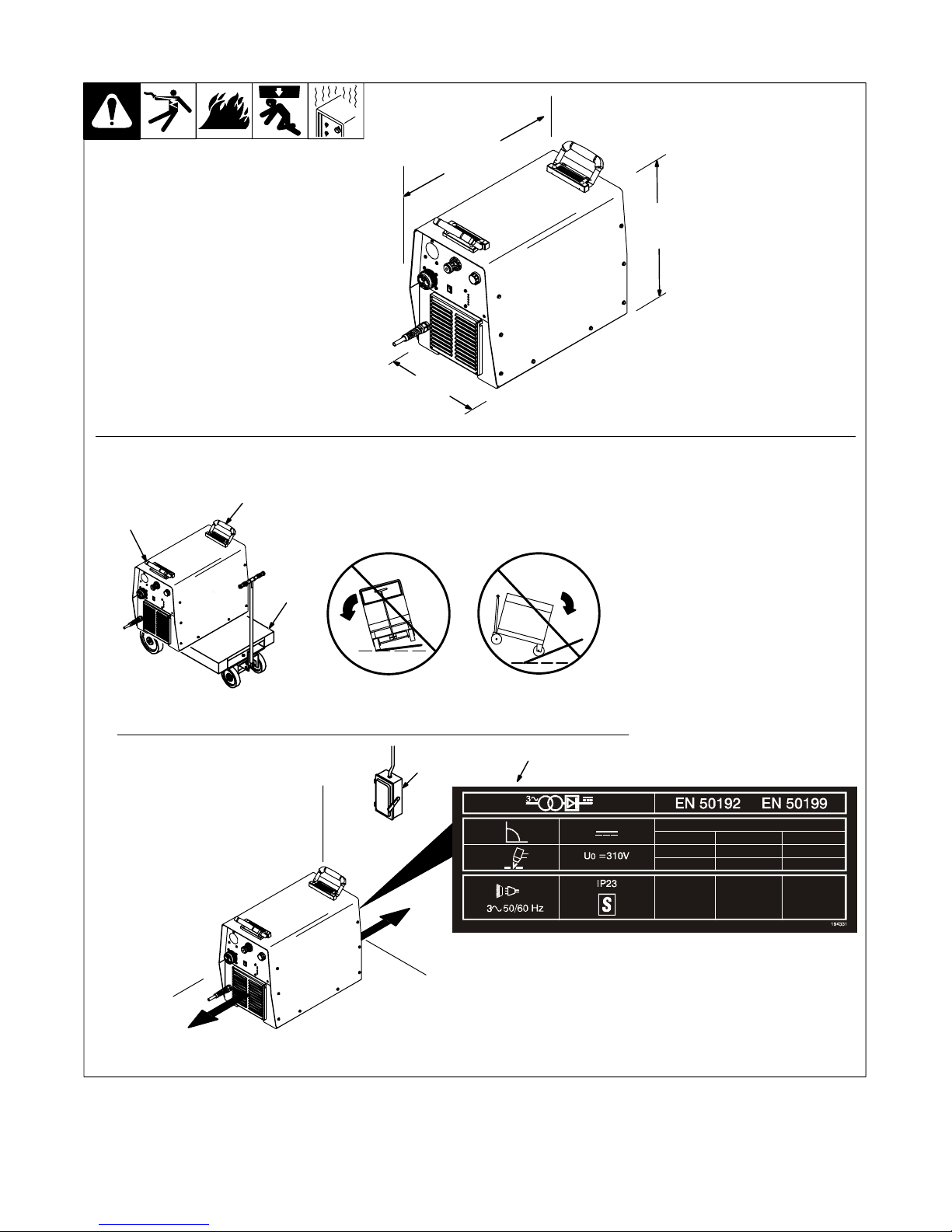

4-4. Selecting a Location 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

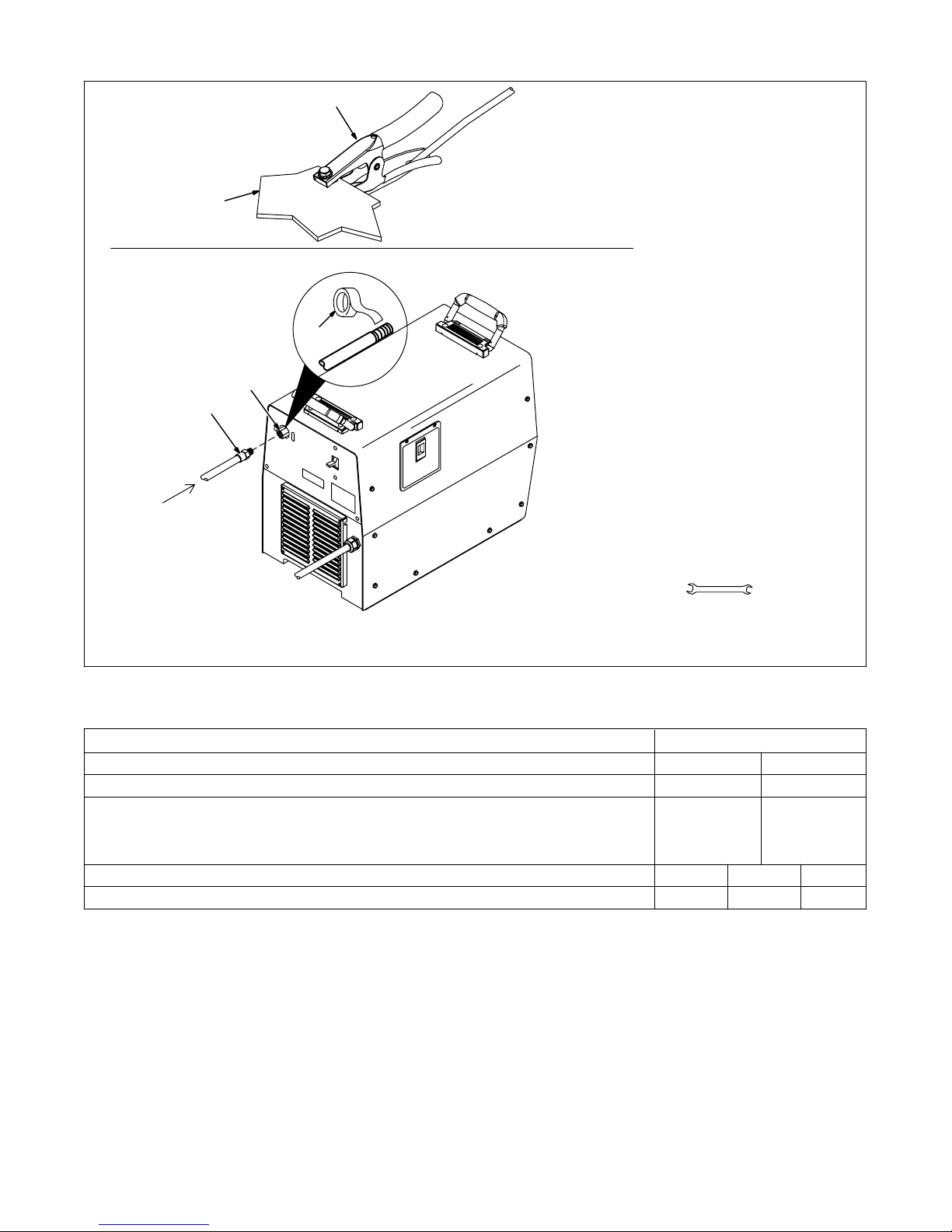

4-5. Connecting Work Clamp And Gas/Air Supply 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4-6. Electrical Service Guide 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

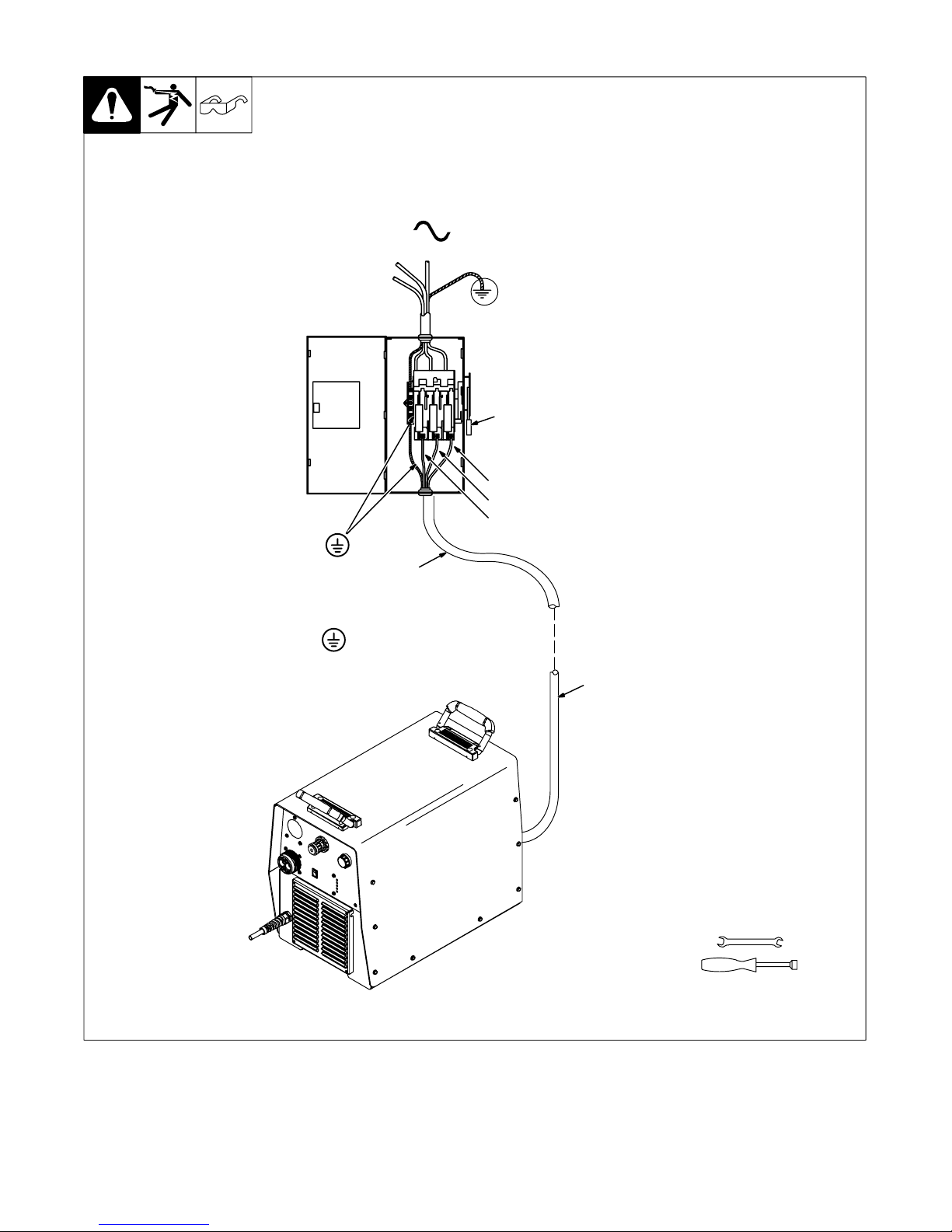

4-7. Connecting Input Power 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SECTION 5 −OPERATION 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5-1. Controls 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5-2. Setting Gas/Air Pressure 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5-3. Sequence Of Operation 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SECTION 6 −MAINTENANCE & TROUBLESHOOTING 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6-1. Routine Maintenance 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6-2. Trouble Lights 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6-3. Checking Shield Cup Shutdown System 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6-4. Troubleshooting 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SECTION 7 −ELECTRICAL DIAGRAM 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SECTION 8 −PARTS LIST 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

dec_con1_11/02
Declaration of Conformity for
European Community (CE) Products
This information is provided for units with CE certification (see rating label on unit).
NOTE
Manufacturer’s Name: Miller Electric Mfg. Co.
Manufacturer’s Address: 1635 W. Spencer Street
Appleton, WI 54914 USA
Declares that the product: UPC 838
conforms to the following Directives and Standards:
Directives
Electromagnetic Compatibility Directives: 89/336/EEC, 92/31/EEC
Low Voltage Directive: 73/23/EEC
Machinery Directives: 89/392/EEC, 91/368/EEC, 93/C 133/04, 93/68/EEC
Standards
Electromagnetic compatibility (EMC) Product standard for arc welding equipment:
EN50199: August 1995
Safety Requirements for Arc Welding Equipment part 1: EN 60974-1: 1989
Arc Welding Equipment Part 1: Welding Power Sources: IEC 974-1
(September 1998 −Draft revision)
Degrees of Protection provided by Enclosures (IP code): IEC 529: November 1989
Plasma Cutting Systems for Manual Use: EN 50192: 1995
European Contact: Mr. Danilo Fedolfi, Managing Director
ITW WELDING PRODUCTS ITALY S.r.l.
Via Privata Iseo 6/E
20098 San Giuliano
Milanese, Italy
Telephone: [phone]
Fax: [phone]

OM-202 515 Page 1
SECTION 1 −SAFETY PRECAUTIONS - READ BEFORE USING
pom _nd_8/03
1-1. Symbol Usage
Means Warning! Watch Out! There are possible hazards
with this procedure! The possible hazards are shown in
the adjoining symbols.
YMarks a special safety message.
.Means “Note”; not safety related.
This group of symbols means Warning! Watch Out! possible
ELECTRIC SHOCK, MOVING PARTS, and HOT PARTS hazards.
Consult symbols and related instructions below for necessary actions
to avoid the hazards.
1-2. Plasma Arc Cutting Hazards
YThe symbols shown below are used throughout this manual to
call attention to and identify possible hazards. When you see
the symbol, watch out, and follow the related instructions to
avoid the hazard. The safety information given below is only
a summary of the more complete safety information found in
the Safety Standards listed in Section 1-5. Read and follow all
Safety Standards.
YOnly qualified persons should install, operate, maintain, and
repair this unit.
YDuring operation, keep everybody, especially children, away.
CUTTING can cause fire or explosion.
Hot metal and sparks blow out from the cutting arc.
The flying sparks and hot metal, hot workpiece, and
hot equipment can cause fires and burns. Check
and be sure the area is safe before doing any cutting.
DProtect yourself and others from flying sparks and hot metal.
DDo not cut where flying sparks can strike flammable material.
DRemove all flammables within 35 ft (10.7 m) of the cutting arc. If this
is not possible, tightly cover them with approved covers.
DBe alert that sparks and hot materials from cutting can easily go
through small cracks and openings to adjacent areas.
DWatch for fire, and keep a fire extinguisher nearby.
DBe aware that cutting on a ceiling, floor, bulkhead, or partition can
cause fire on the hidden side.
DDo not cut on closed containers such as tanks or drums.
DConnect work cable to the work as close to the cutting area as prac-
tical to prevent cutting current from traveling long, possibly
unknown paths and causing electric shock and fire hazards.
DNever cut containers with potentially flammable materials inside −
they must be emptied and properly cleaned first.
DDo not cut in atmospheres containing explosive dust or vapors.
DDo not cut pressurized cylinders, pipes, or vessels.
DDo not cut containers that have held combustibles.
DWear oil-free protective garments such as leather gloves, heavy
shirt, cuffless trousers, high shoes, and a cap.
DDo not locate unit on or over combustible surfaces.
DRemove any combustibles, such as a butane lighter or matches,
from your person before doing any cutting.
Touching live electrical parts can cause fatal shocks
or severe burns. The torch and work circuit are
electrically live whenever the output is on. The input
power circuit and machine internal circuits are also
live when power is on. Plasma arc cutting requires
higher voltages than welding to start and maintain the arc (200 to 400
volts dc are common), but also uses torches designed with safety
interlock systems which turn off the machine when the shield cup is
loosened or if tip touches electrode inside the nozzle. Incorrectly
installed or improperly grounded equipment is a hazard.
ELECTRIC SHOCK can kill.
DDo not touch live electrical parts.
DWear dry, hole-free insulating gloves and body protection.
DInsulate yourself from work and ground using dry insulating mats or
covers big enough to prevent any physical contact with the work or
ground.
DDo not touch torch parts if in contact with the work or ground.
DTurn off power before checking, cleaning, or changing torch parts.
DDisconnect input power before installing or servicing this equip-
ment. Lockout/tagout input power according to OSHA CFR
1910.147(see Safety Standards).
DProperly install and ground this equipment according to its Owner’s
Manual and national, state, and local codes.
DCheck and be sure that input power cord ground wire is properly
connected to ground terminal in disconnect box or that cord plug is
connected to a properly grounded receptacle outlet −always verify
the supply ground.
DWhen making input connections, attach proper grounding conduc-
tor first.
DFrequentlyinspect input power cord for damage or bare wiring −re-
place cord immediately if damaged −bare wiring can kill.
DTurn off all equipment when not in use.
DInspect and replace any worn or damaged torch cable leads.
DDo not wrap torch cable around your body.
DGround the workpiece to a good electrical (earth) ground if required
by codes.
DUse only well-maintained equipment. Repair or replace damaged
parts at once.
DWear a safety harness if working above floor level.
DKeep all panels and covers securely in place.
DDo not bypass or try to defeat the safety interlock systems.
DUse only torch(es) specified in Owner’s Manual.
DKeep away from torch tip and pilot arc when trigger is pressed.
DClamp work cable with good metal-to-metal contact to workpiece
(not piece that will fall away) or worktable as near the cut as
practical.
DInsulate work clamp when not connected to workpiece to prevent
contact with any metal object.
SIGNIFICANT DC VOLTAGE exists on
internal parts of inverter power
sources AFTER the removal of input
power.
DTurn Off unit, disconnect input power, check voltage on input ca-
pacitors, and be sure it is near zero (0) volts before touching any
parts. Check capacitors according to instructions in Mainte-
nance Section of Owner’s Manual or Technical Manual before
touching any parts.
ELECTRIC SHOCK can kill.

OM-202 515 Page 2
DOn inverter power sources, failed parts can ex-
plode or cause other parts to explode when
power is applied. Always wear a face shield
and long sleeves when servicing inverters.

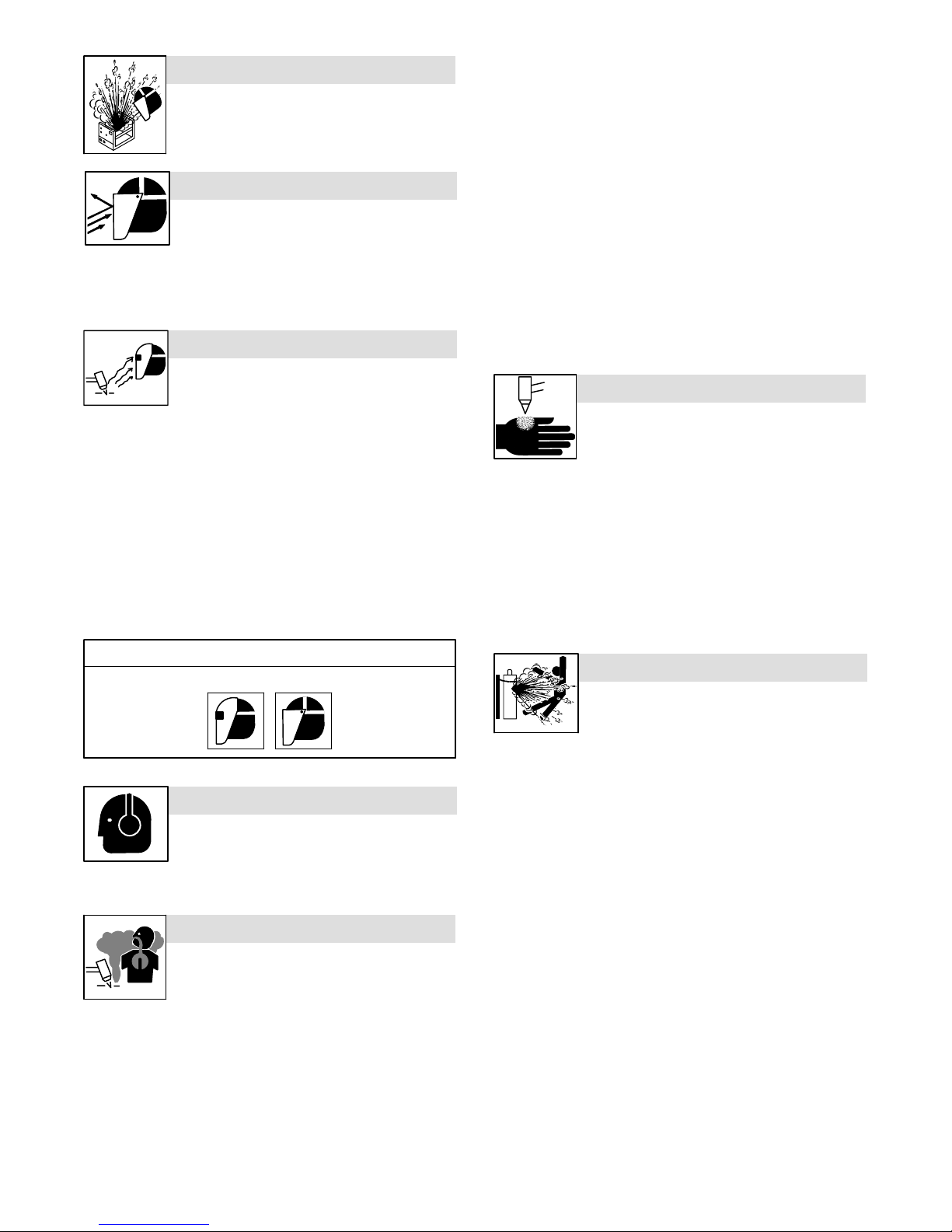

EXPLODING PARTS can injure.
Sparks and hot metal blow out from the cutting arc.
Chipping and grinding cause flying metal.
FLYING SPARKS can cause injury.
DWear approved face shield or safety goggles with side shields.
DWear proper body protection to protect skin.
DWear flame-resistant ear plugs or ear muffs to prevent sparks from
entering ears.
Arc rays from the cutting process produce intense
visible and invisible (ultraviolet and infrared) rays
that can burn eyes and skin.
ARC RAYS can burn eyes and skin.
DWear face protection (helmet or shield) with correct shade of filter to
protect your face and eyes when cutting or watching. ANSI Z49.1
(see Safety Standards) suggests a No. 9 shade (with No. 8 as mini-
mum) for all cutting currents less than 300 amperes. Z49.1 adds
that lighter filter shades may be used when the arc is hidden by the
workpiece. As this is normally the case with low current cutting, the
shades suggested in Table 1 are provided for the operator’s conve-
nience.
DWear approved safety glasses with side shields under your helmet
or shield.
DUse protective screens or barriers to protect others from flash and
glare; warn others not to watch the arc.
DWear protective clothing made from durable, flame-resistant
material (leather and wool) and foot protection.
Table 1. Eye Protection For Plasma Arc Cutting
Current Level In Amperes Minimum Shade Number
Below 20
20 −40
40 −60
60 −80
#4
#5
#6
#8
Prolongednoise from some cutting applications can
damage hearing if levels exceed limits specified by
OSHA (see Safety Standards).
NOISE can damage hearing.
DUse approved ear plugs or ear muffs if noise level is high.
DWarn others nearby about noise hazard.
FUMES AND GASES can be hazardous.
Cutting produces fumes and gases. Breathing
these fumes and gases can be hazardous to
your health.
DKeep your head out of the fumes. Do not breathe the fumes.
DIf inside, ventilate the area and/or use exhaust at the arc to remove
cutting fumes and gases.
DIf ventilation is poor, use an approved air-supplied respirator.
DRead the Material Safety Data Sheets (MSDSs) and the manufac-
turer’s instruction for metals to be cut, coatings, and cleaners.
DWork in a confined space only if it is well ventilated, or while wearing
an air-supplied respirator. Fumes from cutting and oxygen deple-
tion can alter air quality causing injury or death. Be sure the
breathing air is safe.
DDo not cut in locations near degreasing, cleaning, or spraying oper-
ations. The heat and rays of the arc can react with vapors to form
highly toxic and irritating gases.
DDo not cut on coated metals, such as galvanized, lead, or cadmium
plated steel, unless the coating is removed from the cutting area,
the area is well ventilated, and if necessary, while wearing an air-
supplied respirator. The coatings and any metals containing these
elements can give off toxic fumes when cut.
DDo not cut containers with toxic or reactive materials inside or
containers that have held toxic or reactive materials −they must be
emptied and properly cleaned first.
PLASMA ARC can cause injury.
The heat from the plasma arc can cause serious
burns. The force of the arc adds greatly to the burn
hazard. The intensely hot and powerful arc can
quickly cut through gloves and tissue.
DKeep away from the torch tip.
DDo not grip material near the cutting path.
DThe pilot arc can cause burns −keep away from torch tip when trig-
ger is pressed.
DWear proper flame-retardant clothing covering all exposed body ar-
eas.
DPoint torch away from your body and toward work when pressing
the torch trigger −pilot arc comes on immediately.
DTurn off power source and disconnect input power before disas-
sembling torch or changing torch parts.
DUse only torch(es) specified in the Owner’s Manual.
Gas cylinders contain gas under high pressure. If
damaged,a cylinder can explode. Since gas cylin-
ders are normally part of metalworking processes,
be sure to treat them carefully.
CYLINDERS can explode if damaged.
DProtect compressed gas cylinders from excessive heat, mechani-
cal shocks, slag, open flame, sparks, and arcs.
DInstall and secure cylinders in an upright position by chaining them
to a stationary support or equipment cylinder rack to prevent falling
or tipping.
DKeep cylinders away from any cutting or other electrical circuits.
DNever allow electrical contact between a plasma arc torch and a
cylinder.
DNever cut on a pressurized cylinder −explosion will result.
DUse only correct gas cylinders, regulators, hoses, and fittings de-
signed for the specific application; maintain them and associated
parts in good condition.
DTurn face away from valve outlet when opening cylinder valve.
DKeep protective cap in place over valve except when cylinder is in
use or connected for use.
DRead and follow instructions on compressed gas cylinders, asso-
ciated equipment, and CGA publication P-1 listed in Safety
Standards.

OM-202 515 Page 3
1-3. Additional Symbols For Installation, Operation, And Maintenance
HOT PARTS can cause severe burns.
DDo not touch hot parts bare handed.
DAllow cooling period before working on torch.
MOVING PARTS can cause injury.
DKeep away from moving parts such as fans.
DKeep all doors, panels, covers, and guards
closed and securely in place.
FLYING METAL can injure eyes.
DWear safety glasses with side shields or face
shield.
MAGNETIC FIELDS can affect pacemakers.
DPacemaker wearers keep away.
DWearers should consult their doctor before go-
ing near plasma arc cutting operations.
OVERUSE can cause OVERHEATING.
DAllow cooling period; follow rated duty cycle.
DReduce amperage (thickness) or reduce duty
cycle before starting to cut again.
EXPLODING HYDROGEN hazard.
DWhen cutting aluminum underwater or with the
water touching the underside of the aluminum,
free hydrogen gas may collect under the work-
piece.
DSee your cutting engineer and water table instructions for help.
FALLING UNIT can cause injury.
DUse lifting eye to lift unit only, NOT running
gear, gas cylinders, or any other accessories.
DUse equipment of adequate capacity to lift unit.
DIf using lift forks to move unit, be sure forks are long enough to ex-
tend beyond opposite side of unit.
FIRE OR EXPLOSION hazard.
DDo not locate unit on, over, or near combustible
surfaces.
DDo not install unit near flammables.
DDo not overload building wiring −be sure power supply system is
properly sized, rated, and protected to handle this unit.
STATIC (ESD) can damage PC boards.
DPut on grounded wrist strap BEFORE handling
boards or parts.
DUse proper static-proof bags and boxes to
store, move, or ship PC boards.
H.F. RADIATION can cause interference.
DHigh frequency (H.F.) can interfere with radio
navigation, safety services, computers, and
communicationsequipment.
DHave only qualified persons familiar with elec-
tronic equipment perform this installation.
DThe user is responsible for having a qualified electrician promptly
correct any interference problem resulting from the installation.
DIf notified by the FCC about interference, stop using the equipment
at once.
DHave the installation regularly checked and maintained.
DKeep high-frequency source doors and panels tightly shut, keep
spark gaps at correct setting, and use grounding and shielding to
minimize the possibility of interference.
ARC CUTTING can cause interference.
DElectromagnetic energy can interfere with
sensitive electronic equipment such as
computers and computer-driven equipment
such as robots.
DTo reduce possible interference, keep cables as short as possible,
close together, and down low, such as on the floor.
DLocate cutting operation 100 meters from any sensitive electronic
equipment.
DBe sure this cutting power source is installed and grounded
according to this manual.
DIf interference still occurs, the user must take extra measures such
as moving the machine, using shielded cables, using line filters, or
shielding the work area.
1-4. California Proposition 65 Warnings
YWelding or cutting equipment produces fumes or gases which
contain chemicals known to the State of California to cause
birth defects and, in some cases, cancer. (California Health &
Safety Code Section 25249.5 et seq.)
YBattery posts, terminals and related accessories contain lead
and lead compounds, chemicals known to the State of
California to cause cancer and birth defects or other
reproductiveharm. Wash hands after handling.
For Gasoline Engines:
YEngine exhaust contains chemicals known to the State of
California to cause cancer, birth defects, or other reproductive
harm.
For Diesel Engines:
YDiesel engine exhaust and some of its constituents are known
to the State of California to cause cancer, birth defects, and
other reproductive harm.

OM-202 515 Page 4
1-5. Principal Safety Standards
Safety in Welding and Cutting, ANSI Standard Z49.1, from American
Welding Society, 550 N.W. LeJeune Rd, Miami FL 33126
Safety and Health Standards, OSHA 29 CFR 1910, from Superinten-
dent of Documents, U.S. Government Printing Office, Washington, D.C.
20402.
RecommendedPractices for Plasma Arc Cutting, American Welding
Society Standard AWS C5.2, from American Welding Society, 550 N.W.
LeJeune Rd, Miami, FL 33126
RecommendedSafe Practices for the Preparation for Welding and Cut-
ting of Containers That Have Held Hazardous Substances, American
Welding Society Standard AWS F4.1, from American Welding Society,
550 N.W. LeJeune Rd, Miami, FL 33126
National Electrical Code, NFPA Standard 70, from National Fire Protec-
tion Association, Batterymarch Park, Quincy, MA 02269.
Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-1,
from Compressed Gas Association, 1235 Jefferson Davis Highway,
Suite 501, Arlington, VA 22202.
Code for Safety in Welding and Cutting, CSA Standard W117.2, from
Canadian Standards Association, Standards Sales, 178 Rexdale Bou-
levard, Rexdale, Ontario, Canada M9W 1R3.
Safe Practices For Occupation And Educational Eye And Face Protec-
tion, ANSI Standard Z87.1, from American National Standards Institute,
1430 Broadway, New York, NY 10018.
Cutting And Welding Processes, NFPA Standard 51B, from National
Fire Protection Association, Batterymarch Park, Quincy, MA 02269.
1-6. EMF Information
Considerations About Welding Or Cutting And The Effects Of Low
Frequency Electric And Magnetic Fields
Welding or cutting current, as it flows through the welding or cutting
cables, will cause electromagnetic fields. There has been and still is
some concern about such fields. However, after examining more than
500 studies spanning 17 years of research, a special blue ribbon
committeeof the National Research Council concluded that: “The body
of evidence, in the committee’s judgment, has not demonstrated that
exposure to power-frequency electric and magnetic fields is a human-
health hazard.” However, studies are still going forth and evidence
continues to be examined. Until the final conclusions of the research are
reached, you may wish to minimize your exposure to electromagnetic
fields when welding or cutting.
To reduce magnetic fields in the workplace, use the following proce-
dures:
1. Keep cables close together by twisting or taping them.
2. Arrange cables to one side and away from the operator.
3. Do not coil or drape cables around your body.
4. Keep cutting power source and cables as far away from operator
as practical.
5. Connect work clamp to workpiece as close to the cut as possi-
ble.
About Pacemakers:
Pacemaker wearers consult your doctor first. If cleared by your doctor,
then following the above procedures is recommended.

OM-202 515 Page 5
SECTION 2 −CONSIGNES DE SÉCURITÉ −LIRE AVANT UTILISATION
pom_fre 8/03
2-1. Signification des symboles
Signifie Mise en garde ! Soyez vigilant ! Cette procédure
présente des risques de danger ! Ceux-ci sont identifiés
par des symboles adjacents aux directives.
YIdentifie un message de sécurité particulier.
.Signifie NOTA ; n’est pas relatif à la sécurité.
Ce groupe de symboles signifie Mise en garde ! Soyez vigilant ! Il y a des ris-
ques de danger reliés aux CHOCS ÉLECTRIQUES, aux PIÈCES EN MOUVE-
MENT et aux PIÈCES CHAUDES. Reportez-vous aux symboles et aux directi-
ves ci-dessous afin de connaître les mesures à prendre pour éviter tout dan-
ger.
2-2. Dangers liés au coupage à l’arc au plasma
YLes symboles présentés ci-après sont utilisés tout au long du
présent manuel pour attirer votre attention et identifier les ris-
ques de danger. Lorsque vous voyez un symbole, soyez
vigilant et suivez les directives mentionnées afin d’éviter tout
danger. Les consignes de sécurité présentées ci-après ne font
que résumer l’information contenue dans les normes de sécu-
rité énumérées à la section 2-4. Veuillez lire et respecter toutes
ces normes de sécurité.
YL’installation,l’utilisation, l’entretien et les réparations ne doi-
vent être confiés qu’à des personnes qualifiées.
YAu cours de l’utilisation, tenir toute personne à l’écart et plus
particulièrement les enfants.
LE COUPAGE présente un risque de
feu ou d’explosion.
Des particules de métal chaud et des étincelles
peuvent jaillir de la pièce au moment du coupage.
Les étincelles et le métal chaud, la pièce à couper
chauffée et l’équipement chaud peuvcnt causer un
feu ou des brûlures. Avant de commencer à travailler, assurez-vous
que l’endroit est sécuritaire.
DProtégez−vous,ainsi que toute autre personne travaillant sur les
lieux, contre les étincelles et le métal chaud.
DNe coupez pas dans un endroit où des étincelles pourraient attein-
dre des matières inflammables.
DDéplacez toute matière inflammable se trouvant à l’intérieur d’un
périmètrede 10,7 m (35 pi) de la pièce à couper. Si cela est impos-
sible, vous devez les couvrir avec des housses approuvées et bien
ajustées.
DAssurez−vous qu’aucune étincelle ni particule de métal ne peut se
glisser dans de petites fissures ou tomber dans d’autres pièces.
DAfin d’éliminer tout risque de feu, soyez vigilant et gardez toujours
un extincteur à la portée de la main.
DSi vous coupez sur un plafond, un plancher ou une cloison, soyez
conscient que cela peut entraîner un feu de l’autre côté.
DNe coupez pas sur un contenant fermé tel qu’un réservoir ou un bi-
don.
DFixez le câble de masse sur la pièce à couper, le plus près possible
de la zone à couper afin de prévenir que le courant de coupage ne
prenne une trajectoire inconnue ou longue et ne cause ainsi une dé-
charge électrique ou un feu.
DNe coupez jamais des contenants qui peuvent contenir des matiè-
res inflammables. Vous devez en premier lieu les vider et les
nettoyer convenablement.
DNe coupez pas dans un endroit où l’atmosphère risque de contenir
de la poussière ou des vapeurs explosives.
DNe coupez pas de bouteilles, de tuyaux ou de contenants pressuri-
sés.
DNe coupez pas de contenants qui ont déjà reçu des combustibles.
DPortez des vêtements de protection exempts d’huile tels que des
gants en cuir, une veste résistante, des pantalons sans revers, des
bottes et un casque.
DNe placez pas le poste sur une surface combustible ou au−dessus
de celle−ci.
DAvant le coupage, retirez tout combustible de vos poches, par
exemple un briquet au butane ou des allumettes.
Le fait de toucher à une pièce électrique sous
tension peut donner une décharge fatale ou entraî-
ner des brûlures graves. Le chalumeau et le circuit
de masse sont automatiquement actifs lorsque le
poste est sous tension. L’alimentation d’entrée et les circuits internes
de l’appareil le sont également. Le coupage au plasma d’arc exige des
tensions plus élevées que le soudage pour amorcer et maintenir l’arc
(souvent de 200 à 400 V CC), c’est pourquoi on fait appel à des
chalumeaux conçus avec un système de verrouillage sécuritaire qui
met l’appareil hors tension lorsque la capsule anti−feu est desserrée
ou si le tube touche l’électrode à l’intérieur de la buse. Un poste
incorrectementinstallé ou inadéquatement mis à la terre constitue un
danger.
UNE DÉCHARGE ÉLECTRIQUE peut
entraîner la mort.
DNe touchez pas aux pièces électriques sous tension.
DPortez des gants isolants et des vêtements de protection secs et
sans trous.
DIsolez−vous de la pièce à couper et du sol en utilisant des housses
ou des tapis assez grands afin d’éviter tout contact physique avec
la pièce à couper ou le sol.
DNe touchez pas aux pièces du chalumeau si vous êtes en contact
avec la pièce à couper ou le sol.
DMettez l’appareil hors tension avant d’effectuer la vérification, le
nettoyage ou le changement d’une pièce du chalumeau.
DCoupez l’alimentation d’entrée avant d’installer l’appareil ou d’ef-
fectuer l’entretien. Verrouillez ou étiquetez la sortie d’alimentation
selon la norme OSHA 29 CFR 1910.147 (reportez−vous aux Princi-
pales normes de sécurité).
DInstallez le poste correctement et mettez-le à la terre convenable-
ment selon les consignes du manuel de l’opérateur et les normes
nationales, provinciales et locales.
DAssurez−vous que le fil de terre du cordon d’alimentation est cor-
rectement relié à la borne de terre dans la boîte de coupure ou que
la fiche du cordon est branchée à une prise correctement mise à la
terre −vous devez toujours vérifier la mise à la terre.
DAvant d’effectuer les connexions d’alimentation, vous devez relier
le bon fil de terre.
DVérifiez fréquemment le cordon d’alimentation afin de vous assurer
qu’il n’est pas altéré ou à nu, remplacez−le immédiatement s’il l’est.
Un fil à nu peut entraîner la mort.
DL’équipement doit être hors tension lorsqu’il n’est pas utilisé.
DVérifiez et remplacez les cosses du câble du chalumeau si elles
sont usées ou altérées.
DLe câble du chalumeau ne doit pas s’enrouler autour de votre corps.
DSi les normes le stipulent, la pièce à couper doit être mise à la terre.
DUtilisez uniquement de l’équipement en bonne condition. Réparez
ou remplacez immédiatement toute pièce altérée.
DPortez un harnais de sécurité si vous devez travailler au−dessus du
sol.
DAssurez−vous que tous les panneaux et couvercles sont correcte-
ment en place.
DN’essayez pas d’aller à l’encontre des systèmes de verrrouillage
de sécurité ou de les contourner.
DUtilisez uniquement le ou les chalumeaux recommandés dans le
manuel de l’opérateur.
DN’approchez pas le tube du chalumeau et l’arc pilote lorsque la gâ-
chette est enfoncée.
DLe câble de masse doit être pincé correctement sur la pièce à cou-
per, métal contre métal (et non de telle sorte qu’il puisse se
détacher), ou sur la table de travail le plus près possible de la ligne
de coupage.

OM-202 515 Page 6
DIsoler la pince de masse quand pas mis à la pièce pour éviter le
contact avec tout objet métallique.
Il y a DU COURANT CONTINU IMPORTANT dans
les convertisseurs après la suppression de l’ali-
mentation électrique.
DArrêter les convertisseurs, débrancher le courant électrique, et dé-
charger les condensateurs d’alimentation selon les instructions
indiquées dans la partie entretien avant de toucher les pièces.
DÉCHARGES ÉLECTRIQUES poten-
tiellement mortelles.
Les pièces internes des sources d’ali-
mentation de l’inverseur ont DES
CHARGES C.C. SIGNIFICATIVES
même APRÈS coupure du courant
d’alimentation.
DMettre l’unité hors tension, mesurer la tension des condensateurs
d’entrée et s’assurer qu’elle est pratiquement nulle avant de tou-
cher à l’une quelconque des pièces. Mesurer cette tension confor-
mément aux directives énoncées à la section Entretien du manuel
de l’utilisateur ou du manuel technique avant de toucher à l’une
quelconque des pièces.
Risque de blessure en cas
D’EXPLOSION DES PIÈCES.
DMise sous tension, toute pièce défectueuse des
sources d’alimentation de l’inverseur peut explo-
ser ou faire exploser d’autres pièces. Pour entre-
tenir les inverseurs, toujours porter un masque
protecteur et un vêtement à manches longues.
Le coupage plasma produit des étincelles et projections de
métal à très haute température. Lorsque la pièce refroidit,
du laitier peut se former.
LES ÉTINCELLES VOLANTES ris-
quent de provoquer des blessures.
DPortez une visière ou des lunettes de sécurité avec des écrans laté-
raux approuvées.
DPortez des vêtements de protection adéquats afin de protéger votre
peau.
DAyez recours à des protège−tympans ou à un serre−tête ignifuges afin
d’éviter que les étincelles n’entrent dans vos oreilles.
Les rayons d’arc provenant du procédé de coupage
produisent des rayons visibles et invisibles intenses
(ultraviolets et infrarouges) qui peuvent entraîner des brûlures aux yeux et à la
peau.
LES RAYONS D’ARC peuvent entraî-
ner des brûlures aux yeux et à la peau.
DLorsque vous coupez ou regardez quelqu’un couper, portez un mas-
que ou un écran facial avec le filtre approprié. La norme ANSI Z49.1
(reportez−vous aux Principales normes de sécurité) suggère d’utiliser
un filtre de teinte nd9 (nd8 étant le minimum) pour tout travail de cou-
page faisant appel à un courant de moins de 300 A. On mentionne
également dans la norme Z49.1 qu’un filtre plus faible peut être utilisé
lorsque l’arc est caché par la pièce à couper. Comme cela est habi-
tuellement le cas pour les travaux de coupage à faible courant, les
teintes énumérées au tableau 1 sont fournies à titre d’information pour
l’opérateur.
DPorter des lunettes de sécurité à coques latérales sous votre casque
ou écran facial.
DAyez recours à des écrans protecteurs ou à des rideaux pour protéger
les autres contre les rayonnements et les éblouissements; prévenez
toute personne sur les lieux de ne pas regarder l’arc.
DPortez des vêtements confectionnés avec des matières résistantes
et ignifuges (cuir et laine) et des bottes de protection.
Tableau 1. Protection des yeux pour le coupage au plasma d’arc
Intensité de courant en ampères Filtre de teinte (minimum)
Moins de 20 no. 4
20 −40 no. 5
40 −60 no. 6
60 −80 no. 8
Certaines applications de coupage produisent un bruit
constant, ce qui peut endommager l’ouïe si le niveau
sonore dépasse les limites permises par l’OSHA (repor-
tez−vous aux Principales normes de sécurité).
LE BRUIT peut endommager l’ouïe.
DUtilisez des protège−tympans ou un serre−tête antibruit si le niveau
sonore est élevé.
DPrévenez toute personne sur les lieux du danger relié au bruit.
LES FUMÉES ET LES GAZ peuvent
être dangereux.
Le coupage produit des vapeurs et des gaz. Respirer
ces vapeurs et ces gaz peut être dangereux pour la
santé.
DNe mettez pas votre tête au−dessus des vapeurs. Ne respirez pas ces
vapeurs.
DSi vous êtes à l’intérieur au moment du coupage, ventilez la pièce ou
ayez recours à une ventilation aspirante installée près de l’arc pour
évacuer les vapeurs et les gaz.
DSi la ventilation est médiocre, utilisez un respirateur anti−vapeurs
approuvé.
DVeuillez lire le Material Safety Data Sheets (MSDS) et les instructions
du fabricant pour obtenir plus de renseignements sur les métaux à
couper, les enrobages et les nettoyants.
DTravaillez dans un espace restreint uniquement s’il est bien ventilé ou
si vous portez un respirateur anti−vapeurs. Les vapeurs causées par
le coupage et l’épuisement de l’oxygène peuvent altérer la qualité de
l’air et entraîner des blessures ou la mort. Assurez−vous que l’air am-
biant est sain pour la santé.
DNe coupez pas dans un endroit près d’opérations de décapage, de
nettoyage ou de vaporisation. La chaleur et les rayons d’arc peuvent
réagir avec les vapeurs et former des gaz hautement toxiques et irri-
tants.
DNe coupez pas des métaux enrobés tels que des métaux galvanisés,
contenant du plomb ou de l’acier plaqué au cadmium, à moins que
l’enrobage ne soit ôté de la surface du métal à couper, que l’endroit où
vous travaillez ne soit bien ventilé, ou, si nécessaire, que vous ne por-
tiez un respirateur anti−vapeurs. Les enrobages ou tous métaux qui
contiennent ces éléments peuvent créer des vapeurs toxiques s’ils
sont coupés.
DNe coupez pas de contenants qui renferment ou ont renfermés des
matières toxiques ou réactives −vous devez en premier lieu les vider
et les nettoyer convenablement.
LE PLASMA D’ARC peut entraîner
des blessures.
La chaleur dégagée par le plasma d’arc peut entraîner de
sérieuses brûlures. La force de l’arc est un facteur qui
s’ajoute au danger de brûlures. La chaleur intense et la
puissance de l’arc peuvent rapidement passer au travers
de gants et de tissus.
DN’approchez pas le tube du chalumeau.
DNe saisissez pas la pièce à couper près de la ligne de coupage.
DL’arc pilote peut causer des brûlures −n’approchez pas le tube du cha-
lumeau lorsque vous avez appuyé sur le gâchette.
DPortez des vêtements de protection adéquats qui recouvrent tout vo-
tre corps.
DNe pointez pas le chalumeau en direction de votre corps ni de la pièce
à couper lorsque vous appuyez sur la gâchette −l’arc pilote s’allume
automatiquement.
DMettez l’alimentation hors tension et débranchez le cordon d’alimen-
tation avant de démonter le chalumeau ou de changer une pièce du
chalumeau.
DUtilisez uniquement le ou les chalumeaux recommandés dans le ma-
nuel de l’opérateur.

OM-202 515 Page 7
Les bouteilles de gaz contiennent du gaz sous haute
pression. Si une bouteille est endommagée, elle peut
exploser. Puisque les bouteilles de gaz font habituellement
partie d’un processus de travail des métaux, assurez−vous
de les manipuler correctement.
LES BOUTEILLES peuvent exploser
si elles sont endommagées.
DProtégez les bouteilles de gaz comprimé contre la chaleur excessive,
les chocs mécaniques, le laitier, la flamme, les étincelles et l’arc.
DInstallez et attachez les bouteilles dans la position verticale à l’aide
d’une chaîne, sur un support stationnaire ou un châssis porte−bouteil-
le afin de prévenir qu’elles ne tombent ou ne basculent.
DLes bouteilles ne doivent pas être près de la zone de coupage ni de
tout autre circuit électrique.
DUn contact électrique ne doit jamais se produire entre un chalumeau
de plasma d’arc et une bouteille.
DNe coupez jamais sur une bouteille pressurisée −une explosion en
résulterait.
DUtilisez uniquement des bouteilles de gaz, des détendeurs, des
boyaux et des raccords conçus pour l’application déterminée. Gar-
dez−les, ainsi que toute autre pièce associée, en bonne condition.
DDétournez votre visage du détendeur−régulateur lorsque vous ouvrez
la soupape de la bouteille.
DLe couvercle du détendeur doit toujours être en place, sauf lorsque
vous utilisez la bouteille ou qu’elle est reliée pour usage ultérieur.
DLisez et suivez les instructions sur les bouteilles de gaz comprimé,
l’équipement connexe et le dépliant P−1 de la CGA mentionné dans
les Principales normes de sécurité.
2-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement
et la maintenance
DES PIECES CHAUDES peuvent pro-
voquer des brûlures graves.
DNe pas toucher des parties chaudes à mains nues.
DLaisser refroidir avant d’intervenir sur la torche.
DES ORGANES MOBILES peuvent
provoquer des blessures.
DS’abstenir de toucher des organes mobiles tels que
des ventilateurs.
DMaintenir fermés et verrouillés les portes, panneaux,
recouvrements et dispositifs de protection.
DES PARTICULES VOLANTES
peuvent blesser les yeux.
DPorter des lunettes de sécurité avec protections laté-
rales ou frontales.
LES CHAMPS MAGNÉTIQUES peu-
vent affecter les stimulateurs cardia-
ques.
DPorteurs de stimulateur cardiaque, restez à distance.
DLes porteurs sont priés de consulter leur médecin
avant d’approcher les opérations de coupage
plasma.
L’EMPLOI EXCESSIF peut
SURCHAUFFER L’ÉQUIPEMENT.
DPrévoir une période de refroidissement; respecter le
cycle opératoire nominal.
DRéduire l’ampérage (épaisseur) avant de continuer à
couper ou réduire le facteur de marche.
Danger D’EXPLOSION
D’HYDROGÈNE.
DLors du coupage d’aluminium partiellement ou totale-
ment immergé dans l’eau, de l’hydrogène libre peut
s’accumuler sous la pièce.
DConsultez votre ingénieur de coupage et les instruc-
tions de la table de coupage.
LA CHUTE DE L’APPAREIL peut
blesser.
DUtiliser l’anneau de levage uniquement pour soulever
l’appareil, NON PAS les chariot, les bouteilles de gaz
ou tout autre accessoire.
DUtiliser un engin d’une capacité appropriée pour sou-
lever l’appareil.
DEn utilisant des fourches de levage pour déplacer l’unité, s’assurer
que les fourches sont suffisamment longues pour dépasser du côté
opposé de l’appareil.
Risque D’INCENDIE OU
D’EXPLOSION.
DNe pas placer l’appareil sur, au-dessus ou à proximité
de surfaces infllammables.
DNe pas installer l’appareil à proximité de produits in-
flammables
DNe pas surcharger l’installation électrique −s’assurer que
l’alimentation est correctement dimensionné et protégé avant de
mettre l’appareil en service.
LES CHARGES ÉLECTROSTATI-
QUES peuvent endommager les cir-
cuits imprimés.
DEtablir la connexion avec la barrette de terre avant de
manipuler des cartes ou des pièces.
DUtiliser des pochettes et des boîtes antistatiques
pour stocker, déplacer ou expédier des cartes PC.
LE RAYONNEMENT HAUTE FRÉ-
QUENCE (H.F.) risque de provoquer
des interférences.
DLe Rayonnement haute frequence (H.F.) peut provo-
quer des interférences avec les équipements de ra-
dio−navigation et de communication, les services de
sécurité et les ordinateurs.
DDemander seulement à des personnes qualifiées familiarisées avec
des équipements électroniques de faire fonctionner l’installation.
DL’utilisateur est tenu de faire corriger rapidement par un électricien
qualifié les interférences résultant de l’installation.
DSi le FCC signale des interférences, arrêter immédiatement l’appareil.
DEffectuer régulièrement le contrôle et l’entretien de l’installation.
DMaintenir soigneusement fermés les portes et les panneaux des sour-
ces de haute fréquence, maintenir les éclateurs à une distance
correcte et utiliser une terre et et un blindage pour réduire les interfé-
rences éventuelles.
LE COUPAGE Ã L’ARC peut causer
des interférence.
DL’énergie électromagnétique peut gêner le fonction-
nement d’appareils électroniques comme des ordi-
nateurs et des robots.
DPour réduire la possibilité d’interférence, maintenir les câbles aussi
courts que possible, les grouper, et les poser aussi bas que possible
(ex. par terre).
DVeiller à couper à une distance de 100 mètres de tout équipement
électronique sensible.
DS’assurer que la source de coupage est correctement branchée et
mise à la terre.
DSi l’interférence persiste, l’utilisateur doit prendre des mesures sup-
plémentaires comme écarter la machine, utiliser des câbles blindés
de des filtres, ou boucler la zone de travail.

OM-202 515 Page 8
2-4. Principales normes de sécurité
Safety in Welding and Cutting, norme ANSI Z49.1, de l’American Wel-
ding Society, 550 N.W. Lejeune Rd, Miami FL 33126
Safety and Health Sandards, OSHA 29 CFR 1910, du Superintendent
of Documents, U.S. Government Printing Office, Washington, D.C.
20402.
RecommendedSafe Practice for the Preparation for Welding and Cut-
ting of Containers That Have Held Hazardous Substances, norme AWS
F4.1, de l’American Welding Society, 550 N.W. Lejeune Rd, Miami FL
33126
National Electrical Code, NFPA Standard 70, de la National Fire Protec-
tion Association, Batterymarch Park, Quincy, MA 02269.
Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-1,
de la Compressed Gas Association, 1235 Jefferson Davis Highway,
Suite 501, Arlington, VA 22202.
Règles de sécurité en soudage, coupage et procédés connexes, norme
CSA W117.2, de l’Association canadienne de normalisation, vente de
normes, 178 Rexdale Boulevard, Rexdale (Ontario) Canada M9W 1R3.
Safe Practices For Occupation And Educational Eye And Face Protec-
tion, norme ANSI Z87.1, de l’American National Standards Institute,
1430 Broadway, New York, NY 10018.
Cutting and Welding Processes, norme NFPA 51B, de la National Fire
Protection Association, Batterymarch Park, Quincy, MA 02269.
2-5. Information sur les champs électromagnétiques
Données sur le soudage électrique et sur les effets, pour l’organisme,
des champs magnétiques basse fréquence
Le courant de soudage ou de coupage passant dans les câbles de puis-
sance crée des causera des champs électromagnétiques. Il y a eu et
il y a encore un certain souci à propos de tels champs. Cependant,
après avoir examiné plus de 500 études qui ont été faites pendant une
période de recherche de 17 ans, un comité spécial ruban bleu du Natio-
nal Research Council a conclu: “L’accumulation de preuves, suivant le
jugementdu comité, n’a pas démontré que l’exposition aux champs ma-
gnétiques et champs électriques à haute fréquence représente un
risque à la santé humaine”. Toutefois, des études sont toujours en cours
et les preuves continuent à être examinées. En attendant que les
conclusions finales de la recherche soient établies, il vous serait sou-
haitable de réduire votre exposition aux champs électromagnétiques
pendant le soudage ou le coupage.
Afin de réduire les champs électromagnétiques dans l’environnement
de travail, respecter les consignes suivantes :
1 Garder les câbles ensembles en les torsadant ou en les
attachant avec du ruban adhésif.
2 Mettre tous les câbles du côté opposé de l’opérateur.
3 Ne pas courber pas et ne pas entourer pas les câbles autour de
vous.
4 Garder le poste de soudage et les câbles le plus loin possible de
vous.
5 Relier la pince de masse le plus près possible de la zone de
soudure.
Consignes relatives aux stimulateurs cardiaques :
Les consignes mentionnées précédemment font partie de celles desti-
nées aux personnes ayant recours à un stimulateur cardiaque. Veuillez
consulter votre médecin pour obtenir plus de détails.

OM-202 515 Page 9
SECTION 3 −DEFINITIONS
3-1. Warning Label Definitions
Warning! Watch Out! There are
possible hazards as shown by the
symbols.
1 Cutting sparks can cause
explosion or fire.
1.1 Keep flammables away from
cutting. Do not cut near
flammables.
1.2 Cutting sparks can cause
fires. Have a fire extinguisher
nearby, and have a
watchperson ready to use it.
1.3 Do not cut on drums or any
closed containers.
2 The plasma arc can cause
injury and burns.
2.1 Turn off power before
disassembling torch.
2.2 Do not grip material near
cutting path.
2.3 Wear complete body
protection.
3 Electric shock from torch or
wiring can kill.
3.1 Wear dry insulating gloves.
Do not wear wet or damaged
gloves.
3.2 Protect yourself from electric
shock by insulating yourself
from work and ground.
3.3 Disconnect input plug or
power before working on
machine.
4 Breathing cutting fumes can
be hazardous to your health.
4.1 Keep your head out of the
fumes.
4.2 Use forced ventilation or local
exhaust to remove the fumes.
4.3 Use ventilating fan to remove
fumes.
5 Arc rays can burn eyes and
injure skin.
5.1 Wear hat and safety glasses.
Use ear protection and button
shirt collar. Use welding
helmet with correct shade of
filter. Wear complete body
protection.
6 Become trained and read the
instructions before working on
the machine or cutting.
7 Do not remove or paint over
(cover) the label.
8 Falling equipment can cause
injury and damage to unit.
9 Always lift and support unit
using both handles. Keep
angle of lifting device less
than 60 degrees.
10 Use a proper cart to move
unit.
11 Do not use one handle to lift
or support unit.
11/00
8
910
11

OM-202515 Page 10
S-185 836
> 60 s
V
V
V
1 Warning! Watch Out! There
are possible hazards as
shown by the symbols.
2 Electric shock from wiring can
kill.
3 Disconnect input plug or
power before working on
machine.
4 Hazardous voltage remains
on input capacitors after
power is turned off. Do not
touch fully charged
capacitors.
5 Always wait 60 seconds after
power is turned off before
working on unit, OR
6 Check input capacitor voltage,
and be sure it is near 0 before
touching any parts.
7 When power is applied failed
parts can explode or cause
other parts to explode.
8 Flying pieces of parts can
cause injury. Always wear a
face shield when servicing
unit.
9 Always wear long sleeves and
button your collar when
servicing unit.
10 After taking proper
precautions as shown,
connect power to unit.
234 56
1
78 910
3-2. Air Supply Precaution
H2O
+=
Use Only Oil Free
Dry Compressed Air

OM-202 515 Page 11
3-3. Manufacturer’s Rating Label For CE Products
U2112V
I280A
X 60%
30A/92V 80A/112V
I1max = 21.6AU1= 380V
I1max = 19.3AU1=440V
I1eff = 16.7A
I1eff = 14.9A
3-4. Symbols And Definitions
Some symbols are found only on CE products.
NOTE
AAmperes Plasma Arc Cutting
(PAC) Adjust Air/Gas Pressure Air Pressure
VVolts Increase No −Do Not Do
This Temperature
Protective Earth
(Ground) Three Phase Constant Current Voltage Input
On Off Percent Direct Current
U0Rated No Load Voltage (Average) U1Primary Voltage U2
Conventional Load
Voltage Line Connection
SSuitable for Some
Hazardous
Locations I2
Rated Cutting
Current XDuty Cycle Three Phase
Transformer
Rectifier
IP Degree Of
Protection Loose Shield Cup Hz Hertz I1max Rated Maximum Supply Current
I1eff Maximum Effective
Supply Current Trigger Hold On Trigger Hold Off

OM-202 515 Page 12
SECTION 4 −INSTALLATION
4-1. Specifications
Input
Model/Rated
Output Volts @
50/60 Hz,
3 Phase
Amperes
@ Rated
Cutting
Capacity
KVA KW
Rated Cutting
Capacity Type of Output Plasma Gas Maximum
Open-Circuit
Voltage DC
UPC 838
80 A @ 112
380 21.6 14.21 13.50 7/8 in
(22 mm)
At 10 IPM Direct
Current,
Straight
Air Or Nitrogen
350
80 A @ 112
Volts DC, 60%
Duty Cycle 440 19.3 14.71 13.9 7/8 in
(22 mm)
At 10 IPM
Straight
Polarity
(DCEN)
Air Or Nitrogen
Only
3
5
0
4-2. Duty Cycle And Overheating
Duty Cycle is percentage of 10 min-
utes that unit can cut at rated load
without overheating.
If unit overheats, thermostat(s)
opens, output stops, and cooling
fan runs. Wait fifteen minutes for
unit to cool. Reduce amperage or
duty cycle before cutting.
YExceeding duty cycle can
damage unit and void war-
ranty.
Overheating
0
15
A
OR
Reduce Duty Cycle
Minutes duty1 4/95
Three-Phase Input Power:
60% Duty Cycle
6 Minutes Cutting 4 Minutes Resting

OM-202 515 Page 13
4-3. Cutting Speed
The cutting speed curve shows the
recommended maximum cutting
speed capabilities of the power
source and torch for mild steel of
various thickness.
YExceeding recommended
cutting speeds will cause
rapid erosion of the tip and
electrode.
UPC 838
191 831
Cutting speed is approximately 10 inches per minute at 0.88 in
(22 mm) mild steel thickness at max setting/tip saver mode.

OM-202 515 Page 14
4-4. Selecting a Location
loc_2 3/96 - 802 140 / Ref. 151 556
1 Lifting Handles
Use handles to lift unit.
2 Hand Cart
Use cart or similar device to move
unit.
3 Rating Label
Use rating label to determine input
power needs.
4 Line Disconnect Device
Locate unit near correct input power
supply.
YSpecial installation may be
required where gasoline or
volatile liquids are present −
see NEC Article 511 or CEC
Section 20.
24 in
(610 mm)
17 in
(432 mm)
12-1/2 in
(318 mm)
Movement
1
1
2
YDo not move or operate unit
where it could tip.
Location 43
Dimensions And Weight
18 in
(460 mm)
18 in
(460 mm)
74 lb (34.6 kg)

OM-202 515 Page 15
4-5. Connecting Work Clamp And Gas/Air Supply
Ref. 803 640-A / 802 803-A
1 Work Clamp
2 Workpiece
Connect work clamp to a clean,
paint-freelocation on workpiece, as
close to cutting area as possible.
.Use only clean, dry air with 90
to 150 psi pressure.
3 Gas/Air Inlet Opening
4 Hose
5 Teflon Tape
Obtain hose with 3/8 in (9.5 mm) or
larger diameter and 1/4 NPT right-
hand thread fitting. Wrap threads
with teflon tape (optional) or apply
pipe sealant, and install fitting in
opening. Route hose to gas/air
supply.
Adjust gas/air pressure according
to Section 5-2.
Tools Needed:
5/8, 1-1/8 in
From Gas/Air Supply
3
4
Rear of
Unit
5
1
2
4-6. Electrical Service Guide
Max Recommended Standard Fuse Rating In Amperes
Input Voltage
Input Amperes At Rated Cutting Capacity
Circuit Breaker 1, Time-Delay 2
Normal Operating 3
UPC 838
380 440
21.6 19.3
30 30
35 35
4610
50 100 150
Min Input/Grounding Conductor Size In mm2
Max Recommended Input Conductor Length In Meters
Reference: 1999 National Electrical Code (NEC)
1 Choose a circuit breaker with time-current curves comparable to a Time Delay Fuse.
2 “Time-Delay” fuses are UL class “RK5” .
3 “Normal Operating” (general purpose −no intentional delay) fuses are UL class “K5” (up to and including 60 amp), and UL class “H”
( 65 amp and above).

OM-202 515 Page 16
4-7. Connecting Input Power
L1
input_2 3/96 - Ref. 144 221 / Ref. 070 399-C / 802 140
Check input voltage available at
site.
1 Input And Grounding
Conductors
2 Line Disconnect Device
See Section 4-6.
YAlways connect green wire
to supply grounding termi-
nal, never to a line terminal.
Connect black, brown, and
blue wires (L1, L2, L3) to line
terminals.
3/8 in
3/8 in
2
1
1
L2
L3
YAlways connect grounding
conductor first.
3
= GND/PE
Tools Needed:
Green/Yellow
