Universal Blue UBCA2001-20 User manual

MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
UBCA2001-20
www.universalblue.es

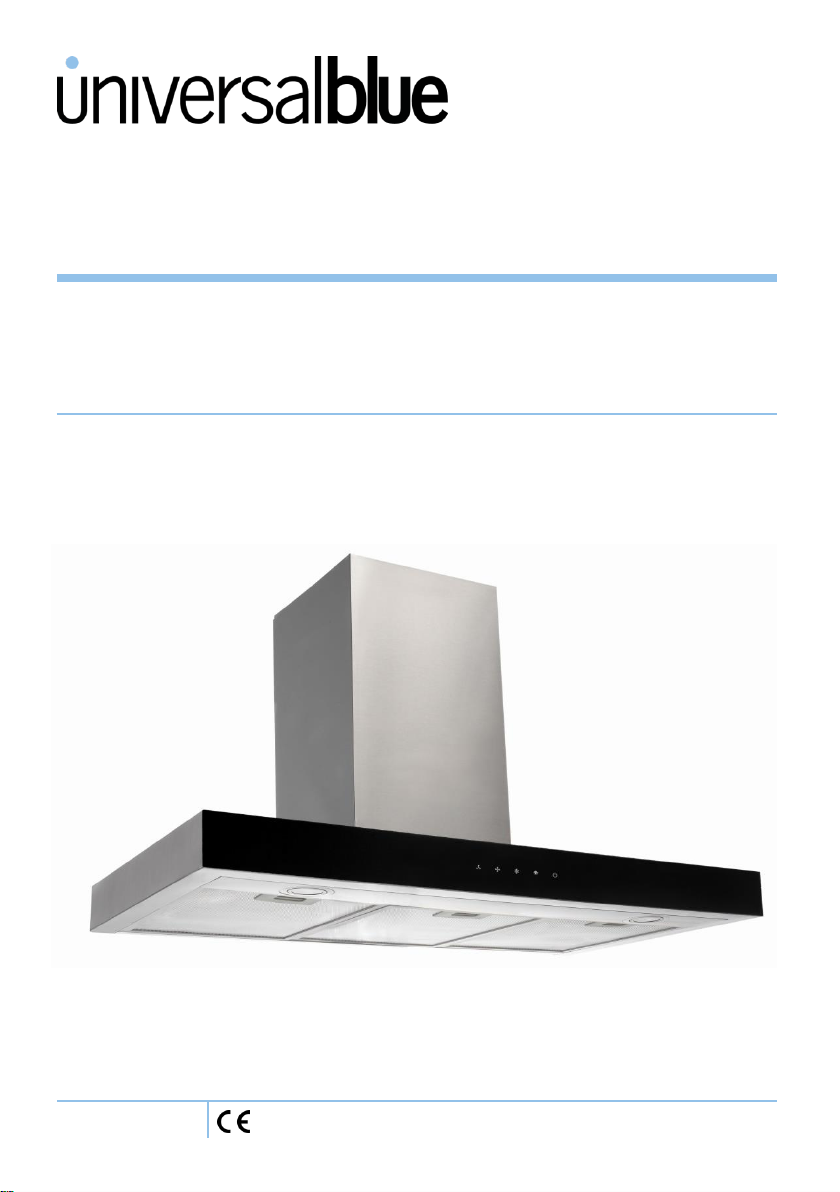

Campana T de cristal 90
Glass T Cooker Hood 90
P.I. Media Legua C/Decenio,1 30565
Las Torres de Cotillas (Murcia)

2
Campana T de cristal 90
Glass T Cooker Hood 90 cm
ÍNDICE
ESPAÑOL
1. INSTRUCCIONES DE SEGURIDAD ................................................ 3
2. CARACTERÍSTICAS DEL PRODUCTO ........................................... 5
3. INSTALACIÓN................................................................................ 6
4. FUNCIONAMIENTO ..................................................................... 10
5. MANTENIMIENTO ....................................................................... 11
6. INFORMACION INHERENTE MEDIOAMBIENTE......................... 12
ENLISH
1. IMPORTANT SAFEGUARDS........................................................ 16
2. PRODUCT FEATURES.................................................................. 18
3. INSTALLATION............................................................................ 19
4. USING YOUR COOKER HOOD ..................................................... 22
5. MAINTENANCE ........................................................................... 23
6. ENVIRONMENTAL INFORMATION............................................. 24
7. AFTER SALES SERVICE............................................................... 26

3
Felicidades por haber adquirido este producto.
Le recomendamos que dedique algún tiempo a leer
cuidadosamente este Manual de Instrucciones / Instalación con el
fin de hacer un buen uso del mismo.
Lea cuidadosamente todas las instrucciones de seguridad antes de
utilizar el aparato y conserve este Manual de Instrucciones /
Instalación para poder consultarlo en el futuro.
1. INSTRUCCIONES DE SEGURIDAD
POR FAVOR LEA TODAS LAS INSTRUCCIONES CON
CUIDADO ANTES DE UTILIZAR EL PRODUCTO.
ESTE APARATO HA SIDO DISEÑADO PARA USO
DOMÉSTICO EXCLUSIVAMENTE.
Cuando utilice este aparato, deben seguirse siempre las
siguientes instrucciones de seguridad.
Asegúrese de que el voltaje de la habitación en la que se
encuentra el aparato corresponde a la que aparece en la
placa de características del mismo y, que el enchufe esté
correctamente conectado a una toma de tierra.
Si observa alguna anomalía en su aparato no haga uso del
mismo y contacte con un técnico especializado.
Este aparato está diseñado únicamente para ser utilizado en
aplicaciones domésticas y similares.
No intente usar la campana extractora sin los filtros de grasa
o si los filtros tienen demasiada grasa.
No deje desatendidas las sartenes durante el uso ya que las
grasas o aceites sobrecalentados pueden prenderse fuego.
No flamear debajo de la campana extractora.
ESPAÑOL

4
PRECAUCIÓN: las piezas accesibles pueden calentarse
cuando el aparato está siendo utilizado.
¡Importante! Siempre apague el suministro eléctrico de la
red eléctrica durante la instalación y el mantenimiento del
aparato.
La campana extractora debe instalarse de acuerdo con las
instrucciones de instalación que se detallan en este manual.
Todos los trabajos de instalación deben ser realizados por
una persona competente o un electricista cualificado.
Preste atención a los bordes afilados dentro de la campana
extractora, especialmente durante la instalación y la
limpieza.
Se deben respetar las distancias mínimas entra la parte más
baja de la campana y la cocina utilizada:
oCocinas de gas: 75 cm
oCocinas eléctricas: 65 cm
oCocinas de carbón o aceite: 75 cm
Asegúrese de que los conductos no tengan dobleces ya que
esto reducirá la eficiencia de la campana extractora.
Siempre coloque tapas en ollas y sartenes cuando cocine en
una cocina de gas.
Cuando se encuentra en el modo de extracción, la campana
de cocina está eliminando el aire de la habitación. Por favor,
asegúrese de que la habitación tiene la ventilación adecuada.
Si el cable de alimentación está dañado, debe ser
reemplazado por el fabricante, su agente de servicio o
personas cualificadas. Nunca lo reemplace usted mismo.
Debe haber una ventilación adecuada de la habitación
cuando se usa la campana extractora junto con algún
aparato de gas, por ejemplo una encimera.
Limpie su aparato periódicamente siguiendo las
instrucciones que se detallan en este manual.

5
Por razones de seguridad, use unicamente el mismo tamaño
de fijación o tornillo de montaje que se recomienda en este
manual de instrucciones.
Este aparato puede ser utilizado por niños de 8 años en
adelante y por personas con capacidades físicas, sensoriales
o mentales reducidas o falta de experiencia y conocimiento
si son supervisados o instruidos acerca del uso del aparato
de una manera segura y comprenden los riesgos
involucrados. Los niños no deben jugar con el aparato. La
limpieza y el mantenimiento del usuario no deben ser hechas
por los niños a menos que sean mayores de 8 años y estén
supervisados. Mantenga el aparato y el cable fuera del
alcance de los niños menores de 8 años.
2. CARACTERÍSTICAS DEL PRODUCTO
Campana T de cristal 90 cm
Voltaje
230 V
Frecuencia
50 Hz
Potencia
234 W
Poder de succión
650 m3/H*
Lámpara
2 x 2 W LED
Clase energética
Clase A
Nº de motores
1 (230W)
Nivel de ruido (db)
57 - 66

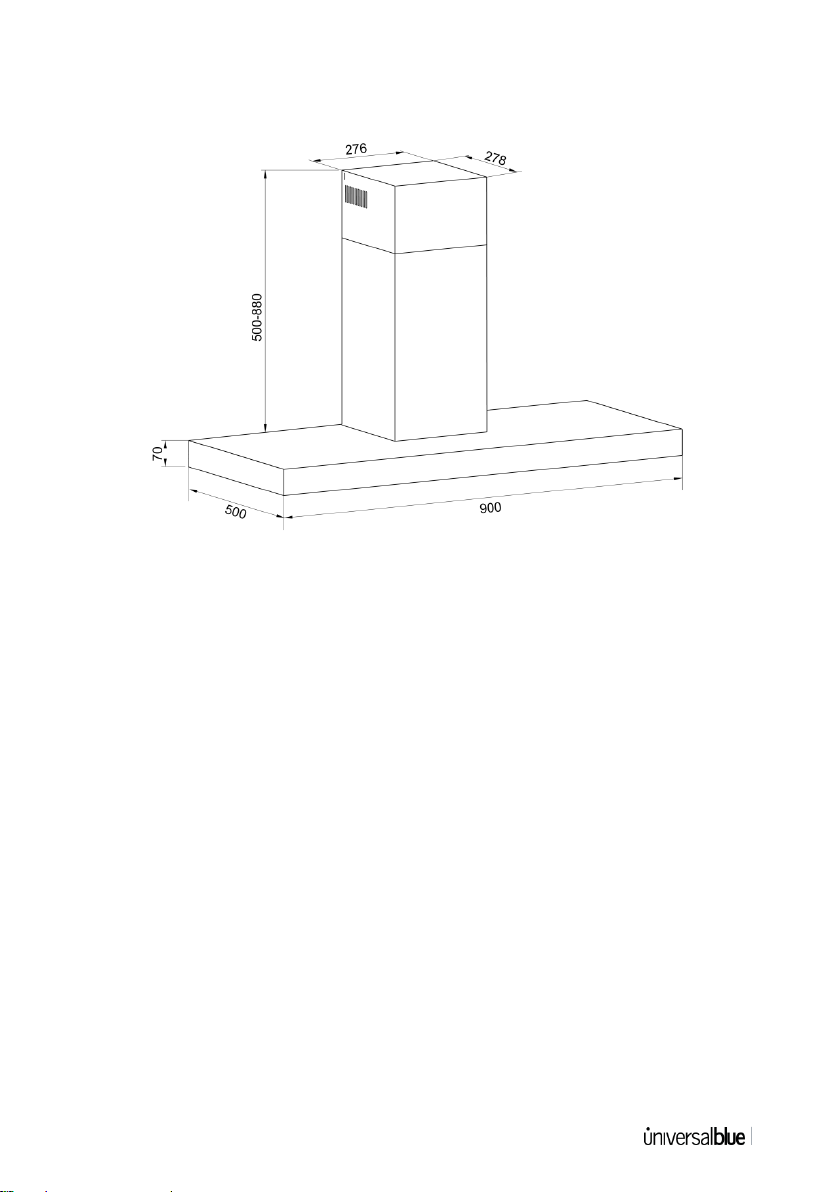

Dimensiones del producto
900 x 450 x (570~950)mm
Display
No
* Poder de succión ERP: 650 m3/h

6
3. INSTALACIÓN
Saque todo el embalaje. Si hay una película de seguridad sobre el
aparato, quítela antes de proceder al montaje del aparato.
Compruebe cuidadosamente si hay daños, si hay alguno notifíquelo
inmediatamente al distribuidor.
El fabricante no se hará responsable de los daños ocasionados al
producto por una instalación incorrecta.
La instalación sólo puede ser llevada a cabo por personal
cualificado.
Se requieren dos o más personas para instalar o mover este
dispositivo. No hacerlo puede causar lesiones físicas.

7

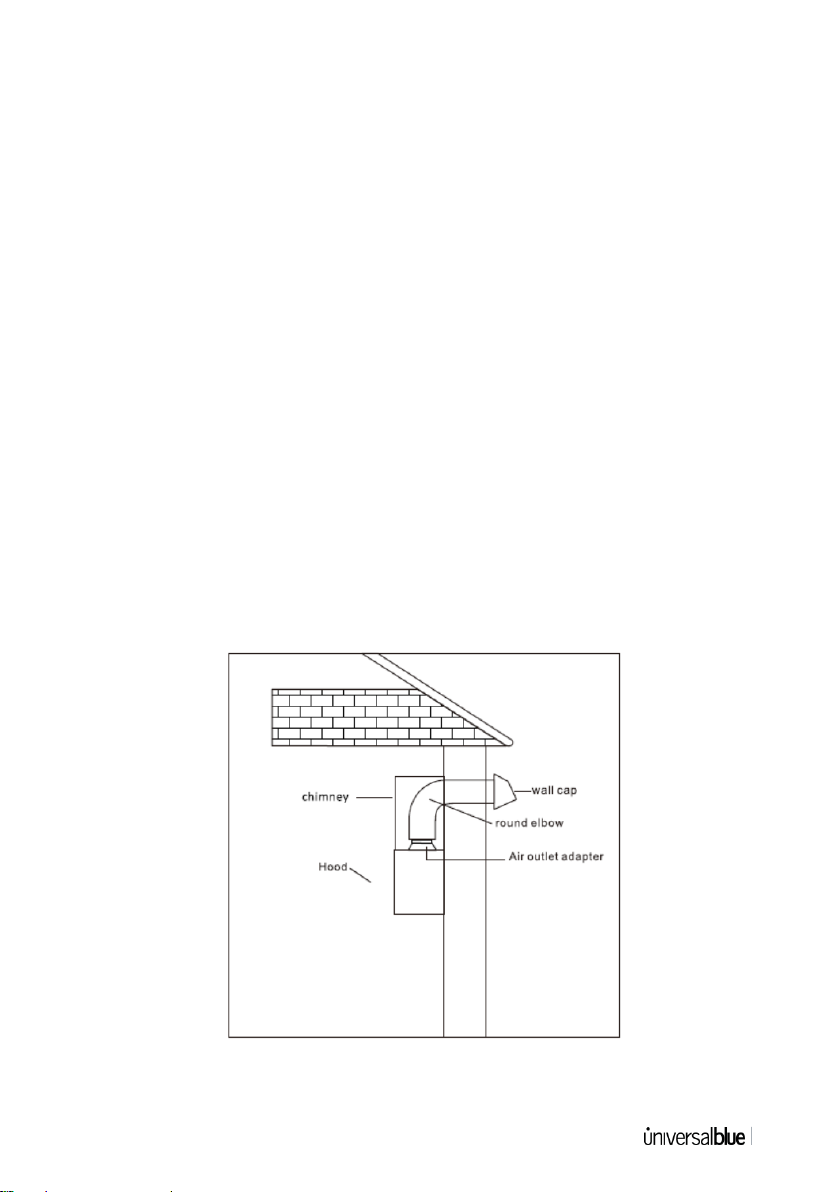

Instalar el ducto
(sólo para campanas con salidas de aire al exterior)
Precaución: para reducir el riesgo de incendio, se recomienda
utilizar conductos de metal.
Decida dónde se instalará el conducto. Considere que un
recorrido recto y corto del conducto permitirá que la
campana funcione de manera más eficiente.
Conductos largos, con codos o transiciones reducirán el
rendimiento de la campana. En la medida de lo possible,
utilize la menor cantidad possible de codos y transiciones.
El aire no debe descargarse en una chimenea que se utiliza
para extraer los humos de los aparatos que queman gas u
otros combustibles. Deben cumplirse las normas relativas a
la descarga de aire.
Instale el conducto. Conecte el conducto metálico redondo a
la tapa y una dichas partes con el cuerpo de la campana. Use
cinta adhesiva para sellar las juntas entre las secciones de
conductos.

8
Instalación eléctrica
El cableado eléctrico debe ser realizado por una persona o
personas calificadas de acuerdo con todos los códigos y normas
aplicables. Esta campana debe estar correctamente conectada a
tierra. Desconecte la corriente eléctrica en la entrada de servicio
antes del cableado.
Si el cable de alimentación está dañado, debe ser reemplazado por
el fabricante, su agente de servicio o personas con calificaciones
similares para evitar un peligro.

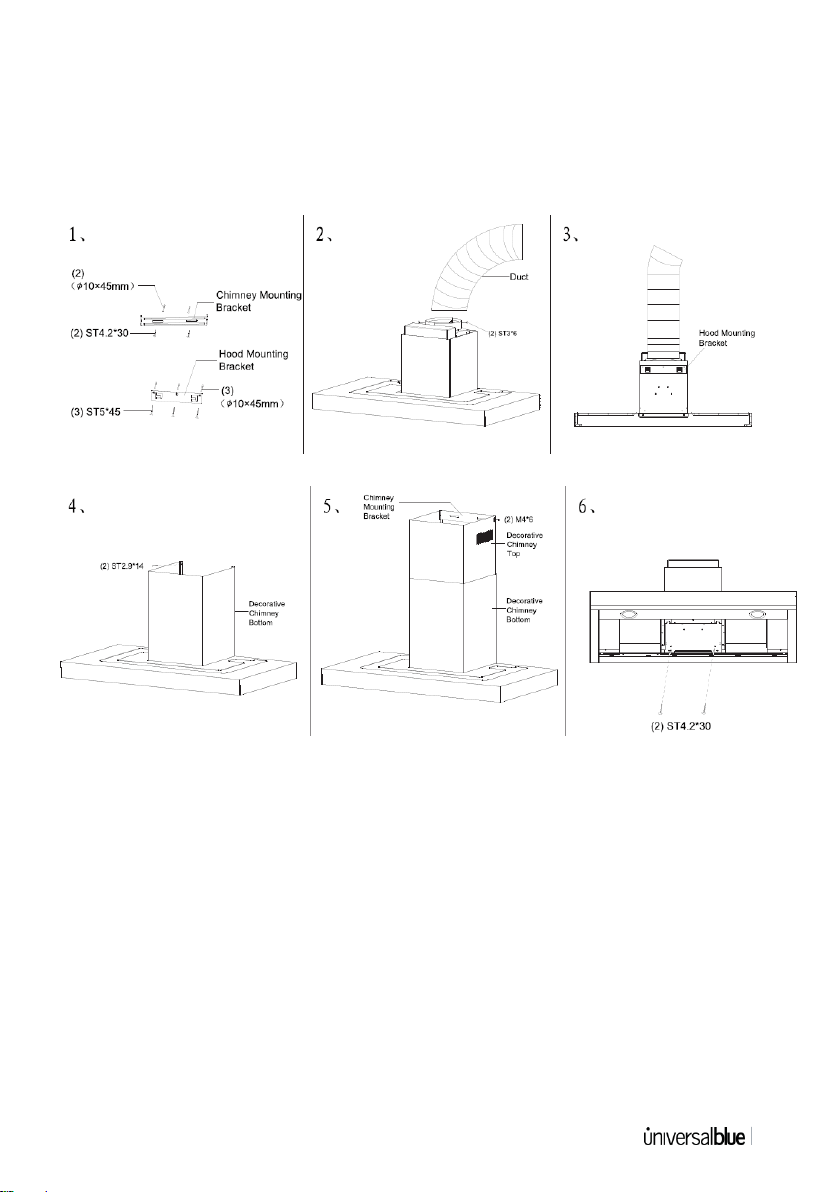

Instalación
A la hora de instalar la campana extractora deberá considerar las
distancias mínimas de seguridad nombradas anteriormente.
Para instalar la campana extractora, por favor lea detenidamente
las siguientes notas de instalación:
Fije el soporte de la campana incluido en el embalaje a la
pared utilizando (2) tornillos de montaje ST 5 x 45 mm y
tacos de fijación de ∅10×45 mm. Alinee el cuerpo de la
campana con el soporte. Baje suavemente la campana hasta
que encaje firmemente en el soporte.
Usando los tornillos (2)ST3*6, fije el collar de descarga en el
adaptador de salida de aire
Conecte un conducto redondo de 150 mm de la longitud
deseada al adaptador de salida de aire.
Coloque cuidadosamente la chimenea decorativa en la parte
superior del cuerpo y fíjela utilizando (2) tornillos ST2.9X14 y
(2) tacos de fijación de la medida ∅7×27mm.
Deslice cuidadosamente la parte superior de la chimenea
decorative que se encuentra dentro de la parte inferior de la
chimenea decorativa. Una vez alcanzada la altura deseada,
utilice (2) tornillos M4X6 a ambos lados de la parte superior
de la chimenea para fijarla al soporte de la chimenea.

9
Para evitar que el cuerpo de la campana se mueva, utilice (2)
tornillos ST4.2x3 y (2) tornillos de fijación de ∅10×45mm
para fijar la campana al interior.

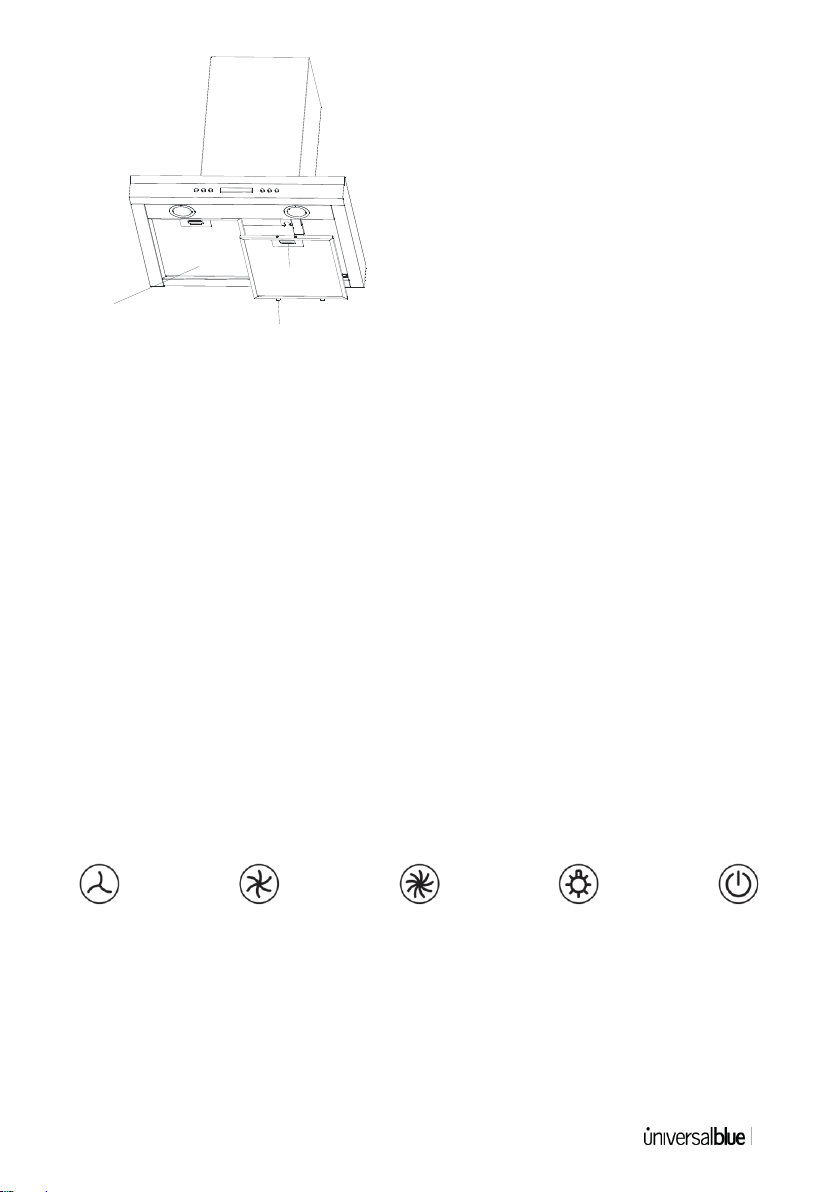

Instalación de los filtros
1. Para quitar el filtro de grasa, presione la hebilla situada en el
lateral del filtro. Incline el filtro hacia abajo y retírelo.
2. Para instalar el filtro de grasa, alinee las hebillas del filtro
trasero con las ranuras en la campana. Presione la hebilla,
empuje el filtro a su posición y suéltelo. Asegúrese de que el
filtro esté bien encajado después del montaje.

10
(2) Filter
Adicionalmente, disponemos de filtros de carbón compatibles con
este modelo de campana (opcional).
En caso de que desee instalar filtros de carbón en su campana, le
recomendamos adquirir únicamente los filtros oficiales en nuestra
web.
Para la instalación de los filtros de carbón, por favor lea
atentamente las instrucciones incluidas en el paquete del
accesorio.
4. FUNCIONAMIENTO
La campana se opera con el control táctil situados en el propio
frontal de la campana. De izquierda a derecha, en secuencia,
primera velocidad (baja), segunda velocidad (media), tercera
velocidad (alta), botón de luz y botón de encendido y apagado.
Toque el botón de encendido / apagado, para encender o
apagar la campana extractora.
Toque el botón de velocidad deseado, para cambiar la
velocidad de 1 a 3, siendo 1 la velocidad más baja y 3 la
velocidad más rápida.

11
Toque el botón de luz para encender y apagar la luz, siendo
un toque encendido y 2 toques apagado.
Cuando la campana esté trabajando a la velocidad deseada, toque
el icono de velocidad en funcionamiento durante 2 segundos para
activar el temporizador. Tras 15 minutos de funcionamiento la
campana se apagará automáticamente.
Para detener el temporizador, pulse nuevamente durante 2
segundos la velocidad de funcionamiento actual y la campana
funcionará normalmente.
5. MANTENIMIENTO
Precaución:
Antes de llevar a cabo el mantenimiento o la limpieza, la
campana extractora debe estar desconectada de la fuente de
alimentación principal. Asegúrese de que la campana de
cocina esté apagada en la toma de corriente de la pared y de
que se haya retirado el tapón.
Las superficies externas son susceptibles a rasguños y
abrasiones, por lo tanto, siga las instrucciones de limpieza
para garantizar que se obtenga el mejor resultado posible sin
daños.
La limpieza y el mantenimiento se deben llevar a cabo con el
aparato frío, especialmente durante la limpieza. Evite dejar
sustancias alcalinas o ácidas (jugo de limón, vinagre, etc.) en las
superficies.
El acero inoxidable debe limpiarse regularmente (por ejemplo,
semanalmente) para garantizar una larga vida útil. Seque con un
paño suave y limpio. Se puede usar un fluido de limpieza de acero
inoxidable especializado.

12
Los filtros pueden limpiarse en el lavavajillas o a mano
(recomendado). Si los limpia a mano, empápelos durante
aproximadamente 3 minutos en agua con un detergente no
abrasivo para que suelte grasa y luego frótelo suavemente con un
cepillo suave. No presione el filtro demasiado, para evitar posibles
daños. (Deje que se seque naturalmente fuera de la luz directa del
sol).
Los filtros deben lavarse por separado y no deben mezclarse con la
vajilla y demás utensilios de cocina.
6. INFORMACION INHERENTE MEDIOAMBIENTE
Este aparato se ha marcado de acuerdo con la
Directiva Europea 2012/19/EU referente a la
eliminación de los Desperdicios de Aparatos
Eléctricos y Electrónicos (RAEE). El símbolo del que
consta en el aparato indica que el producto al final
de su vida útil no se debe tratar como basura doméstica normal,
sino que se debe llevar a los centros de recogida diferenciada de
desperdicios eléctricos y electrónicos o bien entregar al vendedor
en el momento de comprar un nuevo aparato. La adecuada
recogida de este aparato contribuye a evitar posibles repercusiones
negativas para el ambiente o la salud de las personas.
La eliminación debe hacerse respetando los reglamentos
medioambientales locales vigentes. Para informaciones más
detalladas inherentes al tratamiento, la eliminación o el reciclado de
este producto, rogamos contacten el servicio local de eliminación
de desechos o a la tienda donde compró el aparato.

13
No tirar el embalaje del aparato a la basura sino seleccionar los
diversos materiales como poliestireno, cartón, bolsas de plástico,
etc. de acuerdo con las normas locales sobre la eliminación de
basuras y las normas vigentes.
Los materiales del embalaje de este producto son
reciclables. Puede depositar estos materiales en un
lugar público de recogida para su reciclaje.
Para aquellos aparatos que contengan pilas o baterías
recargables, estas partes se deben extraer y depositar
en los contenedores de reciclaje claramente
identificados a tal fin. Por favor acuda a la papelera de
reciclaje más cercana de su localidad o tienda habitual. Se ruega
cumplir con sus obligaciones legales y contribuir a la protección de
nuestro medio ambiente.

14
7. SERVICIO POSTVENTA
Antes de hacer uso de la garantía provista para este producto, le
rogamos realice las siguientes comprobaciones a su aparato:
Fallo
Posible causa
Solución
La luz
funciona
pero el motor
no arranca
El ventilador está apagado
Seleccione la posición del ventilador
deseada
El ventilador falla
Contacte con el servicio técnico
El motor falla
Contacte con el servicio técnico
Ni la luz ni el
motor
funcionan
Se han fundido los plomos
Resetee los plomos o cambie la
caja
Cable desconectado o en
mal estado
Reemplace el cable
Conecte el aparato a la luz
Pérdida de
aceite
La válvula no está
correctamente instalada
Quite la válvula e instálela
correctamente
Fuga en la conexión con la
chimenea
Selle la chimenea correctamente
Las luces no
funcionan
La bombilla se ha fundido
Contacte con el servicio técnico
Poder de
succión
insuficiente
La distancia entre la
campana y la encimera es
muy grande
Revise la distancia entre la
campana y la encimera y, en su
caso, reinstale la campana
La campana
extractora se
inclina
El tornillo de sujeción no
está lo suficientemente
apretado
Apriete el tornillo nuevamente
Este producto cuenta con una garantía de 2 años contados a partir
de la fecha de compra del producto, con las siguientes condiciones:
La garantía es válida sólo con la presentación de la factura
de compra del producto.
No están cubiertos por la garantía los daños causados
durante el transporte, negligencia o mal uso, montaje o
instalación incorrecta, así como las influencias externas,
tales como: rayos atmosféricos o eléctricos, inundaciones,
humedad, etc.

15
Esta garantía termina cuando se descubre que han sido
sometidas a reparaciones, reformas o intervenciones por
cualquier persona no autorizada por Universal Blue.
Para hacer uso de la garantía acuda al centro donde compró
este producto o bien contacte con nosotros de cualquiera de
las siguientes formas:
A través del email [email protected],
adjuntando la factura de compra e indicando
sus datos de contacto y brevemente qué
problema presenta su termo eléctrico.
A través del teléfono (0034) 968 893691.
En la siguiente dirección:
UNIVERSAL FOR ENGINEERING INDUSTRIES SPAIN, SL
C/ Decenio N1, P.I. Media Legua. Las Torres de Cotillas
(Murcia). 30565
Puede descargar este manual en nuestra página web:
www.universalblue.es

16
Congratulations on the purchase of your
product.
We recommend you to spend some time to read this Instruction
Manual in order to fully understand how to use it correctly..
Read all the safety instructions carefully before use and keep this
Instruction / Installation Manual for future reference.
1. IMPORTANT SAFEGUARDS
READ ALL INSTRUCTIONS BEFORE USING.
THIS APPLIANCE CAN BE USED FOR DOMESTIC PURPOSES
ONLY.
When using this appliance, the following safety instructions should
always be followed:
Make sure that the voltage corresponds to the voltage
indicated in the product label and the plug is correctly
connected to a ground connection.
If you notice any anomaly in your device, do not use it and
contact a specialized technician.
This appliance is only designed to be used for domestic use.
Do not try to use the hood without the filters or if the filters
have too much grease.
Do not leave pans unattended during their use as overheated
fats or oils can ignite.
Do not flame under the extractor hood.
CAUTION: Accessible parts may become hot when the
appliance is being used.
Important! Always turn off the mains power supply during
installation and maintenance, such as replacing the bulb.
ENGLISH

17
The cooker hood must be installed in accordance with the
installation instructions detailed in this manual.
Installation must be carried out by a qualified person.
Pay attention to the sharp edges inside the extractor hood,
especially during installation and cleaning.
The minimum distances between the lowest part of the hood
and the kitchen used must be respected:
oGas hobs: 75 cm
oElectric hobs : 65 cm
oCoal or oil kitchens: 75 cm
Ensure that ducts do not have bends as this will reduce the
efficiency of your appliance.
Always cover the pan when you are cooking in a gas cooker.
When the appliance is working, it is removing air from the
room. Please, make sure that the room has adequate
ventilation.
If the power cord is damaged, it must be replaced by the
manufacture or qualified person. Never replace it by yourself.
There must be adequate ventilation of the room when the
hood is working together with a gas appliance, for example a
gas hob.
Clean your appliance periodically following the instructions
detailed in this manual.
For safety reasons, use only the same mounting size or
mounting screws recommended in this manual.
When the extractor hood and the appliances supplied with
energy other than electricity are working simultaneously, the
negative pressure in the room must not exceed 4 Pa (4 x 10-5
bar)
This device can be used by children aged 8 years and above
and by people with reduced physical, sensory or mental
abilities or lack of experience and knowledge if they are
supervised or instructed about the use of the device in a safe
way and understand the risks involved. Children should not
play with the appliance. Cleaning and user maintenance
should not be done by children unless they are over 8 years

18
of age and are supervised. Keep the appliance and the cord
out of the reach of children under 8 years of age.
2. PRODUCT FEATURES
Glass T cooker Hood 90 cm
Voltage
230 V
Frequency
50 Hz
Power
234 W
Suction power
650 m3/H*
Light
2 x 2 W LED
Energy class
Class A
Motors number
1 (230W)
Noise level (db)
57 - 66
Product dimensions
900 x 450 x (570~950)mm
Display
No

19
3. INSTALLATION
Take out all the packing. If there is a safe film over the oven, tear it
off before use. Check carefully for damage. If any, immediately
notify dealer.
The manufacturer will not be responsible for damages caused by
inappropiate installation. Installation may only be carried out by
qualified personnel.
Two or more people are required to install or move this device. Not
doing it may result in bodily injury.
Install the duct (only for hoods with outside air outlets)
Caution: To reduce the risk of fire, metal ducts are
recommended.
Decide where the duct will be installed. Consider that a
straight, short path of the conduit will allow the hood to work
more efficiently.
Long conduits, with elbows or transitions will reduce the
performance of the hood. Whenever possible, use as few
elbows and transitions as possible.
Air should not be discharged into a chimney that is used to
extract fumes from appliances that burn gas or other fuels.
Air discharge regulations must be complied with.
Install the duct. Connect the round metal duct to the cover
and connect these parts to the hood body. Use adhesive tape
to seal the joints between the duct sections.

20
Electrical installation
Electrical wiring must be made by a person or people qualified in
accordance with all applicable codes and standards. This hood
must be properly grounded. Disconnect electrical power at the
service entrance before wiring.
If the power cord is damaged, it must be replaced by the
manufacturer, its service agent, or similarly qualified people to avoid
a hazard.
Installation
When installing the hood, the minimum safety distances mentioned
above must be kept in mind.
To install the hood, please read the following installation notes
carefully:
Secure the hood mounting bracket to the wall using (2) ST 5
x 45mm mounting screws and dry wall anchors ∅10×45mm.
Align the hood body with the hood mounting bracket. Gently
lower the hood until it securely engages the bracket.
