Universal Blue UCPYRAMID60-19 User manual

MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
UCPYRAMID60-19
www.universalblue.es
Campana piramidal 60
Pyramid cooker Hood 60
P.I. Media Legua C/Decenio,1 30565
Las Torres de Cotillas (Murcia)

2
Campana piramidal 60
Pyramid cooker Hood 60
ÍNDICE
ESPAÑOL
1. INSTRUCCIONES DE SEGURIDAD ................................................ 3
2. CARACTERÍSTICAS DEL PRODUCTO ........................................... 6
3. INSTALACIÓN................................................................................ 7
4. FUNCIONAMIENTO ..................................................................... 11
5. MANTENIMIENTO ....................................................................... 11
6. INFORMACION INHERENTE MEDIOAMBIENTE......................... 12
7. SERVICIO POSTVENTA ............................................................... 13
ENGLISH
1. IMPORTANT SAFEGUARDS ........................................................ 16
2. PRODUCT FEATURES.................................................................. 18
3. INSTALLATION............................................................................ 19
4. USING YOUR COOKER HOOD ..................................................... 23
5. MAINTENANCE ........................................................................... 24
6. ENVIRONMENTAL INFORMATION............................................. 25
7. AFTER SALES SERVICE............................................................... 26

3
Felicidades por haber adquirido este producto.
Le recomendamos que dedique algún tiempo a leer
cuidadosamente este Manual de Instrucciones / Instalación con el
fin de hacer un buen uso del mismo.
Lea cuidadosamente todas las instrucciones de seguridad antes de
utilizar el aparato y conserve este Manual de Instrucciones /
Instalación para poder consultarlo en el futuro.
1. INSTRUCCIONES DE SEGURIDAD
POR FAVOR LEA TODAS LAS INSTRUCCIONES CON
CUIDADO ANTES DE UTILIZAR EL PRODUCTO.
ESTE APARATO HA SIDO DISEÑADO PARA USO
DOMÉSTICO EXCLUSIVAMENTE.
•Cuando utilice este aparato, deben seguirse siempre
las siguientes instrucciones de seguridad.
•Asegúrese de que el voltaje de la habitación en la
que se encuentra el aparato corresponde a la que
aparece en la placa de características del mismo y,
que el enchufe esté correctamente conectado a una
toma de tierra.
•Si observa alguna anomalía en su aparato no haga
uso del mismo y contacte con un técnico
especializado.
•Este aparato está diseñado únicamente para ser
utilizado en aplicaciones domésticas y similares.
ESPAÑOL

4
•No intente usar la campana extractora sin los filtros
de grasa o si los filtros tienen demasiada grasa.
•No deje desatendidas las sartenes durante el uso ya
que las grasas o aceites sobrecalentados pueden
prenderse fuego.
•No flamear debajo de la campana extractora.
•PRECAUCIÓN: las piezas accesibles pueden
calentarse cuando el aparato está siendo utilizado.
¡Importante! Siempre apague el suministro eléctrico
de la red eléctrica durante la instalación y el
mantenimiento del aparato.
•La campana extractora debe instalarse de acuerdo
con las instrucciones de instalación que se detallan
en este manual.
•Todos los trabajos de instalación deben ser
realizados por una persona competente o un
electricista cualificado.
•Preste atención a los bordes afilados dentro de la
campana extractora, especialmente durante la
instalación y la limpieza.
•Se deben respetar las distancias mínimas entra la
parte más baja de la campana y la cocina utilizada:
oCocinas de gas: 75 cm
oCocinas eléctricas: 65 cm
oCocinas de carbón o aceite: 75 cm
•Asegúrese de que los conductos no tengan
dobleces ya que esto reducirá la eficiencia de la
campana extractora.

5
•Siempre coloque tapas en ollas y sartenes cuando
cocine en una cocina de gas.
•Cuando se encuentra en el modo de extracción, la
campana de cocina está eliminando el aire de la
habitación. Por favor, asegúrese de que la
habitación tiene la ventilación adecuada.
•Si el cable de alimentación está dañado, debe ser
reemplazado por el fabricante, su agente de servicio
o personas cualificadas. Nunca lo reemplace usted
mismo.
•Debe haber una ventilación adecuada de la
habitación cuando se usa la campana extractora
junto con algún aparato de gas, por ejemplo una
encimera.
•Limpie su aparato periódicamente siguiendo las
instrucciones que se detallan en este manual.
•Por razones de seguridad, use unicamente el mismo
tamaño de fijación o tornillo de montaje que se
recomienda en este manual de instrucciones.
•Este aparato puede ser utilizado por niños de 8 años
en adelante y por personas con capacidades físicas,
sensoriales o mentales reducidas o falta de
experiencia y conocimiento si son supervisados o
instruidos acerca del uso del aparato de una manera
segura y comprenden los riesgos involucrados. Los
niños no deben jugar con el aparato. La limpieza y el
mantenimiento del usuario no deben ser hechas por
los niños a menos que sean mayores de 8 años y
estén supervisados. Mantenga el aparato y el cable
fuera del alcance de los niños menores de 8 años.

6

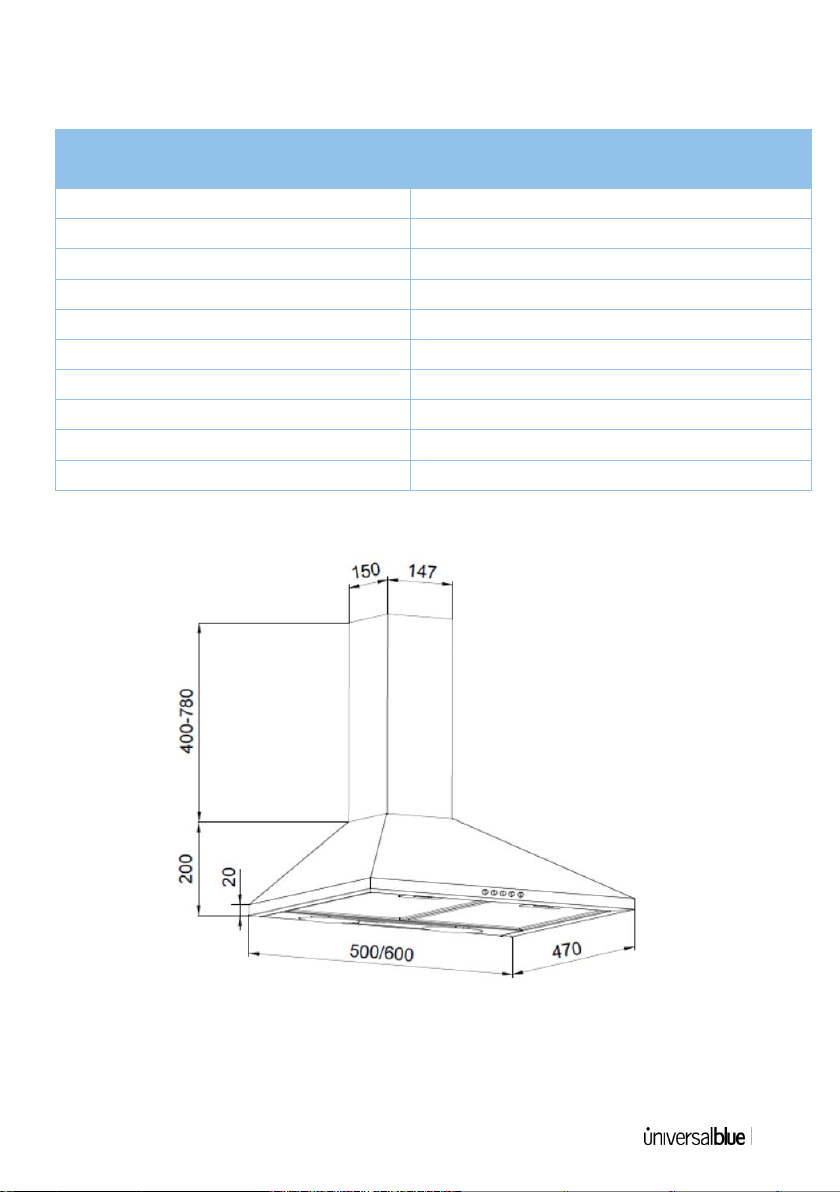

2. CARACTERÍSTICAS DEL PRODUCTO
Campana piramidal 60 cm
Voltaje
220 - 240 V
Frecuencia
50 Hz
Potencia
78 W
Poder de succión real
450 m3/h
Lámpara
2 x 4 W LED
Clase energética
Clase C
Nº de motores
1
Nivel de ruido (db)
59 - 62
Dimensiones del producto
98 x 60 x 47 cm
Voltaje
220 - 240 V
*Poder de succión según ERP: 350m3/h

7
3. INSTALACIÓN
Saque todo el embalaje. Si hay una película de seguridad sobre el
aparato, quítela antes de proceder al montaje del aparato.
Compruebe cuidadosamente si hay daños, si hay alguno notifíquelo
inmediatamente al distribuidor.
El fabricante no se hará responsable de los daños ocasionados al
producto por una instalación incorrecta.
La instalación sólo puede ser llevada a cabo por personal
cualificado.
Se requieren dos o más personas para instalar o mover este
dispositivo. No hacerlo puede causar lesiones físicas.

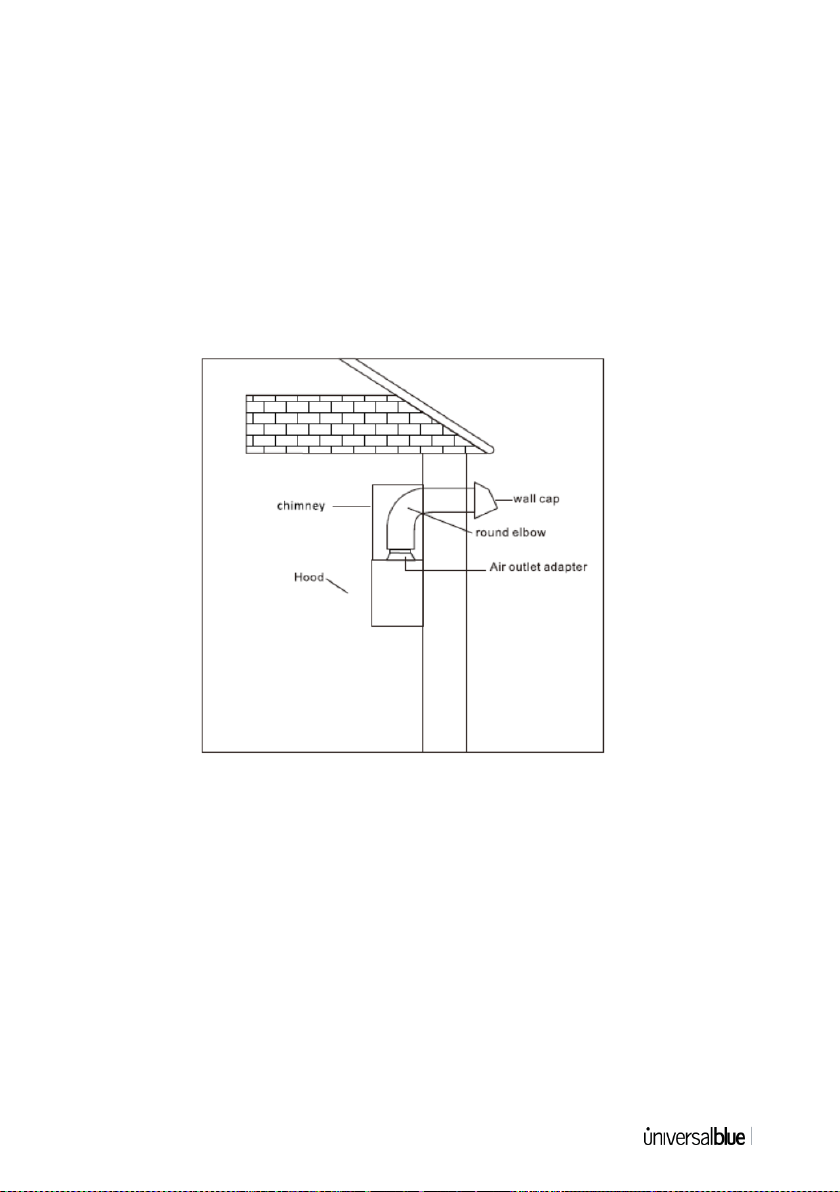

Instalar el ducto (sólo para campanas con salidas de aire al
exterior)
Precaución: para reducir el riesgo de incendio, se recomienda
utilizar conductos de metal.
•Decida dónde se instalará el conducto. Considere que un
recorrido recto y corto del conducto permitirá que la
campana funcione de manera más eficiente.
•Conductos largos, con codos o transiciones reducirán el
rendimiento de la campana. En la medida de lo possible,
utilize la menor cantidad possible de codos y transiciones.
•El aire no debe descargarse en una chimenea que se utiliza
para extraer los humos de los aparatos que queman gas u
otros combustibles. Deben cumplirse las normas relativas a
la descarga de aire.

8
•Instale el conducto. Conecte el conducto metálico redondo a
la tapa y una dichas partes con el cuerpo de la campana. Use
cinta adhesiva para sellar las juntas entre las secciones de
conductos.
Instalación eléctrica
El cableado eléctrico debe ser realizado por una persona o
personas calificadas de acuerdo con todos los códigos y normas
aplicables. Esta campana debe estar correctamente conectada a
tierra. Desconecte la corriente eléctrica en la entrada de servicio
antes del cableado.
Si el cable de alimentación está dañado, debe ser reemplazado por
el fabricante, su agente de servicio o personas con calificaciones
similares para evitar un peligro.
Instalación
A la hora de instalar la campana extractora deberá considerar las
distancias mínimas de seguridad nombradas anteriormente.

9

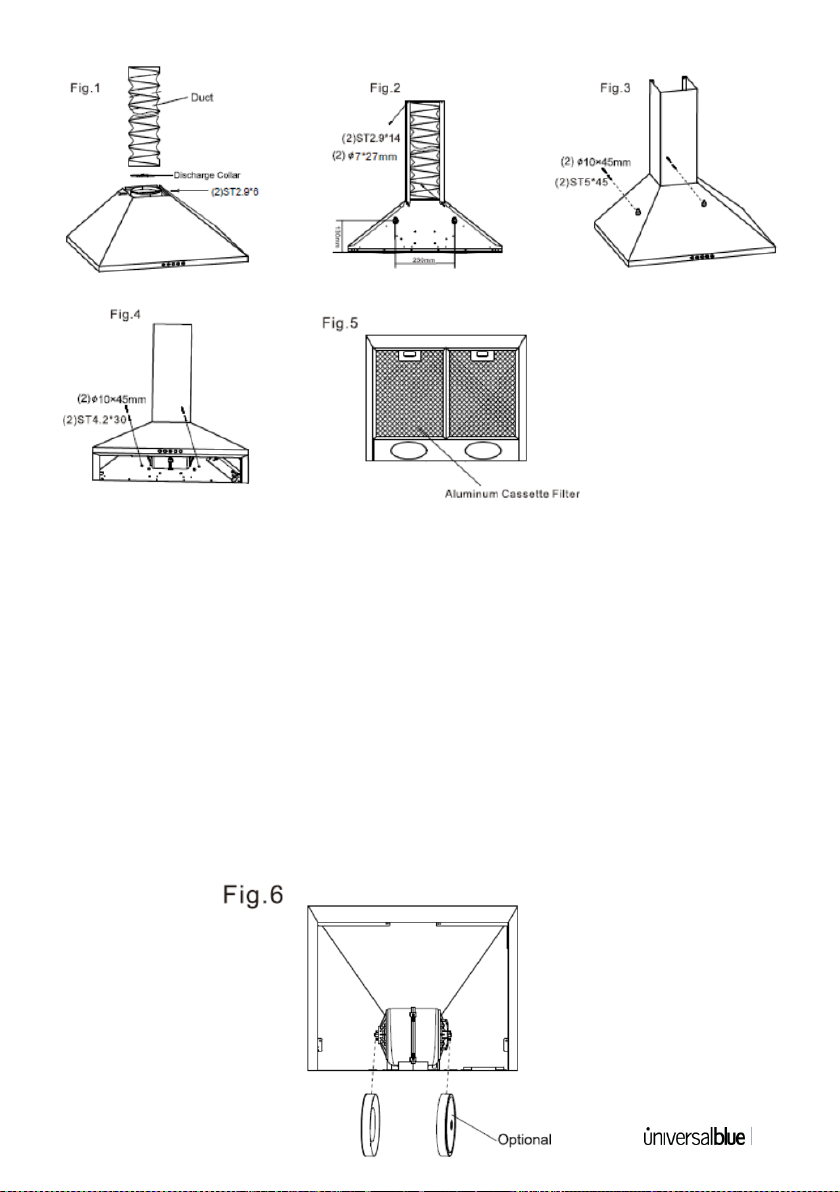

Para instalar la campana extractora, por favor lea detenidamente
las siguientes notas de instalación:
•Fije el conducto de descarga en el adaptador de salida de
aire y use los tornillos (2) ST2.9x6 para sujetar ambas partes.
•Asegure la parte baja de la campana usando los tornillos (2)
M2.9 x 14 mm y ancle con (2) 7 x 27 mm. (Fig 2.)
•Nivele y asegure la campana usando los tornillos (2) ST5x45
y (2) 10 x 45 mm para el anclaje a la pared, entonces fije la
campana (Fig 3). Tenga en cuenta que la distancia entre
estos dos tornillos debe ser 23 cm, y la distancia entre los
tornillos y la parte baja de la campana debe ser 13 cm (Fig
2).
•Saque el filtro del casete de aluminio, nivele la cubierta y
asegúrela a la pared con (2) tornillos de montaje ST4.2 x 30
mm y (2) φ10 x 45 mm anclajes para paneles de yeso (Fig.4).
•Si no es necesario instalar un filtro de carbón, instale el
casete de aluminio y conecte la campana a la red eléctrica,
entonces puede empezar a funcionar (Fig.5).

10
Instalación de los filtros
1. Saque los filtros del casete de aluminio empujando la hebilla
(Fig.5).
2. Fije los filtros de carbón en ambos lados del alojamiento del
motor girando en el sentido de las agujas del reloj.
3. Si desea eliminar los filtros de carbón de las campanas, debe
rotarlos en sentido contrario a las agujas del reloj (Fig.6).
4. Instale los filtros de cassette de aluminio de nuevo después de
fijar/remover los filtros de carbón (Fig.5).

11
4. FUNCIONAMIENTO
La campana se opera con los botones situados en el propio frontal
de la campana. De izquierda a derecha, en secuencia, la luz, tercera
velocidad (alta), segunda velocidad (media), primera velocidad
(baja) y botón de encendido y apagado.
•Toque el botón de encendido / apagado, para encender o
apagar la campana extractora.
•Toque el botón de velocidad deseado, para cambiar la
velocidad de 1 a 3, siendo 1 la velocidad más baja y 3 la
velocidad más rápida.
•Toque el botón de luz para encender y apagar la luz.
5. MANTENIMIENTO
Precaución:
•Antes de llevar a cabo el mantenimiento o la limpieza,
la campana extractora debe estar desconectada de la fuente
de alimentación principal. Asegúrese de que la campana de
cocina esté apagada en la toma de corriente de la pared y de
que se haya retirado el tapón.
•Las superficies externas son susceptibles a rasguños y
abrasiones, por lo tanto, siga las instrucciones de limpieza

12
para garantizar que se obtenga el mejor resultado posible sin
daños.
La limpieza y el mantenimiento se deben llevar a cabo con el
aparato frío, especialmente durante la limpieza. Evite dejar
sustancias alcalinas o ácidas (jugo de limón, vinagre, etc.) en las
superficies.
El acero inoxidable debe limpiarse regularmente (por ejemplo,
semanalmente) para garantizar una larga vida útil. Seque con un
paño suave y limpio. Se puede usar un fluido de limpieza de acero
inoxidable especializado.
Los filtros pueden limpiarse en el lavavajillas o a mano
(recomendado). Si los limpia a mano, empápelos durante
aproximadamente 3 minutos en agua con un detergente no
abrasivo para que suelte grasa y luego frótelo suavemente con un
cepillo suave. No presione el filtro demasiado, para evitar posibles
daños. (Deje que se seque naturalmente fuera de la luz directa del
sol).
Los filtros deben lavarse por separado y no deben mezclarse con la
vajilla y demás utensilios de cocina.
6. INFORMACION INHERENTE MEDIOAMBIENTE
Este aparato se ha marcado de acuerdo con la
Directiva Europea 2012/19/EU referente a la
eliminación de los Desperdicios de Aparatos
Eléctricos y Electrónicos (RAEE). El símbolo del que
consta en el aparato indica que el producto al final
de su vida útil no se debe tratar como basura doméstica normal,
sino que se debe llevar a los centros de recogida diferenciada de

13
desperdicios eléctricos y electrónicos o bien entregar al vendedor
en el momento de comprar un nuevo aparato. La adecuada
recogida de este aparato contribuye a evitar posibles repercusiones
negativas para el ambiente o la salud de las personas.
La eliminación debe hacerse respetando los reglamentos
medioambientales locales vigentes. Para informaciones más
detalladas inherentes al tratamiento, la eliminación o el reciclado de
este producto, rogamos contacten el servicio local de eliminación
de desechos o a la tienda donde compró el aparato.
No tirar el embalaje del aparato a la basura sino seleccionar los
diversos materiales como poliestireno, cartón, bolsas de plástico,
etc. de acuerdo con las normas locales sobre la eliminación de
basuras y las normas vigentes.
Los materiales del embalaje de este producto son
reciclables. Puede depositar estos materiales en un
lugar público de recogida para su reciclaje.
Para aquellos aparatos que contengan pilas o baterías
recargables, estas partes se deben extraer y depositar
en los contenedores de reciclaje claramente
identificados a tal fin. Por favor acuda a la papelera de
reciclaje más cercana de su localidad o tienda habitual. Se ruega
cumplir con sus obligaciones legales y contribuir a la protección de
nuestro medio ambiente.
7. SERVICIO POSTVENTA
Antes de hacer uso de la garantía provista para este producto, le
rogamos realice las siguientes comprobaciones a su aparato:

14
Fallo Posible causa Solución
La luz
funciona
pero el motor
no arranca
El ventilador está apagado
Seleccione la posición del ventilador
deseada
El ventilador falla
Contacte con el servicio técnico
El motor falla
Contacte con el servicio técnico
Ni la luz ni el
motor
funcionan
Se han fundido los plomos
Resetee los plomos o cambie la
caja
Cable desconectado o en
mal estado
Reemplace el cable
Conecte el aparato a la luz
Pérdida de
aceite
La válvula no está
correctamente instalada
Quite la válvula e instálela
correctamente
Fuga en la conexión con la
chimenea Selle la chimenea correctamente
Las luces no
funcionan La bombilla se ha fundido Contacte con el servicio técnico
Poder de
succión
insuficiente
La distancia entre la
campana y la encimera es
muy grande
Revise la distancia entre la
campana y la encimera y, en su
caso, reinstale la campana
La campana
extractora se
inclina
El tornillo de sujeción no
está lo suficientemente
apretado
Apriete el tornillo nuevamente
Este producto cuenta con una garantía de 2 años contados a partir
de la fecha de compra del producto, con las siguientes condiciones:
•La garantía es válida sólo con la presentación de la factura
de compra del producto.
•No están cubiertos por la garantía los daños causados
durante el transporte, negligencia o mal uso, montaje o
instalación incorrecta, así como las influencias externas,
tales como: rayos atmosféricos o eléctricos, inundaciones,
humedad, etc.
•Esta garantía termina cuando se descubre que han sido
sometidas a reparaciones, reformas o intervenciones por
cualquier persona no autorizada por Universal Blue.

15
•Para hacer uso de la garantía acuda al centro donde compró
este producto o bien contacte con nosotros de cualquiera de
las siguientes formas:
A través del email [email protected],
adjuntando la factura de compra e indicando
sus datos de contacto y brevemente qué
problema presenta su termo eléctrico.
A través del teléfono (0034) 968 893691.
En la siguiente dirección:
UNIVERSAL FOR ENGINEERING INDUSTRIES SPAIN, SL
C/ Decenio N1, P.I. Media Legua. Las Torres de Cotillas
(Murcia). 30565
Puede descargar este manual en nuestra página web:
www.universalblue.es

16
Congratulations on the purchase of your
product.
We recommend you to spend some time to read this Instruction
Manual in order to fully understand how to use it correctly..
Read all the safety instructions carefully before use and keep this
Instruction / Installation Manual for future reference.
1. IMPORTANT SAFEGUARDS
READ ALL INSTRUCTIONS BEFORE USING.
THIS APPLIANCE CAN BE USED FOR DOMESTIC
PURPOSES ONLY.
When using this appliance, the following safety
instructions should always be followed:
•Make sure that the voltage corresponds to the
voltage indicated in the product label and the plug is
correctly connected to a ground connection.
•If you notice any anomaly in your device, do not use
it and contact a specialized technician.
•This appliance is only designed to be used for
domestic use.
•Do not try to use the hood without the filters or if the
filters have too much grease.
•Do not leave pans unattended during their use as
overheated fats or oils can ignite.
•Do not flame under the extractor hood.
ENGLISH

17
•CAUTION: Accessible parts may become hot when
the appliance is being used.
•Important! Always turn off the mains power supply
during installation and maintenance, such as
replacing the bulb.
•The cooker hood must be installed in accordance
with the installation instructions detailed in this
manual.
•Installation must be carried out by a qualified
person.
•Pay attention to the sharp edges inside the extractor
hood, especially during installation and cleaning.
•The minimum distances between the lowest part of
the hood and the kitchen used must be respected:
oGas hobs: 75 cm
oElectric hobs : 65 cm
oCoal or oil kitchens: 75 cm
•Ensure that ducts do not have bends as this will
reduce the efficiency of your appliance.
•Always cover the pan when you are cooking in a gas
cooker.
•When the appliance is working, it is removing air
from the room. Please, make sure that the room has
adequate ventilation.
•If the power cord is damaged, it must be replaced by
the manufacture or qualified person. Never replace it
by yourself.
•There must be adequate ventilation of the room
when the hood is working together with a gas
appliance, for example a gas hob.

18
•Clean your appliance periodically following the
instructions detailed in this manual.
•For safety reasons, use only the same mounting size
or mounting screws recommended in this manual.
•When the extractor hood and the appliances
supplied with energy other than electricity are
working simultaneously, the negative pressure in the
room must not exceed 4 Pa (4 x 10-5 bar)
•This device can be used by children aged 8 years
and above and by people with reduced physical,
sensory or mental abilities or lack of experience and
knowledge if they are supervised or instructed about
the use of the device in a safe way and understand
the risks involved. Children should not play with the
appliance. Cleaning and user maintenance should
not be done by children unless they are over 8 years
of age and are supervised. Keep the appliance and
the cord out of the reach of children under 8 years of
age.
2. PRODUCT FEATURES

19
Pyramid cooker Hood 60 cm
Voltage
220 - 240 V
Frequency
50 Hz
Power
78 W
Real suction power
450 m3/h
Light
2 x 4 W LED
Energy class
Class C
Motors number
1
Noise level (db)
59-62

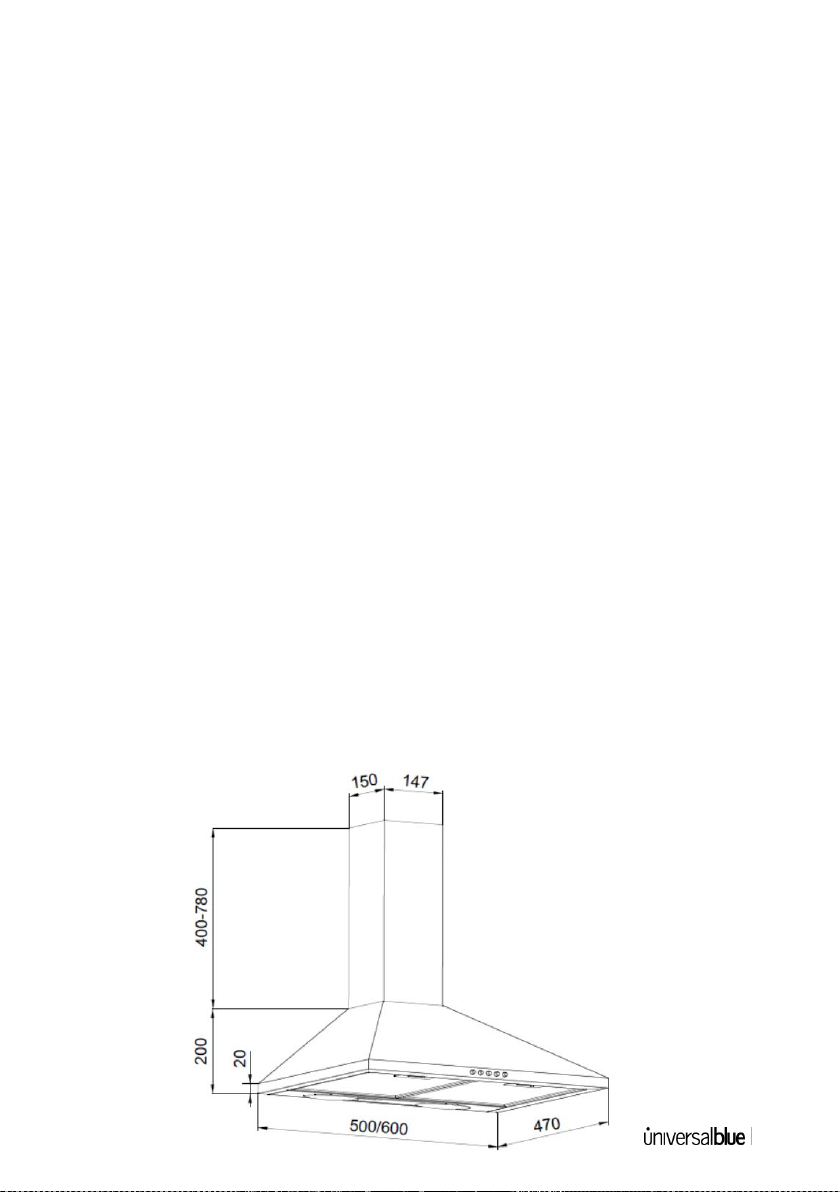

Product dimensions
W600 X D470 X H980
*Suction power according to ERP: 350m3/h
3. INSTALLATION
Take out all the packing. If there is a safe film over the oven, tear it
off before use. Check carefully for damage. If any, immediately
notify dealer.
The manufacturer will not be responsible for damages caused by
inappropiate installation. Installation may only be carried out by
qualified personnel.
Two or more people are required to install or move this device. Not
doing it may result in bodily injury.
Install the duct (only for hoods with outside air outlets)
Caution: To reduce the risk of fire, metal ducts are
recommended.
•Decide where the duct will be installed. Consider that a
straight, short path of the conduit will allow the hood to work
more efficiently.

20
•Long conduits, with elbows or transitions will reduce the
performance of the hood. Whenever possible, use as few
elbows and transitions as possible.
•Air should not be discharged into a chimney that is used to
extract fumes from appliances that burn gas or other fuels.
Air discharge regulations must be complied with.
•Install the duct. Connect the round metal duct to the cover
and connect these parts to the hood body. Use adhesive tape
to seal the joints between the duct sections.
Electrical installation
Electrical wiring must be made by a person or people qualified in
accordance with all applicable codes and standards. This hood
must be properly grounded. Disconnect electrical power at the
service entrance before wiring.
If the power cord is damaged, it must be replaced by the
manufacturer, its service agent, or similarly qualified people to avoid
a hazard.
Installation
