Universal Blue UCEXTCC-18 User manual

MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
UCEXTCC-18
www.universalblue.es
Campana extraíble 60 cm
Telescopic cooker hood 60cm
P.I. Media Legua C/Decenio,1 30565
Las Torres de Cotillas (Murcia)

2
Campana extraíble 60 cm
Telescopic cooker hood 60cm
ÍNDICE
ESPAÑOL
1. INSTRUCCIONES DE SEGURIDAD ................................................ 3
2. CARACTERÍSTICAS DEL PRODUCTO ........................................... 6
3. INSTALACIÓN................................................................................ 8
4. FUNCIONAMIENTO ..................................................................... 12
5. MANTENIMIENTO ....................................................................... 12
6. SERVICIO POSTVENTA ............................................................... 14
7. GARANTÍA ................................................................................... 15
8. INFORMACION INHERENTE AL MEDIOAMBIENTE ................... 16
ENGLISH
1. IMPORTANT SAFEGUARDS ........................................................ 18
2. PRODUCT FEATURES.................................................................. 20
3. INSTALLATION............................................................................ 22
4. USING YOUR COOKER HOOD ..................................................... 26
5. MAINTENANCE ........................................................................... 26
6. AFTER SALES SERVICE............................................................... 28
7. WARRANTY.................................................................................. 29
8. ENVIRONMENTAL INFORMATION............................................. 29

3
Felicidades por haber adquirido este producto.
Le recomendamos que dedique algún tiempo a leer
cuidadosamente este Manual de Instrucciones / Instalación con el
fin de hacer un buen uso del mismo.
Lea cuidadosamente todas las instrucciones de seguridad antes de
utilizar el aparato y conserve este Manual de Instrucciones /
Instalación para poder consultarlo en el futuro.
1. INSTRUCCIONES DE SEGURIDAD
POR FAVOR LEA TODAS LAS INSTRUCCIONES CON
CUIDADO ANTES DE UTILIZAR EL PRODUCTO.
Cuando utilice este aparato, deben seguirse siempre las
siguientes instrucciones de seguridad.
Asegúrese de que el voltaje de la habitación en la que se
encuentra el aparato corresponde a la que aparece en la
placa de características del mismo y, que el enchufe esté
correctamente conectado a una toma de tierra.
Si observa alguna anomalía en su aparato no haga uso del
mismo y contacte con un técnico especializado.
Este aparato está diseñado únicamente para ser utilizado
en aplicaciones domésticas y similares.
No intente usar la campana extractora sin los filtros de
grasa o si los filtros tienen demasiada grasa.
ESPAÑOL

4
No deje desatendidas las sartenes durante el uso ya que
las grasas o aceites sobrecalentados pueden prenderse
fuego.
No flamear debajo de la campana extractora.
PRECAUCIÓN: las piezas accesibles pueden calentarse
cuando el aparato está siendo utilizado.
¡Importante! Siempre apague el suministro eléctrico
de la red eléctrica durante la instalación y el
mantenimiento, como el reemplazo de la bombilla.
La campana extractora debe instalarse de acuerdo con
las instrucciones de instalación que se detallan en este
manual.
Todos los trabajos de instalación deben ser realizados por
una persona competente o un electricista cualificado.
Preste atención a los bordes afilados dentro de la
campana extractora, especialmente durante la instalación
y la limpieza.
Se deben respetar las distancias mínimas entra la parte
más baja de la campana y la cocina utilizada:
Cocinas de gas: 75 cm
Cocinas eléctricas: 65 cm
Cocinas de carbón o aceite: 75 cm
Asegúrese de que los conductos no tengan dobleces ya
que esto reducirá la eficiencia de la campana extractora.

5
Siempre coloque tapas en ollas y sartenes cuando cocine
en una cocina de gas.
Cuando se encuentra en el modo de extracción, la
campana de cocina está eliminando el aire de la
habitación. Por favor, asegúrese de que la habitación tiene
la ventilación adecuada.
Si el cable de alimentación está dañado, debe ser
reemplazado por el fabricante, su agente de servicio o
personas cualificadas. Nunca lo reemplace usted mismo.
Debe haber una ventilación adecuada de la habitación
cuando se usa la campana extractora junto con algún
aparato de gas, por ejemplo, una encimera.
Limpie su aparato periódicamente siguiendo las
instrucciones que se detallan en este manual.
Por razones de seguridad, use únicamente el mismo
tamaño de fijación o tornillo de montaje que se
recomienda en este manual de instrucciones.
Cuando la campana extractora y los electrodomésticos
suministrados con energía que no sea electricidad están
funcionando simultáneamente, la presión negativa en la
habitación no debe superar los 4 Pa (4 x 10-5 bar).
Este aparato puede ser utilizado por niños de 8 años en
adelante y por personas con capacidades físicas,
sensoriales o mentales reducidas o falta de experiencia y
conocimiento si son supervisados o instruidos acerca del
uso del aparato de una manera segura y comprenden los

6
riesgos involucrados. Los niños no deben jugar con el
aparato. La limpieza y el mantenimiento del usuario no
deben ser hechas por los niños a menos que sean
mayores de 8 años y estén supervisados. Mantenga el
aparato y el cable fuera del alcance de los niños menores
de 8 años.
2. CARACTERÍSTICAS DEL PRODUCTO
Campana extraíble 60 cm
Voltaje
220 - 240 V
Frecuencia
50 Hz
Potencia
65 W
Poder de succión real*
400 m3/H
Lámpara
1 x 2.5 W LED
Clase energética
Clase C
Nº de motores
1
Nivel de ruido (db)
63
*Poder de succión según ERP: 315m3/h

7
Tabla – Información para campanas extractoras
Modelo
Campana extraíble 60cm
SY-6002C-P1-C13-L41-600
Símbolo
Valor
Unidad
Consumo de energía anual
AEC
Hood
37,8
kWh/a
Factor de aumento de tiempo
f
1,7
Eficiencia dinámica de fluidos
FDE
hood
8,1
Índice de eficiencia energética
EEI
hood
77,8
Poder de succión máximo teórica
Q
max
400
m3/h
Presión de aire medida en el mejor
punto de eficiencia
P
BEP
93
Pa
Potencia eléctrica de entrada
medida en el mejor punto de
eficiencia
W
BEP
57,9
W
Potencia nominal del sistema de
iluminación
W
L
2,5
W
Iluminación promedio del sistema
de iluminación en la superficie de
cocción
E
middle
76
Lux
Consumo de potencia medida en
modo de espera
P
s
-
W
Modo de consumo de energía
medida en modo off
P
o
0
W
Nivel de potencia acústica
L
WA
63
dB

8
3. INSTALACIÓN
Saque todo el embalaje. Si hay una película de seguridad sobre el
aparato, quítela antes de proceder al montaje del aparato.
Compruebe cuidadosamente si hay daños, si hay alguno notifíquelo
inmediatamente al distribuidor.
Si la campana extractora no tiene la salida de aire ensamblada,
deberá montar la salida tal y como se muestra a continuación. Por
favor, considere que las imágenes sólo son indicadoras y la salida
puede ser diferente según el modelo adquirido.
Para montar la salida de aire siga los pasos abajo detallados:
•Monte las dos medias esferas (2)en el cuerpo (6).
•Una de las piezas (3) debe estar orientada hacia arriba.
•El eje (4) debe insertarse en los agujeros (5) en el cuerpo.
•Repite todas las operaciones para la segunda mitad de la
parte

9

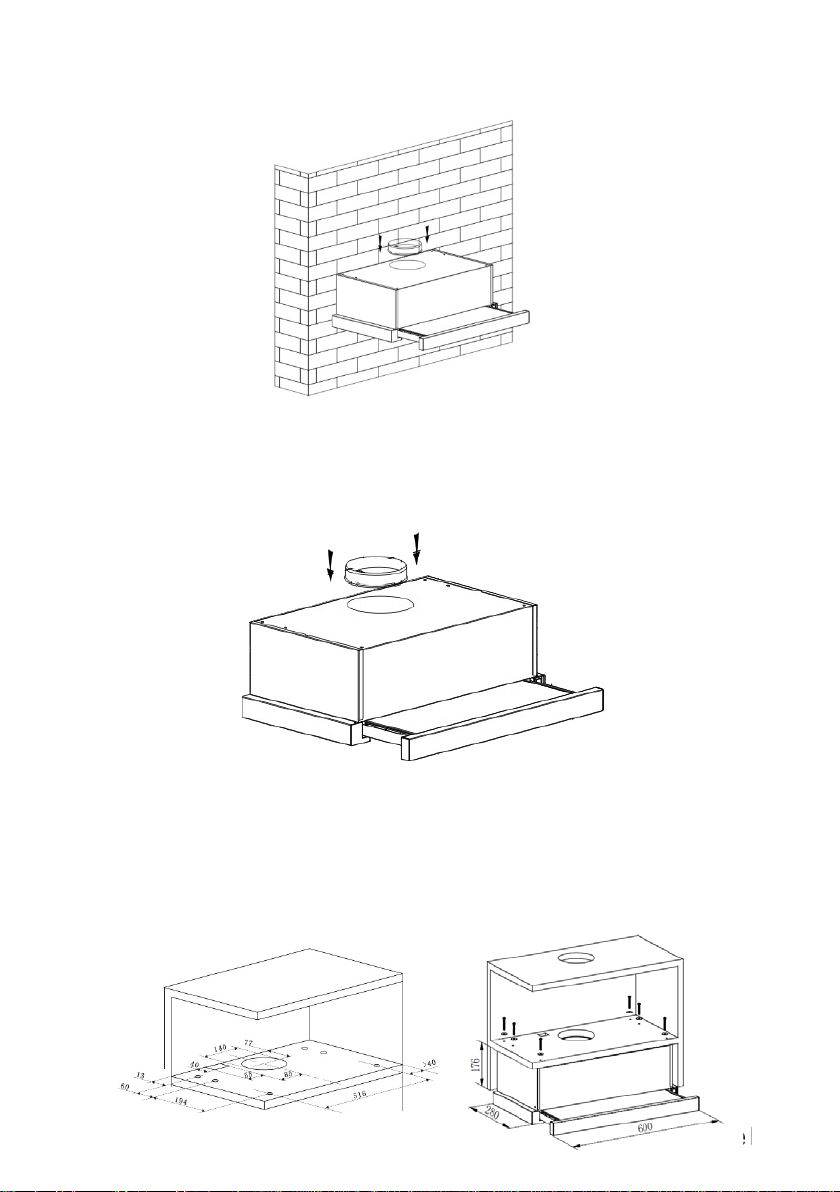

INSTALACIÓN EN LA PARED
1. Decida dónde realizar los agujeros para instalar su campana
extractora manteniendo las distancias de seguridad más arriba
detalladas.
2. Instale el soporte en forma de L en la parte superior de la
campana con dos tornillos (4 mm x 10 mm).
3. La campana extractora está montada en la pared con 4 tornillos
(4 mm x 30 mm) y tacos de pared. Prepare la campana
extractora poniendo en la parte posterior 2 de los tornillos
proporcionados con el aparato (4 mm x 30 mm) y tacos de
pared. Luego, fije la campana extractora en la pared con 2
tornillos (4 mm x 30 mm) y los tacos de pared a través del
pequeño soporte en forma de L.

10
4. Fije la válvula de aire a la campana

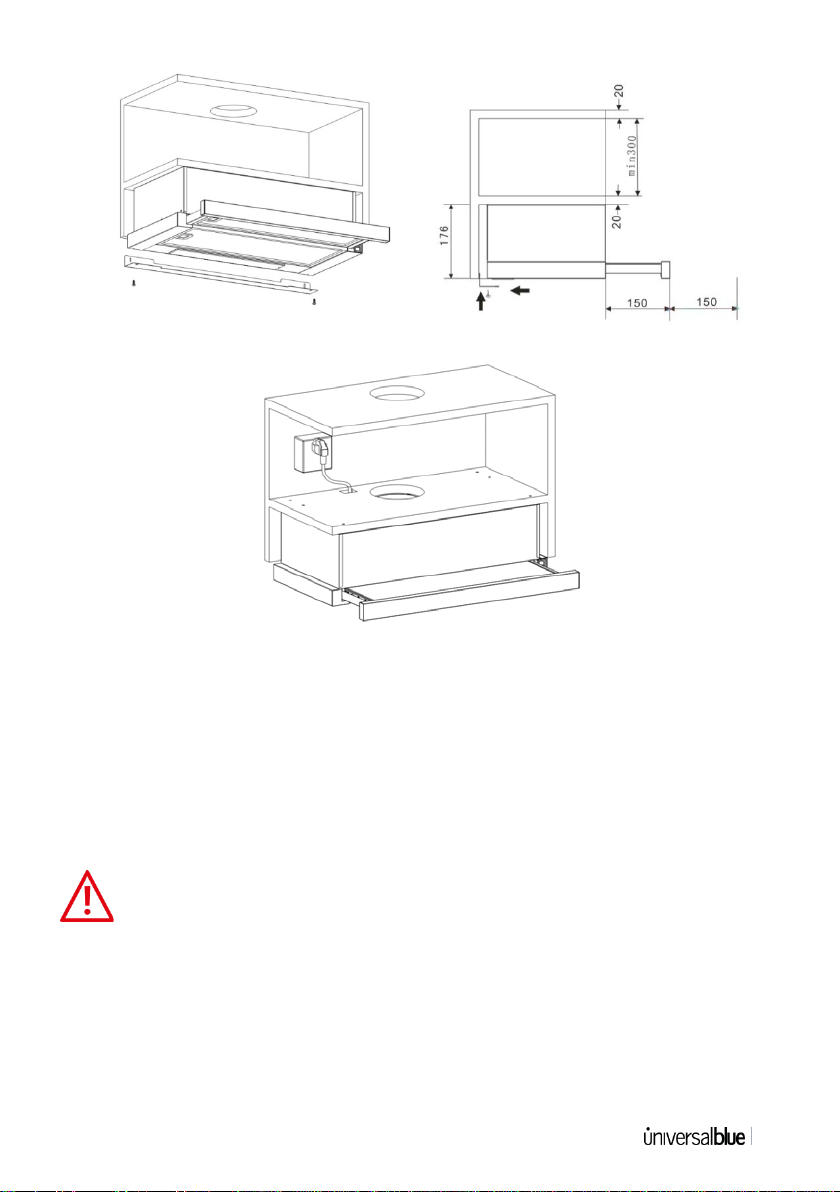

INSTALACIÓN EN UN ARMARIO
1. Fije la vávula de aire a la campana.
2. Monte la campana extractora en el armario con 6 tornillos
(4x35mm) y arandelas planas

11
Si hay un espacio entre la pared y la campana extractora, puede
instalar el soporte en forma de L en la parte inferior de la campana
con dos tornillos (3 x 12 mm). La instalación del soporte en forma
de L es opcional.
Nota: La tubería de expansión no está incluida en el producto.
Por razones de seguridad, use sólo el mismo tamaño de
fijación o tornillo de montaje que se recomiendan en este
manual de instrucciones.
Si no se instalan los tornillos o el dispositivo de fijación de acuerdo
con estas instrucciones, pueden producirse riesgos eléctricos.

12

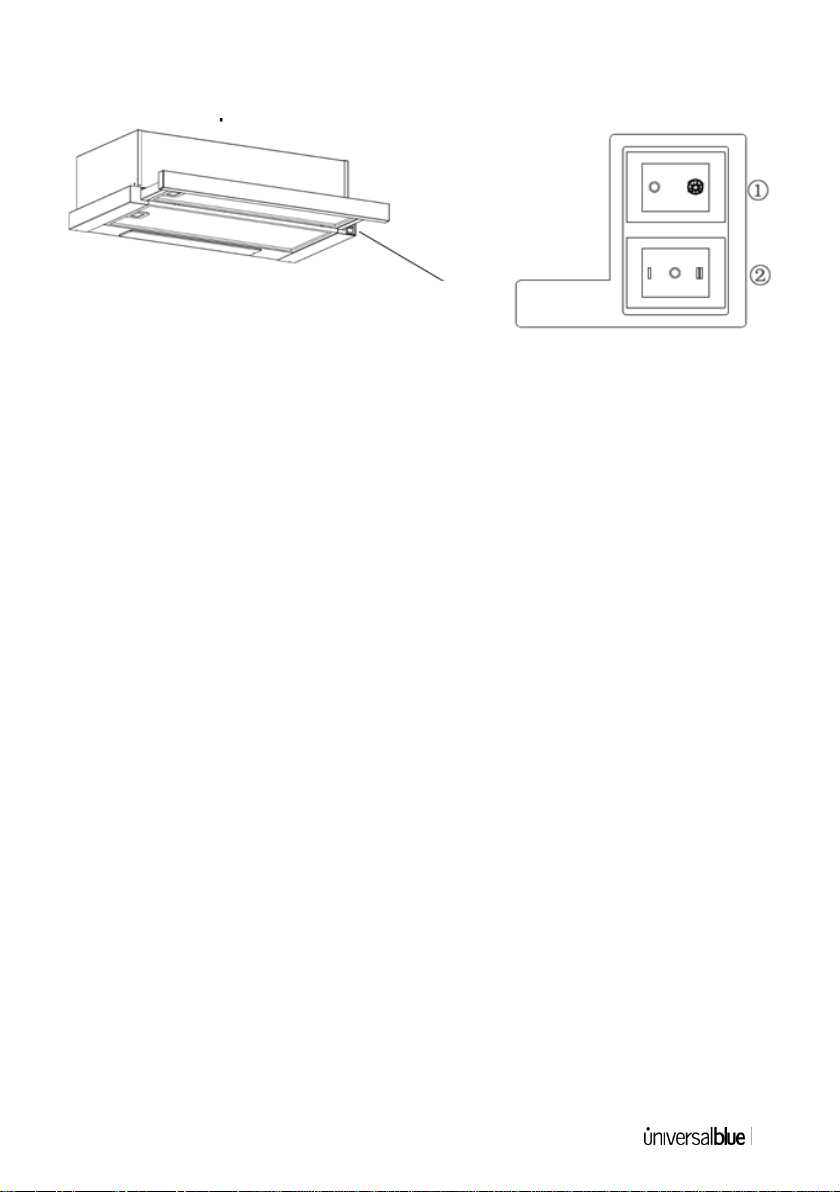

4. FUNCIONAMIENTO
1. Inserte el enchufe a la fuente de alimentación.
2. Presione el interruptor ①y la lámpara se encenderá; presione el
interruptor ①a la posición "0" y la lámpara se apagará.
3. Presione el interruptor ②en "I, II", el motor estará en "baja, alta"
dos velocidades, presione en "0", el motor se apagará.
4. La energía se conectará cuando deslice el panel frontal. Por el
contrario, la energía se desconectará automáticamente.
5. MANTENIMIENTO
Precaución:
•Antes de llevar a cabo el mantenimiento o la limpieza, la
campana extractora debe estar desconectada de la fuente de
alimentación principal. Asegúrese de que la campana de
cocina esté apagada en la toma de corriente de la pared y de
que se haya retirado el tapón.
•Las superficies externas son susceptibles a rasguños y
abrasiones, por lo tanto, siga las instrucciones de limpieza
para garantizar que se obtenga el mejor resultado posible sin
daños.
La limpieza y el mantenimiento se deben llevar a cabo con el
aparato frío, especialmente durante la limpieza. Evite dejar
sustancias alcalinas o ácidas (jugo de limón, vinagre, etc.) en las
superficies.
Botones de
control

13
El acero inoxidable debe limpiarse regularmente (por ejemplo,
semanalmente) para garantizar una larga vida útil. Seque con un
paño suave y limpio. Se puede usar un fluido de limpieza de acero
inoxidable especializado.
Los filtros se pueden limpiar a mano. Empápelos durante
aproximadamente 3 minutos en agua con un detergente no
abrasivo para que suelte grasa y luego frótelo suavemente con un
cepillo suave. No presione el filtro demasiado, para así evitar
dañarla. (Deje que se seque naturalmente fuera de la luz directa del
sol).
Los filtros deben lavarse por separado y no deben mezclarse con la
vajilla y demás utensilios de cocina. Es aconsejable no usar
abrillantador.
Para instalar filtros nuevamente, siga las instrucciones abajo
indicadas:
•Incline el filtro en las ranuras en la parte posterior de la
campana.
•Presione el botón en el mango del filtro.
•Suelte el mango una vez que el filtro se ajuste en una
posición de descanso.
•Repite para instalar todos los filtros.
REEMPLAZO DE LA BOMBILLA

14
La bombilla debe ser reemplazada por el fabricante, su agente de
servicio o personas cualificadas.
Siempre apague el suministro de electricidad antes de realizar
cualquier operación en el aparato. Cuando manipule la bombilla,
asegúrese de que esté completamente fría antes de cualquier
contacto directo con las manos.
Siga las siguientes instrucciones para reemplazar la bombilla:
1. Apague el aparato y desenchúfelo.
2. Deslice la parte frontal de la campana extractora
3. El filtro debe separarse primero. Presione la cerradura y tire de
ella hacia abajo.
4. Reemplace con el mismo tipo de luz.230V ~ 50Hz, MAX.2.5W
LED
El código ILCOS D para esta lámpara es: DBS-2.5 / 65-H-120/33.
•Potencia máxima: 2.5W
•Rango de voltaje: AC 230V
•Dimensiones
6. SERVICIO POSTVENTA
Antes de hacer uso de la garantía provista para este producto, le
rogamos realice las siguientes comprobaciones a su aparato:

15
Fallo Posible causa Solución
La luz funciona
pero el motor no
arranca
El ventilador está
apagado
Seleccione la posición del ventilador
deseada
El ventilador falla
Contacte con el servicio técnico
El motor falla
Contacte con el servicio técnico
Ni la luz ni el motor
funcionan
Se han fundido los
plomos
Resetee los plomos o cambie la
caja
Cable desconectado o
en mal estado
Reemplace el cable
Conecte el aparato a la luz
Pérdida de aceite
La válvula no está
correctamente
instalada
Quite la válvula e instálela
correctamente
Fuga en la conexión
con la chimenea Selle la chimenea correctamente
Las luces no
funcionan
La bombilla se ha
fundido Reemplace las bombillas
Poder de succión
insuficiente
La distancia entre la
campana y la encimera
es muy larga
Revise la distancia entre la
campana y la encimera y, en su
caso, reinstale la campana
La campana
extractora se
inclina
El tornillo de sujeción
no está lo
suficientemente
apretado
Apriete el tornillo nuevamente
7. GARANTÍA
Este producto cuenta con una garantía de 2 años contados a partir
de la fecha de compra del producto, con las siguientes condiciones:
•La garantía es válida sólo con la presentación de la factura
de compra del producto.
•No están cubiertos por la garantía los daños causados
durante el transporte, negligencia o mal uso, montaje o
instalación incorrecta, así como las influencias externas,

16
tales como: rayos atmosféricos o eléctricos, inundaciones,
humedad, etc.
•Esta garantía termina cuando se descubre que han sido
sometidas a reparaciones, reformas o intervenciones por
cualquier persona no autorizada por Universal Blue.
•Para hacer uso de la garantía acuda al centro donde compró
este producto o bien contacte con nosotros de cualquiera de
las siguientes formas:
•A través del email [e-mail],
adjuntando la factura de compra e indicando sus
datos de contacto y brevemente qué problema
presenta su producto.
•A través del teléfono (0034) 968 893691.
•En la siguiente dirección:
UNIVERSAL FOR ENGINEERING INDUSTRIES SPAIN, SL
C/ Decenio N1, P.I. Media Legua. Las Torres de Cotillas
(Murcia). 30565
8. INFORMACION INHERENTE AL MEDIOAMBIENTE
Este aparato se ha marcado de acuerdo con la
Directiva Europea 2012/19/EU referente a la
eliminación de los Desperdicios de Aparatos
Eléctricos y Electrónicos (RAEE). El símbolo del que
consta en el aparato indica que el producto al final
de su vida útil no se debe tratar como basura doméstica normal,
sino que se debe llevar a los centros de recogida diferenciada de
desperdicios eléctricos y electrónicos o bien entregar al vendedor
en el momento de comprar un nuevo aparato. La adecuada
recogida de este aparato contribuye a evitar posibles repercusiones
negativas para el ambiente o la salud de las personas.
La eliminación debe hacerse respetando los reglamentos
medioambientales locales vigentes. Para informaciones más

17
detalladas inherentes al tratamiento, la eliminación o el reciclado de
este producto, rogamos contacten el servicio local de eliminación
de desechos o a la tienda donde compró el aparato.
No tirar el embalaje del aparato a la basura sino seleccionar los
diversos materiales como poliestireno, cartón, bolsas de plástico,
etc. de acuerdo con las normas locales sobre la eliminación de
basuras y las normas vigentes.
Los materiales del embalaje de este producto son
reciclables. Puede depositar estos materiales en un
lugar público de recogida para su reciclaje.
Para aquellos aparatos que contengan pilas o baterías
recargables, estas partes se deben extraer y depositar
en los contenedores de reciclaje claramente
identificados a tal fin. Por favor acuda a la papelera de
reciclaje más cercana de su localidad o tienda habitual. Se ruega
cumplir con sus obligaciones legales y contribuir a la protección de
nuestro medio ambiente.
Puedes descargar este manual en nuestra página web:
www.universalblue.es

18
Congratulations on the purchase of your
product.
We recommend you to spend some time to read this Instruction
Manual in order to fully understand how to use it correctly..
Read all the safety instructions carefully before use and keep this
Instruction / Installation Manual for future reference.
1. IMPORTANT SAFEGUARDS
READ ALL INSTRUCTIONS BEFORE USING.
When using this appliance, the following safety
instructions should always be followed:
•Make sure that the voltage corresponds to the
voltage indicated in the product label and the plug is
correctly connected to a ground connection.
•If you notice any anomaly in your device, do not use
it and contact a specialized technician.
•This appliance is only designed to be used for
domestic use.
•Do not try to use the hood without the filters or if
the filters have too much grease.
•Do not leave pans unattended during their use as
overheated fats or oils can ignite.
•Do not flame under the extractor hood.
•CAUTION: Accessible parts may become hot when
the appliance is being used.
ENGLISH

19
•Important! Always turn off the mains power supply
during installation and maintenance, such as
replacing the bulb.
•The cooker hood must be installed in accordance
with the installation instructions detailed in this
manual.
•Installation must be carried out by a qualified
person.
•Pay attention to the sharp edges inside the extractor
hood, especially during installation and cleaning.
•The minimum distances between the lowest part of
the hood and the kitchen used must be respected:
•Gas hobs: 75 cm
•Electric hobs : 65 cm
•Coal or oil kitchens: 75 cm
•Ensure that ducts do not have bends as this will
reduce the efficiency of your appliance.
•Always cover the pan when you are cooking in a gas
cooker.
•When the appliance is working, it is removing air
from the room. Please, make sure that the room has
adequate ventilation.
•If the power cord is damaged, it must be replaced by
the manufacture or qualified person. Never replace it
by yourself.
•There must be adequate ventilation of the room
when the hood is working together with a gas
appliance, for example a gas hob.
•Clean your appliance periodically following the
instructions detailed in this manual.

20
•For safety reasons, use only the same mounting size
or mounting screws recommended in this manual.
•When the extractor hood and the appliances
supplied with energy other than electricity are
working simultaneously, the negative pressure in the
room must not exceed 4 Pa (4 x 10-5 bar)
•This device can be used by children aged 8 years
and above and by people with reduced physical,
sensory or mental abilities or lack of experience and
knowledge if they are supervised or instructed about
the use of the device in a safe way and understand
the risks involved. Children should not play with the
appliance. Cleaning and user maintenance should
not be done by children unless they are over 8 years
of age and are supervised. Keep the appliance and
the cord out of the reach of children under 8 years of
age.
2. PRODUCT FEATURES
TELESCOPIC COOKER HOOD 60 CM
Voltage
220 - 240 V
Frequency
50 Hz
Power
65 W
Real suction power*
400 m3/H
Light
1 x 2.5 W LED
Energy class
Class C
Motors number
1
Noise level (db)
63
* Suction power according to ERP: 315m3/h
