Uponor Ecoflex Supra PLUS User guide

Uponor Ecoflex Supra PLUS
control unit
UK MOUNTING INSTRUCTION
CZ MONTÁŽNÍ NÁVOD
DE MONTAGEANLEITUNG
DK MONTERINGSVEJLEDNING
FI ASENNUSOHJE
RU ИНСТРУКЦИЯ ПО МОНТАЖУ
SE MONTERINGSANVISNING
10 | 2014

2
2
EU DECLARATION OF
CONFORMITY
Hereby Uponor Suomi confirm that the product
specified here comply with the requirements of the
Low Voltage Directive 2006/95/EC and EMCDirective
2004/108/EC.
Applicant:
Uponor Suomi Oy
Kouvolantie 365
15550 Nastola
Tel. [phone]
Fax [phone]
Product:
Control unit for guiding cold water pipes equipped with
self regulating heating cable.
Product name:
Uponor Ecoflex Supra PLUS control unit
Product has been tested and inspected according to
following standards:
EN60730-2-9:2002 + A1:2003 +
A11:2003 + A12:2004 + A2:2005,
EN60730-1:2000 + A12:2003 +
A1:2004 + A13:2004 + A14:2005 +
A16:2007 + A2:2008
Hereby Enerpoint Oy confirms that all products that are
manufactured for Uponor Suomi Oy by Enerpoint Oy
are made according to European Directive 2002/95/
EEC about restriction of hazardous substances.
To check correspondence of product with the specifica-
tion, every product is tested according to test instruc-
tion YT337 by Enerpoint Oy.

3
Control unit for Supra, 1 pc
Řídící jednotka Supra Plus, 1 ks
Supra Steuereinheit, 1 Stück
Supra styreenhed, 1 stk.
Supran ohjausyksikkö, 1 kpl
Блок управления Supra, 1 шт.
Supra styrenhet, 1 st
Uponor Ecoflex Supra PLUS control unit
Fixing screws for box, 2 pcs
Šroubky pro xaci boxu, 2 ks
Kastenspezifische Befestigungsschrauben, 2 Stück
Monteringsskruer til boks, 2 stk.
Rasiakohtaiset kiinnitysruuvit, 2 kpl
Винты крепления коробки, 2 шт.
Fastsättningsskruvar enligt dosor, 2 st
5 x 25 mm plug, 2 pcs
Hmoždinky pro šroubky 5x25 mm, 2 ks
Dübel 5 x 25 mm, 2 Stück
5 x 25 mm rawlplugs, 2 stk.
5 x 25 mm proppu, 2 kpl
Дюбель 5 x 25 мм, 2 шт.
5 x 25 mm propp, 2 st
4-12 mm lead-throughs for cable, 4 pcs
4-12 mm krytky pro prostup kabelů, 4 ks
Kabeldurchführungen 4-12 mm, 4 Stück
4-12 mm kabelgennemføringer, 4 stk.
4-12 mm kaapelin läpiviennit, 4 kpl
Выводы для кабеля 4-12 мм, 4 шт.
4-12 mm genomföringar för kabel, 4 st
Installation instructions for control unit for Supra
Návod k instalaci řídící jednotky Supra
Montageanleitung für die Steuereinheit Supra
Monteringsvejledning til Supra styreenhed
Supran ohjausyksikön asennusohje
Инструкция по монтажу блока управления Supra
Monteringsanvisning för Supra styrenhet
5 m sensor coil, 1 pc
Čidlo pro snímání teploty 5m, 1 ks
Sensorkabel 5 m, 1 Stück
5 m sensorkabel, 1 stk.
5 m anturikieppi, 1 kpl
Кабель 5 мсдатчиком, 1 шт.
5 m givarring, 1 st

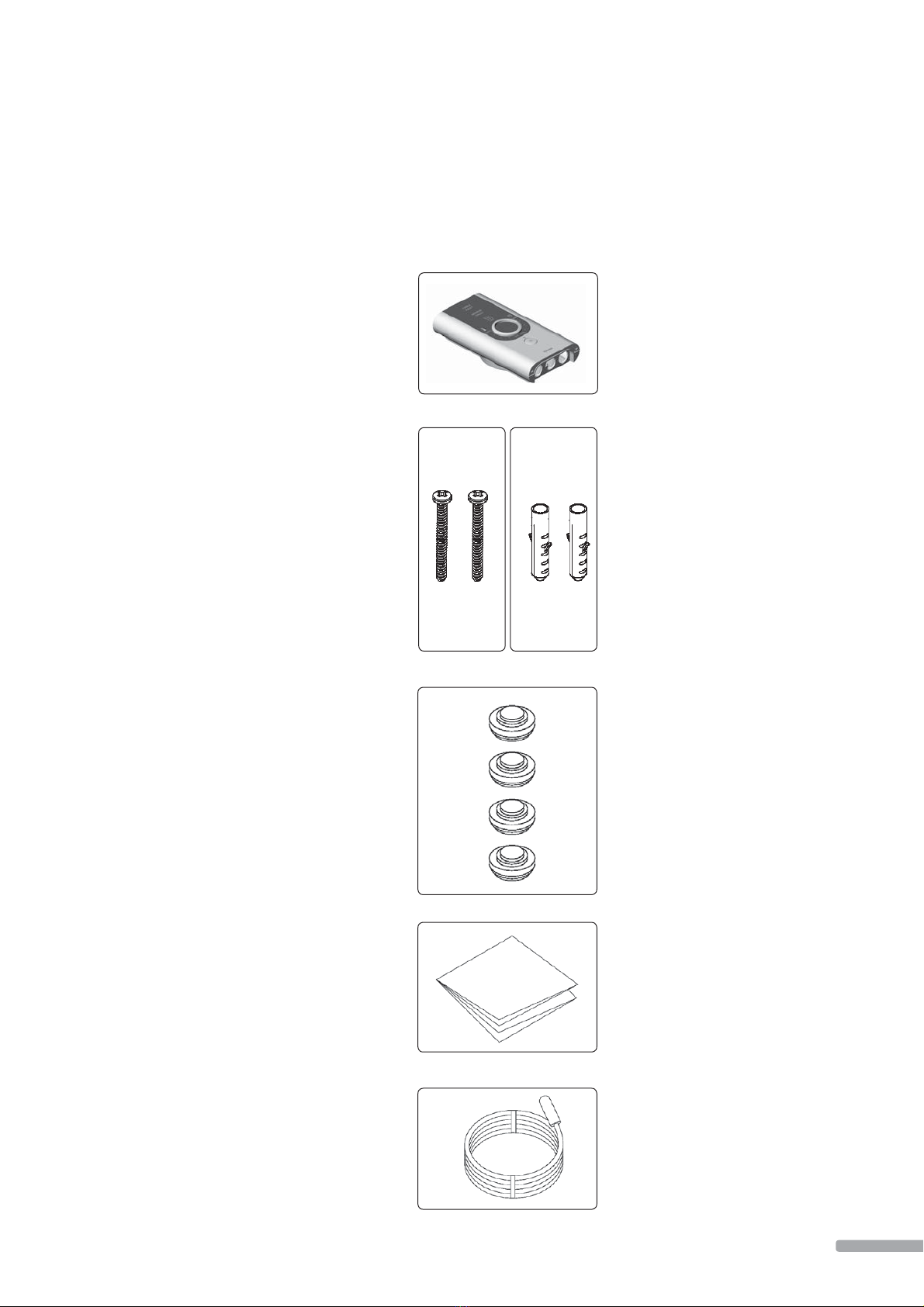

KIT CONTENTS •OBSAH SETU •INHALT DER GARNITUR •PAKKEN INDEHOLDER
PAKKAUKSEN SISÄLTÖ •ВКОМПЛЕКТ ВХОДИТ •SATSENS INNEHÅLL
UPONOR ECOFLEX SUPRA PLUS CONTROL UNIT •MOUNTING INSTRUCTION

4
4
Uponor Ecoflex Supra PLUS control unit
Product description
The Uponor Ecoflex Supra PLUS control unit is
an electronic regulator developed to control the
Uponor Ecoflex Supra PLUS water pipe, which is
fitted with a self-adjusting heat cable. The control
unit has two different functions. You can select
either thermostat control equipped with a tempe-
rature sensor, or an operation time clock function
based on a fixed time period.

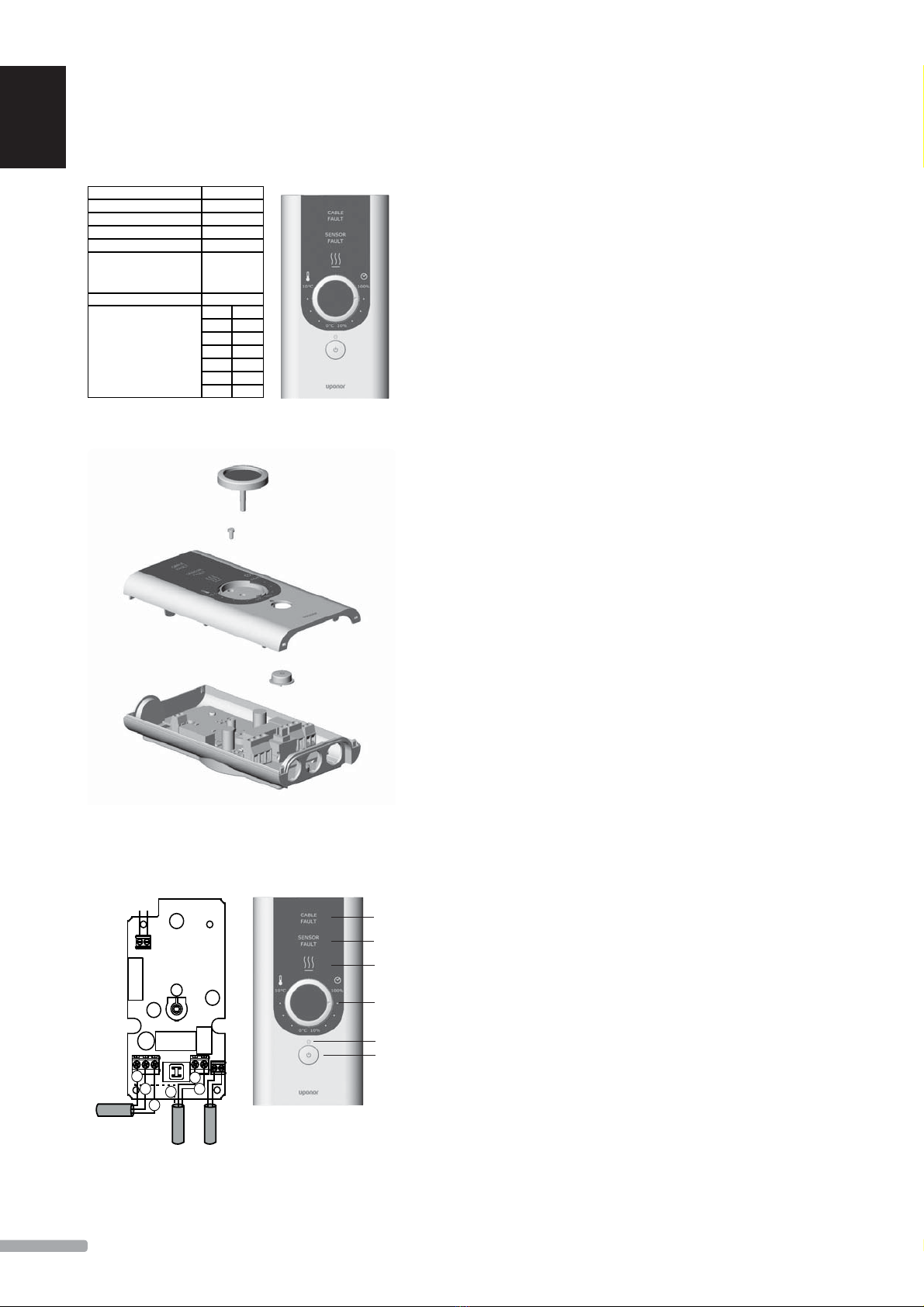

Installation instructions (Figure 2)
Fix the base of the housing to the wall with
screws (hole interval 60 mm, maximum screw
head diameter 6.5 mm). The tightness class of the
surface installation housing is IP23. The housing
can also be mounted on top of an instrument
box, in which case the tightness class is IP20. The
fixing holes are dimensioned according to the
most generally used instrument boxes. On the
back cover of the housing, for installation on top
of an instrument box, an area with reduced thick-
ness has been provided, which can be pierced for
the lead-through of cables. Fix the cover of the
housing to the base part with M2.5 screws. If the
lead-through seals to be used are any other than
those supplied in the package, then they must
be approved for the cable thickness to be used
and for tightness class IP23. Install the sensor in
the Uponor Ecoflex Supra PLUS pipe element, in
the conduit provided for it. The sensor is supplied
ready-installed inside the insulating sleeve. Lead
the insulating sleeve through the lead-through
seal and into the conduit of the pipe element,
so that it functions as a protector for the sensor
cable. If possible, the sensor should be installed
at the point that is the most susceptible to free-
zing. If the sensor cannot be put at the coldest
point, then this must be taken into account in the
control unit settings or an operation time clock
must be used.
Connection (Figures 2 and 3)
Remove the adjusting wheel, detach the fixing
screw and remove the cover part of the control
unit (Figure 2). Connect the 230 V AC supply
cable (Figure 3a), the sensor cable (Figure 3b),
the heat cable of the Supra (Figure 3c) and the
protective earth, to the incoming supply cable
and the protective flex of the heat cable. The
thickness of the connecting wires is determined
according to the size of the main fuse. 10A -> 3
x 1.5 mm2and 16A -> 3 x 2.5 mm2. The instal-
lations should be carried out in accordance with
the fixed installation method. The control unit
also has a potential-free switch (230 VAC or SELV
voltage, max load 5A) for remote control, which is
activated in a fault situation. If necessary, punch
a hole in the top part of the device for the remote
monitoring cable, which must be laid according to
the requirements of the control voltage.
Start-up and use (Figure 4)
Turn on the Uponor Ecoflex Supra PLUS
control unit using the switch (f). When the
control unit is on, the green indicator light
(e) above the switch will go on. Select the
function alternative to be used. The selection
is made by setting the adjusting wheel of
the control unit to the desired adjustment
range. The left adjustment range (pos. 6-10)
is for the thermostat function, and the right
one (pos. 2-6) is for the operation time
clock. The adjustment ranges are limited by a
mechanical barrier. If you wish to change the
mode of operation, pull the adjusting wheel
outwards from the control unit and turn the
wheel to the desired adjustment range (the
mechanical barrier limiting the adjustment
ranges is at the 6 o’clock position).
The adjustment range for the thermostat
function of the Uponor Ecoflex Supra PLUS
control unit is 0…10°C. If the adjusting
wheel is set to the 0 point of the adjustment
range, then the control unit will endeavour
to keep the temperature of the flow pipe
at +0°C. The temperature adjustment must
nevertheless be made according to the case,
depending on the location of the sensor and
the environment of use.
The adjustment range of the operation time
clock corresponds to a switching cycle of
30 minutes. In the maximum position, at
100 %, the heat cable is on throughout the
whole cycle. In the minimum position, at 10
%, the heat cable is on for 3 min. and off for
27 min. The cycle period should be selected
according to the case, depending on the
prevailing conditions. When the operation
time clock is being used for the thawing of a
frozen pipe, set the selector at 100 %. When
the heating load is in the switched-on state,
the red indicator light (c) above the adjusting
wheel will be on, showing that the cable is
being heated.
The control unit’s fault diagnostics system
will detect any breaks or short circuits in
the sensor cable and whether the heating
cable is connected or not. The top LED (a)
indicates that there is no load in the cable,
and the bottom LED (b) indicates that the
sensor is faulty (this check is only made in
the thermostat mode). If a fault occurs in the
sensor, the thermostat operation changes
automatically to the operation time clock. In
this case, the device operates at a fixed pulse
ratio of 50 %. In this fault situation, it is not
possible to adjust the operation time clock.
When the regulator is operating normally, a
faint clicking noise is heard when the heating
load goes on and off.
a) Supply
cable
230 VAC
b) Sensor
c) Heat
cable
Remote control
Pe
N
L
L
N
Pe
Figure 2
Figure 3 Figure 4
Operating voltage 230 VAC
Rated power 1500 W
Operating temperature range -20…+45C
Housing class IP23
Indication by indicator light effective part
Adjustment range
- with thermostat
- with operation
0…10°C
10%…100%
Length of sensor cable 5 m
values of sensor T°C R kΩ
029
523
10 18
15 15
20 12
25 10
UPONOR ECOFLEX SUPRA PLUS CONTROL UNIT•MOUNTING INSTRUCTION
a
b
c
d
e
f
SE PT NO NL IT FR FI ES DK DE UK
Figure 1

5
b) Čidlo te
p
c) Topný kabel
Ovladač
Pe
N
L
L
N
Pe
a) Napájení
230V AC
Uponor Ecoflex Supra PLUS control unit
Popis produktu
Řídící jednotka Supra Plus je regulátor
vyvinutý pro potrubí Supra Plus vybavené
samoregulačním topným kabelem. Řídící
jednotka má dvě hlavní funkce - regulaci v
závislosti na naměřené teplotě (čidlo), nebo
časové spínání.
Instalační instrukce (obr. 2)
Upevněte jednotku do zdi pomocí
hmoždinek a šroubků. Třída ochrany boxu
je IP23. Jednotka může být xována také na
zařízeních se stupněm ochrany IP20.
Přední kryt jednotky se xuje pomocí
šroubku se závitem M2.5. Při použití
jiných krytek pro průchod kabelů, je
nutné zachovat stupeň krytí IP23. Čidlo
teploty se vkládá do příslušného místa v
potrubí (trubička přiléhající na médiovou
trubku). Pokud je to možné, mělo by být
čidlo v místě s největší pravděpodobností
zamrzání. Pokud není možné umístit čidlo
do nejchladnějšího místa, mělo by to být
zohledněno při nastavení jednotky nebo se
použije časové spínání.
Připojení (obr. 2 a 3)
Vyjměte kolečko nastavení, povolte
šroubek, který se nachází pod kolečkem.
Potom je možné oddělat horní kryt (obr. 2).
Připojte napájení 230 V AC (obr. 3a), čidlo
teploty (obr. 3b), topný kabel Supra (obr.
3c) a kabel zemění. Tloušťka připojovacích
kabelů závisí na velikosti pojistky. 10 A ->
3x1,5 mm2 a 16 A -> 3x2,5 mm2. Jednotka
má také kontakt pro vzdálený přístup (230 V
AC, max. 5 A), který je aktivovaný v případě
poruchy. Pokud je to tedy žádoucí, udělejte
v horní části jednotky otvor (v zeslabe-
ném místě) a připojte kabel vzdáleného
přístupu.
Uvedení do provozu a používání (obr. 4)
Zapněte jednotku stisknutím spínače (f).
Po zapnutí se rozsvítí zelená dioda (e),
které je nad tlačítkem. Vyberte alternativu
spínání. To se provede otočením kolečka
na požadovanou stupnici. Stupnice vlevo
je pro nastavení teploty. Stupnice vpravo
je pro časové spínání. Obě stupnice jsou
odděleny dorazem. Pokud chcete změnit
způsob regulace, je potřeba kolečko u
dorazu (ve spodní části u popisu 0°C a
10%) mírně přizvednout. Teprve potom lze
kolečko otočit na druhou stupnici.
Rozsah spínání dle teploty je 0-10°C.
V případě, že čidlo není umístěno v
nejchladnějším místě, je nutné to zohlednit
při nastavení teploty spínání.
Spínání dle času koresponduje s cyklem 30
min. V max. pozici, tedy 100%, je kabel v
provozu po celou dobu cyklu. V min. pozici,
tedy 10%, je kabel v provozu po dobu 3
min. a 27 min. je vypnutý. Nastavení by
mělo odpovídat daným podmínkám. Pokud
by se časové spínání použilo k rozmrazení
trubky, vyberte nastavení 100%. Pokud je
topný kabel v provozu, svítí dioda (c) nad
kolečkem červeně.
Obrázek 1
Obrázek 2
Obrázek 3 Obrázek 4
Provozní napětí 230 VAC
Kalkulovaný výkon 1500 W
Rozsah provozních
teplot -20…+45C
IP IP23
Indikace provozu efektivní část
Rozsah nastavení
- termostat
- operační čas s
fixní periodou
0…10°C
10%…100%
Délka teplotního čidla 5 m
Hodnoty čidla T°C R kΩ
029
523
10 18
15 15
20 12
25 10
UPONOR ECOFLEX SUPRA PLUS CONTROL UNIT •MONTÁŽNÍ NÁVOD
a
b
c
d
e
f
SE PT NO NL IT FR FI ES DK DE CZ

6
6
SE PT NO NL IT FR FI ES DK DE DE
Uponor Ecoflex Supra PLUS Steuereinheit
Beschreibung des Produktes
Die Steuereinheit Uponor Ecoflex Supra PLUS ist
ein elektronischer Regler, der für die Steuerung
des Uponor Ecoflex Supra PLUS Wasserleitungs-
rohres entwickelt wurde. Das Rohr ist mit einem
selbst regelnden Wärmekabel ausgerüstet. Die
Steuereinheit verfügt über zwei verschiedene
Funktionen. Sie können entweder eine mit
einem Temperatursensor ausgerüstete Thermo-
statregelung oder eine auf fester Zeitperiode
basierende Schaltuhrfunktion wählen.

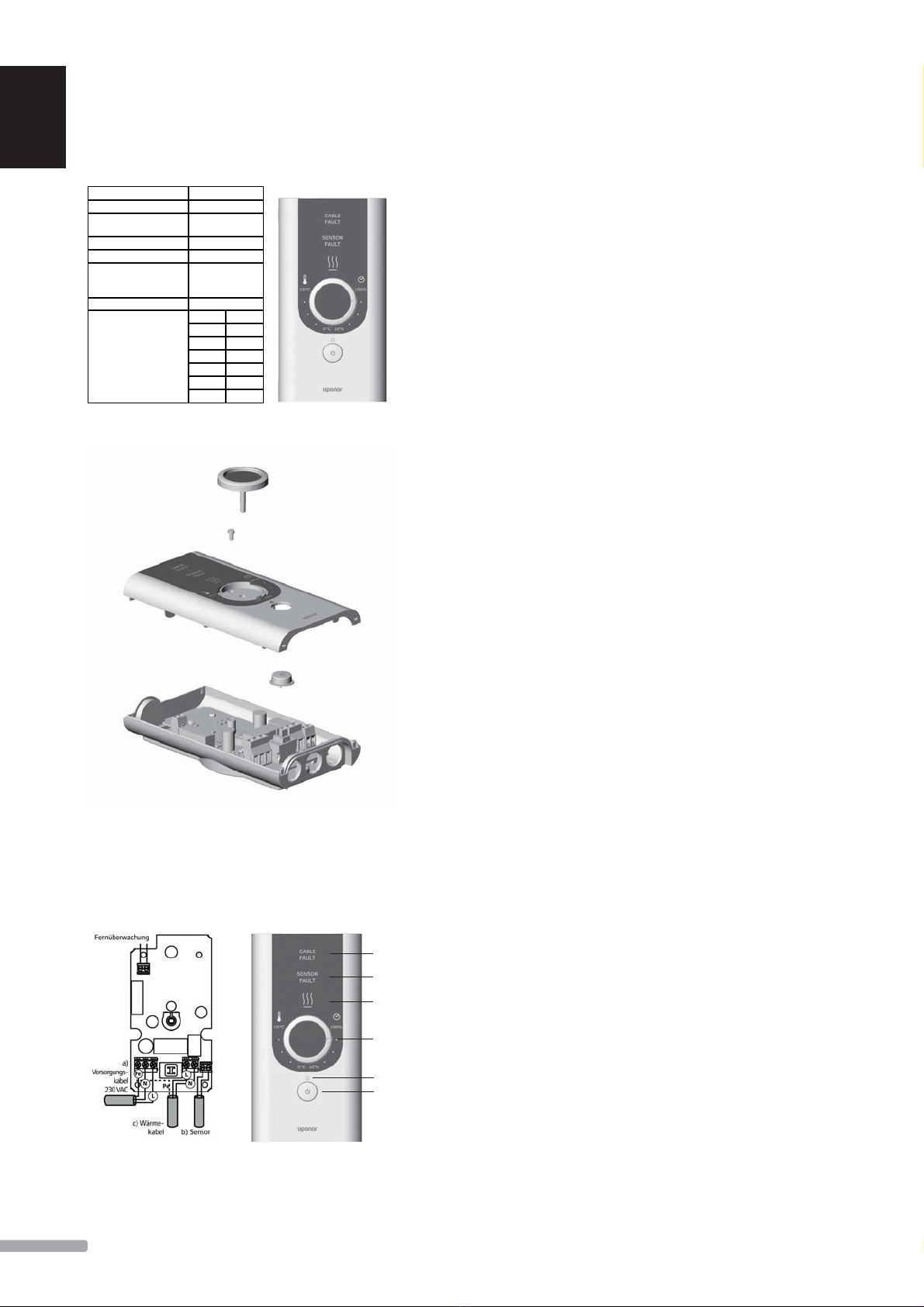

Montageanleitung (Abbildung 2)
Den Boden des Gehäuses mit Schrauben an der
Wand befestigen (Abstand der Löcher 60 mm,
Durchmesser des Schraubenkopfes max. 6,5
mm). Schutzart des Gehäuses für Oberflächen-
installation IP23. Das Gehäuse lässt sich auch
auf Gerätekasten montieren; Schutzart hierbei
IP20. Befestigungslöcher wurden nach den
üblichsten Gerätekästen dimensioniert. Für In-
stallation auf Gerätekasten ist auf der Rückseite
des Gehäuses für die Durchführung von Kabeln
eine Schwachstelle vorgesehen, die sich dur-
chdrücken lässt. Den Deckel des Gehäuses mit
einer Schraube M2.5 am Bodenteil befestigen.
Sollten andere Durchführungsdichtungen als in
der Verpackung mitgeliefert verwendet werden,
müssen diese für die eingesetzte Kabeldicke
und für die Schutzart IP23 zugelassen sein. Den
Sensor im Uponor Ecoflex Supra PLUS Rohrele-
ment in das dafür vorgesehene Installationsrohr
montieren. Der Sensor wird im Isolierschlauch
montiert geliefert. Den Isolierschlauch durch die
Durchführungsdichtung und das Einschieberohr
des Rohrelements führen, wobei er als Schutz
des Sensorkabels funktioniert. Den Sensor
an einer Stelle installieren, die der Kälte am
meisten ausgesetzt ist. Ist dies nicht möglich,
so muss es bei der Einstellung der Steuereinheit
mitberücksichtigt werden oder es muss eine
Schaltuhr eingesetzt werden.
Anschließen (Abbildung 2 und 3)
Das Einstellrad entfernen, die Befestigungs-
schraube lösen und das Deckelteil der Steuerein-
heit abnehmen (Abb. 2). Versorgungskabel 230
V AC (Abb. 3a), Sensorkabel (Abb. 3b), Supras
Wärmekabel (Abb. 3c) sowie die Schutzer-
dung für die hineinkommende Speisung und
für die Schutzumflechtung des Wärmekabels
anschließen. Die Dicke der Anschlussleiter wird
nach der Größe der Gruppensicherung bestimmt.
10 A -> 3 x 1,5 mm2und 16 A -> 3 x 2,5 mm2.
Installationen als Festmontage ausführen. Für
Fernüberwachung verfügt die Steuereinheit über
einen potentialfreien Kontakt (230 VAC bzw.
Sicherheitskleinspannung, max. Belastung 5A),
der sich bei Störungssituationen einschaltet.
Bei Bedarf kann eine Öffnung für das Kabel
der Fernüberwachung in das Oberteil des
Geräts gebrochen werden. Die Verkabelung der
Fernüberwachung muss den Anforderungen der
Überwachungsspannung entsprechen.
Inbetriebnahme und Benutzung
(Abbildung 4)
Die Steuereinheit Uponor Ecoflex Supra PLUS an
dem Schalter (f) einschalten. Über dem Schalter
leuchtet die grüne Kontrollleuchte (e), wenn die
Steuereinheit eingeschaltet ist. Die gewünschte
Betriebsart wählen. Hierfür das Einstellrad der
Steuereinheit auf den gewünschten Regelbereich
einstellen. Der linke Regelbereich (Pos. 6-10) ist
für die Thermostatfunktion, die rechte (Pos. 2-6)
für die Schaltuhr vorgesehen. Die Regelbereiche
sind mit einer mechanischen Sperre abgegrenzt.
Zum Wechseln der Betriebsart das Einstellrad
aus der Steuereinheit herausziehen und auf den
gewünschten Regelbereich drehen (die mecha-
nische Sperre, die die Regelbereiche abgrenzt,
befindet sich in der 6 Uhr Position).
Der Einstellbereich der Thermostatfunktion der
Steuereinheit Uponor Ecoflex Supra PLUS liegt
von 0 bis 10°C. Wird das Einstellrad auf Punkt 0
des Regelbereichs eingestellt, so wird die Tempe-
ratur des Wasserrohres von der Steuereinheit bei
+0°C gehalten. Das Einstellen der Temperatur
muss jedoch je nach Lage des Sensors und je
nach Benutzungsumgebung individuell durch-
geführt werden.
Der Einstellbereich der Schaltuhr entspricht einer
Einschaltperiode von 30 Minuten. Bei der maxi-
malen Stellung von 100 % ist das Wärmekabel
während der gesamten Periode eingeschaltet.
Bei der Mindeststellung von 10 % ist es 3
Minuten ein- und 27 Minuten ausgeschaltet.
Die Längen der Perioden sind je nach Fall nach
den Umständen zu wählen. Beim Benutzen
der Schaltuhr zum Auftauen eines gefrorenen
Rohres den Wähler auf 100 % einstellen. Über
dem Einstellrad leuchtet das rote Licht (c), wenn
die Wärmelast eingeschaltet ist und das Kabel
sich erwärmt. Durch die Störungsdiagnostik der
Steuereinheit wird eine eventuelle Unter-
brechung des Sensorkabels oder ein Kurzschluss
erkannt. Sie prüft außerdem, ob das Wärmekabel
korrekt angeschlossen ist. Die obere LED (a)
meldet fehlende Last auf dem Kabel, die untere
(b) Störungen des Sensors (Überprüfung nur
im Thermostatmodus). Bei einer Sensor-
störung geht die Funktion automatisch vom
Thermostatbetrieb auf Schaltuhrfunktion über.
Hierbei funktioniert das Gerät in einem festen
Impulsverhältnis von 50 %. Bei dieser Störungs-
situation lässt sich die Schaltuhr nicht einstellen.
Bei normalem Betrieb des Reglers ist ein leises
Knacken zu hören, wenn die Heizlast sich ein-
oder ausschaltet.
Abbildung 1
Abbildung 2
Abbildung 3 Abbildung 4
Betriebsspannung 230 VAC
Nennleistung 1500 W
Benutzungs-
Temperaturbereich -20…+45C
Schutzart IP23
Bezug der Meldeleuchte auf wirksamen Teil
Einstellbereich
- mit Thermostat
- mit Schaltuhr 0…10°C 10%…100%
Länge des Sensorkabels 5 m
Widerstands
werte / sensor T°C R kΩ
029
523
10 18
15 15
20 12
25 10
UPONOR ECOFLEX SUPRA PLUS STEUEREINHEIT •MONTAGEANLEITUNG
a
b
c
d
e
f

7
Uponor Ecoflex Supra PLUS styreenhed
Produktbeskrivelse
Uponor Ecoflex Supra PLUS styreenhed er
en elektronisk reguleringsanordning, som er
udviklet til styring af Uponor Ecoflex Supra
PLUS vandledningsrør med selvregulerende
varmekabel. Styreenheden har to forskellige
funktioner. Du kan vælge mellem termostat-
styring med temperaturføler eller en funktion
med driftstidsur baseret på et fast tidsrum.

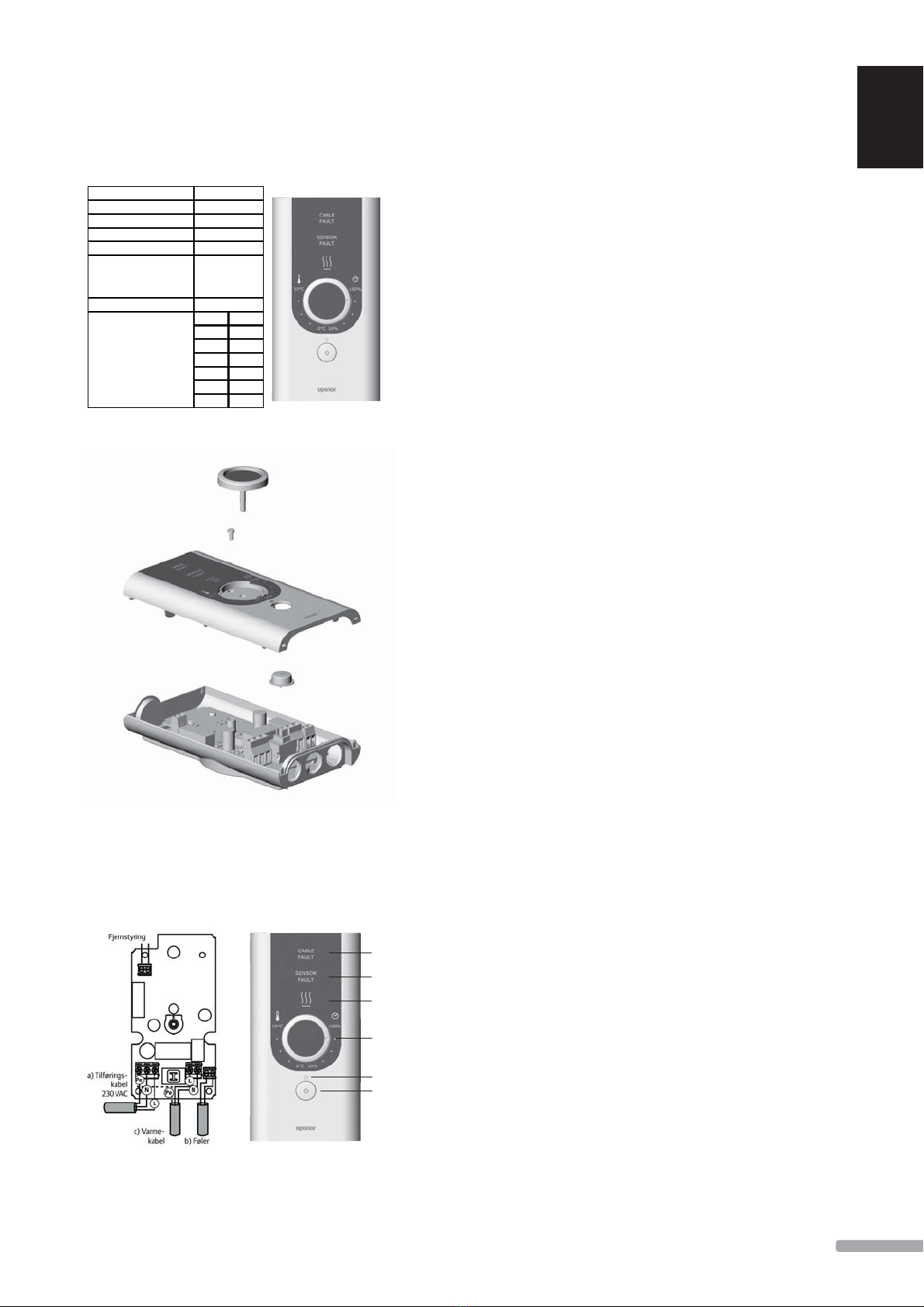

Monteringsvejledning (billede 2)
Indkapslingens bund monteres på væggen
med skruer (hulafstand 60 mm, maksimal dia-
meter på skruehovedet 6,5 mm). Kapslings-
klassen for indkapslingen til overflademonte-
ring er IP23. Indkapslingen kan også monteres
på apparatets boks, og kapslingsklassen er her
IP20. Monteringshullerne er dimensioneret ef-
ter de mest almindelige bokse. Ved montering
på boksen er der reserveret et svagere sted på
indkapslingens bagside, som kan punkteres, til
gennemføring af ledningerne. Indkapslingens
låg monteres på bunden med M2.5-skruer.
Hvis man bruger andre tætninger til gen-
nemføringen end de medfølgende, bør disse
være godkendt til den kabeltykkelse, som
bruges, samt til kapslingsklassificering IP23.
Føleren monteres på Uponor Ecoflex Supra
PLUS-rørelementet i det monteringsrør, som
er reserveret til dette formål. Føleren leveres
monteret i en isolerslange. Isolerslangen
trækkes gennem gennemføringstætningen
samt til rørelementets gennemtrækningsrør,
hvorved den fungerer som beskyttelse af
følerens kabel. Føleren skal forsøges placeret
på det sted, som er mest udsat for frost. Hvis
føleren ikke kan placeres på det koldeste sted,
bør der tages hensyn til dette ved indstilling
af styreenheden. Alternativt bør man anvende
et driftstidsur.
Tilkobling (billede 2 og 3)
Fjern justeringsknappen, løsn monterings-
skruen, og fjern styreenhedens låg (billede 2).
Tilslut 230 V AC-tilførselskablet (billede 3a),
følerens kabel (billede 3b), Supras varmekabel
(billede 3c) samt beskyttelsesjordingen til det
indgående forsyningskabel samt varmekablet
til beskyttelsesledningen. Forbindelsesled-
ningernes størrelse afhænger af gruppesi-
kringen. 10A ->3 x 1,5 mm2 och 16A 3 x 2,5
mm2. Montering bør foretages ifølge faste
monteringsprocedurer. Styreenheden har også
en potentialfri kontakt (230 VAC eller SELV-
spænding, maksimal belastning 5A) til fjern-
styring, som kobles til i fejlsituationer. Lav om
nødvendigt et hul i enhedens øverste del til
fjernovervågningskablet, som skal anbringes i
henhold til kravene til styrespænding.
Ibrugtagning og brug (billede 4)
Tænd Uponor Ecoflex Supra PLUS-styreenhe-
den på afbryderen (f). Over afbryderen tæn-
des en grønne kontrollampe (e), når styreen-
heden er tændt. Vælg den ønskede funktion.
Den vælges ved at indstille styreenhedens
justeringsknap på det ønskede justeringsom-
råde. Det venstre justeringsområde (kl. 6-10)
gælder for termostatfunktion og det højre (kl.
2-6) for driftstidsuret. Justeringsområderne
er afgrænset af et mekanisk stop. Hvis du vil
skifte funktion, skal du trække justerings-
knappen ud af styreenheden og dreje den til
det ønskede justeringsområde (det mekaniske
stop findes ud for klokken 6).
Det termostatstyrede justeringsområde for
Uponor Ecoflex Supra PLUS-styreenheden
0…10°C. Hvis justeringsknappen indstilles på
justeringområdets 0-punkt, forsøger styreen-
heden at holde fremløbsrørets temperatur på
+0°C. Justeringen af temperaturen skal dog
foretages fra gang til gang afhængig af, hvor
føleren er placeret samt af omgivelserne.
Justeringsområdet for driftstidsuret svarer til
en tilkoblingsperiode på 30 minutter. I maksi-
mal indstilling på 100 % er varmekablet tændt
i hele perioden. I minimal indstilling på 10 %
er varmekablet tændt i 3 minutter og slukket i
27 minutter. Periodiseringen vælges fra gang
til gang alt efter de gældende omstændig-
heder. Når driftstidsuret anvendes til at tø et
frosset rør, skal vælgeren indstilles til 100 %.
Over justeringsknappen lyser en rødt kontroll-
lampe (c), når varmebelastningen er slået til,
dvs. kablet varmes op.
Fejldiagnostikken i styreenheden mærker en
eventuel afbrydelse i følerkablet Styreenhe-
dens fejldiagnostiksystem registrerer brud på
eller kortslutning i sensorkablet og registrerer,
om varmekablet er tilsluttet eller ej. Den øver-
ste LED-lampe (a) angiver, at der ikke er be-
lastning i kablet, og den nederste LED-lampe
(b) angiver, at der er fejl i sensoren (denne
kontrol udføres kun i termostattilstand). Når
der opstår fejl i føleren, udskiftes termostat-
funktionen automatisk med driftstidsuret. På
denne måde fungerer anlæggetmed et fast
pulsforhold på 50 %. I denne fejlsituation kan
driftstidsuret ikke justeres. Når justeringen
fungerer normalt, høres en svag kliklyd, når
varmebelastningen slås til og fra.

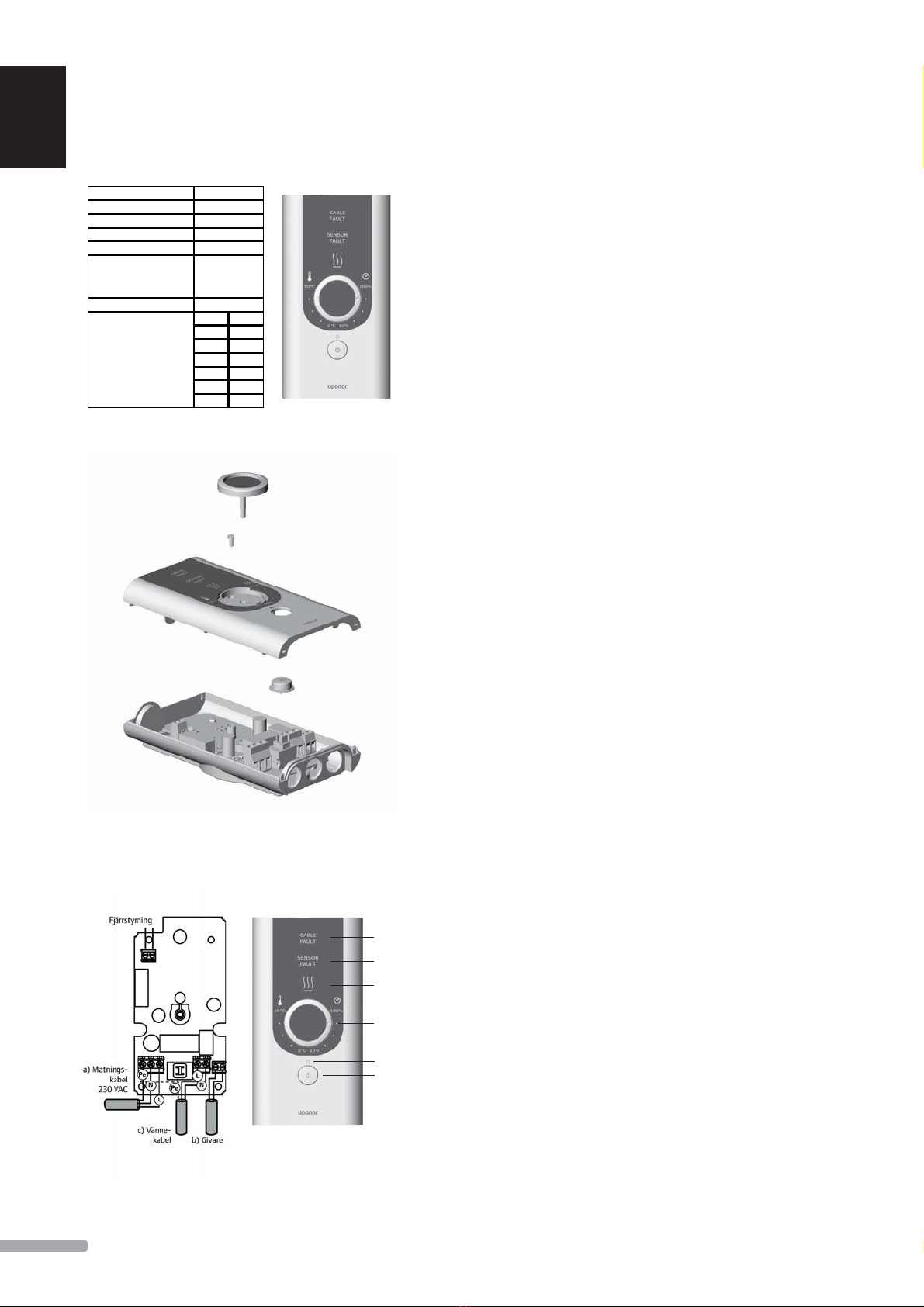

Billede 1
Billede 2
Billede 3 Billede 4
Driftsspænding 230 VAC
Mærkeeffekt 1500 W
Driftstemperaturområde -20…+45C
Indkapslingsklasse IP23
Kontrollampens indikatio effektiv del
Reguleringsområde
- med termostat
- med driftstidsur
0…10°C
10%…100%
Følerledningens længde 5 m
Følerens
modstandsværdier
T°C R kΩ
029
523
10 18
15 15
20 12
25 10
UPONOR ECOFLEX SUPRA PLUS STYREENHED•MONTERINGSVEJLEDNING
a
b
c
d
e
f
SE PT NO NL IT FR FI ES DK DE DK

8
8
a
b
c
d
e
f
Uponor Ecoflex Supra PLUS ohjausyksikkö
Tuotteen kuvaus
Uponor Ecoflex Supra PLUS ohjausyksikkö
on elektroninen säädin, joka on kehitetty
itsesäätyvällä lämpökaapelilla varustetun
Uponor Ecoflex Supra PLUS vesijohtoputken
ohjaukseen. Ohjausyksiköllä on kaksi eri
toimintoa. Voit valita joko lämpö-
tila-anturilla varustetun termostaattisäädön tai
kiinteään ajanjaksoon perustuvan käyntiaika-
kellotoiminnon.
Asennusohje
Kotelon pohja kiinnitetään ruuveilla seinään
(reikäväli 60 mm, ruuvin kannan maksimi-
halkaisija 6,5 mm). Pinta-asennuskotelon
tiiveysluokka on IP23. Kotelo voidaan kiin-
nittää myös kojerasian päälle, jolloin tiiveys-
luokka on IP20. Kiinnitysreiät on mitoitettu
yleisimpien kojerasioiden mukaan. Kojerasian
päälle asennettaessa kotelon takakanteen on
varattu johtojen läpivientiä varten heiken-
nyspala, joka voidaan puhkaista. Kotelon kansi
kiinnitetään pohjaosaan M2.5 ruuvilla. Jos
käytetään muita kuin pakkauksessa toimi-
tettuja läpivientitiivisteitä, niiden täytyy olla
hyväksyttyjä käytettävälle kaapelipaksuudelle
ja IP23 tiiviysluokitukselle. Anturi asennetaan
Uponor Ecoflex Supra PLUS -putkielement-
tiin sille varattuun asennusputkeen. Anturi
toimitetaan eristeletkun sisään asennettuna.
Eristeletku viedään läpivientitiivisteen läpi
sekä putkielementin sujutusputkeen, jolloin se
toimii anturin kaapelin suojana. Anturi pyritään
asentamaan jäätymiselle altteinpaan kohtaan.
Jos anturia ei saada kylmimpään kohtaan, pitää
se huomioida ohjausyksikön asettelussa tai
käyttää käyntiaikakelloa.
Kytkentä (Kuva 2 ja Kuva 3)
Poista säätöpyörä, irrota kiinnitysruuvi ja poista
ohjausyksikön kansiosa (kuva 2). Kytke 230
V AC syöttökaapeli (kuva 3a), anturin kaapeli
(kuva 3b), Supran lämpökaapeli (kuva 3c)
sekä suojama doitus sisään tulevalle syötölle
ja lämpökaapelin suojapunokselle. Kytken-
täjohtimien paksuus määräytyy ryhmäsulak-
keenkoon mukaan. 10A -> 3 x 1.5 mm2ja 16A
3 x 2.5 mm2. Asennukset on tehtävä kiinteää
asennustapaa noudattaen. Ohjausyksikössä on
myös potentiaalivapaa kosketin (230 VAC tai
SELV-jännite, maksimikuormitus 5A) kaukoval-
vontaa varten, joka kytkeytyy vikatilanteissa.
Tarvittaessa kaukovalvonnan kaapelille puhka-
istaan reikä laitteen yläosaan. Kaukovalvonnan
kaapelointi on tehtävä valvontajännitteen
vaatimusten mukaisesti.
Käyttöönotto ja käyttö (Kuva 4)
Kytke Uponor Ecoflex Supra PLUS -ohjausyk-
sikkö päälle kytkimestä (f). Kytkimen päälle
syttyy vihreä merkkivalo (e) ohjausyksikön
ollessa päällä. Valitse käytettävä toiminta-
vaihtoehto. Valinta tehdään asetta-
malla ohjausyksikön säätöpyörä halutulle
säätöalueelle. Vasen säätöalue (klo 6-10) on
termostaatti-toiminnolle ja oikea (klo 2-6)
käyntiaikakellolle. Säätöalueet on rajattu
mekaanisella esteellä. Jos haluat vaihtaa
toimintatapaa, vedä säätöpyörää ulospäin
ohjausyksiköstä ja pyö-räytä säätöpyörä
haluamallesi säätöalueelle (säätöalueita ra-
joittava mekaaninen este on klo 6 kohdalla).
Uponor Ecoflex Supra PLUS -ohjausyk-
sikön termos-taattitoiminnon säätöalue
on 0…10°C. Jos säätöpyörä asetetaan
säätöalueen 0-kohtaan pyrkii ohjausyksikkö
pitämään virtausputken lämpötilan +0°C:ssa.
Lämpötilan säätäminen täytyy kuitenkin
tehdä tapauskohtaisesti anturin sijoittelusta
ja käyttöympäristöstä riippuen.
Käyntiaikakellon säätöalue vastaa 30
minuutin kytkentäjaksoa. Max.asennossa
100 % kohdalla on lämmityskaapeli päällä
koko jakson ajan. Min.asennossa 10 %
kohdalla on lämmityskaapeli 3 min. päällä ja
27 min. pois päältä. Jaksotusaika on valittava
tapauskohtaisesti vallitsevien olosuhteiden
mukaan. Käytettäessä käyntiaikakelloa
jäätyneen putken sulatukseen asetetaan
valitsin 100 % kohdalle. Säätöpyörän
yläpuolella palaa punainen merkkivalo (c)
lämmityskuorman ollessa kytkettynä päälle,
eli tällöin kaapeli lämpenee.
Ohjausyksikön vikadiagnostiikka havaitsee
mahdollisen anturikaapelin katkoksen tai oi-
kosulun sekä lämpökaapelin kytkennän (onko
kaapeli kytketty). Ylempi ledi (a) ilmoittaa
kaapelin kuorman puuttumisen ja alempi
ledi (b) anturin vikaantumisesta (tarkastus
tehdään vain termostaatti- moodissa). Antu-
rivian sattuessa vaihtuu termostaattitoiminta
automaattisesti käyntiaikakelloksi. Tällöin
laite toimii 50 % kiinteällä pulssisuhteella.
Tässä vikatilanteessa käyntiaikakelloa ei pysty
säätämään. Säätimen toimiessa normaalisti
kuuluu vaimea naksaus lämmityskuorman
kytkeytyessä päälle ja pois.
Kuva 2
Kuva 1
Kuva 3 Kuva 4
Käyttöjännite 230 VAC
Nimellisteho 1500 W
Käyttölämpötila-alue -20…+45C
Kotelointiluokka IP23
Merkkilampun osoitus tehollinen osa
Säätöalue
- termostaatilla
- käyntiaikakellolla
0…10°C
10%…100%
Anturikaapelin pituus 5 m
Anturin vastusarvot T°C R kΩ
029
523
10 18
15 15
20 12
25 10
UPONOR ECOFLEX SUPRA PLUS OHJAUSYKSIKKÖ • ASENNUSOHJE
SE PT NO NL IT FR FI ES DK DE FI

9
Блок управления Uponor Ecoflex Supra PLUS
Описание продукта
Блок управления Uponor Ecoflex Supra
PLUS пред- ставляет собой электронный
регулятор, предназначенный для
управления нагревом водопроводной
трубы Uponor Ecoflex Supra PLUS,
ос- нащенной саморегулирующимся
термокабе- лем. Блок управления имеет
два режима ра- боты: термостатное
управление сдатчиком температуры
иуправление при помощи тай-мера с
фиксированным режимом нагрева.
Монтаж (Рис. 2)
Днище корпуса прикрепляют кстене с
по-мощью винтов (расстояние между
винта-ми 60 мм, макс. диаметр головки
винта 6,5 мм). При таком креплении
класс герметич- ности - IP23. Корпус
может быть прикре-плен ипрямо к
приборной коробке, при этом класс
герметичности должен быть IP20.
От-верстия для крепления рассчитаны
исходя из размеров наиболее
распространенных приборных коробок.
На задней стенке кор-пуса приборной
коробки выполнена метка-углубление,
которую при монтаже выбива- ют под
отверстие для прокладки кабеля. Крышку
корпуса прикрепляют кднищу вин-том
М2,5. Вслучае использования при
мон-таже уплотнительных прокладок,
не входя-щих встандартный комплект
поставки, они должны иметь допуск в
соответствии стол-щиной применяемого
кабеля иклассом гер-метичности
IP23. Датчик вспециальной изо-ляции
монтируется на участке трубы Uponor
Ecoflex Supra PLUS, где имеется самый
большой риск замерзания водопровода.
Изоляционный иодновременно
защитный шланг про-водят через
уплотнение вывода до места установки
датчика. Если датчик невозможно
установить всамом холодном месте, то
это необходимо учесть при размещении
блока управления, либо использовать
таймер.
Присоединение (Рис. 2 иРис. 3)
Снимите регулировочный ролик,
отсое-дините винт крепления и
снимите крышку блока управления
(рис. 2). Присоедините питающий
кабель 230 Впеременного то-ка
(рис. 3a), кабель датчика (рис.
3b), тер-мокабель Supra (рис. 3c) и
заземляющий провод кподведенному
кабелю питания икзащитной оболочке
термокабеля. Толщи- на соединительных
проводников определя-ется групповым
предохранителем. 10A -> 3 x 1.5 мм2и
16A 3 x 2.5 мм2. Монтаж выпол-няется
ссоблюдением всех необходимых
требований. Вблоке управления имеется
также контакт (230 Впеременного тока
и-ли напряжение SELV, смакс. нагрузкой
5 A) для дистанционного контроля и
диагности- ки неисправностей, который
включается вслучае сбоя вработе
кабеля. При необхо-димости вверхней
части устройства мож-но проделать
отверстие для кабеля дис-танционного
контроля. Прокладка кабелявыполняется
всоответствии стребовани-ями к
контрольному напряжению.
Ввод вэксплуатацию иработа
(Рис. 4)
Блок управления Uponor Ecoflex Supra
PLUS вклю-чается переключателем (f).
При включенном блоке управления под
переключателем горит оранжевая
сигнальная лампа (e). Требуемый
режим работы выбирается путем
перемеще-ния регулировочного
ролика блока управле-ния на нужный
диапазон регулиров ки. Ле-вый
(6-10 час.) диапазон предназначен
для термостатного режима работы,
правый (2-6 час.) – для работы под
управлением таймера. Диапазоны
регулировки имеют механический
ограничитель. Если необходимо
изменить режим работы, поднимите
регулировочный ролик вверх над
блоком управления ипере- ставьте
на нужный диапазон регулировки
(механический ограничитель
диапазонов регулировки находится
слева, у6 часов).
При термостатном режиме управления
диа-пазон регулировок блока
управления Uponor Ecoflex Supra PLUS
составляет 0Е10°C. Когда регули-
ровочный ролик устанавливают в
положение 0 диапазона регулировки,
блок управления стремиться
поддерживать впроточном тру-
бопроводе температуру, равную
+0°C. Регу-лировку температуры
следует производить вкаждом случае
индивидуально, взависимос- ти от
места расположения датчика иокружа-
ющих условий.
Диапазон регулировки таймера
соответству- ет 30-минутному циклу. В
положении макси- мального значения
100 % нагревательный кабель включен
втечение всего цикла. Вположении
минимального значения нагре-
вательный кабель включен втечение 3
ми-нут, автечение 27 минут отключен.
Перио-дичность нагрева выбирается в
зависимости от окружающих условий
индивидуально для каждого случая.
При использовании режима таймера
для размораживания замерзшего
водопровода, переместите регулятор
вполо-жение 100 %. При включенном
напряжении нагревательного кабеля
перед регулировоч-ным роликом горит
зеленая сигнальная лам-па (с), и
кабель при этом нагревается.
Диагностика неисправностей блока
управ-ления выявляет возможный
обрыв кабе-ля датчика или короткое
замыкание, атакже соединение
термокабеля (возможное под-
ключение). Верхний светодиод (а)
извещает об отсутствии нагрузки
кабеля, нижний све-тодиод (b)
извещает онеисправности датчи-ка
(диагностика проводится только в
режиме термостатного управления).
При возникнове- нии неисправности
датчика блок управления
автоматически переключается из
термостат- ного режима врежим
управления таймером. Втаком случае
блок устанавливается на по-стоянный
режим 50 %. Вслучае данной неис-
правности таймер не поддается
регулировке. При нормальной работе
регулятора, при вклю-чении и
выключении напряжения питания на-
грева слышится щелчок.

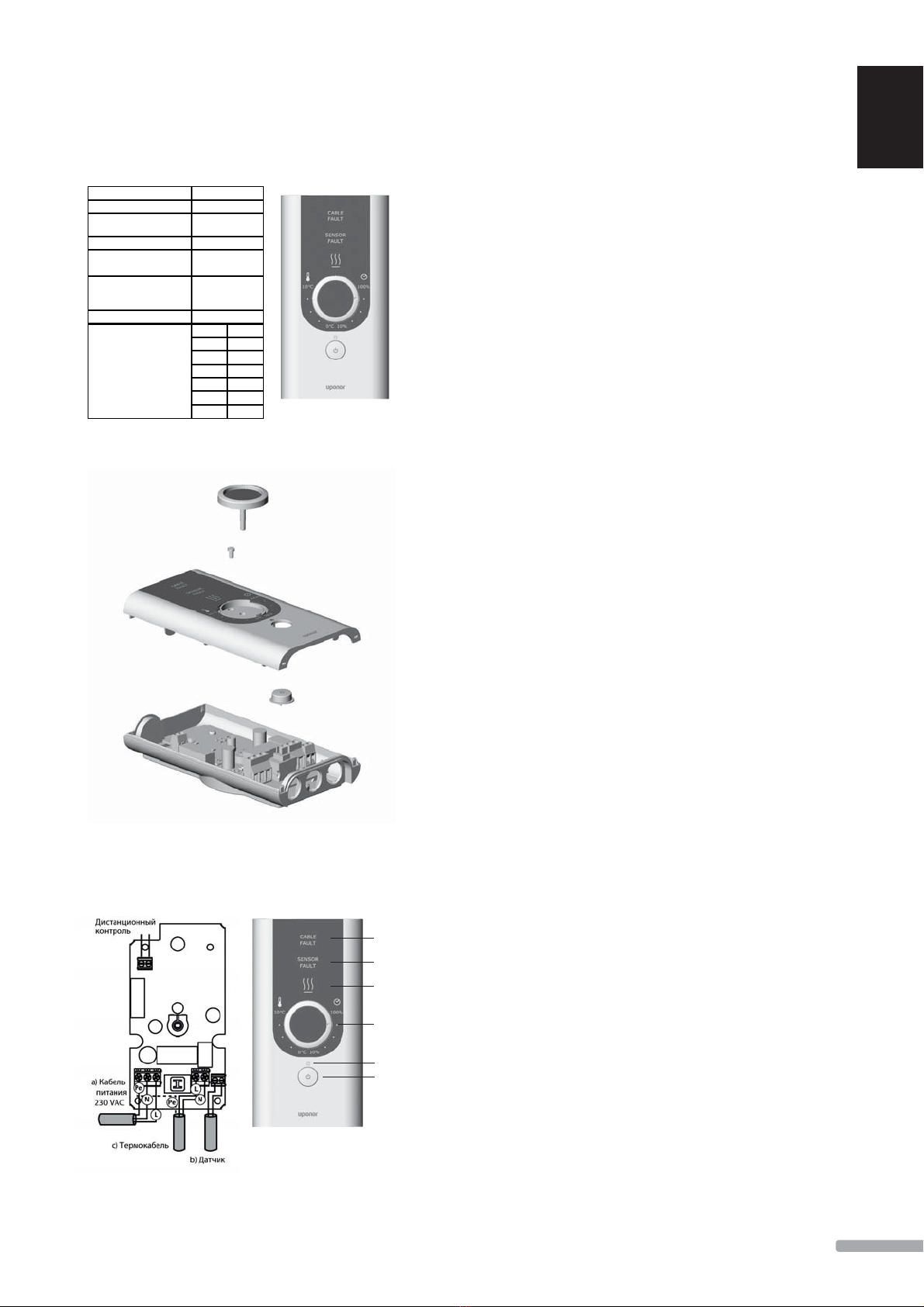

Рис. 2
Рис. 1
Рис. 3Рис.4
Рабочее напряжение 230 В пер. тока
Номинальная мощность1500 Вт
Диапазон рабочих
температур
-20Е+45 °C
Класс исполнения IP23
Индикация сигнальной
лампы
питание
Диапазон регулировок
- с термостатом
- с таймером
0…10°C
10%…100%
Длина кабеля датчика 5 м
Значения
сопротивлений
датчикаt
T°C R kΩ
029
523
10 18
15 15
20 12
25 10
БЛОК УПРАВЛЕНИЯ UPONOR ECOFLEX SUPRA PLUS •ИНСТРУКЦИЯ ПО МОНТАЖУ
a
b
c
d
e
f
SE PT NO NL IT FR FI ES DK DE RU

10
10
Uponor Ecoflex Supra PLUS styrenhet
Beskrivning av produkten
Uponor Ecoflex Supra PLUS styrenhet är ett
elektroniskt reglage, som utvecklats för
styrning av Uponor Ecoflex Supra PLUS vat-
tenledningsrör försett med självreglerande vär-
mekabel. Styrenheten har två olika funktioner.
Du kan antingen välja en termostatreglering
försedd med temperaturgivare eller en funk-
tion med driftstidsklocka baserad på en fast
tidsperiod.
Monteringsanvisning (Bild 2)
Kapselns botten sätts fast i väggen med
skruvar (hålavstånd 60 mm, maximidiamater
på skruvhuvudet 6,5 mm). Täthetsklass på yt-
monteringskapseln är IP23. Kapseln kan också
fästas på apparatdosan, varvid tätningsklassen
är IP20. Fassättningshålen är dimensionerade
efter de allmännaste dosorna. Vid montering
på dosan har man för genomföring av ledning-
arna reserverat en svagare plats på kapselns
baksida, som kan punkteras. Kapselns lock
fästs på bottendelen med M2.5 skruvar. Om
man använder andra tätningar för genomför-
ingen än de som levererats med förpackningen,
bör dessa vara godkända för den kabeltjocklek
som används och för IP23 täthetsklassificering.
Givaren monteras på Uponor Ecoflex Supra
PLUS –rörelementet på det monteringsrör som
reserverats för detta. Givaren levereras inmon-
terad i en isolerslang. Isolerslangen dras genom
genomföringstätningen samt till rörelementets
genomdragningsrör, varvid den fungerar som
skydd för givarens kabel. Man försöker placera
givaren på den plats som är mest utsatt för
frysning. Om givaren inte kan placeras på den
kallaste platsen, bör detta beaktas vid inställ-
ningen av styrenheten eller man bör använda
en driftstidsklocka.
Inkoppling (Bild 2 och Bild 3)
Avlägsna trimratten, lossa fastsättnings-
skruven och tag bort lockdelen på styrenheten
(bild 2). Koppla 230 V AC matningskabeln (bild
3a), givarens kabel (bild 3b), Supras värme-
kabel (bild 3c) samt skyddsjordningen till den
inkommande matningen och värmekabeln till
skyddssladden. Kopplingsledningarnas tjocklek
bestäms enligt gruppsäkringens storlek 10A
->3 x 1,5 mm2och 16A 3 x 2,5 mm2. Monte-
ringarna bör göras enligt ett fast monterings-
sätt. I styrenheten finns också en potentialfri
kontakt (230 VAC eller SELV-spänning, max.
belastning 5A) för fjärrstyrning, som kopplas
på i felsituationer. Gör vid behov ett hål för
fjärrstyrningens kabel i övre delen av enheten.
Kabeldragningen till fjärrstyrningen ska utföras
enligt kontrollspänningens krav.
Ibruktagning och användning (Bild 4)
Koppla på Uponor Ecoflex Supra PLUS
-styrenheten från strömbrytaren (f). Över
strömbrytaren tänds en grönfärgad kontrol-
lampa (e) när styrenheten är påkopplad. Välj
det funktionsalternativ som önskas. Valet
görs genom att ställa in styrenhetens trimratt
på önskat reglerområde. Det vänstra regler-
området (kl. 6-10) är för termostatfunktion
och det högra (kl. 2-6) för driftstidsklockan.
Reglerområdena är avgränsade med ett me-
kaniskt hinder. Om du vill byta funktionssätt
drar du ut trimratten från styrenheten och
vrider trimratten till det reglerområde som
önskas (det mekaniska hindret som avgränsar
reglerområdena finns vid klockan 6).
Det termostatfungerande reglerområdet för
Uponor Ecoflex Supra PLUS –styrenheten
0…10°C. Om trimratten inställs på regler-
områdets 0-punkt försöker styrenheten hålla
temperaturen på vattenflödsröret på + 0°C.
Regleringen av temperaturen måste dock
göras från fall till fall beroende på var givaren
är placerad och på omgivningen.
Reglerområdet för driftstidsklockan motsva-
rar en kopplingsperiod på 30 minuter. I maxi-
mal ställning vid 100 % är värmningskabeln
på under hela perioden. I minimal ställning
vid 10 % är värmningskabeln på i 3 minuter
och avslagen i 27 minuter. Periodiseringen
väljs från fall till fall enligt rådande omstän-
digheter. När driftstidsklockan används för
att smälta ett fruset rör ställs väljaren in på
100 %. Ovanför trimratten brinner en rött
kontrollampa (c) när värmebelastningen är
påkopplad, dvs. kabeln värms då upp.
Feldiagnostiken i styrenheten märker
ett eventuellt avbrott i givarkabeln eller
kortslutningens och värmekabelns anslutning
(är kabeln ansluten). Den övre lysdioden (a)
indikerar att belastning saknas och den undre
lysdioden (b) att ett fel har uppstått i givaren
(kontrollen utförs endast i termostatläget).
När fel uppstår i givaren byts termostat-
funktionen automatiskt till driftstidsklockan.
Härvid fungerar anläggningen med ett fast
pulsförhållande på 50 %. I denna felsituation
kan driftstidsklockan inte regleras. När regla-
get fungerar normalt hörs en svag knäppning
när värmebelastningen kopplas på och bort.
Bild 2
Bild 1
Bild 3 Bild 4
Käyttöjännite 230 VAC
Nimellisteho 1500 W
Käyttölämpötila-alue -20…+45C
Kotelointiluokka IP23
Merkkilampun osoitus tehollinen osa
Säätöalue
- termostaatilla
- käyntiaikakellolla
0…10°C
10%…100%
Anturikaapelin pituus 5 m
Anturin vastusarvot T°C R kΩ
029
523
10 18
15 15
20 12
25 10
UPONOR ECOFLEX SUPRA PLUS STYRENHET •MONTERINGSANVISNING
a
b
c
d
e
f
SE PT NO NL IT FR FI ES DK DE SE

11

Uponor Corporation
www.uponor.com
Uponor reserves the right to make changes, without prior notification, to the
specification of incorporated components in line with its policy of continuous
improvement and development.
1071286_10_2014_INT Production: Uponor GmbH, IC/EH, Hamburg; Germany
