urmet domus 1741/3 System manual

DS1741-009 LBT21373
Mod.
1741

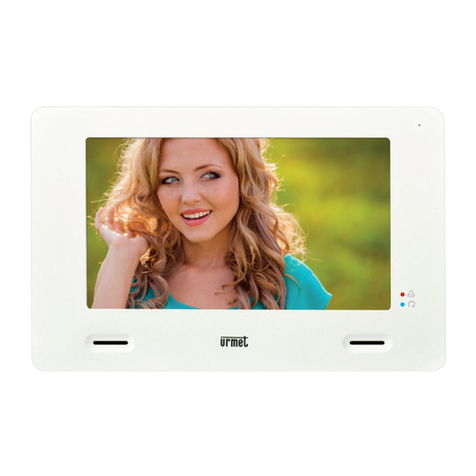

VIDEOCITOFONO IPERCOM 7'' BASIC
BASIC VIDEO DOOR PHONE 7” IPERCOM
MONITEUR IPERCOM 7” BASIC
VIDEOINTERFONO IPERCOM 7” BASIC
BASIC IPERCOM-VIDEOSPRECHANLAGE 7”
BASIC IPERCOM-VIDEOINTERCOM 7”
Sch./Ref. 1741/1
(bianco / white / blanc / blanco / weiß / wit)
Sch./Ref. 1741/3
(nero / black / noire / negro / schwarz / zwart)
LIBRETTO INSTALLAZIONE
INSTALLATION HANDBOOK
NOTICE D’INSTALLATION
MANUAL DE INSTALACIÓN
INSTALLATIONSANLEITUNG
INSTALLATIEHANDLEIDING

2DS1741-009
ITALIANO
ATTENZIONE! Per il funzionamento del dispositivo è necessario che la versione del rmware del sistema
Ipercom sia la 2.1.0 o superiore. L’aggiornamento della versione del rmware del sistema Ipercom è
disponibile sul sito Urmet alla sezione Download/Software (previa registrazione).
Il videocitofono IP Sch.1741/1 o 1741/3, è un dispositivo, dedicato al sistema Ipercom.
Per un corretto funzionamento, il dispositivo necessita di un collegamento del tipo LAN/POE.
1. DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE
3
4
5
3
7
6
102 1 9 8
1. Display touchscreen 7”
2. Microfono
3. Led di colore rosso per segnalazione funzione “MUTE” attiva
4. Led di colore blu per segnalazioni notiche
5. Pulsante Home
6. Alloggiamento per Micro SD card
7. Altoparlante
8. Cavo con li per il collegamento al videocitofono per le funzioni ausiliarie
9. Connettore LAN con alimentatore POE (DOORPHONE POE PORT)
10. Connettore a 14 vie per il collegamento al cavo con li
2. DESCRIZIONE DEI FILI PRESENTI SUL CAVO PER LA
CONNESSIONE ALL’IMPIANTO
Filo nero 1
Filo verde 2
Filo blu 3
Filo rosso 4
Filo arancione 5
Filo nero 6
Filo verde 7
Filo blu 8
Filo rosso 9
Filo arancione 10
Filo nero 11
Filo verde 12
Filo blu 13
Filo rosso 14
1Chiamata al piano: lo di colore nero (FC)
2Allarme panico: lo di colore verde (PANIC)
3 ÷ 8 Non utilizzare
9Comune per chiamata al piano e allarme panico: lo di colore rosso
10 Suoneria supplementare: lo di colore arancione (S+)
11 Suoneria supplementare: lo di colore nero (S-)
12 ÷ 14 Non utilizzare

3
DS1741-009
3. INSTALLAZIONE
• Murare la scatola incasso Mod. 503 o la scatola a incasso Ø 60 all’altezza indicata nel disegno seguente.
• Fissare la staa alla scatola incasso come indicato.
1,50 m (*)
Scatola
503
1,50 m (*)
Scatola
Ø 60 mm
n.2 M3,5 x 19 mm
a corredo
n.2 M3,5 x 19 mm
a corredo
(*) Nel caso di persone con disabilità o speciche necessità di tipo D1 (con età avanzata), D2 (con dicoltà
motoria degli arti inferiori) e D3 (con dicoltà motoria degli arti superiori), il centro del dispositivo dovrà
essere posizionato ad una altezza compresa tra 110 cm e 130 cm rispetto al piano di calpestio. Per
ulteriori dettagli vedere la Norma tecnica CEI 64-21:2021-06 – Ambienti residenziali. Impianti adeguati
all’utilizzo da parte di persone con disabilità o speciche necessità.
• Collegare ai li del connettore gli eventuali conduttori delle funzioni panico, suoneria supplementare,
chiamata al piano.
• Accostare il videocitofono alla staa centrando gli appositi agganci 1e farlo scorrere verso destra no
al suo arresto 2.
1
2
• Rimuovere la pellicola di protezione dal display.

4DS1741-009
4. ISTRUZIONI DI CABLAGGIO
Cavo Ethernet con connettore RJ45
Il sistema IperCom è sviluppato per il funzionamento con lo standard EIA/TIA 568B.
• Inserire il cavo su uno dei connettori RJ45 con logo Urmet.
• Inserire il conduttore nella guida, rispettando le colorazioni indicate (Standard T568B).
8
1
Conduttore
n°
Colore cavo
1 Bianco-Arancione
2 Arancione
3 Bianco-Verde
4 Blu
Conduttore
n°
Colore cavo
5 Bianco-Blu
6 Verde
7 Bianco-Marrone
8 Marrone
• Tagliare i cavi in modo che sporgano dalla guida di circa 5 mm, inserire la guida nel plug e crimpare il
plug con appositi attrezzi.
Plug
8
1
~ 5 mm
8
1
• Accertarsi che la guaina grigia rimanga all’interno del plug. Questo tipo di collegamento NON garantisce
il doppio isolamento.
• Collegare un’estremità del cavo Ethernet allo switch POE del sistema e l’altra estremità al connettore
LAN del dispositivo.
4.1 DISTANZE E SEZIONI CAVI
Tipologia di collegamento Distanza max Sezione min - max
Chiamata al piano 30 m 0,5 - 1 mm2
Allarme Panico 30 m 0,5 - 1 mm2
Ripetizione di chiamata 30 m 0,5 - 1 mm2
LAN 100 m CAT5e (*)
I cavi impiegati devono rispondere alla norma IEC 60332-1-2 se di sezione 0,5 mm² o superiore,
oppure alla norma IEC 60332-2-2 se di sezione inferiore a 0,5 mm².
(*) Per garantire il funzionamento del videocitofono alle massime distanze, il cavo deve essere di categoria
5e e la sezione dei doppini deve essere AWG24.
La resistenza massima del singolo conduttore non deve superare i 10ohm/100m.
Il cavo deve rispettare le seguenti normative:
- EIA/TIA 568-B.2 o EIA/TIA 568-C.2
- EN50288 3-1
- IEC 61156-5
Il collegamento tra il videocitofono IP e switch POE deve essere eettuato con un cavo unico senza
l’utilizzo di patch cord aggiuntive.

5
DS1741-009
5. CONFIGURAZIONE DISPOSITIVO
Per la congurazione del dispositivo consultare il manuale tecnico di sistema scansionando il seguente QR
Code con la fotocamera del proprio smartphone o tablet.
6. CARATTERISTICHE TECNICHE
Tensione di alimentazione POE: ..................................................................................................... 48-54 V
Consumo massimo: ................................................................................................................................10 W
Uscita morsetti S+, S-............................................................................................................. 25 mA @ 24V
Display: ................................................................................................................................................. 7” TFT
Touchscreen: ................................................................................................................................. Capacitivo
Risoluzione: .............................................................................................................................. 1024 x 600 px
Luminosità: ..................................................................................................................................... 350 cd/m2
Angolo di visuale (H/V): ................................................................................................................. 106° / 160°
Temperatura di funzionamento: .......................................................................................................-5 ÷ 45°C
Numero max di videocitofoni su porte POE, dello switch 1039/44: ............................................................. 2
Dimensioni (LxAxP) ........................................................................................................200 x 130 x 24,5 mm

6DS1741-009
ENGLISH
IMPORTANT The rmware version of the Ipercom system must be 2.1.0 or higher for the operation of
the device. The rmware version update of the Ipercom system is available on the Urmet website in the
Download/Software section (registration required).
The IP video door phone Ref.1741/1 or 1741/3 is a device dedicated to Ipercom system.
For trouble-free operation, the device requires a LAN/POE-type connection.
1. DESCRIPTION OF COMPONENTS AND CHARACTERISTICS
3
4
5
3
7
6
102 1 9 8
1. Display touchscreen 7”
2. Microphone
3. Red led to signal the “MUTE” function active
4. Blue led for alerts
5. Home button
6. Micro SD card slot
7. Speaker
8. Cable with wires for connection to the video door phone for auxiliary functions
9. CLAN connector with POE power supply (DOORPHONE POE PORT)
10. 14-way connector for connecting to the cable with wires
2. DESCRIPTION OF THE WIRES PRESENT ON THE CABLE FOR
CONNECTION TO THE SYSTEM
Black wire 1
Green wire 2
Blue wire 3
Red wire 4
Orange wire 5
Black wire 6
Green wire 7
Blue wire 8
Red wire 9
Orange wire 10
Black wire 11
Green wire 12
Blue wire 13
Red wire 14
1Floor Call: black colour wire (FC)
2Panic Alarm: green colour wire (PANIC)
3 ÷ 8 Do not use
9Common wire for oor call and panic alarm: red colour wire
10 Additional ringtone: orange colour wire (S+)
11 Additional ringtone: black colour wire (S-)
12 ÷ 14 Do not use

7
DS1741-009
3. INSTALLATION
• Embed the ush-mounting box Mod. 503 in the wall or the ush-mounting box Ø 60 at the height shown
in the following drawing.
• Fix the bracket to the mounting box as indicated.
1,50 m
Box
503
1,50 m
Box
Ø 60 mm
2 x M3.5 x 19 mm
provided
2 x M3.5 x 19 mm
provided
• Connect any panic function, additional ringtone and oor call leads to the connector wires.
• Move the video door phone close to the bracket by centring the special xings 1and slide it right to
reach its stop 2 (see the following image).
1
2
• Remove the protective lm from the display.

8DS1741-009
4. WIRING INSTRUCTIONS
RJ45 Ethernet Cable
The Ipercom system has been designed to work with the EIA/TIA 568B standard.
• Plug the cable into one of the RJ45 connectors with the Urmet logo.
• Insert the wire in its guide, according to the provided colour code (Standard T568B).
8
1
Wire
No.
Cable colour
1 White-Orange
2 Orange
3 White-Green
4 Blue
Wire
No.
Cable colour
5 White-Blue
6 Green
7 White-Brown
8 Brown
Grey sheath
• Cut the cables so that they protrude from the guide by about 5 mm, insert the guide in its plug and crimp
with the specially provided tool.
Plug
8
1
~ 5 mm
8
1
• Make sure that the grey sheath stays inside the plug. This type of connection will NOT guarantee double
insulation.
• Connect one end of the Ethernet cable to the POE switch of the system and the other end to the LAN
connector of the device.
4.1 DISTANCES AND WIRE CROSS-SECTION AREAS
Type of connection Max distance Min - max section
Floor call 30 m 0,5 - 1 mm2
Panic Alarm 30 m 0,5 - 1 mm2
Call repetition 30 m 0,5 - 1 mm2
LAN 100 m CAT5e (#)
Wires with cross-section area of 0.5 mm2 or larger must comply with IEC 60332-1-2; wires with
cross section area smaller than 0.5 mm2 must comply with IEC 60332-2-2.
(#) To ensure operation of the video door phone at maximum distances, the wire must be in Category 5e
and the section of the twisted pairs must be AWG24.
The maximum resistance of the individual wire must not exceed 10ohm/100m.
The wire must comply with the following standards:
- EIA/TIA 568-B.2 or EIA/TIA 568-C.2
- EN50288 3-1
- IEC 61156-5
The connection between the IP video door phone and POE switch must be made using a single wire
without the use of additional patch cords.

9
DS1741-009
5. DEVICE CONFIGURATION
Refer to the technical system manual by scanning the following QR Code with the camera of your smartphone
or tablet to congure the device.
6. TECHNICAL SPECIFICATIONS
POE input voltage: ......................................................................................................................... 48-54 V
Max consumption: ...................................................................................................................................10 W
S+, S- terminal outputs: ......................................................................................................... 25 mA @ 24V
Display: ................................................................................................................................................. 7” TFT
Touchscreen: ................................................................................................................................. Capacitive
Resolution: ............................................................................................................................... 1024 x 600 px
Brightness: ...................................................................................................................................... 350 cd/m2
Viewing Angle (H/V): ...................................................................................................................... 106° / 160°
Operating Temperature: ...................................................................................................................-5 ÷ 45°C
Max number of video door phones on the POE ports of switch 1039/44: .................................................... 2
Dimensions (WxHxD): ....................................................................................................200 x 130 x 24,5 mm
15.105 Information to the user statements:
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications. However, there
is no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception, which can be determined
by turning the equipment o and on, the user is encouraged to try to correct the interference by one or more
of the following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.
— Consult the dealer or an experienced radio/TV technician for help.
Changes or modications not expressly approved by the party responsible for compliance could void
the user’s authority to operate the equipment.

10 DS1741-009
FRANÇAIS
ATTENTION ! Pour le fonctionnement du dispositif, il est nécessaire que la version du micrologiciel du
système Ipercom soit la version 2.1.0 ou supérieure. La mise à jour de la version du micrologiciel du système
Ipercom est disponible sur le site Urmet, dans la section Téléchargement/Logiciels (après enregistrement).
Le moniteur Réf. 1741/1 ou 1741/3 est un dispositif IP conçu pour le système Ipercom.
Pour en assurer le bon fonctionnement, le dispositif nécessite une connexion de type LAN/POE.
1. DESCRIPTION DES COMPOSANTS ET CARACTÉRISTIQUES
3
4
5
3
7
6
102 1 9 8
1. Écran tactile 7”
2. Microphone
3. Led rouge pour signaler la fonction “MUTE” active
4. Led bleue pour les notications
5. Bouton Home
6. Emplacement pour Micro-carte SD
7. Haut-parleur
8. Câble avec ls pour le raccordement au moniteur pour fonctions auxiliaires
9. Connecteur LAN avec alimentation POE (DOORPHONE POE PORT)
10. Connecteur à 14 voies pour la connexion au câble avec des ls
2. DESCRIPTION DES FILS PRÉSENTS SUR LE CÂBLE DE
RACCORDEMENT AU SYSTÈME
Fil noir 1
Fil vert 2
Fil bleu 3
Fil rouge 4
Fil orange 5
Fil noir 6
Fil vert 7
Fil bleu 8
Fil rouge 9
Fil orange 10
Fil noir 11
Fil vert 12
Fil bleu 13
Fil rouge 14
1Appel à l’étage: l couleur noir (FC)
2Alarme panique: l couleur vert (PANIC)
3 ÷ 8 Ne pas utiliser
9Fil commun pour appel d’étage et alarme panique : l couleur rouge
10 Sonnerie supplémentaire: l couleur orange (S+)
11 Sonnerie supplémentaire: l couleur noir (S-)
12 ÷ 14 Ne pas utiliser
