urmet domus 1092/303 User manual

DS1092-018A
RICEVITORE ATTIVO 1CH
1CH ACTIVE RECEIVER
RECEPTEUR ACTIF 1CH
AKTIVER EMPFÄNGER 1K
RECEPTOR ACTIVO 1CH
Sch./Ref./Réf./Typ/Ref 1092/303
MANUALE D’USO
INSTRUCTIONS
MANUEL UTILISATEUR
GEBRAUCHSANLEITUNG
MANUAL DE USO
Mod.
1092

2DS1092-018A
INFORMAZIONI GENERALI
Il presente documento descrive come installare ed utilizzare il modello di ricevitore attivo a 1 canale
URMET Domus S.p.A. Sch.1092/303.
Prima di usare l’apparecchiatura, leggere il presente manuale che ne descrive l’uso corretto e sicuro.
Conservare questo manuale con attenzione ed in un luogo facilmente reperibile per poterlo consultare
prontamente quando necessario.
DESCRIZIONE PRODOTTO
Il prodotto URMET Domus S.p.A. Sch.1092/303 è costituito da un dispositivo attivo (con amplificazione di
segnale), che permettendo l’adattamento di impedenza tra cavo coassiale e cavo UTP, viene utilizzato per
la ricezione di un segnale video, bianco/nero o colori, su cavo UTP (Unshielded Twisted Pair).
Tale dispositivo viene comunemente detto VIDEO BALUN (balanced / unbalanced).
Il segnale video trasmesso sul cavo UTP CAT5 da questo dispositivo viene bilanciato e ripartito equamente
sulla coppia twistata, rendendo la trasmissione molto più sicura contro le interferenze rispetto alla classica
trasmissione video su cavo coassiale.
Il cavo UTP è un cavo formato da 4 coppie di conduttori di rame isolati ed intrecciati tra loro (twistati).
Caratteristiche generali
 Dimensioni compatte per una connessione semplice ad apparati di gestione video, monitor e
telecamere.
 Estrema facilità di impiego grazie alla presenza del BNC femmina e della morsettiera.
 Dip-switch per l’equalizzazione del segnale video (definizione e contrasto).
 Potenziometro per la regolazione del livello del segnale video (luminosità).
 Doppia impedenza e filtro disturbi per garantire maggiore sicurezza contro le interferenze.
 Predisposizione per fissaggio a muro.
APERTURA DELLA CONFEZIONE
Verificare che l’imballo ed il contenuto non presentino danni visibili. Se alcune parti non sono presenti o
risultano danneggiate, contattare immediatamente il rivenditore. In questi casi non tentare di utilizzare il
dispositivo. Se il prodotto dovesse essere rimandato al fornitore, assicurarsi di spedirlo con il suo imballo
originale.
Contenuto della confezione
 N°1 ricevitore attivo monocanale.
 Manuale d’uso.
 Vite e dato per il fissaggio del cavo di terra.
AVVERTENZE
• Assicurarsi dell’integrità dell’apparecchio dopo averlo tolto dall’imballo.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione disinserire l’apparecchio dalla
rete di alimentazione elettrica. Non usare prodotti spray per la pulizia dell’apparecchio.
• Controllare che la temperatura d’esercizio sia nei limiti indicati e che l’ambiente non sia
particolarmente umido.
• In caso di guasto e/o cattivo funzionamento togliere l’alimentazione tramite l’interruttore generale.
• Il dispositivo deve essere aperto soltanto da personale tecnico qualificato.
• Per le riparazioni rivolgersi solo ad un centro di assistenza tecnica autorizzato.
• È opportuno prevedere a monte degli apparecchi un idoneo interruttore di sezionamento e di
protezione.
• Prima di collegare l’apparecchio alla rete di alimentazione accertarsi che i dati di targa siano
rispondenti a quelli della rete di distribuzione.
• Il collegamento dei balun non necessita di particolari componenti, ma occorre prestare attenzione agli
ingombri qualora venisse utilizzato su dispositivi all’interno di custodie, con staffa a muro o armadi
rack.
ITALIANO

DS1092-018A 3
IMPIEGO
Il dispositivo Sch.1092/303 può essere impiegato solo come ricevitore (RX).
Tale impiego consente di poter connettere una sorgente video utilizzando una sola coppia twistata di un
cavo UTP CAT5 dedicato.
Può essere abbinato ai seguenti trasmettitori:
 Sch.1092/300 →“Trasmettitore / Ricevitore passivo 1ch”
 Sch.1092/302 →“Trasmettitore attivo 1ch”
eNota Bene
• Si consiglia l’impiego di alimentatori Urmet Domus Sch.1092/800 – 801, con uscita da 13.2 V.
INSTALLAZIONE

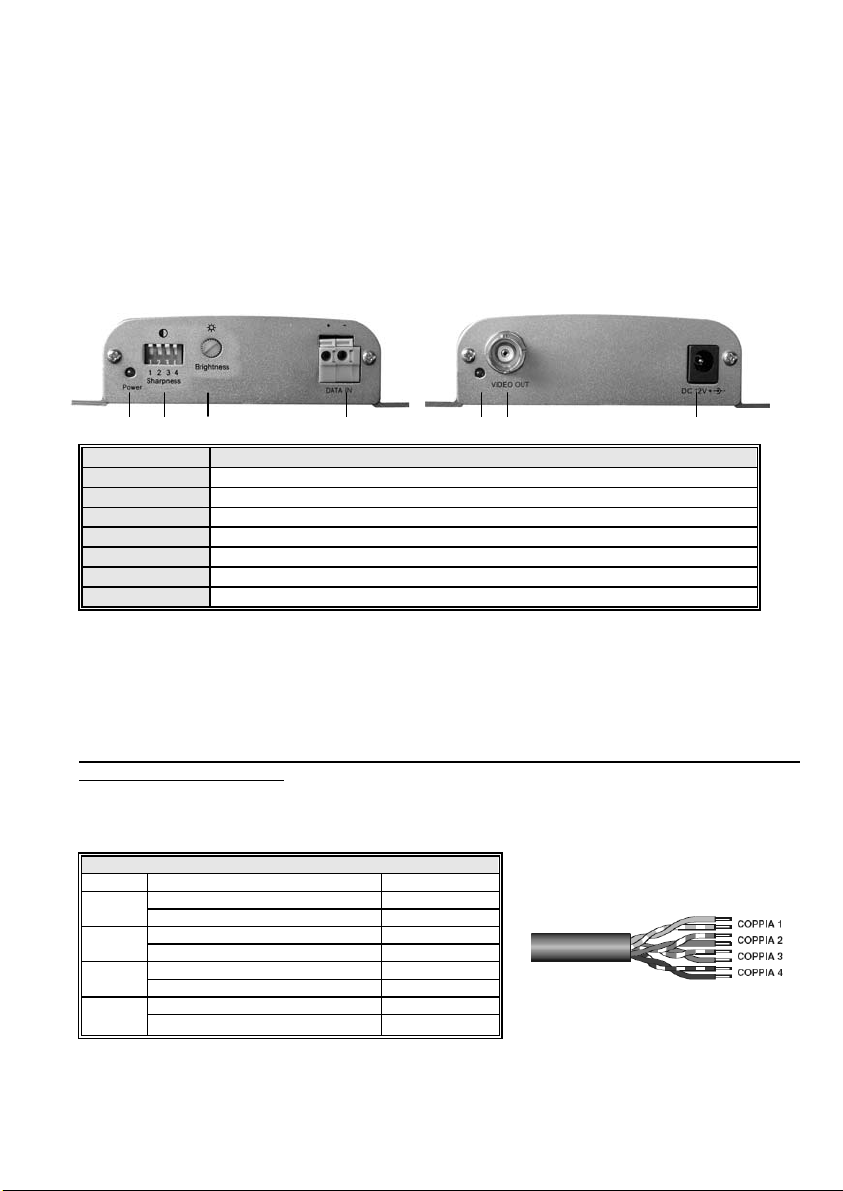

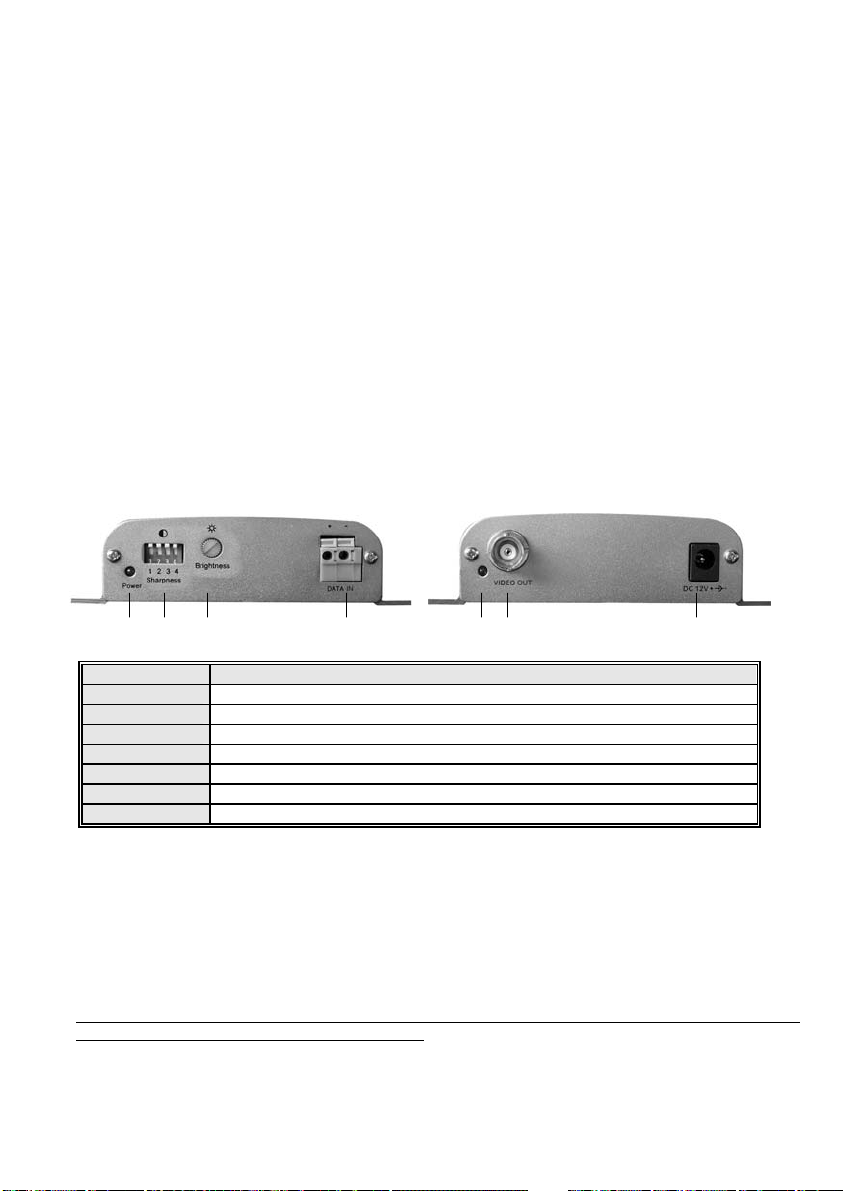

PARTICOLARE DESCRIZIONE
1 Led di alimentazione
2 Dip-switch per l’equalizzazione del segnale video (definizione e contrasto)
3 Potenziometro per la regolazione del livello del segnale video (luminosità)
4 Morsettiera ingresso video su UTP
5 Led presenza segnale video
6 Connettore BNC uscita segnale video
7 Connettore di alimentazione
Tabella 1
1. Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano alimentate.
2 Sguainare il cavo UTP CAT5 avendo cura di non tagliare i conduttori.
3 Tagliare, scegliendo tra quelli liberi, i conduttori del colore relativo alla sorgente video da collegare.
eNota Bene
Per impianti a singolo segnale video, su un solo cavo UTP, si consiglia di utilizzare la coppia 4
(bianco / marrone - marrone).
4 Spellare i conduttori prescelti per circa 5 mm ed inserirli nel dispositivo prestando attenzione alla
polarità in quanto il segnale video su cavo UTP è polarizzato (vedere tabella 2).

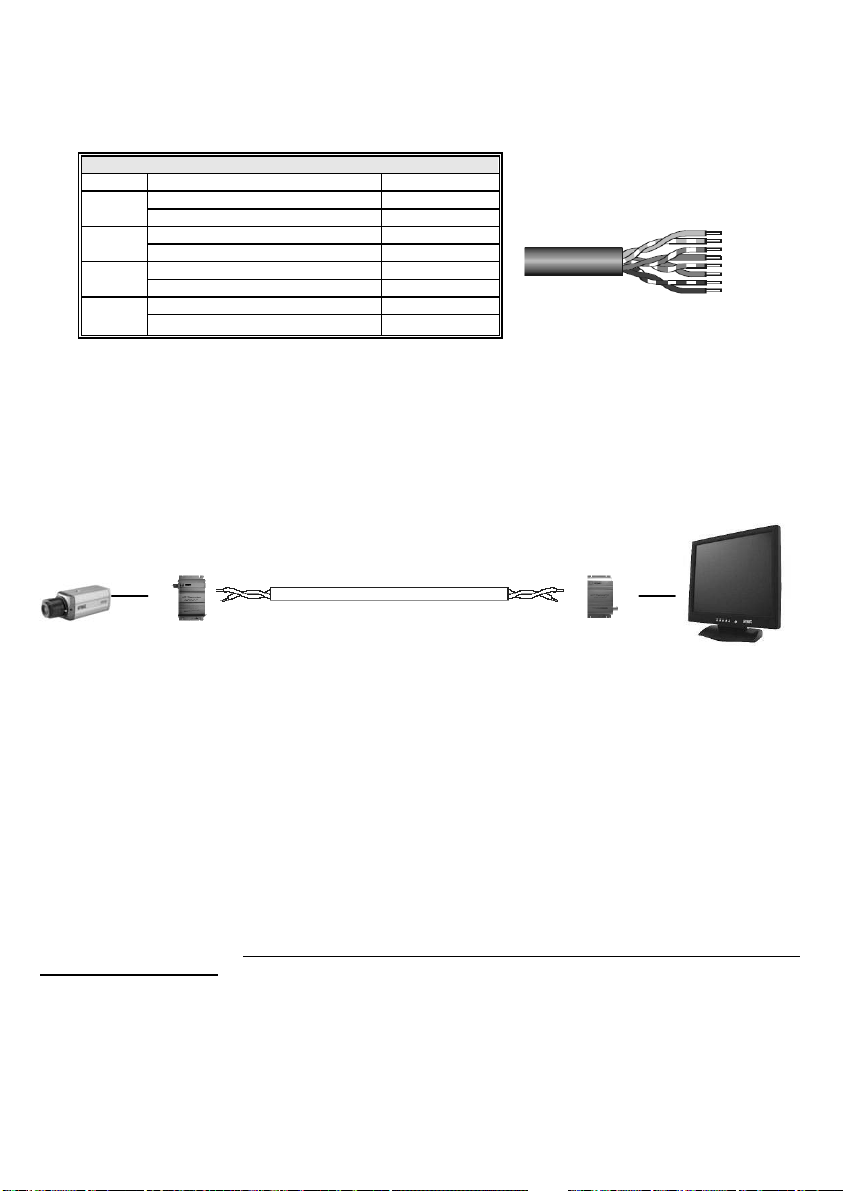

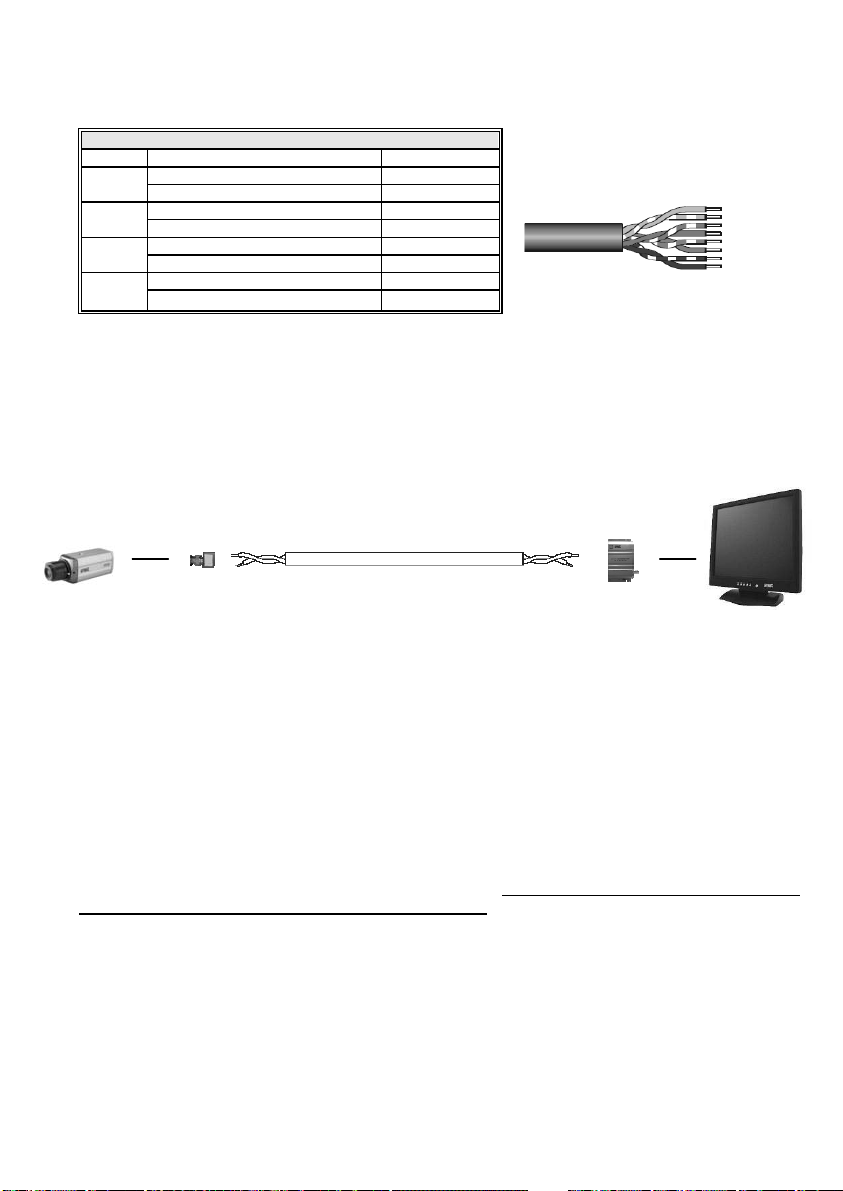

COLORI / POLARITÀ CAVO UTP
COPPIA COLORE POLARITÀ
Bianco-verde +
1 Verde -
Bianco-arancio +
2 Arancio -
Bianco-blu +
3 Blu -
Bianco-marrone +
4 Marrone -
Tabella 2
1 2 4 5 6 73

4DS1092-018A
5 Collegare l’utilizzatore con il VIDEO BALUN mediante un cavo coassiale.
eNota Bene
Si consiglia di utilizzare, per ciascun segnale video, un collegamento con cavo coassiale “A” – “B” da
75 Ω, la cui lunghezza totale tra il lato sorgente e quello utilizzatore sia inferiore a 50 m.
6 Effettuare i collegamenti necessari dal lato sorgente.
7 Alimentare il dispositivo attraverso il connettore di alimentazione “7”.
8 Verificare l’accensione del led rosso “1”.
9 Verificare la presenza del segnale video mediante l’accensione del led verde “5”.
10 Effettuare l’equalizzazione e la regolazione del segnale video:
a per raggiungere il livello di definizione e contrasto desiderato, agire sui dip-switch “2” (vedere
tabella 3).
b per raggiungere il livello di luminosità desiderato, agire sul potenziometro “3”.
11 Nel caso non si riesca ad ottenere una corretta visione della scena ripresa ripetere le operazioni dal
punto 10, variando l’impostazione dei dip-switch.
eNota Bene
Occorre, comunque, prestare molta attenzione al collegamento fisico che si intende realizzare.
Nonostante il VIDEO BALUN consenta il trasporto del segnale video su un cavo UTP normalmente usato
nelle reti informatiche, non vi è assolutamente alcuna compatibilità elettrica con i segnali presenti
nella rete. Per questo motivo utilizzare dei VIDEO BALUN con dei cavi già usati in reti informatiche
esistenti richiede estrema attenzione e cautela.

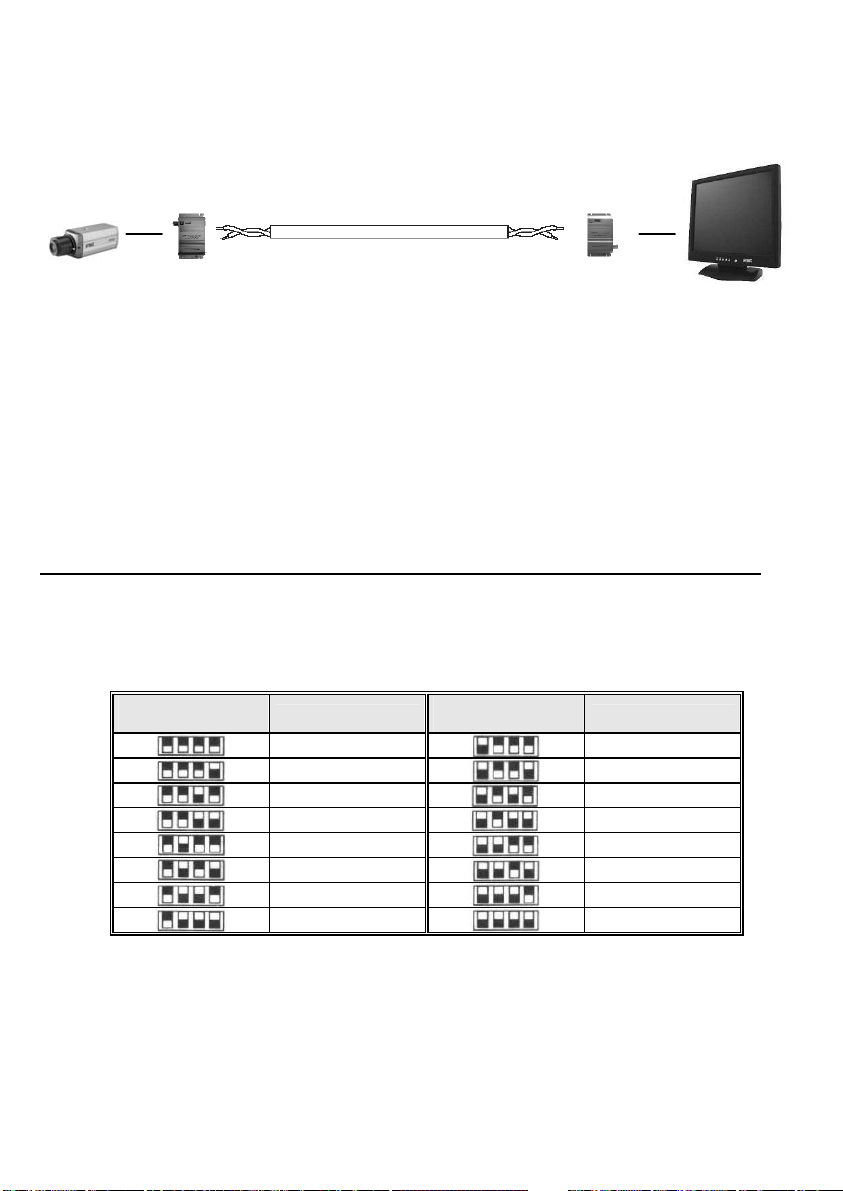

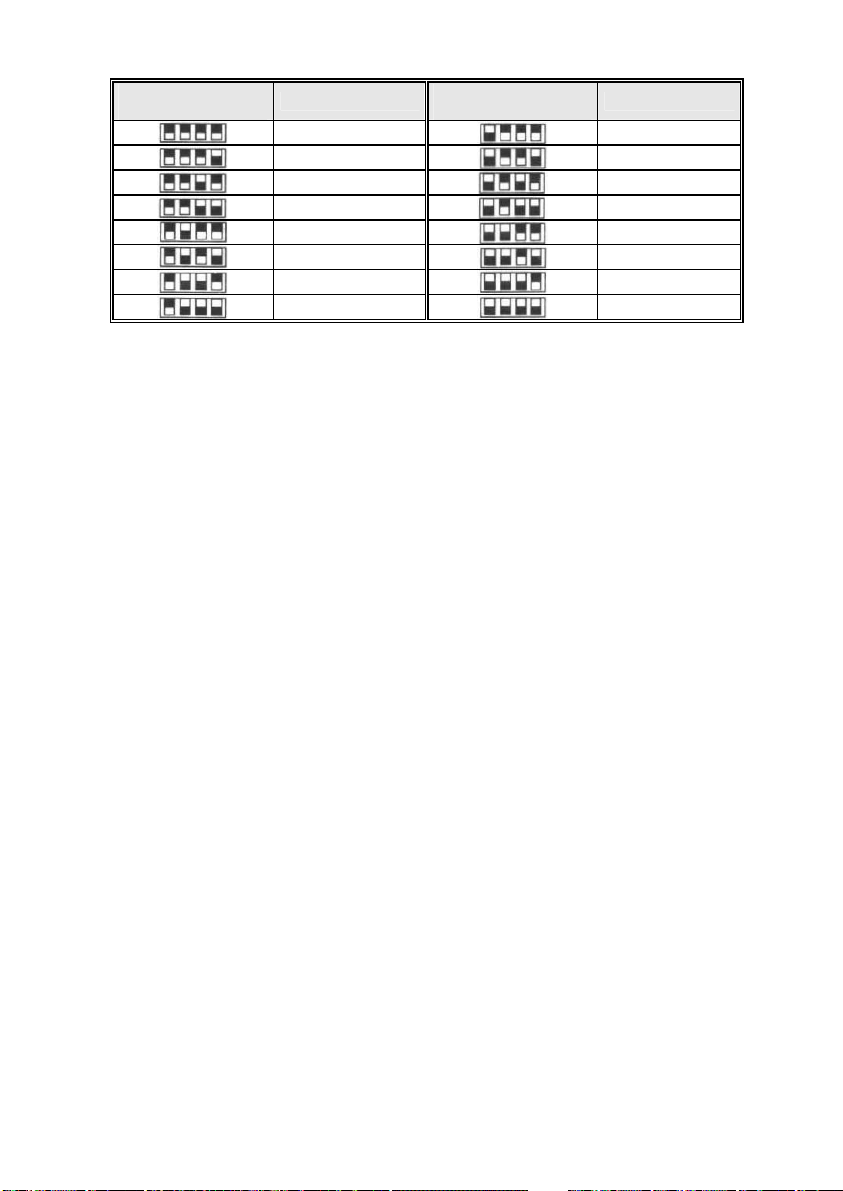

Impostazione dip-switch e distanze nel caso di connessione tra Sch.1092/300 e Sch.1092/303
(PASSIVO - ATTIVO)
IMPOSTAZIONE
DIP-SWITCH DISTANZA (m) IMPOSTAZIONE DIP-SWITCH DISTANZA (m)
250 ÷350 870 ÷950
350 ÷450 950 ÷1050
450 ÷550 1050 ÷1150
550 ÷630 1150 ÷1235
630 ÷690 1235 ÷1315 *
690 ÷750 1315 ÷1385 *
750 ÷810 1385 ÷1460 *
810 ÷870 1460 ÷1530 *
Tabella 3: distanze con cavo 24 AWG UTP CAT5
*Per distanze prossime o superiori ai 1200 metri si consiglia l’impiego del trasmettitore attivo
Urmet Domus Sch.1092/302 al posto del trasmettitore passivo Sch.1092/300.
CAVO 24 AWG UTP CAT5 O SUPERIORE
A B
A + B ≤50 m

DS1092-018A 5
eNota Bene
• La tabella 3 fornisce una indicazione di massima per l’impostazione dei dip-switch in funzione della
distanza. Tale parametro può variare in relazione alla qualità del cavo impiegato per la realizzazione
dell’impianto.
• Le distanze possono variare in funzione della qualità del cavo, anche quando quest’ultimo risulta
essere dello stesso tipo / costruttore.
• Le distanze riportate in tabella si riferiscono all’impiego di telecamere a colori. Utilizzando telecamere
in bianco e nero si possono raggiungere anche distanze maggiori.
• Nel caso in cui tali dispositivi vengano impiegati con apparati DVR, occorre tenere in considerazione
che le distanze indicate potrebbero subire un decremento.
CARATTERISTICHE TECNICHE
Uscita video:..............................................................................................................................BNC femmina
Ingresso cavo UTP:....................................................................................................................... Morsettiera
Tipo di cavo consigliato: ...............................................................................24 AWG UTP CAT5 o superiore
........................................................................... Impedenza 100 Ω± 20%, resistenza DC loop 18 Ω/100 m
Impedenza BNC: .......................................................................................................................................75 Ω
Impedenza UTP:......................................................................................................................................100 Ω
Alimentazione:........................................................................................................................ 12 VDC (± 10%)
Assorbimento:..................................................................................................................................max 80mA
Distanza raggiungibile*:.......................................................................................................................3000* m
Protezione sovratensioni: .............................................................................................................................. Si
Temperatura di utilizzo: ......................................................................................................................-10÷45°c
Temperatura d’immagazzinamento:...................................................................................................-30÷60°c
Umidità: ................................................................................................................................................. 0÷95%
Dimensioni (L x H x P):........................................................................................................ 70 x 28 x 105 mm
Peso: ......................................................................................................................................................130 gr
* Tale valore potrà essere raggiunto avendo cura di realizzare l’impianto impiegando:
• cavo 22 AWG UTP CAT6 o superiore;
• telecamera in bianco e nero;
• trasmettitore attivo Sch.1092/302.
eNota Bene
Le caratteristiche tecniche possono essere soggette a variazione senza alcun preavviso.

6DS1092-018A
APPLICAZIONI
A seconda della distanza tra il lato sorgente e quello utilizzatore, far riferimento alla tabella 4 per la scelta
dei VIDEO BALUN, trasmettitori attivi e passivi, da impiegare per la realizzazione dell’impianto.
Distanze (m) VIDEO BALUN
Applicazione N°
Telecamere da a TX RX
A 1 250 1200
Sch.
1092/300
Sch.
1092/303
B 1 900 2100
Sch.
1092/302
Sch.
1092/303
Tabella 4: distanze con cavo 24 AWG UTP CAT5
eNota Bene
• La tabella 4 fornisce una indicazione di massima, per la scelta dei dispositivi da impiegare in
abbinamento al prodotto Sch.1092/303, in funzione della distanza. Tale parametro può variare in
relazione alla qualità del cavo impiegato per la realizzazione dell’impianto.
• Le distanze riportate in tabella si riferiscono all’impiego di telecamere a colori. Utilizzando telecamere
in bianco e nero si possono raggiungere distanze superiori.
• Per distanze prossime o superiori ai 1200 metri si consiglia l’impiego del trasmettitore attivo Urmet
Domus Sch.1092/302 al posto del trasmettitore passivo Sch.1092/300.
• Per distanze prossime o superiori ai 2100 metri URMET Domus SpA raccomanda l’impiego di un cavo
22 AWG UTP CAT6 o superiore.

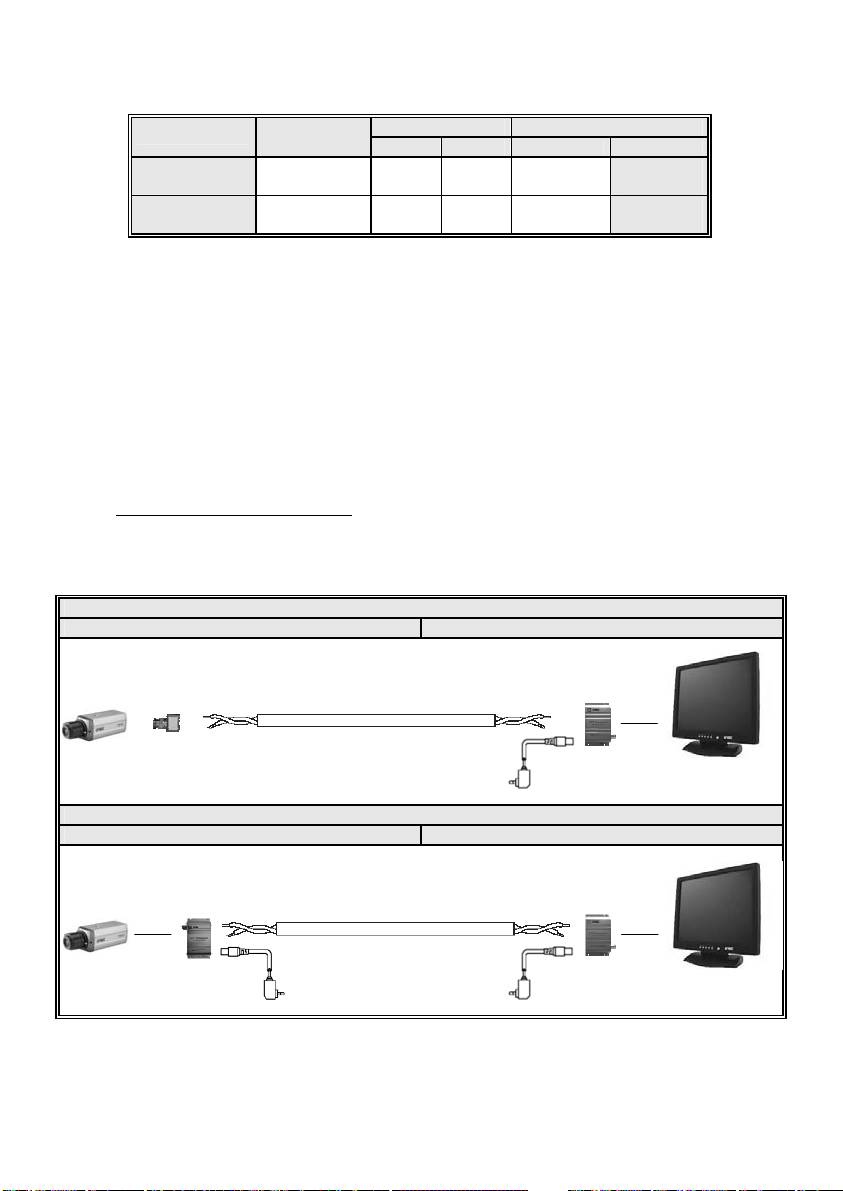

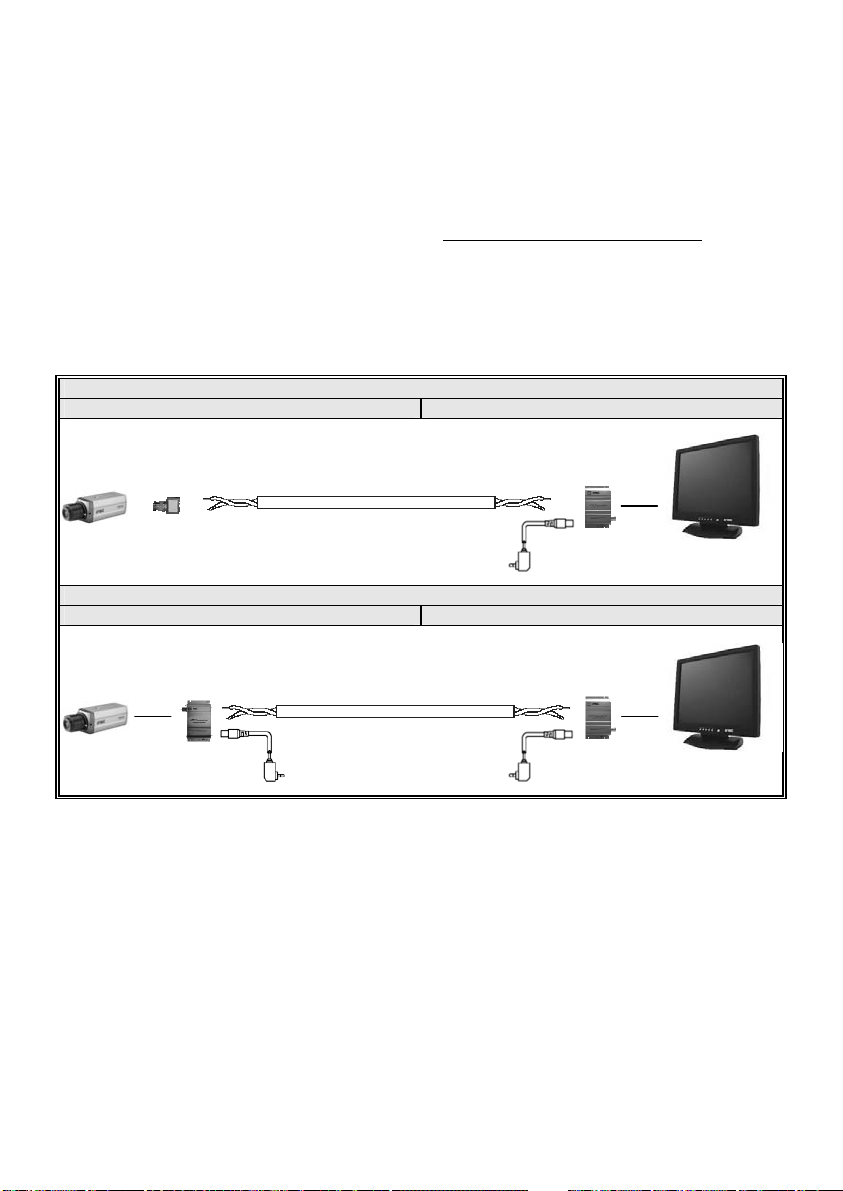

SCHEMI
Qui di seguito si riportano alcuni schemi relativi ad applicazioni di base e di uso comune per il dispositivo
Sch.1092/303.
eNota Bene
Per informazioni più dettagliate e schemi relativi ad applicazioni più avanzate si consiglia di consultare il
manuale tecnico sui sistemi di trasmissione video.

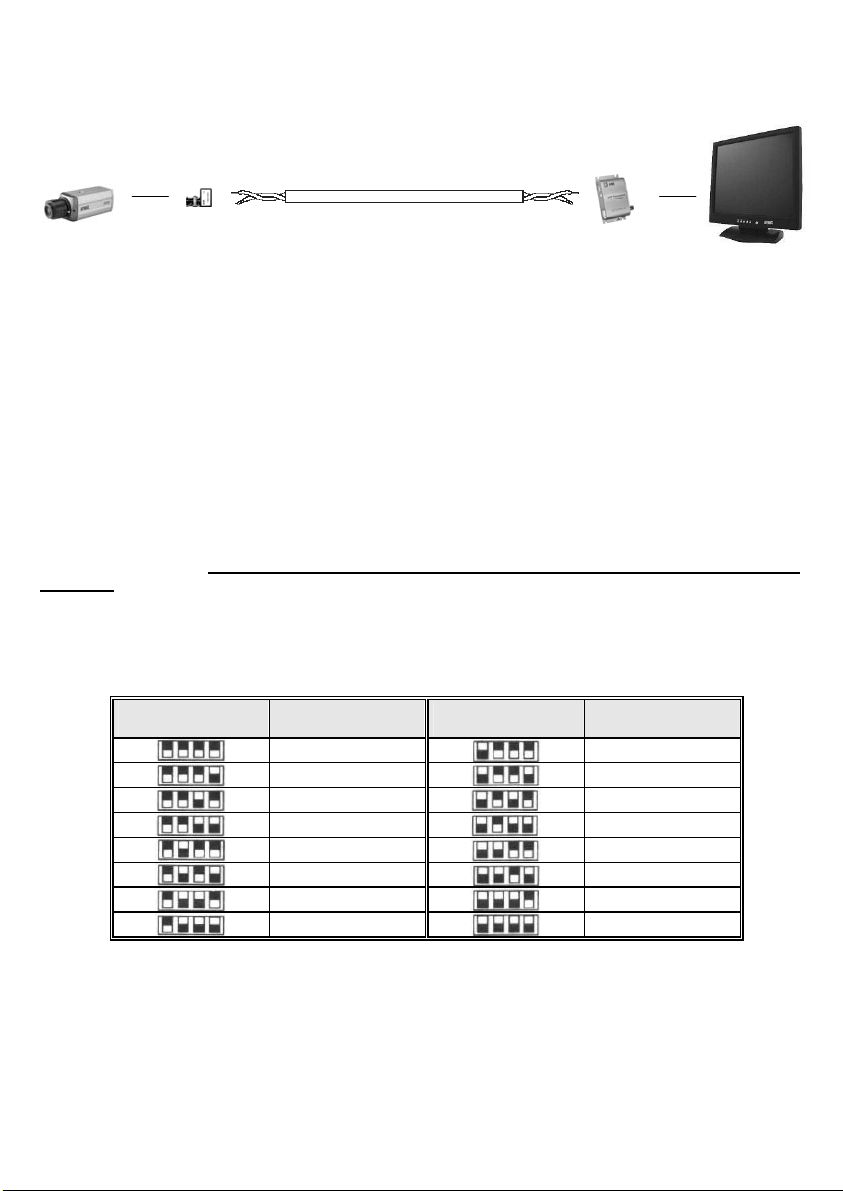

A
Balun lato sorgente: Sch.1092/300 Balun lato utilizzatore: Sch.1092/303
B
Balun lato sorgente: Sch.1092/302 Balun lato utilizzatore: Sch.1092/303

DS1092-018A 7
GENERAL INFORMATION
This document shows how to install and use the URMET Domus 1 channel active receiver Ref. 1092/303.
Read this manual which contains information for correct, safe use carefully.
Keep this manual at hand so that you can refer to it when needed.
PRODUCT DESCRIPTION
URMET Domus S.p.A. Ref.1092/303 consists of an active device (with signal amplification) allowing for
impedance adaptation between coaxial cable and UTP cable. The device is used to receive a black and
white or colour video signal on UTP (Unshielded Twisted Pair) cable. These devices are commonly known
as VIDEO BALUN (balanced / unbalanced) devices.
The video signal transmitted on the UTP CAT5 cable by this device is balanced and equally split on the
twisted pair thus making transceiving more protected from interference with respect to traditional video
transceiving on a coaxial cable.
The UTP cable is formed by four pairs of insulated, twisted copper wires.
General features
 Compact dimensions for quick connection to video management apparatuses, monitors and
cameras.
 Very easy to use thanks to the presence of a female BNC and a terminal board.
 Video signal equalisation dip switch (definition and contrast).
 Video signal level adjustment potentiometer (brightness).
 Double impedance and interference filter for ensuring better protection from interference
 Ready to be wall-mounted.
OPENING THE BOX
Check that the packing and the contents are not visibly damaged. Contact the retailer immediately if parts
are either missing or damaged. Do not attempt to use the device in this case. Send the product back in its
original packing if it is damaged.
Contents of the box
 1 one-channel active receiver
 Instruction manual.
 Screw and nut for earth wire fastening.
PRECAUTIONS
• Make sure that the device is intact after removing it from the package.
• Disconnect the device from the mains before cleaning or maintenance. Do not use spray products to
clean the device.
• Check that the working temperature is within the indicated range and that the environment is not
particularly humid.
• Disconnect power by means of the circuit breaker in the event of a failure and/or bad operation.
• The device can only be opened by qualified technical personnel.
• Exclusively contact an authorised service centre for repairs.
• Arrange a suitable circuit breaker and fuse upstream of the devices.
• Make sure that the rating plate data corresponds to the power specifications before connecting the
device to the mains.
• No special components are needed for connecting the balun devices but care must be devoted to
dimensions if the devices are installed inside casings, on wall brackets or on racks.
ENGLISH

8DS1092-018A
USE
The 1092/303 device may only be used as a receiver (RX).
The device allows to connect a video source using one pair of twisted wires in a dedicated UTP CAT5
cable.
It may be used in combination with the following transmitters:
 Ref.1092/300 →“1ch passive transmitter/receiver”
 Ref.1092/302 →“1ch active transmitter”
eImportant note:
• The use of Urmet Domus Ref.1092/800-801 power supplies with 13.2 V output is recommended.
INSTALLATION
PART DESCRIPTION
1 Power LED
2 Video signal equalisation dip switch (definition and contrast).
3 Video signal level adjustment potentiometer (brightness).
4 UTP video input terminal board
5 Video signal presence LED
6 Video signal output BNC connector
7 Power connector
Table 1
1. Make sure that no units are powered before starting the installation procedure.
2. Strip the UTP CAT5 cable being careful not to cut the wires.
3. Cut the wire whose colour corresponds to that of the video source to be connected. Choose one of
the free wires.
eImportant note:
It is advisable to use the 4 wire pair (white/brown - brown) for single video signal systems on one only
UTP.
4. Strip the chosen wires by approximately 5 mm and insert them in the device making sure that the
polarity is correct because the UTP video signal is polarised (see table 2).
UTP WIRE COLOURS/POLARITY
PAIR COLOUR POLARITY
White-green +
1 Green -
White-orange +
2 Orange -
White-blue +
3 Blue -
White-brown +
4 Brown -
Table 2
Pair 1
Pair 2
Pair 3
Pair 4
1 2 4 5 6 73

DS1092-018A 9
5. Connect the video source to the VIDEO BALUN by means of a coaxial cable.
eImportant note:
It is advisable to use a “A” – “B” 75 Ωcoaxial cable for each video signal whose total length between
the source side and the user side is less than 50 m.
6. Make the necessary connections on source side.
7. Power the device by means of the power connector “7”.
8. Check that the red LED “1” is on.
9. Check that the video signal is present: the green LED “5” should light up.
10. Equalise and adjust the video signal:
a adjust the dip switches “2” (see table 3) to obtain the required definition and contrast levels;
b turn the potentiometer to reach the required brightness level.
11. Repeat the operations in step 10 and firstly change the dip switch settings if the picture is not right.
eImportant note:
Consider the physical connection to be made with the utmost attention.
Although the video balun system allows to carry video signals on UTP cables generally used in IT systems,
the balun system will not be electrically compatible with the signals present online in any way. For
this reason, the utmost care is required when installing a video balun system using wires already installed
in an IT network.
Dip switch settings and distances for connection between Ref.1092/300 and Ref.1092/303
(PASSIVE - ACTIVE)
DIP SWITCH
SETTINGS DISTANCE (m) DIP SWITCH SETTINGS DISTANCE (m)
250 ÷350 870 ÷950
350 ÷450 950 ÷1050
450 ÷550 1050 ÷1150
550 ÷630 1150 ÷1235
630 ÷690 1235 ÷1315 *
690 ÷750 1315 ÷1385 *
750 ÷810 1385 ÷1460 *
810 ÷870 1460 ÷1530 *
Table 3: distances with 24 AWG UTP CAT5 cable
* For distances close to or higher than 1200 metres, use of an Urmet Domus Ref.1092/302 active
transmitter (instead of Ref.1092/300 passive transmitter) is recommended.
24 AWG UTP CAT5 CABLE OR HIGHER
AB
A + B ≤50 m

10 DS1092-018A
eImportant note:
• Table 3 shows the approximate dip switch settings according to distance. This parameter may vary
according to the quantity of wire used for system installation.
• The distances may vary according to the wire quality also when the latter is made by the same
manufacturer as the devices.
• The distances shown in the table refer to the use of colour cameras. Higher distances may be
obtained using black and white cameras.
• Consider that the distances may decrease if the devices are used with DVR apparatuses.
TECHNICAL SPECIFICATIONS
Video output: ................................................................................................................................ female BNC
UTP cable input:......................................................................................................................Terminal board
Recommended wire type:.................................................................................24 AWG UTP CAT5 or higher
...........................................................................Impedance 100 Ω± 20%, resistance DC loop 18 Ω/100 m
BNC impedance: .......................................................................................................................................75 Ω
UTP impedance:......................................................................................................................................100 Ω
Power: .................................................................................................................................... 12 VDC (± 10%)
Consumption: .................................................................................................................................max. 80mA
Reachable distance *:..........................................................................................................................3000* m
Voltage surge protection:............................................................................................................................ Yes
Working temperature range:............................................................................................................... -10-45°C
Storage temperature range: ............................................................................................................... -30-60°C
Humidity:................................................................................................................................................. 0-95%
Dimensions (W x H x D) : .................................................................................................... 70 x 28 x 105 mm
Weight: .................................................................................................................................................... 130 g
* This value may be reached if the following are used for system installation:
• 22 AWG UTP CAT6 cable or higher
• black and white camera.
• active transmitter Ref.1092/302.
eImportant note:
Technical features may be subject to change without prior notice.
APPLICATIONS
Refer to table 4 to select the active and passive transmitters to be used for system installation according to
the distance between source and user.
Distances (m) VIDEO BALUN
Application N. of
cameras from to TX RX
A 1 250 1200
Ref.
1092/300
Ref.
1092/303
B 1 900 2100
Ref.
1092/302
Ref.
1092/303
Table 4: distances with 24 AWG UTP CAT5 cable

DS1092-018A 11
eImportant note:
• Table 4 shows the approximate distances for choosing the devices to be used in combination with the
Ref. 1092/303 product according to distance. This parameter may vary according to the quantity of
wire used for system installation.
• The distances shown in the table refer to the use of colour cameras. Higher distances may be
obtained for longer distances.
• For distances close to or higher than 1200 metres, use of an Urmet Domus Ref.1092/302 active
transmitter (instead of Ref.1092/300 passive transmitter) is recommended.
• URMET Domus S.p.A. recommended the use of a 22 AWG UTP CAT6 cable or higher for distances
close to or higher than 2100 metres.
DIAGRAMS
Some diagrams related to basic applications and common use of the Ref. 1092/303 device are shown
below.
eImportant note:
Refer to the video transmission system technical manual for more detailed information and most complex
application diagrams.
A
Balun source side: Ref.1092/300 Balun user side: Ref.1092/303
B
Balun source side: Ref.1092/302 Balun user side: Ref.1092/303

12 DS1092-018A
GENERALITES
Le présent document décrit l’installation et le mode d’utilisation du modèle de récepteur actif à une voie
URMET Domus S.p.A., Réf.1092/303.
Avant d'utiliser l'équipement, lire le présent manuel, qui en décrit le fonctionnement correct et sûr.
Conserver le présent manuel avec soin et dans un lieu facilement identifiables pour pouvoir le consulter
aisément en cas de besoin.
DESCRIPTION DU PRODUIT
Le produit URMET Domus S.p.A. Réf.1092/303 se compose d'un dispositif actif (avec amplification de
signal) qui, en permettant l'adaptation d'impédance entre le câble coaxial et le câble UTP, est utilisé pour la
réception d'un signal vidéo, en noir/blanc ou couleurs, sur un câble UTP (Unshielded Twisted Pair).
Ces dispositifs sont généralement appelés VIDEO BALUN (balanced / unbalanced).
Le signal vidéo transmis sur le câble UTP CAT5 par ce dispositif est équilibré et également réparti sur la
paire torsadée, en rendant l'émission/réception mieux protégée contre les interférences par rapport à
l'émission/réception vidéo sur câble axiale.
Le câble UTP est constitué de quatre paires de conducteurs en cuivre isolés et torsadés (twistés).
Caractéristiques générales
 Dimensions compactes pour une connexion aisée à des appareils de gestion vidéo, des écrans
ou des caméras.
 Grande facilité d'utilisation, grâce à la présence du BNC femelle et du bornier.
 Sélecteurs d'égalisation du signal vidéo (définition et contraste).
 Potentiomètre pour le réglage du niveau du signal vidéo (luminosité).
 Double impédance et filtre à perturbations pour assurer une meilleure protection contre les
interférences.
 Prédisposition pour la fixation murale.
OUVERTURE DE L'EMBALLAGE
Vérifier que l’emballage et son contenu ne présentent aucun dommage visible. S’il manque une pièce ou si
des pièces sont endommagées, contacter immédiatement le revendeur. Ne tenter d’utiliser le dispositif, en
aucun cas. Si nécessaire, le produit doit impérativement être retourné au fournisseur dans son emballage
d’origine.
Contenu de l’emballage
 N°1 récepteur actif mono-voie.
 Manuel utilisateur
 Vis et écrou de fixation du câble de terre.
AVERTISSEMENTS
• Après avoir retiré l’emballage, s’assurer de l’état intact de l’appareil.
• Avant de procéder à toute opération de nettoyage ou de maintenance, débrancher l’appareil du
secteur. Ne pas utiliser de produits en spray pour le nettoyage de l’appareil.
• Vérifier que la température de fonctionnement est conforme aux limites indiquées et que
l'environnement ne présente pas une humidité excessive.
• En cas de panne et/ou de fonctionnement irrégulier, couper l’alimentation à l’aide de l’interrupteur
général.
• Seul un personnel technique qualifié peut ouvrir le dispositif.
• Pour les réparations, s’adresser uniquement à un centre après-vente agréé par le constructeur.
• Il est conseillé de prévoir un interrupteur de sectionnement et de protection en amont de l’appareil.
• Avant de brancher l’appareil au secteur, s’assurer que ses caractéristiques nominales correspondent
bien à celles du réseau d’alimentation.
FRAN
Ç
AIS

DS1092-018A 13
• Le raccordement des baluns ne requiert pas de composants particuliers; il est quand même
nécessaire de veiller aux encombrements, en cas d'utilisation sur des dispositifs renfermés dans des
boîtiers, avec un étrier mural ou dans des baies.
UTILISATION
Le dispositif Réf.1092/303 ne peut être utilisé qu'en guise de récepteur (RX).
Cette utilisation permet de connecter une source vidéo en utilisant une seule paire torsadée d'un câble
UTP CAT5 dédié.
Il peut être associé aux émetteurs suivants :
 Réf.1092/300 →“Emetteur / Récepteur passif 1ch”
 Réf.1092/302 →“Emetteur actif 1ch”
N.B. :
• Il est conseillé d'utiliser des alimentateurs Urmet Domus Réf.1092/800 – 801, avec sortie 13,2 V.
INSTALLATION
ELEMENT DESCRIPTION
1 Diode d'alimentation
2 Sélecteurs d'égalisation du signal vidéo (définition et contraste).
3 Potentiomètre pour le réglage du niveau du signal vidéo (luminosité).
4 Bornier d'entrée vidéo sur UTP
5 Diode de présence du signal vidéo
6 Connecteur BNC de sortie signal vidéo
7 Connecteur d'alimentation
Tableau1
1. Avant de procéder à l'installation, s'assurer que toutes les unités à brancher sont hors tension.
2. Dégainer le câble UTP CAT5, en veillant à ne pas couper les conducteurs.
3. Parmi les conducteurs libres, couper ceux dont la couleur correspond à la source vidéo à brancher.
eN.B. :
Pour les installations à simple signal vidéo, sur un seul câble UTP, il est conseillé d'utiliser la paire de
câbles 4 (blanc / marron - marron).
124 5 6 73

14 DS1092-018A
4. Dégainer les conducteurs choisis sur environ 5 mm et les introduire dans le dispositif, en veillant à
leur polarité, car le signal vidéo sur câble UTP est polarisé (voir tableau 2).
Tableau 2
5. Raccorder la source vidéo au VIDEO BALUN par le biais du câble coaxial.
eN.B. :
Pour chaque signal vidéo, il est conseillé d'utiliser un raccordement par câble coaxial “A” – “B” de 75
Ω, dont la longueur totale entre les côtés source et utilisateur doit être inférieure à 50 m.
6. Réaliser les raccordements nécessaires côté source.
7. Alimenter le dispositif via le connecteur d'alimentation “7”.
8. Vérifier l'allumage de la diode rouge “1”.
9. Vérifier la présence du signal vidéo, témoignée par l'allumage de la diode verte “5”.
10. Procéder à l'égalisation et au réglage du signal vidéo :
a pour obtenir le niveau de définition et de contraste désiré, agir sur les sélecteurs "2" (voir
tableau 3) ;
b pour obtenir le niveau de luminosité désiré, agir sur le potentiomètre "3".
11. Si l'on ne parvient pas à obtenir une vision correcte de la scène filmée, répéter les opérations depuis
le point 10, en modifiant d'abord le réglage des sélecteurs.
eN.B. :
Il est néanmoins nécessaire de porter une extrême attention au raccordement physique à réaliser.
Bien que le VIDEO BALUN permette le transfert du signal vidéo sur un câble UTP normalement utilisé sur
les réseaux informatiques, il n'y a absolument aucune compatibilité électrique avec les signaux
présents sur le réseau. C'est pourquoi l'utilisation des VIDEO BALUNS avec des câbles déjà employés
sur les réseaux informatiques existants, exige beaucoup d'attention et de prudence.
COULEURS / POLARITE CABLE UTP
A
IRE COULEUR POLARITE
Blanc-vert +
1 Vert -
Blanc-orange +
2 Orange -
Blanc-bleu +
3 Bleu -
Blanc-marron +
4 Marron -
CABLE 24 AWG UTP CAT5 OU SUPERIEUR
AB
Paire 1
Paire 2
Paire 3
Paire 4
A + B ≤50 m

DS1092-018A 15
Réglage des sélecteurs et distances en cas de connexion entre Réf.1092/300 et Réf.1092/303
(PASSIF - ACTIF)
PROGRAMMATION
SELECTEURS DISTANCE (m) PROGRAMMATION SELECTEURS DISTANCE (m)
250 ÷350 870 ÷950
350 ÷450 950 ÷1050
450 ÷550 1050 ÷1150
550 ÷630 1150 ÷1235
630 ÷690 1235 ÷1315 *
690 ÷750 1315 ÷1385 *
750 ÷810 1385 ÷1460 *
810 ÷870 1460 ÷1530 *
Tableau 3: distances avec câble 24 AWG UTP CAT5
* Pour des distances proches ou supérieures à 1200 m, il est conseillé d'utiliser un émetteur actif
Urmet Domus Réf.1092/302 à la place de l'émetteur passif Réf.1092/300.
eN.B. :
• Le tableau 3 donne une indication de principe pour le réglage des sélecteurs en fonction de la
distance. Ce paramètre peut varier en fonction de la qualité du câble utilisé pour réaliser l'installation.
• Les distances peuvent varier en fonction de la qualité du câble, et ce même lorsque celui-ci est du
même type/fabricant que celui prescrit
• Les distances indiquées dans le tableau se rapportent à l'utilisation de caméras en couleurs. En
utilisant des caméras n/b, l'on peut atteindre des distances supérieures.
• Lorsque ces dispositifs sont utilisés avec des appareils DVR, il faut rappeler que les distances
indiquées pourraient subir une réduction.
CARACTERISTIQUES TECHNIQUES
Sortie vidéo :................................................................................................................................ BNC femelle
Entrée câble UTP : ...............................................................................................................................Bornier
Type de câble conseillé :........................................................................... 24 AWG UTP CAT5 ou supérieur
...........................................................................Impédance 100 Ω± 20%, résistance DC loop 18 Ω/100 m
Impédance BNC : ......................................................................................................................................75 Ω
Impédance UTP :.....................................................................................................................................100 Ω
Alimentation :.......................................................................................................................... 12 VCC (± 10%)
Absorption : ...........................................................................................................................maximum 80mA
Distance réalisable* :...........................................................................................................................3000* m
Protection contre les surtensions : ..............................................................................................................Oui
Température de fonctionnement :...................................................................................................... -10÷45°C
Température de stockage : ............................................................................................................... -30÷60°C
Humidité : .............................................................................................................................................. 0÷95%
Dimensions (L x H x P) :...................................................................................................... 70 x 28 x 105 mm
Poids :.....................................................................................................................................................130 gr
* Cette valeur peut être atteinte en réalisant l'installation à l'aide :
• d'un câble 22 AWG UTP CAT6 ou supérieur
• d'une caméra n/b.
• d'un émetteur actif Réf.1092/302.
eN.B. :
Les caractéristiques techniques peuvent varier sans préavis.

16 DS1092-018A
APPLICATIONS
En fonction de la distance entre les côtés source et utilisateur, se reporter au tableau 4 pour choisir les
VIDEO BALUNS (émetteurs actifs et passifs) à utiliser pour réaliser l'installation.
Distance s (m) VIDEO BALUN
Application N.bre de
caméras de A TX RX
A 1 250 1200
Réf.
1092/300
Réf.
1092/303
B 1 900 2100
Réf.
1092/302
Réf.
1092/303
Tableau 4: distances avec câble 24 AWG UTP CAT5
eN.B. :
• Le tableau 4 donne une indication de principe pour le choix des dispositifs à utiliser en association
avec le produit Réf.1092/303, en fonction de la distance. Ce paramètre peut varier en fonction de la
qualité du câble utilisé pour réaliser l'installation.
• Les distances indiquées dans le tableau se rapportent à l'utilisation de caméras en couleurs. En
utilisant des caméras n/b, l'on peut atteindre des distances supérieures.
• Pour des distances proches ou supérieures à 1200 m, il est conseillé d'utiliser un émetteur actif Urmet
Domus Réf.1092/302 à la place de l'émetteur passif Réf.1092/300.
• Pour des distances proches ou supérieures à 2100 m, URMET Domus SpA recommande d'utiliser un
câble 22 AWG UTP CAT6 ou supérieur.
SCHEMAS
Voici quelques schémas relatifs à des applications de base et d'usage courant du dispositif Réf. 1092/303.
eN.B. :
Pour plus d'informations et pour les schémas relatifs à des applications plus avancées, se reporter au
manuel technique des systèmes de transmission vidéo.
A
Balun côté source : Réf.1092/300 Balun côté utilisateur : Réf.1092/303
B
Balun côté source : Réf.1092/302 Balun côté utilisateur : Réf.1092/303

DS1092-018A 17
ALLGEMEINE INFORMATIONEN
Dieses Dokument beschreibt die Installation und den Einsatz des Modells des aktiven Empfängers mit 1
Kanal von URMET Domus S.p.A. Typ 1092/303.
Vor dem Gebrauch des Geräts diese Gebrauchsanleitung lesen, die dessen korrekten und sicheren
Gebrauch beschreibt.
Diese Gebrauchsanleitung sorgsam und an einem leicht zugänglichen Ort aufbewahren, um sie bei Bedarf
umgehend konsultieren zu können.
PRODUKTBESCHREIBUNG
Das Produkt von URMET Domus S.p.A. Typ 1092/303 besteht aus einem aktiven Bauteil (mit
Signalverstärkung), das, da es die Impedanzanpassung zwischen Koaxialkabel und UTP-Kabel gestattet,
für den Empfang eines Videosignals in schwarz-weiß oder in Farbe auf dem UTP-Kabel (Unshielded
Twisted Pair) eingesetzt wird.
Diese Bauteile werden im allgemeinen VIDEO BALUN (ausgeglichen / nicht ausgeglichen) genannt.
Das auf dem UTP-Kabel CAT5 von diesem Bauteil übertragene Signal wird ausgeglichen und gleichmäßig
auf dem verdrillten Paar verteilt und bietet so einen besseren Schutz der Übertragung und des Empfangs
gegen Interferenzen im Vergleich zur herkömmlichen Art der Übertragung und des Empfangs auf
Koaxialkabel.
Das UTP-Kabel ist ein aus vier isolierten und untereinander verflochtenen (verdrillten) Kupferleiterpaaren
bestehendes Kabel.
Allgemeine Merkmale
 Kompakte Abmessungen für einen einfachen Anschluss an Videosysteme, Monitore und
Kameras.
 Extrem einfache Verwendung dank der BNC-Buchse und der Klemmenleiste.
 Kippschalter für den Ausgleich des Videosignals (Definiton und Kontrast).
 Potentiometer für die Einstellung des Videosignalniveaus (Helligkeit).
 Doppelte Impedanz und Störfilter, um größeren Schutz gegen Interferenzen zu garantieren
 Auslegung für die Wandmontage.
ÖFFNEN DER VERPACKUNG
Überprüfen, ob die Verpackung und der Inhalt keine erkennbaren Schäden aufweisen. Fehlen Teile oder
erweisen diese sich als beschädigt, unmittelbar den Händler kontaktieren. In diesen Fällen nicht
versuchen, das Gerät zu verwenden. Muss das Produkt an den Lieferanten zurückgeschickt werden,
vergewissern Sie sich, dass dies in der Originalverpackung erfolgt.
Inhalt der Verpackung
 1 aktiver Einkanal-Empfänger.
 Gebrauchsanleitung
 Schraube und Mutter für die Anbringung des Erdkabels.
HINWEISE
• Nach dem Auspacken des Geräts muss sichergestellt werden, dass es sich in einwandfreiem
Zustand befindet.
• Vor dem Ausführen jeglicher Reinigungs- oder Wartungsarbeiten, das Gerät vom
Stromversorgungsnetz trennen. Für die Reinigung des Geräts keine Sprays verwenden.
• Überprüfen, ob die Betriebstemperatur sich innerhalb der angezeigten Grenzwerte befindet und die
Umgebung nicht besonders feucht ist.
• Bei Defekten und/oder mangelnder Funktionstüchtigkeit, die Versorgung über den Hauptschalter
abschalten.
• Das Gerät darf nur von qualifiziertem technischen Personal geöffnet werden.
DEUTSCH

18 DS1092-018A
• Für Reparaturen wenden Sie sich bitte nur an ein autorisiertes Zentrum des technischen
Kundendiensts.
• Es ist von Vorteil dem Gerät einen geeigneten Trenn – und Schutzschalter vorzuschalten.
• Bevor das Gerät an das Versorgungsnetz angeschlossen wird, ist sicherzustellen, dass die
Kenndaten denen des Verteilernetzes entsprechen.
• Der Anschluss der Balun erfordert keine besonderen Komponenten, es muss jedoch auf die
Abmessungen geachtet werden, sollte der Einsatz auf Bauelementen im Inneren von Gehäusen, mit
Wandhalterung oder Rackschränken erfolgen.
EINSATZ
Das Bauteil Karte 1092/303 kann nur als Empfänger (RX) eingesetzt werden.
Dieser Einsatz gestattet den Anschluss einer Videoquelle unter Verwendung eines einzigen verdrillten
Paars eines speziellen UTP-Kabels CAT5.
Es kann mit den folgenden Sendern kombiniert werden:
 Typ 1092/300 →“Passiver Sender / Empfänger 1K”
 Typ 1092/302 →“Aktiver Sender 1K”
eBeachten
• Es wird der Einsatz von Netzteilen von Urmet Domus Karte1092/800 – 801 mit 13.2 V-Ausgang
empfohlen.
INSTALLATION
EINZELTEIL BESCHREIBUNG
1 Versorgungs-Led
2 Kippschalter für den Ausgleich des Videosignals (Definiton und Kontrast)
3 Potentiometer für die Einstellung des Videosignalniveaus (Helligkeit)
4 Klemmenleiste Videoeingang auf UTP
5 Led Präsenz Videosignal
6 BNC-Verbinder Videosignalausgang:
7 Versorgungsstecker
Tabelle 1
1. Vor der Installation sicherstellen, dass alle anzuschließenden Einheiten von der Versorgung getrennt
sind.
2. Die Ummantelung des UTP-Kabels CAT5 entfernen und dabei darauf achten, die Leiter nicht zu
durchschneiden.
3. Durch Auswahl unter den freien Leitern die Leiter mit der jeweiligen Farbe der anzuschließenden
Videoquelle zuschneiden.
eBeachten
Für Anlagen mit einfachem Videosignal auf einem einzigen UTP-Kabel wird empfohlen, das
Kabelpaar 4 (weiß/ braun - braun) zu verwenden.
124 5 6 73

DS1092-018A 19
4. Von den ausgewählten Leitern die Ummantelung ca. 5 mm weit entfernen und diese in das Bauteil
einführen. Dabei auf die Polarität achten, das das Videosignal auf UTP-Kabel polarisiert ist (siehe
Tabelle 2).
Tabelle 2
5. Die Videoquelle mit dem VIDEO BALUN über ein Koaxialkabel verbinden.
eBeachten
Es wird empfohlen, für jedes Videosignal eine Verbindung mit Koaxialkabel “A” – “B” mit 75 Ωzu
verwenden, dessen Gesamtlänge zwischen der Quellenseite und der Verbraucherseite weniger als
50 m beträgt.
6. Die erforderlichen Anschlüsse von der Quellenseite herstellen.
7. Das Bauteil über den Leistungsstecker “7” versorgen.
8. Das Einschalten der roten Led “1” überprüfen.
9. Das Vorliegen des Videosignals über das Einschalten der grünen Led “5” überprüfen.
10. Den Ausgleich und die Einstellung des Videosignals vornehmen:
a um das gewünschte Niveau der Definition und des Kontrasts zu erreichen, die Kipp-Schalter
„2“ betätigen (siehe Tabelle 3).
b um das gewünschte Helligkeitsniveau zu erreichen, das Potentiometer „3“ betätigen.
11 Sollte keine korrekte Ansicht der aufgenommenen Szene erzielt werden können, die Vorgänge ab
Punkt 10 wiederholen, indem zuerst die Einstellung der Kippschalter geändert wird.
eBeachten
Computernetzen verwendetes UTP-Kabel gestattet, gibt es absolut keine elektrische
Kompatibilität mit den im Netz vorhandenen Signalen. Aus diesem Grund den VIDEO BALUN mit
bereits in bestehenden Computernetzen verwendeten Kabeln verwenden und sehr aufmerksam und
vorsichtig vorgehen.
FARBEN / POLARITÄT UTP-KABEL
PAAR FARBE POLARITÄT
Weiß-grün +
1 Grün -
Weiß-orange +
2 Orange -
Weiß-Blau +
3 Blau -
Weiß-braun +
4 Braun -
KABEL 24 AWG UTP CAT5 ODER HÖHER
AB
Paar 1
Paar 2
Paar 3
Paar 4
A + B ≤50 m

20 DS1092-018A
Einstellung der Kippschalter und Abstände im Fall der Verbindung zwischen Typ 1092/300 und
Typ 1092/303
(PASSIV - AKTIV)
EINSTELLUNG
DIP-SWITCH ABSTAND (m) EINSTELLUNG DIP-SWITCH ABSTAND (m)
250 ÷350 870 ÷950
350 ÷450 950 ÷1050
450 ÷550 1050 ÷1150
550 ÷630 1150 ÷1235
630 ÷690 1235 ÷1315 *
690 ÷750 1315 ÷1385 *
750 ÷810 1385 ÷1460 *
810 ÷870 1460 ÷1530 *
Tabelle 3: Abstände mit Kabel 24 AWG UTP CAT5
* Für nahe Abstände oder über 1200 Meter wird der Einsatz des aktiven Senders Urmet Domus Karte
1092/302 anstelle des passiven Senders Typ 1092/300 empfohlen.
eBeachten
• Tabelle 3 erteilt ungefähre Angaben für die Einstellung der Kippschalter abhängig vom Abstand.
Dieser Parameter kann je nach Qualität des zur Einrichtung der Anlage verwendeten Kabels variieren.
• Die Abstände können abhängig von der Qualität des Kabels variieren, auch wenn Letzteres
desselben Typs ist oder von demselben Hersteller stammt.
• Die in der Tabelle angegebenen Abstände beziehen sich auf den Einsatz einer Farb-Kamera. Bei der
Verwendung von Schwarz-Weiß-Kameras können auch größere Abstände erzielt werden.
• Sollten diese Bauteile mit DVR-Geräten verwendet werden, ist zu berücksichtigen, dass die
angegebenen Abstände geringer sein könnten.
TECHNISCHE EIGENSCHAFTEN
Videoausgang:.............................................................................................................................BNC-Buchse
Eingang UTP-Kabel:................................................................................................................ Klemmenleiste
Empfohlener Kabeltyp: ................................................................................. 24 AWG UTP CAT5 oder höher
..........................................................................Impedanz 100 Ù ± 20 %, Widerstand DC Loop 18 Ù/100 m
Impedanz BNC: .........................................................................................................................................75 Ω
Impedanz UTP:........................................................................................................................................100 Ω
Versorgung:........................................................................................................................... 12 VDC (± 10 %)
Aufnahme: ......................................................................................................................................max. 80mA
Erreichbarer Abstand*: ........................................................................................................................3000* m
Überspannungsschutz:..................................................................................................................................Ja
Betriebstemperatur:........................................................................................................................... -10÷45°C
Lagertemperatur:............................................................................................................................... -30÷60°C
Luftfeuchtigkeit: ..................................................................................................................................... 0÷95%
Abmessungen (B x H x T): .................................................................................................. 70 x 28 x 105 mm
Gewicht:................................................................................................................................................... 130 g
* Dieser Wert kann erreicht werden, wenn bei der Einrichtung der Kabel folgendes verwendet
wird:
• Kabel 22 AWG UTP CAT5 oder höher
• Schwarz-Weiß Kamera
• aktiver Sender Typ 1092/302.
eBeachten
Die technischen Charakteristiken können Änderungen ohne Vorankündigung unterliegen.
