urmet domus 1092/316 User manual

DS1092-020B
RICEVITORE ATTIVO 16CH
16CH ACTIVE RECEIVER
RECEPTEUR ACTIF 16CH
AKTIVER EMPFÄNGER 16K
RECEPTOR ACTIVO 16CH
Sch./Ref./Réf./Typ/Ref 1092/316
MANUALE D’USO
INSTRUCTIONS
MANUEL UTILISATEUR
GEBRAUCHSANLEITUNG
MANUAL DE USO
Mod.
1092

2 DS1092-020B
INFORMAZIONI GENERALI
Il presente documento descrive come installare ed utilizzare il modello di ricevitore attivo a 16 canali
URMET Domus S.p.A. Sch.1092/316.
Prima di usare l’apparecchiatura, leggere il presente manuale che ne descrive l’uso corretto e sicuro.
Conservare questo manuale con attenzione ed in un luogo facilmente reperibile per poterlo consultare
prontamente quando necessario.
DESCRIZIONE PRODOTTO
Il prodotto URMET Domus S.p.A. Sch.1092/316 è costituito da un dispositivo attivo (con amplificazione di
segnale), che permettendo l’adattamento di impedenza tra cavo coassiale e cavo UTP, viene utilizzato per
la ricezione di un segnale video, bianco/nero o colori, su cavo UTP (Unshielded Twisted Pair).
Tale dispositivo viene comunemente detto VIDEO BALUN (balanced / unbalanced).
Il segnale video trasmesso sul cavo UTP CAT5 da questo dispositivo viene bilanciato e ripartito equamente
sulla coppia twistata, rendendo la trasmissione molto più sicura contro le interferenze rispetto alla classica
trasmissione video su cavo coassiale.
Il cavo UTP è un cavo formato da 4 coppie di conduttori di rame isolati ed intrecciati tra loro (twistati).
Caratteristiche generali
Dimensioni compatte per una connessione semplice ad apparati di gestione video, monitor e
telecamere.
Estrema facilità di impiego grazie alla presenza dei BNC femmina e dei connettori RJ45.
Dip-switch per l’equalizzazione del segnale video (definizione e contrasto) su ciascun canale.
Potenziometro per la regolazione del livello del segnale video (luminosità) su ciascun canale.
Doppia impedenza e filtro disturbi per garantire maggiore sicurezza contro le interferenze.
Ingresso segnale disponibile su connettore RJ45.
APERTURA DELLA CONFEZIONE
Verificare che l’imballo ed il contenuto non presentino danni visibili. Se alcune parti non sono presenti o
risultano danneggiate, contattare immediatamente il rivenditore. In questi casi non tentare di utilizzare il
dispositivo. Se il prodotto dovesse essere rimandato al fornitore, assicurarsi di spedirlo con il suo imballo
originale.
Contenuto della confezione
N°1 ricevitore attivo a 16 canali.
N°1 Alimentatore 12Vcc – 1,5A
N°2 staffe per montaggio del dispositivo all’interno di un rack.
Manuale d’uso.
AVVERTENZE
• Assicurarsi dell’integrità dell’apparecchio dopo averlo tolto dall’imballo.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione disinserire l’apparecchio dalla
rete di alimentazione elettrica. Non usare prodotti spray per la pulizia dell’apparecchio.
• Controllare che la temperatura d’esercizio sia nei limiti indicati e che l’ambiente non sia
particolarmente umido.
• In caso di guasto e/o cattivo funzionamento togliere l’alimentazione tramite l’interruttore generale.
• Il dispositivo deve essere aperto soltanto da personale tecnico qualificato.
• Per le riparazioni rivolgersi solo ad un centro di assistenza tecnica autorizzato.
• È opportuno prevedere a monte degli apparecchi un idoneo interruttore di sezionamento e di
protezione.
• Prima di collegare l’apparecchio alla rete di alimentazione accertarsi che i dati di targa siano
rispondenti a quelli della rete di distribuzione.
• Il collegamento dei balun non necessita di particolari componenti, ma occorre prestare attenzione agli
ingombri qualora venisse utilizzato su dispositivi all’interno di custodie, con staffa a muro o armadi
rack.
ITALIANO

DS1092-020B 3
IMPIEGO
INSTALLAZIONE

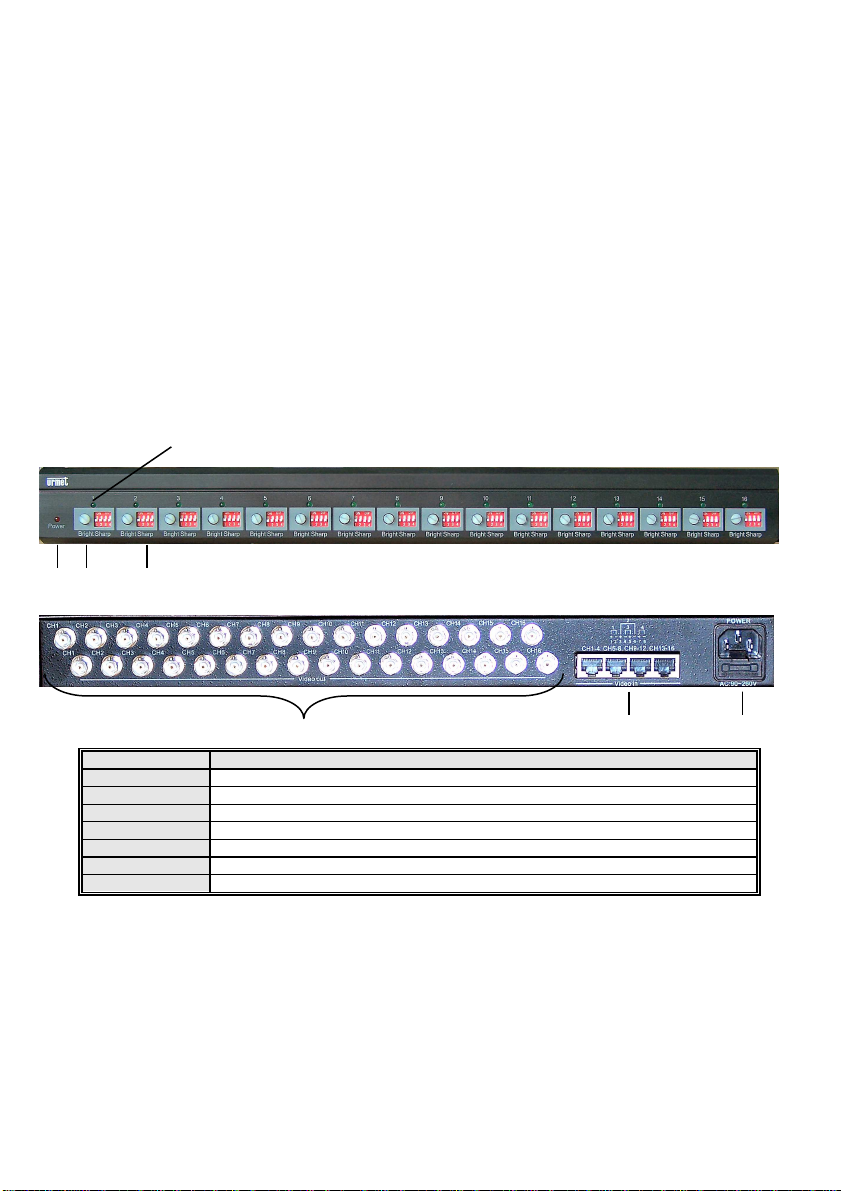

PARTICOLARE DESCRIZIONE
1 Led di alimentazione
2 Potenziometro per la regolazione del livello del segnale video (luminosità)
3 Dip-switch per l’equalizzazione del segnale video (definizione e contrasto)
4 Led presenza segnale video
5 Connettori BNC uscita segnale video
6 Connettori RJ45 per ingresso video su UTP
7 Presa di alimentazione
Tabella 1
1. Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano alimentate.
2. Sguainare il cavo UTP CAT5 per circa 20 mm avendo cura di non tagliare i conduttori.
3. Crimpare il cavo sul connettore RJ45 come da tabella 2, prestando attenzione alla polarità in quanto il
segnale video su cavo UTP è polarizzato (vedere serigrafia sul prodotto).
Tabella 2
4. Inserire il connettore maschio nella relativa presa “6”.
INTESTAZIONE CAVO UTP SU RJ45
PIN COLORE APPLICAZIONE POLARITÀ
1 Bianco-verde Video 1 +
2 Verde Video 1 -
3 Bianco-arancio Video 2 +
4 Arancio Video 3 -
5 Bianco-blu Video 3 +
6 Blu Video 2 -
7 Bianco-marrone Video 4 +
8 Marrone Video 4 -
5 6 7
4
1 2 3

4 DS1092-020B
5. Collegare l’utilizzatore con il VIDEO BALUN mediante un cavo coassiale.
Nota Bene
Si consiglia di utilizzare, per ciascun segnale video, un collegamento con cavo coassiale “A” – “B” da
75 Ω, la cui lunghezza totale tra il lato sorgente e quello utilizzatore sia inferiore a 50 m.
6. Effettuare i collegamenti necessari dal lato sorgente.
7. Alimentare il dispositivo attraverso la presa “7”.
8. Verificare l’accensione del led rosso “1”.
9. Verificare la presenza del segnale video mediante l’accensione del led verde “4”.
10. Effettuare l’equalizzazione e la regolazione del segnale video:
a per raggiungere il livello di definizione e contrasto desiderato, agire sui dip-switch “5” (vedere
tabella 3).
b per raggiungere il livello di luminosità desiderato, agire sul potenziometro “2”.
11. Nel caso non si riesca ad ottenere una corretta visione della scena ripresa ripetere le operazioni dal
punto 10, variando l’impostazione dei dip-switch .
Nota Bene
Occorre, comunque, prestare molta attenzione al collegamento fisico che si intende realizzare.
Nonostante il VIDEO BALUN consenta il trasporto del segnale video su un cavo UTP normalmente usato
nelle reti informatiche, non vi è assolutamente alcuna compatibilità elettrica con i segnali presenti
nella rete. Per questo motivo utilizzare dei VIDEO BALUN con dei cavi già usati in reti informatiche
esistenti richiede estrema attenzione e cautela.
CAVO 24 AWG UTP CAT5 O SUPERIORE
B
B ≤50 m
CAVO 24 AWG UTP CAT5 O SUPERIORE
A B
A + B ≤50 m

DS1092-020B 5

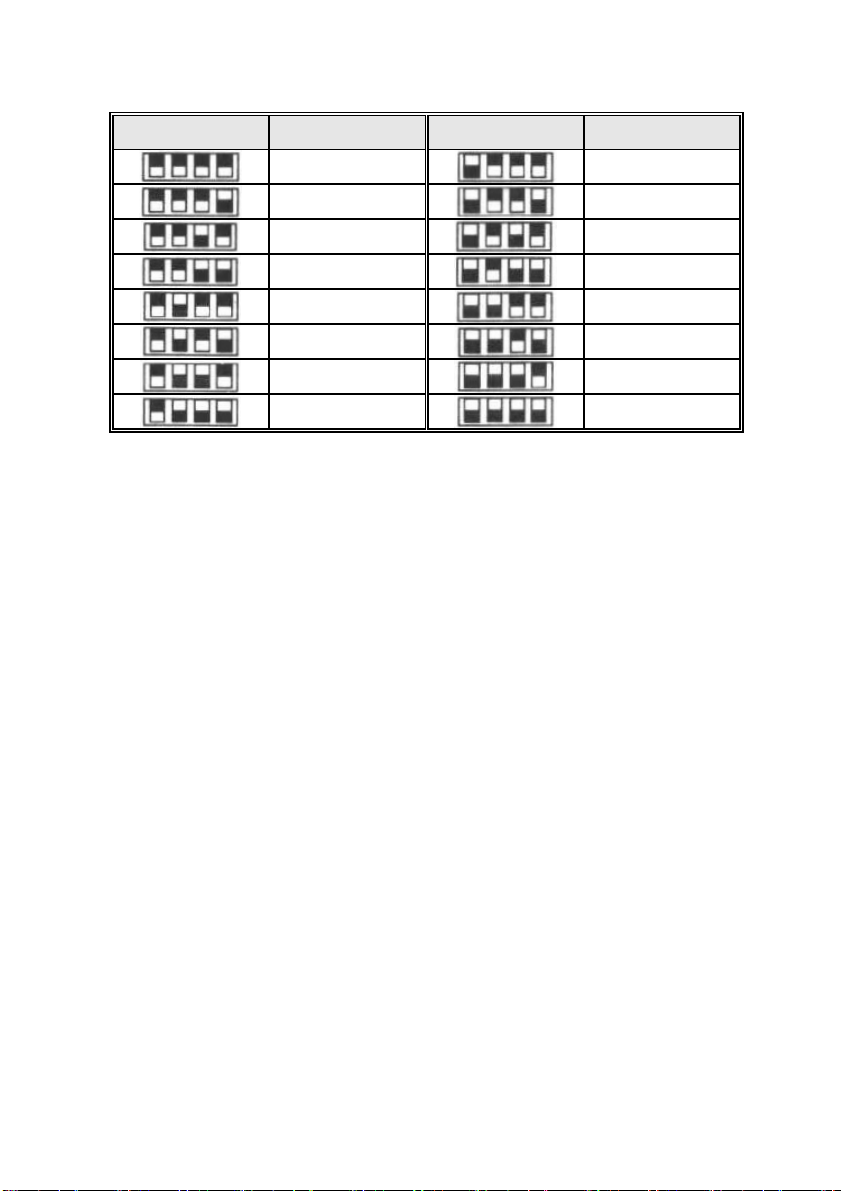

Impostazione dip-switch e distanze nel caso di connessione tra Sch.1092/300 e Sch.1092/316
(PASSIVO - ATTIVO)
IMPOSTAZIONE
DIP-SWITCH DISTANZA (m) IMPOSTAZIONE DIP-SWITCH DISTANZA (m)
250 ÷350 870 ÷950
350 ÷450 950 ÷1050
450 ÷550 1050 ÷1150
550 ÷630 1150 ÷1235
630 ÷690 1235 ÷1315 *
690 ÷750 1315 ÷1385 *
750 ÷810 1385 ÷1460 *
810 ÷870 1460 ÷1530 *
Tabella 3: distanze con cavo 24 AWG UTP CAT5
*Per distanze prossime o superiori ai 1200 metri si consiglia l’impiego del trasmettitore attivo
Urmet Domus Sch.1092/302 al posto del trasmettitore passivo Sch.1092/300.
Nota Bene
•La tabella 3 fornisce una indicazione di massima per l’impostazione dei dip-switch in funzione della
distanza. Tale parametro può variare in relazione alla qualità del cavo impiegato per la realizzazione
dell’impianto.
•Le distanze riportate in tabella si riferiscono all’impiego di telecamere a colori. Utilizzando telecamere
in bianco e nero si possono raggiungere anche distanze maggiori.
•Le distanze possono variare in funzione della qualità del cavo, anche quando quest’ultimo risulta
essere dello stesso tipo / costruttore.
•Nel caso in cui tali dispositivi vengano impiegati con apparati DVR, occorre tenere in considerazione
che le distanze indicate potrebbero subire un decremento.

6 DS1092-020B
CARATTERISTICHE TECNICHE
Uscita video:...........................................................................................................................BNC femmina
Ingresso cavo UTP:...........................................................................................................Connettore RJ45
Tipo di cavo consigliato: ............................................................................24 AWG UTP CAT5 o superiore
.........................................................................Impedenza 100 Ω± 20%, resistenza DC loop 18 Ω/100 m
Impedenza BNC:...................................................................................................................................75 Ω
Impedenza UTP:.................................................................................................................................. 100 Ω
Alimentazione:...................................................................................................................................12 VCC
Assorbimento: ........................................................................................................................... max 100mA
Distanza raggiungibile*:....................................................................................................................3000* m
Protezione sovratensioni: ...........................................................................................................................Si
Temperatura di utilizzo: ...................................................................................................................-10÷45°c
Temperatura d’immagazzinamento:.................................................................................................-30÷60°c
Umidità:..............................................................................................................................................0÷95%
Dimensioni (L x H x P):...................................................................................................430 x 185 x 50 mm
Peso:.................................................................................................................................................2000 gr
* Realizzando l’impianto impiegando:
•cavo 22AWG CAT6 o superiore;
•telecamera in bianco e nero;
•trasmettitore attivo Sch.1092/302.
Nota Bene
Le caratteristiche tecniche possono essere soggette a variazione senza alcun preavviso.

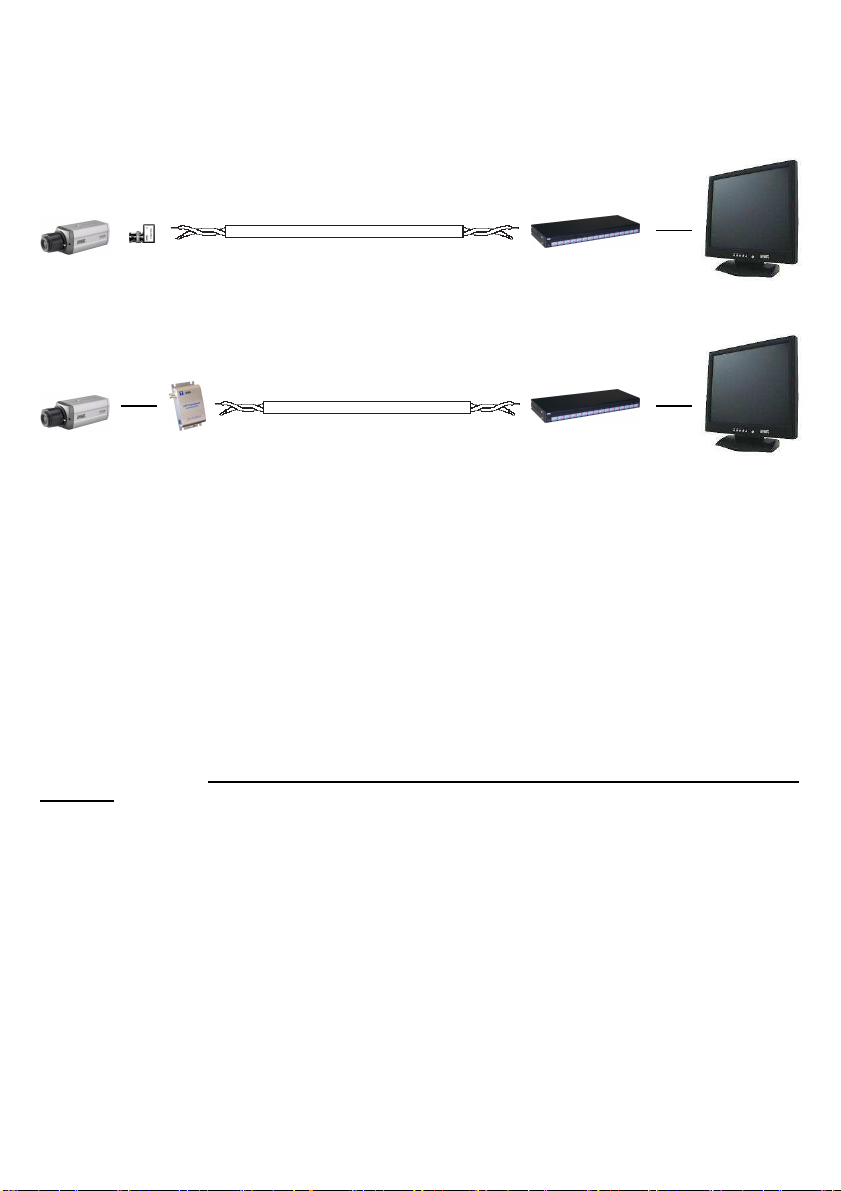

APPLICAZIONI
A seconda della distanza tra il lato sorgente e quello utilizzatore, far riferimento alla tabella 4 per la scelta
dei VIDEO BALUN, trasmettitori attivi e passivi, da impiegare per la realizzazione dell’impianto.
Applicazione N° Telecamere Distanze (m) VIDEO BALUN
da a TX RX
A 1 250 1200 Sch.
1092/300 Sch.
1092/316
B 1 900 2100 Sch.
1092/302 Sch.
1092/316
Tabella 4: distanze con cavo 24 AWG UTP CAT5
Nota Bene
•La tabella 4 fornisce una indicazione di massima, per la scelta dei dispositivi da impiegare in
abbinamento al prodotto Sch.1092/316, in funzione della distanza. Tale parametro può variare in
relazione alla qualità del cavo impiegato per la realizzazione dell’impianto.
•Le distanze riportate in tabella si riferiscono all’impiego di telecamere a colori. Utilizzando telecamere
in bianco e nero si possono raggiungere distanze superiori.
•Le distanze possono variare in funzione della qualità del cavo, anche quando quest’ultimo risulta
essere dello stesso tipo / costruttore.
•Per distanze prossime o superiori ai 1200 metri si consiglia l’impiego del trasmettitore attivo Urmet
Domus Sch.1092/302 al posto del trasmettitore passivo Sch.1092/300.
•Per distanze prossime o superiori ai 2100 metri URMET Domus SpA raccomanda l’impiego di un cavo
22 AWG UTP CAT6 o superiore.

DS1092-020B 7

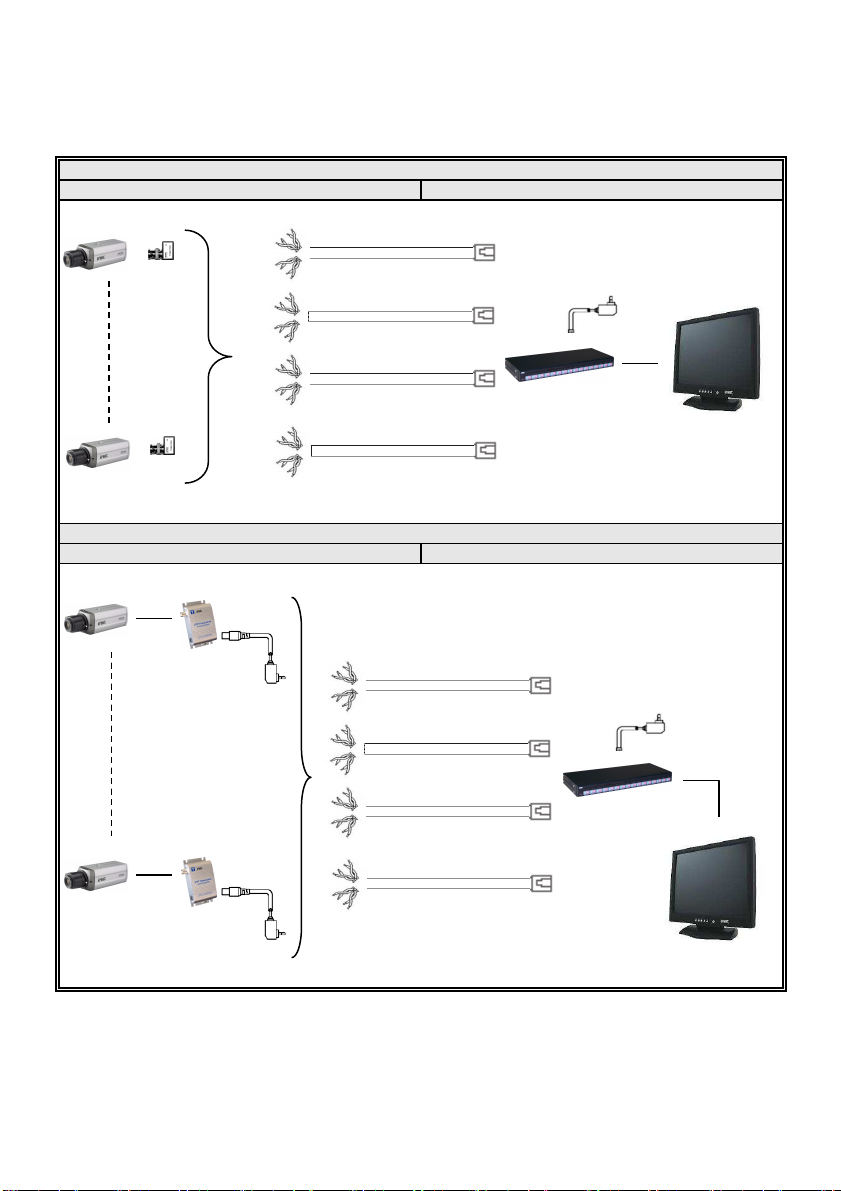

SCHEMI
Qui di seguito si riportano alcuni schemi relativi ad applicazioni di base e di uso comune per il dispositivo
Sch.1092/316.
Nota Bene
Per informazioni più dettagliate e schemi relativi ad applicazioni più avanzate si consiglia di consultare il
manuale tecnico sui sistemi di trasmissione video.
A
Balun lato sor
gente: Sch.1092/300
Balun lato utilizzatore: Sch.1092/304
B
Balun lato sorgente: Sch.1092/302
Balun lato utilizzatore: Sch.1092/316
1
4
16
1416

8 DS1092-020B
GENERAL INFORMATION
This document shows how to install and use the URMET Domus 16 channel active receiver Ref. 1092/316
Read this manual which contains information for correct, safe use carefully.
Keep this manual at hand so that you can refer to it when needed.
PRODUCT DESCRIPTION
URMET Domus S.p.A. Ref.1092/316 consists of an active device (with signal amplification) allowing for
impedance adaptation between coaxial cable and UTP cable. The device is used to receive a black and
white or colour video signal on UTP (Unshielded Twisted Pair) cable. These devices are commonly known
as VIDEO BALUN (balanced / unbalanced) devices.
The video signal transmitted on the UTP CAT5 cable by this device is balanced and equally split on the
twisted pair thus making transceiving more protected from interference with respect to traditional video
transceiving on a coaxial cable.
The UTP cable is formed by four pairs of insulated, twisted copper wires.
General features
Compact dimensions for rapid connection to video management apparatuses, monitors and
cameras.
Very easy use thank to the presence of female BNC connectors for video signal output, terminal
board and RJ45 connector.
Video signal equalisation dip switch (definition and contrast) on each channel.
Video signal level adjustment potentiometer (brightness) on each channel.
Double impedance and interference filter for ensuring better protection from interference
UTP signal input on terminal board or RJ45 connector.
OPENING THE BOX
Check that the packing and the contents are not visibly damaged. Contact the retailer immediately if parts
are either missing or damaged. Do not attempt to use the device in this case. Send the product back in its
original packing if it is damaged.
Contents of the box
1 sixteen-channel active receiver.
Power Unit 12VCD – 1,5A
2 assembly brackets for fitting the device in a rack.
Instruction manual.
PRECAUTIONS
• Make sure that the device is intact after removing it from the package.
• Disconnect the device from the mains before cleaning or maintenance. Do not use spray products to
clean the device.
• Check that the working temperature is within the indicated range and that the environment is not
particularly humid.
• Disconnect power by means of the circuit breaker in the event of a failure and/or bad operation.
• The device can only be opened by qualified technical personnel.
• Arrange a suitable circuit breaker and fuse upstream of the devices.
• Make sure that the rating plate data corresponds to the power specifications before connecting the
device to the mains.
• Exclusively contact an authorised service centre for repairs.
• No special components are needed for connecting the balun devices but care must be devoted to
dimensions if the devices are installed inside casings, on wall brackets or on racks.
ENGLISH

DS1092-020B 9
USE
The 1092/316 device may only be used as a receiver (RX).
From one to sixteen video source channels may be used employing four dedicated UTP CAT5 cables.
It may be used in combination with the following transmitters:
Ref.1092/300 →“1ch passive transmitter/receiver”
Ref.1092/302 →“1ch active transmitter”
INSTALLATION
PART DESCRIPTION
1 Power LED
2 Video signal level adjustment potentiometer (brightness).
3 Video signal equalisation dip switch (definition and contrast).
4 Video signal presence LED
5 Video signal output BNC connectors
6 UTP video input RJ45 connectors
7 Power socket
Table 1
1. Make sure that no units are powered before starting the installation procedure.
2. Strip the UTP CAT5 cable by approximately 20 mm being careful not to cut the wires.
3. Crimp the wire on the RJ45 connector as shown in table 3, making sure that the polarity is correct
because the UTP cable is polarised (see printing on product)
4. Plug the male connector into the corresponding socket “6”.
UTP CABLE CONNECTION
TO RJ45
PIN COLOR APPLICATION POLARITY
1
White-green Video 1 +
2
Green Video 1 -
3
White-orange Video 2 +
4
Orange Video 3 -
5
White-blue Video 3 +
6
Blue Video 2 -
7
White-brown Video 4 +
8
Brown Video 4 -
4
1 2 3
5
6 7

10 DS1092-020B
5. Connect the user to the VIDEO BALUN by means of a coaxial cable.
Important note:
It is advisable to use a “A” – “B” 75 Ωcoaxial cable for each video signal whose total length between
the source side and the user side is less than 50 m.
6. Make the necessary connections on source side.
7. Power the device through the socket “7”.
8. Check that the red LED “1” is on.
9. Check that the video signal is present: the green LED “4” should light up.
10. Equalise and adjust the video signal:
a adjust the dip switches “5” (see table 3) to obtain the required definition and contrast levels;
b turn the potentiometer “2” to reach the required brightness level.
11. Repeat the operations in step 10 and firstly change the dip switch settings if the picture is not right.
Important note:
Consider the physical connection to be made with the utmost attention.
Although the video balun system allows to carry video signals on UTP cables generally used in IT systems,
the balun system will not be electrically compatible with the signals present online in any way. For
this reason, the utmost care is required when installing a video balun system using wires already installed
in an IT network.
24 AWG UTP CAT5 CABLE OR HIGHER
B
24 AWG UTP CAT5 CABLE OR HIGHER
A B
B ≤50 m
A + B ≤50 m

DS1092-020B 11
Dip switch settings and distances for connection between Ref.1092/300 and Ref.1092/316
(PASSIVE - ACTIVE)
DIP SWITCH
SETTINGS DISTANCE (m) DIP SWITCH SETTINGS DISTANCE (m)
250 ÷350 870 ÷950
350 ÷450 950 ÷1050
450 ÷550 1050 ÷1150
550 ÷630 1150 ÷1235
630 ÷690 1235 ÷1315 *
690 ÷750 1315 ÷1385 *
750 ÷810 1385 ÷1460 *
810 ÷870 1460 ÷1530 *
Table 3: distances with 24 AWG UTP CAT5 cable
* For distances close to or higher than 1200 metres, use of an Urmet Domus Ref.1092/302 active
transmitter (instead of Ref.1092/300 passive transmitter) is recommended.
Important note:
•Table 3 shows the approximate dip switch settings according to distance. This parameter may vary
according to the quantity of wire used for system installation.
•The distances may vary according to the wire quality also when the latter is made by the same
manufacturer as the devices.
•The distances shown in the table refer to the use of colour cameras. Higher distances may be
obtained using black and white cameras.
•Consider that the distances may decrease if the devices are used with DVR apparatuses.

12 DS1092-020B
TECHNICAL SPECIFICATIONS
Video output:............................................................................................................................Female BNC
UTP cable input:.................................................................................................................RJ45 Connector
Recommended wire type:..............................................................................24 AWG UTP CAT5 or higher
.........................................................................Impedance 100 Ω± 20%, resistance DC loop 18 Ω/100 m
BNC impedance: ................................................................................................................................... 75 Ω
UTP impedance:..................................................................................................................................100 Ω
Power:................................................................................................................................................12VDC
Consumption:........................................................................................................................... max. 100mA
Reachable distance *:.......................................................................................................................3000* m
Voltage surge protection:.........................................................................................................................Yes
Working temperature range:............................................................................................................-10-45°C
Storage temperature range:.............................................................................................................-30-60°C
Humidity:.............................................................................................................................................0-95%
Dimensions (W x H x D) : ...................................................................................................430x185x50 mm
Weight:...............................................................................................................................................2000 g
* This value may be reached if the following are used for system installation:
•22 AWG UTP CAT6 cable or higher
•black and white camera.
•active transmitter Ref.1092/302.
Important note:
Technical features may be subject to change without prior notice.
APPLICATIONS
Refer to table 4 to select the active and passive transmitters to be used for system installation according to
the distance between source and user.
Application N. of cameras Distances (m) VIDEO BALUN
from to TX RX
A 1 250 1200 Ref.
1092/300 Ref.
1092/316
B 1 900 2100 Ref.
1092/302 Ref.
1092/316
Table 4: distances with 24 AWG UTP CAT5 cable
Important note:
•Table 4 shows the approximate distances for choosing the devices to be used in combination with the
Ref. 1092/316 product according to distance. This parameter may vary according to the quantity of
wire used for system installation.
•The distances shown in the table refer to the use of colour cameras. Higher distances may be
obtained for longer distances.
•The distances may vary according to the wire quality also when the latter is made by the same
manufacturer as the devices.
•For distances close to or higher than 1200 metres, use of an Urmet Domus Ref.1092/302 active
transmitter (instead of Ref.1092/300 passive transmitter) is recommended.
•URMET Domus S.p.A. recommended the use of a 22 AWG UTP CAT6 cable or higher for distances
close to or higher than 2100 metres.

DS1092-020B 13
DIAGRAMS
Some diagrams related to basic applications and common use of the Ref. 1092/316 device are shown
below.
Important note:
Refer to the video transmission system technical manual for more detailed information and most complex
application diagrams.
A
Balun source side: Ref.1092/300
Balun user side: Ref.1092/304
B
Balun source side: Ref.1092/302
Balun user side: Ref.1092/316
1416
1416

14 DS1092-020B
GENERALITES
Le présent document décrit l’installation et le mode d’utilisation du modèle de récepteur actif à 16 voies
URMET Domus S.p.A., Réf.1092/316.
Avant d'utiliser l'équipement, lire le présent manuel, qui en décrit le fonctionnement correct et sûr.
Conserver le présent manuel avec soin et dans un lieu facilement identifiables pour pouvoir le consulter
aisément en cas de besoin.
DESCRIPTION DU PRODUIT
Le produit URMET Domus S.p.A. Réf.1092/316 se compose d'un dispositif actif (avec amplification de
signal) qui, en permettant l'adaptation d'impédance entre le câble coaxial et le câble UTP, est utilisé pour la
réception d'un signal vidéo, en noir/blanc ou couleurs, sur un câble UTP (Unshielded Twisted Pair).
Ces dispositifs sont généralement appelés VIDEO BALUN (balanced / unbalanced).
Le signal vidéo transmis sur le câble UTP CAT5 par ce dispositif est équilibré et également réparti sur la
paire torsadée, en rendant l'émission/réception mieux protégée contre les interférences par rapport à
l'émission/réception vidéo sur câble axiale.
Le câble UTP est constitué de quatre paires de conducteurs en cuivre isolés et torsadés (twistés).
Caractéristiques générales
Dimensions compactes pour une connexion aisée à des appareils de gestion vidéo, des écrans
ou des caméras.
Grande facilité d'utilisation, grâce à la présence du BNC femelle et du bornier.
Sélecteurs d'égalisation du signal vidéo (définition et contraste).
Potentiomètre pour le réglage du niveau du signal vidéo (luminosité).
Double impédance et filtre à perturbations pour assurer une meilleure protection contre les
interférences.
Entrée du signal UTP disponible sur le bornier ou sur le connecteur RJ45.
OUVERTURE DE L'EMBALLAGE
Vérifier que l’emballage et son contenu ne présentent aucun dommage visible. S’il manque une pièce ou si
des pièces sont endommagées, contacter immédiatement le revendeur. Ne tenter d’utiliser le dispositif, en
aucun cas. Si nécessaire, le produit doit impérativement être retourné au fournisseur dans son emballage
d’origine.
Contenu de l’emballage
N°1 récepteur actif à 16 voies.
N°1 Bloc D’alimentation 12VCD – 1,5A
N°2 brides de montage du dispositif dans un rack.
Manuel utilisateur
AVERTISSEMENTS
• Après avoir retiré l’emballage, s’assurer de l’état intact de l’appareil.
• Avant de procéder à toute opération de nettoyage ou de maintenance, débrancher l’appareil du
secteur. Ne pas utiliser de produits en spray pour le nettoyage de l’appareil.
• Vérifier que la température de fonctionnement est conforme aux limites indiquées et que
l'environnement ne présente pas une humidité excessive.
• En cas de panne et/ou de fonctionnement irrégulier, couper l’alimentation à l’aide de l’interrupteur
général.
• Seul un personnel technique qualifié peut ouvrir le dispositif.
• Pour les réparations, s’adresser uniquement à un centre après-vente agréé par le constructeur.
FRANÇAIS

DS1092-020B 15
• Il est conseillé de prévoir un interrupteur de sectionnement et de protection en amont de l’appareil.
• Avant de brancher l’appareil au secteur, s’assurer que ses caractéristiques nominales correspondent
bien à celles du réseau d’alimentation.
• Le raccordement des baluns ne requiert pas de composants particuliers; il est quand même
nécessaire de veiller aux encombrements, en cas d'utilisation sur des dispositifs renfermés dans des
boîtiers, avec un étrier mural ou dans des baies.
UTILISATION
Le dispositif Réf.1092/316 ne peut être utilisé qu'en guise de récepteur (RX).
Cette utilisation permet de raccorder une à seize sources vidéo, en utilisant quatre câbles UTP CAT5
dédiés.
Il peut être associé aux émetteurs suivants :
Réf.1092/300 →“Emetteur / Récepteur passif 1ch”
Réf.1092/302 →“Emetteur actif 1ch”
INSTALLATION
ELEMENT DESCRIPTION
1 Diode d'alimentation
2 Potentiomètre pour le réglage du niveau du signal vidéo (luminosité).
3 Sélecteurs d'égalisation du signal vidéo (définition et contraste).
4 Diode de présence du signal vidéo
5 Connecteurs BNC de sortie signal vidéo
6 Connecteurs RJ45 pour entrée vidéo sur UTP
7 Prise d’alimentation
Tableau 1
1. Avant de procéder à l'installation, s'assurer que toutes les unités à brancher sont hors tension.
2. Dégainer le câble UTP CAT5 sur environ 20 mm, en veillant à ne pas couper les conducteurs.
3. clamper le câble sur le connecteur RJ45, comme indiqué dans le tableau 3, en veillant à sa
polarité, car le câble UTP est polarisé (voir sérigraphie sur le produit)
4
1 2 3
5
6 7

16 DS1092-020B
4 Introduire le connecteur mâle dans la prise “6”.
5 Raccorder l'utilisateur au VIDEO BALUN par le biais d'un câble coaxial.
N.B. :
Pour chaque signal vidéo, il est conseillé d'utiliser un raccordement par câble coaxial “A” – “B” de 75
Ω, dont la longueur totale entre les côtés source et utilisateur doit être inférieure à 50 m.
6 Réaliser les raccordements nécessaires côté source.
7 Power the device by means of the power connector “7”.
8 Vérifier l'allumage de la diode rouge “1”.
9 Vérifier la présence du signal vidéo, témoignée par l'allumage de la diode verte “4”.
10 Procéder à l'égalisation et au réglage du signal vidéo :
a pour obtenir le niveau de définition et de contraste désiré, agir sur les sélecteurs "5" (voir
tableau 3) ;
b pour obtenir le niveau de luminosité désiré, agir sur le potentiomètre "2".
11 Si l'on ne parvient pas à obtenir une vision correcte de la scène filmée, répéter les opérations depuis
le point 10, en modifiant d'abord le réglage des sélecteurs.
N.B. :
Il est néanmoins nécessaire de porter une extrême attention au raccordement physique à réaliser.
Bien que le VIDEO BALUN permette le transfert du signal vidéo sur un câble UTP normalement utilisé sur
les réseaux informatiques, il n'y a absolument aucune compatibilité électrique avec les signaux
présents sur le réseau. C'est pourquoi l'utilisation des VIDEO BALUNS avec des câbles déjà employés
sur les réseaux informatiques existants, exige beaucoup d'attention et de prudence.
Connecteurs RJ45 pour entrée vidéo sur UTP
PIN COULEUR APPLICATION POLARITE
1 Blanc-vert Video 1 +
2 Vert Video 1 -
3 Blanc-orange Video 2 +
4 Orange Video 3 -
5 Blanc-bleu Video 3 +
6 Bleu Video 2 -
7 Blanc-marron Video 4 +
8 Marron Video 4 -
CABLE 24 AWG UTP CAT5 OU SUPERIEUR
B
CABLE 24 AWG UTP CAT5 OU SUPERIEUR
A B
B ≤50 m
A + B ≤50 m

DS1092-020B 17
Réglage des sélecteurs et distances en cas de connexion entre Réf.1092/300 et Réf.1092/316
(PASSIF - ACTIF)
PROGRAMMATION
SELECTEURS DISTANCE (m) PROGRAMMATION SELECTEURS DISTANCE (m)
250 ÷350 870 ÷950
350 ÷450 950 ÷1050
450 ÷550 1050 ÷1150
550 ÷630 1150 ÷1235
630 ÷690 1235 ÷1315 *
690 ÷750 1315 ÷1385 *
750 ÷810 1385 ÷1460 *
810 ÷870 1460 ÷1530 *
Tableau 3: distances avec câble 24 AWG UTP CAT5
* Pour des distances proches ou supérieures à 1200 m, il est conseillé d'utiliser un émetteur actif
Urmet Domus Réf.1092/302 à la place de l'émetteur passif Réf.1092/300.
N.B. :
•Le tableau 3 donne une indication de principe pour le réglage des sélecteurs en fonction de la
distance. Ce paramètre peut varier en fonction de la qualité du câble utilisé pour réaliser l'installation.
•Les distances indiquées dans le tableau se rapportent à l'utilisation de caméras en couleurs. En
utilisant des caméras n/b, l'on peut atteindre des distances supérieures.
•Les distances peuvent varier en fonction de la qualité du câble, et ce même lorsque celui-ci est du
même type/fabricant que celui prescrit
•Lorsque ces dispositifs sont utilisés avec des appareils DVR, il faut rappeler que les distances
indiquées pourraient subir une réduction.

18 DS1092-020B
CARACTERISTIQUES TECHNIQUES
Entrée / sortie vidéo :................................................................................................................BNC femelle
Entrée / sortie câble UTP :.................................................................................................connecteur RJ45
Type de câble conseillé :.........................................................................24 AWG UTP CAT5 ou supérieur
.........................................................................Impédance 100 Ω± 20%, résistance DC loop 18 Ω/100 m
Impédance BNC :..................................................................................................................................75 Ω
Impédance UTP :................................................................................................................................. 100 Ω
Alimentation :......................................................................................................................................12VDC
Absorption :............................................................................................................................... max 100mA
Distance réalisable* : .......................................................................................................................3000* m
Protection contre les surtensions :...........................................................................................................Oui
Température de fonctionnement : ...................................................................................................-10÷45°C
Température de stockage :.............................................................................................................-30÷60°C
Humidité :...........................................................................................................................................0÷95%
Dimensions (L x H x P) : ....................................................................................................430x185x50 mm
Poids (chaque) : ................................................................................................................................2000 gr
* Cette valeur peut être atteinte en réalisant l'installation à l'aide :
•d'un câble 22 AWG UTP CAT6 ou supérieur
•d'une caméra n/b.
•d'un émetteur actif Réf.1092/302.
N.B.
Les caractéristiques techniques peuvent varier sans préavis.
APPLICATIONS
En fonction de la distance entre les côtés source et utilisateur, se reporter au tableau 4 pour choisir les
VIDEO BALUNS (émetteurs actifs et passifs) à utiliser pour réaliser l'installation.
Application N.bre de
caméras Distance s (m) VIDEO BALUN
de à TX RX
A 1 250 1200 Réf.
1092/300 Réf.
1092/316
B 1 900 2100 Réf.
1092/302 Réf.
1092/316
Tableau 4: distances avec câble 24 AWG UTP CAT5
N.B. :
•Le tableau 4 donne une indication de principe pour le choix des dispositifs à utiliser en association
avec le produit Réf.1092/316, en fonction de la distance. Ce paramètre peut varier en fonction de la
qualité du câble utilisé pour réaliser l'installation.
•Les distances indiquées dans le tableau se rapportent à l'utilisation de caméras en couleurs. En
utilisant des caméras n/b, l'on peut atteindre des distances supérieures.
•Les distances peuvent varier en fonction de la qualité du câble, et ce même lorsque celui-ci est du
même type/fabricant que celui prescrit
•Pour des distances proches ou supérieures à 1200 m, il est conseillé d'utiliser un émetteur actif Urmet
Domus Réf.1092/302 à la place de l'émetteur passif Réf.1092/300.
•Pour des distances proches ou supérieures à 2400 m, URMET Domus SpA recommande d'utiliser un
câble 22 AWG UTP CAT6 ou supérieur.

DS1092-020B 19
SCHEMAS
Voici quelques schémas relatifs à des applications de base et d'usage courant du dispositif Réf. 1092/316.
N.B. :
Pour plus d'informations et pour les schémas relatifs à des applications plus avancées, se reporter au
manuel technique des systèmes de transmission vidéo.
A
Balun côté source : Réf.1092/300
Balun côté utilisateur : Réf.1092/304
B
Balun côté sourc
e : Réf.1092/302
Balun côté utilisateur : Réf.1092/316
1416
1416

20 DS1092-020B
ALLGEMEINE INFORMATIONEN
Dieses Dokument beschreibt die Installation und den Einsatz des Modells des aktiven Senders mit 16
Kanal von URMET Domus S.p.A. Typ 1092/316.
Vor dem Gebrauch des Geräts diese Gebrauchsanleitung lesen, die dessen korrekten und sicheren
Gebrauch beschreibt.
Diese Gebrauchsanleitung sorgsam und an einem leicht zugänglichen Ort aufbewahren, um sie bei Bedarf
umgehend konsultieren zu können.
ALLGEMEINE INFORMATIONEN
Dieses Dokument beschreibt die Installation und den Einsatz des Modells des aktiven Senders mit 1 Kanal
von URMET Domus S.p.A. Typ 1092/316.
Vor dem Gebrauch des Geräts diese Gebrauchsanleitung lesen, die dessen korrekten und sicheren
Gebrauch beschreibt.
Diese Gebrauchsanleitung sorgsam und an einem leicht zugänglichen Ort aufbewahren, um sie bei Bedarf
umgehend konsultieren zu können.
ÖFFNEN DER VERPACKUNG
Überprüfen, ob die Verpackung und der Inhalt keine erkennbaren Schäden aufweisen. Fehlen Teile oder
erweisen diese sich als beschädigt, unmittelbar den Händler kontaktieren. In diesen Fällen nicht
versuchen, das Gerät zu verwenden. Muss das Produkt an den Lieferanten zurückgeschickt werden,
vergewissern Sie sich, dass dies in der Originalverpackung erfolgt.
Inhalt der Verpackung
1 aktiver Empfänger mit 16 Kanälen.
1 Netzteil 12V (DC) 1,5A
2 Halterungen zur Montage der Vorrichtung in einem Rack.
Gebrauchsanleitung
HINWEISE
• Nach dem Auspacken des Geräts muss sichergestellt werden, dass es sich in einwandfreiem
Zustand befindet.
• Vor dem Ausführen jeglicher Reinigungs- oder Wartungsarbeiten, das Gerät vom
Stromversorgungsnetz trennen. Für die Reinigung des Geräts keine Sprays verwenden.
• Überprüfen, ob die Betriebstemperatur sich innerhalb der angezeigten Grenzwerte befindet und die
Umgebung nicht besonders feucht ist.
• Bei Defekten und/oder mangelnder Funktionstüchtigkeit, die Versorgung über den Hauptschalter
abschalten.
• Das Gerät darf nur von qualifiziertem technischen Personal geöffnet werden.
• Für Reparaturen wenden Sie sich bitte nur an ein autorisiertes Zentrum des technischen
Kundendiensts.
• Es ist von Vorteil dem Gerät einen geeigneten Trenn – und Schutzschalter vorzuschalten.
• Bevor das Gerät an das Versorgungsnetz angeschlossen wird, ist sicherzustellen, dass die
Kenndaten denen des Verteilernetzes entsprechen.
• Der Anschluss der Balun erfordert keine besonderen Komponenten, es muss jedoch auf die
Abmessungen geachtet werden, sollte der Einsatz auf Bauelementen im Inneren von Gehäusen, mit
Wandhalterung oder Rackschränken erfolgen.
DEUTSCH
