urmet domus 1096/406 User manual

IF YOU LOVE YOUR BUILDING
guide
Quick
1096/406 - 1096/407 - 1096/506 - 1096/507
IT | EN | FR | DE
www.urmet.com
TELECAMERE AHD DAY & NIGHT 5 MPX
DAY&NIGHT AHD 5 MPX CAMERAS
CAMÉRAS AHD 5MPX DAY & NIGHT
5MPX AHD TAG & NACHT KAMERAS

DS1096-116C2

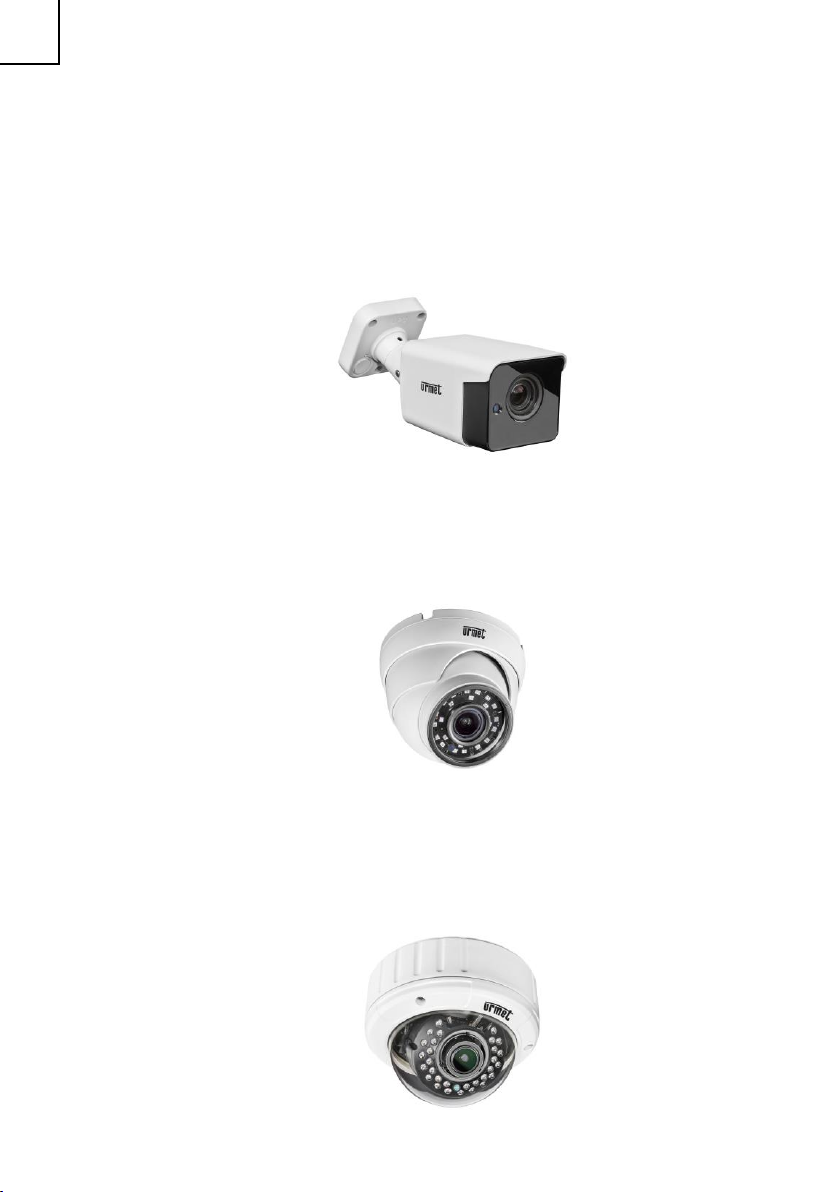

1096/406
TELECAMERA COMPATTA AHD 5 MPX DAY&NIGHT AUTOFOCUS 2.8-12MM
1096/407
TELECAMERA COMPATTA AHD 5 MPX DAY&NIGHT AUTOFOCUS 6-22MM
1096/506
TELECAMERA MINIDOME AHD 5MPX DAY&NIGHT AUTOFOCUS 2.8-12MM
1096/507
TELECAMERA VANDAL DOME AHD 5MPX DAY&NIGHT AUTOFOCUS 2.8-12MM

DS1096-116C 3
Precauzioni d’uso
• Assicurarsi dell’integrità dell’apparecchio dopo averlo tolto dall’imballo.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione
disinserire l’apparecchio dalla rete di alimentazione elettrica. Non usare
prodotti spray per la pulizia dell’apparecchio.
• Controllare che la temperatura d’esercizio sia nei limiti indicati e che
l’ambiente non sia particolarmente umido.
• Qualora installata in esterno, è preferibile che sia posizionata in ambiente
protetto, cioè non a diretto contatto con gli agenti atmosferici d’elevata
entità (scrosci d’acqua o temperature elevate).
• In caso di guasto e/o cattivo funzionamento togliere l’alimentazione tramite
l’interruttore generale.
• Il dispositivo deve essere aperto soltanto da personale tecnico qualificato.
• Per le riparazioni rivolgersi solo ad un centro di assistenza tecnica
autorizzato.
Norme d’installazione
• Evitare di puntare direttamente l’obiettivo contro il sole o contro luci intense,
anche se la telecamera è spenta; il soggetto da riprendere non deve essere in
controluce.
• Evitare di puntare la telecamera verso oggetti riflettenti.
• La presenza di alcuni tipi di luce (ad esempio fluorescente colorata) può
falsare i colori.
• E’ opportuno prevedere a monte degli apparecchi un idoneo interruttore di
sezionamento.
• Prima dicollegare l’apparecchio alla rete di alimentazione accertarsi che i dati
di targa siano rispondenti a quelli della rete di distribuzione .

DS1096-116C 4
Installazione
Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano
alimentate.
POSIZIONAMENTO E CONNESSIONI
1. Allentare le ghiere e le viti di bloccaggio
2. Orientare il dispositivo nella posizione voluta. Nel caso delle telecamere compatte,
posizionare la staffa in modo tale da riprendere le immagini prescelte; è possibile regolare
la telecamera secondo l’asse ORIZZONTALE, VERTICALE e TRASVERSALE.
Nel caso della minidome, ruotare il corpo della stessa per la ripresa prescelta.
Nel caso della vandal dome, svitare il supporto della cupola e ruotare il corpo della
telecamera per la ripresa prescelta, indi richiudere la cupola
Nota Bene: Non eccedere nella rotazione per non danneggiare i cavi.
3. A posizionamento eseguito, serrare saldamente ghiere e/o viti di bloccaggio se
presenti.
4. Collegare l’uscita video all’utilizzatore previsto.
5. Alimentare il dispositivo.
SELEZIONE RAPIDA DELL’USCITA VIDEO
La telecamera ha la possibilità di utilizzare 4 diverse uscite video, utilizzando due dip
switch disponibili a una estremità del cavo di collegamento.
Uscita video TVI
Uscita video AHD
Uscita video CVBS
Uscita video CVI
Caratteristiche di funzionamento
Descrizione funzione DAY & NIGHT - Accensione LED IR
Le telecamere sono dotate di un sensore CDS che provvederà all’accensione dei LED IR
quando l’intensità luminosa è circa 5 LUX. Con l’accensione dei LED viene sincronizzata la
commutazione in bianco e nero e la commutazione dell’IR CUT FILTER
ON
1 2
ON
1 2
ON
1 2
ON
1 2

DS1096-116C 5

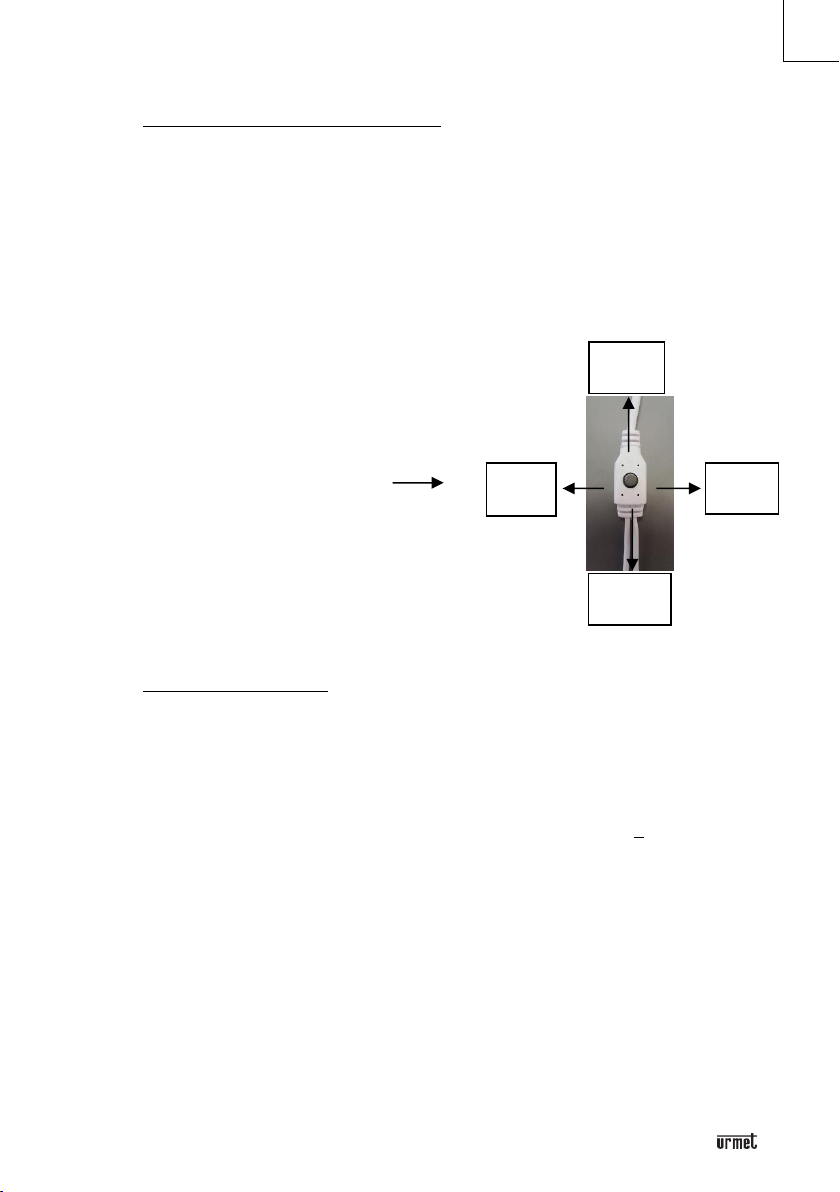

Movimentazione dello zoom e regolazione del fuoco delle telecamere
Le telecamere posseggono un’ottica Autofocus in grado di regolare autonomamente il
fuoco dell’immagine.
Su di esse sono inoltre possibili la movimentazione dello zoom e la regolazione manuale del
fuoco tramite l’interfaccia UTC/PTZ dei dispositivi HVR del catalogo Urmet che lo
prevedono. La movimentazione dello zoom e la regolazione del fuoco avvengono
utilizzando i tasti freccia dell’interfaccia grafica del telecomando degli HVR: lo zoom si
regola con le frecce UP (alto) e DOWN (basso), il fuoco con le frecce RIGHT (destra) e LEFT
(sinistra)
Le operazioni sull’ottica sono anche possibili tramite l’uso del joystick presente sul cavo
della telecamera.
Accesso al menu OSD delle telecamere
Utilizzando interfaccia UTC, tramite l’uso dei dispositivi HVR del catalogo Urmet che lo
prevedono, è possibile accedere al menu OSD delle telecamere premendo il tasto centrale
dell’interfaccia grafica del telecomando degli HVR e poi scorrere i menu tramite i tasti
freccia.
Per l’utilizzo dei comandi riferirsi ai relativi manuali dei prodotti.
Per l’utilizzo degli HVR delle serie 1080P e 1080N riferirsi al manuale completo di queste
telecamere, scaricabile dal sito Urmet (vedi oltre).
Il TASTO CENTRALE PERMETTE
IL RIPRISTINO
DELL’AUTOFOCUS
UP
ZOOM +
RIGHT
FOCUS -
LEFT
FOCUS
+
DOWN
ZOOM -

DS1096-116C 6
DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE).
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodottoallafinedella
propriavitautiledeveessereraccoltoseparatamentedaglialtririfiuti.
L’utentedovrà,pertanto,conferirel’apparecchiatura giunta a finevita agli idonei centri comunali di raccolta differenziata dei
rifiuti elettrotecnici ed elettronici. Inalternativa alla gestione autonoma è
possibile consegnare l’apparecchiatura che sidesidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura
di tipoequivalente.
Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare
gratuitamente,senzaobbligodiacquisto,iprodottielettronicidasmaltirecondimensionemassima inferiore a 25cm.
L’adeguataraccoltadifferenziataperl’avviosuccessivodell’apparecchiaturadismessaalriciclaggio,altrattamento eallosmaltimento
ambientalmentecompatibile contribuiscead evitarepossibilieffettinegativisull’ambientee sullasaluteefavorisceilreimpiegoe/o
riciclodeimaterialidicuiècompostal’apparecchiatura.
QR Code
Guida rapida e manuale completo dei dispositivi sono altresì disponibile per il DOWNLOAD dal sito URMET nella
sezione DOCUMENTAZIONE E RISORSE al seguente indirizzo:
1096/406 1096/407 1096/506 1096/507

DS1096-116B 7

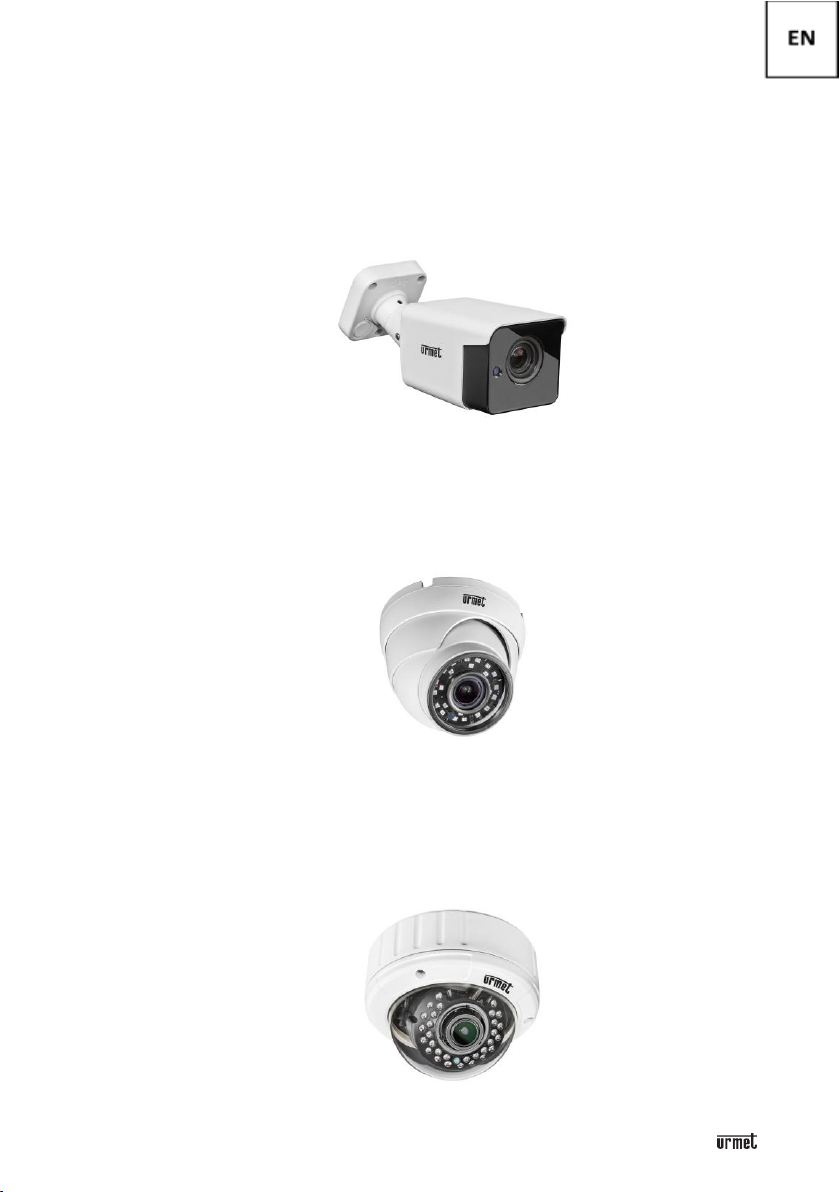

1096/406
AHD 5 MPX DAY&NIGHT COMPACT CAMERA AUTOFOCUS 2.8-12MM
1096/407
AHD 5 MPX DAY&NIGHT COMPACT CAMERA AUTOFOCUS 6-22MM
1096/506
AHD 5 MPX AY&NIGHT MINIDOME AUTOFOCUS 2.8-12MM
1096/507
AHD 5 MPX AY&NIGHT VANDAL DOME AUTOFOCUS 2.8-12MM

DS1096-116C 8
EN
Precautions
• Make sure that the device is intact after removing it from the package.
• Disconnect the device from the mains before cleaning or maintenance. Do not use
spray products to clean the device.
• Check that the working temperature is within the indicated range and that the
environment is not particularly humid.
• If installed in outdoor, don’t expose it to direct rain or high temperatures.
• Disconnect power by means of the circuit breaker in the event of a failure and/or bad
operation.
• The device can only be opened by qualified technical personnel.
• Exclusively contact an authorised service centre for repairs.
Installation specifications
• Avoid pointing the lens directly towards the sun or intense sources of light also when
the camera is off. The subject must not be backlight.
• Do not point the camera towards reflecting objects.
• Some lighting systems (e.g. coloured fluorescent lights) may false the colours.
• Arrange a suitable circuit breaker and fuse upstream of the devices.
• Make sure that the rating plate data correspond to the power specifications before
connecting the device to the mains.

DS1096-116C 9
EN
Installation
Make sure that no units are powered before starting the installation procedure.
POSITIONING AND CONNECTIONS
1. Loosen the locking ring on the bracket and the screw
2. Position the bracket on horizontal, vertical and transversal axes point the camera in
the desired direction.
In the case of mini-cameras, position the bracket in order to point the camera to the
direction useful to capture images; it is possible to adjust the camera on
HORIZONTAL, VERTICAL and TRANSVERSAL axes.
In the case of the minidome, rotate the body of the minidome for the chosen shot.
In the case of vandal dome, undo the dome support and turn the camera body for the chosen
shot, then close the dome again.
3. Once made, firmly block.
Important note: In order to avoid serious damages to the connection cable, avoid
rotating repeatedly and excessively the camera fixed to the bracket.
4. Connect the video output to the utility.
5. Power the camera.
VIDEO OUTPUT QUICK SELECTION
The camera has the possibility to use 4 different video outputs, to be selected through 2 dip
switches placed at the end of the connection table.
TVI video output
AHD video output
CVBS video output
CVI video output
Operating features
IR LED operation
The device is provided with a CDS sensor that switches the IR LEDs on when the light is
approximately 5 Lux.
ON
1 2
ON
1 2
ON
1 2
ON
1 2

DS1096-116C 10
EN

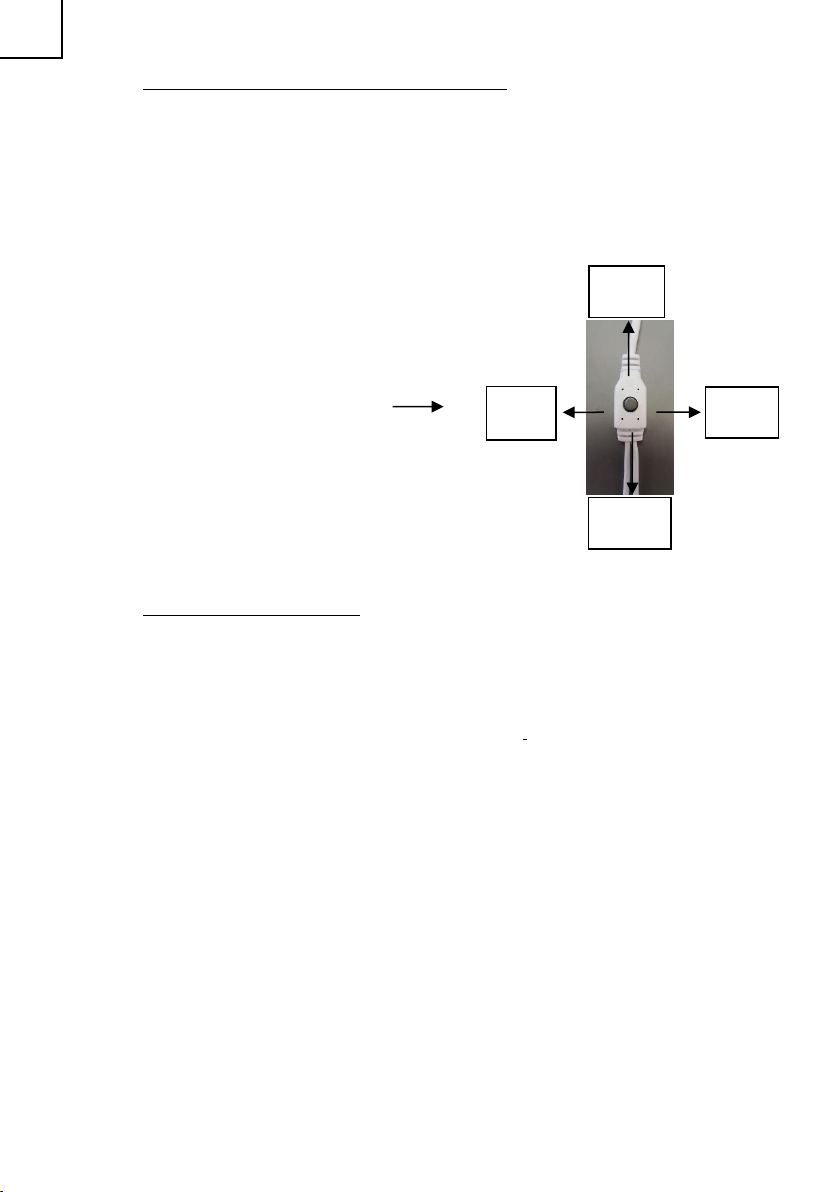

Zoom movement and focus adjustment of the cameras
The cameras have an Autofocus lens that adjusts the focus of the image autonomously.
It is also possible to move the zoom and manually adjust the focus through the UTC/PTZ
interface of the HVR devices in the Urmet catalogue. The zoom can be moved and the focus can
be adjusted using the arrow keys of the HVR remote control graphic interface. The zoom is
adjusted using the UP and DOWN arrows; the focus is adjusted using the RIGHT and LEFT
arrows.
Operations on the optics are also possible using the joystick on the camera cable .
Accessing the camera OSD menu
Using the UTC interface, through the use of the HVR devices in the Urmet catalogue, the OSD
menu of the cameras can be accessed by pressing the central button of the graphic interface of
the HVR remote control and then scrolling through the menus using the arrow buttons.
Refer to the respective product manuals for using the controls.
For using the 1080P and 1080N series HVRs, refer to the complete manual of these cameras
which can be downloaded from Urmet website (see below).
THE CENTRAL BUTTON CAN BE
USED TO RESET THE
AUTOFOCUS
RIGHT
FOCUS -
LEFT
FOCUS
+
DOWN
ZOOM -
UP
ZOOM +
