Urrea 6200 User manual

TORQUÍMETRO ELECTRÓNICO COMPUTORQUE
ELECTRONIC TORQUE WRENCH
MANUAL DE USUARIO
USER’S MANUAL
PRECAUCIÓN: Antes de usar este producto, lea este manual y siga todas las reglas de
seguridad e instrucciones de operación.
CAUTION: Before using this product, read this manual and follow all safety rules and
operational instructions.
CÓDIGOS / CODES:
6200
6201
6203
6204

ESPAÑOL
ELECTRONIC TORQUE WRENCH /
TORQUÍMETRO ELECTRÓNICO COMPUTORQUE
CONTENIDO:
Felicidades, ha comprado usted el más sofisticado y fácil de usar torquímetro
electrónico, con un mínimo mantenimiento su llave de torque le brindará años de
trabajo sin problemas de servicio.
1. CARACTERÍSTICAS ...................................................................................4
2. FUNCIONES .................................................................................................4
3. INSTRUCCIONES DE OPERACIÓN ........................................................6
TO TURN WRENCH ON....................................................................6
TO CHANGE MODE OF OPERATION: "TRACK" OR "PEAK"......................6
TO CHANGE UNIT OF TORQUE MEASURE...........................................7
TO SET A TARGET TORQUE VALUE...................................................7
TO SET PERCENTAGES OF TOLERANCES........................................8
ELECTRONIC WRENCH FUNCTIONS TO USE IN "TRACK" MODE OF OPERATION ....10
TO USE IN "PEAK" MODE OF OPERATION.....................................10
TO USE MEMORY FEATURE IN PEAK MODE OF OPERATION.............10

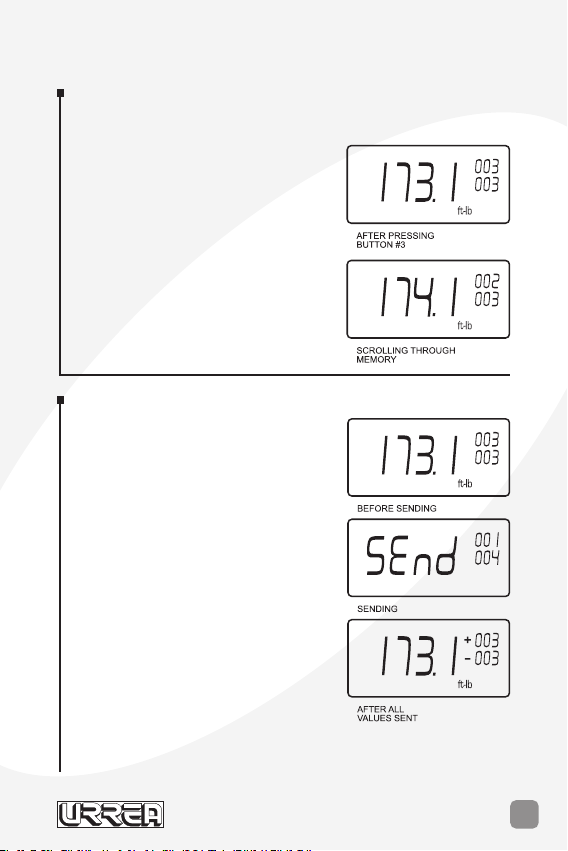

TO RECALL DATA STORED IN MEMORY TO THE LCD........................11
TODOWNLOADTHESTOREDDATATOAPRINTERORCOMPUTER....11
TO TURN WRENCH OFF..................................................................13
BAR GRAPH FUNCTION...................................................................13
FORMAT USED FOR COMPUTORQ.......................................................................14
PROCEDURE FOR USING ADAPTERS..................................................................15
4. CALIBRATION PROCEDURES FOR COMPUTORQ ......16
SPECIFICATIONS.............................................................16
CALIBRATE CW DIRECTION............................................................17
CALIBRATE CCW DIRECTION..........................................................18
DIAGRAMS.....................................................................19
5.BATTERIES - REPLACEMENT,LOCATIONAND USE ......................20

ESPAÑOL
4
ELECTRONIC TORQUE WRENCH /
TORQUÍMETRO ELECTRÓNICO COMPUTORQUE
CARACTERÍSTICAS FUNCIONES
• Presición de +/- 1% de incremento.
• Memoria de amplio almacenamiento
de datos de torque.
• El torquímetro electrónico más nuevo
disponible en el mercado.
• Alta repetibilidad y precisión.
• Tecnología basada en microprocesador
y medidor de esfuerzos.
• Modos de operación seleccionables.
• Descarga de datos de torque vía
puerto RS232.
• Fácil ajuste de los parámetros de
torque.
• Amplio rango de capacidades de
torque de 5 In.Lb.a 1000 ft.Lb.
• Uso de baterías estándar alcalinas de
9 voltios.
• Indicadores de audio y visuales
• Indicador direccional de torque
• Gráca de barras análoga.
• Señalización del valor de torque
deseado con indicadores ALTO/
BAJO en porcentaje.
• Siete unidades de torque que son
seleccionables.
• Indicador de sobrecarga.
• Modo de reposo para la conservación
de las baterías.
• Función de llamado de valores de
torque en memoria en pantalla,
hasta 999.
• Descargas a "dispositivos periféricos".
• Tono de audio para aceptación de
datos via teclado.
• Indicador de batería baja.
A.
Pantalla de cristal líquido.
B. MIN.
Led verde de límite mínimo.
C. Botones del teclado.
D.
Bocina o timbre.
E. MAX.
Led rojo de límite máximo.
12

ESPAÑOL
5
ELECTRONIC TORQUE WRENCH /
TORQUÍMETRO ELECTRÓNICO COMPUTORQUE
F. Gráca de barras análoga.
G. 7 unidades de toque
ft-lb, In-lb, In-oz, Nm, dNm, mkg, cmkg
H. Aviso de precaución por
sobretorque.
I. Número de valor almacenado
en la memoria que está siendo
mostrado en pantalla con la
función "recall".
J. Número de valores de torque
almacenados en la memoria.
K. Indicador de batería baja.
L. El modo "track" muestra en
el display el torque que se va
aplicando.
M. El modo "peak" no muestra el
torque en el display sólo funcionan
las alarmas audible y visual y se
mantiene el último valor de torque
aplicado congelado en la pantalla.
BOTÓN 1
N. Encendido (ON/OFF).
O. BORRA la pantalla de cristal líquido.
P. Puesta a CERO.
BOTÓN 2
Q. Botón de ajuste (incrementa
el valor del parámetro en ajuste).
R. Al oprimir éste botón se graba
el valor de torque aplicado en ése
momento.
S. Envía datos a PC ó impresora.
BOTÓN 3
T. ENTER(aceptar información).
U. Coloca los datos de torque
almacenados en memoria.
BOTÓN 4
V. Cambia de un dígito a otro
en el ajuste. El dígito que prende y
apaga es el dígito en ajuste.
W. Selecciona el parámetro a ser
ajustado.

ESPAÑOL
6
ELECTRONIC TORQUE WRENCH /
TORQUÍMETRO ELECTRÓNICO COMPUTORQUE

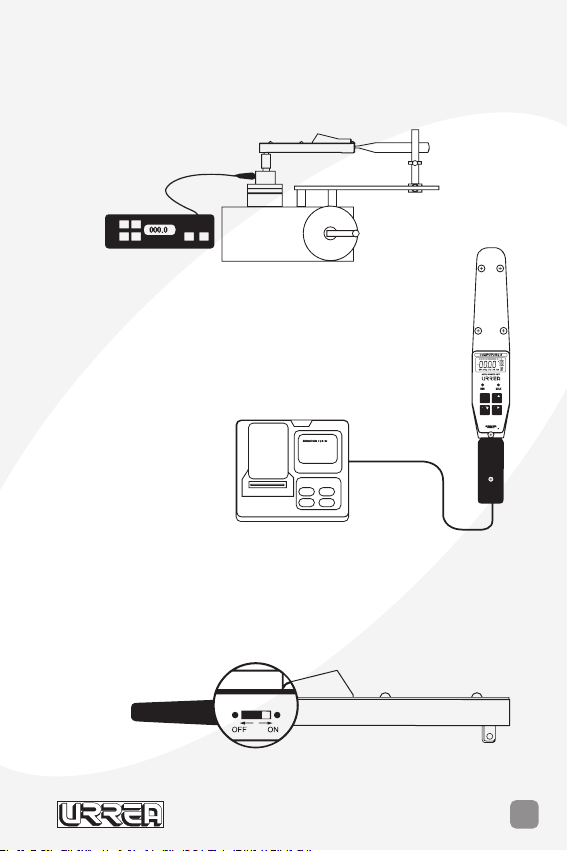

Nota : Se cuenta con un botón de encendido (on/off) localizado en la parte lateral derecha
del torquímetro. El torquímetro es embarcado desde fábrica con el botón en posición "off".
antes de usarse, deslice el botón a "on". Posicione el botón en la posición "off" sólo si el
torquímetro será almacenado o no utilizado por un cierto periodo de tiempo, de cualquier
otra forma deje el botón en posición "on".

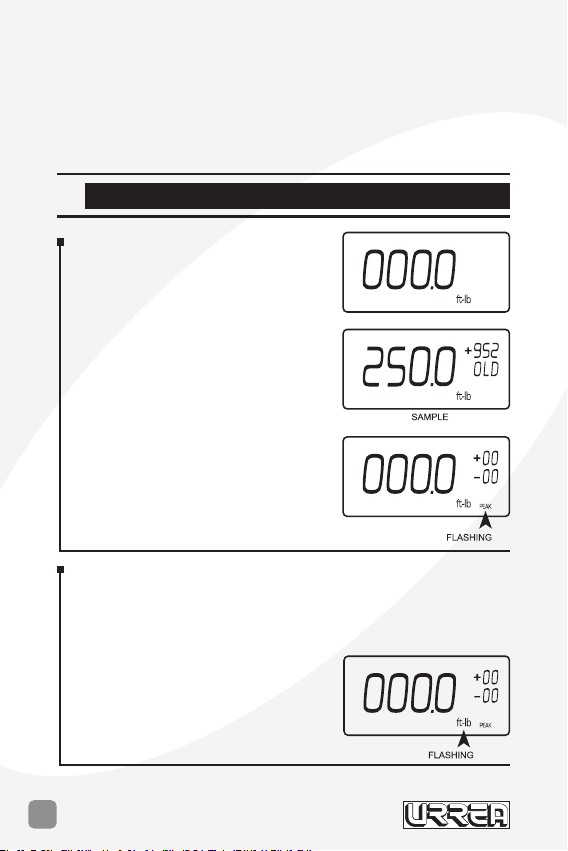

PARA INICIAR EL TORQUÍMETRO
Deslice el switch selector lateral hacia
arriba o sólo presione el botón #1 si el
switch está ya en la posición superior.
Las luces verde y roja comenzarán a
parpadear. Los ceros parpadearán y
luego serán mostrados en la pantalla
de cristal líquido, junto con la unidad
de medición del torque. El torquímetro
está listo para usarse.
Nota: Si el botón #1 es presionado y
mantenido cuando se enciende por vez
primera, la capacidad del rango de torque
y la versión actual del programa (software)
será mostrada.
INSTRUCCIONES DE OPERACIÓN
3
PARA CAMBIAR DE MODO DE OPERACIÓN : "TRACK" O "PEAK"
1. Presione el botón #4 una vez. Alguno de "Track" o "Peak"
estarán parpadeando.
2. Para cambiar el modo, presione el botón #2. Mantener
presionado éste botón cambiará entre
"track" y "peak".
3. Presione el botón #3 para aceptar
este cambio en la memoria del
torquímetro.

ESPAÑOL
7
ELECTRONIC TORQUE WRENCH /
TORQUÍMETRO ELECTRÓNICO COMPUTORQUE
PARA CAMBIAR EL VALOR DE TORQUE DESEADO:
1. Presione el botón #4 tres veces, el primer cero en la pantalla digital
comenzará a parpadear.
2. Para establecer un valor de blanco nominal en la memoria del
torquímetro, presione el botón #2. Tantas veces como sea presionado
repetidamente este botón, los números del 0 al 9 serán mostrados
en pantalla.
3. Cuando el número correcto sea mostrado en el primer dígito,
presione el botón #4. Esta acción retendrá este número y el siguiente
comenzará a parpadear.
4. Otra vez presione el botón #2 hasta que el valor deseado sea
mostrado (0-9).
5. Presione el botón #4 para mantener este valor y el tercer dígito
comenzará a parpadear.
6. Continúe efectuando los mismos pasos mencionados arriba para
establecer el tercer y cuarto dígitos.
7. Después de que haya presionado el botón #4 en el último dígito,
el punto decimal parpadeará. Este punto puede ser colocado en tres
diferentes posiciones con sólo presionar el botón #2. Presione el
botón #4 cuando el punto decimal esté en la posición deseada.
PARA CAMBIAR UNIDADES DE MEDICIÓN DE TORQUE:
in-lb, in-oz, Nm, dNm, mkg, cmkg, ft-lb
1. Presione el botón #4 dos veces, la unidad de medición
parpadeará en pantalla.
2. Para cambiar la unidad de medida, presione el botón #2
hasta que la unidad de
medida deseada parpadee en
pantalla.
3. Presione el botón #3 para
aceptar este cambio en la
memoria del torquímetro.

ESPAÑOL
8
ELECTRONIC TORQUE WRENCH /
TORQUÍMETRO ELECTRÓNICO COMPUTORQUE
AJUSTE DE PORCENTAJES DE TOLERANCIA
1. Presione el botón #4, hasta que el primer dígito de los dos que
están en la esquina superior derecha parpadeen.
2. Este será el primero de dos dígitos en el (+) porcentaje de
tolerancia máxima. De nuevo, como antes, presione el botón
#2 hasta obtener el valor del dígito
deseado, presione el botón #4 para
aceptar este valor y así el siguiente
comenzará a parpadear.
3. Repita el procedimiento anterior
para el segundo dígito. Cuando
el dígito deseado sea mostrado,
presione el botón #4. La tolerancia
máxima ahora es aplicada.
4. El primer dígito de (-) tolerancia
mínima debe estar parpadeando.
Presione el botón #2 para desplazarse
entre los números (0-9). Presione el
botón #4 (setup) para aceptar este
valor y así el siguiente comenzará a
parpadear. Presione el botón #2 (store/
send) para desplazarse entre los
números (0-9) hasta que el segundo
número deseado se muestre.

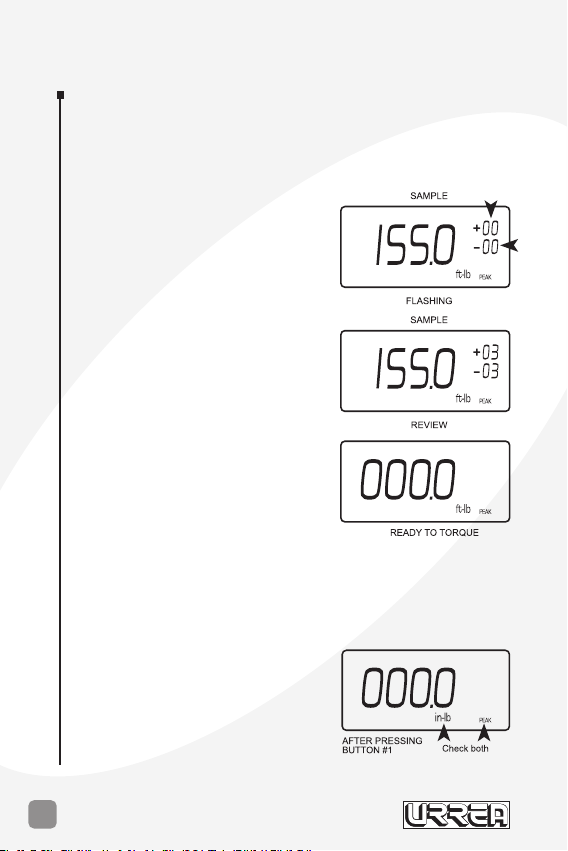

EJEMPLO DE AJUSTE:
Para ajustar un COMPUTORQ de
250 In.Lb. a un valor nominal de 100
In-lbs. +/-2%, los siguientes pasos
serán necesarios:
1. Presione el botón #1 para encender
el torquímetro.
Nota: Revise completamente la pantalla de cristal líquido en éste momento, si todo
está como lo deseó, presione el botón #3 para aceptar todos los parámetros dentro de
la memoria del torquímetro. Estos parámetros permanecerán en la memoria hasta que
sean cambiados

ESPAÑOL
9
ELECTRONIC TORQUE WRENCH /
TORQUÍMETRO ELECTRÓNICO COMPUTORQUE
NOTA: El torquímetro debe indicar un sonido audible y una luz verde
debe parpadear cuando la fuerza de torque sobre el torquímetro alcance
el límite mínimo de torque aceptado de 98 In-lbs (100 In-lbs -2%). La
luz verde y el tono audible continuarán hasta que el valor de torque
alcance el máximo límite preajustado de 102 In-lbs (100 In-lbs +2%) la
luz roja y verde parpadearán y tonos intermitentes sonarán si el valor
de torque excede el máximo porcentaje permitido. Tonos fuertes y luces
parpadeantes continuarán aún cuando se haya terminado la aplicación del
torque (del rango del torquímetro). La pantalla posteriormente mostrará
"OVER" en el extremo superior derecho de la pantalla. Después de un
sobretorque de un 15% del rango del torquímetro, "OvEr" será mostrado
en la pantalla de cristal líquido. Podrían ocurrir daños.
2. Presione el botón #4 dos veces y verifique si
las unidades de torque activas estén en In-lbs.
3. Presione el botón #4 una vez más para
activar el primer cero parpadeante.
4. Presione el botón #2 hasta que el número
1 sea mostrado.
5. Presione el botón #4 cinco veces para
desplazarse a través de los 3 ceros que quedan
y la locación del punto decimal.
6. Presione el botón #4 una vez más para
desplazarse a través del primer cero del (+)
máximo porcentaje. El segundo dígito debe
parpadear.
7. Presione el botón #2 hasta que el número
"2" sea mostrado.
8. Presione el botón #4 dos veces al segundo
dígito del porcentaje mínimo (-).
9. Presione el botón #2 hasta que el número
"2" sea mostrado en el segundo dígito. *Revise
completamente la pantalla de cristal líquido en
éste momento.
10. Presione el botón #3 para entrar todos los
parámetros arriba mencionados dentro de la
memoria del torquímetro.

ESPAÑOL
10
ELECTRONIC TORQUE WRENCH /
TORQUÍMETRO ELECTRÓNICO COMPUTORQUE

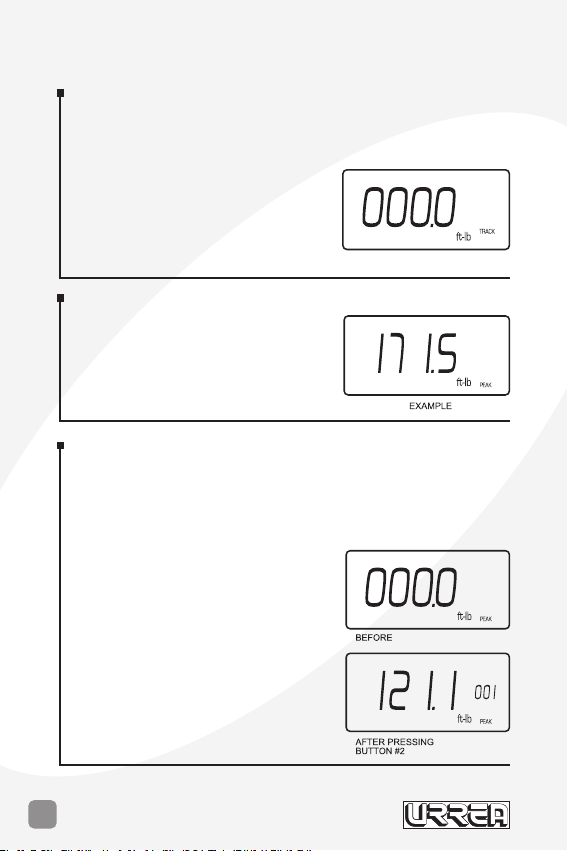

FUNCIONES ELECTRÓNICAS DEL TORQUÍMETRO
PARA USAR EN MODO DE OPERACIÓN "TRACK"
PARA USAR EN MODO DE OPERACION "PEAK"
PARA USAR LAS CARACTERÍSTICAS DE MEMORIA
EN EL MODO DE OPERACIÓN "PEAK"
1. Encienda el torquímetro y verique si está en el modo "Track".
2. Coloque el torquímetro y aplique
fuerza. El valor en la pantalla de
cristal se elevará con el torque
aplicado y disminuirá al retirar la
fuerza. De éste modo, los valores
irán hacia arriba o hacia abajo.
1. Encienda el torquímetro y verifique
si está en modo "peak".
2. Aplique una fuerza con el
torquímetro, el máximo valor de torque
será retenido en la pantalla de cristal.
1. Setup wrench to "peak" mode of operation.
2. Load the wrench to correct apply torque desired. Release the
force applied. The maximum torque (Peak) will remain on the
display.
NOTE: YOU NOW HAVE TWO OPTIONS:
A) Press button #2 (store/send) to store this
torque value into memory. The display will
clear to all zeros (000.0). The number "001"
will appear in the lower right of the display.
Repeat step 2 above and then press button
#2 (store/send) until the desired number of
applied torque values is reached.
B) Press button #1 (clear/zero) and LCD will
clear... Wrench is ready for new torque
operation. No value is stored in memory.
