Vaillant recoVAIR VAR 60/1 D User manual

recoVAIR
VAR 60/1 D
VAR 60/1 DW
zh 安装说明
cs Návod k instalaci
de Installationsanleitung
en Installation instructions
fi Asennusohjeet
sv Installationsanvisning
fr Notice d’installation
hr Upute za instaliranje
hu Szerelési útmutató
it Istruzioni per l'installazione
pl Instrukcja instalacji
pt Manual de instalação
sk Návod na inštaláciu
sl Navodila za namestitev
sq Udhëzuesi i instalimit
en Country specifics
Publisher/manufacturer
威能有限责任公司
40 号 贝尔豪森大街 雷姆沙伊德区号42859
Теl. [phone]‑0
[e-mail]
Fax [phone]‑2810
www.vaillant.de
Publisher/manufacturer
Vaillant GmbH
Berghauser Str. 40 D-42859 Remscheid
Tel. [phone]‑0
[email protected]e
Fax [phone]‑2810
www.vaillant.de

zh 安装说明 ........................................ 1
cs Návod k instalaci........................ 11
de Installationsanleitung................ 22
en Installation instructions ............ 34
fi Asennusohjeet........................... 45
sv Installationsanvisning............... 56
fr Notice d’installation................... 67
hr Upute za instaliranje .................. 78
hu Szerelési útmutató ..................... 89
it Istruzioni per
l'installazione ........................... 100
pl Instrukcja instalacji................... 111
pt Manual de instalação............... 123
sk Návod na inštaláciu ................. 135
sl Navodila za namestitev ........... 147
sq Udhëzuesi i instalimit ............... 158
en Country specifics...................... 169

内容
0020236694_04 recoVAIR 安装说明 1
安装说明
内容
1 安全性 .......................................... 2
1.1 有关操作的警告提示 ...................... 2
1.2 符合规定的用途.............................. 2
1.3 一般安全提示 ................................. 2
1.4 规定 (指令、法律、标准) ............... 3
2 文档说明....................................... 4
2.1 注意参考资料 ................................. 4
2.2 保管资料 ........................................ 4
2.3 本说明的适用范围.......................... 4
3 产品描述....................................... 4
3.1 结构................................................ 4
3.2 型号铭牌上的说明.......................... 4
3.3 CE 标识.......................................... 5
4 安装 .............................................. 5
4.1 检查装箱清单 ................................. 5
5 安装 .............................................. 5
5.1 注意对产品安装地点的要求............ 5
5.2 安装预装套件中的管子................... 5
5.3 安装外罩 ........................................ 5
5.4 准备墙壁固定框架.......................... 5
5.5 电气安装 ........................................ 6
6 调试 .............................................. 7
6.1 接通产品 ........................................ 7
7 故障排除....................................... 7
8 修理 .............................................. 8
8.1 购买备件 ........................................ 8
9 停止运行....................................... 8
9.1 使本产品暂时停止运行................... 8
9.2 使产品最终停止运行 ...................... 8
10 回收和废弃处理............................ 8
11 客户服务....................................... 9
附件 ...................................................... 10
A 技术数据..................................... 10

1安全性
2安装说明 recoVAIR 0020236694_04
1 安全性
1.1 有关操作的警告提示
与操作相关的警告提示的分级
根据潜在危险的严重性，与操作
相关的警告提示通过如下警告符
号和提示语分级：
警告符号和提示语
危险！
直接生命危险或人员重伤
危险
危险！
致命电击危险
警告！
人员轻伤危险
注意！
财产损失或环境危害风险
1.2 符合规定的用途
如果使用不当或不符合规定用途
时仍可能给用户或其它人带来人
身和生命危险，或者对本产品及
其它财产造成损害。
本产品规定只能用于居室的通
风和排气。本产品只允许和不受
室内空气影响的锅炉同时使用。
本产品只允许在安装了过滤网的
情况下运行。
本产品不适用于游泳池设备的通
风和排气。由于扬尘污染严重，
因此本产品不允许在施工阶段运
行。
符合规定的用途包括：
– 遵守产品以及所有其它设备组
件随附的使用、安装与保养说
明
– 遵守各项说明中列出的所有检
查和维护条件。
其他或超出所述范围之外的用途
均不符合规定。任何直接的商业
或工业应用也是不符合规定的。
注意！
禁止任何不当使用。
1.3 一般安全提示
1.3.1 人员资质不足造成危险
仅允许由具备相应资质的专业人
员进行以下作业：
– 安装
– 拆卸
– 安装
– 调试
– 修理
– 停止运行
▶遵守所有产品随附说明。
▶以当前技术要求操作。
▶遵守所有相关指令、标准、
法律和其他规定。
1.3.2 致命电击危险
触摸通电的组件可能造成致命电
击。
在产品上作业前：
▶通过全极关闭所有供电使产品
断电 (触点间距在 3 mm 以上
的电气保护装置，例如保险丝
或断路器)。
▶防止重新接通。

安全性 1
0020236694_04 recoVAIR 安装说明 3
▶检查产品是否断电。
1.3.3 因与利用室内空气的锅炉
同时运行而造成中毒危险
如果除了本产品外，同时还运行
采用室内空气的锅炉，则可能有
危及生命的烟气从锅炉排放到室
内。
▶不允许将本产品与采用室内空
气的锅炉同时安装。
1.4 规定 (指令、法律、标准)
▶请遵守国家规定、标准、
准则、法规和法律。

2文档说明
4安装说明 recoVAIR 0020236694_04
2 文档说明
2.1 注意参考资料
▶务必注意设备组件随附的所有使用和安
装说明。
▶请注意附件 Country Specifics 中针对所
在国家的提示。
2.2 保管资料
▶将本说明以及所有参考资料转交给设备
用户。
2.3 本说明的适用范围
本说明仅适用于：
3 产品描述
本产品是用于住宅的分散式住宅通风设备。
本住宅通风设备可以作为单独一台住宅通风
设备安装，也可以安装在一个最多由 16 台
住宅通风设备组成的系统中。
平衡通风需要至少安装两台住宅通风设备或
偶数数量的住宅通风设备。
本通风系统按照主机-从机原理工作。
住宅通风设备 VAR 60/1 D 与以下产品兼
容：
– 控制器 VAZ CPC
– 遥控装置 VAZ RC
住宅通风设备 VAR 60/1 DW 与以下产品兼
容：
– 控制器 VAZ CPCW
– 遥控装置 VAZ RCW
提示
运行住宅通风设备需要遥控装置。

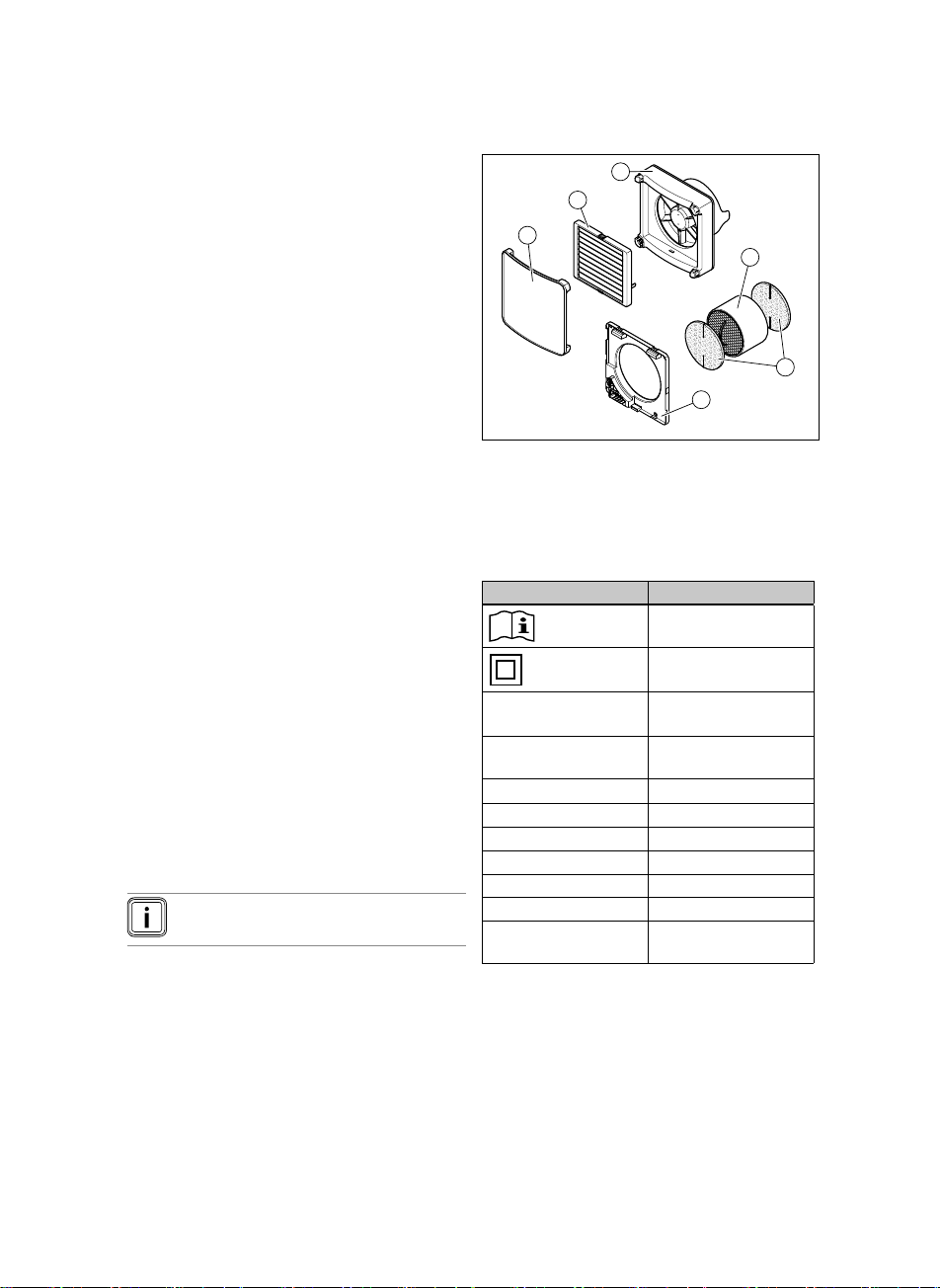

3.1 结构
1
2
3
4
5
6
1 前挡板
2 防风装置
3 带 LED 的风机单
元
4 蓄热器
5 过滤器
6 墙壁固定框架
3.2 型号铭牌上的说明
型号铭牌上的说明 含义
阅读安装和保养说
明！
防护等级 II
VAR 60/1 D
VAR 60/1 DW 型号
VAR 带热量回收的住宅通
风设备
60 最大风量，单位 m3/h
/1 设备代数
D 分散式
W 无线
PMAX 额定耗电量
VMAX 最大空气体积流量
序列号 第 7 至 16 位数字构
成货号

安装 4
0020236694_04 recoVAIR 安装说明 5
3.3 CE 标识
通过 CE 标识表明，型号铭牌所对应的各个
产品满足有关指令的基本要求。
制造商兹此声明，本说明中所描
述的无线电设备类型符合欧盟指令
2014/53/。欧盟一致性声明的完整文本
请参见以下网址：http://www.vaillant-
group.com/doc/doc-radio-equipment-
directive/.
频带：863 – 870 MHz
最大发射功率：< 25 mW
4 安装
4.1 检查装箱清单
▶检查装箱清单是否完整。
数量 内容
1 前挡板
1 防风装置
1 墙壁固定框架
1 风机单元
1 蓄热器，带两只过滤器
1 使用说明
1 安装说明
5 安装
5.1 注意对产品安装地点的要求
产品可安装在住宅、地下室、储藏室或多功
能室内，或安装在阁楼内。
▶遵守所有当前有效的国家建筑法规。
▶确保安装地点干燥且始终防冻。
▶确定安装地点时请考虑产品的声功率级
和隔声量。
– → 附件中的技术数据
▶请考虑管道的直径和距离天花板、窗户
和角落的最小间距。
5.2 安装预装套件中的管子
1. 请将预装套件中的管子装入外墙中的规
定位置。
– 同时请注意产品附带的安装说明。
2. 请确保在钻孔时不要损坏电源线和控制
电缆。
5.3 安装外罩
▶请安装外罩及其墙壁固定框架。
– 同时请注意产品附带的安装说明。
– 请使用合适的膨胀管和平头螺栓。

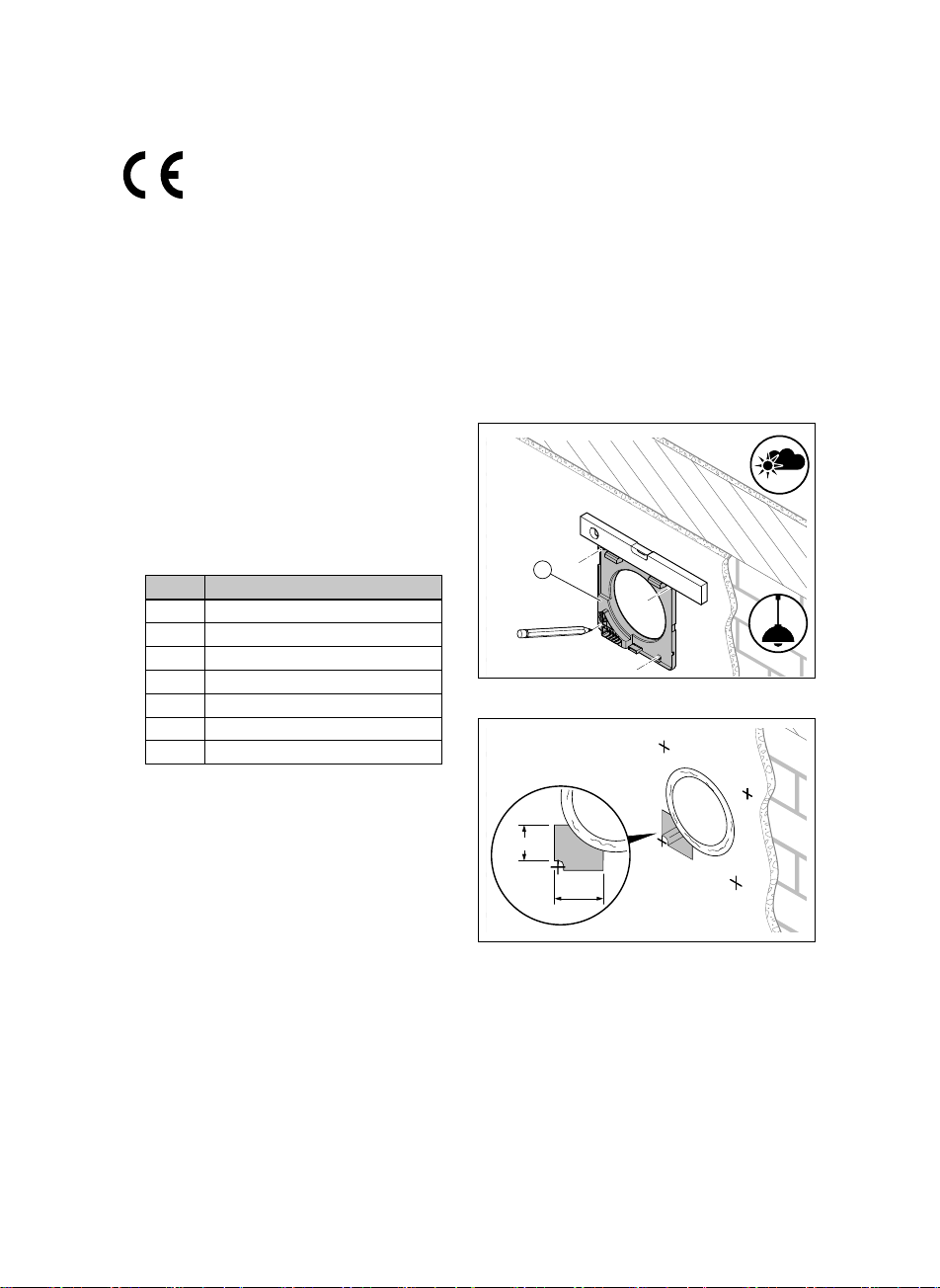

5.4 准备墙壁固定框架
6
4x
1. 请标记四个钻孔的位置。
7 cm
6,5 cm
2. 请注意用于安装电气接口和安装墙壁固
定框架的挖槽的尺寸。
3. 请注意电源线的正确暗装铺设。
4. 请注意不要损坏电源线和控制电缆。
5. 请在墙壁上钻孔。

5安装
6安装说明 recoVAIR 0020236694_04
5.5 电气安装
只允许由专业电工进行电气安装。
危险！
通电接口 (220/230 V) 造成生命
危险！
在对通电接口 (220/230 V) 进行
作业时，存在致命的电击危险。
▶执行操作之前，请断开给产
品的供电。
▶锁死供电，以防重新接通。
▶检查电源接口是否带电。
5.5.1 连接电源
注意！
错误连接引起财产损失！
错误连接 L 和 N 与控制导线
S1、S2、C1 和 C2 会损坏本产
品。
▶请注意电缆 L 和 N 是否正确
连接。
▶请将主机和所有从机上的电缆 L 和 N 与
墙壁固定框架上相应的电源端子相连。
提示
您另外可以在供电中安装双极性
的开关。
5.5.2 连接主机和从机
适用范围：VAR 60/1 D
C2C1S2S1LN C2C1S2S1LN C2C1S2S1LN C2C1S2S1LN
L
N
1 2 3 4
▶请按如下方式用控制电缆连接主机 (1)
和从机 (2)、(3)、(4)。
– 所有奇数编号的从机 ((3)、5、7 等)
同时总是与主机 (1) 的通风方向相
同。
– 所有偶数编号的从机 ((2)、(4)、6
等) 同时总是与主机 (1) 的通风方向
相反。
– 端子 S1 和 S2 在最大编号的从机上
不占用。

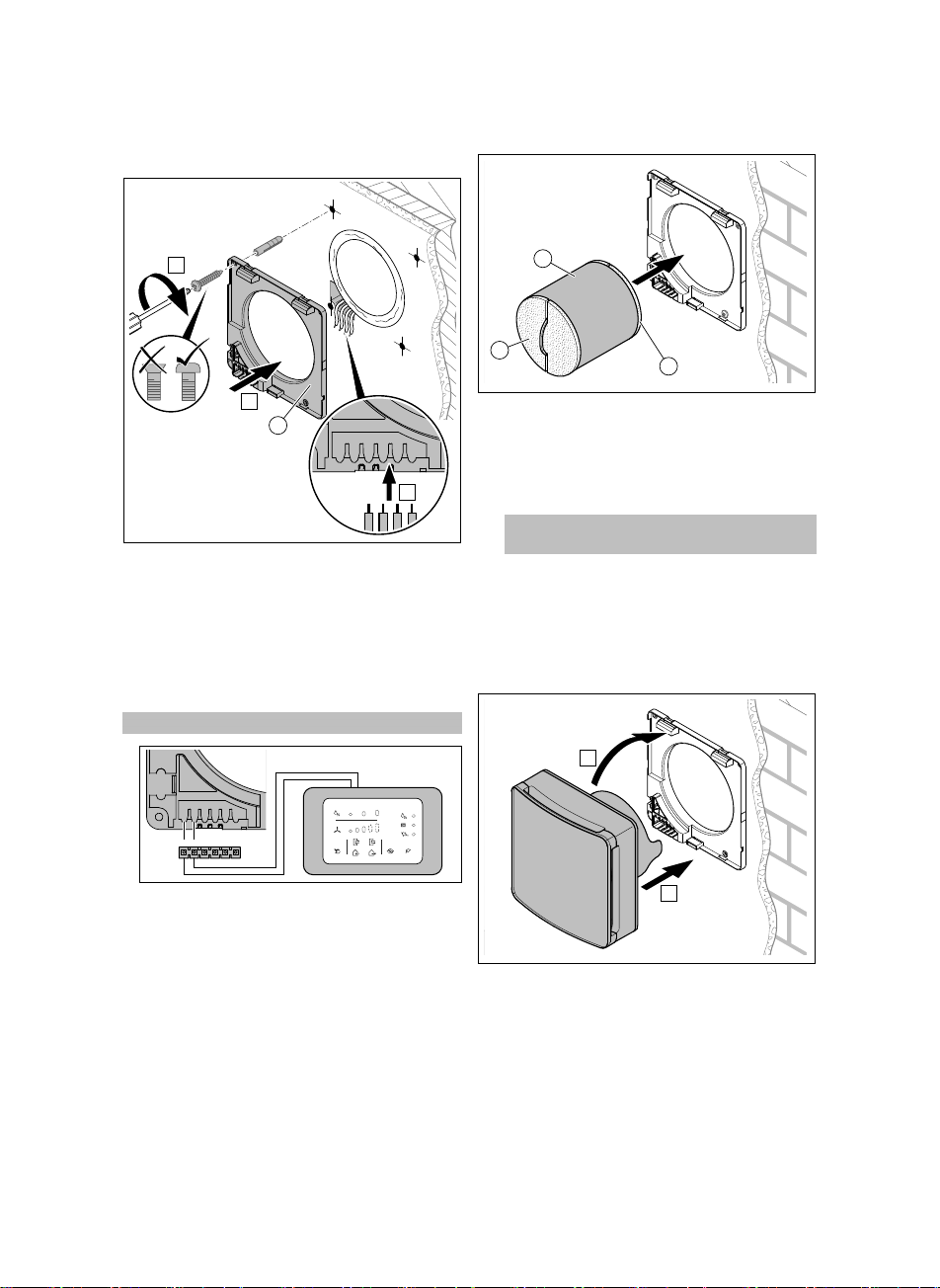

5.5.3 安装墙壁固定框架
Ø 6
Ø 5
C1C2 S1S2 L
N
C
A
B
1
4x
4x
1. 用合适的膨胀管和平头螺栓安装墙壁固
定框架 (1)。
2. 对电缆进行布线。
5.5.4 将控制器的控制电缆连接到主机
上
适用范围：VAZ CPC， VAR 60/1 D
C1C2 S1S2 LN
C1C2 S1
S2 LN
▶请将控制器的控制电缆与端子 C1 和
C2 相连。

调试 6
0020236694_04 recoVAIR 安装说明 7

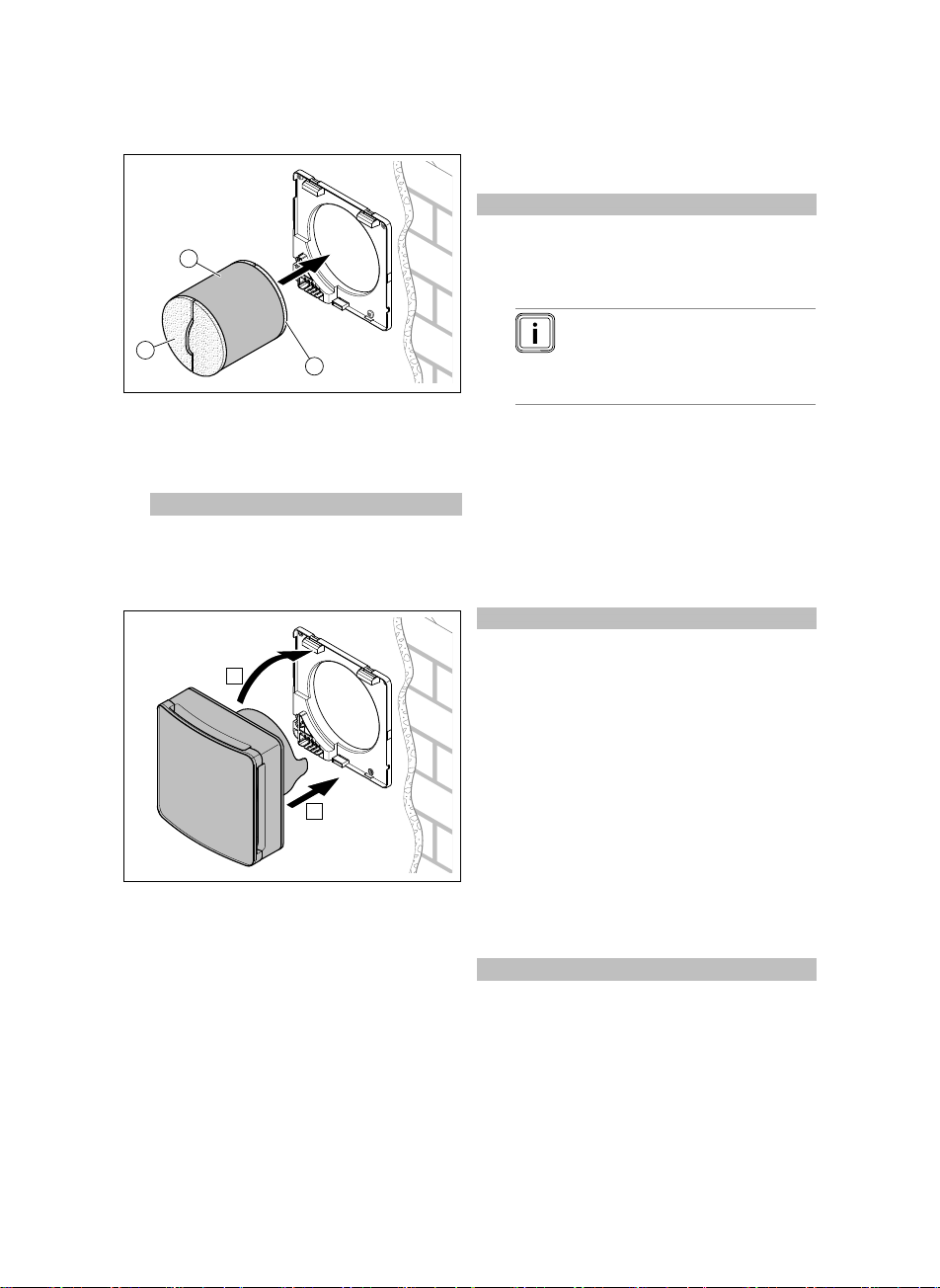

5.5.5 将蓄热器推入管子中
1
3
2
1. 在推入之前请检查蓄热器 (1) 上的拉线
安装是否牢固。
2. 请将蓄热器及已安装的过滤器 (2) 和(3)
推入管子中，大约至墙壁中心位置。
条件：安装尺寸：< 300 mm (< 11.81 in)
– 忽略内部过滤器 (3)。
– 蓄热器和拉线不得接触风机叶轮。
5.5.6 安装风机单元
A
B
1. 将风机单元及已安装好的防风装置和前
挡板安装到墙壁固定框架上。
2. 请注意在墙壁固定框架上正确建立插头
连接接触。
6 调试
6.1 接通产品
适用范围：VAR 60/1 D
▶请借助遥控装置 VAZ RC 依次初始化
系统中的全部住宅通风设备。
– 参见线控器的使用说明。
提示
使用选装的控制器 VAZ CPC
时，仅调试过程需要遥控装
置。
▶从主机开始，用开关依次接通同通风
系统内所有的住宅通风设备。如果选
装了控制器 VAZ CPC，要在接通主机
前调试该控制器。
▶通过控制器 VAZ CPC 或遥控装置
VAZ RC 接通某个运行模式和功能。
– 参见控制器和遥控装置的使用说
明。
适用范围：VAR 60/1 DW
▶借助遥控装置 VAZ RCW 将系统中
的所有住宅通风设备设置为主机或副
机。
– 参见线控器的使用说明。
▶在开关上接通通风系统内的所有住宅
通风设备。如果选装了控制器 VAZ
CPC，要将其配置为主机。
▶通过控制器 VAZ CPCW 或遥控装置
VAZ RCW 接通某个运行模式和功能。
– 参见控制器和遥控装置的使用说
明。
7 故障排除
条件：住宅通风设备不工作
▶关闭本产品。
▶请确保风机单元已正确安装在墙壁固定
框架上，并建立起插头连接。

8修理
8安装说明 recoVAIR 0020236694_04
条件：系统中连接在主机后的产品在调试时不自动配
置为从机，而是主机
▶关闭系统中的所有产品。
▶请确保风机单元已正确安装在墙壁固定
框架上，并建立起插头连接。
▶将产品重新投入运行 (→ 调试章节)。
条件：遥控装置和主机相互无通信
▶缩短无线电距离到 15 m 以下。
条件：住宅通风设备只在夜间模式下运行
▶请确保主机上未被遮住。
8 修理
8.1 购买备件
产品的原厂部件由制造商在一致性测试中一
起进行了认证。如您在维护或修理时使用其
他未认证或未允许的部件，则可能导致产品
的一致性失效且产品不再符合适用的标准。
我们强烈建议使用原厂备件，以确保产品无
故障地安全运行。您可通过本说明书背面注
明的联系地址了解可用的原厂备件。
▶如果在维护或修理时需要备件，请只使
用适用于产品的备件。
8.1.1 更换风机单元和前挡板
1. 关闭本产品。
A
B
C
2. 请拆卸风机单元。
3. 请将防风装置和前挡板从风机单元上拆
下。
4. 请更换风机单元和前挡板。
5. 请将防风装置和前挡板安装到风机单元
上。
6. 请安装风机单元及防风装置和前挡板。
8.1.2 拆卸外罩
C
B
A
▶请拆卸外罩。
9 停止运行
9.1 使本产品暂时停止运行
1. 请通过开关关闭本产品。
2. 通过全极关闭所有供电使产品断电 (例
如保险丝或断路器)。
9.2 使产品最终停止运行
1. 请通过开关关闭本产品。
2. 通过全极关闭所有供电使产品断电 (触
点间距在 3 mm 以上的电气保护装置，
例如保险丝或断路器)。
3. 拆下产品及相关组件。
10 回收和废弃处理
对包装进行废弃处理
▶规范地对包装进行废弃处理。
▶遵守所有相关规定。

客户服务 11
0020236694_04 recoVAIR 安装说明 9
11 客户服务
客户服务的联系信息请参见附件 Country
Specifics 或者我们的网站。

附件
10 安装说明 recoVAIR 0020236694_04
附件
A 技术数据
技术数据 – 一般
* 运行所需
VAR 60/1 D VAR 60/1 DW
输送量 30/45/60 m3/h 30/37,5/45/52,5/60
m3/h
功率 4.9 … 8.9 W 4.9 … 8.9 W
单位功率消耗 0.3 W/(m³/h) 0.3 W/(m³/h)
声功率级 33.8 … 45.8 dB(A) 33.8 … 45.8 dB(A)
声压级，距离 1 m 25.8 … 37.7 dB(A) 25.8 … 37.7 dB(A)
热量回收效率 85 % 85 %
防风装置打开时的隔声量 36 dB 36 dB
防风装置关闭时的隔声量 40 dB 40 dB
过滤器等级 2x G3 2x G3
频带 − 863 … 870 MHz
传送功率 − <10 mW
重量 1.5 kg 1.5 kg
室外温度* −20 … 50 ℃ −20 … 50 ℃
室外空气湿度* 0 … 100 % 0 … 100 %
技术数据 – 电气装置
VAR 60/1 D VAR 60/1 DW
电源电压 220 … 240 VAC 220 … 240 VAC
频率 50 Hz 50 Hz
最大电流负荷 38.6 mA 38.6 mA
防水保护等级 IPX4 IPX4

Obsah
0020236694_04 recoVAIR Návod k instalaci 11
Návod k instalaci
Obsah
1 Bezpečnost ................................ 12
1.1 Výstražná upozornění
související s manipulací............... 12
1.2 Použití v souladu s určením......... 12
1.3 Všeobecné bezpečnostní
pokyny ......................................... 13
1.4 Předpisy (směrnice, zákony,
vyhlášky a normy)........................ 13
2 Pokyny k dokumentaci ............... 14
2.1 Dodržování platné
dokumentace ............................... 14
2.2 Uložení dokumentace.................. 14
2.3 Platnost návodu........................... 14
3 Popis výrobku ............................ 14
3.1 Struktura ...................................... 14
3.2 Údaje na typovém štítku .............. 14
3.3 Označení CE ............................... 15
4 Montáž ....................................... 15
4.1 Kontrola rozsahu dodávky ........... 15
5 Instalace..................................... 15
5.1 Dodržování požadavků na
místo montáže výrobku................ 15
5.2 Montáž trubky ze sady pro
předběžnou instalaci.................... 15
5.3 Montáž venkovního krytu............. 15
5.4 Příprava nástěnného
upevňovacího rámu ..................... 15
5.5 Elektrická instalace...................... 16
6 Uvedení do provozu................... 18
6.1 Zapnutí výrobku........................... 18
7 Odstranění poruch ..................... 18
8 Oprava ....................................... 18
8.1 Nákup náhradních dílů................. 18
9 Odstavení z provozu .................. 19
9.1 Dočasné odstavení výrobku
z provozu ..................................... 19
9.2 Definitivní odstavení výrobku
z provozu ..................................... 19
10 Recyklace a likvidace................. 19
11 Servis ......................................... 20
Příloha .................................................. 21
A Technické údaje......................... 21

1Bezpečnost
12 Návod k instalaci recoVAIR 0020236694_04
1 Bezpečnost
1.1 Výstražná upozornění
související s manipulací
Klasifikace výstražných upo-
zornění souvisejících s mani-
pulací
Výstražná upozornění souvise-
jící s manipulací jsou pomocí
výstražných značek a signál-
ních slov odstupňována podle
závažnosti možného nebez-
pečí:
Výstražné značky a signální
slova
Nebezpečí!
Bezprostřední ohrožení
života nebo nebezpečí
závažného zranění osob
Nebezpečí!
Nebezpečí úrazu elektric-
kým proudem
Varování!
Nebezpečí lehkých zra-
nění osob
Pozor!
Riziko věcných nebo eko-
logických škod
1.2 Použití v souladu s určením
Při neodborném používání nebo
použití v rozporu s určením
může dojít k ohrožení zdraví
a života uživatele nebo třetích
osob, resp. k poškození vý-
robku a k jiným věcným ško-
dám.
Výrobek je určen výhradně pro
větrání obytných prostorů. Výro-
bek se současně smí provozo-
vat pouze společně se zdrojem
tepla nezávislým na vzduchu
v místnosti. Výrobek smí být
provozován pouze s nasaze-
nými filtry.
Výrobek není vhodný pro vě-
trání zařízení bazénů. Z důvodu
vysoké prašnosti není dovoleno
výrobek používat během sta-
vební fáze.
Použití v souladu s určením
zahrnuje:
– dodržování přiložených ná-
vodů k obsluze, instalaci
a údržbě výrobku a všech
dalších součástí systému
– dodržování všech podmínek
prohlídek a údržby uvedených
v návodech.
Jiné použití, než je popsáno
v tomto návodu, nebo použití,
které přesahuje zde popsaný
účel, je považováno za pou-
žití v rozporu s určením. Každé
přímé komerční nebo průmys-
lové použití je také v rozporu
s určením.
Pozor!
Jakékoliv zneužití či nedovo-
lené použití je zakázáno.

Bezpečnost 1
0020236694_04 recoVAIR Návod k instalaci 13
1.3 Všeobecné bezpečnostní
pokyny
1.3.1 Nebezpečí při
nedostatečné kvalifikaci
Následující práce smějí prová-
dět pouze instalatéři, kteří mají
dostatečnou kvalifikaci:
– Montáž
– Demontáž
– Instalace
– Uvedení do provozu
– Oprava
– Odstavení z provozu
▶Dodržujte všechny návody
dodané s výrobkem.
▶Postupujte podle aktuálního
stavu techniky.
▶Dodržujte všechny příslušné
směrnice, normy, zákony
a jiné předpisy.
1.3.2 Nebezpečí úrazu
elektrickým proudem
Při dotyku součástí pod napětím
hrozí nebezpečí úrazu elektric-
kým proudem.
Než začnete pracovat na vý-
robku:
▶Vypněte výrobek odpojením
všech pólů zdrojů proudu
(elektrické odpojovací zaří-
zení se vzdáleností kontaktů
nejméně 3 mm, např. pojistka
nebo výkonový spínač).
▶Zajistěte výrobek před opě-
tovným zapnutím.
▶Zkontrolujte nepřítomnost
napětí.
1.3.3 Nebezpečí otravy při
současném provozu se
zdrojem tepla závislým na
vzduchu v místnosti
Je-li výrobek provozován sou-
časně se zdrojem tepla závis-
lým na vzduchu v místnosti, mo-
hou z tohoto zdroje do prostoru
unikat životu nebezpečné spa-
liny.
▶Výrobek nesmíte instalovat
současně s topným zařízením
závislým na vzduchu v míst-
nosti.
1.4 Předpisy (směrnice,
zákony, vyhlášky a normy)
▶Dodržujte vnitrostátní před-
pisy, normy, směrnice, naří-
zení a zákony.

2 Pokyny k dokumentaci
14 Návod k instalaci recoVAIR 0020236694_04
2 Pokyny k dokumentaci
2.1 Dodržování platné dokumentace
▶Bezpodmínečně dodržujte všechny
návody k obsluze a instalaci, které jsou
připojeny ke komponentám zařízení.
▶Dodržujte příslušné vnitrostátní pokyny
v příloze Country Specifics.
2.2 Uložení dokumentace
▶Tento návod a veškerou platnou doku-
mentaci předejte provozovateli zařízení.
2.3 Platnost návodu
Tento návod k obsluze platí výhradně pro:
3 Popis výrobku
Výrobek je decentralizované ventilační
zařízení pro obytné prostory. Ventilační
zařízení pro obytné prostory lze instalovat
jako samostatné ventilační zařízení nebo
v systému s až 16 ventilačními zařízeními.
Pro vyvážené větrání musí být instalo-
vána minimálně dvě ventilační zařízení
pro obytné prostory resp. sudý počet venti-
lačních zařízení pro obytné prostory.
Ventilační systém funguje na principu
MASTER-SLAVE.
Ventilační zařízení pro obytné prostory
VAR 60/1 D je slučitelné s těmito výrobky:
– Regulátor VAZ CPC
– Dálkový ovladač VAZ RC
Ventilační zařízení pro obytné prostory
VAR 60/1 DW je slučitelné s těmito vý-
robky:
– Regulátor VAZ CPCW
– Dálkový ovladač VAZ RCW
Pokyn
Pro uvedení ventilačního zařízení
pro obytné prostory do provozu je
nutný dálkový ovladač.
3.1 Struktura
1
2
3
4
5
6
1 Přední kryt
2 Ochrana před
větrem
3 Jednotka ventilá-
toru s kontrolkou
4 Regenerátor
5 Filtr
6 Nástěnný upev-
ňovací rám
3.2 Údaje na typovém štítku
Údaje na typovém
štítku
Význam
Čtěte návod k insta-
laci a údržbě!
Třída ochrany II
VAR 60/1 D
VAR 60/1 DW Typové označení
VAR
Ventilační zařízení
pro obytné prostory
s regenerací tepla
60 Max. objem proudu
vzduchu v m3/h
/1 Generace zařízení
D Decentralizované
W Bezkabelové
Pmax Jmenovitý příkon
VMAX Max. objem proudu
vzduchu
Sériové číslo 7. až 16. číslice tvoří
číslo výrobku

Montáž 4
0020236694_04 recoVAIR Návod k instalaci 15
3.3 Označení CE
Označením CE se dokládá, že výrobky
podle typového štítku splňují základní po-
žadavky příslušných směrnic.
Výrobce tímto prohlašuje, že typ rádiového
zařízení popsaný v tomto návodu odpo-
vídá směrnici 2014/53/EU. Úplný text pro-
hlášení o shodě EU je k dispozici na této
internetové adrese: http://www.vaillant-
group.com/doc/doc-radio-equipment-di-
rective/.
Frekvenční pásmo: 863–870 MHz
Maximální vysílací výkon: < 25 mW
4 Montáž
4.1 Kontrola rozsahu dodávky
▶Zkontrolujte úplnost dodávky.
Počet Obsah
1 Přední kryt
1 Ochrana před větrem
1 Nástěnný upevňovací rám
1 Jednotka ventilátoru
1 Regenerátor se dvěma filtry
1 Návod k obsluze
1 Návod k instalaci
5 Instalace
5.1 Dodržování požadavků na místo
montáže výrobku
Výrobek lze instalovat v bytech, sklepních,
odstavných nebo víceúčelových místnos-
tech a na půdách.
▶Dodržujte aktuální platné vnitrostátní
stavební předpisy.
▶Dbejte na to, aby bylo místo montáže
suché a trvale zajištěné před mrazem.
▶Při určení místa montáže zohledněte
úroveň akustického výkonu a míru
útlumu zvuku výrobku.
– → Technické údaje v příloze
▶Zohledněte průměr trubky a minimální
vzdálenosti od stropů, oken a rohů.
5.2 Montáž trubky ze sady pro
předběžnou instalaci
1. Nasaďte trubku ze sady pro předběž-
nou instalaci na příslušném místě do
venkovní stěny.
– Dodržujte přitom návod k montáži
přiložený k výrobku.
2. Dbejte na to, abyste napájecí kabel
a řídicí kabel při vrtání stěny nepoško-
dili.
5.3 Montáž venkovního krytu
▶Namontujte venkovní kryt a jeho ná-
stěnný upevňovací rám.
– Dodržujte přitom návod k montáži
přiložený k výrobku.
– Použijte vhodné hmoždinky a šrouby
s plochou hlavou.
5.4 Příprava nástěnného
upevňovacího rámu
6
4x
1. Vyznačte místa pro čtyři vrtací otvory.

5 Instalace
16 Návod k instalaci recoVAIR 0020236694_04
7 cm
6,5 cm
2. Dbejte na rozměry pro otvor k instalaci
elektrických připojení a k montáži ná-
stěnného upevňovacího rámu.
3. Dbejte na správnou instalaci napáje-
cích kabelů pod omítkou.
4. Zajistěte, aby napájecí kabely a řídicí
kabely nebyly poškozeny.
5. Vyvrtejte otvory do stěny.
5.5 Elektrická instalace
Elektroinstalaci smí provádět pouze speci-
alizovaný elektrikář.
Nebezpečí!
Nebezpečí ohrožení života
u připojení pod napětím
(220/230 V)!
Při práci na vodivých připoje-
ních (220/230 V) hrozí nebez-
pečí ohrožení života v důsledku
úrazu elektrickým proudem.
▶Před zahájením prací vy-
pněte přívod proudu k vý-
robku.
▶Přívod proudu zajistěte proti
opětovnému zapnutí.
▶Zkontrolujte, zda jsou pří-
pojky bez napětí.
5.5.1 Připojení napájení
Pozor!
Věcné škody v důsledku špat-
ného připojení!
Při záměně připojení L a N s ří-
dicími vedeními S1, S2, C1
a C2 dojde k poškození vý-
robku.
▶Dbejte na správné připojení
kabelů L a N.
▶U jednotky MASTER a u všech jednotek
SLAVE spojte kabely L a N s přísluš-
nými svorkami pro napájení na nástěn-
ném upevňovacím rámu.
Pokyn
Do napájení můžete instalovat
dodatečný dvoupólový spínač.
5.5.2 Spojení jednotek MASTER
a SLAVE
Platnost: VAR 60/1 D
C2C1S2S1LN C2C1S2S1LN C2C1S2S1LN C2C1S2S1LN
L
N
1 2 3 4
▶Spojte jednotky MASTER (1)
a SLAVE (2),(3),(4) následně
řídicími kabely.
– Všechny jednotky SLAVE s lichými
čísly ((3), 5, 7 atd.) mají vždy sou-
časně stejný směr ventilace jako
MASTER (1).
– Všechny jednotky SLAVE se
sudými čísly ((2),(4), 6 atd.) mají
vždy současně opačný směr
ventilace než MASTER (1).
– Svorky S1 a S2 zůstávají u jed-
notky SLAVE s nejvyšším číslem
volné.

Instalace 5
0020236694_04 recoVAIR Návod k instalaci 17
5.5.3 Montáž nástěnného
upevňovacího rámu
Ø 6
Ø 5
C1C2 S1S2 L
N
C
A
B
1
4x
4x
1. Namontujte nástěnný upevňovací rám
(1) vhodnými hmoždinkami a šrouby
s plochou hlavou.
2. Připojte kabely.
5.5.4 Připojení řídicího kabelu
regulátoru k jednotce MASTER
Platnost: VAZ CPC, VAR 60/1 D
C1C2 S1S2 LN
C1C2 S1
S2 LN
▶Spojte řídicí kabel regulátoru se svor-
kami C1 a C2.
5.5.5 Zasunutí regenerátoru do trubky
1
3
2
1. Před zasunutím zkontrolujte pevnost
tažného kabelu na regenerátoru (1).
2. Regenerátor s již namontovanými filtry
(2) a(3) zasuňte do trubky zhruba do
poloviny stěny.
Podmínky: Montážní rozměr: < 300 mm
(< 11,81 in)
– Vypuštění vnitřního filtru (3).
– Regenerátor a tažný kabel se ne-
smějí dotýkat oběžného kola ventilá-
toru.
5.5.6 Montáž jednotky ventilátoru
A
B
1. Namontujte jednotku ventilátoru s již
namontovanou ochranou před větrem
a předním panelem na nástěnný upev-
ňovací rám.
2. Dbejte na vytvoření řádného kontaktu
konektorového spoje na nástěnném
upevňovacím rámu.

6Uvedení do provozu
18 Návod k instalaci recoVAIR 0020236694_04
6 Uvedení do provozu
6.1 Zapnutí výrobku
Platnost: VAR 60/1 D
▶Pomocí dálkového ovladače iniciali-
zujte VAZ RC postupně všechna ven-
tilační zařízení pro obytné prostory
v systému.
– Viz návod k obsluze dálkového
ovladače.
Pokyn
Při použití volitelného regu-
látoru VAZ CPC je dálkový
ovladač nutný pouze pro uve-
dení do provozu.
▶Počínaje jednotkou Master zapněte
spínačem postupně všechna ven-
tilační zařízení pro obytné prostory
v systému. Je-li k dispozici volitelný
regulátor VAZ CPC, musí být uveden
do provozu před zapnutím jednotky
Master.
▶Regulátorem VAZ CPC nebo dálko-
vým ovladačem VAZ RC nastavte
druh provozu a funkce.
– Viz návod k obsluze regulátoru
nebo dálkového ovladače.
Platnost: VAR 60/1 DW
▶Pomocí dálkového ovladače
VAZ RCW nastavte všechna ven-
tilační zařízení pro obytné prostory
v systému jako Master nebo Slave.
– Viz návod k obsluze dálkového
ovladače.
▶Spínačem zapněte všechna ventilační
zařízení pro obytné prostory v sys-
tému. Je-li k dispozici volitelný regulá-
tor VAZ CPCW, musí být nakonfiguro-
ván jako jednotka Master.
▶Regulátorem VAZ CPCW nebo dálko-
vým ovladačem VAZ RCW nastavte
druh provozu a funkce.
– Viz návod k obsluze regulátoru
nebo dálkového ovladače.
7 Odstranění poruch
Podmínky: Ventilační zařízení pro obytné prostory
nefungují
▶Vypněte výrobek.
▶Zajistěte, aby byla jednotka ventilátoru
správně namontována na nástěnný
upevňovací rám a byl vytvořen kontakt
konektorového spoje.
Podmínky: Výrobky, které jsou v systému připojeny
za jednotkou MASTER, se při uvedení do provozu
nekonfigurují jako SLAVE, ale jako MASTER.
▶Vypněte všechny výrobky v systému.
▶Zajistěte, aby byla jednotka ventilátoru
správně namontována na nástěnný
upevňovací rám a byl vytvořen kontakt
konektorového spoje.
▶Uveďte výrobek znovu do provozu
(→ Kap. Uvedení do provozu).
Podmínky: Dálkový ovladač a jednotka MASTER
spolu nekomunikují
▶Zkraťte rádiovou vzdálenost na méně
než 15 m.
Podmínky: Ventilační zařízení pro obytné prostory
pracují pouze v nočním režimu
▶Zajistěte, aby jednotka MASTER nebyla
zakrytá.
8 Oprava
8.1 Nákup náhradních dílů
Originální díly výrobku byly certifikovány
výrobcem v souladu s ověřením shody.
Používáte-li při údržbě nebo opravě jiné,
necertifikované, resp. neschválené díly,
může dojít k zániku souladu výrobku, který
tak již neodpovídá platným normám.
Důrazně doporučujeme, abyste používali
originální náhradní díly výrobce, protože
je tím zaručen bezporuchový a bezpečný
provoz výrobku. Informace o dostupných
