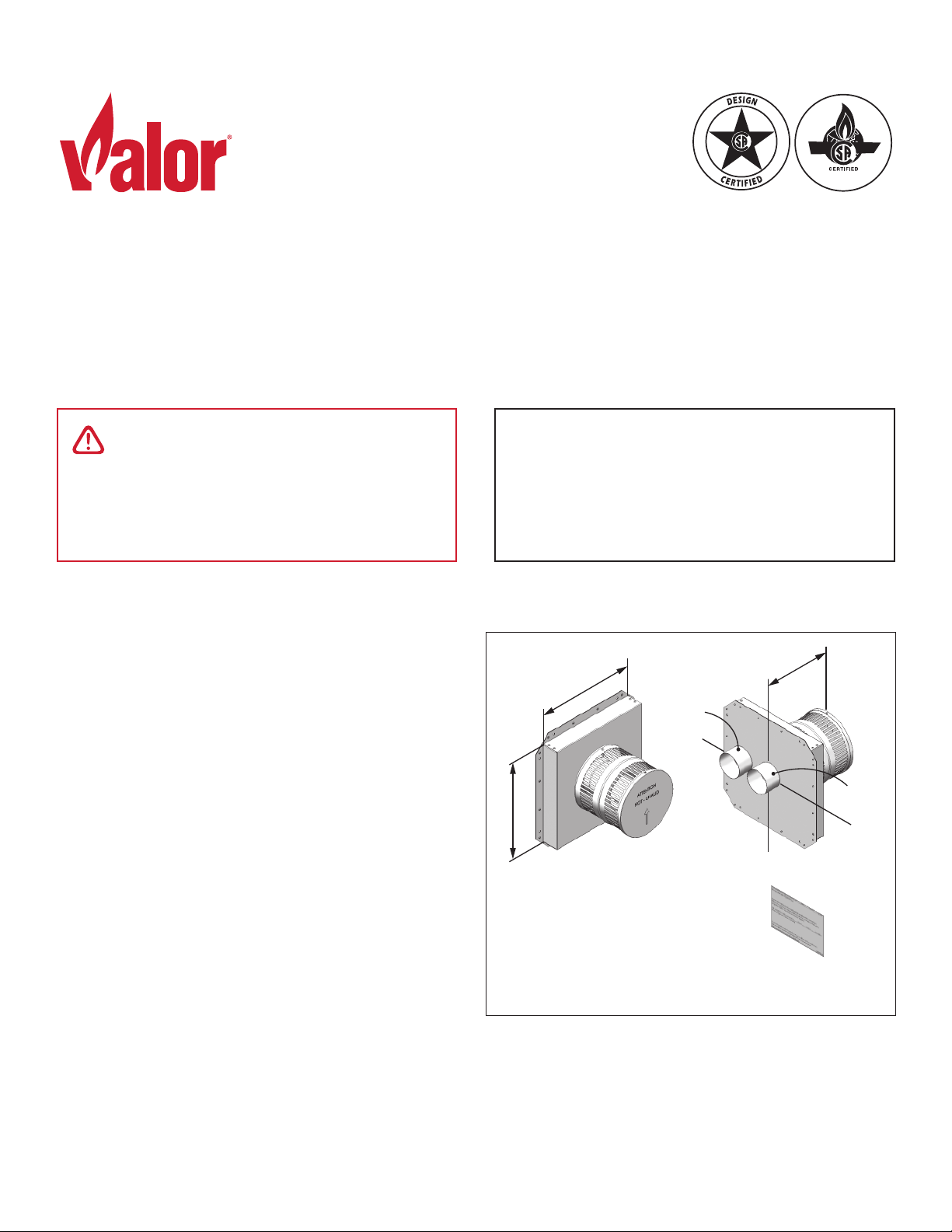

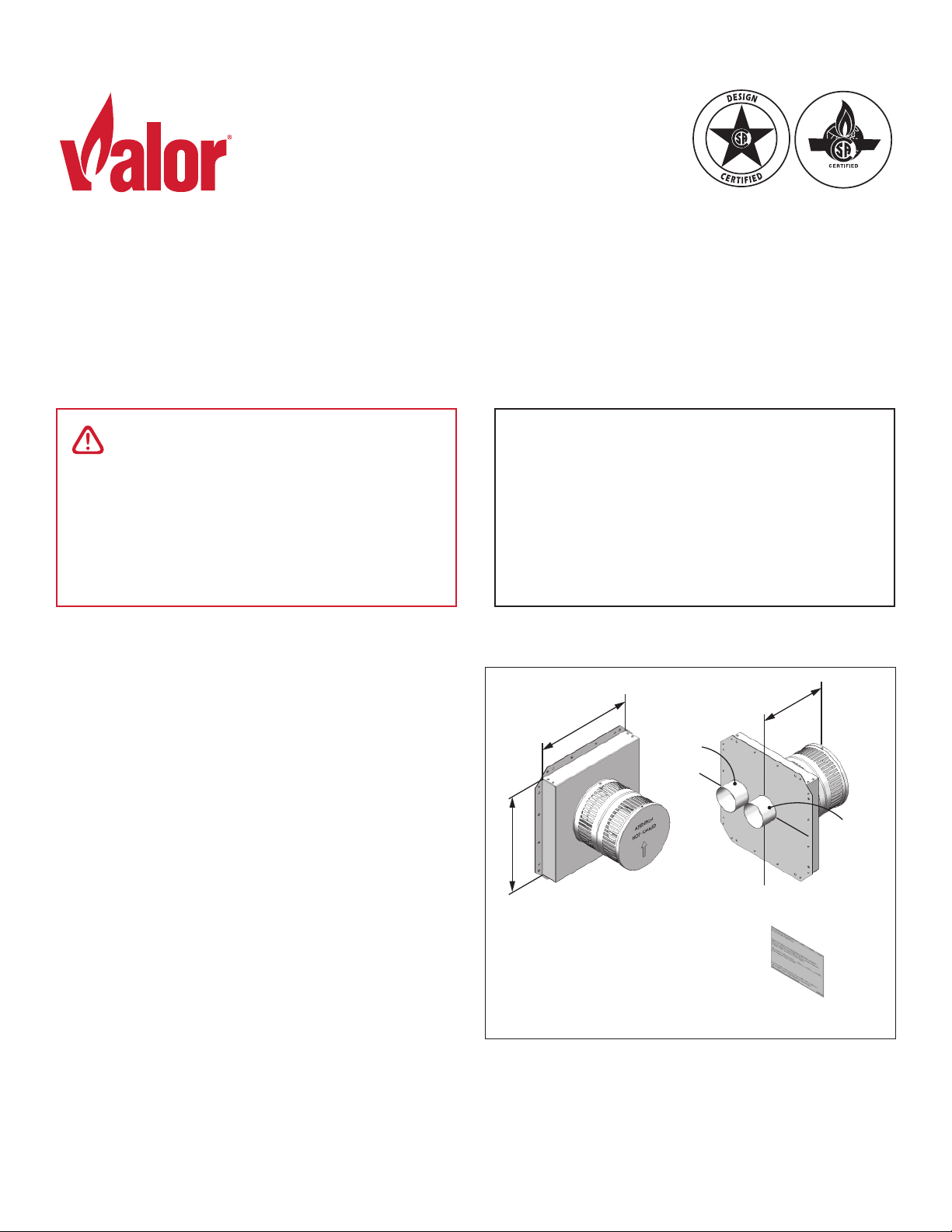

Valor 720SWK User manual

1
Note: This kit must be installed or serviced
by a qualified installer, service agency
or gas supplier. These instructions are
to be used in conjunction with the main
installation instructions for the above
listed models.
Overview
The 720SWK Sidewall Co-Linear Terminal Kit allows ap-
proved Valor units listed above only to be vented using
approved 3-inch flexible vent liners to penetrate an ex-
isting masonry solid-fuel burning fireplace and connect
to 720SWK horizontal termination rather than a vertical
termination at the top of the chimney.
530 models. 530IN/IP model fireplaces will also require
a 556CLA Co-Linear Adapter. 530 model fireplaces do
not require de-rating. This kit cannot be used with the
530CSK Coal effect fuel bed.
739-72ILN/ILP models. Use of this kit requires the stan-
dard 739-72ILN/ILP fireplace to be modified by remov-
ing the inlet air restrictors only. No derating is necessary
with this model.
RF24JDN/JDP with RA24CL models. Use of this kit
requires a RF24JD firebox with a RA24CL Co-linear Vent
Plate. Note: The vent restrictor plates located within inlet
collar of the co-linear vent plate will need to be adjust-
ed—see RF24JD installation section of this manual.
1000KN/KP models. Use of this kit requires a 1000CLA
Co-Linear Adapter.
4004476-07
© 2020, Miles Industries Ltd. All rights reserved.
Sidewall Co-Linear Terminal Kit
Use ONLY with Valor following heater models:
Portrait 530IN/IP, 530INI/IPI, G3 739-72, Retrofire RF24JD, H3 1000K
(cannot be used with 530CSK Coal effect models)
For Valor heater G3 models 739M, use 720SWK-M kit.
For Valor heater G3.5 and G4 models 700, 780 and 785, use 720SWK-M2 kit.
INSTALLATION INSTRUCTIONS
720SWK
WARNING
If these instructions are not followed
exactlly, a fire or explosion may result
causing property damage, personal
injury or loss of life.
Please leave this manual with the homeowner.
Sidewall terminal
Front Rear
12”
12”
8-1/2”
3”
intake
3”
exhaust
Kit content
Conversion label—
739-72 units only
Kit Contents
• Sidewall terminal 4004410
• Conversion labels 4004509
(739-72 units only) (1 NG, 1 LPG)

2

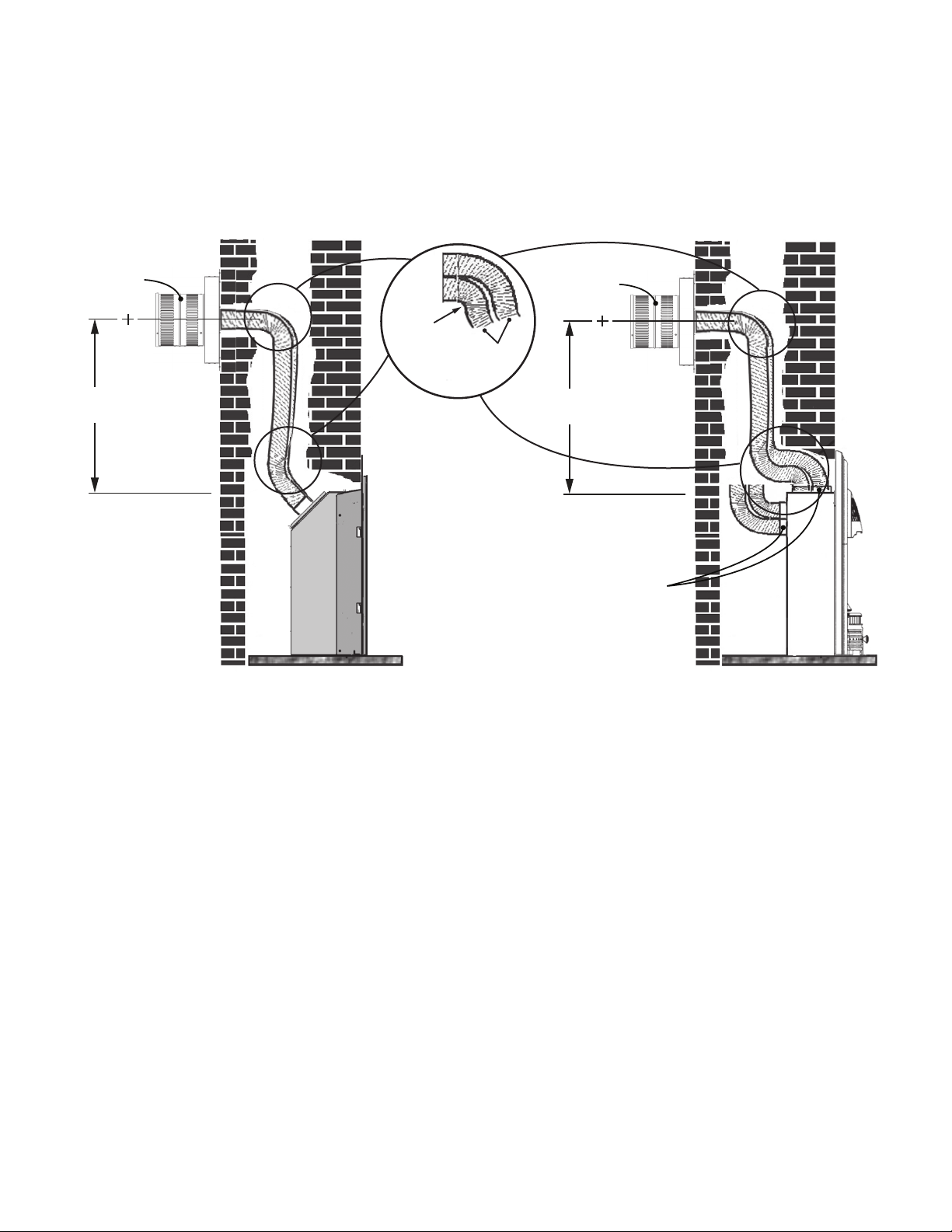

Min. 3’-0”
*Max. 5’-0”
*Beyond 5’-0”, the sidewall terminal may be
used but will require restrictors. See 530 section
further in this manual.
720SWK
Terminal
Min. 3’-0”
*Max. 5’-0”
*Beyond 5’-0”, the sidewall terminal may be
used but will require restrictors. See 530 section
further in this manual.
May be used with
top or rear outlet
(requires 556CLA
Co-Linear Adapter)
720SWK
Terminal
3”Liners
3” min.
Bend
Radius
530INI/IPI fireplaces
Cannot be used with 530CSK—Coal effects
fuel bed
530IN/IP fireplaces
Cannot be used with 530CSK—Coal effects
fuel bed
530INI/IPI + 530IN/IP Portrait Fireplaces

3

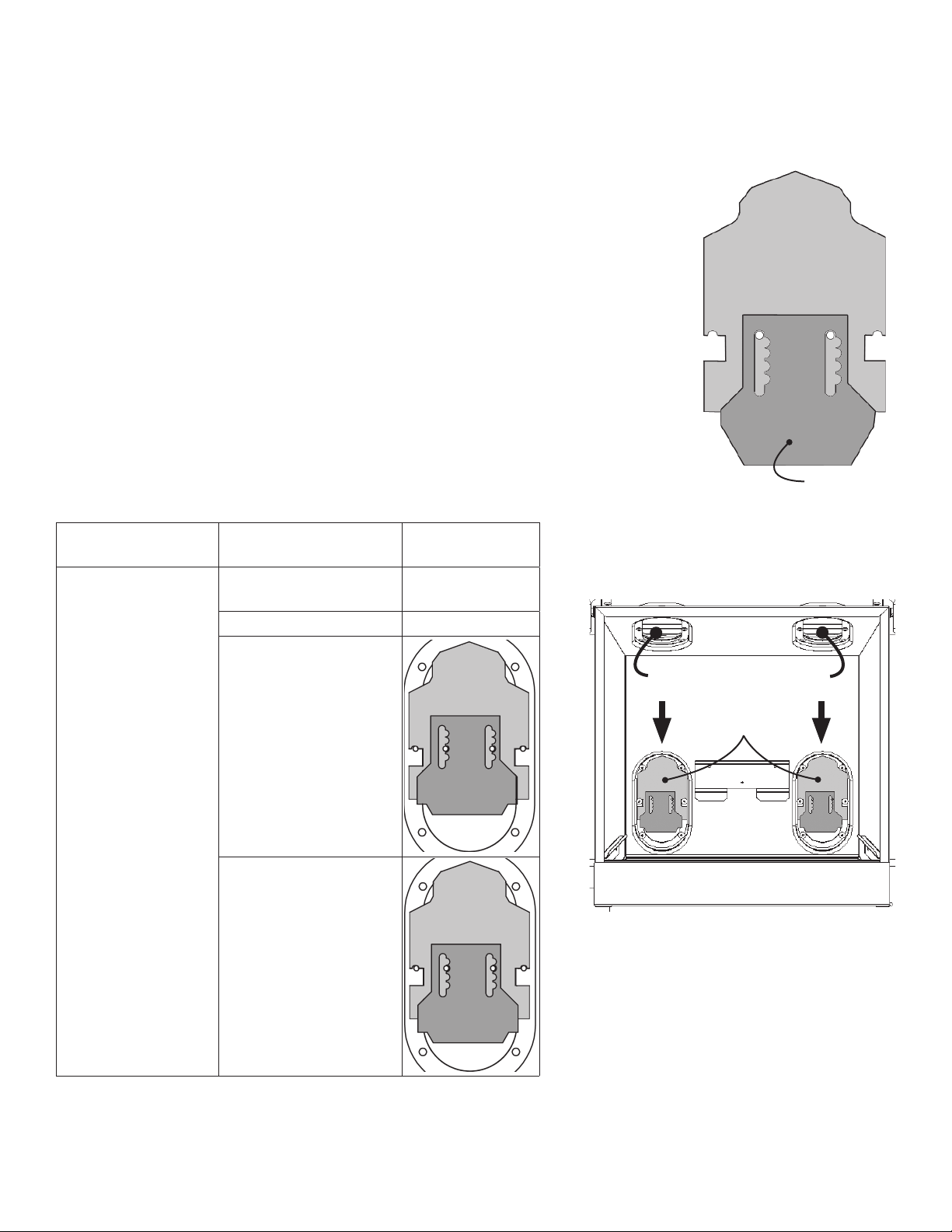

Attaching Air Restrictors—
Appliances with more than 5’-0” Vertical Vent Rise Only
No restrictors are required for appliances which that have less than 5’-0” vertical run.
If installing an appliance which has less than 5’-0” vertical vent pipe rise, ignore this
stage.
Two restrictors, like the one shown right, are supplied with each 530 engine unit. The
restrictors cover part of the inlet air openings in the firebox rear wall on each side of
the brick support. Do NOT install the restrictors in the roof of the firebox!
Each restrictor is assembled with an adjustable piece which can be moved to different
positions depending of the vent configuration. See the table below to find out which
position is optimal for each type of installation.
• To fit the restrictors, loosen the two center screws of the left and right inlet ports.
Place the restrictor assembly under the screw heads and tighten the center screws.
• To set the adjustable restrictor piece, loosen the two screws, position the adjustable
piece according to the diagram below and tighten the screws. Adjustable
piece
DO NOT INSTALL HERE!
INSTALL HERE
Air Restrictor
Install restrictors in the inlet air openings
in the firebox rear wall behind the rear
log support.
Vent terminal Vertical vent pipe run Use restrictor
setting
Horizontal sidewall
co-linear 720SWK
Logs/Rocks/
Driftwood*
Less than 5’-0” No restrictor
Between 5’-0” and 8’-0”
More than 8’-0”
*530CSK—Coal effects fuel bed cannot be installed with 720SWK
530INI/IPI + 530IN/IP Portrait Fireplaces

4

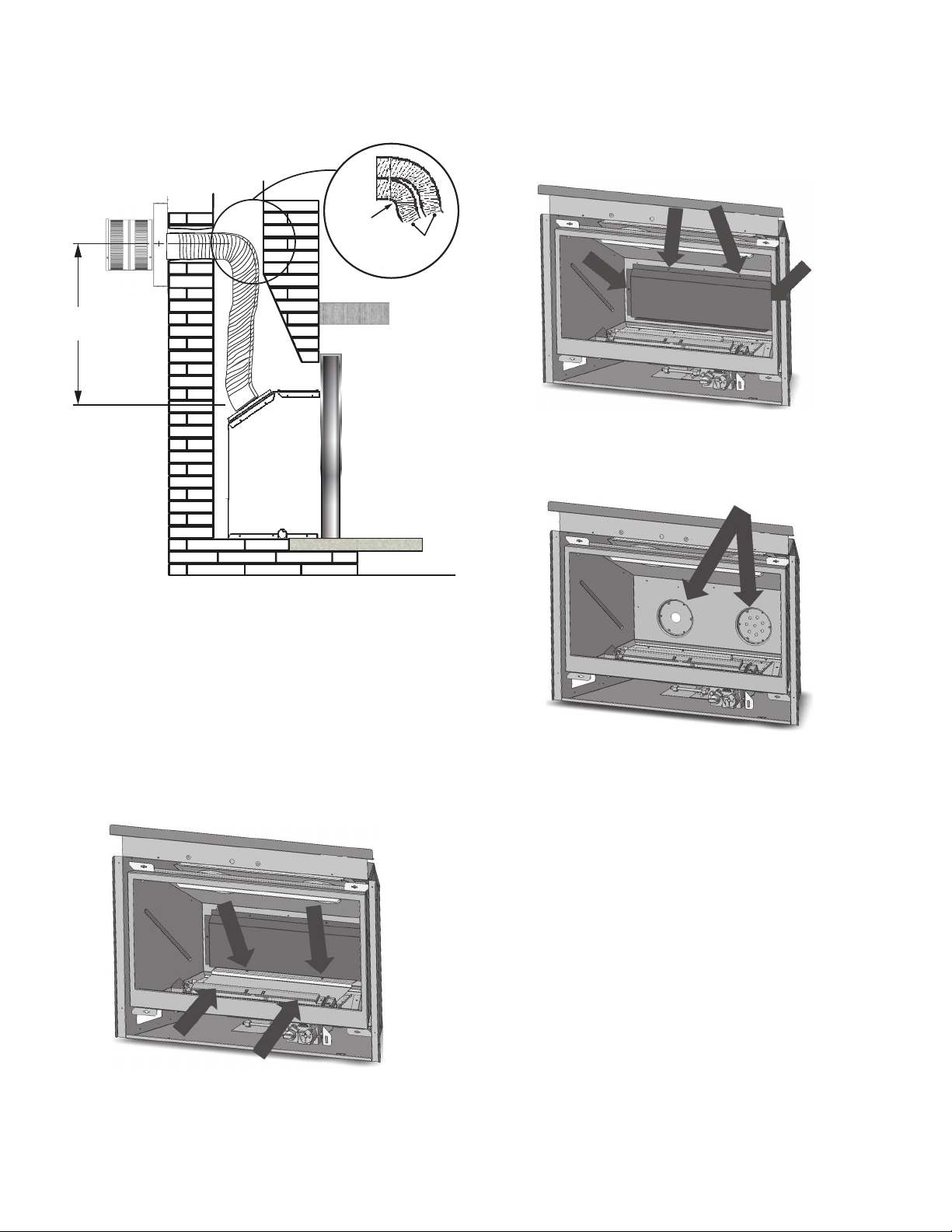

Min. 3’-0”
*Max. 10’-0”
*Beyond 10’-0”, the sidewall terminal may be used without
removing restrictors.
3”Liners
3” min.
Bend
Radius

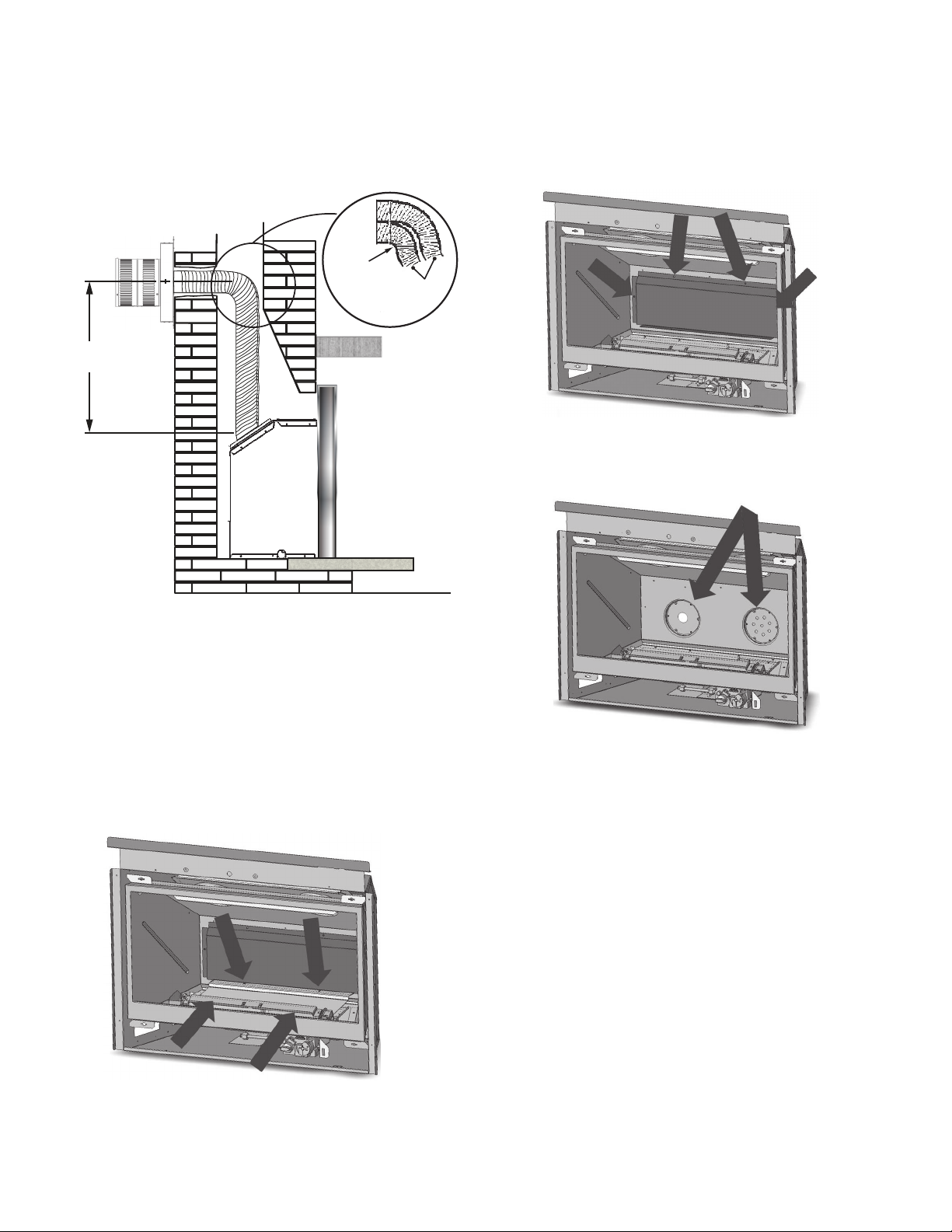

739-72 Fireplaces
Modify the appliance (NG and LPG units)
This procedure may be done before or after installing
the appliance into the masonry cavity.
1. Remove the inlet air restrictor discs.
a. Remove rear log support held in place by two
screws at the rear and two on front tags behind
burner rail.
b. Remove air duct held in place by two screws at
the top and one screw on each side.
c. Remove two restrictor discs held in place by
three fixing screws of the six visible (remove
every second screw).
d. Reinstall air duct and log support.
739-72ILN/ILP G3 Fireplaces

5
RF24JDN/JDP with RA24CL ONLY
Air Restrictors Position
In vent plate, reset (open-up) air restrictors for
installations where vertical vent rise is between
3 and 5 feet.
For installations over 5 feet, leave restrictors in
supplied position (mid-point).
Release 4 screws and push restrictors outward
to open up vent. Tighten screws.
RF24JD fireplaces with
RA24CL—Co-linear vent plate ONLY
Min. 3’-0”
*Max. 5’-0”
*Between 3’ and 5’ fully open restrictors.
Beyond 5’-0”, the sidewall terminal may be
used but leave restrictors opened at mid-point
as supplied.
720SWK
Terminal
3”Liners
3” min.
Bend
Radius
Mid-point
Fully open
RF24JD Retrofire Fireplaces

6

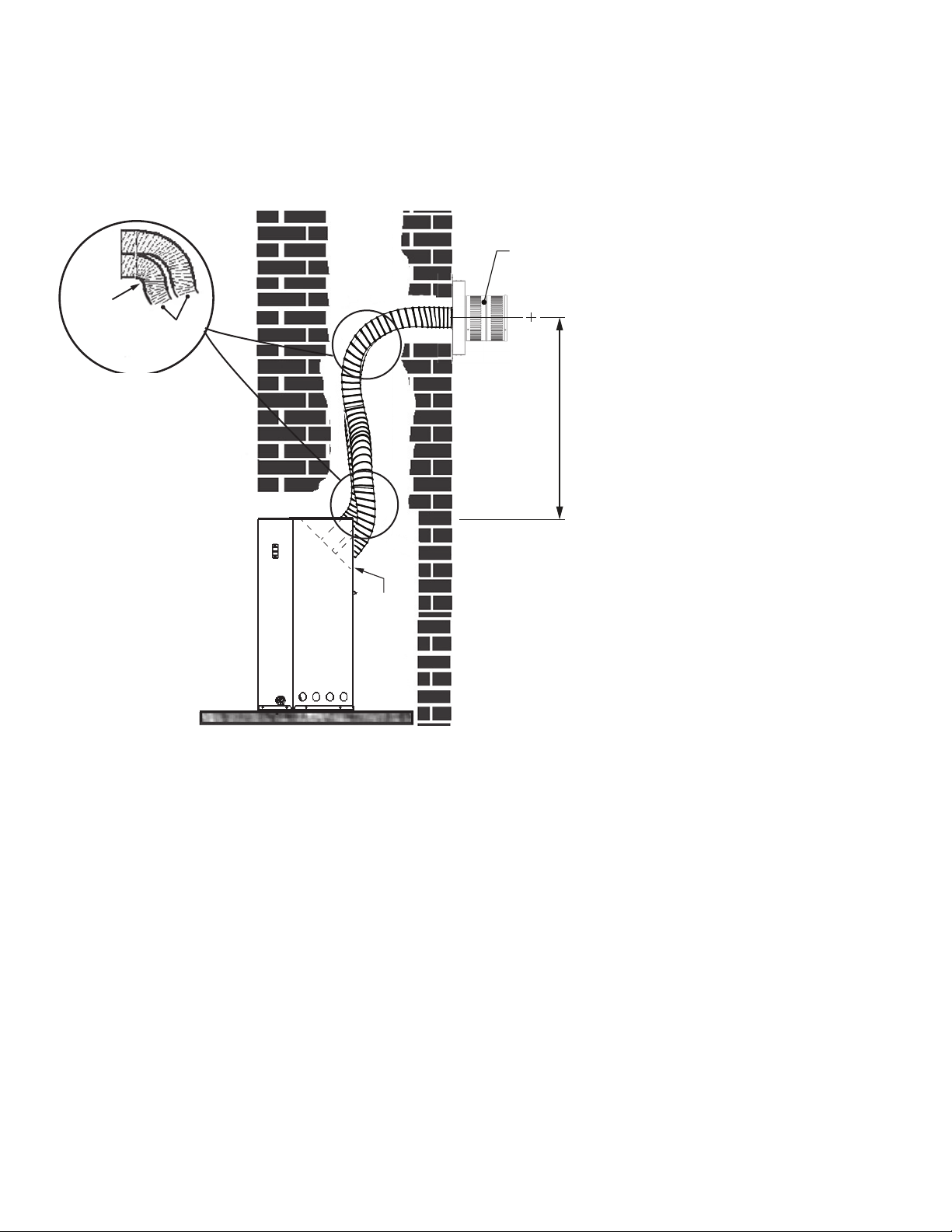

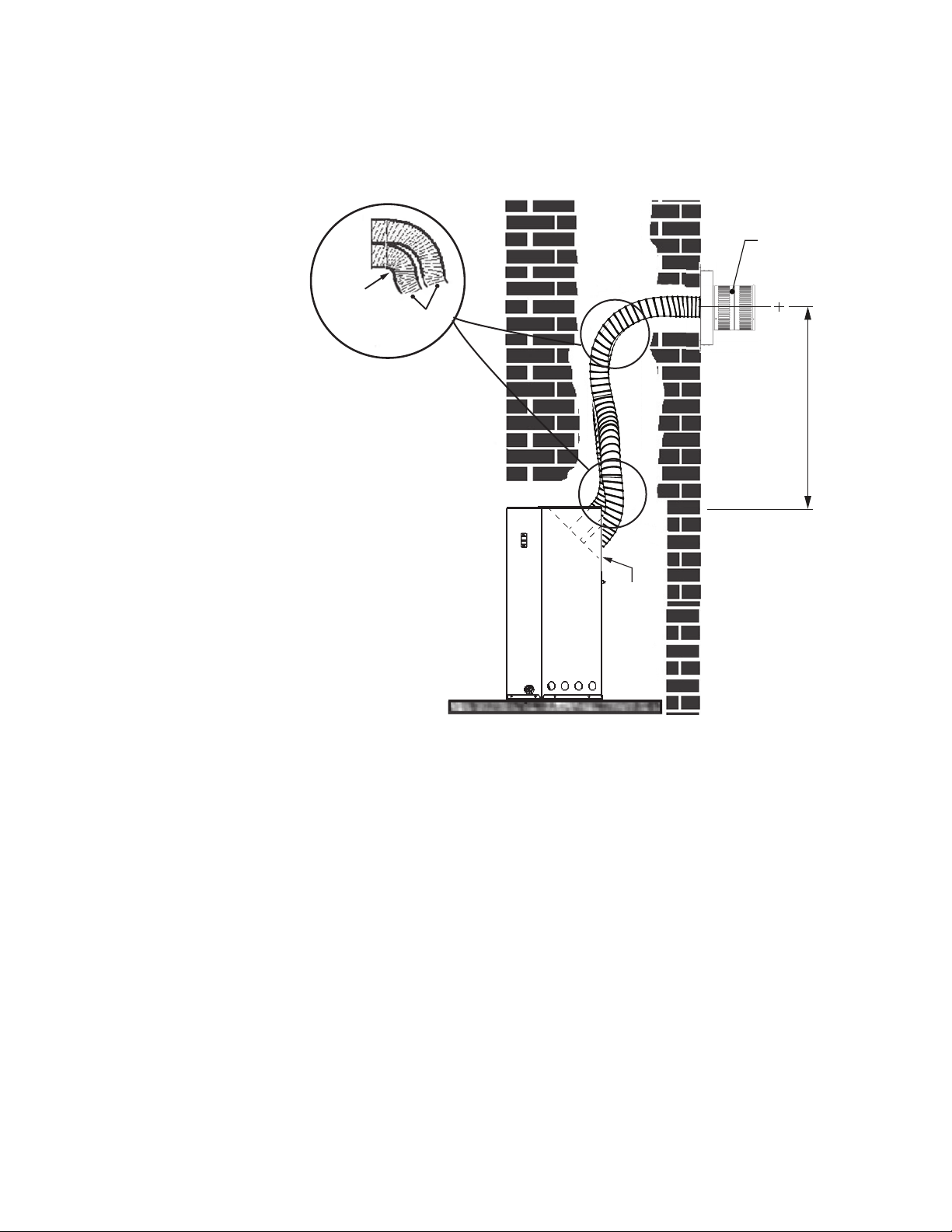

1000K fireplaces with
1000CLA—Co-linear Adapter ONLY
1000K H3 Fireplaces
Min. 3’-0”
*Max. 10’-0”
*Beyond 10’-0”, the sidewall terminal may be
used but may require restrictors.
720SWK
Terminal
1000CLA
Co-Linear
Adapter
3”Liners
3” min.
Bend
Radius

7
Apply warning plate supplied with replace
to inside of existing masonry replace
Prepare existing masonry fireplace
A few points must be considered before inserting the
gas fireplace into an existing fireplace cavity. Verify
the structural integrity of the existing fireplace before
installing the gas insert and liners. Components that are
bolted or screwed on such as dampers or baffles may
be removed to accommodate the installation of the gas
fireplace. Check with local authorities if in doubt.
Clean Fireplace and Chimney
Have the chimney swept and the fireplace cavity
including ash dumps and clean-outs cleaned before
installing the gas fireplace and vent liners. Any creosote
or soot residue remaining in the fireplace cavity chimney
or clean-out may cause odors or stains once the gas
fireplace is installed. Consult with chimney sweep for
information on how best to clean.
Existing Dampers
Dampers in masonry fireplaces must be fixed open and
may remain in place.
Gas Line Routing
Plan the routing of the gas line before proceeding.
See Dimensions section of the heater installation
manual for detailed location of gas inlet. Also, take into
consideration whether or not a fan or shut-off valve will
interfere when planning routing of the gas line.
Existing Glass Doors and Wire Screens
Existing glass doors must be permanently removed
prior to installing the gas fireplace.
Combustible Mantels
Combustible mantel clearances must conform to those
required for the original solid-fuel fireplace into which
the gas fireplace is being installed.
Attach Conversion Plate to Existing Fireplace
739-72, RF24JD: supplied loose with appliance;
530: supplied with 556CLA;
1000K: supplied with 1000CLA
Attach the “This fireplace has been converted...” label to
the existing fireplace using screws or other mechanical
means and store any removed parts in back of the
existing fireplace for future use.

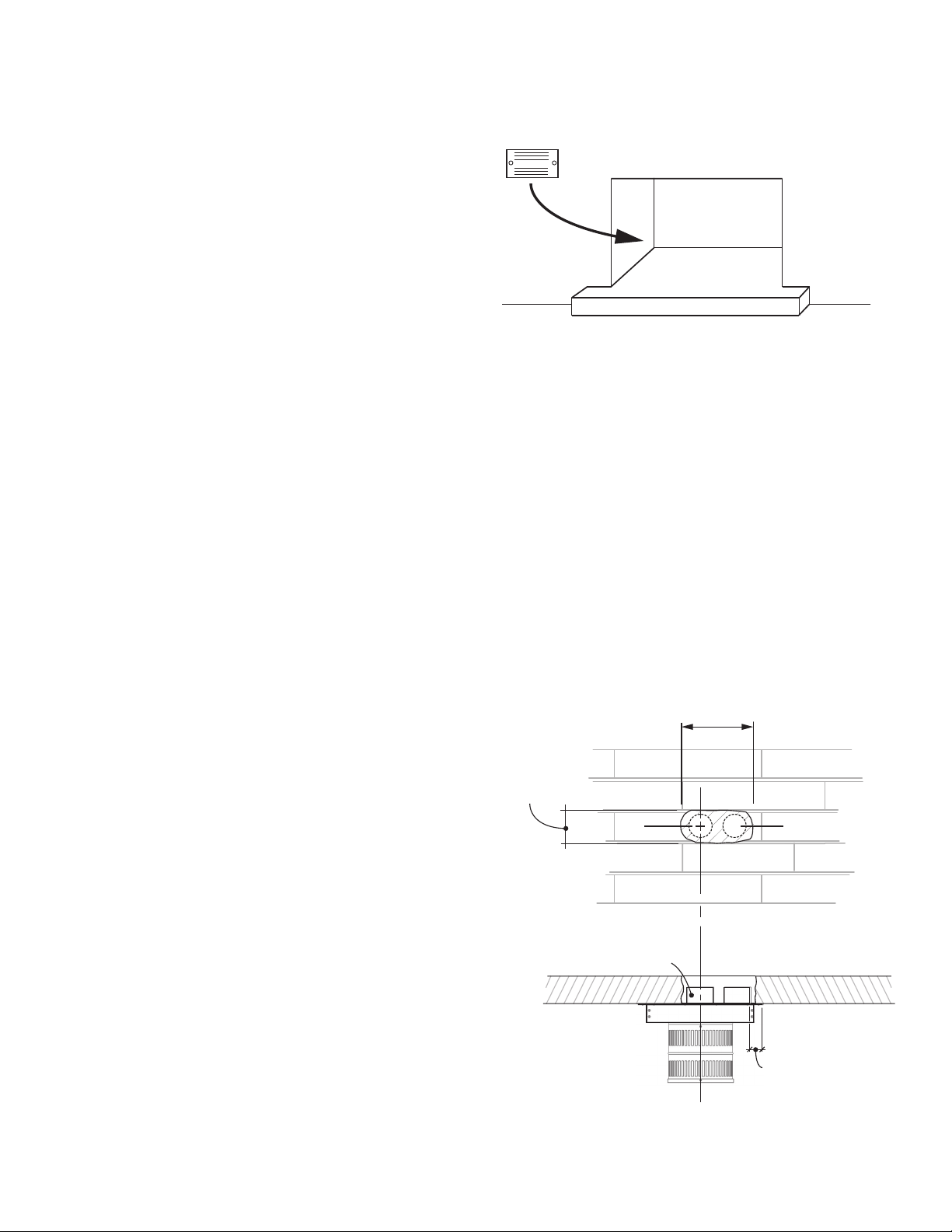

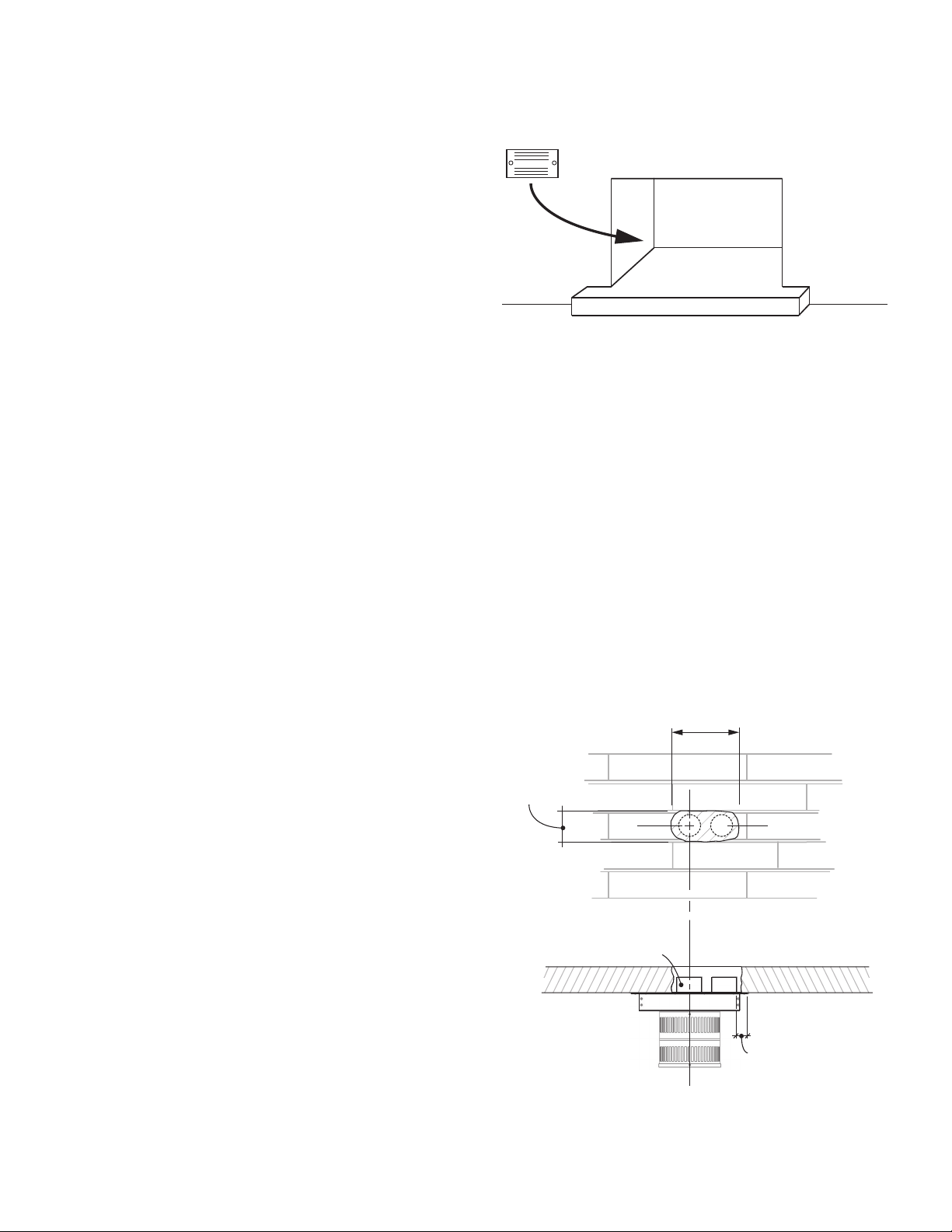

Exterior view
Note: Limited
overlap of 1-1/2”
between collar and
mounting ange
Exhaust
Approx 3-1/2”
Approx 7-1/2”
Top view
Install terminal
Considerations
• Intake and exhaust liners must correspond between
heater and sidewall termination.
• Ensure liners do not sag and are not crimped when
installing.
• Do not bend liners less than 3” radius.
1. Carefully drill or chisel a hole at the appropriate
height into the outside wall of the fireplace using the
diagram shown below as a guide.
Alternately, a standard cast iron chimney clean-out
frame may be used to frame the hole and the cover
or door stored in the fireplace cavity for future.
Installation

8
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
2. Rough-in approved 3-inch aluminum flex liners
through the existing fireplace damper and leave
enough protruding through the hole in the exterior
masonry to connect terminal.
3. Connect the liners to the sidewall terminal using
minimum 3 sheet metal screws per liner. Note which
liner is the exhaust.
4. Fasten the sidewall terminal to the masonry chimney
using screws and anchors (not supplied). Note the
asymmetrical overlap of the hole for the liners
when mounting the terminal. Seal the flanges of the
terminal to the masonry using silicone sealant.
5. Carefully pull any excess liner down within the
existing fireplace cavity ensuring the liners do not sag
and are not crimped or torn.
6. Connect the liners to the collars on fireplace using 3
screws per liner or gear clamps. Ensure the exhaust
liner is connected to the exhaust collar.

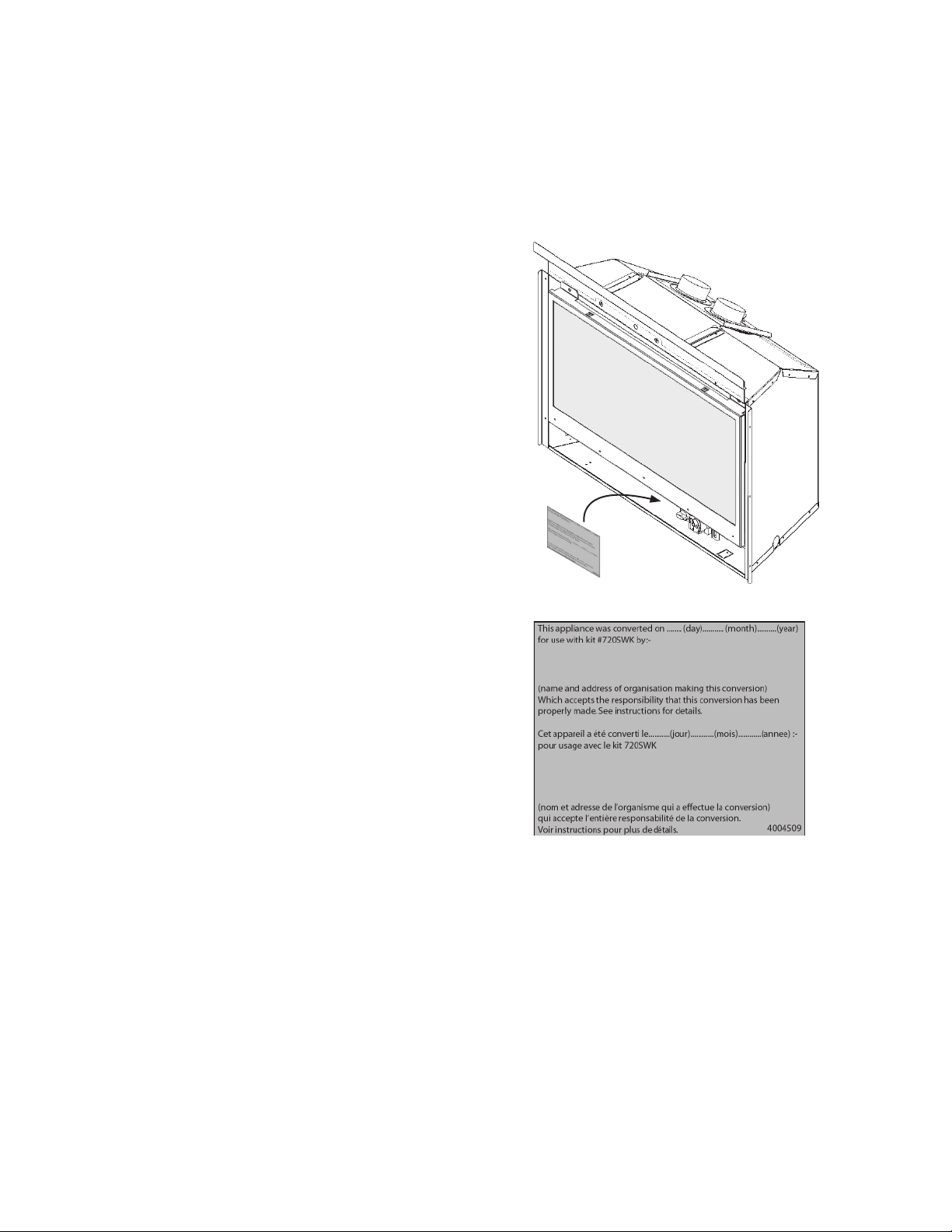

Apply conversion label to sheet metal base
as close as possible to rating plate
Conversion label 4004509—apply to all 739-
72 units (NG and LPG)
7. 530 & RF24J models. Proceed to step 8.
739-72ILN/ILP models. Once installed, apply the
conversion label provided with this kit to the bottom
floor of the appliance as close as possible to the
rating plate.
8. Continue with the fireplace installation according to
the manual provided with the fireplace.
Installation

9
Note : Cette trousse doit être installée et
entretenue par un installateur qualifié,
une agence de service certifiée ou un
fournisseur de gaz. Ces instructions
doivent être utilisées conjointement avec
les instructions d’installation des foyers
mentionnés ci-dessus.
AVERTISSEMENT
Si les instructions fournies dans le
présent guide ne sont pas suivies
à la lettre, un feu ou une explosion
pourraient résulter et causer des
dommages matériels, des blessures
ou la mort.
Veuillez laisser ce guide avec le propriétaire.
Sidewall terminal
Front Rear
12”
12”
8-1/2”
3”
entrée
3”
sortie
(exhaust)
Contenu de la trousse
Avant Arrière
Sortie murale colinéaire
Contenu
• Sortie d’évacuation murale 4004410
• Étiquettes de conversion 4004509
(foyers 739-72 seulement) (1 NG, 1 LPG)
Sortie d’évacuation colinéaire murale
Utilisez SEULEMENT avec les foyers Valor suivants :
Portrait 530IN/IP, 530INI/IPI, G3 739-72, Retrofire RF24JD et H3 1000K
(Ne peut être utilisé avec le lit de combustion Effet charbons 530CSK)
Pour les foyers Valor G3 739M, utilisez la Sortie 720SWK-M.
Pour les foyers Valor G3.5 et G4 700, 780 et 785, utilisez la Sortie 720SWK-M2.
GUIDE D’INSTALLATION
720SWK
Étiquette de conversion—
modèles 739-72 seulementy
Concept
La Sortie d’évacuation colinéaire murale 720SWK permet
l’évacuation au mur pour les foyers certifiés indiqués
ci-dessus par raccord à conduits flex de 3 pouces
certifiés, pénétrant un foyer de maçonnerie existant
à combustibles solides et se branchant à la sortie
d’évacuation horizontale 720SWK plutôt qu’une sortie
verticale sur la cheminée.
Foyers 530. Les foyers 530IN/IP exigent également
un Raccord colinéaire 556CLA. La puissance nominale
(deration) n’a pas besoin d’être réduite pour les foyers
530. Notez que la sortie 720SWK ne peut pas être
utilisée sur les foyers utilisant les Charbons 530CSK.
Foyers 739-72ILN/ILP. L’utilisation de cette sortie exige
que le foyer standard 739-72ILN/ILP soit modifié en
enlevant les restricteurs d’air seulement. La puissance
nominale n’a pas besoin d’être réduite pour ces modèles.
Foyers RF24JDN/JDP avec RA24CL. L’utilisation de
cette sortie exige que le foyer RF24JN soit installé avec
la Plaque d’évent co-linéaire RA24CL. Notez que les
restricteurs dans la buse d’évent devront être ajustés—
voir la section d’installation du RF24JD de ce guide.
Foyers 1000KN/KP. L’utilisation de cette sortie exige le
Raccord colinéaire 1000CLA.

10
Min. 3 pi
*Max. 5 pi
*À plus de 5 pieds, la sortie murale peut être
utilisée mais le foyer exige des restricteurs
d’air. Consultez la section 530 de ce guide.
Sortie
720SWK
Min. 3 pi
*Max. 5 pi
*À plus de 5 pieds, la sortie murale peut être
utilisée mais le foyer exige des restricteurs
d’air. Consultez la section 530 de ce guide.
Peut être utilisé avec
évent dessus ou arrière
(exige Raccord
colinéaire 556CLA)
Sortie
720SWK
Conduits
de 3”
Rayon de
courbe
minimum
de 3”
Foyers 530INI/IPI
Ne peut pas être utilisé avec le lit de
combustion Effet Charbon 530CSK
Foyers 530IN/IP
Ne peut pas être utilisé avec le lit de
combustion Effet Charbon 530CSK
Foyers Portrait 530INI/IPI + 530IN/IP

11
Fixation des contrôleurs d’air—
Foyers avec évacuation verticale de plus de 5 pieds seulement
Les contrôleurs d’air ne sont pas nécessaires pour les installations à évacuation
verticale de moins de 5 pieds. Si vous installez l’appareil avec une évacuation verticale
de moins de 5 pieds, ignorez cette étape.
Deux contrôleurs d’air comme celui montré à droite sont fournis avec chaque foyer 530.
Les contrôleurs d’air couvrent une partie des entrées d’air de la paroi arrière de la boîte
de foyer de chaque côté du support de panneau arrière. Ne PAS installer les contrôleurs
d’air dans la paroi supérieure de la boîte de foyer!
Les contrôleurs d’air possèdent une pièce réglable pouvant être ajustée selon la
configuration d’évacuation. Consultez le tableau ci-dessous pour voir quelle est la
position optimale pour chaque type d’installation.
• Pour fixer le contrôleur, dévissez les deux vis du centre des entrées d’air. Placez le
contrôleur sous les têtes de vis et reserrez les vis.
• Pour ajuster la pièce réglable, déserrez les deux vis, réglez la pièce selon l’illustration
appropriée ci-dessous et reserrez les vis. Pièce
réglable
Contrôleur d’air
Sortie d’évacuation Conduit vertical Réglage du
contrôleur d’air
Sortie colinéaire
murale 720SWK
bûches/pierres/
bois de grève*
Moins de 5 pieds Pas de restricteur
Entre 5 et 8 pieds
Plus de 8 pieds
Installez les contrôleurs dans les
entrées d’air sur la paroi arrière de la
boîte de foyer derrière le support de
bûche arrière.
NE PAS INSTALLER ICI!
INSTALLEZ ICI
*Lit de combustion Charbons—530CSK ne peut pas être
utilisé avec 720SWK
Foyers Portrait 530INI/IPI + 530IN/IP

12
Modifiez l’appareil (appareils NG et LPG)
Cette procédure peut être faite avant ou après l’instal-
lation de l’appareil dans la cavité de maçonnerie.
1. Enlevez les disques de restriction d’air.
a. Enlevez le support de bûche tenu en place par
deux vis à l’arrière et deux sur les languettes
derrière le brûleur.
Min. 3 pi
*Max. 10 pi”
*À plus de 10 pieds, la sortie murale peut être utilisée sans
enlever les restricteurs d’air.
Conduits
de 3”
Rayon de
courbe
minimum
de 3”
Foyers 739-72ILN/ILP
Foyers G3 739-72ILN/ILP
b. Enlevez la canalisation d’air tenue en place par
deux vis en haut et une vis de chaque côté.
c. Enlevez les deux disques de restriction d’air
tenus en place par trois vis de fixation parmis
les six visibles (enlevez une vis sur deux).
d. Réinstallez la canalisation d’air et le support de
bûche.

13
Position des restricteurs d’air
Dans la plaque d’évent, “ouvrez” les restricteurs
d’air pour les installations où l’élévation verticale
est entre 3 et 5 pieds.
Pour les installations de plus de 5 pieds, laissez les
restricteurs tels qu’ils sont, ouverts à moitié.
Dévissez 4 vis et poussez les restricteurs vers
l’extérieur pour ouvrir l’évent. Resserrez les vis.
Foyers RF24JD avec Plaque d’évent co-
linéaire RA24CL SEULEMENT
Min. 3’-0”
*
Max. 5’-0”
* Entre 3 et 5 pieds, ouvrez les restricteurs.
À plus de 5 pieds, la sortie au mur peut être
utilisée mais laissez les restricteurs ouverts à
moitié tel que fournis.
Sortie
720SWK
Conduits
de 3”
Rayon de
courbe
minimum
de 3”
Ouvert à
moitié
Ouvert
complètemetn
Foyers Retrofire RF24JD

14
Foyers 1000K avec
Raccord colinéaire 1000CLA SEULEMENT
Min. 3’-0”
*Max. 10’-0”
*À plus de 10’-0”, la sortie murale peut être utilisée
mais un restricteur d’air peut être exigé dans le foyer.
Sortie
d’évacuation
720SWK
Raccord
colinéaire
1000CLA
Conduits
de 3”
Rayon de
courbe
minimum
de 3”
Foyers H3 1000K

15
Appliquez la plaque d’avertissement fournie avec
le foyer à l’intérieur du foyer de maçonnerie existant
Préparez le foyer de maçonnerie existant
Certains points sont à considérer AVANT D’INSTALLER
le foyer à gaz dans l’âtre d’un foyer existant. Vérifiez
l’intégrité de la structure du foyer existant avant
d’installer le foyer à gaz et les conduits souples. Les
pièces vissées ou boulonnées, tel que les registres ou
les déflecteurs, peuvent être enlevés pour facitliter
l’installation du foyer à gaz. En cas de doute, vérifiez
avec les autorités locales.
Nettoyage du foyer et de la cheminée
Procédez au ramonage de la cheminée et au nettoyage
de l’âtre du foyer incluant le bac à cendres et la trappe
à ramoner avant d’installer le foyer à gaz et les conduits
souples. Les résidus de créosote et de suie dans l’âtre
de la cheminée ou dans la trappe à ramoner peuvent
causer des odeurs désagréables ou tacher les surfaces
environnantes une fois le foyer à gaz installé. Consultez
un ramoneur pour connaître le meilleur moyen
d’effectuer le nettoyage.
Registres existants
Les registres des foyers de maçonnerie peuvent
demeurer en place mais ils doivent être fixés de façon
permanente en position ouverte.
Parcours de la conduite de gaz
Planifiez le parcours de la conduite de gaz avant de
commencer. Voir le détail de la position d’entrée de gaz
à la section Dimensions du guide d’installation fourni
avec l’appareil. Également, considérez l’interférence
possible que l’installation d’un ventilateur ou d’un
robinet de sûreté peuvent avoir avec la parcours de
la conduite de gaz.
Portes de verre et pare-étincelles existants
Les portes de verre doivent être enlevées complètement
avant d’installer le foyer à gaz.
Manteaux de cheminée combustibles
Les dégagements pour les manteaux de cheminée
combustibles doivent être conformes aux dégagements
requis pour le foyer original à combustibles solides dans
lequel le foyer à gaz est installé.
Fixez la plaque de conversion au foyer existant
739-72 et RF24JD : fournie avec le foyer
530: fournie avec le 556CLA
1000: fournie avec le 1000CLA
Fixez la plaque de conversion « Ce foyer a été
converti...b» au foyer existant à l’aide de vis ou autre
moyen mécanique et remisez les pièces non-utilisées
derrière le foyer pour utilisation future.
Vue du mur extérieur
Note : chevauchement
limité de 1 po 1/2”
entre la buse et la
bordure de montage
Sortie
(exhaust)
Approx 3-1/2”
Approx 7-1/2”
Vue du haut
Installez la sortie colinéaire
Considérations
• Les conduits d’entrée d’air et d’évacuation doivent
correspondre aux buses du foyer et de la sortie
murale d’évacuation.
• Assurez-vous que les conduits souples ne se coincent
ou ne s’affaissent pas lors de l’installation.
• Ne pas courbez les conduits souples d’un rayon
excédant trois pouces.
1. Percez soigneusement ou découpez au ciseau
à pierre un trou à la hauteur requise sur le mur
extérieur du foyer à l’aide du schéma ci-dessous.
Alternativement, le cadre d’une porte de ramonage
en fonte peut être utilisé pour encadrer le trou et la
porte elle-même peut être remisée dans la cavité du
foyer pour usage ultérieur.
Installation

16
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
2. Faites une installation préliminaire des conduits
souples de 3 pouces homologués en les passant par
le registre existant et à travers le trou percé dans
le mur extérieur de maçonnerie en prenant soin
de laisser assez de longueur à l’extérieur pour le
raccordement à la sortie murale.
3. Raccordez les conduits à la sortie murale et fixez-les
à l’aide d’au moins 3 vis à métal par conduit. Notez
quel conduit est celui de l’évacuation.
4. Fixez la sortie murale au mur de maçonnerie de
la cheminée utilisant des vis et vis d’ancrage (non
fournies). Notez le chevauchement assymétrique du
terminal sur le trou pour les conduits lorsque vous
fixez la sortie.
5. Tirez soigneusement tout excès de conduits vers
l’intérieur de la cheminée en vous assurant que les
conduits ne sont pas affaissés, coincés ou déchirés.
6. Raccordez les conduits aux buses du foyer à l’aide de
3 vis par conduits ou colliers de serrage à engrenage.
Assurez-vous que le conduit d’évacuation est
raccordé à la buse d’évacuation.
7. Foyers 530 et RF24JD. Passez à l’étape 8.
Foyers 739-72ILN/ILP. Une fois l’installation
complétée, appliquez les étiquettes de conversion
appropriées fournies avec cette trousse sur la paroi
de base de l’appareil le plus près possible de la
plaque d’identification du foyer.
8. Continuez l’installation du foyer tel qu’indiqué dans le
guide d’installation fourni avec le foyer.
Étiquette de conversion 4004509—appliquez à
tous les foyers 739-72 (NG et LPG)
Collez l’étiquette de conversion à la
paroi de base le plus près possible
de la plaque d’identification
Installation
