Valor STONEFIRE SF10BL User manual

4000829/05 1
SF10BL/12BR
STONEFIRE INNER FRAME KIT
INSTALLATION INSTRUCTIONS
CSA approved for use only with
Valor Model 530 Heater and a StoneFire mantel
1. GENERAL
The ‘Kit’ consists of a set of black sheet metal panels used to extend the perimeter size of the engine to
accommodate StoneFire mantels, with the addition of an inner cast iron removable frame.
Kit contents
FOR ENGINE CONFIGURATIONS AND VENTING,
REFER TO MAIN INSTALLATION BOOKLET SUPPLIED WITH ENGINE
FOR MANTEL INSTALLATION,
REFER TO INSTALLATION BOOKLET SUPPLIED WITH MANTEL KIT
Kit content
TM
Note: This kit must be installed or serviced by a qualified installer, service agency or the gas supplier. These
instructions are to be used in con
j
unction with the main installation instructions for the above listed model.
WARNING: If the information in these instructions is not followed exactly, a fire or explosion may
result causing property damage, personal injury or loss of life.
Complete assembly: Mantel, fireplace, frame kit

4000829/05 2
This kit is designed to use with the StoneFire mantels.
SMTR StoneFire Traditional Mantel
SMCL StoneFire Classic Mantel
SMCO StoneFire Contemporary Mantel

4000829/05 3
Note:
These instructions are in addition to installation instructions supplied with Valor 530
firebox unit.
Any framing construction must be clear of standoffs (fig 1-2).
•A non-combustible hearth is not
necessary in front of this appliance.
•The 530 fireplace is approved to install
directly on wood sub-flooring.
•Any framing construction must be
clear of standoffs (fig 1-2).

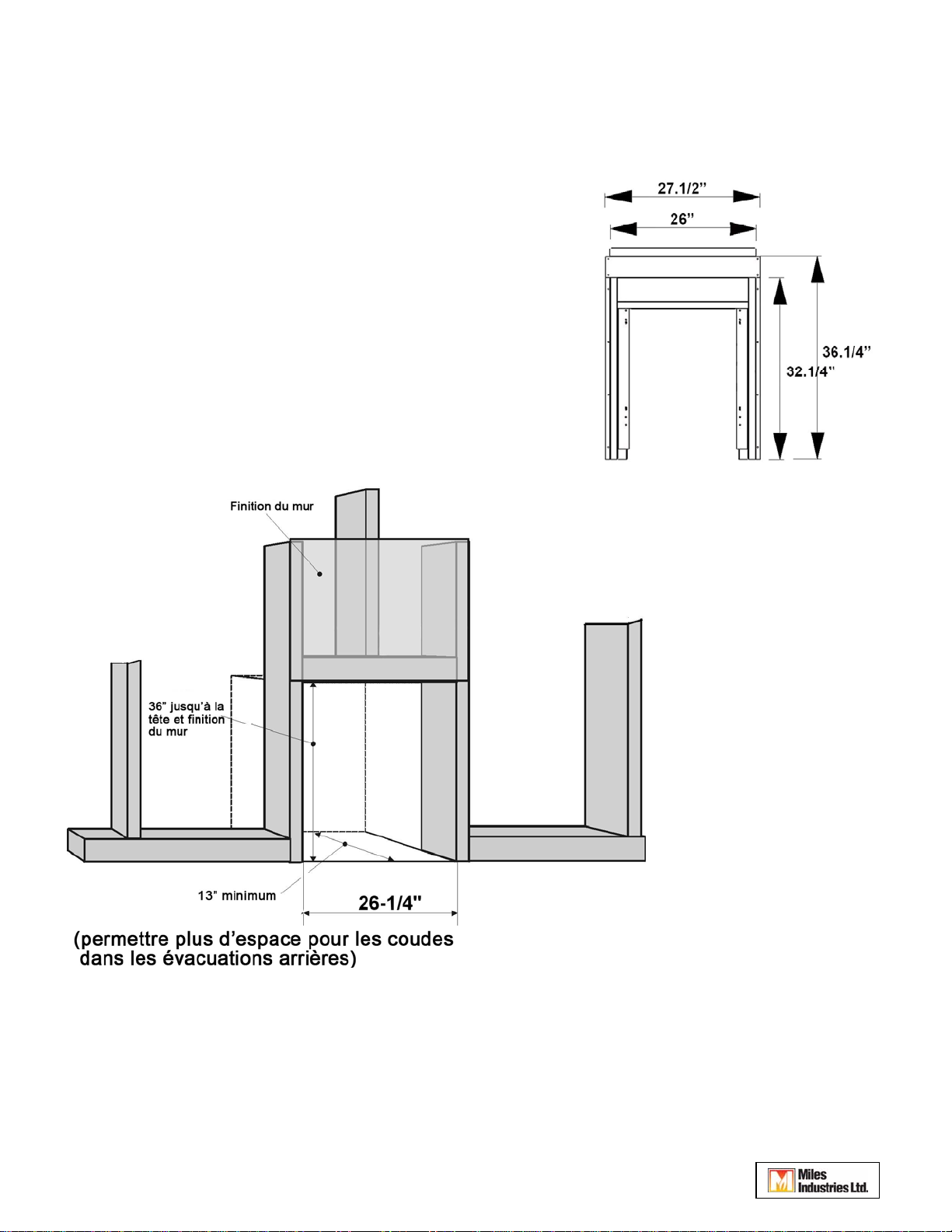

Fig 1, Framing.

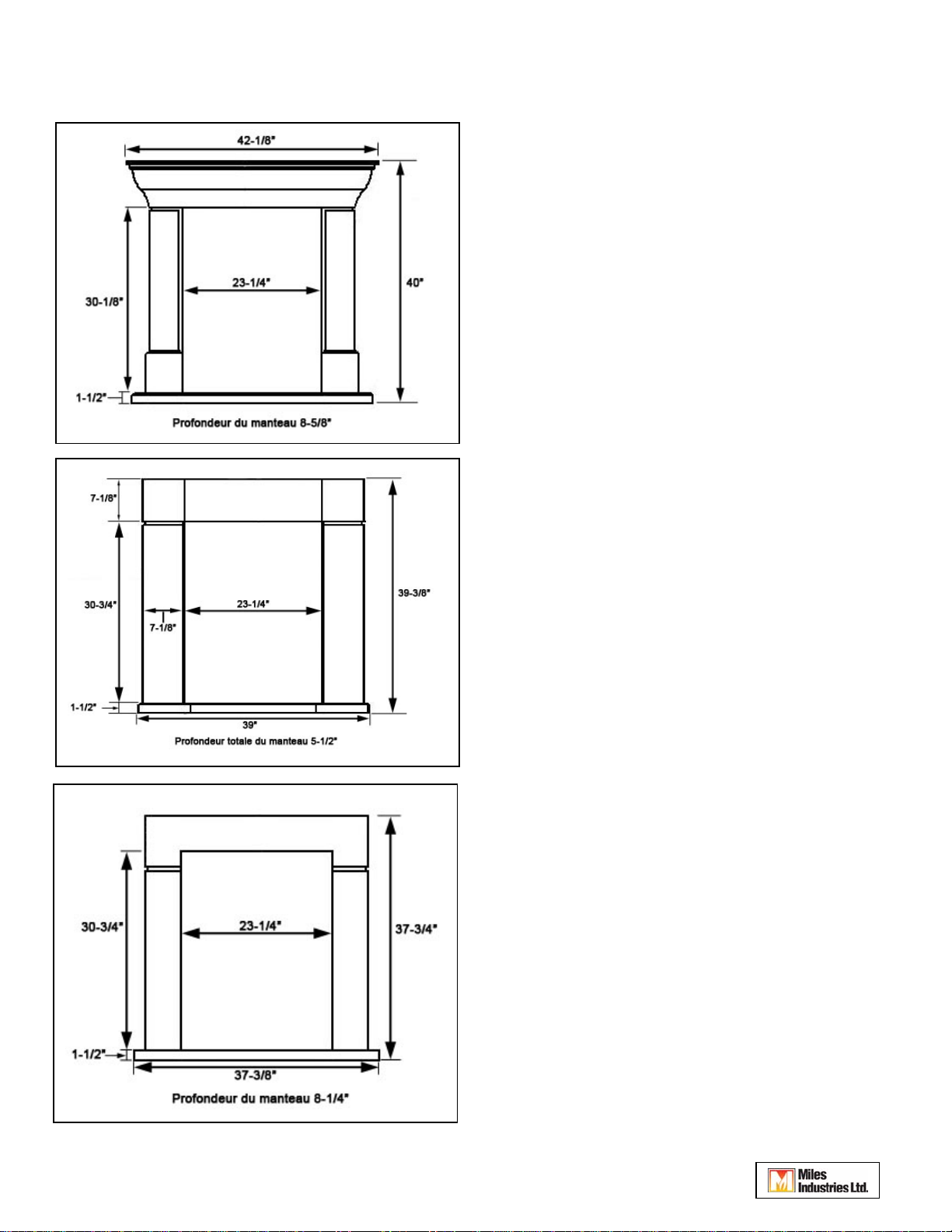

Sheet metal frame dimensions

4000829/05 4

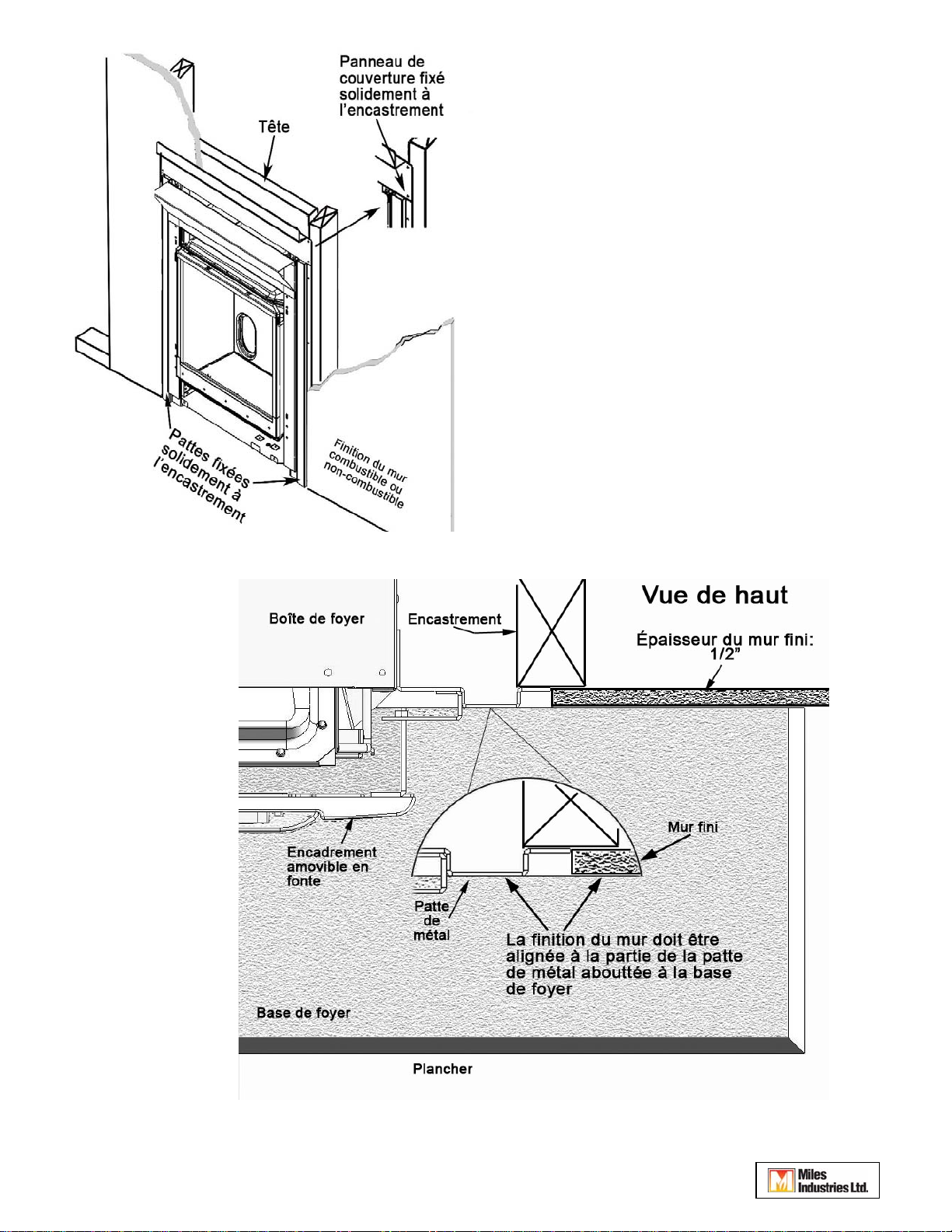

Fig 2, Framing
Fig 2a, Top View Framing Details

4000829/05 5
HEARTH INSTALLATION

4000829/05 6
2. FRAMING KIT ASSEMBLY
•Locate legs brackets to sides of engine and secure with 4 #8 screws; locate and secure rear support (fig 3).
•Secure duct to leg framing using 2 screw holes located through rear of leg (fig 4).
•Position shield on top of duct and secure with 2 #8 screws. (fig 5).
•Note: Shield can be placed in two positions dependant on which StoneFire mantel is being installed (fig 5).
•Locate and secure stand-offs to rear corners of engine (fig 5a).
•Place engine into cavity and secure to framing (fig 1-2).
•Position top cover onto legs and secure to framing (fig 5).
•After installation of mantel, locate and secure removable frame assembly (fig 6).
Fig 3, Legs & Back Support fixing points
Fig 4, Duct fixing points
Fig 5, Shield and top cover setting
Fig 5a, Fixing Stand-offs to rear of engine

4000829/05 7
3. FRAMING KIT ASSEMBLY
•After installation of mantel, locate and secure two of each RH and LH fixing brackets to rear face of removable
frame using screws provided. Note the left and right as seen from rear face of casting (fig 6).
•Hook the removable frame to leg brackets assembly (fig 7).
Fig 7, Frame mount
Fig 6, Fixing brackets to frame
assembly

4000829/05 8
Fig 10, Hinge location for Contemporary stone
mantel (1 spacer)
Fig 8, Alhambra Door Kit Components
4. OPTIONAL DOOR KIT ASSEMBLY
4.1 SFDKAL Door kit Alhambra style
•Unhook removable cast frame if previously fitted.
•Because the StoneFire mantels vary in depth, cast
spacers are used to locate brackets accordingly.
•Traditional and Classic mantels: When installing a
Traditional or Classic mantels, hinges do not require a
spacer (fig 9).
•Contemporary mantel: When installing the
Contemporary mantel, use one spacer per hinge bracket
when securing to the removable cast frame (fig 10).
•Locate doors to hinges (fig 11).
Fig 9, Hinge location for Traditional and Classic
stone mantels (no spacer)
Fig 11, Door location to
hinges
Classic
Traditional
Contemporary

4000829/05 9
Fig 12 Mesh screen door components
Fig 13, Hinge location for
Traditional and Classic stone
mantels (1 spacer)
4.2 SFDKMS Door kit Mesh screen style
•Unhook removable cast frame if previously fitted.
•Because the StoneFire mantels vary in depth, cast spacers are used to
locate brackets accordingly.
•Traditional and Classic mantels: When installing a Traditional or a
Classic mantel with a Mesh screen door—
ouse one spacer for each hinge bracket when securing to removable
cast frame (fig 13);
ono spacer required with the magnetic bracket when securing to the
removable cast frame (fig 14).
•Contemporary mantel: When installing a Contemporary mantel
with a Mesh screen door—
ouse two spacers for each hinge bracket when securing to
removable cast frame (fig 15);
ouse one spacer with the magnetic bracket when securing to the
removable cast frame (fig 16).
•Locate door to hinges (fig 17).
Fig 16, Magnetic bracket location for
Contem
p
orar
y
stone mantel
(
1 s
p
acer
)
Fig 17 Door location
to hinges
Classic
Traditional
Contemporary
Fig 15, Hinge location for
Contemporary stone
mantels
(
2 s
p
acers
)
Fig 14, Magnetic bracket location for
Traditional and Classic stone mantels (no spacer)

4000829/05 10

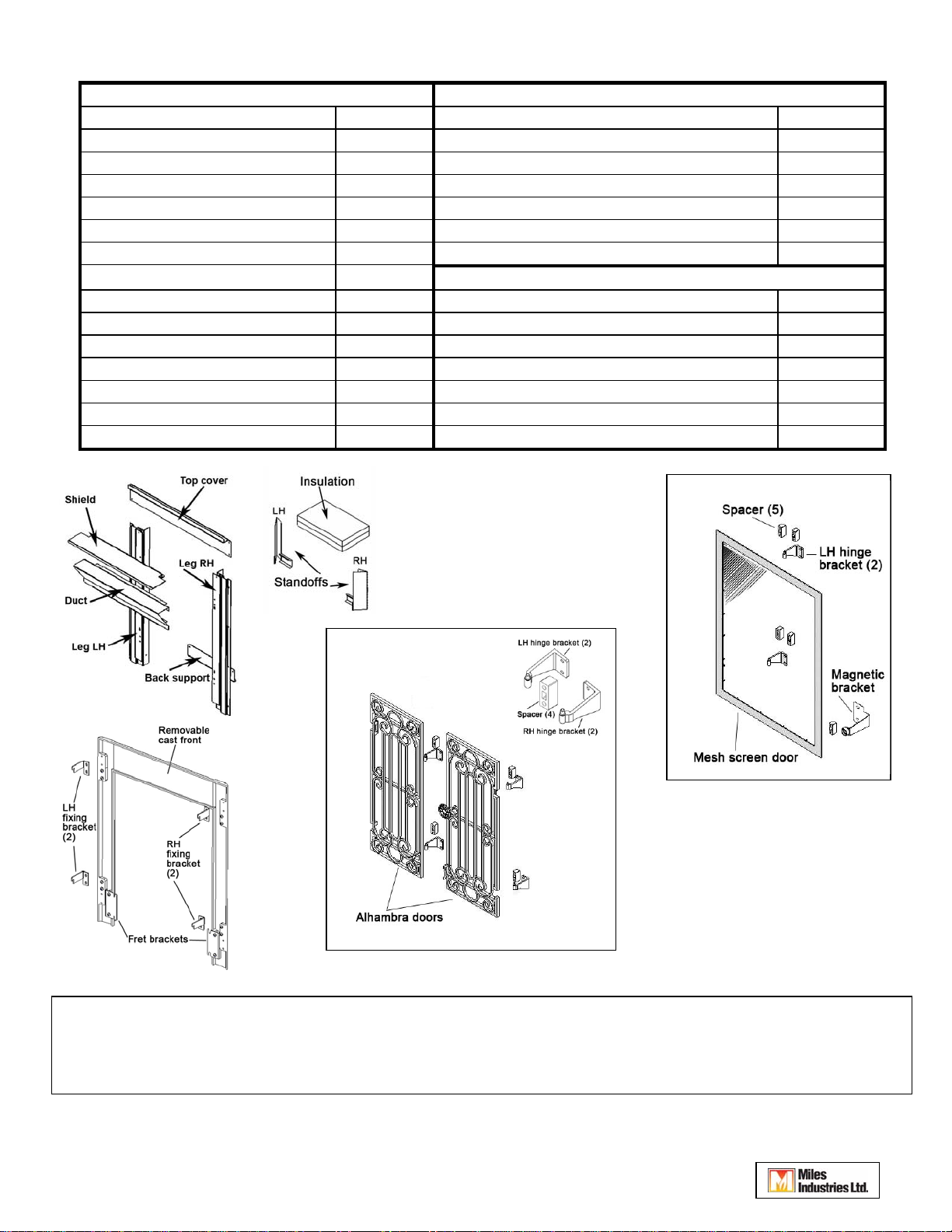

REPAIR PARTS LIST
SF10BL/12BR - INNER FRAME KIT SFDKAL - ALHAMBRA DOOR KIT
Removable Frame 4000815 LH Alhambra door 4000837CP
LH Fixing Bracket (2) 4000822 RH Alhambra door 4000838CP
RH Fixing Bracket (2) 4000821 Alhambra door LH hinge bracket (2) 4000835CP
LH Standoff Bracket 569039 Alhambra door RH hinge bracket (2) 4000836CP
RH Standoff Bracket 569029 Cast Hinge Spacer (4) 4000854
Insulation Pad(s) 569049 M5 x 10 Pan Head Phillips Screw (8) 540029
Back Support 4000825 M5 x 30 Pan Head Phillips Screw (8) 4000847
LH Leg 4000818 SFDKMS - MESH SCREEN DOOR KIT
RH Leg 4000819 Mesh screen door assy 4000850
Shield 4000830
Mesh door LH hinge bracket (2) 4000835VI
Duct Panel 4000817 Magnet bracket assy 4001002
Top Cover 4000816 Cast Hinge Spacer (5) 4000854
Instruction Leaflet 4000829 M5 x 10 Pan Head Phillips Screw (6) 540029
Fret Bracket (2) 4000811 M5 x 25 Hex Head Screw (6) 4000882
M5 x 50 Hex Head Screw (4) 4000242
Designed and Manufactured by
Miles Industries Ltd.
829 West Third Street, North Vancouver B.C, CANADA. V7P 3K7
Ph. [phone] Fax [phone]
www.milesfireplaces.com
© Copyright Miles Industries Ltd., 2005

4000829/05 11
SF10BL/12BR
ENCADREMENT INTÉRIEUR
INSTRUCTIONS D’INSTALLATION
Certifié par la CSA pour utilisation exclusive avec
Foyer Valor modèle 530 et un manteau de cheminée StoneFire
1. GÉNÉRAL
Cette trousse contient un ensemble de panneaux de métal noir pour agrandir de l’encadrement du foyer afin de
permettre l’installation d’un manteau StoneFire. De plus, un encadrement amovible en fonte est inclus.
Contenu du kit
POUR LA CONFIGURATION DU FOYER ET DE L’ÉVACUATION,
RÉFÉREZ-VOUS AUX INSTRUCTIONS D’INSTALLATION FOURNIES AVEC LE FOYER.
POUR L’INSTALLATION DU MANTEAU DE CHEMINÉE, RÉFÉREZ-VOUS,
AU MANUEL D’INSTALLATION FOURNI AVEC LE MANTEAU.
MC
Note: Ce kit doit être installé et entretenu par un installateur qualifié, une agence de service certifiée ou un
fournisseur de gaz. Ces instructions doivent être utilisées conjointement avec les instructions d’installation
du modèle mentionné ci-haut.
AVERTISSEMENT : Si les instructions fournies dans le présent manuel ne sont pas suivies à la lettre,
un feu ou une explosion pourraient résulter et causer des dommages matériels, des blessures ou la
mort.
Installation complète : Manteau de cheminée,
foyer et encadrement intérieur

4000829/05 12
Cette trousse d’encadrement est conçue pour être utilisée avec les manteaux de cheminée
StoneFire.
SMTR Manteau StoneFire Traditionel
SMCL Manteau StoneFire Classique
SMCO Manteau StoneFire Contemporain

4000829/05 13
Note:
Ces instructions sont en addition des instructions fournies avec le foyer Valor 530.
Tout encastrement doit être construit à distance des écarteurs (schémas 1 et 2).
•Une base de foyer non-combustible
n’est pas nécessaire devant cet appareil.
•Le foyer 530 est certifié pour installation
directement sur un sous-plancher de bois.
•Tout encastrement doit être construit à
distance des écarteurs (schémas 1 et 2).
Schéma 1 Encastrement
Dimensions des
p
anneaux de métal

4000829/05 14
Schéma 2 Encastrement
Schéma 2a Détails de l’encastrement—vus du haut

4000829/05 15
INSTALLATION DE LA BASE DE FOYER

4000829/05 16
2. ASSEMBLAGE DE L’ENCADREMENT
•Placez les pattes de métal de chaque côté du foyer et fixez-les avec 4 vis #8;
placez et fixez le support arrière au foyer (schéma 3).
•Fixez la canalisation aux pattes de métal par les deux trous de vis situés
derrière les pattes (schéma 4).
•Placez l’écran protecteur sur la canalisation et fixez-les avec 2 vis #8 (schéma 5).
•Note: L’écran protecteur peut être positionné de deux façons dépendamment quel
manteau StoneFire sera installé (schéma 5).
•Placez et fixez les écarteurs aux coins arrières du foyer (schéma 5a).
•Placez le foyer dans l’âtre et fixez-le à l’encastrement (schémas 1 et 2).
•Placez le panneau de couverture sur les pattes et fixez à l’encastrement (schéma 5).
•Suivant l’installation du manteau, placez et fixez l’encadrement amovible (schéma 6).
Schéma 3 Points d’ancrage des pattes et
du support arrière
Schéma 4 Points d’ancrage de la
canalisation
Schéma 5 Positionnement de l’écran protecteur et
du panneau de couverture
Schéma 5a Fixation des écarteurs au foyer

4000829/05 17
3. ASSEMBLAGE DE L’ENCADREMENT AMOVIBLE
•Suivant l’installation du manteau, placez et fixez deux supports de montage de chaque côté de la face arrière de
l’encadrement amovible avec les vis fournies. Notez la position des supports droits et gauches à la face arrière
de l’encadrement (schéma 6).
•Accrochez l’encadrement amovible aux pattes de métal (schéma 7).
Schéma 7 Montage à
l’encastrement
Schéma 6 Fixation des supports à
l’encadrement

4000829/05 18
4. ASSEMBLAGE DE PORTES OPTIONNELLES
4.1 Portes de style Alhambra SFDKAL
•Si installé précédemment, décrochez l’encadrement
amovible en fonte.
•Pour accommoder la profondeur variable des différents
manteaux StoneFire, des cales sont utilisées pour le
positionnement approprié des supports.
•Manteaux de style Traditionnel et Classique : Lorsque
vous installez un manteau de style Traditionnel ou
Classique, aucune cale n’est requise pour les charnières.
(schéma 9).
•Manteau de style Contemporain : Lorsque vous
installez un manteau de style Contemporain, ajoutez une
cale à chaque charnière et fixez-les à l’encadrement de
fonte (schéma 10).
•Placez la porte sur les charnières (schéma 11).
Schéma 11 Positionnement des
p
ortes sur charnières
Schéma 10 Position des charnières pour
manteau de style Contemporain (1 cale)
Schéma 9 Position des charnières pour
les manteaux de styles Traditionnel et
Classi
q
ue
(
aucune cale
)
Schéma 8 Pièces du kit de portes Alhambra
Classic
Traditional
Contemporary

4000829/05 19
4.2 Porte à grillage SFDKMS
•Si installé précédemment, décrochez l’encadrement amovible en fonte.
•Pour accommoder la profondeur variable des différents manteaux
StoneFire, des cales sont utilisées pour le positionnement approprié des
charnières.
•Manteaux de styles Traditionnel et Classique : Lorsque vous installez
un manteau de style Traditionnel ou Classique avec une porte à grillage-
oajoutez une cale à chaque charnière et fixez-les à l’encadrement de
fonte (schéma 13) ;
ofixez la charnière magnétique à l’encadrement de fonte—aucune cale
requise (schéma 14).
•Manteau de style Contemporain : Lorsque vous installez un manteau
de style Contemporain avec une porte à grillage—
oajoutez deux cales à chaque charnière et fixez-les à l’encadrement de
fonte (schéma 15) ;
oajoutez une cale à la charnière magnétique et fixez-la à l’encadrement
de fonte (schéma 16).
•Placez la porte sur les charnières (schéma 17).
Schéma 18
Positionnement de la
porte sur charnières
Schéma 14 Position des charnières
pour manteaux de styles
Traditionnel et Classi
q
ue
(
1 cale
)
Schéma 16 Position des
charnières pour manteau de
style Contemporain (2 cales)
Schéma 13 Pièces du kit de porte
à grillage
Classi
q
ue
Traditionnel
Contemporain
Schéma 15 Position de la charnière
magnétique pour manteaux de style
Traditionnel et Classique (aucune cale)
Schéma 17 Position de la charnière
magnétique pour manteau de style
Contemporain (1 cale)

4000829/05 20
PIÈCES DE REMPLACEMENT
SF10BL/12BR
ENCADREMENT INTÉRIEUR SFDKAL - PORTES ALHAMBRA
Encadrement amovible en fonte 4000815 Porte Alhambra gauche 4000837CP
Support de montage gauche (2) 4000822 Porte Alhambra droite 4000838CP
Support de montage droit (2) 4000821 Charnière gauche pour porte Alhambra (2) 4000835CP
Écarteur gauche 569039 Charnière droite pour porte Alhambra (2) 4000836CP
Écarteur droit 569029 Cale en fonte (4) 4000854
Coussin isolant 569049 Vis M5 x 10 à tête bombée Phillips (8) 540029
Support arrière 4000825 Vis M5 x 30 à tête bombée Phillips (8) 4000847
Patte gauche 4000818 SFDKMS – PORTE À GRILLAGE
Patte droite 4000819 Porte à grillage complète 4000850
Écran protecteur 4000830 Charnière gauche pour porte à grillage (2) 4000835VI
Canalisation 4000817
Charnière magnétique complète 4001002
Panneau de couverture 4000816 Cale en fonte (5) 4000854
Encart d’instructions 4000829 Vis M5 x 10 à tête bombée Phillips (6) 540029
Support de base de feu
chantournée(2) 4000811 Vis M5 x 25 à tête à six pans creux (6) 4000882
Vis M5 x 50 à tête à six pans creux (4) 4000242
Conçu et fabriqué par
Miles Industries Ltd.
829 West Third Street, North Vancouver B.C, CANADA. V7P 3K7
Tél. [phone] Fax [phone]
www.milesfireplaces.com
© Droits d’auteur 2005, Miles Industries Ltd. Tous droits réservés.
