VDO M5 User manual

1
Kurz-Bedienungsanleitung
Short instruction manual
Notice d‘utilisation abrégée
Guida rapida
Manual de instrucciones breve
Beknopte gebruiksaanwijzing
www.vdocyclecomputing.com/service
vdo-qr.com

32
Content
Montage/Installation/ Installation/
Montaggio/ Montaje/ Installatie
Deutsch ................................................................................................. 04
English .................................................................................................. 32
Francais ................................................................................................ 60
Italiano ................................................................................................. 88
Espanol .............................................................................................. 116
Nederlands ........................................................................................ 144
Reifengrößen-Tabelle / Wheelsize Chart / Tableau des pneus /
Tabella dimensioni ruote / Tabla de tamaños de neumáticos /
Tabel met wielmaten ........................................................................ 172
Montage der Halterung / Handlebar mount / Montage du support /
Montaggio del supporto / Montaje del soporte /
Montage van de houder ................................................................... 174
Montage des Magneten / Installation of the magnet / Montage de
l‘aimant / Montaggio del magnete / Montaje del imán /
Montage van de magneet ................................................................ 174
Montage des Geschw.-Senders / Installation wireless transmitter /
Montage de l‘émetteur de vitesse / Montaggio del sensore di
velocità / Montaje del transmisor de velocidad /
Montage van de snelheidszender .................................................. 175
Batteriewechsel Computer / Battery change bike computer /
Remplacement de la pile du compteur / Sostituzione batteria
computer / Cambio de batería del ordenador /
De batterij van de computer vervangen ........................................ 176
Batteriewechsel Geschw.-Senders / Battery change speed
transmitter / Remplacement de la pile de l‘émetteur de vitesse /
Sostituzione batteria sensore di velocità / Cambio de batería del
transmisor de velocidad / De batterij van de snelheidszender
vervangen ......................................................................................... 176

DEUTSCH
54

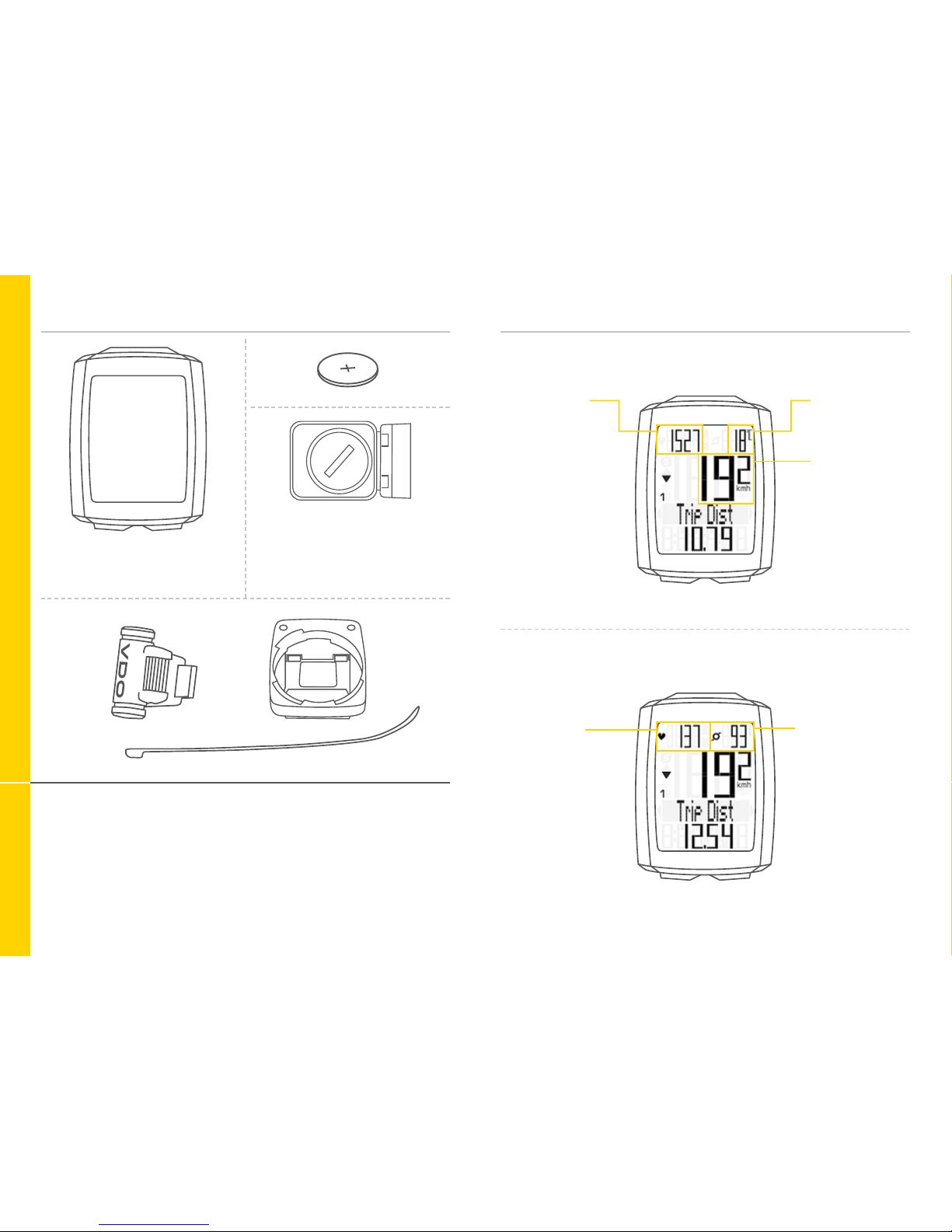

Verpackungsinhalt
Eine ausführliche Anleitung finden Sie
auf: www.vdocyclecomputing.com
Display
Aktuelle
Geschwindigkeit
Aktuelle
Temperatur
Aktuelle Uhrzeit
Standard-Anzeige:
Bei aktivierter
PULS-Option:
„Aktueller Puls“
Bei aktivierter
Trittfrequenz-Option:
„Aktuelle Trittfrequenz“
Anzeige mit aktivierter PULS + Trittfrequenz-Option:
Emisssion frequency: 112 kHz
Max power is: < 11.37 dBm
Batterie eingebaut

DEUTSCH
76
BIKETPC
SET
Bei aktivierter Puls +
Trittfrequenz-Option
Icons
Tasten
– „KMH/MPH“: zeigt gewählte Geschwindigkeitseinheit
– „ “ oder „ “: zeigt gewähltes Rad 1 oder Rad 2
– „ “: Vergleich der aktuellen Geschwindigkeit
mit der Durchschnitts-Geschwindigkeit
– „ “-Icon: Zeigt, dass der Trip-Section-Zähler
aktiv ist
– „ “-Icon: zeigt, dass der Lichtmodus aktiv ist
– „Puls-Pfeile“: zeigt an ob der Puls über oder
unter der gewählten Trainings-Zone liegt
– „C“ oder „F“ zeigen Temperatur in Celsius oder
Fahrenheit
Taste BIKE:
Abruf der Bike-
Funktionen
Taste TPC
(Totalwerte/Puls/
Trittfrequenz):
Abruf der Gesamt-
Daten oder Abruf der
Puls-Funktionen/
Trittfrequenz-Funktionen
(bei aktivierter Puls-/
Trittfrequenz-Option)
Taste SET:
kurz drücken:
rückwärts durch
die Funktionen
blättern
Funktionen auf der BIKE-Taste
Bei aktivierter
Puls-Option

DEUTSCH
98
BIKEBIKE TPCTPC
SETSET
Funktionen auf der TPC-Taste
Gesamtdaten ohne Puls/Trittfrequenz-Option
HINWEIS:
Wenn Sie auch mit Rad 2 gefahren sind,
dann finden Sie hier auch die Gesamtdaten
für Rad 2 und die Totaldaten als Summe
der Daten von Rad 1 + Rad 2.
Funktionen auf der TPC-Taste
(bei aktivierter Puls/Trittfrequenz-Option)
Bei aktivierter
Trittfrequenz-Option
Bei aktivierter
Trittfrequenz-Option

DEUTSCH
1110
BIKETPC
SET
BIKETPC
SET
Einstellungen mit der SET-Taste
– Menü öffnen:
SET-Taste gedrückt halten, bis sich das Menü öffnet
– Blättern von Totalwerte zu Einstellung:
Mit der BIKE-Taste oder der TPC-Taste
– Einstell-Menü öffnen: mit der SET-Taste
– Blättern im Einstell-Menü:
mit der BIKE-Taste oder der TPC-Taste
– Einstellung öffnen:
mit der SET-Taste
– Daten verändern:
mit der BIKE-Taste oder der TPC-Taste
– Einstellung bestätigen:
Mit der SET-Taste
– Einstell-Menü schließen/zurück zum Funktions-Menu:
SET-Taste gedrückt halten
– Einstell-Menü schließen/eine Ebene zurück:
Bike-Taste gedrückt halten
Einstell-Menüs

DEUTSCH
1312
BIKETPC
SET
BIKETPC
SET

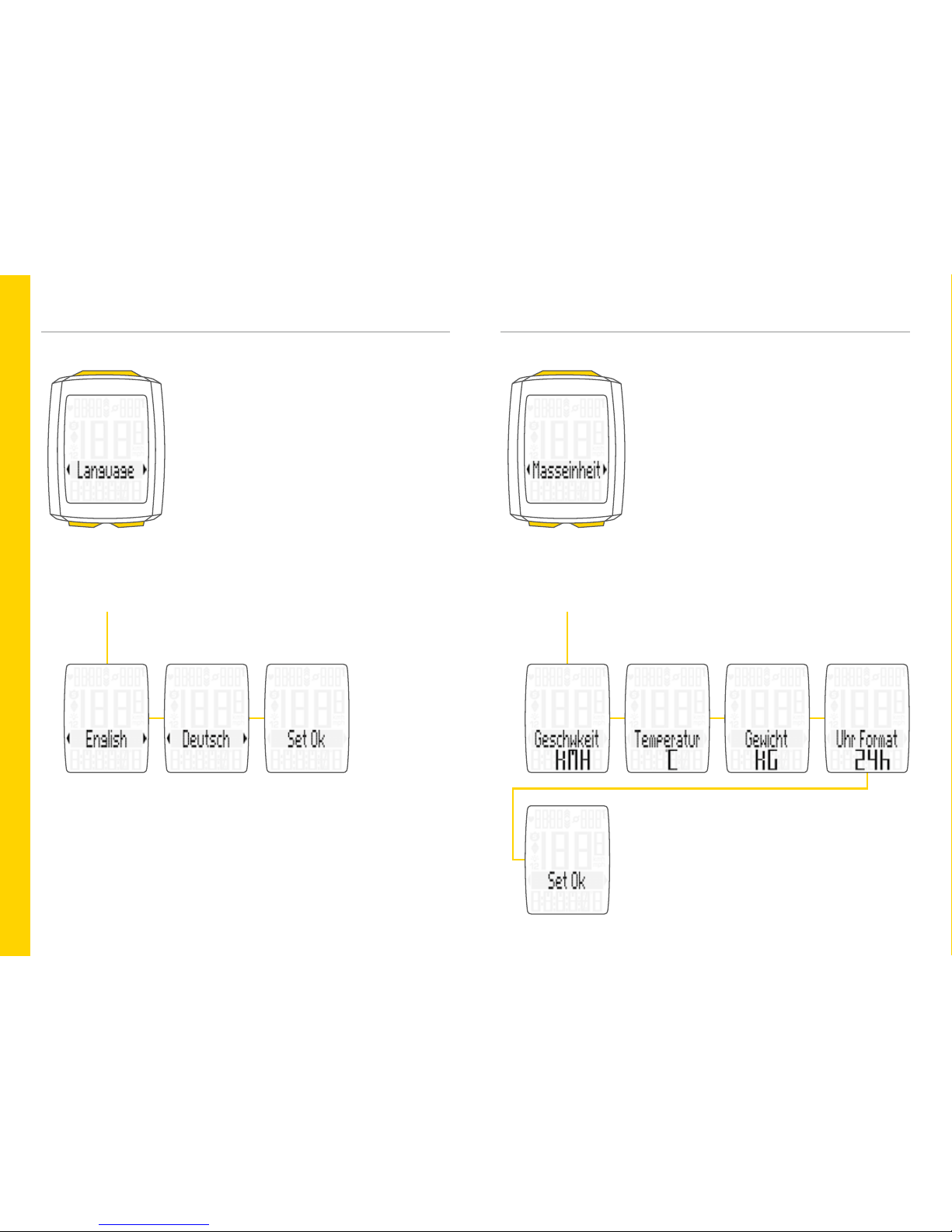

Einstellen der Sprache
– Menü öffnen:
SET-Taste gedrückt halten
– Blättern von Totalwerte zu
Einstellung:
Mit der BIKE-Taste oder der TPC-Taste
– Einstell-Menü öffnen:
Mit der SET-Taste
– Blättern im Menü zu Language:
Mit der BIKE-Taste oder der TPC-Taste
– Einstellung starten:
Mit der SET-Taste
– Sprache auswählen:
Mit der BIKE oder TPC-Taste
– Auswahl bestätigen:
Mit der SET-Taste
– Einstell-Menü verlassen:
SET-Taste gedrückt halten
Einstellen der Maßeinheit
– Menü öffnen:
SET-Taste gedrückt halten
– Blättern von Totalwerte zu
Einstellung:
Mit der BIKE-Taste oder der TPC-Taste
– Einstell-Menü öffnen:
Mit der SET-Taste
– Blättern im Menü zu Masseinheit:
Mit der BIKE-Taste oder der TPC-Taste
– Einstellung starten:
Mit der SET-Taste
– Masseinheit auswählen:
Mit der BIKE oder TPC-Taste
– Auswahl bestätigen:
Mit der SET-Taste
– Einstell-Menü verlassen:
SET-Taste gedrückt halten

DEUTSCH
1514
BIKETPC
SET
BIKETPC
SET
Einstellen der Radgröße
– Menü öffnen:
SET-Taste gedrückt halten
– Blättern von Totalwerte zu
Einstellung:
Mit der BIKE-Taste oder der TPC-Taste
– Einstell-Menü öffnen: Mit der SET-Taste
– Blättern im Menü zu Radgröße:
Mit der BIKE-Taste oder der TPC-Taste
– Einstellung starten: Mit der SET-Taste
– Auswahl Set Manuell oder Reifen-
Liste: mit der BIKE- oder TPC-Taste
– Einstellung verändern:
Mit der BIKE-oder TPC-Taste
– Auswahl bestätigen: Mit der SET-Taste
– Einstell-Menü verlassen:
SET-Taste gedrückt halten
Eingabe des Rad-
umfangs durch Auswahl
einer Reifengröße aus
einer Reifenliste.
Eingabe des Rad-
umfangs in mm (KMH)
oder inch (mph).
Manuelle Eingabe des Radumfangs oder Auswahl aus Reifen-Liste.
Reifengrößen siehe auch Seite 172-173.
Einstellen Meine Daten
– Menü öffnen:
SET-Taste gedrückt halten
– Blättern von Totalwerte zu
Einstellung:
Mit der BIKE-Taste oder der TPC-Taste
– Einstell-Menü öffnen:
Mit der SET-Taste
– Blättern im Menü bis Meine Daten:
Mit der BIKE-Taste oder der TPC-Taste
– Einstellung starten:
Mit der SET-Taste
– Einstellung ändern:
Mit der BIKE oder TPC-Taste
– Auswahl bestätigen:
Mit der SET-Taste
– Einstell-Menü verlassen:
SET-Taste gedrückt halten

DEUTSCH
1716
BIKETPC
SET
BIKETPC
SET

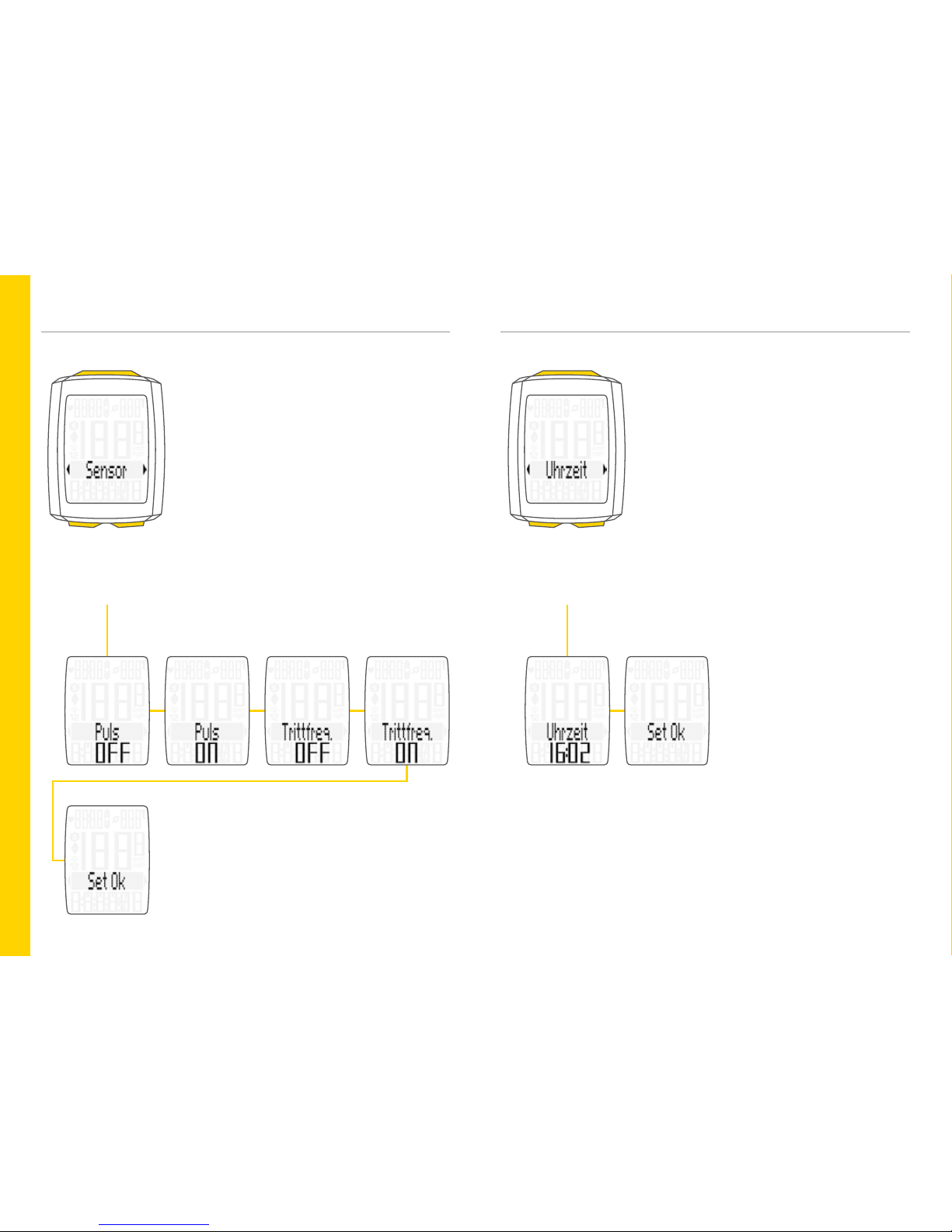

Auswahl der Sensoren
(Aktivieren Puls/Trittfrequenz-Option)
– Menü öffnen:
SET-Taste gedrückt halten
– Blättern von Totalwerte zu
Einstellung:
Mit der BIKE-Taste oder der TPC-Taste
– Einstell-Menü öffnen:
Mit der SET-Taste
– Blättern im Menü bis Sensor:
Mit der BIKE-Taste oder der TPC-Taste
– Einstellung starten:
Mit der SET-Taste
– Einstellung ändern:
Mit der BIKE oder TPC-Taste
– Auswahl bestätigen:
Mit der SET-Taste
– Einstell-Menü verlassen:
SET-Taste gedrückt halten
Einstellen der Uhrzeit
– Menü öffnen:
SET-Taste gedrückt halten
– Blättern von Totalwerte zu
Einstellung:
Mit der BIKE-Taste oder der TPC-Taste
– Einstell-Menü öffnen:
Mit der SET-Taste
– Blättern im Menü bis Uhrzeit:
Mit der BIKE-Taste oder der TPC-Taste
– Einstellung starten:
Mit der SET-Taste
– Einstellung ändern:
Mit der BIKE oder TPC-Taste
– Auswahl bestätigen:
Mit der SET-Taste
– Einstell-Menü verlassen:
SET-Taste gedrückt halten

DEUTSCH
1918
BIKETPC
SET
BIKETPC
SET

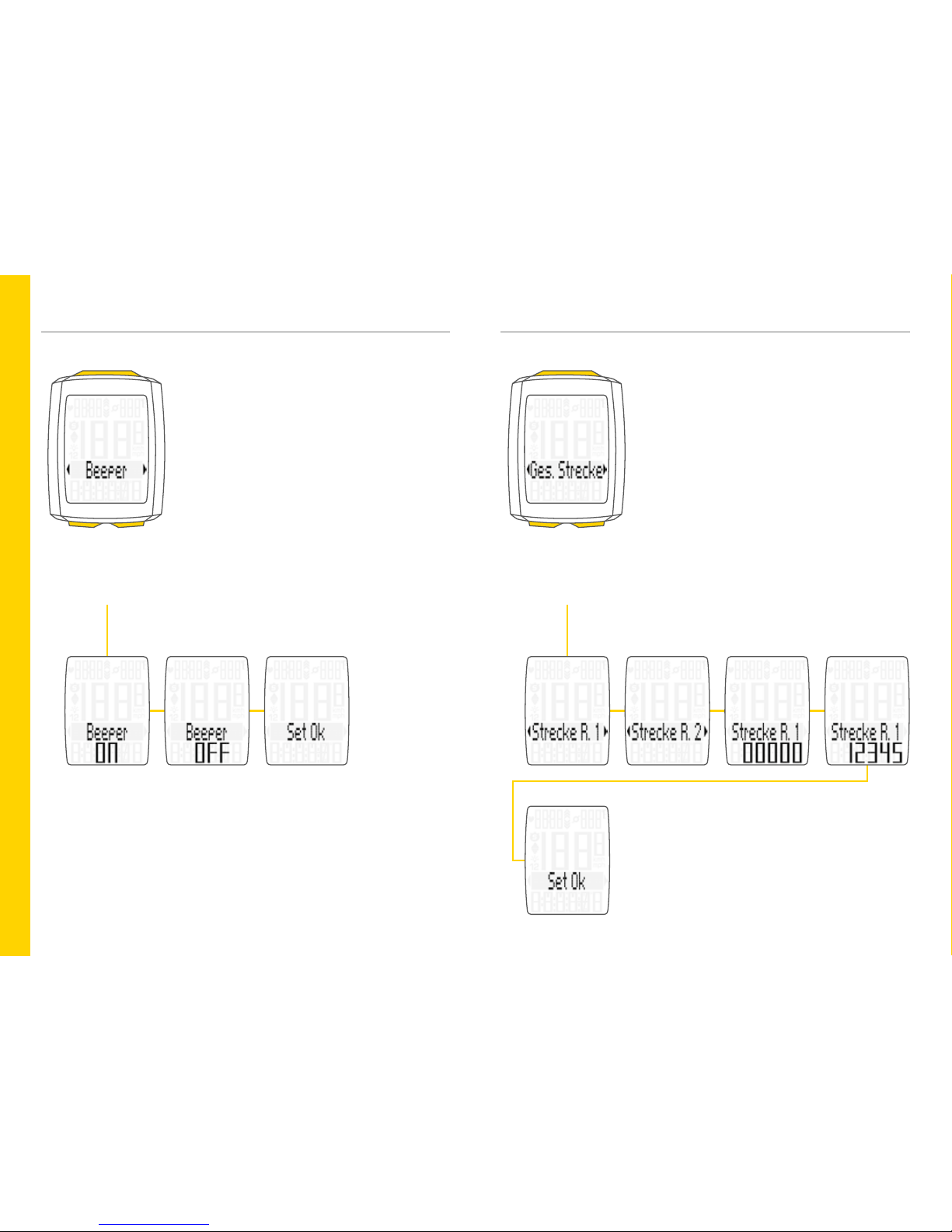

Einstellen Beeper AN/AUS
– Menü öffnen:
SET-Taste gedrückt halten
– Blättern von Totalwerte zu
Einstellung:
Mit der BIKE-Taste oder der TPC-Taste
– Einstell-Menü öffnen:
Mit der SET-Taste
– Blättern im Menü zu Beeper:
Mit der BIKE-Taste oder der TPC-Taste
– Einstellung starten:
Mit der SET-Taste
– Einstellung ändern:
Mit der BIKE oder TPC-Taste
– Auswahl bestätigen:
Mit der SET-Taste
– Einstell-Menü verlassen:
SET-Taste gedrückt halten
Einstellen der Gesamtstrecke
– Menü öffnen:
SET-Taste gedrückt halten
– Blättern von Totalwerte zu
Einstellung:
Mit der BIKE-Taste oder der TPC-Taste
– Einstell-Menü öffnen: Mit der SET-Taste
– Blättern im Menü zu Gesamt Strecke:
Mit der BIKE-Taste oder der TPC-Taste
– Einstellung starten: Mit der SET-Taste
– Einstellung ändern:
Mit der BIKE oder TPC-Taste
– Auswahl bestätigen: Mit der SET-Taste
– Einstell-Menü verlassen:
SET-Taste gedrückt halten
ACHTUNG: Alle Daten bleiben bei einem
Batteriewechsel gespeichert.

DEUTSCH
2120
BIKETPC
SET
BIKETPC
SET
Einstellen der Gesamtfahrzeit
– Menü öffnen: SET-Taste gedrückt halten
– Blättern von Totalwerte zu
Einstellung:
Mit der BIKE-Taste oder der TPC-Taste
– Einstell-Menü öffnen: Mit der SET-Taste
– Blättern im Menü zu Gesamt Zeit:
Mit der BIKE-Taste oder der TPC-Taste
– Einstellung starten: Mit der SET-Taste
– Einstellung ändern:
Mit der BIKE oder TPC-Taste
– Auswahl bestätigen: Mit der SET-Taste
– Einstell-Menü verlassen:
SET-Taste gedrückt halten
ACHTUNG: Alle Daten bleiben bei einem
Batteriewechsel gespeichert.
– Menü öffnen: SET-Taste gedrückt halten
– Blättern von Totalwerte zu
Einstellung:
Mit der BIKE-Taste oder der TPC-Taste
– Einstell-Menü öffnen: Mit der SET-Taste
– Blättern im Menü zu Gesamt Kcal:
Mit der BIKE-Taste oder der TPC-Taste
– Einstellung starten: Mit der SET-Taste
– Einstellungen ändern:
Mit der BIKE oder TPC-Taste
– Auswahl bestätigen: Mit der SET-Taste
– Einstell-Menü verlassen:
SET-Taste gedrückt halten
ACHTUNG: Alle Daten bleiben bei einem
Batteriewechsel gespeichert.
Einstellen des Gesamt-Kalorienverbrauch

DEUTSCH
2322
BIKE
SET
BIKE BIKETPC TPC
TPC
SET SET

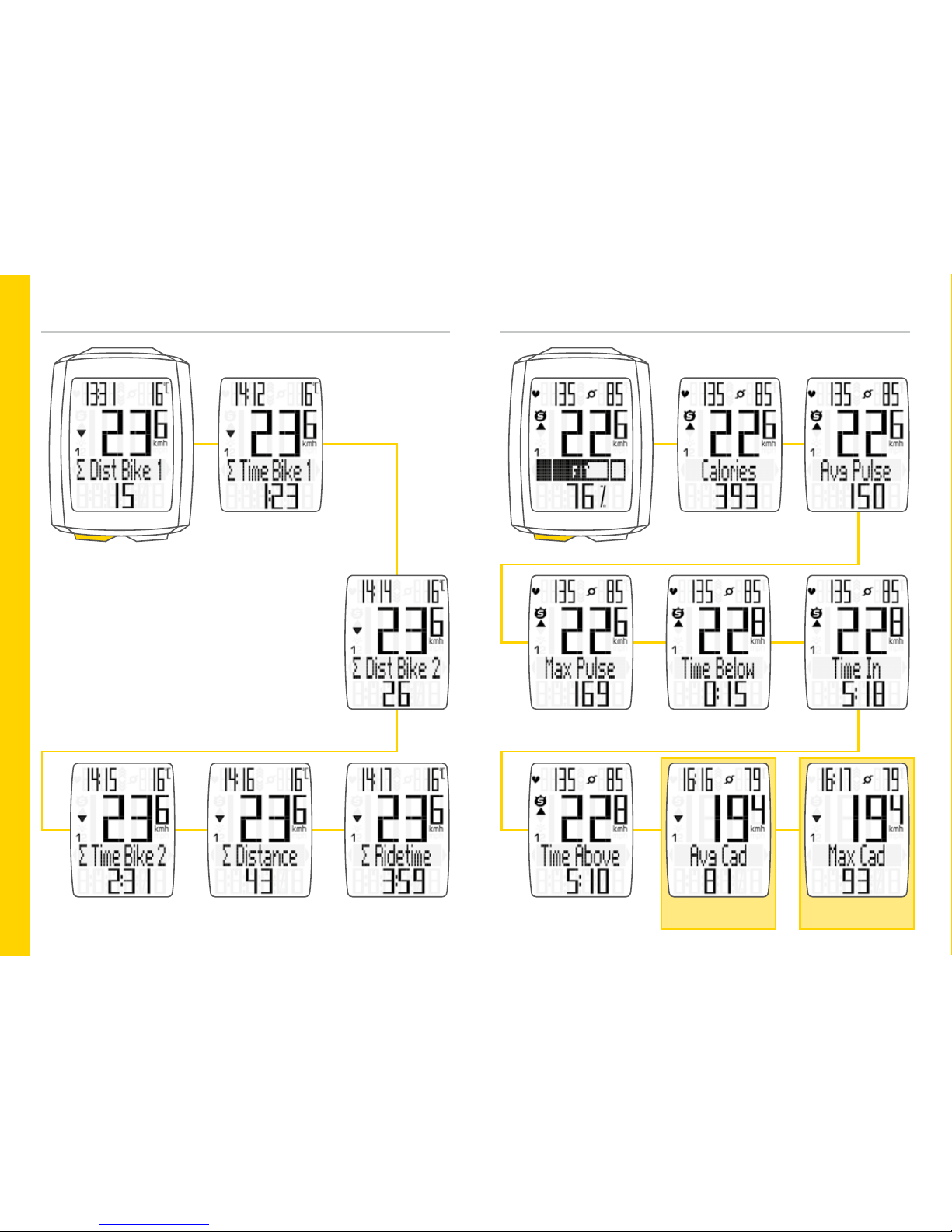

Abruf der Gesamtwerte bei aktivierter
Puls/Trittfrequenz-Option
– Einstell-Menü öffnen:
SET-Taste gedrückt halten, bis sich das
Menü öffnet
– Totalwerte öffnen:
mit der SET-Taste
– Blättern in den Totalwerten:
Mit der BIKE-Taste oder der TPC-Taste
– Totalwerte verlassen zurück zum
Funktionsmenü:
SET-Taste gedrückt halten
Tour Daten auf NULL zurückstellen
– BIKE-Taste gedrückt halten
– Im Display erscheint der Hinweis:
Tour Daten RESET
– BIKE-Taste weiter gedrückt halten
Hinweis: Strecke, Fahrzeit, Kalorien (bei
aktivierter Puls-Option) werden zu den
Gesamtdaten hinzu gerechnet.
TRIP SECTION Starten/Stoppen
– START: BIKE + SET-Taste
gleichzeitig kurz drücken
– STOP: BIKE + SET-Taste
gleichzeitig kurz drücken
– Re-START: Erneut
BIKE+SET-Taste
gleichzeitig kurz drücken
– RESET: BIKE-Taste gedrückt
halten
ACHTUNG: Bei Geschwindigkeit NULL stoppt der Trip-Section-Zähler
automatisch. Wird die Fahrt fortgesetzt, zählt der Trip-Section-Zähler
automatisch weiter.

DEUTSCH
2524
BIKE BIKE
BIKE
TPC TPC
SET SET
TPC
SET

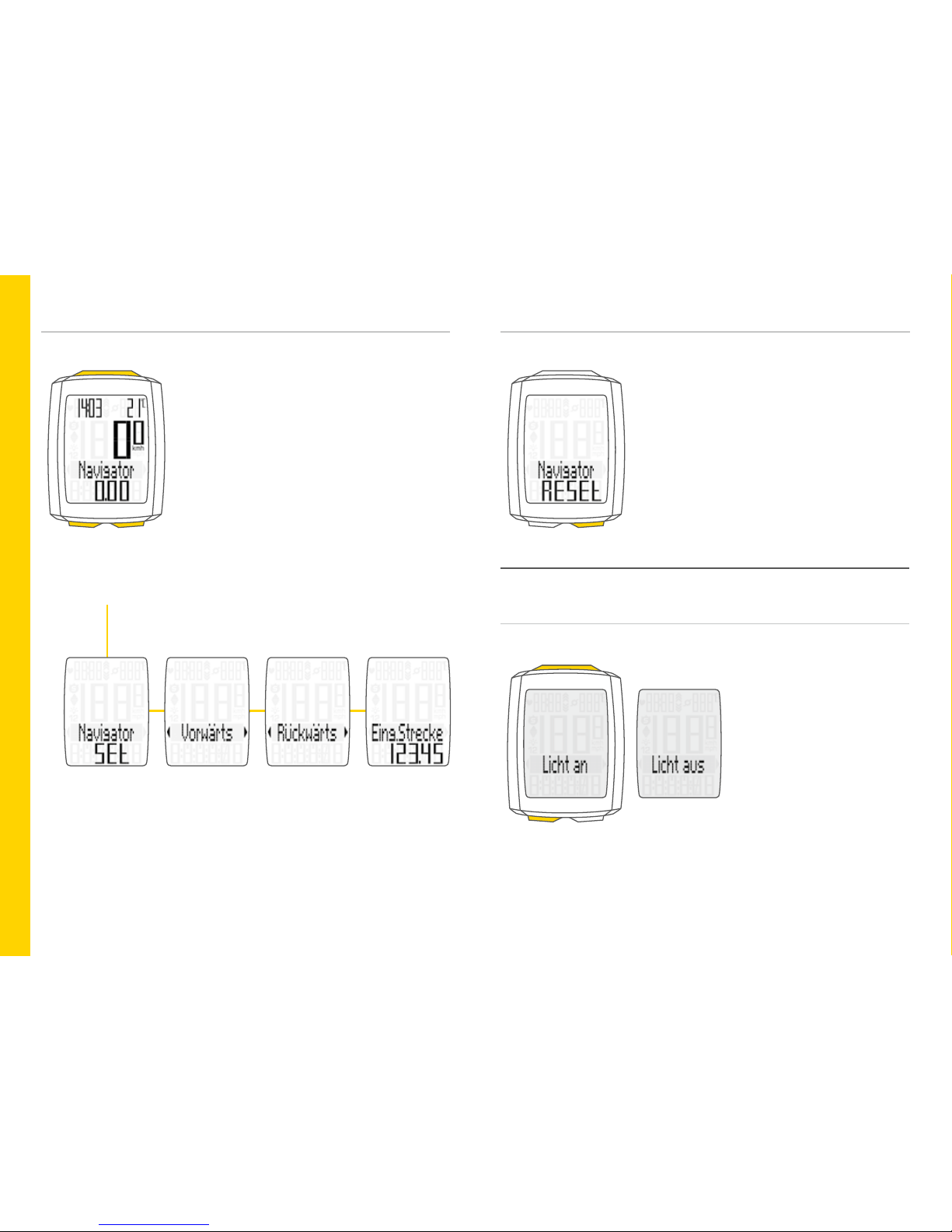

NAVIGATOR Einstellen
– Mit der BIKE-Taste die Funktion
NAVIGATOR in die Anzeige holen
– SET-Taste gedrückt halten
– Daten verändern:
Mit der BIKE-Taste oder der TPC-Taste
– Einstellung bestätigen:
Mit der SET-Taste
Licht-Modus EIN/AUS
– EIN: TPC + SET-Taste
gleichzeitig drücken
– AUS: TPC + SET-Taste
gleichzeitig drücken
ACHTUNG: Licht-Modus wird automatisch nach einer Pause
ausgeschaltet, um den Batterieverbrauch zu reduzieren.
NAVIGATOR auf NULL zurückstellen
– Navigator-Funktion in die Anzeige bringen
– RESET: BIKE-Taste gedrückt halten

DEUTSCH
2726
Pairing der Sender Pairing der Sender
– M5 Computer in die Lenkerhalterung setzen
– Geschwindigkeits-Anzeige blinkt
– Bei aktivierter Puls-Option: Puls-Anzeige blinkt
– Bei aktivierter Trittfrequenz-Option: Trittfrequenz-Anzeige blinkt
– Blinkende Anzeige: Die Sender werden gesucht
– Vorderrad drehen: Geschwindigkeit wird gefunden und angezeigt
– Tretkurbel drehen: Trittfrequenz wird gefunden und angezeigt
– Puls-Sender anziehen: Puls wird gefunden und angezeigt
ACHTUNG: Wenn während des Pairings Funkstörungen durch andere
Störquellen auftreten, dann meldet das Display „Zu viele Signale“.
Diese Meldung bestätigen Sie mit einer beliebigen Taste. Danach verlassen
Sie bitte den Ort mit den Störungen und gehen an einen anderen Ort.
Drehen Sie den Computer aus der Lenkerhalterung. Setzen Sie den
Computer nun erneut in die Lenkerhalterung. Der Computer macht nun
ein neues Pairing.
Mögliche Störquellen:
– LED-Beleuchtung
– Mobil-Telefon
– GPS-Empfänger
– WLAN
– Diebstahl-Sicherungsanlagen im Geschäft
Diese Störquellen können das Pairing stören.
ACHTUNG: Im Sender muss bei der ersten Inbetriebnahme der Schalter für
die Raderkennung entweder auf RAD 1 oder RAD 2 eingestellt werden.
Nur dann funktioniert auch die automatische Raderkennung.
Taste LANG gedrückt halten, bis LED Blinkt.
1 mal blinken grün = Rad 1 ist ausgewählt
2 mal blinken rot = Rad 2 ist ausgewählt

DEUTSCH
2928
Garantiebedingungen
VDO Cycle Parts gewährt für Ihren VDO-Computer eine Garantie von
2 Jahren ab Kaufdatum. Die Garantie erstreckt sich auf Material- und
Verarbeitungsfehler am Computer selbst, am Sensor/Sender und an der
Lenkerhalterung. Kabel und Batterien sowie Montagematerialien sind von
der Garantie ausgeschlossen.
Die Garantie ist nur dann gültig, wenn die betroffenen Teile nicht geöffnet
wurden (Ausnahme: Batteriefach des Computers), keine Gewalt angewendet
wurde und keine mutwillige Beschädigung vorliegt.
Bitte bewahren Sie den Kaufbeleg sorgfältig auf, da er im Reklamationsfall
vorgelegt werden muss. Bei einer berechtigten Reklamation erhalten Sie
von uns ein vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des
identischen Modells besteht nicht, wenn durch Modellwechsel die
Produktion des reklamierten Modells eingestellt wurde.
Bitte wenden Sie sich mit allen Reklamationen und Garantieansprüchen an
Ihren Fachhändler, bei dem Sie das Gerät gekauft haben. Oder senden Sie
Ihre Reklamation direkt an:
Cycle Parts GmbH
Le Quartier Hornbach 13
67433 Neustadt/Weinstrasse
Für technische Fragen stehen wir Ihnen unter folgender Hotline zur
Verfügung:
[phone] - 10
[phone] - 18
Unsere Telefon- Hotline ist für Sie da von
9:00-12:00 Uhr, Montags bis Freitags
[email protected]
Weitere technischen Informationen erhalten Sie unter:
www.vdocyclecomputing.com
Im Zuge der Weiterentwicklung behalten wir uns technische Änderungen vor.
EU-Konformitätserklärung
Wir, CYCLE PARTS GmbH, Le Quartier Hornbach 13,
D-67433 Neustadt/Weinstr. erklären, dass der VDO Fahrradcomputer mit
Funkübertragung VDO M5 und alle Sender D3-SPEED, D3-CAD, D3-HR
bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen
gemäß RED Directive 2014/53/EU und der RoHS Directive 2011/65/EU
entsprechen.
Die Konformitäts-Erklärung finden Sie unter: ce.cycleparts.de/m5

DEUTSCH
3130
Korrekte Entsorgung dieses Produkts
(Elektromüll)
(Anzuwenden in den Ländern der Europäischen Union und anderen
europäischen Ländern mit einem separaten Sammelsystem). Die
Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen
Literatur gibt an, dass es nach seiner Lebensdauer nicht zusam-
men mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie
dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der
menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu
schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von
stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei
dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktie-
ren, um in Erfahrung zu bringen, wie Sie das Gerät auf umweltfreundliche
Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten
wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses
Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

ENGLISH
3332
Pack contents
Battery installed
A full instruction manual can be found at:
www.vdocyclecomputing.com
Display
Current
speed
Current
temperature
Current time
Standard display:
With activated
heart rate function:
“Current heart rate”
With activated
cadence function:
“Current cadence”
Display with heart rate + cadence functions activated:
Emisssion frequency: 112 kHz
Max power is: < 11.37 dBm

ENGLISH
3534
BIKETPC
SET
With activated HR +
cadence functions
Icons
Buttons
– “KMH/MPH”: shows the selected speed unit
– “ ” or “ ”: shows whether bike 1 or bike 2 has been
selected
– “ ”: comparison of current speed
with the average speed
– “ ” icon: indicates that the trip section counter
is active
– “ ” icon: indicates that the light mode is active
– “heart rate arrow”: shows if the heart rate is
above or below the selected training zone
– “C” or “F” indicate the temperature in Celsius or
Fahrenheit
BIKE button:
Access the bike
functions
TPC button
(total values/pulse/
cadence):
Access the totals or
the heart rate/cadence
functions
(if the heart rate/
cadence function is
activated)
SET button:
Press:
scroll backwards
through the
functions
BIKE button functions
With activated
heart rate function

ENGLISH
3736
BIKEBIKE TPCTPC
SETSET
TPC button functions
Totals without heart rate/cadence function
NOTE:
If you have also used bike 2, the totals
for bike 2 and as a cumulative value for
bike 1 + bike 2 are provided.
TPC button functions
(If the heart rate/cadence function is active)
With activated
cadence function
With activated
cadence function

ENGLISH
3938
BIKETPC
SET
BIKETPC
SET
Setting by pressing the SET button
– Open the menu:
Press and hold the SET button until the menu opens
– Scroll from Total values to Settings:
Press the BIKE or TPC button
– Open the settings menu:
Press the SET button
– Scroll in the settings menu:
Press the BIKE or TPC button
– Open the setting:
Press the SET button
– Change the data:
Press the BIKE or TPC button
– Confirm the setting:
Press the SET button
– Close the settings menu/back to the function menu:
Press and hold the SET button
– Close the settings menu/go back one level:
Press and hold the BIKE button
Setting menus
