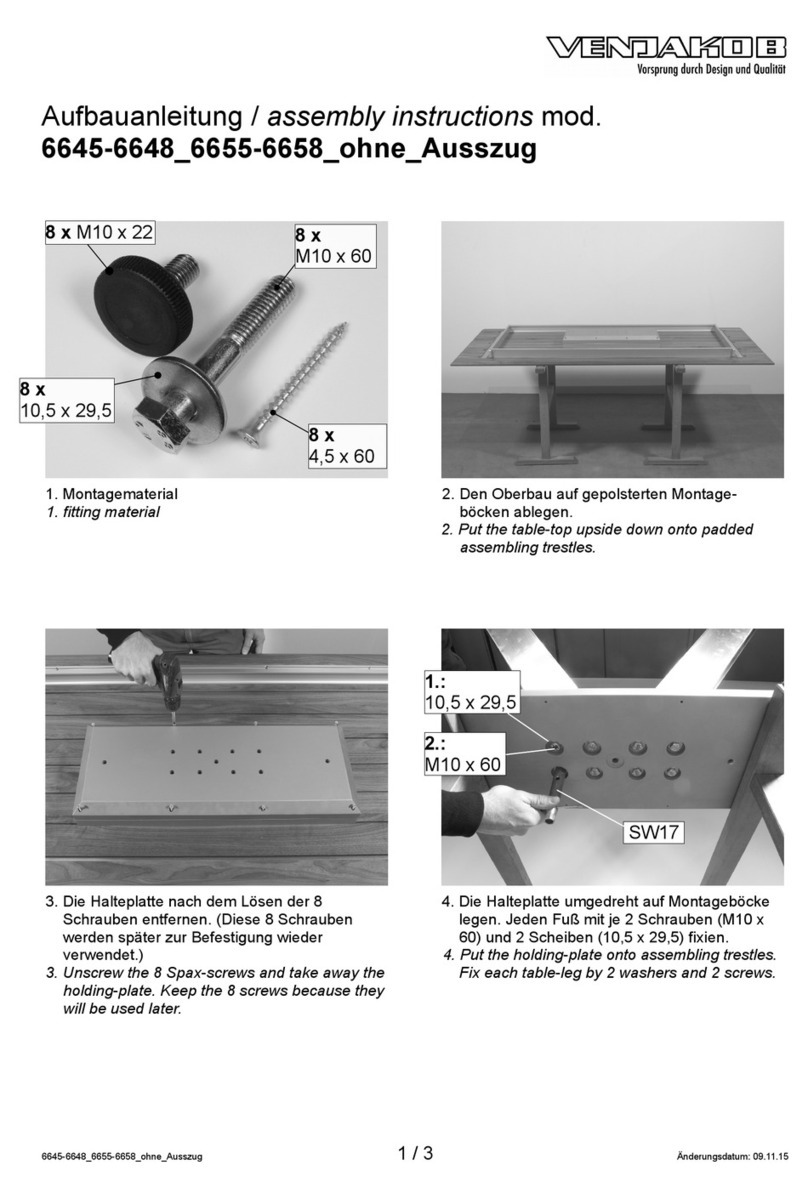

Aufbauanleitung / assembly instructions mod.
6645-6648_6655-6658_mit_Frontauszug
1. Montagematerial
1. fitting material
2. Die Plattenträgerwanne auspacken und umge-
dreht auf gepolsterten Montageb cken ab-
legen.
2. Put the metal holding-plate upside down onto
padded assembling trestles.
3. Die Füsse ...
3. The table-legs ...
4. ... mit je zwei Schrauben fixieren. Alle vier
Füße ebenfalls so montieren.
4. ... fix each table-leg with two screws. Also fix
the the other table-legs in this way.
6645-6648_6655-6658_mit_Frontauszug 1 / 3 Änderungsdatum: 05.02.16
8x
M10 x 20
8x
M10 x 30
14x
M6 x 35
M10 x 30

5. Je 2 schwarze Stellschrauben in die Füße
einschrauben.
. Turn 2 black screws into each table-leg.
6. Den Unterbau wenden und am Bestimmungs-
ort aufstellen. Eventuelles Kippeln kann durch
Justage der schwarzen Stellschrauben
eliminiert werden.
6. Put the table-base onto the floor where it will
be used later on. Any wobbling can be
eliminated by adjusting the black screws.
7. Am Bestimmungsort aufstellen.
Zur Verhinderung von Kratzern beim nach-
folgenden Aufsetzen des Oberbaus sollten z.B.
Pappstreifen auf die Plattenträgerwanne gelegt
werden.
7. Put the table-base onto the floor where it will
be used later.
Please avoid to get scratches at the backside
of the table-base by using cardboard stripes.
8. Den Oberbau auspacken und mittig auf dem
Unterbau platzieren. Nach der Positionierung
die Pappstreifen wieder entfernen.
8. Put the table-top onto the table-base.
Take away again the two cardboard stripes.
6645-6648_6655-6658_mit_Frontauszug 2 / 3 Änderungsdatum: 05.02.16
M10 x 22
Pappstreifen
cardboard stripes

9. Mit je 7 Schrauben auf beiden Seiten fixieren.
9. Turn in 7 screws at both sides to connect the
table-top to the table-base.
10. Vor dem Ausziehen des Tisches muss auf
beiden Seiten der schwarze Bremshebel
gel st werden.
10. Release the black brake handles at both
sides before the table can be pulled out.
11. Fertiger Esstisch.
11. Finished table.
6645-6648_6655-6658_mit_Frontauszug 3 / 3 Änderungsdatum: 05.02.16
M6 x 35
SW4
!
