Venjakob 2364 User manual

1.Montagematerial.
1. Fitting material.
2. Den Oberbau umgedreht auf gepolsterten
Montageböcken ablegen.

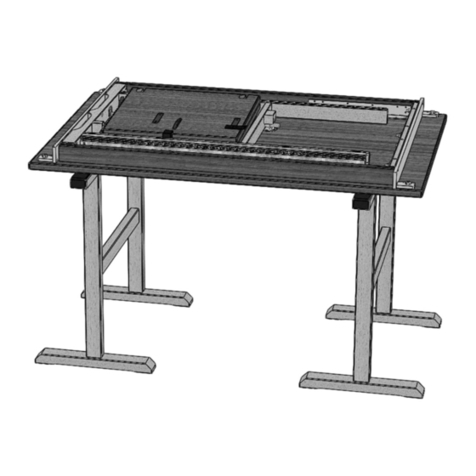

2. Put the table-top upside down onto padded
assembling trestles.
3. Die Zierblenden abschrauben.
3. Unscrew the decorative covers.
. Die Traversen abschrauben.
4. Unscrew the traverses.
236 , 2373 - 2375 (90 cm Breite) Holzplatte ohne Auszug 1 / 3 Änderungsdatum: 1 .09.17
4x
30 x 10,5 4x
M10
4x
4x
M10 x 575
1x
SW17
1x
SW6 8x
M8 x 25
Aufbauanleitung / assembly instructions mod.
2364, 2373 - 2375 (90 cm Breite) Holzplatte ohne Auszu
2364, 2373 - 2375 (90 cm width) wooden top without extension
(für 2365-2366, 2376-2377 100 cm Breite siehe weiter unten! /
for 2365-2366, 2376-2377 100 cm width siehe farther below!)

5. Die Traversen so mit dem Fuß-Befestigungs-
elementen verbinden, das sich der große
Lochabstand auf der Seite des Fuß-
Anschlusses (s.a. Bild!) befindet.
Die Fuß-Befestigungselemente mit je zwei
Schrauben und dem mitgelieferten Inbus-
schüssel befestigen.
5. he holes, which have the higher distance to
the side of the taverse, must be on top!
Fix each table-foot connection with each two
screws and use the provided hex-wrench.
6. Beim Anschrauben wieder die jeweils inneren
Gewinde der Län s-Zar en nutzen.
6. Screw on the traverse again and use the inner
threadholes of the frame.
7. Die Zierblenden wieder anschrauben.
7. Screw on the decorative covers again.
8. In jedes Fuß-Befestigungselement eine
Gewindestange schrauben.
8. urn a threaded bolt into each table-foot
connection.
236 , 2373 - 2375 (90 cm Breite) Holzplatte ohne Auszug 2 / 3 Änderungsdatum: 1 .09.17
M10 x 575
SW6
M8 x 25
Großer Abstand
higher distance
!

9. Die Tischbeine aufstecken und mit den
Scheiben und den Muttern fixieren. Zum
Schrauben der Mutter die mitgelieferte
Stecknuss nutzen.
9. Stick on the table-feet. First stick a washer onto
each threaded bolt and then screw on a nut
onto each threaded bolt. Use the socket to
tighten the nuts.
10. Je einen schwarzen Fuß-Stopfen in das Rohr
stecken.
10. Stick a black plug connection into each table-
foot.
11. Den Tisch wenden ohne die Füße zu belasten
und dann gleichzeitig alle Tischbeine auf
dem Boden absetzen.
11. While turning the table the feet must not touch
the ground and then put all the 4 table-legs
onto the floor synchronistically.
12. Fertiger Tisch.
12. Finished table.
236 , 2373 - 2375 (90 cm Breite) Holzplatte ohne Auszug 3 / 3 Änderungsdatum: 1 .09.17
M10
30 x 10,5
SW17

Aufbauanleitung / assembly instructions mod.
2365 - 2366, 2376 - 2377 (100 cm Breite) Holzplatte ohne Frontauszug
2365- 2366, 2376-2377 (100 cm width) wooden top without extension
für 2364, 2373 - 2375 90 cm Breite siehe weiter oben! /
for 2364, 2373 - 2375 90 cm width see farther above!
1.Montagematerial.
1. Fitting material.
2. Den Oberbau umgedreht auf gepolsterten
Montageböcken ablegen.
2. Put the table-top upside down onto padded
assembling trestles.
3. Die 4 uß-Befestigungselemente mit je zwei
Schrauben und dem mitgelieferten Inbus-
schüssel befestigen.
3. Fix each table-foot connection with each two
screws and use the provided hex-wrench.
4. In jedes uß-Befestigungselement eine
Gewindestange schrauben.
4. urn a threaded bolt into each table-foot
connection.
2365 - 2366, 2376 - 2377 (100 cm Breite) Holzplatte ohne rontauszug 1 / 2 Änderungsdatum: 14.09.17
x
30 x 10,5
x
M10
8x
M8 x 25
x
x
M10 x 575
1x
SW17
1x
SW6
SW6
M8 x 25
M10 x 575

5. Die Tischbeine aufstecken und mit den
Scheiben und den Muttern fixieren. Zum
Schrauben der Mutter die mitgelieferte
Stecknuss nutzen.
5. Stick on the table-feet. First stick a washer
onto each threaded bolt and then screw on a
nut onto each threaded bolt. Use the socket to
tighten the nuts.
6. Je einen schwarzen uß-Stopfen in das Rohr
stecken.
6. Stick a black plug connection into each table-
foot.
7. Den Tisch wenden ohne die üße zu belasten
und dann gleichzeitig alle 4 Tischbeine auf
dem Boden absetzen.
7. While turning the table the feet must not touch
the ground and then put all the 4 table-legs
onto the floor synchronistically.
8. ertiger Tisch.
8. Finished table.
2365 - 2366, 2376 - 2377 (100 cm Breite) Holzplatte ohne rontauszug 2 / 2 Änderungsdatum: 14.09.17
M10
30 x 10,5
SW17
