Vermeiren CARPO 4 LIMITED User manual

VERMEIREN
Carpo 4 limited
I N S T R U C T I O N M A N U A L
MODE D’EMPLOI
GEBRUIKSAANWIJZING
GEBRAUCHSANWEISUNG
I S T R U Z I O N I P E R L U S O
MANUAL DE INSTRUCCIONES
I N S T R U K C J A O B S Ł U G I

VERMEIREN
Opening up new horizons in mobility
Subject to technical alterations – vA - 2012-03
Carpo 4:
“Limited edition”
The Carpo 4 Limited edition scooter is foreseen
with a LCD display.
1. Technical Specifications
Description Dimensions
Length 1480 mm
Width 730 mm
Height 1350 mm
Ground clearance 150 mm
Batteries 2 x 12V - 75 Ah
Driving range 45 km*
Speed 17 km/h**
User weights 150 kg
Color Brown
* Typical range, calculated under best conditions in
accordance with the European Standards. These
driving range will be reduced if the wheelchair is
used frequently on slopes, rough ground or to
climb curbs.
** Speed and action radius can deviate (ca. 15%).
3. Safety rules
L
LL
L Recharge the new batteries before you use
the scooter, to maximize the batteries
efficiency and service life.
4. Components
* Control panel
1. Battery level indicator / LCD display
2. Speed control (slow)
3. Speed control (fast)
4. Speed switch
5. Horn
6. Set: change mode
7. Lights (front and rear)
8. Indicator (left)
9. Indicator (right)
10. Emergency lights
* LCD display
1. Temperature display
2. Speed bar
3. Speed display
4. Time display
5. Mileage or distance display
6. Battery indicator
7. High / Slow speed mode display
8. Controller fault code
5. Operation
The time setting is linked to the battery system,
once you change or connect to new batteries, you
must reset the time setting.
The system have a mileage memory for driving
distance. You do not have to reset the Mileage
display after changing the batteries.
Setting:
Press to change mode, to
modify time and display.
Normal AM/PM hour
minute Temp °C/°F
(speed) kmh/mph, (distance) km/mile
Normal
SET (3 sec)
SET
SET SET SET
SET

VERMEIREN
Pour plus de mobilité
Sous réserve de modifications techniques- vA - 2012-03
Carpo 4 :
« Limited edition »
Le scooter Carpo 4 Limited edition est équipé d'un
écran LCD.
1. Caractéristiques techniques
Description Dimensions
Longueur 1480 mm
Largeur 730 mm
Hauteur 1350 mm
Garde au sol 150 mm
Batteries 2 x 12 V - 75 Ah
Champ de conduite 45 km*
Vitesse maximale 17 km/h**
Poids total des
utilisateurs 150 kg
Couleur Marron
* Champ typique dans des conditions optimales de
conduite, en accord avec les normes européennes.
Ce champ sera moins important si l'on circule
fréquemment sur des pentes, des terrains
accidentés ou des bordures de trottoir.
** La vitesse maximale et le champ d'action peuvent
différer d'environ 15 %.
3. Règles de sécurité
L
LL
L Recharger les nouvelles batteries avant
d'utiliser le scooter. Elles fonctionneront
ainsi mieux et dureront plus longtemps.

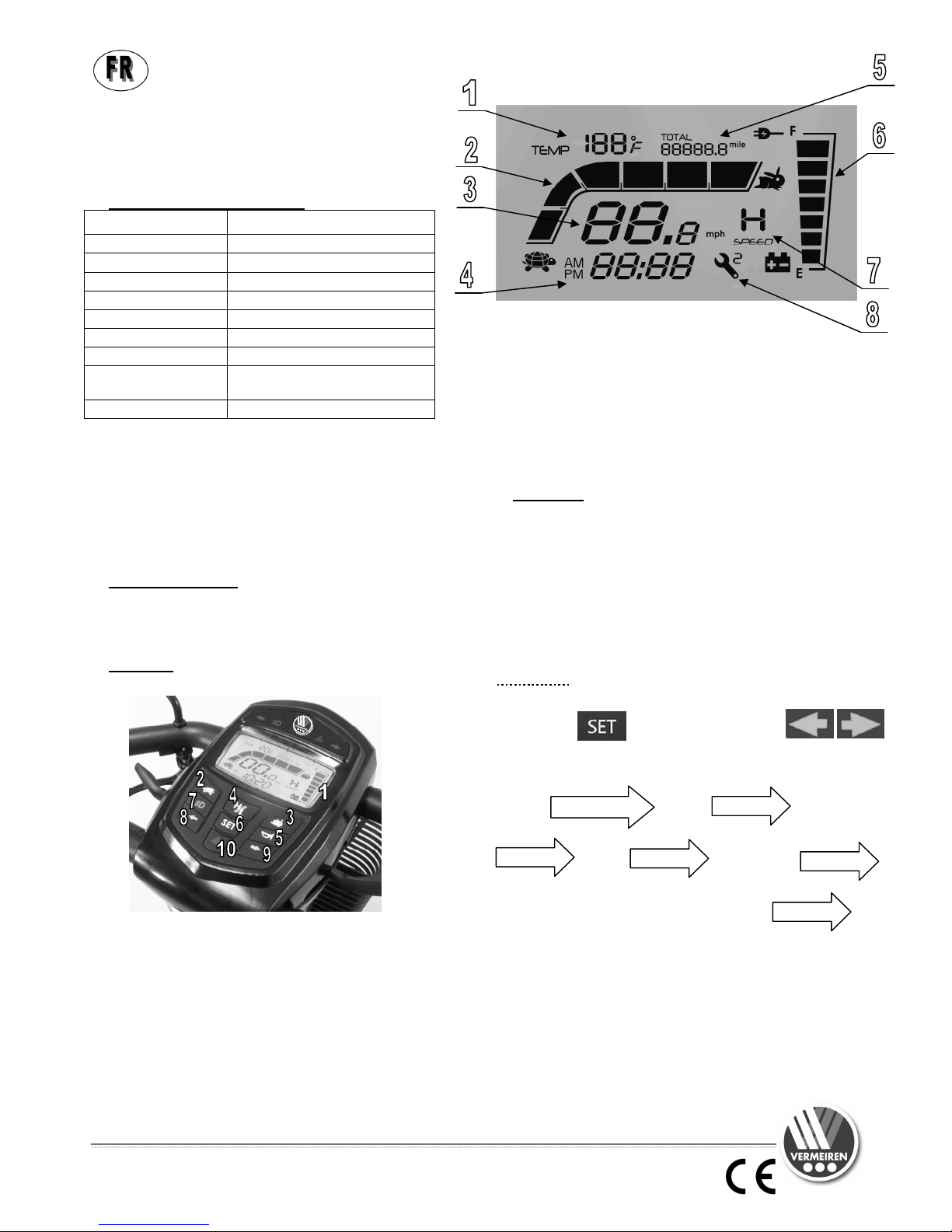

4. Éléments
* Tableau de bord
1. Témoin de charge de la batterie / écran LCD
2. Régulateur de vitesse (lent)
3. Régulateur de vitesse (rapide)
4. Changeur de mode de vitesse
5. Avertisseur
6. Set : changement de mode
7. Éclairage (avant et arrière)
8. Clignotant (gauche)
9. Clignotant (droit)
10. Feux de détresse
* Écran LCD
1. Affichage de la température
2. Barre de vitesse
3. Affichage de la vitesse
4. Affichage de l'heure
5. Compteur kilométrique
6. Témoin de charge
7. Mode Rapide / Lent
8. Code défaut
5. Utilisation
Le réglage de l'heure est lié au système de charge.
Il faut remettre ce réglage à zéro lorsque l'on place
de nouvelles batteries.
L'appareil comprend un compteur qui mémorise les
distances parcourues. Il n'est pas nécessaire de
remettre ce compteur à zéro après avoir remplacé
les batteries.
Réglages :
Appuyer sur pour changer de mode,
pour changer l'heure et l'affichage.
Normal AM/PM heure
minute Temp °C/°F
(vitesse) kmh/mph, (distance) km/mile
Normal
SET (3 sec)
SET
SET SET
SET
SET

VERMEIREN
Grensverleggend in mobiliteit
Voorbehouden technische wijzigingen – vA - 2012-03
Carpo 4:
“Limited edition”
De Carpo 4 Limited edition scooter is voorzien van
een LCD display.
1. Technische specificaties
Beschrijving Afmetingen
Lengte 1480 mm
Breedte 730 mm
Hoogte 1350 mm
Grondspeling 150 mm
Batterijen 2 x 12V - 75 Ah
Rijbereik 45 km*
Snelheid 17 km/u**
Gebruikersgewicht 150 kg
Kleur Bruin
* Bereik, berekend met de beste omstandigheden
volgens de Europese normeringen. Deze
theoretische actieradius zal worden verlaagd als
de rolstoel vaak wordt gebruikt op hellingen, ruw
terrein of stoepranden.
** Snelheid en actieradius kunnen variëren
(ongeveer 15%).
3. Voor Uw veiligheid
L
LL
L Laad de nieuwe batterijen op voor U Uw
scooter gebruikt, om de maximum
efficiëntie en levensduur van de batterijen
te bekomen.
4. Onderdelen
* Besturingspaneel
1. Batterij-indicator / LCD display
2. Snelheidsregelaar (traag)
3. Snelheidsregelaar (snel)
4. Snelheidsregelaar
5. Claxon
6. Set: veranderingsmodus
7. Verlichting (voorste en achterste)
8. Richtingsaanwijzer (links)
9. Richtingsaanwijser (rechts)
10. Waarschuwingsknipperlichten
* LCD display
1. Weergave van de temperatuur
2. Snelheids-indicator
3. Weergave van de snelheid
4. Weergave van de tijd
5. Weergave van de kilometers of afstand
6. Batterij-indicator
7. Weergave van snelle / langzame
snelheidsmodus
8. Controle van de foutcodes
5. Bediening
De instelling van de tijd is gelinkt aan het
batterijsysteem, bij het verwisselen of aansluiten
van nieuwe batterijen moet U de instelling van de
tijd resetten.
Het systeem heeft een kilometerstand geheugen
voor de rijafstand. De weergave van de
kilometerstand moet U niet resetten na het
vervangen van de batterijen.
Instelling:
Duw om de modus te veranderen,
om de tijd en weergave aan te passen.
Normaal AM/PM uur
minuut Temp °C/°F
(snelheid) kmh/mph, (afstand) km/mile
Normaal
SET (3 sec)
SET
SET SET SET
SET

VERMEIREN
Ihre Mobilität ist unser Anliegen
Technische Änderungen vorbehalten - vA - 2012-03
Carpo 4:
„Limited edition“
Das Elektromobil Carpo 4 Limited edition ist mit einem
LCD-Display ausgestattet.
1. Technische Daten
Beschreibung Abmessungen
Länge
1480 mm
Breite
730 mm.
Höhe
1350 mm
Bodenfreiheit
150 mm
Batterien
2 x 12V - 75 Ah
Reichweite
45 km*
Geschwindigkeit 17 km/h**
Zuladung 150 kg
Farbe Braun
* Typische Reichweite, berechnet unter besten
Bedingungen im Einklang mit den europäischen
Normen. Diese Reichweite verringert sich, wenn
der Rollstuhl häufig an Steigungen, auf rauem
Untergrund oder zum Auffahren auf Bordsteine
genutzt wird.
** Geschwindigkeit und Aktionsradius können
abweichen (ca. 15%).
3. Sicherheitsvorschriften
L
LL
L Laden Sie vor der Benutzung des
Elektromobils die Batterien, damit deren
Leistungsfähigkeit und Betriebsdauer
maximiert werden.

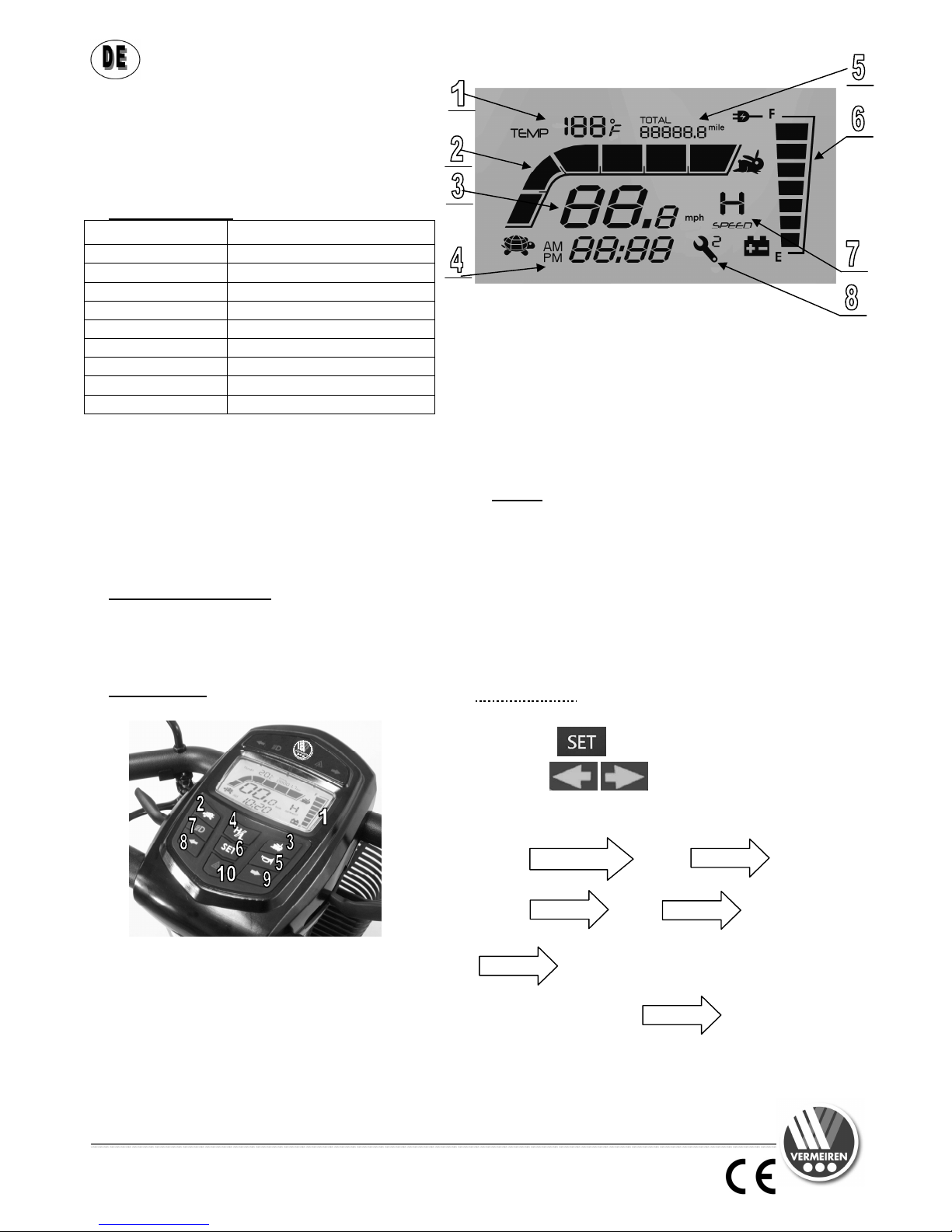

4. Komponenten
* Bedienfeld
1. Akku-Ladeanzeige/LCD-Display
2. Geschwindigkeitsregler (langsamer)
3. Geschwindigkeitsregler (schneller)
4. Geschwindigkeitsschalter
5. Hupe
6. Set: Betriebsart wechseln
7. Scheinwerfer (vorne und hinten)
8. Blinker (links)
9. Blinker (rechts)
10. Warnblinker
* LCD-Display
1. Temperaturanzeige
2. Geschwindigkeitsbalken
3. Geschwindigkeitswert
4. Uhrzeit
5. Kilometerstand oder Entfernungsanzeige
6. Batterieanzeige
7. Betriebsartenanzeige für hohe bzw. niedrige
Geschwindigkeit
8. Fehlercode des Controllers
5. Betrieb
Die Zeiteinstellung ist an das Batteriesystem
gebunden. Wenn Sie die Batterien wechseln oder
neue Batterien anschließen, müssen Sie die
Zeiteinstellung erneut vornehmen.
Das System verfügt über einen
Kilometerstandspeicher für die Fahrtentfernung. Nach
einem Batteriewechsel müssen Sie die
Kilometerstandanzeige nicht erneut einstellen.
Einstellungen:
Drücken Sie , um die Betriebsart zu
ändern und , um die Uhrzeit und
Anzeige zu ändern.
Normal AM/PM
Stunde Minute Temp. °C/°F
(Geschwindigkeit) km/h bzw. mph,
(Entfernung) km/Meilen Normal
SET
SET SET
SET
SET
SET (3 Sek.)

VERMEIREN
Mobilità illimitata
Modifiche tecniche riservate – vA - 2012-03
Carpo 4:
“Limited edition”
Lo scooter Carpo 4 Limited edition è dotato di
display LCD.
1. Specifiche tecniche
Descrizione Dimensioni
Lunghezza 1480 mm
Larghezza 730 mm
Altezza 1350 mm
Altezza libera dal suolo 150 mm
Batterie 2 x 12V - 75 Ah
Autonomia 45 km*
Velocità 17 km/h**
Carico massimo 150 kg
Colore Marrone
* Autonomia standard, calcolata in condizioni
ottimali, conformemente agli Standard Europei.
Tale autonomia si riduce se la sedia a rotelle viene
utilizzata di frequente su discese, terreni
accidentati o per il superamento di ostacoli.
** Velocità e raggio di azione possono variare (del
15% ca.).
3. Norme di sicurezza
L
LL
L Prima di utilizzare lo scooter, ricaricare le
batterie nuove per massimizzarne
l’efficienza e la durata.
4. Componenti
* Pannello di controllo
1. Indicatore di carica batterie / Display LCD
2. Regolatore di velocità (lento)
3. Regolatore di velocità (veloce)
4. Commutatore di velocità
5. Clacson
6. SET: modalità di cambio
7. Luci (anteriori e posteriori)
8. Freccia (sinistra)
9. Freccia (destra)
10. Luci di emergenza
* Display LCD
1. Indicatore di temperatura
2. Barra di velocità
3. Indicatore di velocità
4. Indicatore dell’ora
5. Display chilometraggio o distanza
6. Indicatore di carica batteria
7. Display modalità alta/ bassa velocità
8. Indicatore di guasto
5. Funzionamento
L’impostazione dell’ora è collegata alla batteria; una
volta cambiate o collegate delle batterie nuove, è
necessario resettare l’indicatore di ora.
Il sistema memorizza il chilometraggio della distanza
percorsa. Dopo avere cambiato le batterie, non è
necessario resettare il display Chilometraggio.
Impostazione:
Premere per cambiare modalità,
modificare l’ora e il display.
Normale AM/PM ore
minuti Temp °C/°F
(velocità) kmh/mph, (distanza) km/miglia
Normale
SET
SET
SET SET
SET
SET (3 sec)

VERMEIREN
Para más movilidad
Abriendo nuevos horizontes en movilidad – vA - 2012-03
Carpo 4:
«Limited edition»
El scooter Carpo 4 Limited edition está provisto de
una pantalla LCD.
1. Especificaciones técnicas
Descripción Dimensiones
Longitud 1.480 mm
Anchura 730 mm
Altura 1.350 mm
Distancia del suelo 150 mm
Baterías 2 x 12 V - 75 Ah
Autonomía 45 km*
Velocidad 17 km/h**
Peso soportado 150 kg
Color Marrón
* Autonomía estándar calculada en condiciones
ideales, conforme a las normas europeas. Esta
autonomía se verá reducida si utiliza muy a
menudo la silla de ruedas para subir cuestas,
bordillos o sobre terreno accidentado.
** La velocidad y el radio de acción pueden variar
(en un 15%).
3. Normas de seguridad
L
LL
L Antes de utilizar el scooter recargue las
nuevas baterías para maximizar su eficacia
así como su vida útil.
4. Componentes
* Panel de control
1. Indicador del nivel de batería / pantalla LCD
2. Control de velocidad (lento)
3. Control de velocidad (rápido)
4. Interruptor de velocidad
5. Bocina
6. Set: pasar de un modo a otro
7. Luces (delanteras y traseras)
8. Intermitente (izquierda)
9. Intermitente (derecha)
10. Luces de emergencia
* Pantalla LCD
1. Indicador de temperatura
2. Barra de velocidad
3. Indicador de velocidad
4. Indicador de tiempo
5. Indicador kilométrico o de distancia
6. Indicador de batería
7. Indicador de modo de velocidad rápida/lenta
8. Indicador de código de error
5. Funcionamiento
El parámetro de tiempo depende del sistema de la
batería: siempre que reemplace las antiguas
baterías o conecte las nuevas debe reiniciar el
parámetro de tiempo.
El sistema dispone de una memoria kilométrica útil
para la autonomía. Si reemplaza las baterías, no
necesitará reiniciar el indicador kilométrico.
Configuración:
Presione para cambiar de modo y
para modificar la hora y visualizarla.
Normal AM/PM hora
minutos Temp °C/°F
(velocidad) kmh/mph, (distancia) km/milla
Normal
SET (3 s) SET
SET SET SET
SET

VERMEIREN
Tworzymy nowe możliwości
Zastrzegamy sobie możliwość zmiany niektórych parametrów . - vA 2012-03
Carpo 4:
„Limited edition”
Skuter Carpo 4 Limited edition wyposażony jest w
wyświetlacz LCD.
1. Specyfikacje techniczne
Opis Wymiary
Długość 1480 mm
Szerokość 730 mm
Wysokość 1350 mm
Prześwit 150 mm
Akumulator 2 x 12V - 75 Ah
Zasięg 45 km*
Prędkość 17 km/h**
Waga użytkownika 150 kg
Kolor Brąz
* Typowy zasięg, obliczony w najlepszych
warunkach zgodnie ze Standardami Europejskimi.
Zasięg ten ulegnie zmniejszeniu w przypadku
częstego użytkowania wózka do pokonywania
podjazdów, krawężników lub w przypadku
nierównego podłoża.
** Prędkość i promieńzawracania mogąsięróżnić(ok.
15%).
3. Zasady bezpieczeństwa
L
LL
L Należy naładowaćnowy akumulator przed
użyciem skutera celem zmaksymalizowania
wydajności akumulatora i wydłużenia czasu
eksploatacji.
4. Elementy
* Panel kontrolny
1. Wskaźnik naładowania akumulatora /
wyświetlacz LCD
2. Przycisk regulacji prędkości (mała prędkość)
3. Przycisk regulacji prędkości (duża prędkość)
4. Przełącznik prędkości
5. Klakson
6. Set: przycisk zmiany trybu
7. Światła (przednie i tylne)
8. Kierunkowskaz (lewy)
9. Kierunkowskaz (prawy)
10. Światła awaryjne
* Wyświetlacz LCD
1. Temperatura
2. Pasek prędkości
3. Prędkość
4. Czas
5. Przebieg lub odległość
6. Wskaźnik naładowania akumulatora
7. Tryb dużej / małej prędkości
8. Kontrolka kodu błędu
5. Działanie
Ustawienie czasu jest powiązane z systemem
akumulatora. Po wymianie lub podłączeniu
nowego akumulatora należy ponownie ustawić
czas.
System jest wyposażony w pamięć przebiegu
przejazdu. Po zmianie akumulatora nie trzeba
restartowaćwyświetlacza przebiegu.
Ustawienie:
Nacisnąć aby zmienićtryb,
aby wprowadzićzmiany czasu i wyświetlacza.
Normalny AM/PM godzina
minuta Temp. °C/°F
(prędkość) kmh/mph, (odległość) km/mila
Normalny
SET (3 sek.) SET
SET SET SET
SET

!
Notes
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................



Belgium Germany
N.V. Vermeiren N.V. Vermeiren Deutschland GmbH
Vermeirenplein 1 / 15
B-2920 Kalmthout
Tel: [phone]
Fa : [phone]
website: www.vermeiren.be
e-mail: [email protected]
Wahlerstraße 12 a
D-40472 Düsseldorf
Tel: [phone]
Fa : [phone]
website: www.vermeiren.de
e-mail: [email protected]
France Austria
Vermeiren France S.A. L. Vermeiren Ges. mbH
Z. I., 5, Rue d´Ennevelin
F-59710 Avelin
Tel: [phone]
Fa : [phone]
website: www.vermeiren.fr
e-mail: [email protected]
Winetzhammerstraße 10
A-4030 Linz
Tel: [phone]
Fa : [phone]
website: www.vermeiren.at
e-mail: [email protected]
Italy Switzerland
Reatime S.R.L. Vermeiren Suisse S.A.
Viale delle Industrie 5
I-20020 Arese MI
Tel: [phone]
Fa : [phone]
website: www.reatime.it
e-mail: [email protected]
Hühnerhubelstraße 59
CH-3123 Belp
Tel: [phone]
Fa : [phone]
website: www.vermeiren.ch
e-mail: [email protected]
Poland The Netherlands
Vermeiren Polska Sp. z o.o Vermeiren Nederland .V.
ul. Łączna 1
PL-55-100 Trzebnica
Tel: [phone]
Fa : [phone]
website: www.vermeiren.pl
e-mail: [email protected]
Domstraat 50
NL-3864 PR Nijkerkerveen
Tel: [phone]
Fa : [phone]
website: www.vermeiren.com
e-mail: [email protected]
Spain Czech Republic
Vermeiren Iberica, S.L. Vermeiren ČR S.R.O.
Trens Petits, 6. - Pol. Ind. Mas Xirgu.
17005 Girona
Tel: [phone]
Fa : [phone]
website: www.vermeiren.es
e-mail: [email protected]
Sezemická 2757/2 - VGP Park
193 00 Praha 9 - Horní Počernice
Tel: [phone]
Fa : [phone]
website: www.vermeiren.cz
e-mail: [email protected]
R.E.: N.V. Vermeiren N.V., Vermeirenplein 1/15 - 2920 Kalmthout - Belgium – 2012-03- Manual Carpo limited edition- vA
