Vermeiren V300-30 User manual

VERMEIREN
V300 - 30°
I N S T R U C T I O N M A N U A L
M O D E D ’ E M P L O I
G E B R U I K S A A N W I J Z I N G
G E B R A U C H S A N W E I S U N G
I S T R U Z I O N I P E R L ' U S O
MANUA L D E I N S T R UCC I ON E S
I N S T R U K C J A O B S Ł U G I
N Á V O D K O B S L U Z E



V300 30°
2012-08
Page 1
V300 30°- Additions to manual V300
1 Product description (refer to manual V300 paragraph 1)
1.1 Technical specifications (add to manual V300 paragraph 1.1)
Technical terms below are valid for the wheelchair in standard settings. If other footrest / arm
support or other accessories are used, the tabulated values will change.
Make
Vermeiren
Address
Vermeirenplein 1/15, B
-
2920 Kalmthout
Type
Manual wheelchair
Model
V3
00
30°
Maximum occupant mass
1
3
0 kg
Description Min. Max.
Overall length with legrest 1040 mm
Effective seat width 390 mm 420 mm 440 mm 460 mm 480 mm 500 mm
Overall width (depends on the seat
width) 590 mm 620 mm 640 mm 660 mm 680 mm 700 mm
Folded length 1020 mm
Folded width 310 mm
Folded height 910 mm
Total mass 17,7 kg
Mass of heaviest part 10 kg
Static stability downhill 10°(in standard configuration)
Static stability uphill 2°
Static stability sideways 18°(in standard configuration)
Obstacle climbing 60 mm
Seat plane angle 0° 10°
Effective seat depth 440 mm 520 mm
Seat surface height at front edge 440 mm 530 mm
Backrest angle 5° 35°
Backrest height 400 mm
Distance between footrest and seat 420 mm
Angle between seat and footrest 5° 25°
Distance between armrest and seat 220 mm 240 mm
Front location of armrest structure 410 mm
Handrim diameter 535 mm
Horizontal location of axle (deflection) 1,27 mm 61,04 mm
Minimum turning radius 1500 mm
Diameter Krypton PU Rear wheels 22" 24"
Tyre pressure, rear (driving) wheels Max. 3.5 bar
Diameter Krypton PU steering wheels 200 mm
Tyre pressure, steering wheels Max. 2.5 bar
Storage and use temperature + 5 °C + 41 °C
Storage and use humidity 30% 70%
We reserve the right to introduce technical changes. Measurement tolerance ± 15 mm / 1,5 kg / °
Table 1: Technical specifications V300 30°

V300 30°
2012-08
Page 2
1.2 Drawing (change paragraph 1.3 manual V300)
1.3 Accessories (add to manual V300 paragraph 1.4)
The following accessories are available for the V300 30°:
•Drum brakes (B74)
1.4 Explanation of symbols (add to manual V300 paragraph 1.6)
2 Use (refer to manual V300 paragraph 2)
2.1 Backrest inclination (add to manual V300)
L
LL
L WARNING: Risk of tipping over – Be aware that the stability decreases when
backrest is adjusted backwards.
L
LL
L WARNING: Risk of injury – Apply the parking brakes before adjusting the
backrest.
L
LL
L CAUTION: Chance of pinching – Do not place your fingers, clothes between the
adjustment mechanism.
With the model V300 30°it is possible to set the b ackrest backwards with a maximum
inclination of 30°(4 different positions: steps 10°). Be sure that the patient sits in the chair
when the attendant shall perform the back adjusting and that the wheelchair does not tip
over.
Not crash-tested

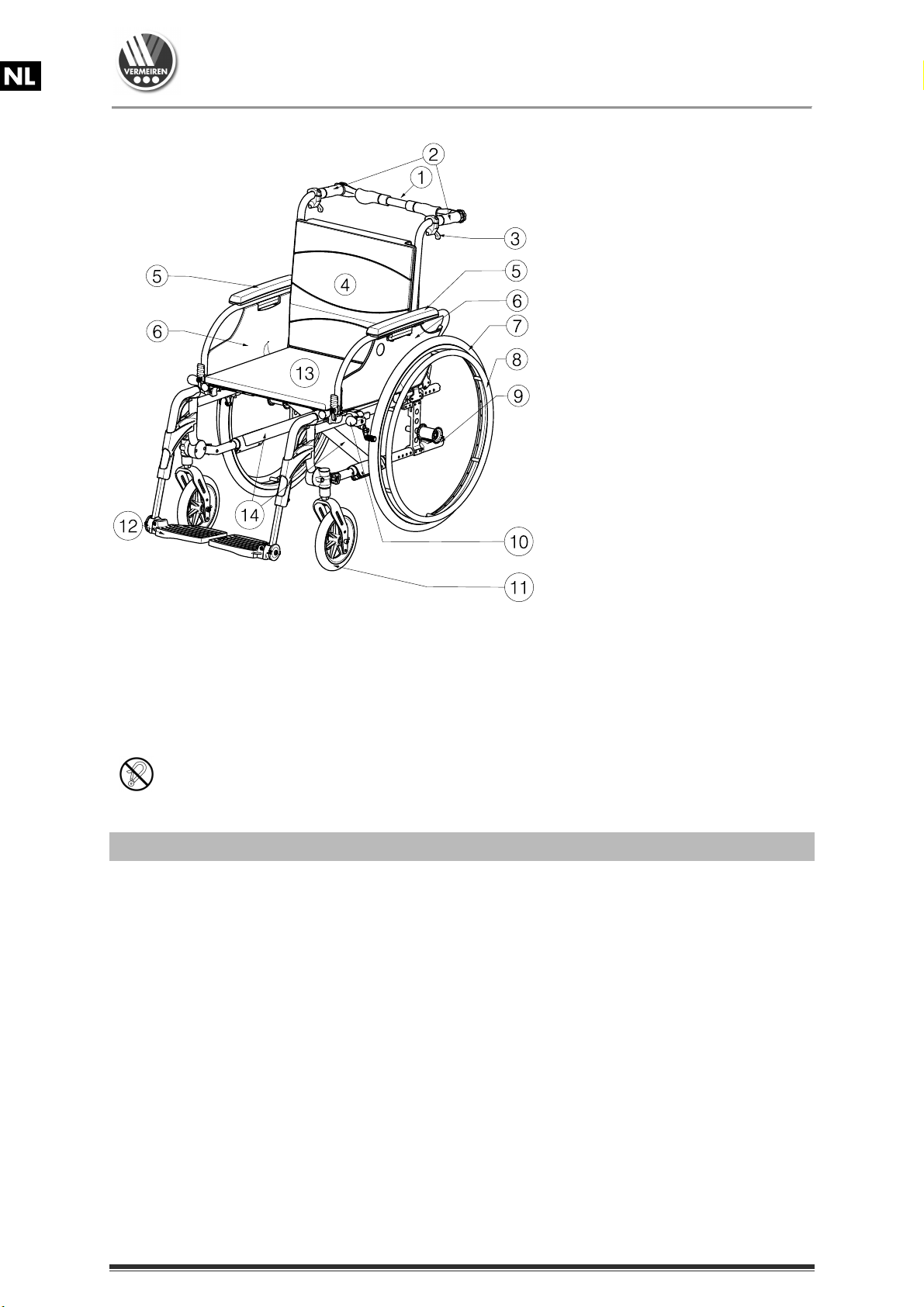

1 = Push bar
2 = Handles
3 = Lever back inclination
4 = Backrest
5 = Armrests
6 = Arm supports
7 = Driving wheels (rear
wheels)
8 = Hand rims
9 = Tip cap
10 = Brakes
11 = Steering wheels (front
wheels)
12 = Footrests
13 = Seat
14 = Cross

V300 30°
2012-08
Page 3
1. Pull handle on both sides towards the grab
handle to adjust the backrest.
2. The pen Ⓐcomes out the groove of the
toothed plate Ⓑ.
3. Pull both back tubes backwards continuously
to the desired position (4 different positions: 5°
- 15°- 25°- 35°).
4. Check that the pen Ⓐis well fixed in the
groove of the toothed plate Ⓑ.
If your wheelchair features drum brakes, the
handles are used as brakes.
2.2 Mounting or removing of push bar (add to manual V300)
L
LL
L WARNING: Risk of injury - Make sure that buttons Ⓐ
ⒶⒶ
Ⓐis tightened.
L
LL
L WARNING: Risk of injury - When equipped with the push bar, the push bar shall
always be mounted (→to increase the stability of the back).
The mounting of the push bar Ⓑis done as follows:
1. Mount the push bar Ⓑwith the starknob Ⓐin the left hand-grip.
2. Swing the push bar Ⓑto the right.
3. Mount hook Ⓒover the right hand-grip Ⓓas shown on the drawing. Use holes or to
adjust the tension of the backrest.
To take off the Push bar:
1. Loosen the starknob Ⓐon the right hand-grip.
2. Remove hook Ⓒfrom the right hand-grip Ⓓ.

V300 30°
2012-08
Page 4
2.3 Transport in the car (add to manual V300 paragraph 2.14)
L
LL
L DANGER: Risk of injury – The wheelchair is not suited for use as a seat in a
motor vehicle.
Never use your wheelchair as a seat in an automobile or other vehicle. The wheelchair shall
be marked with following symbol.
3 Installation and adjustment (refer to manual V300 paragraph 3)
3.1 Manner of delivery (add to manual V300 paragraph 3.2)
The Vermeiren V300 30°shall be delivered with:
•1 frame with arm supports, rear and front wheels (standard delivery
seat height: 500 mm, seat angle: 5°)
•1 pair footrests
•Back adjusting mechanism
•Tools
•Manual
•Accessories
3.2 Adjusting the stability and the maneuverability (add to manual V300
paragraph 3.8)
4 Maintenance (refer to manual V300 paragraph 4)
4.1 Regular Maintenance (add to manual V300 paragraph 4.1)
•Every 8 weeks: inspection and possibly lubricating or adjusting from
Backrest inclination system
4.2 Inspection (add to manual V300 paragraph 4.4)
•Check the functioning of the backrest inclination (locking, load, deformation, wear
caused by loads).
Axle block in most backwards
position, anti-tipping is standard
available.

V300 30°
2012-08
Page 1
V300 30°- Supplément du manuel
du V300
1 Description du produit (se référer au manuel du V300
paragraphe 1 )
1.1 Caractéristiques techniques (complément du manuel du V300 paragraphe
1.1)
Les indications techniques ci-dessous sont valides pour le fauteuil roulant avec ses réglages
standard. En cas d'utilisation d'autres repose-pieds/repose-bras ou autres accessoires, les
valeurs indiquées sont modifiées.
Marque
Vermeiren
Adresse
Vermeirenplein 1/15, B
-
2920 Kalmthout
Type
Fauteuil roulant manuel
Modèle
V300
30°
Poids max. du patient
130 kg
Description Min. Max.
Longueur totale avec repose-jambe 1040 mm
Largeur d'assise efficace 390 mm 420 mm 440 mm 460 mm 480 mm 500 mm
Largeur totale (en fonction de la largeur
d'assise) 590 mm 620 mm 640 mm 660 mm
680 mm 700 mm
Longueur plié 1020 mm
Largeur plié 310 mm
Hauteur plié 910 mm
Masse totale 17,7 kg
Masse de la partie la plus lourde 10 kg
Stabilité statique en descente 10°(en configuration standard)
Stabilité statique en montée 2°
Stabilité statique latérale 18°(en configuration standard)
Passage d'obstacle 60 mm
Angle du plan d'assise 0° 10°
Profondeur d'assise efficace 440 mm 520 mm
Hauteur de la surface d'assise sur le bord
avant 440 mm 530 mm
Angle du dossier 5° 35°
Hauteur du dossier 400 mm
Distance entre le repose-pied et le siège 420 mm
Angle entre le repose-pied et le siège 5° 25°
Distance entre l'accoudoir et le siège 220 mm 240 mm
Emplacement avant de la structure des
accoudoirs 410 mm
Diamètre de la main-courante 535 mm
Emplacement horizontal de l'essieu (flèche) 1,27 mm 61,04 mm
Diamètre de braquage minimum 1500 mm
Diamètre des roues arrière Krypton PU 22" 24"
Pression des pneus, roues arrière (motrices) Max. 3,5 bars
Diamètre des roues directrices Krypton PU 200 mm
Pression des pneus, roues directrices Max. 2,5 bars

V300 30°
2012-08
Page 2
Température de stockage et d'utilisation + 5 °C + 41 °C
Humidité de stockage et d'utilisation 30% 70%
Nous nous réservons le droit d’apporter des modifications techniques. Tolérance de mesures ± 15 mm / 1,5 kg / °.
Tableau 1 : Spécifications techniques V300 30°
1.2 Schéma (remplace le paragraphe 1.3 du manuel du V300)
1.3 Accessoires (complément du manuel du V300 paragraphe 1.4)
Les accessoires suivants sont disponibles pour le V300 30°:
•Freins à tambour (B74)
1.4 Explication des symboles (complément du manuel du V300 paragraphe 1.6)
2 Utilisation (se référer au manuel du V300 paragraphe 2)
2.1 Inclinaison du dossier (complément du manuel du V300)
L
LL
LAVERTISSEMENT : Risque de basculement – Soyez conscient que la stabilité
diminue lorsque le dossier est basculé vers l'arrière.
L
LL
LAVERTISSEMENT : Risque de blessures – Appliquez les freins de stationnement
avant de régler l'inclinaison du dossier.
L
L L
L ATTENTION : Risque de pincement – Ne placez pas vos doigts, les vêtements
entre du mécanisme de réglage.
Avec le modèle V300 30°, il est possible de basculer le dossier vers l'arrière avec un angle
maximum de 30°(4 positions différentes: palier de 10°). Assurez-vous que le patient est
assis dans le fauteuil lorsque l'accompagnateur fait basculer le dossier vers l'arrière et
s'assure que le fauteuil roulant ne se renverse.
Crash-test: NON
1 = Barre de poussée
2 = Poignées
3 = Levier d'inclinaison du
dossier
4 = Dossier
5 = Manchettes
6 = Repose-bras
7 = Roues motrices (roues
arrière)
8 = Mains-courantes
9 = Anti-bascule
10 = Freins
11 = Roues directrices
(roues avant)
12 = Repose-pieds
13 = Siége
14 = Traverse

V300 30°
2012-08
Page 3
1. Tirez le levier des deux côtés en direction de
la poignée pour régler le dossier.
2. Le plot Ⓐsort de la rainure de la plaque
dentée Ⓑ.
3. Tirez les deux conduits du dossier
progressivement vers l'arrière jusqu'à la
position désirée (4 positions différentes: 5°-
15°- 25°- 35°).
4. Vérifier que le plot Ⓐsoit bien fixé dans la
rainure de la plaque dentée Ⓑ.
Lorsque le fauteuil roulant est équipé de freins à
tambour, les poignées sont utilisées pour freiner.
2.2 Montage ou démontage de la barre de poussée (complément du
manuel du V300)
L
LL
LAVERTISSEMENT : Risque de blessures - Assurez-vous que les boutons Ⓐ
ⒶⒶ
Ⓐsont
correctement serrés.
L
LL
LAVERTISSEMENT : Risque de lésion - Si le fauteuil roulant dispose d'une barre
du poussoir, elle doit toujours être montée ( →afin d'augmenter la stabilité).
Le montage de la barre de poussée Ⓑs'effectue comme suit:
1. Fixez la barre du poussoir Ⓑavec le bouton à croisillon Ⓐsur la poignée de gauche.
2. Tournez la barre du poussoir Ⓑvers la droite.
3. Fixez le crochet Ⓒsur la poignée de droite Ⓓcomme indiqué sur le dessin. Utiliser les
trous ou pour ajuster la tension du dossier.
Pour supprimer la barre du poussoir :
1. Détachez la vis Ⓐau niveau de la poignée droite.
2. Enlevez le crochet Ⓒde la poignée droite Ⓓ.

V300 30°
2012-08
Page 4
2.3 Transport en voiture (complément du manuel du V300 paragraphe 2.14)
L
LL
LDANGER : Risque de lésion - Le fauteuil ne convient pas pour être utilisé comme
un siège dans un véhicule motorisé.
N'utilisez jamais le fauteuil roulant comme un siège dans une voiture ou dans un autre
véhicule. Le fauteuil roulant est marqué avec le symbole suivant :
3 Installation et réglage (se référer au manuel du V300 paragraphe
3)
3.1 Mode de livraison (complément du manuel du V300 paragraphe 3.2)
Le Vermeiren V300 30°doit être livré avec :
•1 châssis avec repose-bras, roues avant et arrière (fourniture standard
hauteur du siège : 500 mm, angle du siège : 5°)
•1 paire de repose-pieds
•Système de réglage du dossier
•Outils
•Mode d’emploi
•Accessoires
3.2 Réglage de la stabilité et de la manoeuvrabilité (complément du
manuel du V300 paragraphe 3.8)
4 Maintenance (se référer au manuel du V300 paragraphe 4)
4.1 Maintenance régulière (complément du manuel du V300 paragraphe 4.1)
•Toutes les 8 semaines : inspection et éventuellement lubrification et réglage de
Système de réglage du dossier
4.2 Inspection (complément du manuel du V300 paragraphe 4.4)
•Contrôlez le fonctionnement des inclinaison du dossier (verrouillage, charge,
déformation, usure liée aux charges).
Bloc d'essieu en arrière
position, roues anti-bascule 
sont livrable standardément.

V300 30°
2012-08
Pagina 1
V300 30°- Aanvullingen op de
handleiding V300
1 Productomschrijving (Verwijs naar handleiding V300 paragraaf 1)
1.1 Technische specificaties (toevoegen aan handleiding V300 paragraaf 1.1)
Onderstaande technische gegevens zijn geldig voor de rolstoel in standaard instellingen.
Wanneer er andere voetsteunen / armsteunen of andere accessoires worden gebruikt,
worden de opgegeven waarden gewijzigd.
Merk
Vermeiren
Adres
Vermeirenplein 1/15, B
-
2920 Kalmthout
Type
Manuele rolstoel
Model
V300 30°
Maximale massa ge
bruiker
130 kg
Beschrijving Min. Max.
Totale lengte inclusief voetsteun 1040 mm
Effectieve zitbreedte 390 mm 420 mm 440 mm 460 mm 480 mm 500 mm
Totale breedte (afhankelijk van de zitbreedte) 590 mm 620 mm 640 mm 660 mm 680 mm 700 mm
Lengte dichtgevouwen 1020 mm
Breedte dichtgevouwen 310 mm
Hoogte dichtgevouwen 910 mm
Totaal gewicht 17,7 kg
Gewicht zwaartste onderdeel 10 kg
Statische stabiliteit bergaf 10°(in standaard configuratie)
Statische stabiliteit bergop 2°
Statische stabiliteit zijwaarts 18°(in standaard configuratie)
Maximum hoogte hindernis 60 mm
Zithoek 0° 10°
Effectieve zitdiepte 440 mm 520 mm
Zithoogte aan voorzijde 440 mm 530 mm
Rughoek 5° 35°
Rughoogte 400 mm
Afstand tussen zit en voetsteun 420 mm
Hoek tussen zit en voetsteun 5° 25°
Afstand tussen armsteun en zit 220 mm 240 mm
Afstand voorzijde armsteun 410 mm
Diameter aandrijfhoepel 535 mm
Horizontale afstand van de as (uitwijking) 1,27 mm 61,04 mm
Minimale draaicirkel 1500 mm
Diameter Krypton PU achterwielen 22" 24"
Bandendruk, achter (aandrijf)wielen Max. 3,5 bar
Diameter Krypton PU stuurwielen 200 mm
Bandendruk, stuurwielen Max. 2,5 bar
Opslag en gebruikstemperatuur + 5 °C + 41 °C
Opslag en gebruiksluchtvochtigheid 30% 70%
We behouden ons het recht voor om technische wijzigingen te introduceren. Meettolerantie ± 15 mm / 1,5 kg / °
Tabel 1: Technische specificaties V300 30°

V300 30°
2012-08
Pagina 2
1.2 Onderdelen (Verander paragraaf 1.3 in handleiding V300)
1.3 Accessoires (toevoegen aan handleiding V300 paragraaf 1.4)
Volgende accessoires zijn beschikbaar voor de V300 30°:
•Trommelremmen (B74)
1.4 Verklaring van desymbolen (toevoegen aan handleiding V300 paragraaf 1.6)
2 Gebruik (Verwijs naar handleiding V300 paragraaf 2)
2.1 Inclinatie van de rug (toevoegen aan handleiding V300)
L
LL
LWAARSCHUWING: Kantelgevaar – Denk eraan dat de stabiliteit toeneemt als de
rug naar achteren wordt gekanteld.
L
LL
LWAARSCHUWING: Gevaar voor letsel – Zorg ervoor dat de remmen van de
rolstoel aangetrokken zijn voordat U de rug inclinatie versteld.
L
L L
L VOORZICHTIG: Kans op beknelling - Plaats Uw vingers, kledij niet tussen het
verstelmechanisme.
Met het model V300 30°is het mogelijk om de rug, m et een maximale inclinatie van 30°(4
verschillende posities: stappen van 10°), naar achteren te kantelen. Zorg ervoor dat de
patiënt in de rolstoel zit als de begeleider de rug inclinatie versteld en dat de rolstoel niet
achter over kantelt.
Niet gecrashtest
1 = Duwstang
2 = Handvaten
3 = Hendel voor
ruginclinatie
4 = Rug
5 = Armleggers
6 = Armsteunen
7 = Aandrijfwielen
(achterwielen)
8 = Grijphoepels
9 = Trapdop
10 = Remmen
11 = Stuurwielen
(voorwielen)
12 = Voetsteunen
13 = Zit
14 = Kruis

V300 30°
2012-08
Pagina 3
1. Trek de hendel aan beide kanten naar de
handgreep om de rughoek te verstellen.
2. De pen Ⓐkomt uit de groef van de plaat met
uitstulpingen Ⓑ.
3. Trek beide rugbuizen geleidelijk aan naar
achteren tot de gewenste positie (4
verschillende posities: 5°- 15°- 25°- 35°).
4. Controleer dat de pen Ⓐterug goed is
gepositioneerd in de groef van de plaat Ⓑ.
Als de rolstoel trommelremmen heeft; dan worden
de hendels als remmen gebruikt.
2.2 Plaatsen of verwijderen van de duwstang (toevoegen aan handleiding
V300)
L
LL
LWAARSCHUWING: Kans op letsel - Zorg ervoor dat de knoppen Ⓐ
ⒶⒶ
Ⓐterug goed
zijn vastgemaakt.
L
LL
LWAARSCHUWING: Gevaar voor letsel - Als de rolstoel over een duwstang
beschikt, dient deze altijd te worden gemonteerd ( →ter verhoging van de
stabiliteit).
Om de duwstang te monteren Ⓑgaat U als volgt te werk:
1. Monteer de duwstang Ⓑin de linkse handgreep met behulp van de sterknop Ⓐ.
2. Draai de duwstang Ⓑnaar de rechterkant.
3. Monteer de haak Ⓒover de rechte handgreep Ⓓzoals aangegeven in de figuur. Gebruik
de boringen of om de spanning van de rug in te stellen.
Om de duwstang te verwijderen:
1. Maak de sterknop Ⓐaan de rechtse handgreep los.
2. Verwijder de haak Ⓒvan de rechtse handgreep Ⓓ.

V300 30°
2012-08
Pagina 4
2.3 Transport in de auto (toevoegen aan handleiding V300 paragraaf 2.14)
L
LL
LGEVAAR: Gevaar voor letsel – De rolstoel is niet geschikt om te gebruiken als
een zit in een motorvoertuig.
Gebruik de rolstoel nooit als een zit in een auto of ander voertuig. De rolstoel wordt
gemarkeerd met het volgende symbool:
3 Installatie en instellingen (Verwijs naar handleiding V300
paragraaf 3)
3.1 Leveringsomvang (toevoegen aan handleiding V300 paragraaf 3.2)
De Vermeiren V300 30°wordt geleverd met:
•1 frame gemonteerd met armsteunen, achter- en voorwielen (standaard levering
zithoogte: 500 mm, zithoek: 5°)
•1 paar voetsteunen
•Rugverstellingsmechanisme
•Gereedschap
•Handleiding
•Accessoires
3.2 Instellen van de stabiliteit en manouvreerbaarheid (toevoegen aan
handleiding V300 paragraaf 3.8)
4 Onderhoud (Verwijs naar handleiding V300 paragraaf 4)
4.1 Periodiek onderhoud (toevoegen aan handleiding V300 paragraaf 4.1)
•Om de 8 weken: nakijken en eventueel smeren of afstellen van
Systeem voor ruginclinatie
4.2 Inspectie (toevoegen aan handleiding V300 paragraaf 4.4)
•Controle op de werking van de ruginclinatie (vergrendeling, belasting, vervorming,
slijtage door belasting)
Asblok in de meest
achterwaartse positie, anti-tipping
is standaard aanwezig.

V300 30°
2012-08
Seite 1
V300 30°- Ergänzungen zur
Gebrauchsanweisung V300
1 Produktbeschreibung (Bezug zur Gebrauchsanweisung V300,
Kapitel 1)
1.1 Technische Daten (Ergänzung zur Gebrauchsanweisung V300, Kapitel 1.1)
Die im Folgenden aufgeführten technischen Daten gelten für einen Rollstuhl in der
Standardkonfiguration. Wurden eine Fußplatte und/oder eine Armauflage oder anderes
Zubehör montiert, ändern sich die in der Tabelle aufgeführten Werte.
Hersteller
Vermeiren
Adresse
Vermeirenplein 1/15, B
-
2920 Kalmthout
Typ
Manueller Ro
llstuhl
Modell
V300 30°
Max. zulässiges Gewicht des
Rollstuhlfahrers
130 kg
Beschreibung Min. Max.
Gesamtlänge mit Beinstütze 1040 mm
Effektive Sitzbreite 390 mm 420 mm 440 mm 460 mm 480 mm 500 mm
Gesamtbreite (abhängig von der Sitzbreite) 590 mm 620 mm 640 mm 660 mm 680 mm 700 mm
Länge zusammengeklappt 1020 mm
Breite zusammengeklappt 310 mm
Höhe zusammengeklappt 910 mm
Gesamtgewicht 17,7 kg
Gewicht des schwersten Teils 10 kg
Statische Stabilität, bergab 10°(in der Standardkonfiguration)
Statische Stabilität, bergauf 2°
Statische Stabilität, seitwärts 18°(in der Standardkonfiguration)
Überfahren von Hindernissen 60 mm
Winkel der Sitzfläche 0° 10°
Effektive Sitztiefe 440 mm 520 mm
Höhe der Sitzoberfläche an der Vorderkante 440 mm 530 mm
Rückenlehnenwinkel 5° 35°
Rückenlehnenhöhe 400 mm
Abstand zwischen Fußplatte und Sitz 420 mm
Winkel zwischen Sitz und Fußplatte 5° 25°
Abstand zwischenArmauflage und Sitz 220 mm 240 mm
Vordere Lage der Armauflage 410 mm
Greifreifendurchmesser 535 mm
Horizontale Lage derAchse (Deflektion) 1,27 mm 61,04 mm
Kleinster Wenderadius 1500 mm
Durchmesser der Krypton PU-Hinterräder 22" 24"
Reifendruck, Hinterräder (Antriebsräder) max. 3,5 bar
Durchmesser der Krypton PU-Lenkräder 200 mm
Reifendruck, Lenkräder max. 2,5 bar
Temperaturbereich für Lagerung und Nutzung 5 °C +41 °C

V300 30°
2012-08
Seite 2
Luftfeuchtigkeitsbereich für Lagerung und
Nutzung 30% 70%
Technische Änderungen vorbehalten. Messtoleranzen ± 15 mm / 1,5 kg / °
Tabelle 1: Technische Daten V300 30°
1.2 Komponenten (Änderung Kapitel 1.3, Gebrauchsanweisung V300 )
1.3 Zubehör (Ergänzung zur Gebrauchsanweisung V300, Kapitel 1.4)
Folgendes Zubehör ist erhältlich für die Modelle V300 30°:
•Trommelbremsen (B74)
1.4 Positionstypenschild (Ergänzung zur Gebrauchsanweisung V300, Kapitel 1.6)
2 Verwendung (Bezug zur Gebrauchsanweisung V300, Kapitel 2)
2.1 Rückenkantelung (Ergänzung zur Gebrauchsanweisung V300)
L
LL
LWARNUNG: Kippgefahr – Beachten Sie, dass die Stabilität sinkt, wenn die
Rückenlehne nach hinten verstellt wird.
L
LL
LWARNUNG: Verletzungsgefahr! Betätigen Sie vor dem Einstellen der
Rückenlehne die Feststellbremsen.
L
LL
LVORSICHT: Quetschgefahr - Halten Sie Ihre Finger, Kleidungsstücke fern vom
Verstellmechanismus.
Bei dem Modell V300 30°lässt sich die Rückenlehne bis auf einen Winkel von maximal 30°
nach hinten kippen (4 verschiedene Positionen in 10°-Schritten). Stellen Sie sicher, dass der
Patient in dem Stuhl sitzt, wenn der Begleiter die Rückenlehne nach hinten kippt, und dass
der Rollstuhl nicht umkippt.
Nicht durch Crashtest geprüft
1 = Schiebestange
2 = Handgriffe
3 = Hebel für Rückenneigung
4 = Rückenlehne
5 = Armauflagen
6 = Armauflagenträger
7 = Antriebsräder (Hinterräder)
8 = Greifreifen
9 = Kipphilfe
10 = Bremsen
11 = Lenkräder (Vorderräder)
12 = Fußstützen
13 = Sitz
14 = Schere

V300 30°
2012-08
Seite 3
1. Ziehen Sie den Hebel auf beiden Seiten in
Richtung Handgriff , um die Rückenlehne zu
verstellen.
2. Der Sicherungsstift Ⓐhebt sich aus der
Haltekerbe der Zahnplatte Ⓑ.
3. Ziehen Sie beide Rückenrohre langsam in die
gewünschte Position (4 verschiedene
Positionen: 5°- 15°- 25°- 35°).
4. Stellen Sie sicher, dass der Sicherungsstift Ⓐ
sicher in der Haltekerbe der Zahnplatte
versinkt Ⓑ.
Wenn der Rollstuhl über Trommelbremsen verfügt,
werden die Griffe zum Bremsen verwendet.
2.2 An- oder Abbauen der Schiebestange (Ergänzung zur
Gebrauchsanweisung V300)
L
LL
LWARNUNG: Verletzungsgefahr – Stellen Sie sicher, dass die Sternräder Ⓐ
ⒶⒶ
Ⓐfest
sitzen.
L
LL
LWARNUNG: Verletzungsgefahr - Wenn der Rollstuhl über eine Schiebestange
verfügt, muss diese immer montiert werden (zur Erhöhung der Stabilität).
Die Schiebestange Ⓑwird wie folgt montiert:
1. Setzen Sie die Schiebestange Ⓑmit dem Sterngriff Ⓐin den linken Handgriff.
2. Drehen Sie die Schiebestange Ⓑnach rechts.
3. Setzen Sie die Aufhängung Ⓒüber den rechten Handgriff Ⓓwie in der Zeichnung
angegeben. Nutzen Sie die Lochungen oder für unterschiedliche Spannung in der
Rückenlehne.
So bauen Sie die Schiebestange ab:
1. Lösen Sie die Sterngriff Ⓐam rechten Handgriff.
2. Entfernen Sie die Aufhängung Ⓒvom rechten Handgriff Ⓓ.

V300 30°
2012-08
Seite 4
2.3 Transport in einem auto (Ergänzung zur Gebrauchsanweisung V300, Kapitel
2.14)
L
LL
LGEFAHR: Verletzungsgefahr - Der Rollstuhl eignet sich nicht als Sitz in einem
Kraftfahrzeug.
Der Rollstuhl darf nicht als Sitzplatz in einem PKW oder anderen Fahrzeug verwendet
werden. Der Rollstuhl ist mit dem folgenden Symbol zu kennzeichnen.
3 Zusammenbau und Einstellung (Bezug zur
Gebrauchsanweisung V300, Kapitel 3)
3.1 Lieferumfang (Ergänzung zur Gebrauchsanweisung V300, Kapitel 3.2)
Der Lieferumfang des Vermeiren V300 30°umfasst:
•1 Rahmen mit Armauflagen, Hinterrädern und Vorderrädern (Standardlieferung
Sitzhöhe: 500 mm; Sitzgestell: 5°)
•1 Paar Fußstützen
•Rückenlehneneinstellsystem
•Werkzeuge
•Handbuch
•Zubehör
3.2 Einstellen der Stabilität und der Manövrierbarkeit (Ergänzung zur
Gebrauchsanweisung V300, Kapitel 3.8)
4 Wartung (Bezug zur Gebrauchsanweisung V300, Kapitel 4)
4.1 Regelmäßige Wartung (Ergänzung zur Gebrauchsanweisung V300, Kapitel
4.1)
•Alle 8 Wochen: Überprüfen und möglicherweise Schmieren oder Anpassen der
folgenden Teile:
Rückenneigungssystem
4.2 Inspektion (Ergänzung zur Gebrauchsanweisung V300, Kapitel 4.4)
•Funktionsprüfung der Rückenkantelung (Verriegelung, Belastung, Verformung,
Verschleiß durch Belastung).
Achsblock nach hinten
montiert, Kippschutzvorrichtung 
ist standardmäßig erhältlich)

V300 30°
2012-08
Pagina 1
V300 30°- In aggiunta al manuale
della V300
1 Descrizionedel prodotto (riferirsi al manuale della V300
paragrafo 1)
1.1 Specifiche tecniche (aggiungere al manuale della V300 paragrafo 1.1)
I termini tecnici riportati di seguito sono applicabili alla carrozzina con configurazione
standard. Se sono utilizzati altri poggiapiedi/ poggiabraccia o accessori, i valori in tabella
cambiano.
Produttore
Vermeiren
Indirizzo
Vermeirenplein 1/15, B
-
2920 Kalmthout
Tipo
Carrozzina manuale
Modello
V300 30°
Peso massimo de
ll'occupante
130 kg
Descrizione Min. Max.
Lunghezza complessiva con bracciolo 1040 mm
Larghezza effettiva del sedile 390 mm 420 mm 440 mm 460 mm 480 mm 500 mm
Larghezza complessiva (in base alla
larghezza del sedile) 590 mm 620 mm 640 mm 660 mm
680 mm 700 mm
Lunghezza ripiegata 1020 mm
Larghezza ripiegata 310 mm
Altezza ripiegata 910 mm
Peso totale 17,7 kg
Massa della parte più pesante 10 kg
Stabilità statica in discesa 10°(in configurazione standard)
Stabilità statica in salita 2°
Stabilità statica laterale 18°(in configurazione standard)
Superamento degli ostacoli 60 mm
Inclinazione del piano del sedile 0° 10°
Profondità effettiva del sedile 440 mm 520 mm
Altezza della superficie del sedile all'estremità
anteriore 440 mm 530 mm
Inclinazione dello schienale 5° 35°
Altezza dello schienale 400 mm
Distanza tra poggiapiedi e sedile 420 mm
Angolazione tra sedile e poggiapiedi 5° 25°
Distanza tra braccioli e sedile 220 mm 240 mm
Posizione anteriore della struttura del
bracciolo 410 mm
Diametro dei corrimano 535 mm
Posizione orizzontale dell'asse (deflessione) 1,27 mm 61,04 mm
Raggio di sterzata minimo 1500 mm
Diametro delle ruote posteriori in PU kripton 22" 24"
Pressione di gonfiaggio pneumatici, ruote
motrici/posteriori Max. 3,5 bar
Diametro delle ruote direttrici in PU kripton 200 mm

V300 30°
2012-08
Pagina 2
Pressione di gonfiaggio pneumatici, ruote
direttrici Max. 2,5 bar
Temperatura per utilizzo e conservazione + 5 °C + 4 1 °C
Umidità per utilizzo e conservazione 30% 70%
La casa produttrice si riserva il diritto di apportare modifiche tecniche. Tolleranza misurazioni ± 15 mm / 1,5 kg / °.
Tabella 1: Specifiche tecniche V300 30°
1.2 Schema (cmabiare paragrafo 1.3 del manuale della V300)
1.3 Accessori (aggiungere al manuale della V300 paragrafo 1.4)
Per il modello V300 30°sono disponibili gli access ori seguenti:
•Freni a tamburo (B74)
1.4 Legenda dei simboli (aggiungere al manuale della V300 paragrafo 1.6)
2 Utilizzo (riferirsi al manuale della V300 paragrafo 2)
2.1 Inclinazione dello schienale (aggiungere al manuale della V300)
L
LL
LAVVERTENZA: Rischio di ribaltamento - La stabilità diminuisce in proporzione
alla regolazione del sedile all'indietro.
L
LL
LAVVERTENZA: rischio di lesioni – Prima di regolare lo schienale, bloccare i freni
di stazionamento.
L
LL
LATTENZIONE: rischio di pizzicamento - Prestare attenzione a non mettere le dita,
indumenti lontani dai meccanismo di regolazione.
Il modello V300 30°consente un'inclinazione posteriore massima dello schienale di 30°(4
diverse regolazioni con incrementi di 10°). Durante la regolazione dello schienale,
assicurarsi che il paziente sia seduto nella carrozzina e prestare attenzione al rischio di
ribaltamento.
Prove d'urto non effettuate
1 = Barra di spinta
2 = Manopole di spinta
3 = Impugnature
inclinazione schienale
4 = Schienale
5 = Braccioli
6 = Poggiabraccia
7 = Ruote motrici (ruote
posteriori)
8 = Corrimano
9 = Calotta ribaltamento
10 = Freni
11 = Ruote direttrici (ruote
anteriori)
12 = Poggiapiedi
13 = Seduta
14 = Crociera
