Victron energy Phoenix Multi User manual

GB NL F D Appendix
USER MANUAL
GEBRUIKERSHANDLEIDING
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
Phoenix Multi
12/2000/100
12/2500/120
24/2000/60
24/3000/70
48/3000/35
Phoenix MultiPlus
12/2000/100
12/2500/120
24/2000/60
24/3000/70
48/3000/35
Phoenix Inverter
12/2500
24/3000
48/3000

GB NL F D Appendix
Copyrights 2004 Victron Energy B.V.
All Rights Reserved
This publication or parts thereof, may not be reproduced in any form, by any method, for
any purpose.
For conditions of use and permission to use this manual for publication in other than the
English language, contact Victron Energy B.V.
VICTRON ENERGY B.V. MAKES NO WARRANTY, EITHER EXPESSED OR IMPLIED,
INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, REGARDING
THESE VICTRON ENERGY PRODUCTS AND MAKES SUCH VICTRON ENERGY
PRODUCTS AVAILABLE SOLELY ON AN “AS IS” BASIS.
IN NO EVENT SHALL VICTRON ENERGY B.V. BE LIABLE TO ANYONE FOR SPECIAL,
COLLATERAL, INCIDENTAL, OR CONSEQUENTIAL DAMAGES IN CONNECTION WITH
OR ARISING OUT OF PURCHASE OR USE OF THESE VICTRON ENERGY PRODUCTS.
THE SOLE AND EXCLUSIVE LIABILITY TO VICTRON ENERGY B.V., REGARDLESS OF
THE FORM OF ACTION, SHALL NOT EXCEED THE PURCHASE PRICE OF THE
VICTRON ENERGY PRODUCTS DESCRIBED HERE IN.
Victron Energy B.V. reserves the right to revise and improve its products as it sees fit. This
publication describes the state of this product at the time of its publication and may not
reflect the product at all times in the future.

1
GB NL F D Appendix
SAFETY RULES
General
Please familiarise yourself with the safety features and instructions by first reading the documentation supplied with this
product before using the equipment. This product has been designed and tested in accordance with international standards.
The equipment must be used exclusively for the purpose for which it was designed.
WARNING: ELECTRIC SHOCK HAZARD.
The product is used in conjunction with a permanent energy source (battery). Input and/or output terminals may still be
dangerously energised, even when the equipment is switched off. Always switch off the AC supply and the battery before
carrying out maintenance or servicing the product.
The product has no internal user-serviceable components. Do not remove the front plate or operate the product if any panels
have been removed. All servicing must be undertaken by qualified personnel.
Never use the product where there is a risk of gas or dust explosions. Consult the battery manufacturer's information to
ascertain that the product is intended for use in conjunction with the battery. Always comply with the battery manufacturer's
safety instructions.
WARNING: Do not lift heavy loads without assistance.
Installation
Read the installation instructions in the installation manual before installing the equipment.
This is a Safety Class I product (supplied with a protective grounding terminal). Uninterruptible protective grounding must be
provided at the AC input and/or output terminals. An additional grounding point is located externally on the product. Please
note that the product must always be grounded. Whenever it is likely that the grounding protection has been damaged,
the product must be turned off and secured against unintended operation; please contact qualified service staff.
Ensure that the DC and AC input cables are fused and fitted with circuit breakers. Never replace a safety component with a
different type. Consult the manual to determine the correct component.
Before applying power, ensure that the available power source matches the configuration settings of the product as
described in the manual.
Ensure that the equipment is used under the correct ambient conditions. Never operate the product in a wet or dusty
environment. Ensure there is adequate free space for ventilation around the product and check that the ventilation vents are
not blocked.
Ensure that the required system voltage does not exceed the product's capacity.
Transport and Storage
Ensure that the mains power and battery leads have been disconnected before storing or transporting the product.
No liability can be accepted for any transport damage if the equipment is shipped in non-original packaging.
Store the product in a dry environment; the storage temperature must be between -20°C and 60°C.
Consult the battery manufacturer's manual in respect of transport, storage, charging, recharging and disposal of the battery.

2
1 DESCRIPTION
1.1 General
Multi-functional (Multi/ MultiPlus only)
The Multi gets its name from the multiple functions it can perform. It is a powerful true sine
wave inverter, a sophisticated battery charger that features adaptive charge technology and a
high-speed AC transfer switch in a single compact enclosure. Beside these primary functions,
however, the Multi has several advanced features that provide a range of new applications as
outlined below.
Uninterrupted AC power (Multi/ MultiPlus only)
In the event of a grid failure, or shore or generator power being disconnected, the inverter
within the Multi is automatically activated and takes over supply to the connected loads. This
happens so fast (less than 20 milliseconds) that computers and other electronic equipment
will continue to operate without disruption.
Virtually unlimited power thanks to parallel operation
Up to 5 units can operate in parallel to achieve higher power output. Five 24/3000/70 units,
for example, provide 12,5 kW of output power with 350 A of charging capacity.
Three phase capability
In addition to parallel connection, three units of the same model can be configured for three-
phase output. But that’s not all: up to five sets of three units can be parallel connected for a
huge 37,5 kW inverter and 1050 A charger! (Multi/ MultiPlus only)
PowerControl – Dealing with limited generator or shore side power (Multi/ MultiPlus
only)
The Multi is a very powerful battery charger. It will therefore draw a lot of current from the
generator or shore side supply (nearly 10 A per Multi at 230 VAC). With the Phoenix Multi
Control Panel a maximum generator or shore current can be set. The Multi will then take
account of other AC loads and use whatever is extra for charging, thus preventing the
generator or shore supply from being overloaded.
PowerAssist – Boosting the capacity of shore or generator power
The feature that distinguishes the Phoenix MultiPlus from the standard Multi is PowerAssist.
This feature takes the principle of PowerControl to a further dimension allowing the MultiPlus
to supplement the capacity of the alternative source. Where peak power is so often required
only for a limited period, it is possible to reduce the size of generator needed or conversely
enable more to be achieved from the typically limited shore connection. When the load
reduces, the spare power is used to recharge the battery.
Note: minimum shore current 4 A or generator capacity 2,5 kW required per MultiPlus.

3
GB NL F D Appendix
1.2 Battery Charger (Multi/ MultiPlus only)
Adaptive 4-stage charge characteristic: bulk – absorption – float – storage
The Phoenix Multi/ MultiPlus features a microprocessor controlled ‘adaptive’ battery
management system that can be preset to suit different types of batteries. The ‘adaptive’
feature will automatically optimise the process relative to the way the battery is being used.
The right amount of charge: variable absorption time
When only shallow discharges occur (a yacht connected to shore power for example) the
absorption time is kept short in order to prevent overcharging of the battery. After a deep
discharge the absorption time is automatically increased to make sure that the battery is
completely recharged.
Preventing damage due to excessive gassing: the BatterySafe mode
If, in order to quickly charge a battery, a high charge current in combination with a high
absorption voltage has been chosen, the Multi/ MultiPlus will prevent damage due to
excessive gassing by automatically limiting the rate of voltage increase once the gassing
voltage has been reached.
Less maintenance and aging when the battery is not in use: the Storage mode
The storage mode kicks in whenever the battery has not been subjected to discharge during
24 hours. In the storage mode float voltage is reduced to 2,2 V/cell (13,2 V for a 12 V battery)
to minimise gassing and corrosion of the positive plates. Once a week the voltage is raised
back to the absorption level to ‘equalize’ the battery. This feature prevents stratification of the
electrolyte and sulphation, a major cause of early battery failure.
Two outputs to charge 2 battery banks
The Multi/ MultiPlus features 2 outputs, of which 1 can carry the full output current. The
second output, limited to approximately 4 A and with a slightly lower output voltage, is
intended to top up a starter battery.
To increase battery life: temperature compensation
Every Multi/ MultiPlus comes with a battery temperature sensor. When connected, charge
voltage will automatically decrease with increasing battery temperature. This feature is
especially recommended for sealed batteries and/or when important fluctuations of battery
temperature are expected.
Battery voltage sense
In order to compensate for voltage loss due to cable resistance, the Multi/ MultiPlus is
provided with a voltage sense facility so that the battery always receives the correct charge
voltage.
Learn more about batteries and battery charging
To learn more about batteries and charging batteries, please refer to our book ‘Electricity on
Board’ (available free of charge from Victron Energy and downloadable from
www.victronenergy.com) For more information about adaptive charging please look under
Technical Briefs on our website.

4
1.3 List of Article Numbers for Accessories
Phoenix Multi control REC020002000
Phoenix Inverter control REC030001000
Temperature sensor TI ASS000001000
Conn. kit 3-phase operation
MultiPlus
EQU000002000
Flat cable for 3-phase connect
MultiPlus
ASS030003000
Flat cable for parallel connect ASS030063000
UTP Patch lead 5 m ASS030065000
UTP Patch lead 10 m ASS030065010
UTP Patch lead 15 m ASS030065020

5
GB NL F D Appendix
2 OPERATION
2.1 On/Off/Charger Only Switch
When switched to "on", the product is fully functional. The inverter will come into operation
and the LED "inverter on" will light up.
Multi/ MultiPlus only:
An AC voltage connected to the "AC in" terminal will be switched through to the "AC out"
terminal, if within specifications. The inverter will switch off, the "mains on" LED will light up
and the charger commences charging. The "bulk", "absorption" or "float" LEDs will light up,
depending on the charger mode.
If the voltage at the "AC-in" terminal is rejected, the inverter will switch on.
When the switch is switched to "charger only", only the battery charger of the Phoenix Multi
will operate (if mains voltage is present). In this mode input voltage also is switched through
to the "AC out" terminal.
NOTE: When only the charger function is required, ensure that the switch is switched to
"charger only". This prevents the inverter from being switched on if the mains voltage is lost,
thus preventing your batteries from running flat.
2.2 Remote Operation
The Phoenix Multi can be operated with a remote control panel. This control panel is called
the Phoenix Multi control panel. The panel has an on-off switch and repeats all indicators of
the Multi.
The charger of the Phoenix Multi can be turned off. This can be done by changing the set up
configuration or by connecting the Phoenix Inverter remote panel.
For remote control of the Phoenix Inverter the Phoenix Inverter panel should be used.
2.3 Special Charger Modes Equalizing
Some batteries may need a regular equalizing charge. To perform an equalizing charge the
Phoenix Multi can charge at a higher voltage (1V above the absorption voltage for a 12V
battery, 2V for a 24V battery) for a period of one hour. The charger current is then limited to
1/4 of the specified value.

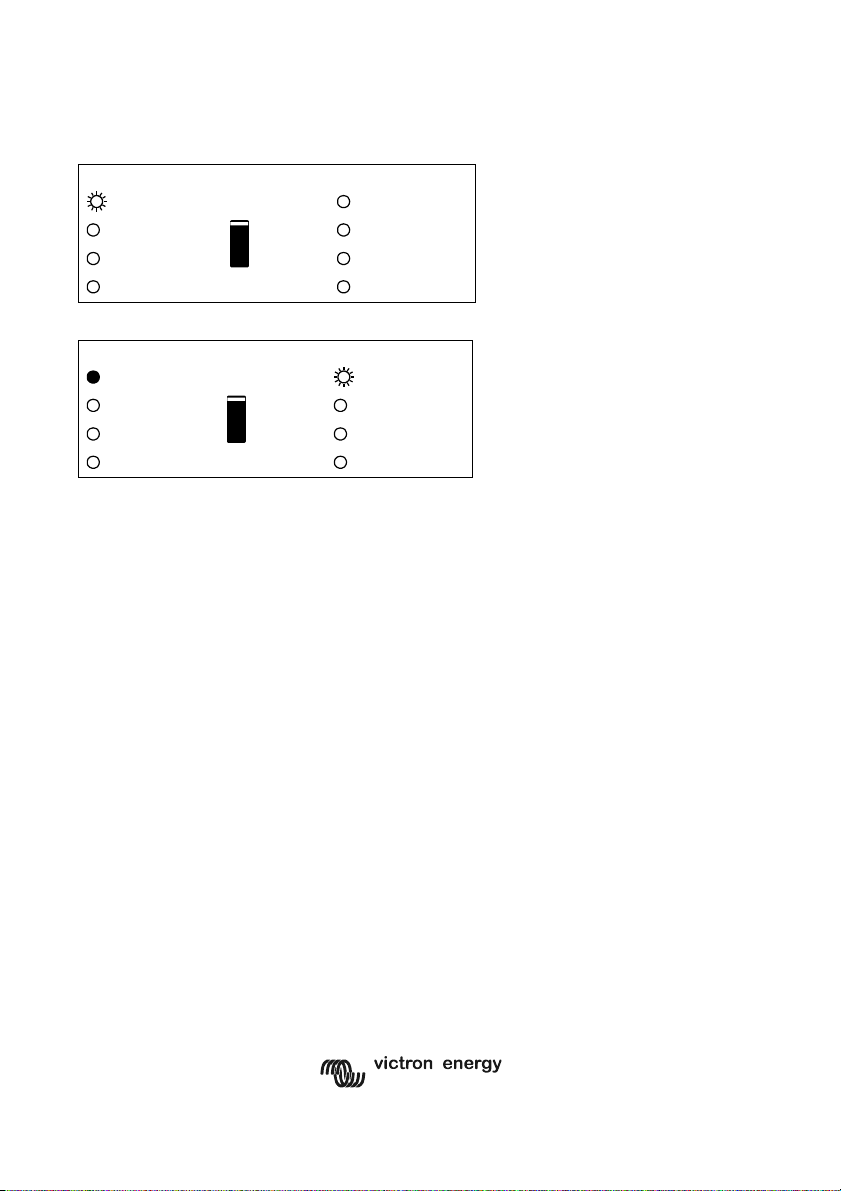

The "bulk" and "absorption" LEDs will flash alternately during this cycle.
The equalizing mode results in a charging voltage that may exceed the
maximum voltage of DC consumers. These should be disconnected when
performing an equalizing charge.

6
Forced Absorption
In some cases it may be necessary to charge the battery at the absorption voltage for a
specific period of time. In the Forced Absorption mode, the Phoenix Multi will charge at the
normal absorption voltage during the preset maximum absorption period.
The "absorption" LED will light up.
The Phoenix Multi can be switched to one of these modes from the remote panel as well as
with the aid of the front switch. A prerequisite is that all switches (front, remote and panel) are
switched to "on", and that none are switched to the "charger only" position.
Proceed is as follows to switch the Phoenix Multi to either the equalizing mode or Forced
Absorption mode:
REMARK: switch quickly from "on" to "charger only" and back. The switch must be switched
in such a way that the intermediate position is, as it were, "skipped". If the relevant switch
remains in the "off" position for any length of time, you may run the risk that the appliance will
be switched off. In that case you will need to start again at step 1. Practice is required,
particularly when using the front switch. This is less critical when using the remote panel.
1. Ensure that all switches (i.e., front switch, remote switch or remote panel switch if
present) are switched to the "on" position.
2. Ensure that the Phoenix Multi is charging (an AC input voltage must be present;
check that the "mains on" LED and one of either the "bulk", "absorption" or "float"
LEDs is illuminated).
3. Switch the switch successively to "charger only", "on" and "charger only". NOTE:
the switching itself should be done quickly but the interval between switching
should be from 1/2 to two seconds.
4. The "bulk", "absorption" and "float" LEDs will flash five times. Subsequently, the
"bulk", "absorption" and "float" LEDs will each light up for a period of two seconds.
• If the switch is switched to "on" while the "bulk" LED illuminates, the charger
switches to the equalizing mode.
• If the switch is switched to "on" while the "absorption" LED illuminates, the charger
switches to 'Forced Absorption'.
If the switch is not in the required position after these steps, it can be simply switched one
more time. This will not change the charging status.

7
GB NL F D Appendix
2.4 LED Indications and What They Mean
LED off
LED flashes
LED illuminated
Inverter
Charger inverter
mains on
inverter on
on
Bulk
overload
off
Absorption
low battery
Float
charger
only
temperature
The inverter is switched on and
supplies power to the load.
Charger inverter
mains on inverter on
on
Bulk
overload
off
absorption low battery
Float
charger
only
temperature
The nominal output of the inverter is
being exceeded. “overload” LED is
on.
Charger inverter
mains on
inverter on
on
Bulk
overload
off
absorption
low battery
Float
charger
only
temperature
The inverter is switched off due to
overload or a short circuit.
Charger inverter
mains on inverter on
on
Bulk overload
off
absorption
low battery
Float
charger
only
temperature
The battery is almost fully
exhausted.
Charger inverter
mains on
inverter on
on
Bulk
overload
off
absorption
low battery
Float
charger
only
temperature
The inverter has switched off due to
the battery voltage being too low.

8
Charger inverter
mains on inverter on
on
Bulk overload
off
absorption low battery
Float
charger
only
temperature
The electronics temperature is
becoming critical.
Charger inverter
mains on inverter on
on
Bulk overload
off
absorption low battery
Float
charger
only
temperature
The inverter has switched off due to
the electronics temperature being
too high.
Charger inverter
mains on inverter on
on
Bulk
overload
off
absorption
low battery
Float
charger
only
temperature
-If the LEDs are flashing alternately,
the battery is nearly exhausted and
the nominal output is being
exceeded.
-If "overload" and "low battery" flash
simultaneously, the ripple voltage
on the battery terminal is too high.
Charger inverter
mains on inverter on
on
Bulk overload
off
absorption low battery
Float
charger
only
temperature
The inverter switched off due to
excess ripple voltage on the battery
terminal.

9
GB NL F D Appendix
Battery Charger
Charger inverter
mains on inverter on
on
Bulk overload
off
absorption low battery
Float
charger
only
temperature
The mains voltage is switched
through and the charger operates in
bulk mode.
Charger inverter
mains on inverter on
on
Bulk overload
off
absorption low battery
Float
charger
only
temperature
The mains voltage is switched
through and the charger is charging.
The set absorption voltage,
however, has not yet been reached
(Battery Protection Mode).
Charger inverter
mains on inverter on
on
Bulk
overload
off
absorption low battery
Float
charger
only
temperature
The mains voltage is switched
through and the charger operates in
the absorption mode.
Charger inverter
mains on inverter on
on
Bulk
overload
off
absorption low battery
Float
charger
only
temperature
The mains voltage is switched
through and the charger operates in
the float mode.
Charger inverter
mains on
inverter on
on
Bulk
overload
off
absorption
low battery
Float
charger
only
temperature
The mains voltage is switched
through and the charger operates in
raised absorption.

10
Special Indications
PowerControl
charger inverter
mains on
inverter on
on
bulk overload
off
absorption low battery
float
charger
only
temperature
The mains voltage is switched
through. The AC output current is
equal to the preset maximum input
current. The charge current is
reduced to 0.
Power Assist
MultiPlus
charger inverter
mains on
inverter on
on
bulk overload
off
absorption low battery
float
charger
only
temperature
The mains voltage is switched
through but the load requires more
current than the preset maximum
input current. The inverter now
switches on to supply the required
additional current.

1
GB NL F D Appendix
VEILIGHEIDSVOORSCHRIFTEN
Algemeen
Lees eerst de bij dit product geleverde documentatie, zodat u bekend bent met de veiligheidsaanduidingen en aanwijzingen
voordat u de apparatuur in gebruik neemt.
Dit product is ontworpen en getest overeenkomstig internationale normen. De apparatuur dient uitsluitend voor de bestemde
toepassing te worden gebruikt.
WAARSCHUWING: KANS OP ELEKTRISCHE SCHOKKEN.
Het product wordt gebruikt in combinatie met een permanente energiebron. (batterij) Zelfs als de apparatuur is
uitgeschakeld, kan een gevaarlijke elektrische spanning optreden bij de in -en/ of uitgangsklemmen. Schakel altijd de
wisselstroomvoeding en de batterij uit voor het plegen van onderhoud.
Het product bevat geen interne onderdelen die door de gebruiker kunnen worden onderhouden. Haal het paneel aan de
voorkant er niet af en stel het product niet in werking als niet alle panelen zijn gemonteerd. Al het onderhoud dient door
gekwalificeerd personeel te worden uitgevoerd.
Gebruik het product nooit op plaatsen waar gas -of stofexplosies kunnen optreden. Raadpleeg de gegevens van de fabrikant
van de batterij om u ervan te verzekeren dat het product bestemd is voor gebruik in combinatie met de batterij. De
veiligheidsvoorschriften van de fabrikant van de batterij dienen altijd te worden opgevolgd.
WAARSCHUWING: Til geen zware lasten zonder hulp.
Installatie
Lees de installatievoorschriften in de bedieningshandleiding voordat u de apparatuur inschakelt.
Dit is een product uit veiligheidsklasse I (dat wordt geleverd met een aardklem ter beveiliging). De in -en/ of
uitgangsklemmen van de wisselstroom moeten zijn voorzien van een ononderbreekbare aarding ter beveiliging. Aan de
buitenkant van het product bevindt zich een extra aardingspunt. Als het aannemelijk is dat de aardbeveiliging is beschadigd,
moet het product buiten werking worden gesteld en worden beveiligd tegen iedere onopzettelijke inwerkingstelling; neem
contact op met gekwalificeerd onderhoudspersoneel.
Zorg ervoor dat de aansluitkabels zijn voorzien van zekeringen en stroomonderbrekers. Vervang een beveiligingsonderdeel
nooit door een ander type. Raadpleeg de handleiding voor het juiste onderdeel.
Controleer voordat u het apparaat inschakelt, dat de beschikbare spanningsbron overeenkomt met de configuratie-
instellingen van het product zoals beschreven in de handleiding.
Zorg ervoor dat de apparatuur onder de juiste bedrijfsomstandigheden wordt gebruikt. Stel het product nooit in bedrijf in de
regen of in een stoffige omgeving. Zorg ervoor dat er altijd voldoende vrije ruimte rondom het product is voor ventilatie en dat
de ventilatie-openingen niet zijn geblokkeerd.
Verzeker u ervan dat de vereiste spanning niet hoger is dan de capaciteit van het product.
Vervoer en opslag
Zorg ervoor dat de netspanning en batterijkabels zijn losgekoppeld bij opslag of vervoer van het product.
Er kan geen aansprakelijkheid worden aanvaard voor transportschade indien de apparatuur wordt vervoerd in een andere
dan de originele verpakking.
Sla het product op in een droge omgeving; de opslagtemperatuur moet tussen de –20°C en 60°C liggen.
Raadpleeg de handleiding van de fabrikant van de batterij met betrekking tot vervoer, opslag, opladen, herladen en
verwijderen van de batterij.

2
1 BESCHRIJVING
1.1 Algemeen
Multi-functioneel (alleen Multi/ MultiPlus)
De basis van de Multi is een zeer krachtige sinusomvormer, acculader en
omschakelautomaat in een compacte behuizing. Daarnaast heeft de Multi/ MultiPlus een
groot aantal vaak unieke mogelijkheden, o.a. PowerControl en PowerAssist.
Automatisch en onderbrekingsvrij omschakelen (alleen Multi/ MultiPlus)
In geval van een netspanningstoring of wanneer het aggregaat wordt uitgeschakeld zal de
Multi overschakelen van lader bedrijf op omvormer bedrijf en de voeding van de aangesloten
apparaten overnemen. Dit gaat zo snel dat computers en andere elektronische apparaten
ongestoord blijven functioneren. De maximale stroom die geschakeld kan worden bedraagt
16 A per Multi.
Praktisch onbegrensd vermogen dankzij parallel schakeling
Twee tot vijf Multi’s kunnen parallel geschakeld worden. Zo kan met 5 stuks 24/3000/70 een
uitgangsvermogen van 12,5 kW bereikt worden, en 350 A laad capaciteit.
Drie fase schakeling
Multi’s kunnen bovendien in 3 fase configuratie geschakeld worden. Met 5 sets van drie
Multi’s wordt het omvormer vermogen 37,5 kW en de laadcapaciteit 1050 A!
PowerControl – Maximaal benutten van beperkte walstroom (alleen Multi/ MultiPlus)
De Multi kan enorm veel laadstroom leveren en dus grote accubatterijen laden. Dat betekent
een zware belasting (ca. 2 kW of bijna 10 A per Multi) voor de wal aansluiting of het
aggregaat. Met het Phoenix Multi Control bedieningspaneel kan een maximale wal- of
aggregaatstroom ingesteld worden. De Multi houdt dan rekening met andere
stroomverbruikers en gebruikt voor het laden alleen de stroom die nog ‘over’ is.
PowerAssist – Doe meer met Uw aggregaat of walstroom: de unieke “meehelp” functie
van de MultiPlus
Met de MultiPlus kunt U nog een stap verder gaan. De MultiPlus werkt parallel met het
aggregaat of de walaansluiting en verdubbelt het beschikbare vermogen. Tijdelijk te weinig
stroom? De MultiPlus haalt extra energie uit de accu en helpt mee! Nog stroom over? De
MultiPlus maakt er gebruik van om de accu te laden. U stelt de walstroom in met een simpele
0 tot 16 A draaiknop op het Phoenix Multi Control bedieningspaneel.
Opmerking: per MultiPlus moet minimaal 4 A walstroom of 2,5 kW aggregaat vermogen
beschikbaar zijn.

3
GB NL F D Appendix
1.2 Acculader (alleen Multi/ MultiPlus)
Adaptieve 4-traps laadkarakteristiek: bulk – absorption – float – opslag
Het microprocessor gestuurde ‘adaptieve’ accu management systeem kan afgeregeld worden
voor verschillende soorten accu’s. De adaptieve functie past het laadproces automatisch aan
het gebruik van de accu.
De juiste hoeveelheid lading: aangepaste absorptie tijd
Bij geringe ontlading van de accu wordt de absorptie kort gehouden om overlading en
overmatig gassen te voorkomen. Na een diepe ontlading wordt de absorptie tijd automatisch
verlengd teneinde de accu volledig te laden.
Beperking van veroudering door overmatig gassen: begrensde spanningsstijging
Indien, om de laadtijd te verkorten, gekozen wordt voor een hoge laadstroom en ook een
verhoogde laadspanning, dan zal de Phoenix Multi/ MultiPlus nadat de gasspanning bereikt is
de stijgsnelheid van de spanning begrenzen. Zo wordt overmatig gassen in de eindfase van
de laadcyclus voorkomen.
Minder onderhoud en veroudering wanneer de accu niet gebruikt wordt: de opslag
functie
De Phoenix Multi/ MultiPlus schakelt over op ‘opslag’ wanneer er gedurende meer dan 24 uur
geen ontlading plaatsvindt. De spanning wordt dan verlaagd tot 2,2 V/cel (13,2 V voor een 12
V accu). De accu zal dan nauwelijks meer gassen en corrosie van de positieve platen wordt
zoveel mogelijk beperkt. Eens per week wordt de spanning verhoogd tot absorptie niveau om
de accu weer bij te laden; dit voorkomt stratificatie van het elektrolyt en sulfatering.
Twee uitgangen om 2 accu’s te laden
De Phoenix Multi/ MultiPlus heeft 2 uitgangen waarvan er 1 de volle uitgangsstroom kunnen
leveren. De tweede uitgang, bedoeld voor het laden van een startaccu, is begrensd op 4 A en
heeft een iets lagere uitgangsspanning.
Verhogen van de levensduur van de accubatterij: temperatuur compensatie
Bij iedere Phoenix Multi/ MultiPlus wordt een temperatuursensor meegeleverd. De
temperatuur sensor zorgt ervoor dat de laadspanning afneemt wanneer de accutemperatuur
stijgt. Dit is bijzonder belangrijk voor onderhoudsvrije accu’s, die anders mogelijk door
overladen uitdrogen.
‘Voltage sense’: laadspanning meten op de accu of op het DC verdeelpunt
Om spanningsverlies door kabelweerstand te compenseren, is de Phoenix Multi/ MultiPlus
voorzien van ‘voltage sense’ zodat de accu altijd de juiste laadspanning krijgt.
Meer over accu’s en acculaden
In ons boekje ‘Elektriciteit aan boord’ kan U meer lezen over accu’s en het laden van accu’s
(gratis verkrijgbaar bij Victron Energy en beschikbaar op www.victronenergy.com) Voor de
adaptieve laadkarakteristiek zie ook onder Technical Information op onze website.

4
1.3 Overzicht artikelnummers accessoires
Phoenix Multi control REC020002000
Phoenix Inverter control REC030001000
Temperaturesensor ASS000001000
Conn.bag 3-phase operation
MultiPlus
EQU000002000
Flatcable for 3-phase connect
MultiPlus
ASS030003000
Flatcable for parallel connect ASS030063000
UTP Patch lead 5 m ASS030065000
UTP Patch lead 10 m ASS030065010
UTP Patch lead 15 m ASS030065020

5
GB NL F D Appendix
2 BEDIENING
2.1 On/off/charger only schakelaar
Wanneer de schakelaar op “on” wordt geschakeld werkt het apparaat volledig.
De omvormer zal aanschakelen en de LED “inverter on” zal gaan branden. Als er op de “AC-
in” aansluiting spanning wordt aangesloten zal deze na controle en goedkeur worden
doorgeschakeld naar de “AC-out” aansluiting. De omvormer wordt uitgeschakeld, de LED
“mains on” zal branden en de lader treedt in werking. Afhankelijk van de laadmode die op dat
moment van toepassing is zal de LED “bulk”, “absorption” of “float” branden.
Als de spanning op de “AC-in” aansluiting wordt afgekeurd zal de omvormer worden
ingeschakeld.
Wanneer de schakelaar op “charger only” wordt gezet zal alleen de acculader van de
Phoenix Multi aanschakelen indien er netspanning aanwezig is. Deze spanning wordt
doorgeschakeld naar de “AC-out” aansluiting.
TIP: Als u uw Phoenix Multi gebruikt op een schip zorg er dan voor dat, als u het schip
verlaat, de schakelaar in de positie “charger only” wordt gezet. Hiermee voorkomt u dat bij
het wegvallen van de netspanning de omvormer inschakelt en uw accu’s leeg raken.
2.2 Afstandsbediening
De Phoenix Multi kan optioneel met een afstandsbediening worden bediend. Dit
bedieningspaneel heet het Phoenix Multi control paneel. Met dit paneel kunt u alle LED’s van
het apparaat aflezen.
Omdat de beschikbare walstroom vaak beperkt is, kan men met het paneel de maximale
laadstroom instellen. De Phoenix Multi beperkt het eigen verbruik voor het laden wanneer de
totale walstroom over het ingestelde maximum dreigt te gaan.
Het laadgedeelte van de Phoenix Multi kan buiten werking worden gesteld. Dit kan door
middel van een instelling of door gebruik te maken van het Phoenix Inverter paneel.
Voor de Phoenix Inverter dient u het Phoenix Inverter paneel te gebruiken.
2.3 Speciale laad-modi
Raised absorption
Tractie accu's dienen eens in de maand extra nageladen te worden. In de Raised Absorption
modus gaat de Phoenix Multi gedurende een uur met een verhoogde spanning laden (1V
boven de Absorptionspanning voor een 12V accu, 2V voor een 24V accu). De laadstroom is
dan begrensd op 1/4 van de ingestelde waarde.
De “bulk” en “absorption” LED knipperen afwisselend.
De Raised Absorption modus geeft een hogere laadspanning dan de meeste
gelijkstroomverbruikers aankunnen. Deze moeten worden losgekoppeld voordat
er extra wordt nageladen.

6
Forced absorption
In sommige omstandigheden kan het wenselijk zijn om de accu voor een vaste tijd met een
Absorption spanning te laden. In de Forced Absorption modus gaat de Phoenix Multi
gedurende de ingestelde maximale absorption tijd met de normale Absorption spanning
laden. De “absorption” LED brandt.
De Phoenix Multi is zowel vanaf het remote paneel, als met de frontschakelaar in deze
toestanden te brengen. Voorwaarde is wel dat alle schakelaars (front, remote en paneel) op
de stand “on” staan en dat er niet een schakelaar op de stand “charger only” staat.
Om de Phoenix Multi in deze toestand te brengen dient u de stappen te volgen zoals hierna
beschreven.
LET OP: het omschakelen van “on” naar “charger only” en andersom zoals hieronder
beschreven dient op een snelle manier te gebeuren. De schakelaar moet zodanig
omgeschakeld worden dat de middenstand als het ware 'overgeslagen' wordt. Als de
desbetreffende schakelaar ook maar even in de stand “off” blijft staan loopt u het risico dat
het apparaat uitgezet wordt. In dat geval dient u weer bij stap 1. te beginnen. Met name bij
gebruik van de front schakelaar is enige oefening gewenst. Bij gebruik van het remote paneel
is dit minder kritisch.
1. Let erop dat alle schakelaars (dus front schakelaar, remote schakelaar of remote
paneel schakelaar voor zover aanwezig) in de stand “on” staan.
2. Zorg ervoor dat de Phoenix Multi laadt. (Er dient dus een AC-ingangsspanning te
zijn, controleer of de “mains on” LED en één van de “bulk”, “absorption” of “float”
LED's brandt.)
3. Zet de schakelaar achtereenvolgens op “charger only”, “on” en “charger only”. Let
op: het omschakelen zelf moet snel gebeuren maar de tijd tussen het omschakelen
moet liggen tussen 1/2 seconde en 2 seconden.
4. De “bulk”, “absorption” en “float” LED zullen nu 5 keer knipperen. Daarna zullen
achtereenvolgens de “bulk”, “absorption” en “float” LED elk gedurende 2 seconden
branden.
• Indien de schakelaar tijdens het branden van de “bulk” LED naar “on” gezet wordt,
wordt de lader in 'Raised Absorption' gezet.
• Indien de schakelaar tijdens het branden van de “absorption” LED naar “on” gezet
wordt, wordt de lader in 'Forced Absorption' gezet.
Indien na deze stappen de schakelaar niet in de gewenste positie staat kan de schakelaar
eenvoudig nog eenmaal snel omgeschakeld worden. Dit zal de laadtoestand niet wijzigen.

7
GB NL F D Appendix
2.4 LED aanduidingen en hun betekenis
LED uit
LED knippert
LED brandt
Omvormer
charger inverter
mains on
inverter on
on
bulk
overload
off
absorption
low battery
float
charger
only
temperature
De omvormer staat aan en levert
vermogen aan de belasting.
charger inverter
mains on inverter on
on
bulk
overload
off
absorption low battery
float
charger
only
temperature
Het nominale vermogen van de
omvormer wordt overschreden.
“overload” LED knippert.
charger inverter
mains on
inverter on
on
bulk
overload
off
absorption
low battery
float
charger
only
temperature
De omvormer is uitgeschakeld
vanwege overbelasting of
kortsluiting.
charger inverter
mains on inverter on
on
bulk overload
off
absorption
low battery
float
charger
only
temperature
De accu is bijna leeg.
charger inverter
mains on
inverter on
on
bulk
overload
off
absorption
low battery
float
charger
only
temperature
De omvormer is uitgeschakeld
vanwege te lage accu spanning.
