Videotec IPT-IPH User manual

MANUALE D’USO
____________________________
OPERATING INSTRUCTIONS
____________________________
MANUEL D’INSTRUCTIONS
____________________________
BEDIENUNGSANWEISUNG

MANUALE
D’USO

Pag. 1IPT720-IPT721/IPH720-IPH721 9825
INDICE
INDICE ................................................................................................................................................................................. 1
INTRODUZIONE.................................................................................................................................................................. 2
Contenuto dell’imballo............................................................................................................................................................................ 2
Cosa contiene questo manuale.............................................................................................................................................................. 2
Convenzioni tipografiche ........................................................................................................................................................................ 2
NORME DI SICUREZZA...................................................................................................................................................... 2
DATI DI MARCATURA ........................................................................................................................................................ 3
DESCRIZIONE DEI BRANDEGGI IPT720-IPT721/IPH720-IPH721.................................................................................. 3
Caratteristiche ........................................................................................................................................................................................ 3
Apparecchi collegabili con i brandeggi IPT720-IPT721/IPH720-IPH721................................................................................................ 3
INSTALLAZIONE................................................................................................................................................................. 4
Apertura dell’imballaggio........................................................................................................................................................................ 4
Controllo della marcatura ....................................................................................................................................................................... 4
REGOLAZIONE DEI BRANDEGGI IPT720-IPT721/IPH720-IPH721 ................................................................................ 4
CONNETTORI E COLLEGAMENTI.................................................................................................................................... 5
Esempio di installazione......................................................................................................................................................................... 5
Esempio di installazione......................................................................................................................................................................... 5
Cavi ........................................................................................................................................................................................................ 6
Collegamento del brandeggio alle unità di comando.............................................................................................................................. 7
Collegamento del brandeggio alla tastiera CBT220/CBT24/CBZ220/CBZ24..................................................................................... 7
Collegamento del brandeggio al ricevitore DTMRX/DTRX ................................................................................................................. 7

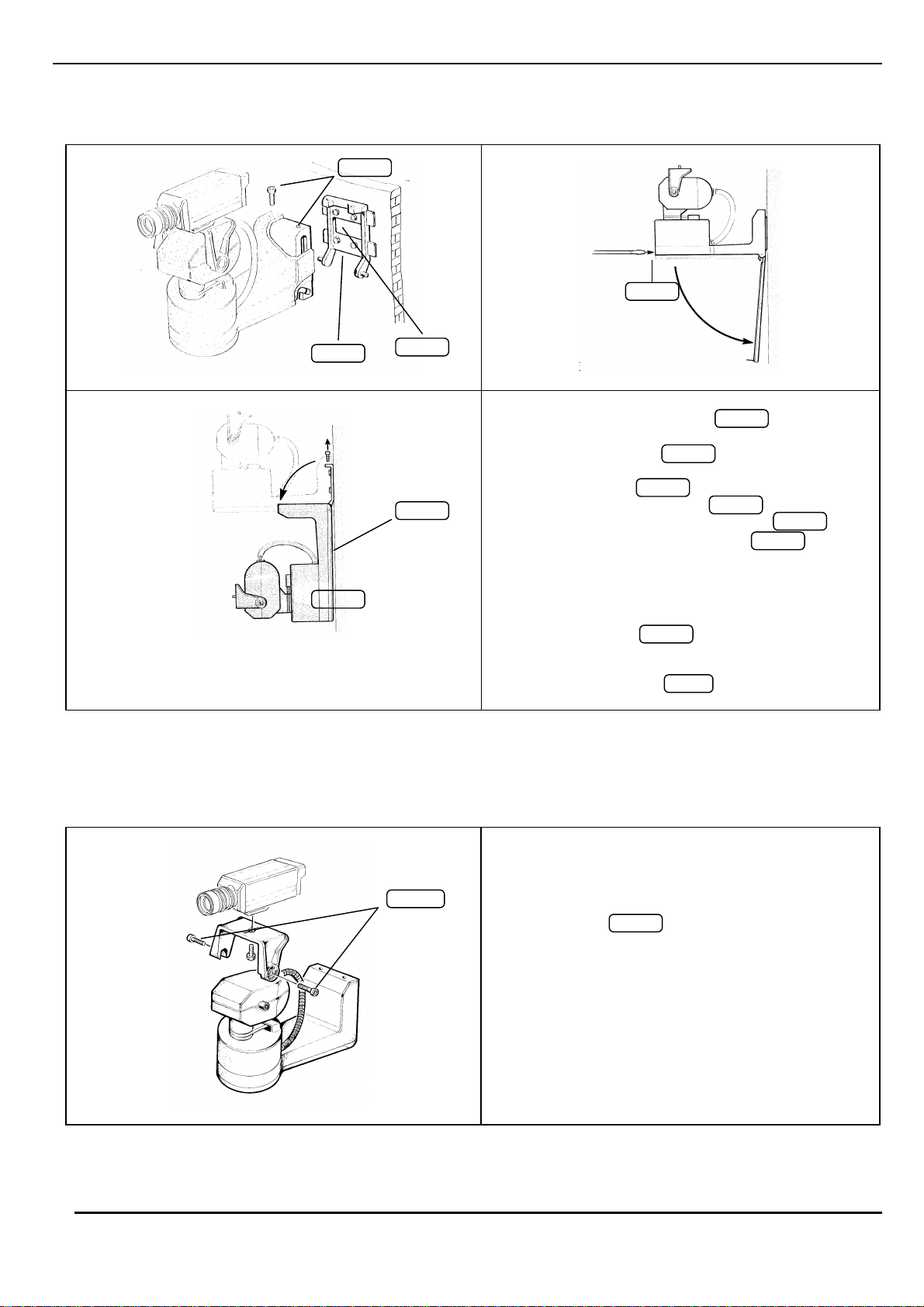

MONTAGGIO DEL BRANDEGGIO .................................................................................................................................... 8

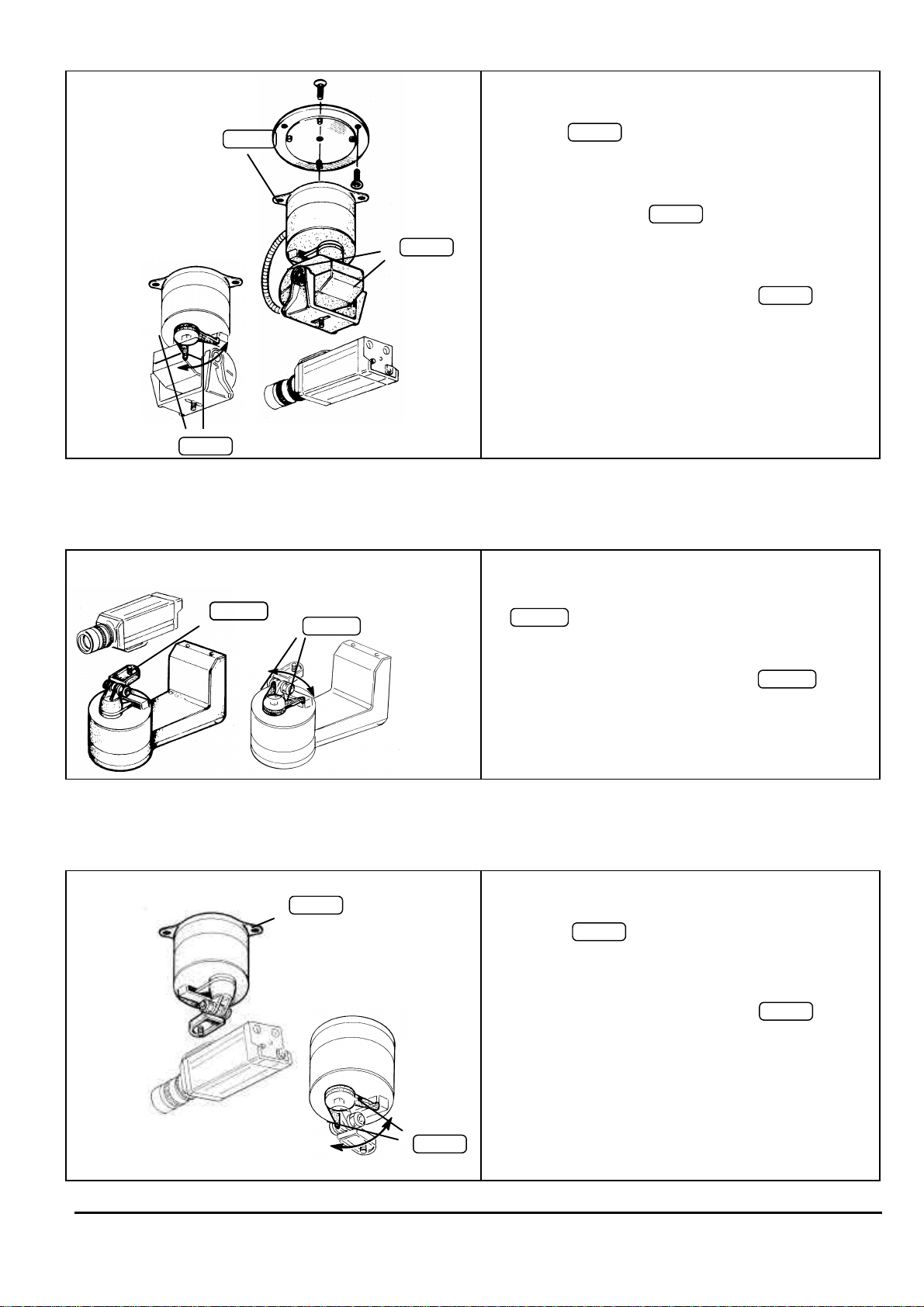

Montaggio della telecamera al brandeggio IPT720 / IPT721................................................................................................................. 8
Montaggio della telecamera al brandeggio IPTS720 / IPTS721............................................................................................................. 9
Montaggio della telecamera al brandeggio IPH720 / IPH721................................................................................................................. 9
Montaggio della telecamera al brandeggio IPHS720 / IPHS721............................................................................................................ 9
ACCENSIONE E SPEGNIMENTO .................................................................................................................................... 10
MANUTENZIONE .............................................................................................................................................................. 10
RISOLUZIONE DI PROBLEMI.......................................................................................................................................... 10
CARATTERISTICHE TECNICHE...................................................................................................................................... 11
Meccanica ............................................................................................................................................................................................ 11
Generali................................................................................................................................................................................................ 11
Caratteristiche elettriche....................................................................................................................................................................... 11
Il produttore declina ogni responsabilità per eventuali danni derivanti da un uso improprio delle
apparecchiature menzionate in questo manuale; si riserva inoltre il diritto di modificarne il
contenuto senza preavviso.
Ogni cura é stata posta nella raccolta e nella verifica della documentazione contenuta in questo
manuale: tuttavia il produttore non può assumersi alcuna responsabilità derivante dall’utilizzo della
stessa. Lo stesso dicasi per ogni persona o società coinvolta nella creazione e nella produzione di
questo manuale.

Pag. 2IPT720-IPT721/IPH720-IPH721 9825
Introduzione
Contenuto dell’imballo
• 1 brandeggio IPT720-IPT721/IPH720-IPH721
• 1 manuale d’uso
Alla consegna del prodotto verificare che l’imballo sia integro e non abbia segni evidenti di cadute o abrasioni. In caso
di evidenti segni di danno all’imballo contattare immediatamente il fornitore.
Controllare che il contenuto sia rispondente alla lista del materiale sopra indicata.
Cosa contiene questo manuale
In questo manuale sono descritti i brandeggi della serie IPT720-IPT721/IPH720-IPH721, con le particolari procedure
di installazione, configurazione e utilizzo. E’ necessario leggere attentamente questo manuale, in particolar modo il
capitolo concernente le norme di sicurezza, prima di installare ed utilizzare il brandeggio.
Convenzioni tipografiche
Nel presente manuale si fa uso di diversi simboli grafici, il cui significato è riassunto di seguito:
Rischio di scariche elettriche; togliere l’alimentazione prima di procedere con le operazioni, se non é
espressamente indicato il contrario.
L’operazione é molto importante per il corretto funzionamento del sistema: si prega di leggere attentamente la
procedura indicata, ed eseguirla secondo le modalità previste.
Descrizione delle caratteristiche del sistema: si consiglia di leggere attentamente per comprendere le fasi
successive.
Norme di sicurezza
I brandeggi IPT720-IPT721/IPH720-IPH721 é conforme alle normative vigenti all’atto della pubblicazione del
presente manuale per quanto concerne la sicurezza elettrica, la compatibilità elettromagnetica ed i requisiti generali.
Si desidera tuttavia garantire gli utilizzatori (tecnico installatore e operatore) specificando alcune avvertenze per
operare nella massima sicurezza:
• L’installazione dell’apparecchio (e dell’intero impianto di cui esso fa parte) deve essere effettuata da personale
tecnico adeguatamente qualificato
• L’apparecchio deve essere aperto soltanto da personale tecnico qualificato. La manomissione dell’apparecchio fa
decadere i termini di garanzia
• Collegare il prodotto seguendo le indicazioni come descritto (vedere il capitolo Connessioni e collegamenti)
• L’apparecchio deve essere connesso a terra secondo le norme vigenti
• Prima di spostare o effettuare interventi tecnici sull’apparecchio, togliere alimentazione all’unità di controllo
• Non utilizzare cavi di tensione con segni di usura o invecchiamento, in quanto rappresentano un grave pericolo
per l’incolumità degli utilizzatori
• Non utilizzare l’apparecchio in presenza di sostanze infiammabili
• Non permettere l’uso dell’apparecchio a bambini o incapaci
• Accertarsi che l’apparecchio sia fissato in maniera solida e affidabile
• L’apparecchio si considera disattivato soltanto quando l’alimentazione é disinserita e i cavi di collegamento con
altri dispositivi sono stati rimossi
• Per l’assistenza tecnica rivolgersi esclusivamente al personale tecnico autorizzato
• Conservare con cura il presente manuale per ogni futura consultazione

Pag. 3IPT720-IPT721/IPH720-IPH721 9825
Dati di marcatura
Sui brandeggi IPT720-IPT721/IPH720-IPH721 sono riportate due etichette conformi alla marcatura CE.
La prima etichetta contiene:
• Codice di identificazione del modello (Codice a barre Extended 3/9 )
• Tensione di alimentazione (Volt)
• Frequenza (Hertz)
• Consumo (Watt)
La seconda etichetta indica il numero di serie del modello (codice a barre Extended 3/9)
All’atto dell’installazione controllare se le caratteristiche di alimentazione del brandeggio corrispondono a quelle
richieste. L’uso di apparecchi non idonei può portare a gravi pericoli per la sicurezza del personale e dell’impianto.
Descrizione dei brandeggi IPT720-IPT721/IPH720-IPH721
L’unità IPT720-IPT721/IPH720-IPH721 è un brandeggio verticale e orizzontale appositamente studiato per
essere utilizzato in ambienti interni. E’ disponibile in due versioni:
• Con sistema di fissaggio a muro: IPT720 / IPT721
• Con sistema di fissaggio a soffitto: IPTS720 / IPTS721
L’unità IPH720 / IPH721 è un brandeggio solo orizzontale appositamente studiato per essere utilizzato in ambienti
interni. Anch’esso è disponibile in due versioni:
• Con sistema di fissaggio a muro: IPH720 / IPH721
• Con sistema di fissaggio a soffitto:IPHS720 / IPHS721
Caratteristiche
• Movimento sul piano orizzontale (Pan): da 0 a 355°. Velocità: 6° al secondo
• Movimento sul piano verticale (Tilt): da 0 a 90°. Velocità: 3° al secondo (solo brandeggi IPT720-IPT721)
• Alimentazione IPT720 / IPTS720 / IPH720 / IPHS720: 230 V~
• Alimentazione IPT721 / IPHS721 / IPH721 /IPTS721: 24 V~
Apparecchi collegabili con i brandeggi IPT720-IPT721/IPH720-IPH721
Solo gli apparecchi successivamente elencati possono essere collegati ai brandeggi IPT720-IPT721/IPH720-IPH721
senza richiedere nessun tipo di modifiche:
• Tastiera CBT220/CBT24: Tastiera di comando per il brandeggio
• Tastiera CBZ220/CBZ24: Tastiera di comando per brandeggi e ottiche
• Ricevitore di comandi DTRX:ricevitore digitale a 17 funzioni, consente il controllo a distanza di un brandeggio
motorizzato, di lavavetri e pompa, e di 4 contatti ausiliari. È indirizzabile singolarmente fino a 99 unità. Se dotato di
scheda opzionale DTRP permette la gestione di max 14 posizioni di preset, richiamabili in ciclata con la funzione
patrol.
• Miniricevitore di comandi DTMRX: ricevitore digitale a 12 funzioni, consente il controllo di base di un brandeggio
motorizzato (orizzontale e verticale, ottiche, autopan). Indirizzabile singolarmente fino a 64 unità.
• Microricevitore di comandi MICRODEC: ricevitore digitale in Current Loop, consente il controllo di base di un
brandeggio motorizzato in 24V~ (orizzontale, zoom, focus) per ottiche motorizzate a 12VDC ad inversione di
polarità. Indirizzabile singolarmente fino a 32 unità.

Pag. 4IPT720-IPT721/IPH720-IPH721 9825
Installazione
La fase di installazione deve essere effettuata solo da personale tecnico qualificato.
Le seguenti procedure sono da effettuare in assenza di alimentazione, se non diversamente indicato.
Apertura dell’imballaggio
Se l’imballo non presenta evidenti difetti (dovuti a cadute o abrasioni anomale), procedere al controllo del materiale in
esso contenuto, secondo la lista fornita al paragrafo Contenuto dell’imballo al capitolo Introduzione.
I materiali d’imballo sono costituiti interamente da materiale riciclabile. Sarà cura del tecnico installatore smaltirli
secondo le modalità di raccolta differenziata o comunque secondo le norme vigenti nel Paese di utilizzo.
Controllo della marcatura
Prima di procedere con l’installazione controllare se il materiale fornito corrisponde alle specifiche richieste,
esaminando le etichette di marcatura, secondo quanto descritto al capitolo Dati di marcatura.
Non effettuare per nessun motivo alterazioni o collegamenti non previsti in questo manuale: l’uso di apparecchi non
idonei può portare a gravi pericoli per la sicurezza del personale e dell’impianto.

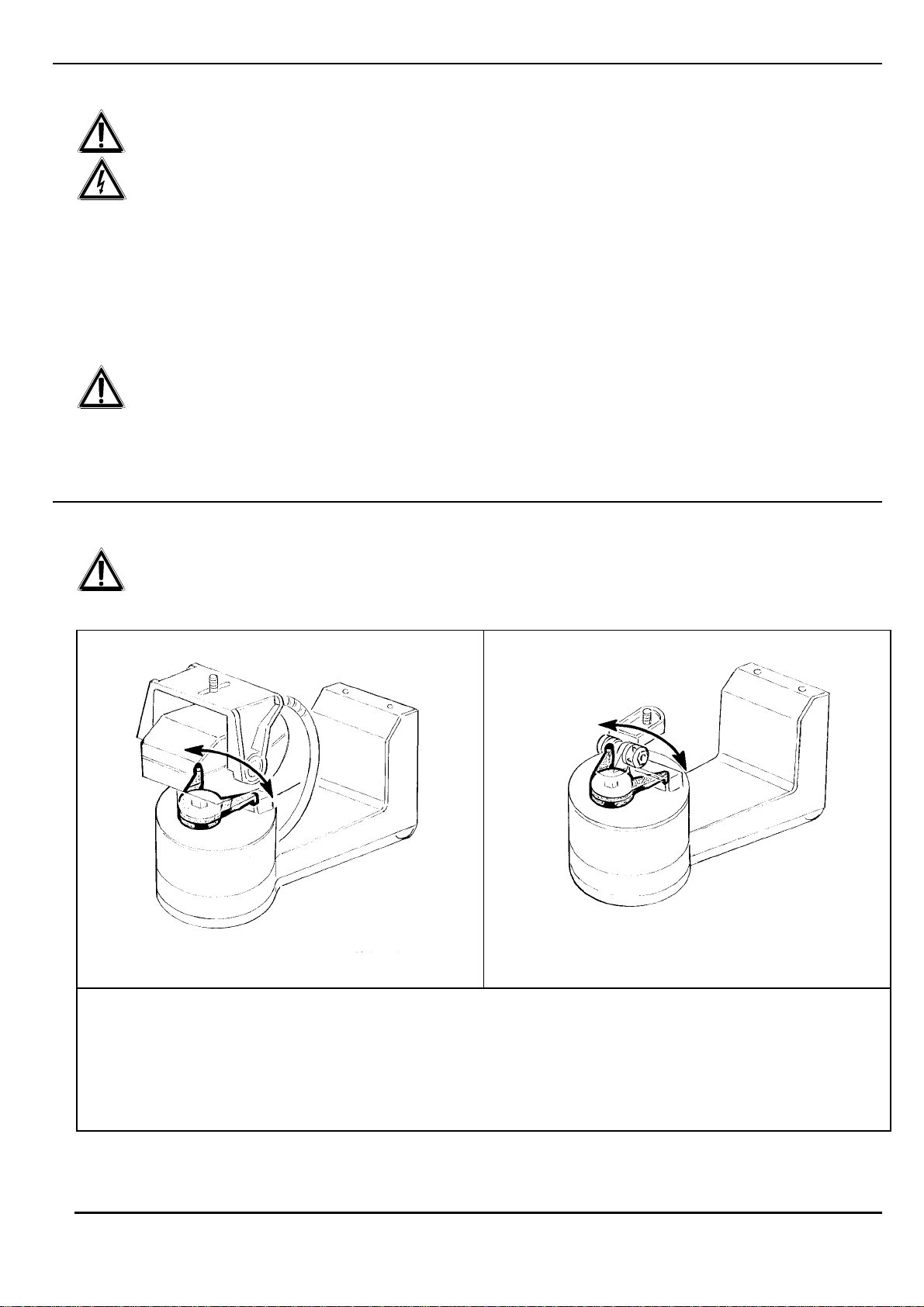

Regolazione dei brandeggi IPT720-IPT721/IPH720-IPH721
ATTENZIONE: Non posizionare il brandeggio manualmente poichè questa operazione può danneggiare
seriamente gli ingranaggi.
Fig.1 - IPT720-IPT721 Fig.2 - IPH720-IPH721
1. Identificare le camme per la regolazione della corsa orizzontale (Fig.1-2)
2. Regolare l’ampiezza di apertura delle camme secondo l’angolo desiderato, forzandole leggermente (non servono
attrezzi, il movimento è a frizione)

Pag. 5IPT720-IPT721/IPH720-IPH721 9825
Connettori e collegamenti
La procedura di installazione deve essere effettuata soltanto da personale tecnico qualificato: il collegamento
non corretto delle varie periferiche può comportare l’isolamento della tastiera dal resto del sistema.
Esempio di installazione
Impianto controllato da un operatore con un monitor: l’operatore controlla un brandeggio e le funzioni di FUOCO
(FOCUS), ZOOM, DIAFRAMMA (IRIS) della telecamera:
Cavo6fili
peril controllo
delbrandeggio
Cavo6fili
peril controllo
dell'ottica
CBZ
IPT
MATERIALE IMPIEGATO
Tastiera di controllo:
• 1 tastiera di controllo
CBZ220/CBZ24
Gestione del video:
• 1 monitor
Gestione della telemetria:
• 1 brandeggio IPT720-
IPT721/IPH720-IPH721
• 1 ottica motorizzata
Esempio di installazione
Un operatore con più monitor, con controllo di una serie di brandeggi in configurazione mista (a stella e in cascata)
MATERIALE IMPIEGATO
Tastiera di controllo:
• 1 tastiera di controllo DCS2
Gestione del video:
• 1 commutatore video SW164OSM
• 2 monitor
• 4 telecamere
Gestione della telemetria:
• 1 controllore di comunicazione DCMX
• 4 ricevitori DTMRX / DTRX
• 4 brandeggi IPT720-IPT721/IPH720-IPH721
CBZ220/CBZ24
DTMRXDTMRX
DTMRX
DTMRX
SW164OSM
DCS2
DCMX
Cavo 7 fili
per il controllo
del brandeggio

Pag. 6IPT720-IPT721/IPH720-IPH721 9825
Cavi
Negli schemi d’esempio sono stati utilizzati di versi tipi di tratto per indicare cavi di diversa funzione:
cavo video:
coassiale RG 59 o cavo equivalente.
cavo multipolare:
ogni funzione di controllo del brandeggio viene attivata / disattivata da un relè interno al ricevitore.
Stabilire il numero finale di cavi, seguendo le indicazioni seguenti:
7 fili per la movimentazione del brandeggio: destra, sinistra, alto, basso, autopan, comune, terra
6 fili di controllo per ottiche ad inversione di polarità (zoom, focus, iris)
4 fili di controllo per ottiche a filo comune (zoom, focus, iris)
2 fili per l’ ausiliare
Nota: è consigliato l’utilizzo di differenti cavi multipolari per le funzioni in bassa tensione ed in alta tensione.
Sezione minima consigliata: 0,56 mm.² (AWG 20) per fili in alta tensione (brandeggio)
0,34 mm.² (AWG 22) per fili in bassa tensione (ottica, ausiliare)

Pag. 7IPT720-IPT721/IPH720-IPH721 9825

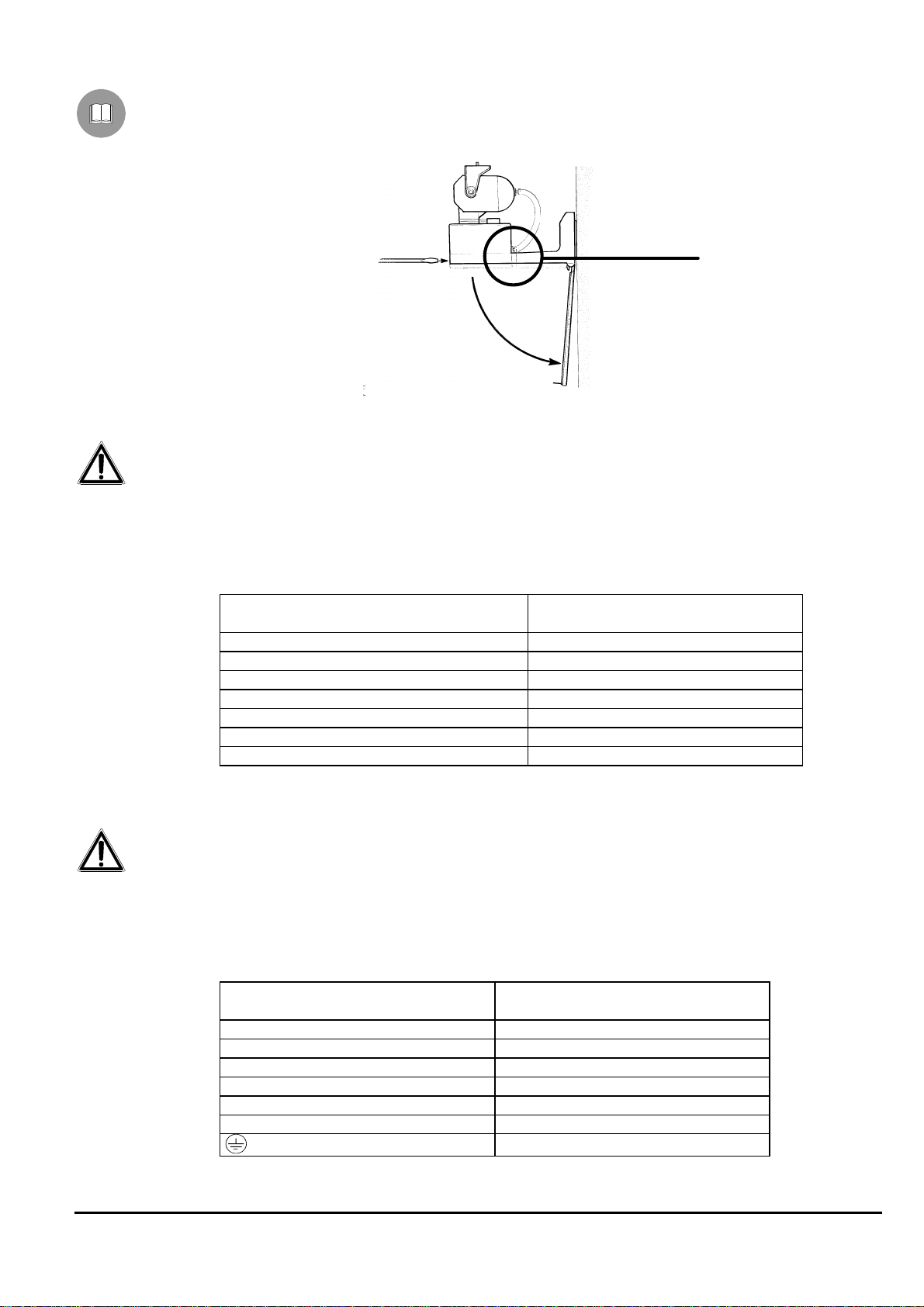

Collegamento del brandeggio alle unità di comando
Nella figura seguente, identificare la morsettiera per il collegamento del brandeggio all’unità di comando:
Collegamento del brandeggio alla tastiera CBT220/CBT24/CBZ220/CBZ24
ATTENZIONE: prima di eseguire i collegamenti assicurarsi che la tensione in uscita dalla tastiera
CBT220/CBT24/CBZ220/CBZ24 corrisponda alla tensione del brandeggio (Fare riferimento ai dati di marcatura della
tastiera e del brandeggio).
Dove Agire: morsettiera interna alla staffa del brandeggio (vedi figura)
Impostazioni: collegare i fili provenienti dalla tastiera al brandeggio secondo la tabella seguente :
Fili in uscita da
CBT220/CBT24/CBZ220/CBZ24
Collegamento al brandeggio
BIANCO 1 - BIANCO (Comune)
MARRONE 2 - MARRONE (Basso)
GIALLO 3 - GIALLO (Alto)
GRIGIO 4 - GRIGIO (Destra)
ROSA 5 - ROSA (Sinistra)
VERDE 6 - VERDE (Automatico)
GIALLO/VERDE 7 - GIALLO (Terra)
Collegamento del brandeggio al ricevitore DTMRX/DTRX
ATTENZIONE: prima di eseguire i collegamenti assicurarsi che la tensione in uscita dal ricevitore corrisponda
alla tensione del brandeggio (Fare riferimento ai dati di marcatura del brandeggio e al manuale DTMRX/DTRX).
Dove Agire: morsettiera interna alla staffa del brandeggio (vedi figura), morsettiera del ricevitore (vedi manuale
DTMRX, DTRX, e MICRODEC).
Impostazioni: collegare la morsettiera del brandeggio a quella del ricevitore secondo la tabella seguente
Collegamento al ricevitore Collegamento al brandeggio
COM 1 - BIANCO (Comune)
DOWN 2 - MARRONE (Basso)
UP 3 - GIALLO (Alto)
RIGHT 4 - GRIGIO (Destra)
LEFT 5 - ROSA (Sinistra)
AUTO 6 - VERDE (Automatico)
7 - GIALLO/VERDE (Terra)
Morsettiera

Pag. 8IPT720-IPT721/IPH720-IPH721 9825
Montaggio del brandeggio
Fig.1 Fig.2
1. Svitare le due viti di fissaggio
2. Aprire il coperchio spingendo leggermente con un
cacciavite sulla tacca (Fig.2)
3. Rilasciare il coperchio di fondo (Fig.2) ed estrarre la
placca d’alluminio dal brandeggio
4. Fissare la placca di alluminio al muro (Fig.1)
5. Agganciare in sequenza il coperchio ed il
brandeggio alla placca di alluminio (Fig.3)
6. Effettuare i collegamenti sulla morsettiera secondo
quanto descritto nella sezione Connettori e
collegamenti
7. Far correre i fili attraverso la cava centrale della
placca di alluminio
8. Inserire parzialmente le due viti di fissaggio
9. Chiudere il coperchio sino allo scatto del fermo
prima di serrare le viti
Fig.3
Montaggio della telecamera al brandeggio IPT720 / IPT721
1. Togliere le viti
2. Staccare la staffa della telecamera dal brandeggio
3. Fissare la telecamera
4. Fissare la staffa al brandeggio e serrare le viti
Fig.1
A
B
B
C
B
A
BC
B
D
D
A
A
D
E
B

Pag. 9IPT720-IPT721/IPH720-IPH721 9825
Montaggio della telecamera al brandeggio IPTS720 / IPTS721
SISTEMA DI FISSAGGIO A SOFFITTO
1. Fissare il brandeggio a soffitto, tramite le alette di
fissaggio
MONTAGGIO DELLA TELECAMERA
1. Togliere le viti
2. Staccare la staffa della telecamera dal brandeggio
3. Fissare la telecamera
4. Fissare la staffa al brandeggio e serrare le viti
REGOLAZIONE DEI FINE CORSA
1. La regolazione dei fine corsa si ottiene aprendo o
chiudendo manualmente le due camme
Montaggio della telecamera al brandeggio IPH720 / IPH721
1. Fissare il brandeggio alla telecamera tramite la vite
REGOLAZIONE DEI FINE CORSA
1. La regolazione dei fine corsa si ottiene aprendo o
chiudendo manualmente le due camme
Montaggio della telecamera al brandeggio IPHS720 / IPHS721
SISTEMA DI FISSAGGIO A SOFFITTO
1. Fissare il brandeggio a soffitto, tramite le alette di
fissaggio
REGOLAZIONE DEI FINE CORSA
1. La regolazione dei fine corsa si ottiene aprendo o
chiudendo manualmente le due camme
AA B
B
A
B
A
A
B
A
B
C
C
B
A

Pag. 10 IPT720-IPT721/IPH720-IPH721 9825
Accensione e spegnimento
Prima di fornire alimentazione:
• controllare se il materiale fornito corrisponde alle specifiche richieste, esaminando le etichette di marcatura,
secondo quanto descritto al capitolo Descrizione della marcatura.
• controllare che il brandeggio IPT720-IPT721/IPH720-IPH721 e gli altri componenti dell’impianto siano chiusi e sia
quindi impossibile il contatto diretto con parti in tensione.
• accertarsi che tutte le parti siano fissate in maniera solida ed affidabile
• controllare che le fonti di alimentazione ed i cavi di collegamento siano in grado di sopportare il consumo del
sistema
Manutenzione
I brandeggi IPT720-IPT721/IPH720-IPH721 non necessitano di particolare manutenzione.
Si raccomanda di fissarlo saldamente ad una una base solida, con i cavi di alimentazione e di collegamento in
posizione tale da non essere causa di intralcio all’operatore.
Risoluzione di problemi
I brandeggi IPT720-IPT721/IPH720-IPH721 sono caratterizzati da una notevole facilità d’uso, ma ciononostante
possono insorgere dei problemi sia in fase di installazione o durante l’uso.
Problema Possibile causa Intervento correttivo
La tastiera di comando o il
ricevitore funzionano, ma il
brandeggio non risponde
Collegamenti errati Controllare i collegamenti tra brandeggio e
unità di comando
La tensione fornita dall’unità di
comando non è quella richiesta
dal brandeggio
Controllare i dati di marcatura dell’unità di
comando e del brandeggio

Pag. 11 IPT720-IPT721/IPH720-IPH721 9825
Caratteristiche tecniche
Meccanica
Pan 0-350° movimento nel piano orizzontale
Velocità 6° al secondo
Tilt 0-90° movimento nel piano verticale
Velocità 3° al secondo
Carico massimo 5 Kg
Generali
Costruzione Materiale isolante
Posiz. montaggio normale/rovescia
DimensioniIPT720 / IPT721
IPH720 / IPH721 190x230x120 mm
IPTS720 / IPTS721
IPHS720 / IPHS721 Ø120x190 mm
Peso IPT720-IPT721 2,4 Kg
IPTS720 / IPTS721 2,1 Kg
IPH720 / IPH721 2 Kg
IPHS720 / IPHS721 1,7 Kg
Caratteristiche elettriche
Voltaggio input IPT720 / IPTS720, 230V~ 7W 50 Hz
IPT721 / IPTS721, 24V~ 7W 50 Hz
IPH720/ IPHS720, 230V~ 3,5W 50 Hz
IPH721 / IPHS721, 24V~ 3,5W 50 Hz
IPT721/60 24V~ 7W 60 Hz
IPH721/60 24V~ 3,5W 60 Hz
IPTS721/60 24V~ 7W 60 Hz
IPHS721/60 24V~ 3,5W 60 Hz
Cablaggio 7 cavi, non schermati (Funzioni: sinistra,destra,alto, basso, comune, autopan, terra).

OPERATING
INSTRUCTIONS

Pag. 1IPT720-IPT721/IPH720-IPH721 9825
INDEX
INDEX..................................................................................................................................................................................... 1
INTRODUCTION .................................................................................................................................................................... 2
Packing contents....................................................................................................................................................................................... 2
Contents of this Manual............................................................................................................................................................................. 2
Typographic conventions........................................................................................................................................................................... 2
SAFETY RULES .................................................................................................................................................................... 2
IDENTIFICATION DATA ........................................................................................................................................................ 3
DESCRIPTION OF IPT720-IPT721/IPH720-IPH721 PAN & TILT MOTORS ...................................................................... 3
Features.................................................................................................................................................................................................... 3
Appliances which can be connected to IPT720-IPT721/IPH720-IPH721 pan & tilt motors....................................................................... 3
INSTALLATION ..................................................................................................................................................................... 4
Unpacking ................................................................................................................................................................................................. 4
Check of identification data....................................................................................................................................................................... 4
ADJUSTMENT OF IPT720-IPT721/IPH720-IPH721 PAN & TILT MOTORS ....................................................................... 4
CONNECTORS AND CONNECTIONS.................................................................................................................................. 5
Installation example................................................................................................................................................................................... 5
Installation example................................................................................................................................................................................... 5
Cables....................................................................................................................................................................................................... 6
Pan & tilt connection to control units......................................................................................................................................................... 7
Pan & tilt connection to CBT220/CBT24/CBZ220/CBZ24 keyboard .................................................................................................... 7
Pan & tilt connection to DTMRX/DTRX receiver.................................................................................................................................... 7
PAN & TILT MOTOR MOUNTING......................................................................................................................................... 8
Telecamera mounting on IPT720 / IPT721 pan & tilt motor ...................................................................................................................... 8
Mounting of the camera on the IPTS720 / IPTS721 pan & tilt motor........................................................................................................ 9
Mounting of the camera on the IPH720 / IPH721 pan & tilt motor............................................................................................................. 9
Mounting of the camera on the IPHS720 / IPHS721 pan & tilt motor....................................................................................................... 9
SWITCHING ON AND OFF.................................................................................................................................................. 10
MAINTENANCE ................................................................................................................................................................... 10
PROBLEM SOLUTION........................................................................................................................................................ 10
SPECIFICATIONS................................................................................................................................................................ 11
Mechanics ............................................................................................................................................................................................... 11
General.................................................................................................................................................................................................... 11
Electric features....................................................................................................................................................................................... 11
The manufacturer declines all responsibility for any damage caused by an improper use of the
appliances mentioned in this manual; furthermore, the manufacturer reserves the right to modify its
contents without any prior notice.
The documentation contained in this manual has been collected with great care: the manufacturer,
however, cannot take any liability for its use. The same thing can be said for any person or
company involved in the creation and production of this manual.

Pag. 2IPT720-IPT721/IPH720-IPH721 9825
Introduction
Packing contents
• 1 pan & tilt motor IPT720-IPT721/IPH720-IPH721
• 1 instruction manual
After the delivery, check that the packing is not damaged and shows no evident signs of falls or abrasions. Should this
be so, contact immediately the supplier.
Check that the contents correspond to the above-mentioned list of materials.
Contents of this Manual
This manual describes IPT720-IPT721/IPH720-IPH721 pan & tilt motors, together with their specific procedures of
installation, configuration and use. Read this manual carefully, in particular the chapter concerning the safety rules,
before installing and using the pan & tilt motor.
Typographic conventions
Different graphic symbols are used in this manual, the meaning of which is here described:
Hazard of electric shock; disconnect the power supply before proceeding, if not otherwise specified.
The operation is very important for the correct working of the system: read carefully the procedure indicated,
and carry it out according to the required modalities.
Description of system features: read carefully to understand the following phases.
Safety rules
IPT720-IPT721/IPH720-IPH721 pan & tilt motors comply with the normative laws in force at the time of editing
of this manual, concerning electric safety, electromagnetic compatibility and general requirements.
Anyway, in order to ensure the users (installer technician and operator), the following warnings are specified for
safety’s sake:
• The appliance (and the complete system, which it belongs to) must be installed only by qualified technical staff.
• The appliance must be opened only by qualified technical staff. The tampering of the appliance may void the
guarantee terms.
• Connect to a feeder corresponding to the specifications indicated on the data plate (see next chapter Identification
data)
• The outlet must be correctly earthed according to the normative laws in force
• Before any shifting or technical operations on the appliance, unplug it from the mains
• Do not use voltage cables showing wear or ageing, since they may seriously compromise the users’ safety
• Do not use the appliance in the presence of inflammable substances
• Do not allow children or people not familiar with the appliance to use it
• Make sure the appliance is fixed in a solid and reliable way
• The appliance is completely off-line only when the plug is diconnected and the cables connected to other appliances
have been removed
• For after-sale service call only authorised technical staff.
• Keep this manual close to hand for any future reference

Pag. 3IPT720-IPT721/IPH720-IPH721 9825
Identification data
On IPT720-IPT721/IPH720-IPH721 pan & tilt motors there are two plates complying with CE specifications.
The first plate includes:
• Model identification code (Extended bar code 3/9)
• Mains voltage (Volt)
• Frequency (Hertz)
• Power consumption (Watt)
The second plate shows the model serial number (Extended bar code 3/9)
When installing the appliance, check that the power supply specifications of the pan & tilt motor correspond to those
required. The use of improper appliances may seriously compromise the safety of the personnel and the installation.
Description of IPT720-IPT721/IPH720-IPH721 pan & tilt motors
IPT720-IPT721/IPH720-IPH721 unit is a vertical and horizontal pan & tilt motor, expressely studied for indoor
operation.
It is available in two versions:
• Wall mount configuration: IPT720 / IPT721
• Ceiling mount configuration: IPTS720 / IPTS721
IPH720 / IPH721 unit is only an horizontal motor, expressely studied for indoor operation. It is available in two versions:
• In wall mount configuration: IPH720 / IPH721
• In ceiling mount configuration: IPHS720 / IPHS721
Features
• Horizontal movement (Pan): from 0 to 355°. Speed: 6° per second
• Vertical movement (Tilt): from 0 to 90°. Speed: 3° per second (only IPT devices)
• IPT720 / IPHS720 / IPH720 / IPHS720 power supply: 230 V~
• IPT721 / IPHS721 / IPH721 /IPHS721 power supply: 24 V~
Appliances which can be connected to IPT720-IPT721/IPH720-IPH721 pan & tilt motors
Only the devices here below indicated can be connected to the IPT720-IPT721/IPH720-IPH721 pan & tilt without
requiring any specific modification:
• CBT220/CBT24 keyboard: Control keyboard for pan & tilt motors
• CBZ220/CBZ24 keyboard: Control keyboard for pan & tilt motors and zoom lenses
• DTRX receiver driver: 17-function digital receiver, allowing the remote control of pan & tilt motors, wiper and wash,
and 4 auxiliary contacts. It can be individually addressed up to 99 units. If provided with the optional card DTRP, it
allows the management of max. 14 preset positions, which are recalled in the switching cycle by the patrol function.
• DTMRX: minireceiver driver: 11-function digital receiver, allowing the control of pan & tilt motors (horizontal and
vertical, zoom lenses, autopan). It can be individually addressed up to 64 units.
• MICRODEC control mini receiver: Current Loop digital receiver, allowing for the basic control of a 24V~ pan & tilt
motor (horizontal, zoom, focus) for 12VDC polarity inversion zoom lenses. Individually addressable up to 32 units.

Pag. 4IPT720-IPT721/IPH720-IPH721 9825
Installation
The installation must be carried out only by qualified technical staff.
The following procedures must be carried out with power supply off, if not otherwise specified.
Unpacking
If the packing shows no relevant defects (due to falls or anomalous abrasions), check the material contained,
according to the list given at paragraph Packing contents chapter Introduction.
The packing materials can be completely recycled. The installer technician is required to dispose of them according to
the differentiated collecting modalities or ,anyway, according to the normative laws in force in the Country of use.
Check of identification data
Before installing the appliance, check that the material supplied corresponds to the specifications indicated on
the data plate, following the chapter Identification data. Do not carry out any modification or connections which are not
provided for in this manual: the use of improper appliances may seriously compromise the safety of the personnel and
the installation.
Adjustment of IPT720-IPT721/IPH720-IPH721 pan & tilt motors
CAUTION: Do not position the pan & tilt motor manually, since this operation may seriously damage the gears.
Fig.1 - IPT720-IPT721 Fig.2 - IPH720-IPH721
1. Identify the cams for horizontal stroke adjustment ( Fig.1-2 )
2. Adjust the opening of the cams according to the angle wished, by forcing them slightly (no tools are necessary, it
is a friction movement)

Pag. 5IPT720-IPT721/IPH720-IPH721 9825
Connectors and connections
The installation must be carried out only by qualified technical staff: an improper connection of the peripheral
units may cause the keyboard to be isolated from the rest of the system.
Installation example
Installation controlled by one operator with one monitor: the operator controls one pan & tilt motor and the following
telecamera functions FOCUS, ZOOM, DIAPHRAGM (IRIS):
MATERIAL USED
Control keyboard:
• 1 CBZ220/CBZ24 control keyboard
Video handling:
• 1 monitor
Telemetry handling:
• 1 IPT720-IPT721/IPH720-IPH721
pan & tilt motor
• 1 motorized zoom lens
Installation example
One operator with more monitors, who controls a series of pan & tilt motors in mixed configuration (star and cascade
connection)
MATERIAL USED
Control keyboard:
• 1DCS2 control keyboard
Video handling:
• 1 SW164OSM video switcher
• 2 monitors
• 4 telecameras
Telemetry handling:
• 1 DCMX serial data multiplexer
• 4 DTMRX / DTRX receivers
• 4 IPT720-IPT721/IPH720-IPH721 pan & tilt motors
CBZ220/CBZ24
IPT
(IPH)
6-wires cable
for the control
of the lenses
7-wires cable
for the control
of the P&T motor
DTMRX DTMRX DTMRX DTMRX
DCS2
SW164OSM
DCMX

Pag. 6IPT720-IPT721/IPH720-IPH721 9825
Cables
Different types of stroke have been used in the previous examples, in order to indicate cables with different functions:
video cable:
RG 59 coaxial cable or equivalent cable
multipolar cable:
each control function of the positioning device is activated /deactivated by a relay positioned inside the receiver.
Fix the final numbers of wires according to the following directions:
7 wires for the motion of the positioning device: right, left, up, down, autopan, common, ground
6 wires for the control of polarity reversal lenses (zoom, focus, iris)
4 wires for the control of common wire lenses (zoom, focus, iris)
2 wires for the auxiliary device
Note: We recommend the use of different multipolar cables for high tension and low tension functions.
Minimum section area recommended: 0.56 mm.² (AWG 20) for high tension wires (positioning device)
0.34 mm.² (AWG 22) for low tension wires (lens, auxiliary device)
