ViewSonic PJL7211 User manual

- User Guide
- Guide de l’utilisateur
- Bedienungsanleitung
- Guía del usuario
- Guida dell’utente
- Guia do usuário
- Användarhandbok
- Käyttöopas
- Руководство пользователя
- 使用手冊 (繁體)
- 使用手冊 (簡體)
- 사용자 안내서
Model No. : VS12890
ViewSonic®
PJL7211
XGA LCD Projector

PJL7211ViewSonic i
電磁相容資訊
FCC 聲明
本產品符合 FCC 規定的第 15 部份。操作時有以下兩種情況：(1) 本裝置可能不會造成有
害的干擾，以及 (2) 本裝置必須接受任何接收到的干擾，包括造成操作不良的干擾。
本設備已通過測試，並符合 FCC 規則第 15 部分 B 級數位裝置的限制。這些限制旨在提
供合理的保護，以防在一般住宅環境中造成有害干擾。本設備會產生、使用和發射無線電
頻率能量，因此若沒有依照指示安裝及使用，可能會對無線電通訊產生有害的干擾。然而，
並不保證在特定安裝方式下不會產生干擾。如果本設備對無線電或電視收訊產生有害干擾，
( 可透過開、關設備判定 )，建議使用者嘗試以下方法消除干擾：
•重新調整或放置接收天線。
•增加設備與無線接收設備的距離。
•將本設備連接到與接收器不同的電源插座上。
•請向經銷商或具有經驗的無線電 / 電視技術人員請求幫助。
警告 : 進行任何本手冊未明確核准的變更或修改可能使您沒有權利操作本產品。
適用於加拿大
• 本 B 級數位裝置符合加拿大 ICES-003。
• Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
CE 歐洲國家聲明
本裝置符合 ( 電磁相容指令 ) EMC Directive 2004/108/EC 及 ( 低電壓指令 ) Low
Voltage Directive 2006/95/EC。
以下資訊僅適用於歐盟（EU）成員國：
此標記代表設備符合廢電機電子設備指令 2002/96/EC(WEEE) 的規範。
此標記代表不可將使用電力耗盡之電池或充電電池等物品之設備當作一般垃圾丟
棄，而應透過回收系統加以處理。
如果本設備使用電池、充電電池或鈕扣電池，則會標示化學符號 Hg、Cd 或 Pb，
代表電池的重金屬含量為 0.0005% 以上的汞、0.002% 以上的鎘或 0.004% 以上
的鉛。
本產品是 A 級產品在歐洲聯盟 (EU)
警告 : 本產品是 A 級產品。在家庭環境中，本產品可能導致干擾，這種情況下，用戶需採
取適當的措施。

PJL7211ViewSonic ii
重要的安全指示
1. 請詳讀這些操作指示。
2. 請保存這些操作指示文件。
3. 請注意所有的警告訊息。
4. 請遵守所有的指示。
5. 請勿在靠近水的地方使用本設備。警告 : 為減低火災或電擊的危險 , 請勿將此產品暴
露在雨或潮濕的環境中。
6. 只能用柔軟的乾布擦拭。如果仍無法清潔，請參造” 清潔 LCD 顯示器” 中更進一步
的指示。
7. 請勿擋住任何通風口。請依製造商的指示安裝本設備。
8. 請勿安裝於接近熱源的地方，例如靠近發熱器、暖氣調節設備、爐子或其他會產生熱氣
( 包括放大器 ) 等設備的地方。
9. 請勿改變確保安全用的分極式或接地式插頭。分極式插頭有兩個扁平狀的插腳，兩個
插腳的寬度有大小之分。接地式插頭有兩個扁平狀的插腳及一個接地用的圓柱型插腳。
較寬的扁平插腳和接地插腳是確保安全之用，如果該插腳和您的電源插座不符的話，
請洽電氣技師為您更換合適的插座。
10. 請避免讓電源線受到踩踏或擠壓，特別是插頭、電源插座及電源線與設備的連接點這
幾個地方。請將設備放置於靠近電源插座的地方，以便取用。
11. 只能使用製造商指定的附件 / 配件。
12. 只能使用製造商指定或與產品隨售的推車、三腳架、托架或平台。如使用推車，
在移動推車 / 設備時務必小心，避免翻覆導致設備損害。
13. 如長時間不使用本設備時，請將插頭拔下。
14. 所有的維修服務請找合格的服務人員進行。當設備有任何損壞，例如電源線或插頭損
壞、液體濺入或物體掉入設備內部、設備淋到雨或受潮、或無法正常運作、或掉落地
面時，就需要維修服務。

PJL7211ViewSonic iii
RoHS 符合性聲明
本產 品係 根據 歐盟 議會 與理 事會 (European Parliament and the Council ) 之 Directive
2002/95/EC 的規定設計與製造而成，限制在電氣與電子設備上使用某些危害物質 (RoHS
危害物質禁用指令 )，並通過歐盟技術協調委員會 (Technical Adaptation Committee，
TAC) 對於一些物質最大濃度的規範，如下所示：
物質 最大允許濃度 實際濃度
鉛 (Pb) 0.1% < 0.1%
汞 (Hg) 0.1% < 0.1%
鎘 (Cd) 0.01% < 0.01%
六價鉻 (Cr6+) 0.1% < 0.1%
多溴聯苯 (PBB) 0.1% < 0.1%
多溴聯苯醚 (PBDE) 0.1% < 0.1%
上述某些產品元件在 RoHS 排除條款下得以免除，範圍如下：
排除元件範例：
1. 每支省能源精緻型螢光燈 ( 即省電燈泡 ) 中不超過 5 mg 的汞，以及未在 RoHS 排除條
款中特別提到之其他燈泡 / 燈管內的汞。
2. 陰極射線管 ( 即映像管 )、電子元件、日光燈管和電子陶瓷零件 ( 如壓電裝置等 ) 中的鉛。
3. 高溫型焊料中的鉛 ( 即鉛含量 ( 重量 ) 達 85% 以上的鉛合金 )。
4. 鋼鐵中鉛含量達 0.35%、鋁中鉛含量達 0.4%，以及銅合金中鉛含量達 4% 等作為分配
元素的鉛 ( 此處的含量指重量 )。

PJL7211ViewSonic iv
版權聲明
版權所有 ©ViewSonic ®Corporation, 2009。保留所有權利。
Macintosh 與 Power Macintosh 是 Apple Inc. 的註冊商標。
Microsoft 、Windows、Windows NT 和 Windows 標誌是 Microsoft Corporation 在美國與
其他國家的註冊商標。
ViewSonic、三隻鳥標誌、OnView 、ViewMatch 與 ViewMeter 是 ViewSonic Corporation
的註冊商標。
VESA 是視訊電子標準協會的註冊商標。DPMS 和 DDC 是 VESA 的商標。
PS/2、VGA 和 XGA 是 International Business Machines Corporation 的註冊商標。
免責聲明：ViewSonic 公司不對本文檔中的技術、編輯錯誤或遺漏負責；亦不對因提供本
資料，或因本產品之性能或使用所造成意外或衍生的損壞負責。為了持續產品改良的利益，
ViewSonic 公司保留在沒有通知的情況下變更此產品規格的權利。本文件中資訊如有修改，
恕不另行通知。
未經 ViewSonic Corporation 事先書面同意，任何人均不得為任何目的，以任何方式複製、
翻版或傳送此文件。
產品註冊
為滿足您將來之需並讓您在第一時間內收到任何額外的產品資訊，請在以下網際網路位址
註冊您的產品：www.viewsonic.com。您也可以使用 ViewSonic 精靈光碟列印註冊表，填
寫後請將其郵寄或傳真至 ViewSonic。
使用者紀錄
產品名稱 :
機型 :
文件編號 :
序號 :
購買日期 :
PJL7211
ViewSonic XGA LCD Projector
VS12890
PJL7211_UG_TCH Rev. 1A 08-18-09
_______________________________
_______________________________
個人識別碼 (PIN)：
本產品的燈泡內含汞的成分。請遵照地方、國家法律進行妥善處理。

PJL7211ViewSonic 1
投影機
使用說明書 ( 詳細版 )
操作指南
承蒙您購買本投影機，謹向您表示衷心的感謝。
►在使用本產品前，請閱讀本產品的所有說明書。首先務必要閱讀“ 安
全指南”。閱讀後，請妥善保管以備日後參考。
警告
關於本說明書
PJL7211
•本說明書中的資訊如有變更，恕不另行通知。
•製造商對本說明書中可能出現的任何錯誤概不負責。
•未經明確的書面許可，不得翻印、轉載或複製本文檔的全部或任何部分。
通知事項
本說明書中使用了各種符號。這些符號的意義說明如下。
警告
注意事項
本符號表示如果忽略這些資訊，可能會因錯誤操作而導致人身傷害，
甚至死亡。
本符號表示如果忽略這些資訊，可能會因錯誤操作而導致人身傷害或
實物損壞。
請參閱本符號後標明的頁碼。
商標承認
•Mac® 是 Apple Inc. 的註冊商標。
•Windows® 是微軟公司在美國和/或其他國家的註冊商標。
•VESA 和 DDC 是 Video Electronics Standard Association 的商標。
其他所有商標均為其各自所有者的財產。
通告 本條目用於告知可能會導致故障。

PJL7211ViewSonic 2
目錄
目錄
關於本說明書. . . . . . . . . . . 1
目錄. . . . . . . . . . . . . . . 2
投影機特點. . . . . . . . . . . . 3
準備. . . . . . . . . . . . . . . 3
檢查包裝內容 . . . . . . . . . . 3
部件名稱. . . . . . . . . . . . . 4
投影機 ............. 4
控制面板 ............ 5
後面板 ............. 5
遙控器 ............. 6
設置. . . . . . . . . . . . . . . 7
佈置 .............. 7

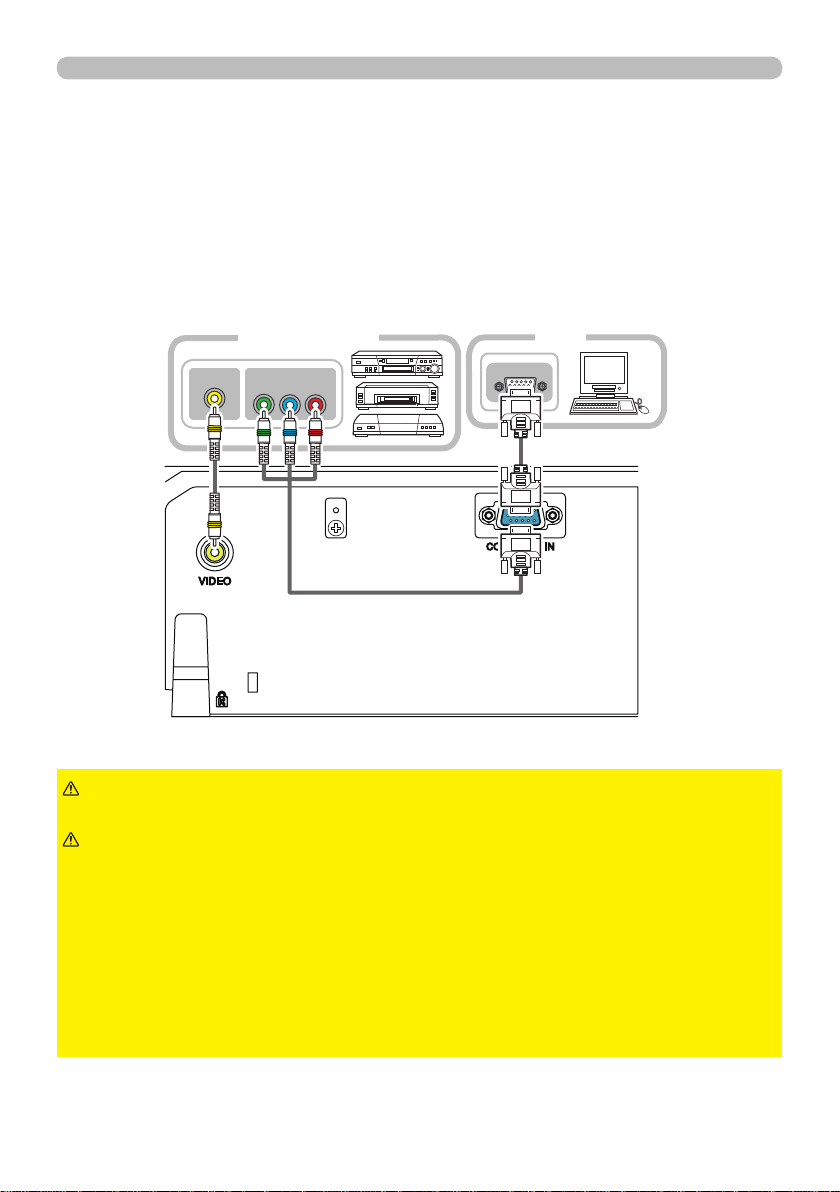

連接各個設備 . . . . . . . . . . 9
連接電源 ............11
使用防竊桿和防竊槽 . . . . . . . 11
遙控器. . . . . . . . . . . . . . 12
裝入電池 ............12
關於遙控信號 . . . . . . . . . . 13
改變遙控信號的頻率 . . . . . . . 13
電源開/關 ............14
打開電源 ............14
關閉電源 ............14
操作. . . . . . . . . . . . . . . 15
選擇輸入信號 . . . . . . . . . . 15
搜索輸入信號 . . . . . . . . . . 16
選擇寬高比 ...........16
調節投影機的腳撐 . . . . . . . . 17
調節變焦和對焦 . . . . . . . . . 17
使用自動調節功能 . . . . . . . . 18
調節位置 ............18
校正梯形失真 . . . . . . . . . . 19
使用放大功能 . . . . . . . . . . 19
畫面鎖定螢幕 . . . . . . . . . . 20
空白 ..............20
使用選單功能 . . . . . . . . . . 21
簡易選單. . . . . . . . . . . . . 23
寬高比、梯形校正、圖像模式、省電模
式、鏡射、重新設定、濾網使用時間、
語言、高級選單、 關閉
圖像選單. . . . . . . . . . . . . 25
亮度、對比度、Gamma、色溫、色彩、
色調、清晰度、記憶
影像選單. . . . . . . . . . . . . 28
寬高比、全畫面、垂直位置、
水平位置、水平相位、水平尺寸、
自動調節執行
輸入選單. . . . . . . . . . . . . 30
逐行、視訊降噪、色彩空間、
視頻格式、COMPUTER-IN、
圖框鎖定、分辨率
設定選單. . . . . . . . . . . . . 33
梯形校正、省電模式、鏡射
螢幕選單. . . . . . . . . . . . . 34
語言、選單位置、空白、
啟動、自選畫面、自選畫面鎖定，
訊息、來源名稱、範本、C.C.
其他選項選單. . . . . . . . . . . 39
自動視訊找尋、直接點亮、
自動關機、燈泡使用時間、
濾網使用時間、個人按鈕、
我的端口源、服務狀態
保安設定. . . . . . . . . . . . . 44
變更安全密碼、自選畫面密碼、
密碼鎖、個人文本密碼、
顯示個人文本、 填寫個人文本
維護. . . . . . . . . . . . . . . 49
更換燈泡 ............49
清潔和更換空氣濾網 . . . . . . . 51
其他保養 ............53
故障診斷. . . . . . . . . . . . . 54
相關訊息 ............54
關於指示燈 ...........55
關閉投影機 ...........56
重設所有設置 . . . . . . . . . . 56
容易誤認為是機器缺陷的現象 . . . 57
規格. . . . . . . . . . . . . . . 59

PJL7211ViewSonic 3
投影機特點 / 準備
•請妥善保管原包裝材料，以備日後重新裝運。在搬運投影機時，務必
要使用原包裝材料。特別要小心保護鏡頭。
通知事項
投影機特點
準備
檢查包裝內容
本投影機應附帶以下附件。請查看包裝箱內的
所有物品。若有任何附件缺失，請即與您的銷
售商聯繫。
(1) 帶兩節 AA 型號電池的遙控器
(2) 電源線
(3) 電腦電纜
(4) 使用說明書 ( 說明書 ×1，CD×1)
(4)
(2)
(3)
(1)
VIDEO
DOC.CAMERA
KEYSTONE
ASPECT SEARCH BLANK
MUTE
MYBUTTON
POSITION
1 2
ESC
ENTER
MENU
RESET
COMPUTER
MYSOURCE/
AUTO
MAGNIFY
PAGE
UP
VOLUME
DOWN
࡯
ON
OFF
㧗
FREEZE
本投影機用途廣泛，具有以下特點：
ü 本投影機即使在小空間裏也能識別大投射影像。
ü 本投影機是明亮而有附加值的 XGA （1024x768圖元）投影機。 XGA 是用於
標準投影機的主流的原始分辨率，本投影機還與尺寸再生的 UXGA
（1600x1200圖元）相容。
ü 電腦、視頻輸入和分量視頻輸入都支援 COMPUTER IN 端口，為您提供充足的
投影機功能。

PJL7211ViewSonic 4
警告
部件名稱
部件名稱
投影機
(1) 燈罩
內有燈泡單元。
(2) 對焦環
(3) 變焦環
(4) 控制面板
(5) 腳撐按鈕 (x 2)
(6) 腳撐 (x 2)
(7) 搖控感測器
(8) 鏡頭
(9) 進風口
(10) 濾網蓋
內含空氣濾網和進風口。
(11) 排風口
(12) AC IN(交流電插口)
(13) 後面板
(14) 防竊桿
(15) 防竊槽
(11)
(11)
(1) (2) (3) (4)
(7)
(9) (8) (10) (6)
(5)
(6)
(6)
(6)
(13)
(14) (12)
(4)
(1)
(15)
(13)
高溫！
高溫！
高溫！
高溫！
►高溫！: 在使用期間或剛剛用完後，請勿觸摸燈罩和排風口四周，因為
它溫度很高。
►請勿在燈泡亮著的時候窺視鏡頭或通風口，因為強光會損壞您的視力。
►請勿在未握住投影機的情況下使用腳撐調校按鈕，因為這樣投影機可能會摔落。
►►請保持正常通風，以防止投影機溫度升高。請勿遮蓋、阻塞或堵
住通風口。請勿將有可能粘貼或吸附到通風口上的任何物品放置在進風口周圍。
請定期清潔空氣濾網。
►請勿使用防竊桿和防竊槽來防止投影機掉落，因為它不是為此而設計的。
注意事項

PJL7211ViewSonic 5
部件名稱
控制面板
(1) STANDBY/ON 按鈕
(2) INPUT 按鈕
(3) MENU 按鈕
它由四個游標按鈕組成。
(4) POWER 指示燈
(5) TEMP 指示燈
(6) LAMP 指示燈
後面板
(1) COMPUTER IN 端口
(2) 關機開關
(3) VIDEO 端口
(1) (3)(2) (4)
(6)(5)
(1)(2)(3)
►僅當通過正常程式無法關閉投影機時才應使用關機開關，因為按此
開關雖能停止投影機工作，卻無法使其冷卻。
注意事項
