INSTRUCTION MANUAL
WIRELESS COLOR WEATHER STATION
MODEL VT-6401 BK
UZ
www.vitek-aus.com
3
10
18
26
34
6401IM.indd 1 07.04.2008 12:35:46

6401IM.indd 2 07.04.2008 12:35:46

English

Weather station VT-6401 with color display

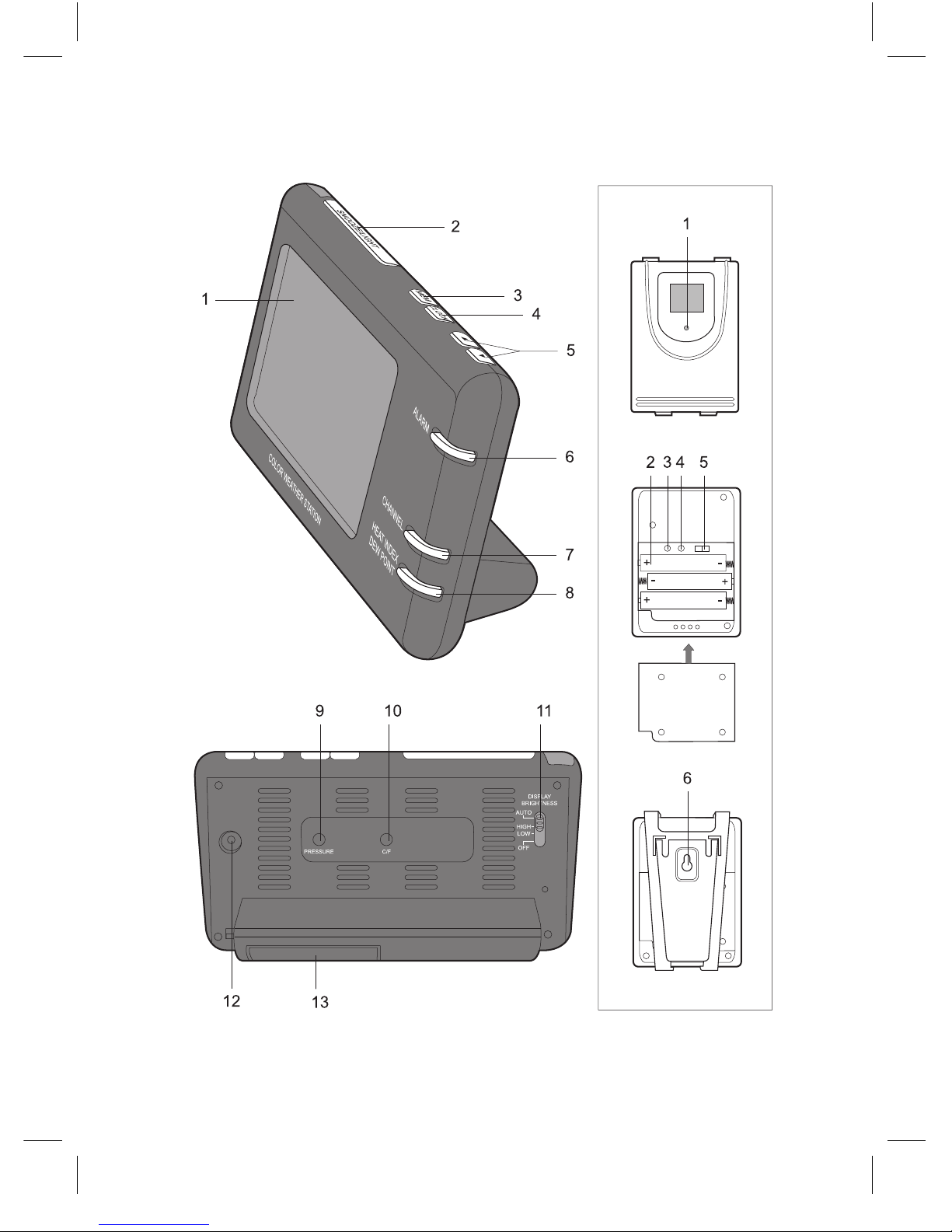

Description
Main block
1 – LCD display
Button name Button functions
Pressing button Pressing and holding button
for  sec
2 SNOOZE/
LIGHT
Switching on signal
repeat function and LCD
backlight while operating
using battery power
supply
MEMORY Display of maximal/
minimal measured
temperature values
Reset of indicated values
4 CLOCK Time, date and week day
indication
Time and data setting
5▲▼ Changing input parameter
value
Fast changing input parameter
value
6 ALARM Alarm time display,
switching alarm on/off
Setting alarm time
7 CHANNEL Switching between
receive channels for data
from different remote
sensors, cyclic mapping
of temperature and
humidity data in different
channels ( )
Searching signal from remote
sensor
8 HEAT INDEX /
DEW POINT
Heat index and dew point
9 PRESSURE Switching between
different pressure units.
Setting altitude above sea level
10 C/F Switching between
different temperature
units. (°С/°F)
11 - Display BACKLIGHT switcher (Auto/High/Low/Off)
12 – AC adapter jack (6 V DC)
1 – Battery compartment (for  batteries of “ААA” type (1,5 V)).
6401IM.indd 3 07.04.2008 12:35:47

English
4
Remote temperature and humidity sensor
1. LED
2. Battery compartment
(for 2 batteries of “ААA” type).
. Sensor reset button after changing channel number Тх
4. Button for witching between Fahrenheit/Celsius scales C/F
5. Channel switcher (1-2-)
6. Opening for mounting the unit on a wall
Safety Precautions
1. Read this operation manual carefully before you start using these
appliances.
2. Do not immerse these appliances into water.
. Do not use abrasive chemicals for cleaning these appliances, as they could
cause housing and internal parts damage.
4. Do not expose these appliances to strong physical impacts and strikes
(dust and moisture are dangerous too) as they may cause malfunctions,
shorten time of service, battery damage, and housing details deformation
as result.
5. Do not disassemble this unit, doing so leads to warranty cancellation. There
are no serviceable parts inside demanding user’s attention.
6. Use new batteries only, meeting the specifications of operating manual
exactly. Do not install old and new batteries at the same time.
7. Use only AC adapter included into delivery set.
Before you begin
Install remote sensor within the range of effective data transfer, as close to basic
block as possible. Locate basic and remote sensors at places where the interfer-
ence is minimal to provide the best data transmission. Take into account that
data transfer range of remote sensor depends upon constructional material of
partition walls and their number in the room. Try several variants of installation.
In spite of the fact that remote sensor is protected against negative weather it is
required to install it thus to avoid exposure to direct sun radiation, rain or snow.
Household appliances (doorbell, signaling, etc) may create interference while
receiving signal from sensor by the main block. This is normal, and this doesn’t
influence on the general performance of the appliances. Signal receives and
data transfer would be resumed immediately after temporary interference is
over.
6401IM.indd 4 07.04.2008 12:35:47

English
5
Installation of batteries into remote sensor
1. Turn off the screws on the batteries compartment.
2. Select data transfer channel by channels switcher «1-2-».
. Install 2 batteries (“ААА”, 1.5 V), following polarity.
4. Close battery compartment cover and turn up the screws.
Connecting AC-power adapter to basic block/ Installation of batteries
into basic block. Connect AC-power adapter (6,0V; DC) to basic block
through the jack for an external power source located below the batteries
compartment.
or
2. Open the cover of batteries compartment.
. Install three batteries (“AАА”, 1.5 V), following polarity.
4. Close battery compartment cover.
Note:
Basic block is intended for power supply from external source, batteries are
used as reserve power source.
Replacing Batteries
On appearance of adequate icon indications displaying that the batteries are
down replace remote sensor batteries.
Get Started
By first startup, switch main block on, and switch on remote sensor. Set data
transfer channel by channel switcher «1-2-» located on remote sensor. Hold
button CHANNEL on main block, you will hear sound signal. Main block starts
searching remote sensor signal. Pres button Тх to reset the sensor. When con-
nection between sensor and main block is set on, temperature and humidity
indications from remote sensor will appear on LCD.
Setting pressure parameters by switching on the unit first time
1. After connecting basic block to power supply line pressure units’ icon starts
blinking. Use buttons «▼/▲»to select pressure units, inHg, hPa, mBar or
mmHg. Press button PRESSURE for confirmation.
2. Use buttons «▼/▲» to set the value of altitude above sea level. Press button
PRESSURE for confirmation.
Setting pressure parameters via first startup is imperative for precise
weather forecast.
6401IM.indd 5 07.04.2008 12:35:47

English
6
Symbolic weather forecast
Weather forecast is composed according to atmosphere pressure time history.
Based on acquired data weather station is able predicting weather for the next
12-24 hours.
Sunny partly cloudy
cloudiness rain storm warning
Predictions accuracy: 70%; prediction of the considerable weather changes (for
example, from sunny weather to rain) is more accurate then prediction of negli-
gible weather changes (from partly cloudy to cloudiness).
Weather station predicts possible weather, thus symbols could not agree with
current weather. Forecast: SUNNY for night means cloudless sky.
For more precise weather forecast it is required setting altitude above sea level.
Use buttons «▼/▲» to choose pressure units. Press button PRESSURE for
confirmation. Use buttons «▼/▲» to set altitude above sea level. Press button
PRESSURE for confirmation.
Attention! If your weather station is indicating “rain” or “storm warning” for a
long time, and this indications do not comply with the real situation, try changing
altitude above sea level gradually (in 20 meters/60 feet range) until the weather
station indications get in accordance with real weather conditions.
Increasing altitude above sea level
Decreasing altitude above sea level
6401IM.indd 6 07.04.2008 12:35:47

English
7
Temperature and humidity indications
Basic block is able receiving data from tree remote sensors, each of them has
each own channel for temperature and humidity data transmission. Centigrade
or Fahrenheit degree can be selected as temperature units. Use C/F to select
temperature units.
Switching between data receiving channels
Press button CHANNEL to switch between remote sensors’ data receiving chan-
nels (Ch 1, Ch 2, Ch ), indoors (IN), switching between different channels’
temperature data indication ( ) in cycle.
Temperature and humidity trends
Temperature and humidity trends are displayed by arrows (increasing, constant,
decreasing) near the adequate data.
Heat Index
Temperature and humidity data are used for calculation of heat index. Press but-
ton HEAT INDEX/DEW POINT once, symbols “HEAT INDEX” will appear on LCD.
If heat index is too high, the next symbols are displayed on LCD:
Caution Undue fatigability while doing casual work.
Extreme Caution Strong tiredness, heat spasms are possible
Danger Heat stroke is possible
Extreme Danger Heat stroke danger
Dew point
Dew point is the temperature at given pressure the air is to ne cooled down to, in
order to make water vapor condensation.
Press button HEAT INDEX/DEW POINT two times to display dew point, symbols
“DEW POINT” will appear on LCD.
Comfort level
Temperature and humidity data are used for calculation of comfort level, which is
presented by tree symbols: wet, comfort, dry.
Viewing minimal/maximal value of temperature and humidity
Each pressing on button MEMORY switches between the next parameters’ indi-
cation:
• Current temperature and humidity
• Minimal temperature and humidity
• Maximal temperature and humidity
6401IM.indd 7 07.04.2008 12:35:47

English
8
Minimal/maximal temperature and
humidity values reset
Press and hold button MEMORY
for  seconds to clear all channels’
memories.
Notice: Remote sensor batteries
voltage may decrease while operat-
ing at temperature below 0°C, thus
remote sensor range of action would
be shortened too.
Atmosphere pressure trend
Atmosphere pressure trend is dis-
played as arrows (increasing, con-
stant, decreasing) near the adequate
data.
Setting date and current time
Basic block is able viewing current
time and date. Press button CLOCK to
switch between current time, date and
day of week.
Press and hold button CLOCK for 
seconds to set current time and date.
You can choose time indication for-
mat (12 hours or 24 hours) and date
format (day/month or month/day),
set current time (hours, minutes) and
date.
Use buttons «▼/▲» to input param-
eters. Press button CLOCK for con-
firmation.
Setting alarm
Press button ALARM to switch on
alarm mode. Symbol «AL» appears on
LCD. Press this button once more to
switch alarm ON/OFF, when alarm is
on symbol is on LCD.
Pre button ALARM for more then 
seconds to set alarm time. Alarm
hours digits start blinking. Use but-
tons «▼/▲» to set alarm hours digits.
Press button ALARM for confirmation.
Alarm minutes digits start blinking.
Use buttons «▼/▲» to set alarm min-
utes digits. Press button ALARM for
confirmation.
Alarm sound signal repeat
Alarm signal could be switched off
for 10 minutes by pressing button
SNOOZE/LIGHT. Symbols «Zz» are
displayed on LCD. After 10 minutes
alarm signal will be repeated. Press
ALARM button to switch alarm off.
LCD backlight modes
Use switcher «DISPLAY BRIGHT-
NESS» to select one of the following
backlight modes:
Auto: LCD backlight brightness is set
automatically depending on illumina-
tion, which is measured by sensor
located near button SNOOZE/LIGHT.
Notice: It is recommended switching
on this mode for saving electricity.
High: high backlight brightness level
Low: low backlight brightness level.
Off: backlight is off
In case the main block is supplied
by batteries, press button SNOOZE/
LIGHT to switch LCD backlight on
6401IM.indd 8 07.04.2008 12:35:47

English
9
SPECIFICATION
Temperature measurements
Main block from 0 to +50,0°С
(from +2,0 to +122,0°F)
Remote sensor From -20,0 to +60,0°С
(from -4,0 to +140,0°F)
Resolution of temperature
measurement
0,1°С
Relative humidity measurement from 20% to 99%
Resolution of relative humidity
measurement
1%
Data transfer from remote
sensor
Data transfer frequency 44 MHz
Number of connected sensors maximum 
Range of action maximum 75 meters (246 feet)
Power supply
Main block
AC adapter 6,0 V DC,
 batteries “AАА” type, 1.5 V
Remote sensor 2 batteries “AАА” type, 1.5 V
Attention!
- Because of printing limitations display presented in these instructions may
differ from the actual display in appearance.
- Manufacturer keeps right to change characteristics of the appliances
without any prior announcements.
The manufacturer reserves the right to make changes to the characteristics of
the device without prior notice.
The service life of the device is no less than 2 years.
Guarantee
Details regarding guarantee conditions can be obtained from the dealer from
whom the appliance was purchased. The bill of sale or receipt must be produced
when making any claim under the terms of this guarantee.
This product conforms to the EMC-Requirements as
laid down by the Council Directive 89/6/EEC and
to the Low Voltage Regulation (2/7 EEC)
6401IM.indd 9 07.04.2008 12:35:48

10
Русский
Метеостанция c цветным ЖК-дисплеем VT-6401
ОПИСАНИЕ
Базовый блок
1. ЖК-дисплей
Название кнопки Функции кнопок
Нажатие кнопки Нажатие и удерживание
кнопки в течение  секунд
2 SNOOZE/LIGHT Включение функции
повтора сигнала и
подсветки ЖК-дис-
плея при работе от
батареек
MEMORY Отображение макси-
мальных/минималь-
ных зарегистриро-
ванных значений
температуры и влаж-
ности
Сброс зарегистрированных
значений
4 CLOCK Отображение време-
ни, даты и дня неде-
ли календаря
Установка времени и даты
5▲▼ Изменение значения
вводимого пара-
метра
Быстрое изменение значе-
ния вводимого параметра
6 ALARM Отображение вре-
мени срабатывания
будильника, вклю-
чение/выключение
будильника
Установка времени сраба-
тывания будильника
7 CHANNEL Переключение кана-
лов приема данных
от дистанционных
датчиков, включение
циклического отоб-
ражения данных
температуры и влаж-
ности с разных кана-
лов ( )
Поиск сигнала от дистанци-
онного датчика
6401IM.indd 10 07.04.2008 12:35:48

11
Русский
8 HEAT INDEX / DEW
POINT
Отображение уровня
комфорта (heat index)
и dew point (точки
росы)
9 PRESSURE Переключение
единиц измерения
давления
Установка высоты над уров-
нем моря
10 C/F Переключение еди-
ниц измерения тем-
пературы (°С/°F)
11. Переключатель Display BACKLIGHT (Auto/High/Low/Off)
12. Гнездо для подключения сетевого адаптера (6В DC)
1. Батарейный отсек (для трех батареек типа «ААА» 1,5 В).
Дистанционный датчик температуры и влажности
1. Светодиодный индикатор
2. Батарейный отсек (для двух батареек типа «AАА»)
. Кнопка перезапуска датчика после смены номера канала (Тх)
4. Кнопка переключения между шкалами по Цельсию и Фаренгейту (C/F)
5. Переключатель каналов (1-2-)
6. Отверстие для крепления устройства к стене
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Прежде чем начать работу с устройствами, внимательно прочитайте
инструкцию по эксплуатации.
2. Не погружайте устройства в воду.
. Не чистите устройства абразивными веществами и веществами, вызы-
вающими повреждение корпуса и внутренних частей устройств.
4. Не подвергайте устройства сильным физическим воздействиям, уда-
рам (пыль и влага также противопоказаны), так как это может привести
к появлению неисправностей и, соответственно, к сокращению срока
службы устройств, повреждению батареи и к деформированию дета-
лей корпуса.
5. Не разбирайте устройство, это приведет к снятию с гарантии. Внутри
устройства нет деталей, требующих внимания пользователя.
6. Используйте только новые батарейки и именно такие, как указано в
инструкции по эксплуатации. Не устанавливайте одновременно новую
и старую батарейки.
7. Используйте только тот сетевой адаптер, который входит в комплект
поставки.
6401IM.indd 11 07.04.2008 12:35:48

12
Русский
ПЕРЕД НАЧАЛОМ РАБОТЫ
Установите дистанционный датчик в пределах радиуса эффективной пере-
дачи данных, и как можно ближе к базовому блоку. Размещайте базовый
блок и дистанционный датчик в местах с минимальными помехами для
наилучшей передачи данных. Примите во внимание, что радиус передачи
данных дистанционного датчика зависит от строительного материала пе-
регородок помещения и их количества. Попробуйте несколько вариантов
размещения дистанционного датчика и базового блока. Несмотря на то,
что дистанционный датчик защищен от воздействия погодных условий, его
необходимо установить так, чтобы на него не попадали прямые солнечные
лучи, дождь или снег.
Домашние устройства (дверной звонок, сигнализация и т.д.) могут созда-
вать помехи при приеме базовым блоком сигнала данных от дистанци-
онного датчика, это нормальное явление, оно не влияет на общую работу
устройств. Передача и прием сигнала данных возобновится сразу после
исчезновения временных помех.
Установка батареек в дистанционный датчик
1. Открутите винты на крышке батарейного отсека.
2. Выберите канал передачи данных с помощью переключателя каналов
(1-2-).
. Установите 2 батарейки («ААА» 1,5 В), соблюдая полярность.
4. Закройте крышку батарейного отсека и закрутите винты.
Подключение сетевого адаптера к базовому блоку/установка батареек в
базовый блок
1. Используя гнездо для подключения внешнего источника питания, под-
соедините к базовому блоку сетевой адаптер, входящий в комплект
поставки (6В DC),
или
2. Откройте крышку батарейного отсека.
. Установите  батарейки («ААА» 1,5 В), соблюдая полярность.
4. Закройте крышку батарейного отсека.
Примечание
Базовый блок предназначен для работы от внешнего источника питания,
работа от батареек является резервным вариантом.
Замена батареек
При появлении соответствующей пиктограммы о разрядке батареек следу-
ет заменить батарейки.
6401IM.indd 12 07.04.2008 12:35:48

1
Русский
Начало работы
При начальном запуске устройства сначала включите базовый блок, а за-
тем дистанционный датчик. Установите канал передачи данных при помощи
переключателя каналов (1-2-) на дистанционном датчике. Нажмите кнопку
CHANNEL на базовом блоке, вы услышите звуковой сигнал. Базовый блок
начнет поиск сигнала от дистанционного датчика. Нажмите кнопку (Тх) для
перезапуска датчика. Когда связь между датчиком и базовым блоком будет
установлена, на ЖК-дисплее отобразятся показания влажности и темпера-
туры с дистанционного датчика.
Установка параметров давления при начальном запуске устройства
1. При подключении базового блока в сеть символы единиц измерения
давления будут мигать. При помощи кнопок (▼/▲) выберите единицы
измерения давления: дюймы рт. ст., hPa/гПа mb/мбар или mmHg/
мм.рт.ст). Для подтверждения выбранных единиц измерения нажмите
кнопку PRESSURE.
2. При помощи кнопок (▼/▲) установите значение высоты над уровнем
моря. Для подтверждения установленного значения нажмите кнопку
PRESSURE.
Установка параметров давления при начальном запуске устройства необ-
ходима для более точного прогноза погоды.
Символьный прогноз погоды
Прогноз погоды строится по динамике изменения атмосферного давления.
Исходя из собранных данных, метеостанция может прогнозировать погоду
на предстоящие 12-24 часа.
солнечно переменная облачность облачно дождь штормовое предупр.
Точность показаний составляет около 70%; гораздо точнее предсказывает-
ся более сильное изменение погоды (например, от солнечно к дождю), чем
незначительное (от переменной облачности к облачности).
Метеостанция прогнозирует возможную погоду, поэтому символы могут
не соответствовать текущей погоде. Прогноз «солнечно» на ночь - означает
безоблачное небо.
6401IM.indd 13 07.04.2008 12:35:48

14
Русский
Для более точного прогноза погоды необходимо установить высоту над
уровнем моря. При помощи кнопок (▼/▲) выберите единицы измерения
давления. Для подтверждения выбранных единиц измерения нажмите
кнопку PRESSURE. При помощи кнопок (▼/▲) установите значение высоты
над уровнем моря. Для подтверждения установленного значения нажмите
кнопку PRESSURE.
Внимание! Если ваша метеостанция все время показывает «дождь» или
«штормовое предупреждение» в течение долгого времени и не отражает
реальные погодные условия, попробуйте постепенно изменять значение
высоты над уровнем моря (на 20 метров/60 футов) до тех пор, пока показа-
ния метеостанции не совпадут с погодными условиями.
Увеличение высоты над уровнем моря
Уменьшение высоты над уровнем моря
ПОКАЗАНИЯ температуры и влажности
Базовый блок способен принимать сигнал данных от трех дистанционных
датчиков, каждый из которых имеет соответствующий канал для передачи
данных температуры и влажности. Единицами измерения температуры мо-
гут быть градусы Цельсия или Фаренгейта. Для выбора единиц измерения
температуры используйте кнопку (C/F).
Переключение каналов приема данных
Нажимайте кнопку CHANNEL для переключения каналов приема данных от
дистанционных датчиков (Ch 1, Ch 2, Ch ), внутри помещения (IN), для
включения циклического отображения данных температуры и влажности с
разных каналов ( ).
Тенденции изменения температуры и влажности
Тенденции изменения температуры и влажности отображаются в виде
стрелок (растет, постоянная, падает) рядом с соответствующими данными.
6401IM.indd 14 07.04.2008 12:35:48

15
Русский
Индекс комфорта (Heat Index)
Данные температуры и влажности используются для индекса комфорта
(Heat index). Нажмите кнопку HEAT INDEX/DEW POINT один раз, на экране
ЖК-дисплея появятся символы «HEAT INDEX».
Если индекс комфорта высокий, на ЖК-дисплее отображаются следующие
символы:
Caution Повышенная усталость при выполнении обычной
работы
Extreme Caution Сильная усталость, возможны тепловые судороги
Danger Возможен тепловой удар
Extreme Danger Угроза теплового удара
Точка росы (Dew point)
Точка росы – это температура при данном давлении, до которой должен
охладиться воздух, чтобы содержащийся в нём водяной пар достиг состоя-
ния насыщения и начал конденсироваться в росу.
Для отображения точки росы нажмите кнопку HEAT INDEX/DEW POINT два
раза, при этом на экране ЖК-дисплея появятся символы «DEW POINT».
Уровень комфорта (Comfort level)
Данные температуры и влажности используются также для оценки уровня
комфорта, который визуально представлен одним из трех символов: wet
(влажно), comfort (комфортно), dry (сухо).
Просмотр минимального/максимального значения температуры и
влажности
При каждом нажатии кнопки MEMORY происходит переключение между
отображением следующих параметров:
• Текущая температура и влажность.
• Минимальная температура и влажность.
• Максимальная температура и влажность.
Сброс минимальных/максимальных значений температуры и влаж-
ности
Нажмите и удерживайте кнопку MEMORY более трех секунд для очистки
памяти всех каналов.
Примечание: во время работы дистанционного датчика при температуре
ниже 0°C напряжение его батареек может снизиться, сокращая тем самым
радиус действия его передатчика.
6401IM.indd 15 07.04.2008 12:35:48

16
Русский
Тенденция изменения атмосферного давления
Тенденция изменения атмосферного давления отображается в виде стрел-
ки (растет, постоянная, падает) рядом с соответствующими данными.
Установка даты и текущего времени
Базовый блок может отображать текущее время и дату. Для переключения
между текущим временем, датой и днем недели нажимайте кнопку CLOCK.
Для установки текущего времени и даты нажмите и удерживайте кнопку
CLOCK более трех секунд. Вы можете выбрать формат отображения вре-
мени (12 часов или 24 часа) и даты (день/месяц или месяц/день), устано-
вить текущее время (часы:минуты) и дату.
Используйте кнопки (▼/▲) для ввода параметров (изменения введенных
параметров). Для подтверждения введенных параметров нажмите кнопку
CLOCK.
Установка времени срабатывания будильника
Для включения режима будильника нажмите кнопку ALARM. На экране ЖК-
дисплея появится символ «AL». Для включения/выключения будильника
нажмите данную кнопку еще раз. Когда будильник включен, на ЖК-дисплее
появится символ .
Чтобы установить время срабатывания будильника, нажмите и удержи-
вайте кнопку ALARM более трех секунд. Цифры установки часа будильника
начнут мигать. При помощи кнопок (▼/▲) установите час срабатывания
будильника. Для подтверждения установленного значения нажмите кноп-
ку ALARM. Начнут мигать цифры минут будильника. При помощи кнопок
(▼/▲) установите минуты будильника. Для подтверждения установленного
значения нажмите кнопку ALARM.
Для выключения будильника нажмите кнопку ALARM.
Повтор звукового сигнала будильника
Сигнал будильника можно отключить на 10 минут нажатием кнопки
SNOOZE/LIGHT. На ЖК-дисплее появятся символы «Zz». Через 10 минут
сигнал будильника повторится. Для выключения будильника нажмите кноп-
ку ALARM.
Режимы яркости подсветки ЖК-дисплея
При помощи переключателя DISPLAY BRIGHTNESS вы можете выбрать один
из следующих режимов:
Auto: яркость подсветки ЖК-дисплея устанавливается автоматически в
зависимости от освещенности, которая определяется датчиком рядом с
кнопкой SNOOZE/LIGHT.
6401IM.indd 16 07.04.2008 12:35:48

17
Русский
Примечание: рекомендуется включить данный режим в целях экономии
питания и удобства использования.
High: высокий уровень яркости подсветки.
Low: низкий уровень яркости подсветки.
Off: подсветка выключена.
Если базовый блок работает от батареек, нажмите кнопку SNOOZE/LIGHT
для включения подсветки дисплея.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измерение температуры
Базовый блок от 0 до +50,0°С
(от +2,0 до +122,0°F)
Дистанционный датчик от -20,0 до +60,0°С
(от -4,0 до +140,0°F)
Точность измерения температуры 0,1°С
Измерение относительной влажности от 20 до 99%
Точность измерения относительной влажности 1%
Передача данных с дистанционного датчика
Частота передачи данных 44 МГц
Количество подключаемых датчиков максимум 
Радиус действия макс. 75 м (246 футов)
Питание
Базовый блок Сетевой адаптер 6В DC,
 батарейки «AАА» 1,5 В
Дистанционный датчик 2 батарейки «ААА» 1,5 В
ВНИМАНИЕ!
- Из-за ограничений в процессе печати дисплей, показанный в этой
инструкции, может отличаться от фактического дисплея.
- Производитель оставляет за собой право изменять дизайн и техничес-
кие характеристики прибора без предварительного уведомления.
Производитель оставляет за собой право изменять характеристики прибо-
ра без предварительного уведомления.
Срок службы прибора не менее 2х лет.
Данное изделие соответствует всем требуемым европейским и рос-
сийским стандартам безопасности и гигиены.
Производитель: АНДЕР ПРОДАКТС ГмбХ, Австрия
Нойбаугюртель, 8/7А , 1070, Вена, Австрия
6401IM.indd 17 07.04.2008 12:35:48

18
Україньский
Метеостанція з кольоровим РК-дисплеєм VT-6401
ОПИС
Базовий блок
1. РК-дисплей
Назва кнопки Функції кнопок
Натискання кнопки Натискання і утримування
кнопки продовж  секунд
2 SNOOZE/LIGHT Увімкнення функції
повторення сигналу і
підсвічування РК-дисплею
під час роботи від
батарейок
MEMORY Відображення
максимальних/мінімальних
зареєстрованих значень
температури і вологості
Скасування
зареєстрованих значень
4 CLOCK Відображення часу, дати і
дня тижня календаря
Встановлення часу і дати
5▲▼ Змінення значення
параметру, що вводиться
Швидке змінення значення
параметру, що вводиться
6 ALARM Відображення часу
спрацьовування
будильника, увімкнення/
вимкнення будильника
Встановлення часу
спрацьовування
будильника
7 CHANNEL Перемикання каналів
прийому даних від
дистанційних датчиків,
увімкнення циклічного
відображення даних
температури і вологості з
різних каналів ( )
Пошук сигналу від
дистанційного датчика
8 HEAT INDEX /
DEW POINT
Відображення рівня
комфорту (heat index) і
dew point (точки роси)
9 PRESSURE Перемикання одиниць
виміру тиску
Встановлення висоти над
рівнем моря
10 C/F Перемикання одиниць
виміру температури
(°С/°F)
6401IM.indd 18 07.04.2008 12:35:48

19
Україньский
11. Перемикач Display BACKLIGHT (Auto/High/Low/Off)
12. Гніздо для підключення мережевого адаптеру (6 В DC)
1. Батарейний відсік (для  батарейок типу “ААA” (1,5 В)).
Дистанційний датчик температури і вологості
1. Світлодіодний індикатор
2. Батарейний відсік (для 2 батарейок типу або “AАА”).
. Кнопка перезапуску датчика після зміни номеру каналу Тх
4. Кнопка перемикання між шкалами за Цельсієм і Фаренгейтом C/F
5. Перемикач каналів (1-2-)
6. Отвір для кріплення пристрою до стіни
ЗАСТЕРЕЖНІ ЗАХОДИ
1. Перш ніж почати роботу з пристроями, уважно прочитайте інструкцію з
експлуатації.
2. Не занурюйте пристрої у воду.
. Не чистіть пристрої абразивними речовинами і речовинами, що викли-
кають пошкодження корпусу і внутрішніх частин пристроїв.
4. Не піддавайте пристрої сильним фізичним впливам, ударам (пил і
волога також протипоказані), так як це може призвести до появи не-
справностей і, відповідно, до скорочення терміну служіння пристроїв,
пошкодження батареї і до деформування деталей корпусу.
5. Не розбирайте пристрій, це призведе до зняття з гарантії. Всередині
пристрою немає деталей, що потребують уваги користувача.
6. Використовуйте тільки нові батарейки і саме такі, як вказано в інструкції
з експлуатації. Не встановлюйте одночасно нову і стару батарейки.
7. Використовуйте тільки мережевий адаптер, що входить до комплекту
поставки
ПЕРЕД ПОЧАТКОМ РОБОТИ
Встановіть дистанційний датчик в межах радіуса ефективної передачі да-
них, і як можна ближче до базового блоку. Розміщуйте базовий блок і дис-
танційний датчик у місцях з мінімальними шумами для найкращої передачі
даних. Візьміть до уваги, що радіус передачі даних дистанційного керування
датчика залежить від будівельного матеріалу перегородок приміщення та
їх кількості. Спробуйте кілька варіантів розміщення дистанційного датчика і
базового блоку. Незважаючи на те, що дистанційний датчик захищений від
впливу погодних умов, його необхідно встановити так, щоб на нього не по-
падали прямі сонячні промені, дощ або сніг.
Домашні пристрої (дверний дзвінок, сигнализація і т.д.) можуть створювати
6401IM.indd 19 07.04.2008 12:35:48

20
Україньский
перешкоди при прийомі базовим блоком сигналу даних від дистанційного
датчика. Це є нормальним явищем і не впливає на загальну роботу при-
строїв. Передача і прийом сигналу даних відновиться одразу після зникнен-
ня тимчасових перешкод.
Встановлення батарейок в дистанційний датчик
1. Відкрутіть гвинти на кришці батарейного відсіку.
2. Виберіть канал передачі даних за допомогою перемикача каналів «1-2-».
. Встановіть 2 батарейки (“ААА”, 1.5 В), дотримуючись при цьому поляр-
ності.
4. Закрийте кришку батарейного відсіку і закрутіть гвинти.
Підключення мережевого адаптера до базового блоку/встановлення
батарейок в базовий блок
1. Використовуючи гніздо для підключення зовнішнього джерела живлен-
ня, під’єднайте до базового блоку мережевий адаптер, що входить до
комплекту поставки (6В DC).
або
2. Відкрийте кришку батарейного відсіку.
. Встановіть  батарейки (“ААА”, 1.5 В), дотримуючись при цьому поляр-
ності.
4. Закрийте кришку батарейного відсіку.
Примітки:
Базовий блок призначений для роботи від зовнішнього джерела живлення,
робота від батарейок є резервним варіантом.
Заміна батарейок
При появі відповідної піктограми про розрядження батарейок слід замінити
батарейки.
Початок роботи
При початковому запуску пристрою спочатку увімкніть базовий блок, а
потім дистанційний датчик. Встановіть канал передачі даних за допомогою
перемикача каналів «1-2-» на дистанційному датчику. Натисніть кнопку
CHANNEL на базовому блоку, ви почуєте звуковий сигнал. Базовий блок
почне пошук сигналу від дистанційного датчика. Натисніть кнопку Тх для
перезапуску датчика. Коли зв’язок між датчиком та базовим блоком буде
встановлений, на РК-дисплеї відобразяться показники вологості та темпе-
ратури з дистанційного датчика.
6401IM.indd 20 07.04.2008 12:35:48
