Polski
W takich przypadkach należy
skontaktowaćsięz dystrybutorem.

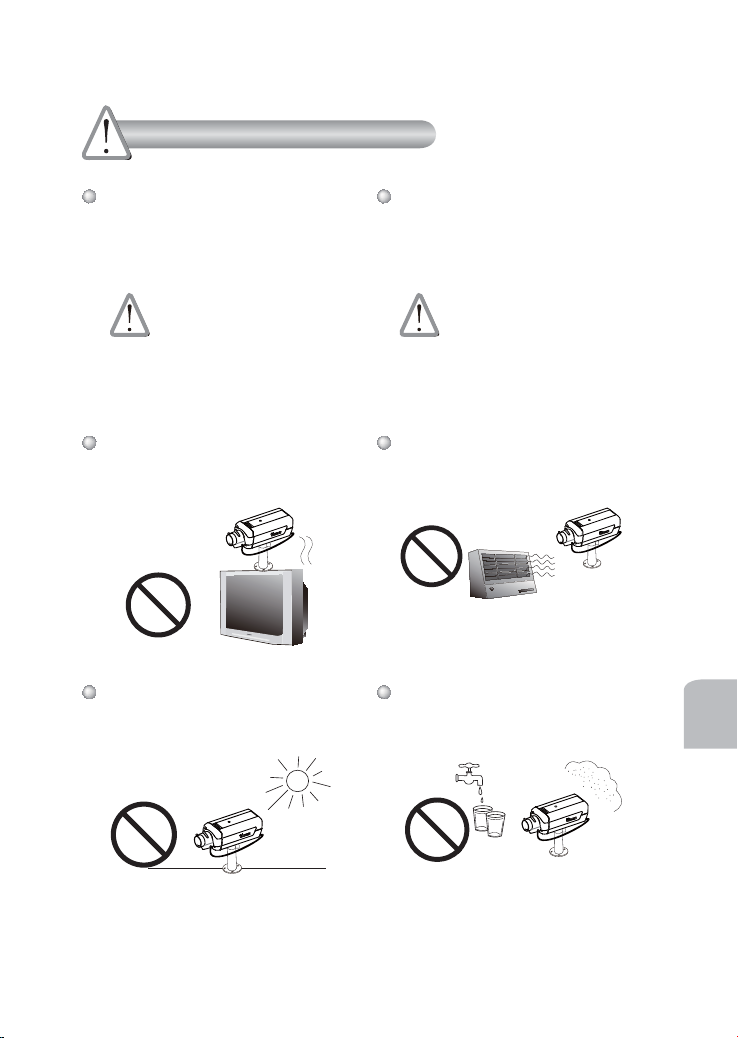

Kameręsieciowąnależy trzymać
z dala od wody. Jeśli kamera
sieciowa zamoczy sięnależy
natychmiast wyłączyćzasilanie.
Sprawdźpodręcznik użytkownika
w celu uzyskania informacji o
temperaturze działania.
Kameręsieciowąnależy wyłączyć
natychmiast po wykryciu
nienormalnego dymu lub zapachu.
Nie należy umieszczaćkamery
sieciowej w pobliżu źródełciepła,
takich jak telewizor lub kuchenka.
Kameręsieciowąnależy izolować
od bezpośredniego światła
słonecznego.
Nie należy umieszczaćkamery
sieciowej w wilgotnych miejscach.
W takich przypadkach należy
skontaktowaćsięz dystrybutorem.

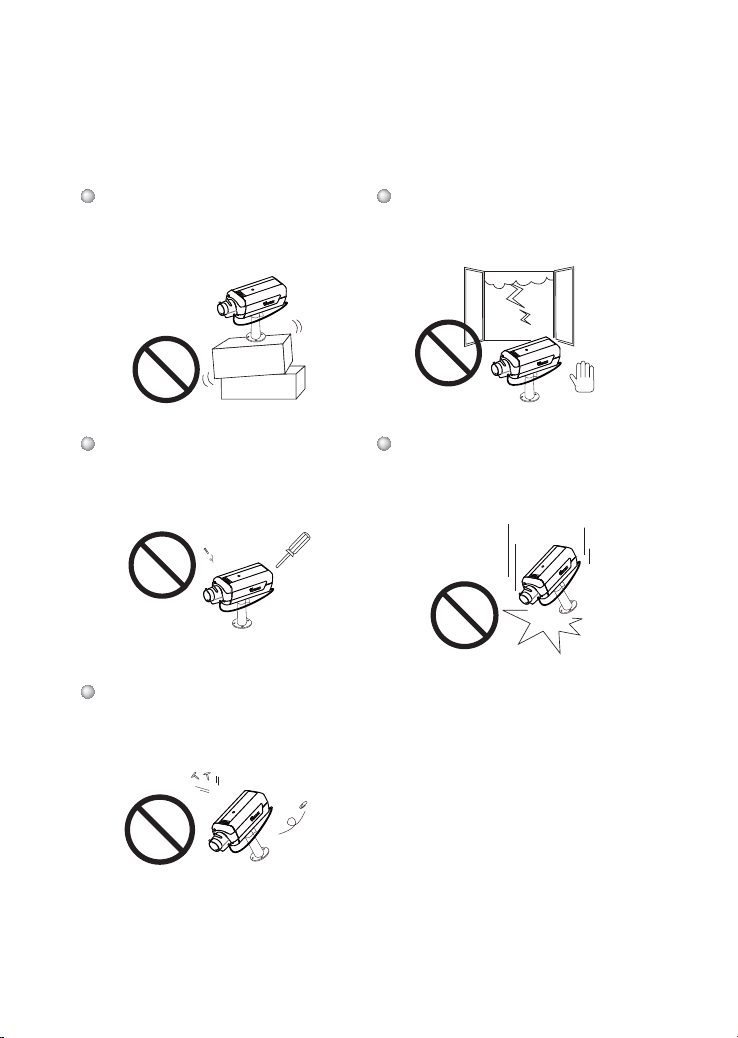

Ostrzeżenie przed instalacją

92
Nie należy umieszczaćkamery
sieciowej na niestabilnych
powierzchniach.
Nie należy dotykaćkamery
sieciowej podczas wyładowań
atmosferycznych.
Nie należy demontowaćkamery
sieciowej.
Należy uważać, aby nie opuścić
kamery sieciowej.
Nie należy wkładaćdo kamery
sieciowej żadnych obiektów, takich
jak igły.

93
Polski
Podstawa kamery Soczewka CS-mount
IP8161
Karta gwarancyjna
Adapter zasilania
Instrukcja szybkiego
uruchomienia
Dysk CD z oprogramowaniem
1Sprawdźzawartość opakowania
Klucz nasadowy typu L

94

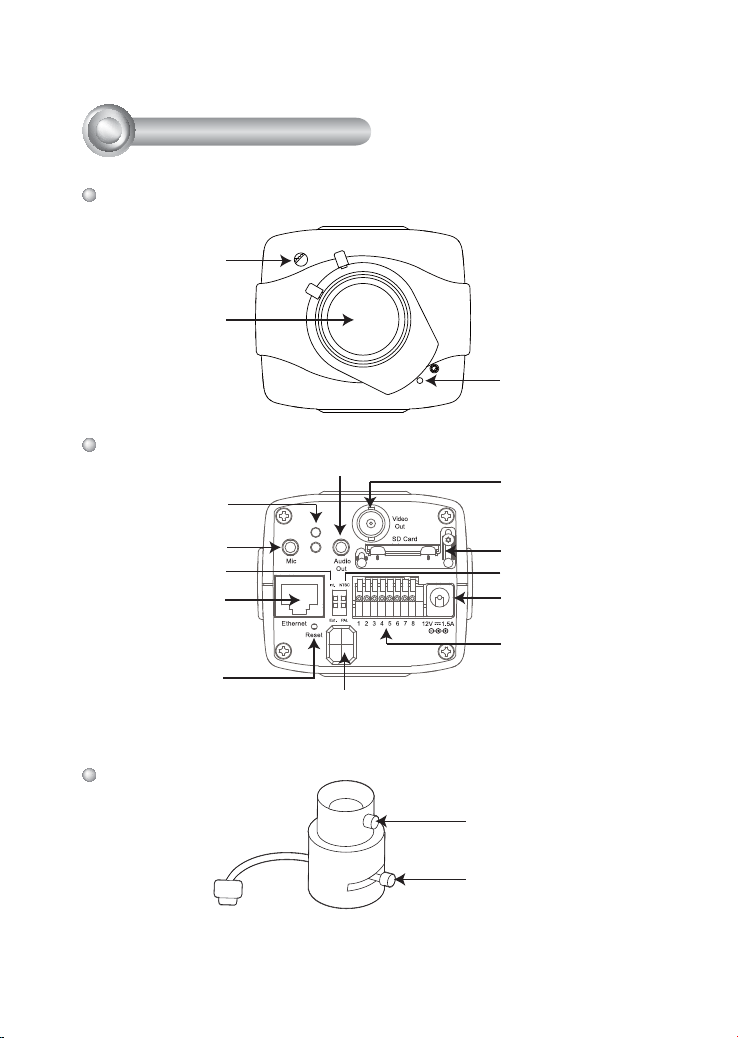

Gniazdo zasilania
Gniazdo Ethernet
10/100 RJ45
Wgłębienie
przycisku resetu
Ogólne I/O blok
terminala
Wyjście dźwięku
Wejście mikrofonu
Panel przedni
Panel tylny
Soczewki
Regulator ostrości
Regulator zoom
2Opis fizyczny
Wbudowany mikrofon
Sensor światła
Dioda stanu
Gniazdo na kartęSD/
SDHC
Soczewki
BNC Video Out
Przełącznik mikrofonu
zewnętrznego/
wewnętrznego Przełącznik NTSC/PAL
Gniazdo przesłony
sterowania prądu

95
Polski
W celu wykonania dalszych ustawień, sprawdźpodręcznik instrukcji
obiektywu znajdujący sięwewnątrz opakowania.
1. Zamontuj obiektyw wkręcając go zgodnie ze wskazówkami zegara do kamery,
ażdo zatrzymania. W razie potrzeby, obróćwolno obiektyw przeciwnie do
wskazówek zegara, ażdo uzyskania najlepszego ustawienia.
2. Podłącz przesłonęsterownia prądu do gniada.
3Montażobiektywu w kamerze
1
2
Podłączenie ogólne (bez PoE)
1. Jeśli masz zewnętrzne urządzenia takie jak czujniki i alarmy, podłącz je z ogólnym
blokiem terminala I/O.
2. Podłącz kamerędo huba kablem Ethernet.
3. Połącz kabel zasilania z kamery sieciowej do źródła zasilania.
1
2
3
POWER COLLISI ON
LINK
RECEIVE
PARTITION
12345
4Podłączenie do sieci
Ethernet switch
1: Zasilanie +12V
2: Wyjście cyfrowe
3: Wejście cyfrowe
4: Uziemienie
5: AC 24V
6: AC 24V
7: RS485+
8: RS485-

96
Power over Ethernet (PoE)
POWER COLLISION
LINK
RECEIVE
PARTITION
12345
PoE switch
POWER COLLISION
LINK
RECEIVE
PARTITION
12345
Używanie huba bez PoE
Użyj modułzasilający PoE (opcjonalny) w celu podłączenia kamery do huba bez
PoE.
Switch bez PoE
Wtyczka zasilająca PoE
(opcja)
Używanie huba z włączonym PoE
Kamera jest zgodna z PoE, co umożliwia transmisjęzasilania i danych pojedynczym
kablem Ethernet. Następująca ilustracja pokazuje podłączanie kamery kablem
Ethernet do huba.

97
Polski

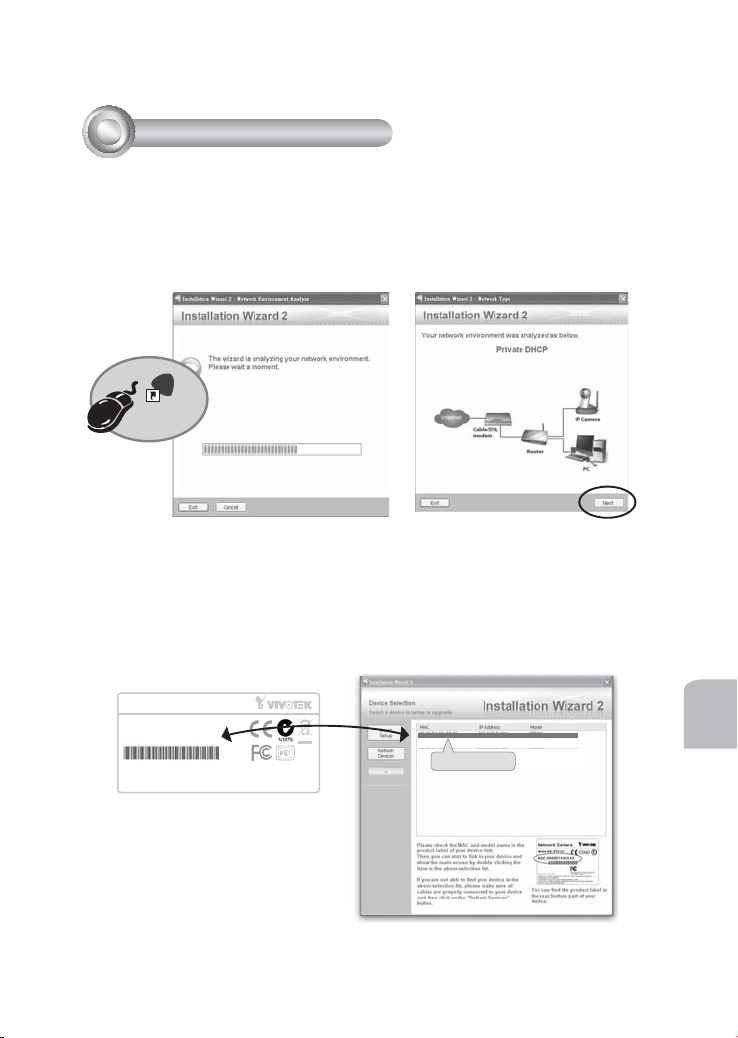

1. Uruchom “kreatora instalacji 2” z katalogu Software Utility na płycie CD z
oprogramowaniem.
2. Porgram przeprowadzi analizęotoczenia sieciowego. Po analizie sieci, kliknij
“Dalej” aby kontynuować.
3. Program wyszuka odbiorniki video, videoserwery i kamery sieciowe firmy
VIVOTEK dostępne w sieci LAN.
4. Po wyszukaniu, pojawi sięgłówne okno instalatora. Kliknij adres MAC zgodny
ze wskazanym na etykiecie w dolnej części urządzenia w celu połączenia
przeglądarki Internet Explorer z kamerąsieciową.
0002D1730202
00-02-D1-73-02-02 192.168.5.151 IP8161
Installation
Wizard 2
IW
2
5Przydzielanie adresu IP
Network Camera
Model No: IP8161
Made in Taiwan
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:
(1)This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation.
Pat. 6,930,709
MAC:0002D1730202
RoHS

98
Instrukcje dotyczące dalszej konfiguracji zawiera podręcznik
użytkownika na płycie CD z oprogramowaniem.
Gotowy do użycia
6
1. Uzyskaj dostęp do kamery sieciowej przez Internet.
2. Przechwytuj video na żywo z przeglądarki lub oprogramowania nagrywającego.
3. Odkręć regulator zoom w celu regulacji współczynnika zoom. Po zakończeniu,
dokręć regulator zoom.
4. Odkręć regulator ostrości w celu regulacji zakresu ostrości. Po zakończeniu,
dokręć regulator ostrości.
∞
N
W
T
3
4

99
Polski
Dostrajanie ostrości kamery
7
Proszępostępowaćzgodnie z poniższymi krokami, by dostroićostrość kamery:
1. Użyj dostarczonego klucza typu L, by poluzowaćśruby pierścienia; pierścień
regulowany będzie można obracać.
2. Obróćpierścieńregulowany, by dostroićodległość między czujnikiem, a
soczewkami; filtr obcinający podczerwieńoraz czujnik obrazu przesunąsiędo
przodu, lub do tyłu, jak pokazano na ilustracji poniżej.
3. Po zakończeniu dokręć śrubępierścienia, by zamocowaćpierścieńregulowany.
CS
C
1
2
dla soczewek
typu C-mount
dla soczewek typu
CS-mount
Filtr obcinający podczerwieńi
czujnik obrazu
