VOLTCRAFT CT-5 User manual

VOLTCRAFT
®
Kabeltester CT-5
BEDIENUNGSANLEITUNG Seite 4 - 15
Cable tester CT-5
OPERATING INSTRUCTIONS Seite 16 - 26
Testeur de câbles CT-5
NOTICE D’EMLPOI Seite 27 - 38
Best.-Nr. / Item-No. /
N
0
de commande
12 19 25
Version 11/08

VOLTCRAFT IM INTERNET http://www.voltcraft.de
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7
(www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfas-
sung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck,
auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung
vorbehalten.
© Copyright 2008 by Voltcraft®
Impressum /legal notice in our operating instructions
These operating instructions are a publication by Voltcraft®, Lindenweg 15, D-92242 Hirschau/Germany, Phone [phone]
(www.voltcraft.de).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic
data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and equipment
reserved.
© Copyright 2008 by Voltcraft®
Informations /légales dans nos modes d'emploi
Ce mode d'emploi est une publication de la société Voltcraft®, Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. [phone]
(www.voltcraft.de).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans
des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même
par extraits.
Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techni-
ques et de l'équipement.
© Copyright 2008 by Voltcraft® 01_1108_02/HK

2
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie ent-
hält wichtige Hinweise zur Inbetriebnahme und Handhabung. Ach-
ten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weiter-
geben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
These Operating Instructions accompany this product. They
contain important information on setting up and using your Voltage
Detector. You should refer to these instructions, even if you are
buying this product for someone else.
Please retain these Operating Instructions for future use!
Le présent mode d'emploi fait partie intégrante du produit. Il
comporte des directives importantes pour la mise en service et la
manipulation de l'appareil. Tenir compte de ces remarques, même
en cas de transfert du produit à un tiers.
Conserver ce mode d'emploi afin de pouvoir le consulter à tout moment.

3

4
Einführung
Sehr geehrter Kunde,
mit dem Kauf eines Voltcraft ®-Produktes haben Sie eine sehr
gute Entscheidung getroffen, für die wir Ihnen danken.
Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade-
sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die
sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähig-
keit und permanente Innovation auszeichnen. Vom ambitionierten
Hobby-Elektroniker bis hin zum professionellen Anwender haben
Sie mit einem Produkt der Voltcraft®-Markenfamilie selbst für die
anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand.
Und das Besondere: Die ausgereifte Technik und die zuverlässige
Qualität unserer Voltcraft®-Produkte bieten wir Ihnen mit einem
fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum
sind wir uns absolut sicher: Mit unserer Voltcraft®-Geräteserie
schaffen wir die Basis für eine lange, gute und auch erfolgreiche
Zusammenarbeit.
Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft ®-
Produkt!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie ent-
hält wichtige Hinweise zur Inbetriebnahme und Handhabung.
Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte wei-
tergeben.
Der Kabeltester CT-5 ist nach dem heutigen Stand der Technik
gebaut und erfüllt die Anforderungen der geltenden nationalen und
europäischen Richtlinien. Die Konformität wurde nachgewiesen, die
entsprechenden Erklärungen und Unterlagen sind beim Hersteller
hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese Bedie-
nungsanleitung beachten!

Bei Fragen wenden Sie sich an unsere Technische Beratung
Deutschland: Tel.-Nr.: 0180/5 31 21 11
Fax-Nr.: 09604/40 88 48
e-mail: [email protected]
Mo. - Fr. 8.00 bis 18.00 Uhr
Österreich: Tel.-Nr.: 0 72 42/20 30 60
Fax-Nr.: 0 72 42/20 30 66
e-mail: [email protected]
Mo. - Do. 8.00 bis 17.00 Uhr, Fr. 8.00 bis 14.00 Uhr
Schweiz: Tel.-Nr.: 0848/80 12 88
Fax-Nr.: 0848/80 12 89
e-mail: [email protected]
Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr
Lesen Sie folgende Bedienungsanleitung bitte vor dem
Anschluss bzw. der Inbetriebnahme genau durch. Sie zeigt
Ihnen nicht nur den richtigen Bedienablauf, sondern hilft Ihnen
gleichzeitig, alle technischen Möglichkeiten des Systems voll
auszunutzen.
Bestimmungsgemäße Verwendung
Der Kabeltester CT-5 dient zum schnellen und problemlosen Prüfen
von Kabeln mit 4-, 6- und 8poligen Western-Steckern (RJ 11 und RJ
45), Kabel mit BNC-Anschluss-Steckern, USB-Kabel sowie IEEE
1394 (FIREWIRE) Verbindungskabel. Das Gerät ist ausschließlich für
den Batteriebetrieb zugelassen. Eine Verwendung ist nur in trocke-
nen geschlossenen Räumen, also nicht im Freien, erlaubt. Der Kon-
takt mit Feuchtigkeit oder eine starke Verschmutzung ist in jedem
Fall zu vermeiden. Das Gerät ist nicht für den industriellen Einsatz
geeignet. Eine andere Verwendung als zuvor beschrieben, führt zur
Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefah-
ren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbun-
den. Das gesamte Produkt darf nicht geändert bzw. umgebaut und
5

das Gehäuse nicht geöffnet werden! Die Sicherheitshinweise sind
unbedingt zu befolgen!
Sicherheits- und Gefahrenhinweise
Bei Schäden, die durch Nichtbeachten dieser Bedie-
nungsanleitung verursacht werden, erlischt der
Garantieanspruch! Für Folgeschäden übernehmen
wir keine Haftung!
Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, über-
nehmen wir keine Haftung! In solchen Fällen erlischt
jeder Garantieanspruch.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmäch-
tige Umbauen und/oder Verändern des Kabeltesters nicht gestat-
tet.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die
Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes
haben.
• Als Spannungsquelle darf nur eine 9 V Blockbatterie verwendet
werden.
• Vermeiden Sie eine starke mechanische Beanspruchung, sowie
hohe Temperaturen, starke Vibrationen oder hohe Feuchtigkeit.
Dies kann den Kabeltester CT-5 beschädigen.
• Nehmen Sie den Kabeltester niemals gleich dann in Betrieb,
wenn er von einem kalten Raum in einen warmen Raum gebracht
wurde. Das dabei entstehende Kondenswasser kann unter
Umständen den Tester zerstören. Lassen Sie das Gerät im strom-
losen Zustand auf Zimmertemperatur kommen und warten Sie,
bis eventuell entstandenes Kondenswasser verdunstet ist.
6

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plas-
tikfolien/-tüten, Styroporteile, etc. könnten für Kinder zu einem
gefährlichen Spielzeug werden.
• Der Kabeltester CT-5 gehört nicht in Kinderhände. Er ist kein
Spielzeug.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvor-
schriften des Verbandes der gewerblichen Berufsgenossenschaf-
ten für elektrische Anlagen und Betriebsmittel zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfe-
werkstätten ist der Umgang mit Messgeräten durch geschultes
Personal verantwortlich zu überwachen.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren
sein oder sollten sich Fragen ergeben, die nicht mit Hilfe der
Bedienungsanleitung abgeklärt werden können, so setzen Sie
sich bitte mit unserer technischen Auskunft oder einem anderen
Fachmann in Verbindung.
• Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapi-
teln dieser Anleitung.
• Das Prüfen von Kabeln mit dem Kabeltester darf nur im span-
nungsfreien Zustand der Kabel durchgeführt werden. Vor
jeder Messung Spannungsfreiheit feststellen (Lebensgefahr)!
7

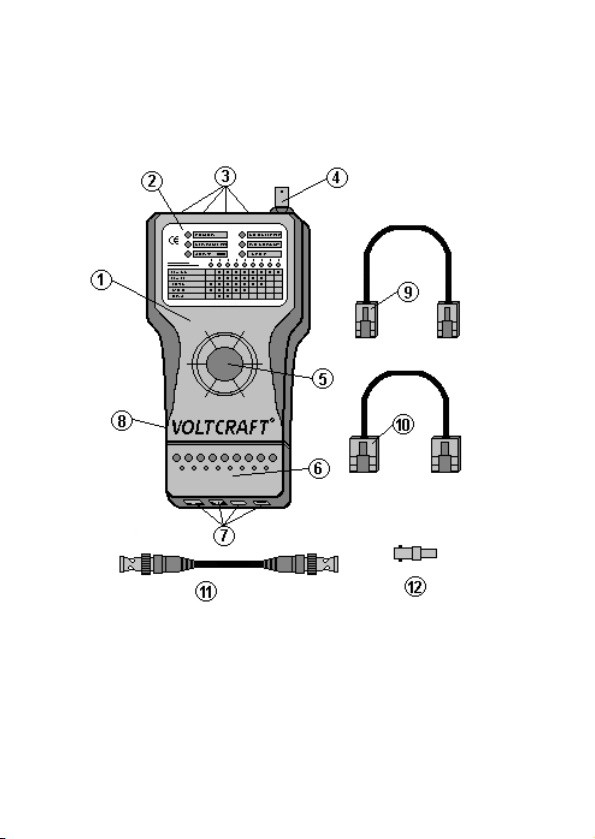

Anschluss- und Bedienelemente
Siehe Bild auf der Ausklappseite
Produktbeschreibung
Der Kabeltester CT-5 ist speziell für den schnellen Vororttest von
Anschluss- und Netzwerkkabeln entwickelt worden. Dazu verfügt
das Gerät an der Stirnseite über eine RJ 11, RJ 45, IEEE 1394 und
USB-Ausgangsbuchse. Zusätzlich können Sie mit dem BNC-
Anschluss auch koaxiale Netzwerkleitungen prüfen. Mit Hilfe der

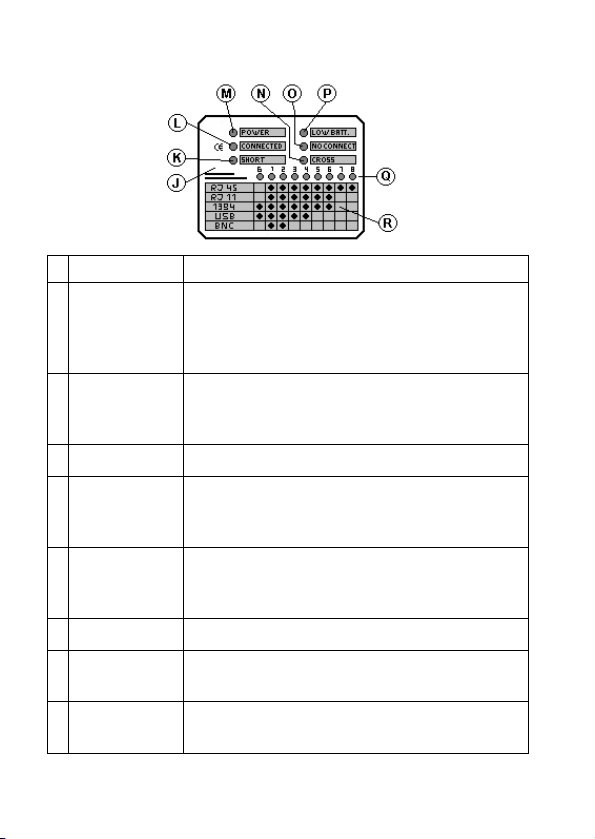

Leuchtanzeigen werden Leitungsdurchgang, Leitungsunterbre-
chung, Kurzschluss, Masseverbindung sowie Leitungsabschluss
(Termination) und gekreuzte Adern angezeigt. Bei kurzen Verbin-
dungs- bzw. Anschlusskabeln ist es teilweise nicht notwendig den
Remote Terminator vom Kabeltester zu trennen. Für den Test von
bereits fest installierten Leitungen oder zur Funktionsprüfung des
Messgerätes mit den beigefügten Testkabeln, können Sie den

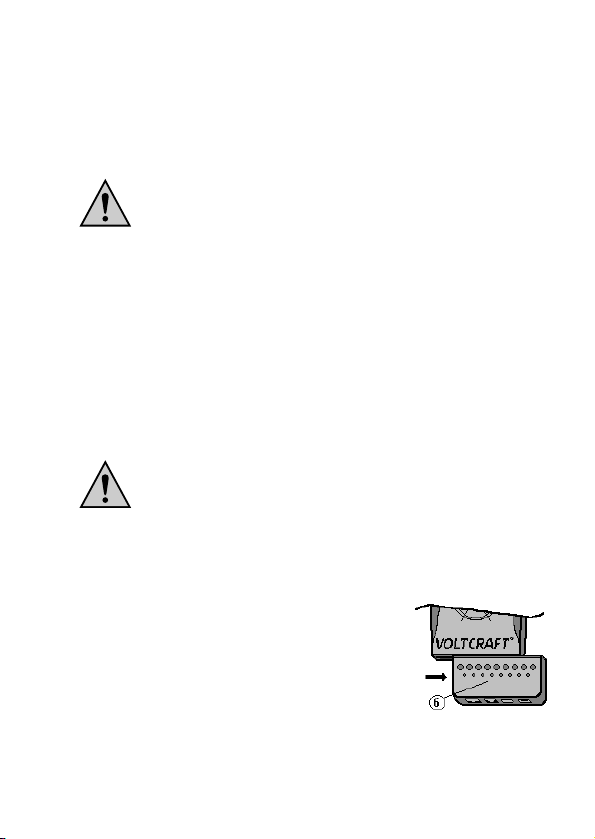

Remote Terminator vom Kabeltester trennen und am anderen Ende
des Testkabels anschließen. Die Messung und das Umschalten auf
8
1. Kabeltester CT-5 7. RJ 11, RJ 45, IEEE 1394 und
USB-Eingangsbuchsen (RT)
2. Anzeigefeld 8. Batteriefach (Geräterückseite)
mit Leuchtdioden
3. RJ 11, RJ 45, IEEE 1394 9. Testkabel RJ 11
und USB-Ausgangsbuchse
4. BNC-Anschlussbuchse 10. Testkabel RJ 45
5. TEST-Taste 11. BNC-Testkabel
6. Remote Terminator (RT) 12. BNC-Abschlusswiderstand

jede einzelne Ader innerhalb des Kabels (scannen) erfolgt auf
Knopfdruck automatisch und wird durch Signaltöne akustisch
unterstützt.
Lieferumfang
- Kabeltester CT-5 inkl. Remote-Terminator
- Testkabel RJ 11
- Testkabel RJ 45
- Testkabel BNC
- BNC-Abschlusswiderstand
- 9 V Blockbatterie
- Nylon-Schutztasche
- Bedienungsanleitung
Inbetriebnahme
Überprüfen Sie bitte vor der Inbetriebnahme anhand der bestim-
mungsgemäßen Verwendung, der Sicherheitshinweise und der
technischen Daten, dass der Kabeltester CT-5 für die geplanten
Messaufgaben auch geeignet ist.
Batterieeinbau/-wechsel
Vor der ersten Inbetriebnahme bzw. wenn bei Gebrauch die LED-
Anzeige LOW-BATTERY erscheint, müssen Sie eine neue 9 V
Blockbatterie (am besten Alkaline) einsetzen. Dazu gehen Sie wie
folgt vor:
Drücken Sie auf die geriffelte Fläche des Batteriefachdeckels auf
der Rückseite des Kabeltesters und schieben Sie den Deckel zur
Seite auf. Entnehmen Sie nun den Batterie-Clip bzw. die verbrauch-
te Batterie mit Clip. Achten Sie beim Anschluss der neuen 9 V
Blockbatterie bitte auf die richtige Polung der Batteriekontakte. Eine
Falschpolung der Batterie kann zur Zerstörung des Gerätes und ein
Kurzschluss der Batteriekontakte zur Zerstörung der Batterie
9

führen! Legen Sie nun die Batterie mit Clip in das Batteriefach ein
und schließen Sie den Deckel. Achten Sie bitte darauf, dass die Bat-
terie-Anschlussleitungen dabei nicht eingeklemmt oder gequetscht
werden. Betreiben Sie den Kabeltester auf keinen Fall im geöffneten
Zustand oder mit einer anderen Spannungsquelle.
Achtung!
Lassen Sie keine verbrauchten Batterien im Messgerät,
da selbst auslaufgeschützte Batterien korrodieren kön-
nen. Dadurch werden unter Umständen Chemikalien
freigesetzt, die Ihrer Gesundheit schaden bzw. das Bat-
teriefach sowie das Gerät zerstören. Entfernen Sie die
Batterien aus dem Batteriefach, wenn Sie den Kabelte-
ster über einen längeren Zeitraum nicht benutzen. Ver-
suchen Sie nie Batterien aufzuladen und werfen Sie kei-
ne Batterien ins Feuer. Es besteht akute
Explosionsgefahr.
Remote Terminator
Achtung!
Das Prüfen von Kabeln mit dem Kabeltester darf nur
im spannungsfreien Zustand der Kabel durchgeführt
werden. Vor jeder Messung ist die Spannungsfrei-
heit des zu messenden Kabels festzustellen
(Lebensgefahr).
Um mit Hilfe der beigelegten Testkabel eine
Funktionskontrolle des Kabeltesters durchzu-
führen oder bereits fest verlegte Kabel messen
zu können, ist es notwendig, den Remote Termi-
nator vom Kabeltester zu trennen. Dazu schie-
ben Sie einfach den Remote Terminator (Pos. 6),
der am unteren Teil des Kabeltesters befestigt
ist, mit sanftem Druck nach rechts zur Seite.
10

Anschlussbuchsen
Für den Anschluss der unterschiedlichen Kabel stehen Ihnen am
Kabeltester sowie am Remote Terminator folgende Anschlüsse zur
Verfügung:
Messvorgang
- Verbinden Sie den Kabeltester und den Remote Terminator mit
dem zu prüfenden Kabel oder z.B. mit dem beigelegten RJ 45
Testkabel.
- Nach dem Drücken der TEST-Taste wird die Stromversorgung des
Kabeltesters automatisch eingeschaltet. Die grüne POWER-LED
im Anzeigefeld leuchtet. Gleichzeitig wird der automatische Mess-
vorgang aller einzelnen Adern gestartet. Zur Kontrolle leuchten die
11
Anschlussbuchsen Anschlussbuchsen Remote
Kabeltester Terminator
ABNC-Anschlussbuchse FGeschirmte RJ 45 Anschluss-
Buchse
BUSB-Anschluss-Buchse GRJ 11 Anschluss-Buchse
(B-Stecker)
CIEEE 1394 Anschluss-Buchse HIEEE 1394 Anschluss-Buchse
DRJ 11 Anschluss-Buchse IUSB-Anschluss-Buchse
(A-Stecker)
EGeschirmte RJ 45
Anschluss-Buchse

LEDs 1 - 8 nacheinander in schneller Reihenfolge auf. Der Kabel-
tester gibt zusätzlich einen Signalton ab.
- Nachdem die Messung erfolgreich abgeschlossen wurde, leuchtet
nun die blaue CONNECTED-LED als Anzeige dafür, dass es sich
bei dem gemessenen Kabel um ein 1:1 Kabel ohne gedrehte
Adern handelt. Gleichzeitig erfolgt wieder ein Signalton, jedoch in
einer höheren Tonlage. Bei einer korrekten Verbindung aller 8
Adern leuchten auf dem Anzeigefeld die LEDs 1 - 8 nun ständig.
Zur Kontrolle des Messergebnisses ist auf dem Anzeigefeld unter-
halb der LED-Reihe eine Tabelle mit den jeweiligen Leuchtanzei-
gen für die unterschiedlichen Anschlusskabel dargestellt.
☞Die LED mit der Bezeichnung G = Ground leuchtet nur dann
auf, wenn bei dem getesteten Kabel beide RJ 45 Stecker aus
elektrisch leitendem Material bestehen und über die Abschir-
mung innerhalb der Leitung miteinander verbunden sind
(STP-Kabel). Bei ungeschirmten Kabeln (UTP-Kabel) ist dies
nicht der Fall.
- Nach ca. 5 s erlöschen sämtliche LEDs auf dem Anzeigefeld und
der Kabeltester schaltet sich automatisch aus.
12

Anzeigen und Signaltöne des Kabeltesters CT-5
13
J Anzeigefeld
KSHORT Leuchtet bei Kurzschluss einzelner Adern.
Zugleich blinken in der Anzeige 1 – 8 die LEDs
der betroffenen Adern und es ertönen 2 Signal-
töne.
LCONNECTED Leuchtet bei 1:1 verdrahteten Kabeln auf. Bei
einer Leitungsunterbrechung einzelner Adern
bleiben die dazugehörigen LEDs dunkel.
MPOWER Einschaltanzeige
NCROSS Leuchtet bei gekreuzten Adern und der zweite
Signalton ist in der selben Tonhöhe wie der
erste Ton.
ONO Leuchtet bei nicht angeschlossenem Remote
CONNECTION Terminator bzw. BNC-Abschlusswiderstand.
Es ertönt kein zweiter Signalton.
PLOW BATTERY Leuchtet bei schwacher Batterie.
QG 1 2 3 4 5 Anzeige der einzelnen Adern 1 – 8,
6 7 8 sowie der Masseverbindung.
RTabelle mit den jeweiligen LED-Anzeigen bei
intakter Verbindungsleitung.

Bei der Überprüfung von USB-, IEEE 1394 (FIREWIRE) oder RJ 11-
Kabeln ist nach demselben System wie beim Testen der RJ 45
Kabeln zu verfahren. Jedoch sollten Sie beim Testen von Kabeln mit
RJ 11 Steckverbindungen im Vorfeld durch eine Sichtprüfung
klären, ob es sich um eine 4adrige (6P/4C) oder um eine 6adrige
(6P/6C) Verbindungsleitung handelt. Beim Testen von koaxialen Lei-
tungen mit BNC-Steckern verwenden Sie bitte anstelle des Remote
Terminators den beigelegten Abschlusswiderstand.
Wartung und Pflege
Bis auf einen gelegentlichen Batteriewechsel ist der Kabeltester
wartungsfrei. Informationen bezüglich des Batteriewechsels entneh-
men Sie bitte dem entsprechenden Abschnitt in der Bedienungsan-
leitung. Äußerlich sollte der Kabeltester nur mit einem weichen,
trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf
keinen Fall aggressive Reinigungsmittel oder chemische Lösungen,
da sonst die Oberflächen der Gehäuse beschädigt werden könnten.
Außerdem sind die Dämpfe gesundheitsschädlich und explosiv.
Umwelthinweis
Entsorgung von gebrauchten Batterien/Akkus!
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur
Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine
Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit neben-
stehenden Symbolen gekennzeichnet, die auf das
Verbot der Entsorgung über den Hausmüll hinwei-
sen. Die Bezeichnungen für das ausschlaggeben-
de Schwermetall sind: Cd = Cadmium, Hg =
Quecksilber, Pb = Blei. Ihre verbrauchten Batte-
rien/Akkus können Sie unentgeltlich bei den
14
Pb

Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort
abgeben, wo Batterien/Akkus verkauft werden!
Sollte der Kabeltester CT-5 nicht mehr funktionstüchtig und eine
Reparatur nicht mehr möglich sein, beachten Sie bitte beim Entsor-
gen die allgemein geltenden gesetzlichen Bestimmungen.
Technische Date
15
Stromversorgung 9 V/DC
Batterietyp 9 V Block
Stromaufnahme ca. 35 – 80 mA
LOW-BATTERY Anzeige < 7,0 V
Abm. Kabeltester (B x H x T) 100 x 200 x 25 mm
Messbare Kabel RJ 11, RJ 45 (UTP/STP),
USB, IEEE 1394 und BNC
Maximale Kabellänge
RJ 11, RJ 45 und BNC ca.180 m

Introduction
Dear customer,
by buying a Voltcraft ®-product you made a very good
decision for which we want to thank you.
Voltcraft® - This name stands for quality products above the aver-
age, which excel by competence, extraordinary power and perma-
nent innovations in the field of measuring, charging and networking
technology.
with a product of the Voltcraft®-brand family you always have the
optimal solution at hand even fort he most challenging tasks.
And the special thing is: we offer you the fully developed technique
and the reliable quality of our Voltcraft®-products with an almost
unbeatable inexpensive price-performance ratio. That is why we are
sure: with our Voltcraft®-device series We build the basis of a long,
good and successful cooperation.
Now we wish you much fun with your new Voltcraft ®- product!
This operating manual belongs to this product. It contains
Important advice fort he starting and handling.
Please keep in mind, also when giving the product to thirds.
The cable tester CT-5 is built according to the latest stand of tech-
nology and meets the requirements of the current national and
European guidelines. The conformity has been proven, the corre-
sponding files are stored at the manufacturer’s. To keep this status
and to assure a danger free operation you as user have to pay atten-
tion to this operation manual!
16

For a fast response of your technical enquiries please use the email
address listed below.
Germany: Fon. + 49 9604/40 88 80
Fax + 49 9604/40 88 48
e-mail: [email protected]
Mon to Thurs 8.00am to 4.30pm
Fri 8.00am to 2.00pm
Please carefully read through this operation manual before
The connection of the device or before taking it into operation.
Not only does it show you the correct operation process but at
The same time it helps you to use all the technical opportunities
of the system.
Use as directed
The cable tester CT-2 is used fort he quick and unproblematic test-
ing Of cables with 4-, 6- and 8 pole western plugs (RJ 11 and RJ
45), cables with BNC-connection plugs, USB cables as well as IEEE
1394 (Firewire) cables. The device is exclusively permitted for oper-
ation with battery. The use is only permitted in dry, closed rooms
and not in the outside. The contact with damp or a heavy soiling has
to be avoided in every case. The device is not suitable for the indus-
trial use. Use different from the one described before, will lead to the
damage of The product and may furthermore cause dangers like for
example short circuit, fire, electric shock and the like. The hole
product may not be changed or modified and the housing may not
be opened! The safety instructions have to be followed in every
case!
17

Safety instructions
In case of damage due to disregard of this operating
manual every guarantee claim will expire. In case of
material damage or injuries due to improper hand-
ling or disregard of this operating manual,
respectively of the safety instructions which are in it
we will not take liability. In cases like that every
guarantee claim will expire.
• for reasons of safety and permission (CE) you are not permitted to
change and/or modify the cable tester on your own.
• please contact trained personnel if you doubt the the operation,
the safety or the connection of the device.
• as voltage supply only a 9 V block battery may be used.
• avoid heavy mechanical stress as well as high temperatures,
heavy vibrations or high humidity.
This may damage the cable tester CT-2.
• Don’t ever turn on the cable tester immediately after bringing it,
from a cold into a warm room. The emerging condensation may
destroy the tester under circumstances. Let the device reach
room temperature while not connected to electricity and wait until
any condensation has evaporated.
• do not leave the packaging material lay around. Plastic foils/bags
styrofoam parts, and the like can become a dangerous toy for
children.
• the cable tester CT-5 does not belong into children’s hands. It is
no toy.
• in commercial institutions the accident prevention directions of
the professional trade association for electrical systems and
means of operation have to be followed.
18

• in schools, educational institutions, hobby and self-help work-
shops the use of measuring devices has to be monitored by
trained personnel.
• if you are not sure about the correct connection or have any
questions, which can not be answered with the help of the oper-
ating manual please contact our technical support or any other
trained personnel.
• also pay attention to the safety instructions in the individual chap-
ters of this operating manual.
•The testing of cables with the cable tester is only permitted
when the cables are free of voltage. Check that the cables are
free of voltage before every measurement (danger to life)!
Connection and operation elements
See image on the folded page
19
1. cable tester CT-5 7. 7. RJ 11, RJ 45, IEEE 1394 and
USB-IN jack (RT)
2. Display with light diodes 8. battery case (device backside)
3. RJ 11, RJ 45, IEEE 1394 9. testing cable RJ 11
and USB-OUT jack
4. BNC-connection jack 10. testing cable RJ 45
5. TEST-button 11. BNC-testing cable
6. Remote Terminator (RT) 12. BNC-end resistance
