AKKU-TROCKENBAUSCHRAUBER
CORDLESS DRYWALL SCREWDRIVER
TBS 12-A
Art. 5700 122 X
MWV-ITL-111432-08/2016
OBJ_DOKU-53924-001.fm Page 1 Thursday, August 25, 2016 7:58 AM

2
............................ 6 ... 11
............................ 12 ... 17
............................ 18 ... 24
............................ 25 ... 30
............................ 31 ... 37
............................ 38 ... 43
............................ 44 ... 50
............................ 51 ... 56
............................ 57 ... 62
............................ 63 ... 68
............................ 69 ... 74
............................ 75 ... 81
............................ 82 ... 87
............................ 88 ... 94
............................ 95 ... 101
............................ 102 ... 107
............................ 108 ... 114
............................ 115 ... 120
............................ 121 ... 126
............................ 127 ... 133
............................ 134 ... 139
............................ 140 ... 145
............................ 146 ... 151
............................ 152 ... 158
............................ 159 ... 164
............................ 165 ... 170
OBJ_BUCH-2872-001.book Page 2 Monday, July 4, 2016 12:17 PM

3
5700 122 100
0614 100 205
OBJ_DOKU-55402-001.fm Page 3 Monday, August 29, 2016 7:57 AM

4
8
6
7
9
5
10
1
3
2
4

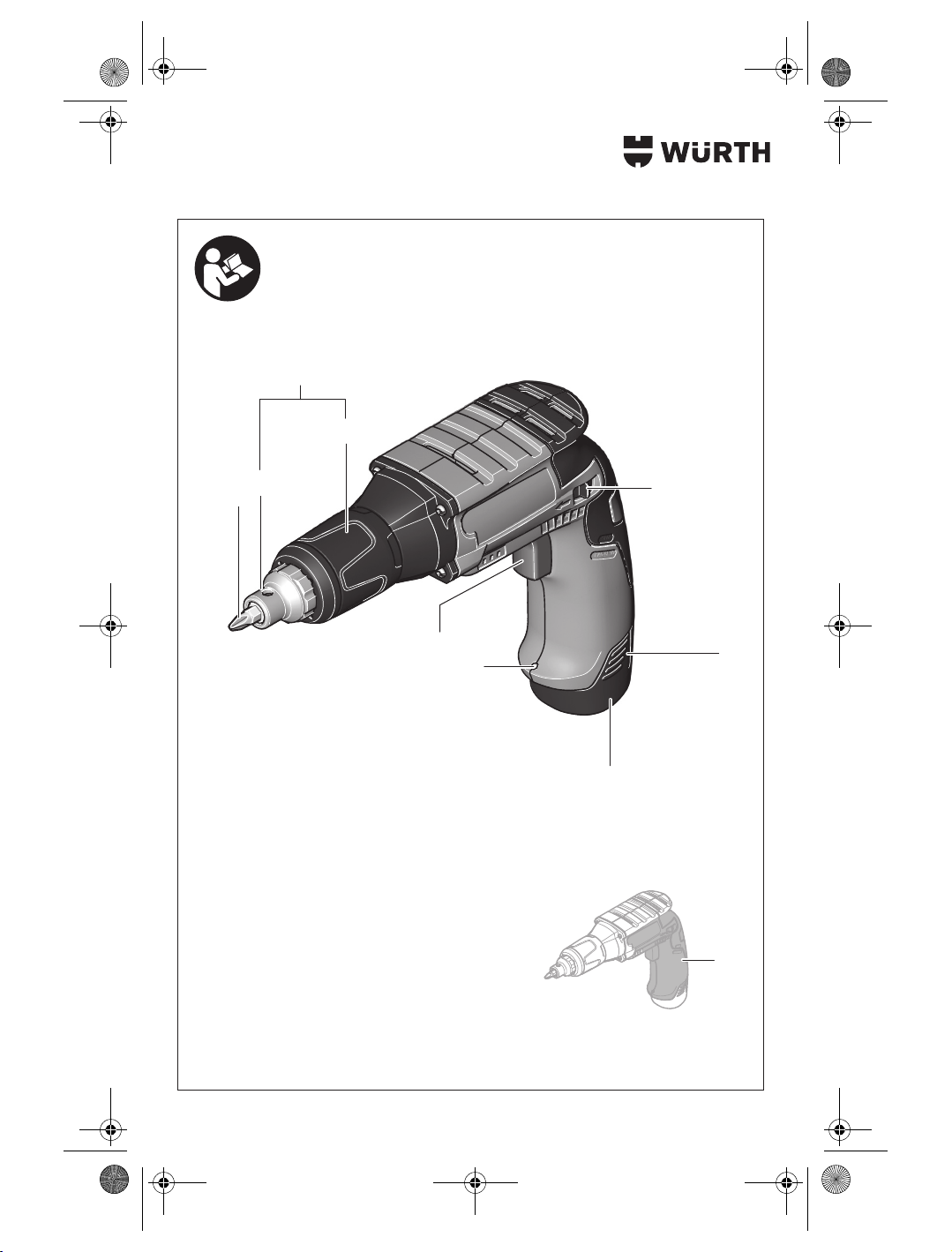

TBS 12-A
OBJ_BUCH-2872-001.book Page 4 Monday, July 4, 2016 12:17 PM

5
BA
1
12
3
A
1
11
OBJ_BUCH-2872-001.book Page 5 Monday, July 4, 2016 12:17 PM

6
Sicherheitshinweise
Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse bei
der Einhaltung der Sicherheitshinweise und Anweisungen kön-
nen elektrischen Schlag, Brand und/oder schwere Verletzun-
gen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektro-
werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).
Gefahrloses Arbeiten mit dem Gerät
ist nur möglich, wenn Sie die Bedie-
nungsanleitung und die Sicherheits-
hinweise vollständig lesen und die
darin enthaltenen Anweisungen
strikt befolgen.
Allgemeine Sicherheitshinweise
Arbeitsplatzsicherheit
Halten Sie Ihren Arbeitsbereich sauber und gut
beleuchtet. Unordnung oder unbeleuchtete Arbeitsbe-
reiche können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befinden. Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
Halten Sie Kinder und andere Personen wäh-
rend der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie die Kontrolle über das
Gerät verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Elektrowerkzeuges
muss in die Steckdose passen. Der Steckerdarf
in keiner Weise verändert werden. Verwen-
den Sie keine Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerkzeugen. Unverän-
derte Stecker und passende Steckdosen verringern das
Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen wie von Rohren, Heizungen, Her-
den und Kühlschränken. Es besteht ein erhöhtes
Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet
ist.
Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern. Das Eindringen von Wasser in ein Elektro-
werkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das
Elektrowerkzeug zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu zie-
hen. Halten Sie das Kabel fern von Hitze, Öl,
scharfen Kanten oder sich bewegenden Gerä-
teteilen. Beschädigte oder verwickelte Kabel erhöhen
das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur Verlänge-
rungskabel, die auch für den Außenbereich
geeignet sind. Die Anwendung eines für den Außenbe-
reich geeigneten Verlängerungskabels verringert das
Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist, ver-
wenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an die
Arbeit mit einem Elektrowerkzeug. Benutzen
Sie kein Elektrowerkzeug, wenn Sie müde
sind oder unter dem Einfluss von Drogen, Alko-
hol oder Medikamenten stehen. Ein Moment der
Unachtsamkeit beim Gebrauch des Elektrowerkzeuges
kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste Sicher-
heitsschuhe, Schutzhelm oder Gehörschutz, je nach Art
und Einsatz des Elektrowerkzeuges, verringert das Risiko
von Verletzungen.
WARNUNG
OBJ_BUCH-2872-001.book Page 6 Monday, July 4, 2016 12:17 PM

7
Vermeiden Sie eine unbeabsichtigte Inbetrieb-
nahme. Vergewissern Sie sich, dass das Elekt-
rowerkzeug ausgeschaltet ist, bevor Sie es an
die Stromversorgung und/oder den Akku
anschließen, es aufnehmen oder tragen. Wenn
Sie beim Tragen des Elektrowerkzeuges den Finger am
Schalter haben oder das Gerät eingeschaltet an die
Stromversorgung anschließen, kann dies zu Unfällen füh-
ren.
Entfernen Sie Einstellwerkzeuge oder Schrau-
benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der sich in
einem drehenden Geräteteil befindet, kann zu Verletzun-
gen führen.
Vermeiden Sie eine abnormale Körperhal-
tung. Sorgen Sie für einen sicheren Stand und
halten Sie jederzeit das Gleichgewicht. Dadurch
können Sie das Elektrowerkzeug in unerwarteten Situatio-
nen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern von
sich bewegenden Teilen. Lockere Kleidung,
Schmuck oder lange Haare können von sich bewegenden
Teilen erfasst werden.
Wenn Staubabsaug- und -auffangein-
richtungen montiert werden können,
vergewissern Sie sich, dass diese angeschlos-
sen sind und richtig verwendet werden. Verwen-
dung einer Staubabsaugung kann Gefährdungen durch
Staub verringern.
Verwendung und Behandlung des Elektrowerk-
zeuges
Überlasten Sie das Gerät nicht. Verwenden Sie
für Ihre Arbeit das dafür bestimmte Elektro-
werkzeug. Mit dem passenden Elektrowerkzeug arbei-
ten Sie besser und sicherer im angegebenen
Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das sich
nicht mehr ein- oder ausschalten lässt, ist gefährlich und
muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose
und/oder entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehör-
teile wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten
Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht benutzen,
die mit diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben. Elektrowerk-
zeuge sind gefährlich, wenn sie von unerfahrenen Perso-
nen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile ein-
wandfrei funktionieren und nicht klemmen, ob
Teile gebrochen oder so beschädigt sind, dass
die Funktion des Elektrowerkzeuges beein-
trächtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren. Viele
Unfälle haben ihre Ursache in schlecht gewarteten Elekt-
rowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sau-
ber. Sorgfältig gepflegte Schneidwerkzeuge mit schar-
fen Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen für
andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
Verwendung und Behandlung des Akkuwerkzeu-
ges
Laden Sie die Akkus nur mit Ladegeräten auf,
die vom Hersteller empfohlen werden. Durch
ein Ladegerät, das für eine bestimmte Art von Akkus
geeignet ist, besteht Brandgefahr, wenn es mit anderen
Akkus verwendet wird.
Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der Gebrauch
von anderen Akkus kann zu Verletzungen und Brandge-
fahr führen.
Halten Sie den nicht benutzten Akku fern von
Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen Metallgegen-
ständen, die eine Überbrückung der Kontakte
verursachen könnten. Ein Kurzschluss zwischen den
Akkukontakten kann Verbrennungen oder Feuer zur Folge
haben.
Bei falscher Anwendung kann Flüssigkeit aus
dem Akku austreten. Vermeiden Sie den Kon-
takt damit. Bei zufälligem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe in
Anspruch. Austretende Akkuflüssigkeit kann zu Hautrei-
zungen oder Verbrennungen führen.
OBJ_BUCH-2872-001.book Page 7 Monday, July 4, 2016 12:17 PM

8
Service
Lassen Sie Ihr Elektrowerkzeug nur von quali-
fiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt,
dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Schrauber
Halten Sie das Gerät an den isolierten Griffflä-
chen, wenn Sie Arbeiten ausführen, bei denen
die Schraube verborgene Stromleitungen tref-
fen kann. Der Kontakt der Schraube mit einer span-
nungsführenden Leitung kann auch metallene Geräteteile
unter Spannung setzen und zu einem elektrischen Schlag
führen.
Halten Sie das Elektrowerkzeug gut fest. Beim
Festziehen und Lösen von Schrauben können kurzfristig
hohe Reaktionsmomente auftreten.
Sichern Sie das Werkstück. Ein mit Spannvorrichtun-
gen oder Schraubstock festgehaltenes Werkstück ist
sicherer gehalten als mit Ihrer Hand.
Warten Sie, bis das Elektrowerkzeug zum Still-
stand gekommen ist, bevor Sie es ablegen. Das
Einsatzwerkzeug kann sich verhaken und zum Verlust der
Kontrolle über das Elektrowerkzeug führen.
Öffnen Sie den Akku nicht. Es besteht die Gefahr
eines Kurzschlusses.
Schützen Sie den Akku vor Hitze, z. B.
auch vor dauernder Sonneneinstrahlung,
Feuer, Wasser und Feuchtigkeit. Es besteht
Explosionsgefahr.
Bei Beschädigung und unsachgemäßem
Gebrauch des Akkus können Dämpfe austre-
ten. Führen Sie Frischluft zu und suchen Sie bei
Beschwerden einen Arzt auf. Die Dämpfe können
die Atemwege reizen.
Durch spitze Gegenstände wie z. B. Nagel
oder Schraubenzieher oder durch äußere
Krafteinwirkung kann der Akku beschädigt
werden. Es kann zu einem internen Kurzschluss kom-
men und der Akku brennen, rauchen, explodieren oder
überhitzen.
Verwenden Sie nur original Würth Zubehör.
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse bei der
Einhaltung der Sicherheitshinweise und Anwei-
sungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bitte klappen Sie die Aufklappseite mit der Darstellung des
Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt,
während Sie die Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen
von Schrauben.
Das Licht dieses Elektrowerkzeuges ist dazu bestimmt, den
direkten Arbeitsbereich des Elektrowerkzeuges zu beleuchten
und ist nicht geeignet zur Raumbeleuchtung im Haushalt.
Für Schäden bei nicht bestimmungsgemäßem Gebrauch haf-
tet der Benutzer.
Fragen zum Elektrowerkzeug und seiner Anwendung beant-
wortet Ihnen in Deutschland die Produkt- und Anwendungsbe-
ratung unter
Tel.: [phone] (14 Cent/min).
Geräteelemente
Die Nummerierung der Geräteelemente bezieht sich auf die
Darstellung des Elektrowerkzeuges auf der Grafikseite.
1Schrauberbit*
2Anschlaghülse
3Einstellhülse für Schraubtiefenanschlag
4Schraubtiefenanschlag
5Drehrichtungsumschalter
6Akku-Entriegelungstaste
7Akku*
8Handgriff (isolierte Grifffläche)
9Arbeitslicht
10 Ein-/Ausschalter
11 Universalbithalter*
* Abgebildetes oder beschriebenes Zubehör gehört nicht
zum Standard-Lieferumfang.
Gerätekennwerte
Akku-Trockenbau-
schrauber TBS 12-A
Art.-Nr. 5700 122 X
Nennspannung V= 12
Leerlaufdrehzahl min-1 0 – 3000
max. Drehmoment weicher
Schraubfall nach ISO 5393 Nm 3
*abhängig vom verwendeten Akku
** eingeschränkte Leistung bei Temperaturen < 0 ° C
Technische Daten ermittelt mit Akku aus Lieferumfang.
OBJ_BUCH-2872-001.book Page 8 Monday, July 4, 2016 12:17 PM

9
Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend
EN 60745-2-2.
Der A-bewertete Geräuschpegel des Gerätes beträgt typi-
scherweise: Schalldruckpegel 74 dB(A); Schallleistungspe-
gel 85 dB(A). Unsicherheit K =3 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte ah(Vektorsumme dreier Richtun-
gen) und Unsicherheit K ermittelt entsprechend
EN 60745-2-2: Schrauben: ah<2,5 m/s2, K=1,5 m/s2
Der in diesen Anweisungen angegebene Schwingungspegel
ist entsprechend einem in EN 60745 genormten Messverfah-
ren gemessen worden und kann für den Vergleich von Elek-
trowerkzeugen miteinander verwendet werden. Er eignet sich
auch für eine vorläufige Einschätzung der Schwingungsbelas-
tung.
Der angegebene Schwingungspegel repräsentiert die haupt-
sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-
dings das Elektrowerkzeug für andere Anwendungen, mit
unterschiedlichen Zubehören, mit abweichenden Einsatzwerk-
zeugen oder ungenügender Wartung eingesetzt wird, kann
der Schwingungspegel abweichen. Dies kann die Schwin-
gungsbelastung über den gesamten Arbeitszeitraum deutlich
erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung
sollten auch die Zeiten berücksichtigt werden, in denen das
Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich
im Einsatz ist. Dies kann die Schwingungsbelastung über den
gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des
Bedieners vor der Wirkung von Schwingungen fest wie zum
Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeu-
gen, Warmhalten der Hände, Organisation der Arbeitsab-
läufe.
EG-Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter
„Gerätekennwerte“ beschriebene Produkt allen einschlägi-
gen Bestimmungen der Richtlinien 2009/125/EG
(Verordnung 1194/2012), 2011/65/EU, 2014/30/EU,
2006/42/EG einschließlich ihrer Änderungen entspricht und
mit folgenden Normen übereinstimmt: EN 60745-1,
EN 60745-2-2, EN 50581.
Technische Unterlagen (2006/42/EG) bei:
Adolf Würth GmbH & Co. KG, Abt. PPT
Reinhold-Würth-Straße 12–17
74653 Künzelsau
GERMANY
www.wuerth.de
Künzelsau: 01.07.2016
Akku laden
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die
volle Leistung des Akkus zu gewährleisten, laden Sie vor dem
ersten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-
vorganges schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.
Drücken Sie nach dem automatischen Abschal-
ten des Elektrowerkzeuges nicht weiter auf
den Ein-/Ausschalter. Der Akku kann beschädigt wer-
den.
Beachten Sie die Hinweise zur Entsorgung.
Akku entnehmen
Zur Entnahme des Akkus 7drücken Sie die Entriegelungstas-
ten 6und ziehen den Akku nach hinten aus dem Elektrowerk-
zeug. Wenden Sie dabei keine Gewalt an.
Werkzeugaufnahme ¼" Innensechskant
max. Schrauben-Ø mm 4,0
Gewicht entsprechend EPTA-
Procedure 01:2014 kg 0,90 –1,1*
erlaubte Umgebungs-
temperatur
–beimLaden
– beim Betrieb** und bei
Lagerung
°C
°C
0...+45
–20...+50
empfohlene Akkus AKKU-LI 12V/x,x Ah
empfohlene Ladegeräte AL 30-LI
Akku-Trockenbau-
schrauber TBS 12-A
*abhängig vom verwendeten Akku
** eingeschränkte Leistung bei Temperaturen < 0 ° C
Technische Daten ermittelt mit Akku aus Lieferumfang.
Frank Wolpert
General Manager Dr.-Ing. Siegfried Beichter General Manager
OBJ_BUCH-2872-001.book Page 9 Monday, July 4, 2016 12:17 PM

10
Werkzeugwechsel (siehe Bild A)
Nehmen Sie den Akku vor allen Arbeiten am
Elektrowerkzeug (z.B. Wartung, Werkzeug-
wechsel etc.) sowie bei dessen Transport und
Aufbewahrung aus dem Elektrowerkzeug. Bei
unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht
Verletzungsgefahr.
Ziehen Sie den Tiefenanschlag 4nach vorn ab. Ziehen Sie
das Schrauberbit 1heraus. Bei Bedarf kann auch der Univer-
salbithalter 11 herausgezogen und gewechselt werden.
Um Schrauberbit oder Universalbithalter zu entfernen, darf
ein Hilfswerkzeug verwendet werden.
Stecken Sie nach erfolgtem Werkzeugwechsel den Tiefenan-
schlag 4wieder auf.
Inbetriebnahme
Akku einsetzen
Hinweis: Der Gebrauch von nicht für Ihr Elektrowerkzeug
geeigneten Akkus kann zu Fehlfunktionen oder zur Beschädi-
gung des Elektrowerkzeuges führen.
Stellen Sie den Drehrichtungsumschalter 5auf die Mitte, um
ein unbeabsichtigtes Einschalten zu verhindern. Setzen Sie
den geladenen Akku 7in den Griff ein, bis dieser spürbar ein-
rastet und bündig am Griff anliegt.
Drehrichtung einstellen
Mit dem Drehrichtungsumschalter 5können Sie die Drehrich-
tung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Aus-
schalter 10 ist dies jedoch nicht möglich.
Rechtslauf: Schieben Sie den Drehrichtungsumschalter
5beidseitig bis zum Anschlag in Position .
Linkslauf: Schieben Sie den Drehrichtungsumschalter 5
beidseitig bis zum Anschlag in Position .
Ein-/Ausschalten
Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges
den Ein-/Ausschalter 10 und halten Sie ihn gedrückt.
Die LED 12 leuchtet bei halb oder vollständig gedrücktem
Ein-/Ausschalter 10 und ermöglicht das Ausleuchten der
Schraubstelle bei ungünstigen Lichtverhältnissen.
Um das Elektrowerkzeug auszuschalten, lassen Sie den
Ein-/Ausschalter 10 los.
Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur
ein, wenn Sie es benutzen.
Drehzahl einstellen
Sie können die Drehzahl des eingeschalteten Elektrowerk-
zeugs stufenlos regulieren, je nachdem, wie weit Sie den
Ein-/Ausschalter 10 eindrücken.
Leichter Druck auf den Ein-/Ausschalter 10 bewirkt eine nied-
rige Drehzahl. Mit zunehmendem Druck erhöht sich die Dreh-
zahl.
Einschraubtiefe einstellen (siehe Bild B)
Mit der Einstellhülse 3kann die Einschraubtiefe des Schrau-
benkopfes in das Werkstück in 8 rastenden Stufen je Umdre-
hung vorgewählt werden. Jede Stufe entspricht einer
Veränderung der Einschraubtiefe um 0,25 mm.
Drehen der Einstellhülse 3im Uhrzeigersinn ergibt eine grö-
ßere Einschraubtiefe, Drehen entgegen dem Uhrzeigersinn
eine kleinere Einschraubtiefe.
Die erforderliche Einstellung ermitteln Sie am besten durch
eine Probeverschraubung.
Temperaturabhängiger Überlastschutz
Bei bestimmungsgemäßem Gebrauch kann das Elektrowerk-
zeug nicht überlastet werden. Bei zu starker Belastung oder
Verlassen des zulässigen Akkutemperaturbereiches wird die
Abgabeleistung reduziert oder das Elektrowerkzeug abge-
schaltet. Das Elektrowerkzeug läuft erst nach Erreichen der
zulässigen Akkutemperatur wieder mit voller Abgabeleistung.
Tiefentladungsschutz
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.
Arbeitshinweise
Setzen Sie das Elektrowerkzeug nur ausge-
schaltet auf die Schraube auf. Sich drehende Ein-
satzwerkzeuge können abrutschen.
Führen Sie die Schraube an das Schrauberbit 1. Die
Schraube wird durch die Magnethaltekraft des Universal-
bithalters 11 gehalten. Drücken Sie die Schraubenspitze kräf-
tig gegen den zu verschraubenden Werkstoff, bis der
Schraubtiefenanschlag 4auf dem Werkstück aufsteht.
Schalten Sie das Elektrowerkzeug ein. Die Schraube wird in
das Werkstück eingedreht, bis die eingestellte Einschraubtiefe
erreicht ist. Der Antrieb wird ausgekuppelt; die Werkzeugauf-
nahme dreht sich nicht mehr. Kontrollieren Sie die Einschraub-
tiefe und stellen Sie diese ggf. nach.
OBJ_BUCH-2872-001.book Page 10 Monday, July 4, 2016 12:17 PM

11
Zum Lösen von Schrauben stellen Sie den Drehrichtungsum-
schalter 5auf Linkslauf und ziehen den Schraubtiefenan-
schlag 4nach vorn ab ohne die Einstellhülse zu drehen.
Sie können auch mit aufgesetztem Schraubtiefenanschlag 4
arbeiten, wenn Sie die Einschraubtiefe anpassen.
Wartung und Reinigung
Nehmen Sie den Akku vor allen Arbeiten am
Elektrowerkzeug (z.B. Wartung, Werkzeug-
wechsel etc.) sowie bei dessen Transport und
Aufbewahrung aus dem Elektrowerkzeug. Bei
unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht
Verletzungsgefahr.
Halten Sie das Elektrowerkzeug und die Lüf-
tungsschlitze sauber, um gut und sicher zu
arbeiten.
Um eine störungsfreie Funktion des Elektrowerkzeuges zu
gewährleisten, reinigen Sie in regelmäßigen Abständen den
Aufnahmebereich des Universalbithalters 11 und den
Schraubtiefenanschlag 4mit Druckluft.
Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs-
und Prüfverfahren einmal ausfallen, ist die Reparatur von
einem Würth master-Service ausführen zu lassen. In Deutsch-
land erreichen Sie den Würth MASTERSERVICE kostenlos
unter Tel. 0800-WMASTER (0800-9 62 78 37), in Öster-
reich unter Tel. [phone].
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die Artikelnummer laut Typenschild des Elek-
trowerkzeuges an.
Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges kann im
Internet unter http://www.wuerth.com/partsmanager aufge-
rufen oder von der nächstgelegenen Würth Niederlassung
angefordert werden.
Gewährleistung
Für dieses Würth Elektrowerkzeug bieten wir eine Gewähr-
leistung gemäß den gesetzlichen/länderspezifischen Bestim-
mungen ab Kaufdatum (Nachweis durch Rechnung oder
Lieferschein). Entstandene Schäden werden durch Ersatzliefe-
rung oder Reparatur beseitigt.
Schäden, die auf natürliche Abnutzung, Überlastung oder
unsachgemäße Behandlung zurückzuführen sind, werden
von der Gewährleistung ausgeschlossen.
Beanstandungen können nur anerkannt werden, wenn Sie
das Elektrowerkzeug unzerlegt einer Würth Niederlassung,
Ihrem Würth Außendienstmitarbeiter oder einer Würth autori-
sierten Kundendienststelle für Elektrowerkzeuge übergeben.
Transport
Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun-
gen des Gefahrgutrechts. Die Akkus können durch den Benut-
zer ohne weitere Auflagen auf der Straße transportiert
werden.
Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition)
sind besondere Anforderungen an Verpackung und Kenn-
zeichnung zu beachten. Hier muss bei der Vorbereitung des
Versandstückes ein Gefahrgut-Experte hinzugezogen wer-
den.
Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt
ist. Kleben Sie offene Kontakte ab und verpacken Sie den
Akku so, dass er sich nicht in der Verpackung bewegt.
Bitte beachten Sie auch eventuelle weiterführende nationale
Vorschriften.
Entsorgung
Elektrowerkzeuge, Akkus, Zubehör und Verpackun-
gen sollen einer umweltgerechten Wiederverwertung
zugeführt werden.
Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in
den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie
2012/19/EU müssen nicht mehr
gebrauchsfähige Elektrowerkzeuge und
gemäß der europäischen Richtlinie
2006/66/EG müssen defekte oder ver-
brauchte Akkus/Batterien getrennt gesam-
melt und einer umweltgerechten
Wiederverwendung zugeführt werden.
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise im
Abschnitt „Transport“, Seite 11.
Änderungen vorbehalten.
OBJ_BUCH-2872-001.book Page 11 Monday, July 4, 2016 12:17 PM

12
Safety Notes
Read all safety warnings and all
instructions. Failure to follow the warn-
ings and instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future ref-
erence.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
Working safely with this machine is
possible only when the operating
and safety information is read com-
pletely and the instructions contained
therein are strictly followed.
General Safety Rules
Work area safety
Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
Do not operate power tools in explosive
atmospheres, such as in the presence of flam-
mable liquids, gases or dust. Power tools create
sparks which may ignite the dust or fumes.
Keep children and bystanders away while
operating a power tool. Distractions can cause you
to lose control.
Electrical safety
Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed(grounded) power
tools. Unmodified plugs and matching outlets will reduce
risk of electric shock.
Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase the
risk of electric shock.
Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges and moving parts. Damaged or entangled
cords increase the risk of electric shock.
When operating a power tool outdoors, use
an extension cord suitable for outdoor use. Use
of a cord suitable for outdoor use reduces the risk of elec-
tric shock.
If operating a power tool in a damp location is
unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces the
risk of electric shock.
Personal safety
Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or medi-
cation. A moment of inattention while operating power
tools may result in serious personal injury.
Use personal protective equipment. Always
wear eye protection. Protective equipment such as
dust mask, non-skid safety shoes, hard hat, or hearing pro-
tection used for appropriate conditions will reduce per-
sonal injuries.
Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your finger on the switch or energising power tools that
have the switch on invites accidents.
Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result in
personal injury.
Do not overreach. Keep proper footing and
balance at all times. This enables better control of the
power tool in unexpected situations.
Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewellery
or long hair can be caught in moving parts.
WARNING
OBJ_BUCH-2872-001.book Page 12 Monday, July 4, 2016 12:17 PM

13
If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
Power tool use and care
Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the rate for
which it was designed.
Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired.
Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such preven-
tive safety measures reduce the risk of starting the power
tool accidentally.
Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed. Use of the power tool
for operations different from those intended could result in
a hazardous situation.
Battery tool use and care
Recharge only with the charger specified by
the manufacturer. A charger that is suitable for one
type of battery pack may create a risk of fire when used
with another battery pack.
Use power tools only with specifically desig-
nated battery packs. Use of any other battery packs
may create a risk of injury and fire.
When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery terminals
together may cause burns or a fire.
Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If con-
tact accidentally occurs, flush with water. If liq-
uid contacts eyes, additionally seek medical
help. Liquid ejected from the battery may cause irritation
or burns.
Service
Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power tool is
maintained.
Safety Warnings for Screwdrivers
Hold power tool by insulated gripping sur-
faces, when performing an operation where
the fastener may contact hidden wiring. Fasten-
ers contacting a “live” wire may make exposed metal
parts of the power tool “live” and could give the operator
an electric shock.
Hold the machine with a firm grip. High reaction
torque can briefly occur while driving in and loosening
screws.
Secure the workpiece. A workpiece clamped with
clamping devices or in a vice is held more secure than by
hand.
Always wait until the machine has come to a
complete stop before placing it down. The tool
insert can jam and lead to loss of control over the power
tool.
Do not open the battery. Danger of short-circuiting.
Protect the battery against heat, e. g.,
against continuous intense sunlight, fire,
water, and moisture. Danger of explosion.
In case of damage and improper use of the
battery, vapours may be emitted. Ventilate
the area and seek medical help in case of com-
plaints. The vapours can irritate the respiratory system.
The battery can be damaged by pointed
objects such as nails or screwdrivers or by
force applied externally. An internal short circuit
can occur and the battery can burn, smoke, explode or
overheat.
Use only original Würth accessories.
OBJ_BUCH-2872-001.book Page 13 Monday, July 4, 2016 12:17 PM

14
Product Description and Specifications
Read all safety warnings and all
instructions. Failure to follow the warnings
and instructions may result in electric shock,
fire and/or serious injury.
While reading the operating instructions, unfold the graphics
page for the machine and leave it open.
Intended Use
The machine is intended for driving in and loosening screws.
The light of this power tool is intended to illuminate the power
tool’s direct area of working operation and is not suitable for
household room illumination.
For damage caused by usage other than intended, the user is
responsible.
Product Features
The numbering of the product features refers to the illustration
of the power tool on the graphics page.
1Screwdriver bit*
2Stop bushing
3Adjustment sleeve for screwing-depth stop
4Screwing-depth stop
5Rotational direction switch
6Battery unlocking button
7Battery pack*
8Handle (insulated gripping surface)
9Worklight
10 On/Off switch
11 Universal bit holder*
* The accessories illustrated or described are not
included as standard delivery.
Tool Specifications
Noise/Vibration Information
Sound emission values determined according to
EN 60745-2-2.
Typically the A-weighted noise levels of the product are:
Sound pressure level 74 dB(A); sound power level 85 dB(A).
Uncertainty K =3 dB.
Wear hearing protection!
Vibration total values ah(triax vector sum) and uncertainty K
determined according to EN 60745-2-2: Screwdriving with-
out impact: ah<2.5 m/s2, K=1.5 m/s2
The vibration level given in this information sheet has been
measured in accordance with a standardised test given in
EN 60745 and may be used to compare one tool with
another. It may be used for a preliminary assessment of expo-
sure.
The declared vibration emission level represents the main
applications of the tool. However if the tool is used for differ-
ent applications, withdifferent accessories or insertion tools or
is poorly maintained, the vibration emission may differ. This
may significantly increase the exposure level over the total
working period.
An estimation of the level of exposure to vibration should also
take into account the times when the tool is switched off or
when it is running but not actually doing the job. This may sig-
nificantly reduce the exposure level over the total working
period.
Identify additional safety measures to protect the operator
from the effects of vibration such as: maintain the tool and the
accessories, keep the hands warm, organisation of work pat-
terns.
Cordless Drywall
Screwdriver TBS 12-A
Art. No. 5700 122 X
Rated voltage V= 12
No-load speed min-1 0 – 3000
*depending on the battery pack being used
** limited performance at temperatures <0 °C
Technical data determined with battery from delivery scope.
Max. torque for soft
screwdriving application
according to ISO 5393 Nm 3
Tool holder ¼" hexagon socket
Max. screw dia. mm 4.0
Weight according to EPTA-
Procedure 01:2014 kg 0.90 –1.1*
Permitted ambient
temperature
– during charging
– during operation** and
during storage
°C
°C
0...+45
–20...+50
Recommended batteries AKKU-LI 12V/x,x Ah
Recommended chargers AL 30-LI
Cordless Drywall
Screwdriver TBS 12-A
*depending on the battery pack being used
** limited performance at temperatures <0 °C
Technical data determined with battery from delivery scope.
OBJ_BUCH-2872-001.book Page 14 Monday, July 4, 2016 12:17 PM

15
EC-Declaration of Conformity
We declare under our sole responsibility that the product
described under “Tool Specifications” complies with all
applicable provisions of the directives 2009/125/EC
(Regulation 1194/2012), 2011/65/EU, 2014/30/EU,
2006/42/EC including their amendments and is in conform-
ity with the following standards: EN 60745-1,
EN 60745-2-2, EN 50581.
Technical file (2006/42/EC) at:
Adolf Würth GmbH & Co. KG, Abt. PPT
Reinhold-Würth-Straße 12–17
74653 Künzelsau
GERMANY
www.wuerth.de
Künzelsau: 01.07.2016
Battery Charging
Note: The battery supplied is partially charged. To ensure
full capacity of the battery, completely charge the battery in
the battery charger before using your power tool for the first
time.
The lithium-ion battery can be charged at any time without
reducing its service life. Interrupting the charging procedure
does not damage the battery.
The lithium-ion battery is protected against deep discharging
by the “Electronic Cell Protection (ECP)”. When the battery is
empty, the machine is switched off by means of a protective
circuit: The inserted tool no longer rotates.
Do not continue to press the On/Off switch
after the machine has been automatically
switched off. The battery can be damaged.
Observe the notes for disposal.
Removing the battery
To remove the battery 7, press the unlocking buttons 6and
pull the battery out of the machine to the rear. Do not exert
any force.
Changing the Tool (see figure A)
Before any work on the machine itself (e. g.
maintenance, tool change, etc.) as well as dur-
ing transport and storage, remove the battery
from the power tool. There is danger of injury when
unintentionally actuating the On/Off switch.
Pull off the screwing-depth stop 4toward the front. Pull out the
screwdriver bit 1. If required, the universal bit holder 11 can
also be pulled off and replaced.
An auxiliary tool can be used to remove the screwdriver bit or
universal bit holder.
After changing the tool, reattach the screwing-depth stop 4.
Starting Operation
Inserting the battery
Note: Use of batteries not suitable for the machine can lead
to malfunctions of or cause damage to the power tool.
Set the rotational direction switch 5to the centre position in
order to avoid unintentional starting. Insert the charged bat-
tery 7into the handle so that it can be felt to engage and
faces flush against the handle.
Reversing the rotational direction
The rotational direction switch 5is used to reverse the rota-
tional direction of the machine. However, this is not possible
with the On/Off switch 10 actuated.
Rotate clockwise: Move the rotational direction
switch 5on both sides up to the stop into position .
Rotate anticlockwise: Move the rotational direction
switch 5on both sides up to the stop into position .
Switching On and Off
To start the machine, press the On/Off switch 10 and keep
it pressed.
The LED 12 lights up when the On/Off switch 10 is halfway
or fully pressed, and enables illumination of the screwing loca-
tion in unfavourable light conditions.
To switch off the machine, release the On/Off switch 10.
To save energy, only switch the power tool on when using it.
Adjusting the Speed
The speed of the switched-on power tool can be variably
adjusted, depending on how far the On/Off switch 10 is
pressed.
Frank Wolpert
General Manager Dr.-Ing. Siegfried Beichter General Manager
OBJ_BUCH-2872-001.book Page 15 Monday, July 4, 2016 12:17 PM

16
Light pressure on the On/Off switch 10 results in a low rota-
tional speed. Further pressure on the switch results in an
increase in speed.
Adjusting the Screw-in Depth
(see figure B)
With the adjustment sleeve 3, the screw-in depth of the screw
head into the workpiece can be preset in 8 locking steps per
full turn. Each step corresponds with a 0.25 mm change of the
screw-in depth.
Turning the adjustment sleeve 3in clockwise direction results
in a greater screw-in depth; turning in anticlockwise direction
reduces the screw-in depth.
The required setting is best determined by testing.
Temperature Dependent Overload Pro-
tection
In normal conditions of use, the power tool cannot be over-
loaded. If the power tool is overloaded or not kept within the
permitted battery temperature range, the power output is
reduced or the power tool is switched off. The power tool will
not run at full power output again until the permitted battery
temperature has been reached.
Protection Against Deep Discharging
The lithium-ion battery is protected against deep discharging
by the “Electronic Cell Protection (ECP)”. When the battery is
empty, the machine is switched off by means of a protective
circuit: The inserted tool no longer rotates.
Working Advice
Apply the power tool to the screw only when
it is switched off. Rotating tool inserts can slip off.
Guide the screw toward the screwdriving bit 1. The screw is
held in place by the magnet pull of the universal bit holder 11.
Firmly push the tip of the screw into the material to be screwed
until the screwing-depth stop 4faces against the workpiece.
Switch the machine on. The screw is screwed into the material
until the adjusted screw-in depth is reached. The drive is disen-
gaged and the tool holder no longer rotates. Check the screw-
in depth and readjust, if required.
For unscrewing screws, set the rotational direction switch 5to
left rotation and pull off the screwing-depth stop 4toward the
front without turning the adjustment sleeve.
Working with the screwing-depth stop 4is also possible when
adapting the screw-in depth.
Maintenance and Cleaning
Before any work on the machine itself (e. g.
maintenance, tool change, etc.) as well as dur-
ing transport and storage, remove the battery
from the power tool. There is danger of injury when
unintentionally actuating the On/Off switch.
For safe and proper working, always keep the
machine and ventilation slots clean.
To ensure trouble-free operation of the power tool, clean the
mount of the universal bit holder 11 and the screwing-depth
stop 4with compressed air at regular intervals.
If the machine should fail despite the care taken in manufac-
turing and testing procedures, repair should be carried out by
a Würth master-Service.
In all correspondence and spare parts orders, please always
include the article number given on the type plate of the
machine.
The current spare parts list for this power tool can be viewed
on the internet at http://www.wuerth.com/partsmanager or
be requested from your next Würth branch office.
Guarantee
For this Würth power tool, we provide a guarantee in accord-
ance with the legal/country-specific regulations from the date
of purchase (verified by invoice or delivery document). Dam-
age that has occurred will be corrected by replacement or
repair.
Damage caused by normal wear, overloading or improper
handling is excluded from the guarantee.
Claims can only be accepted if the power tool is sent undisas-
sembled to a Würth branch office, your Würth sales repre-
sentative or a customer service agent for Würth power tools.
Transport
The contained lithium-ion batteries are subject to the Danger-
ous Goods Legislation requirements. The user can transport
the batteries by road without further requirements.
When being transported by third parties (e.g.: air transport or
forwarding agency), special requirements on packaging and
labelling must be observed. For preparation of the item being
shipped, consulting an expert for hazardous material is
required.
Dispatch batteries only when the housing is undamaged.
Tape or mask off open contacts and pack up the battery in
such a manner that it cannot move around in the packaging.
Please also observe possibly more detailed national regula-
tions.
OBJ_BUCH-2872-001.book Page 16 Monday, July 4, 2016 12:17 PM

17
Disposal
The machine, rechargeable batteries, accessories and
packaging should be sorted for environmental-friendly
recycling.
Do not dispose of power tools and batteries/rechargeable
batteries into household waste!
Only for EC countries:
According to the European Guideline
2012/19/EU, power tools that are no
longer usable, and according to the Euro-
pean Guideline 2006/66/EC, defective or
used battery packs/batteries, must be col-
lected separately and disposed of in an envi-
ronmentally correct manner.
Battery packs/batteries:
Li-ion:
Please observe the instructions in sec-
tion “Transport”, page 16.
Subject to change without notice.
OBJ_BUCH-2872-001.book Page 17 Monday, July 4, 2016 12:17 PM

18
Norme di sicurezza
Leggere tutte le avvertenze di
pericolo e le istruzioni opera-
tive. In caso di mancato rispetto delle avvertenze di pericolo
e delle istruzioni operative si potrà creare il pericolo di scosse
elettriche, incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le
istruzioni operative per ogni esigenza futura.
Il termine «elettroutensile» utilizzato nelle avvertenze di peri-
colo si riferisce ad utensili elettrici alimentati dalla rete (con
linea di allacciamento) ed ad utensili elettrici alimentati a bat-
teria (senza linea di allacciamento).
È possibile lavorare con la macchina
senza incorrere in pericoli soltanto
dopo aver letto completamente le
istruzioni per l‘uso, l’opuscolo avver-
tenze per la sicurezza e seguendo
rigorosamente le istruzioni in esse
contenute.
Indicazioni generali di sicurezza
Sicurezza della postazione di lavoro
Tenere la postazione di lavoro sempre pulita e
ben illuminata. Il disordine oppure zone della posta-
zione di lavoro non illuminate possono essere causa di
incidenti.
Evitare d’impiegare l’elettroutensile in
ambienti soggetti al rischio di esplosioni nei
quali si abbia presenza di liquidi, gas o polveri
infiammabili. Gli elettroutensili producono scintille che
possono far infiammare la polvere o i gas.
Tenere lontani i bambini ed altre persone
durante l’impiego dell’elettroutensile. Eventuali
distrazioni potranno comportare la perdita del controllo
sull’elettroutensile.
Sicurezza elettrica
La spina di allacciamento alla rete dell’elettro-
utensile deve essere adatta alla presa. Evitare
assolutamente di apportare modifiche alla
spina. Non impiegare spine adattatrici
assieme ad elettroutensili dotati di collega-
mento a terra. Le spine non modificate e le prese
adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate
a terra, come tubi, riscaldamenti, cucine elettri-
che e frigoriferi. Sussiste un maggior rischio di scosse
elettriche nel momento in cui il corpo è messo a massa.
Custodire l’elettroutensile al riparo dalla piog-
gia o dall’umidità. La penetrazione dell’acqua in un
elettroutensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli
previsti ed, in particolare, non usarlo per tra-
sportare o per appendere l’elettroutensile
oppure per estrarre la spina dalla presa di cor-
rente. Non avvicinare il cavo a fonti di calore,
olio, spigoli taglienti e neppure a parti della
macchina che siano in movimento. I cavi danneg-
giati o aggrovigliati aumentano il rischio d’insorgenza di
scosse elettriche.
Qualora si voglia usare l’elettroutensile
all’aperto, impiegare solo ed esclusivamente
cavi di prolunga che siano adatti per l’impiego
all’esterno. L’uso di un cavo di prolunga omologato
per l’impiego all’esterno riduce il rischio d’insorgenza di
scosse elettriche.
Qualora non fosse possibile evitare di utiliz-
zare l’elettroutensile in ambiente umido, utiliz-
zare un interruttore di sicurezza. L’uso di un
interruttore di sicurezza riduce il rischio di una scossa elet-
trica.
Sicurezza delle persone
È importante concentrarsi su ciò che si sta
facendo e maneggiare con giudizio l’elettro-
utensile durante le operazioni di lavoro. Non
utilizzare mai l’elettroutensile in caso di stan-
chezza oppure quando ci si trovi sotto l’effetto
di droghe, bevande alcoliche e medicinali. Un
attimo di distrazione durante l’uso dell’elettroutensile può
essere causa di gravi incidenti.
AVVERTENZA
OBJ_BUCH-2872-001.book Page 18 Monday, July 4, 2016 12:17 PM

19
Indossare sempre equipaggiamento protet-
tivo individuale nonché occhiali protettivi.
Indossando abbigliamento di protezione personale come
la maschera per polveri, scarpe di sicurezza che non sci-
volino, elmetto di protezione oppure protezione acustica
a seconda del tipo e dell’applicazione dell’elettroutensile,
si riduce il rischio di incidenti.
Evitare l’accensione involontaria dell’elet-
troutensile. Prima di collegarlo alla rete di ali-
mentazione elettrica e/o alla batteria
ricaricabile, prima di prenderlo oppure prima
di iniziare a trasportarlo, assicurarsi che l’elet-
troutensile sia spento. Tenendo il dito sopra l’inter-
ruttore mentre si trasporta l’elettroutensile oppure
collegandolo all’alimentazione di corrente con l’interrut-
tore inserito, si vengono a creare situazioni pericolose in
cui possono verificarsi seri incidenti.
Prima di accendere l’elettroutensile togliere gli
attrezzi di regolazione o la chiave inglese. Un
accessorio oppure una chiave che si trovi in una parte
rotante della macchina può provocare seri incidenti.
Evitare una posizione anomala del corpo.
Avere cura di mettersi in posizione sicura e di
mantenere l’equilibrio in ogni situazione. In
questo modo è possibile controllare meglio l’elettrouten-
sile in caso di situazioni inaspettate.
Indossare vestiti adeguati. Non indossare
vestiti larghi, né portare bracciali e catenine.
Tenere i capelli, i vestiti ed i guanti lontani da
pezzi in movimento. Vestiti lenti, gioielli o capelli lun-
ghi potranno impigliarsi in pezzi in movimento.
In caso fosse previsto il montaggio di disposi-
tivi di aspirazione della polvere e di raccolta,
assicurarsi che gli stessi siano collegati e che
vengano utilizzati correttamente. L’utilizzo di
un’aspirazione polvere può ridurre lo svilupparsi di situa-
zioni pericolose dovute alla polvere.
Trattamento accurato ed uso corretto degli elet-
troutensili
Non sottoporre la macchina a sovraccarico.
Per il proprio lavoro, utilizzare esclusivamente
l’elettroutensile esplicitamente previsto per il
caso. Con un elettroutensile adatto si lavora in modo
migliore e più sicuro nell’ambito della sua potenza di pre-
stazione.
Non utilizzare mai elettroutensili con interrut-
tori difettosi. Un elettroutensile con l’interruttore rotto è
pericoloso e deve essere aggiustato.
Prima di procedere ad operazioni di regola-
zione sulla macchina, prima di sostituire parti
accessorie oppure prima di posare la mac-
china al termine di un lavoro, estrarre sempre
la spina dalla presa della corrente e/o estrarre
la batteria ricaricabile. Tale precauzione eviterà che
l’elettroutensile possa essere messo in funzione involonta-
riamente.
Quando gli elettroutensili non vengono utiliz-
zati, conservarli al di fuori del raggio di
accesso di bambini. Non fare usare l’elettro-
utensile a persone che non siano abituate ad
usarlo o che non abbiano letto le presenti istru-
zioni. Gli elettroutensili sono macchine pericolose
quando vengono utilizzati da persone non dotate di suffi-
ciente esperienza.
Eseguire la manutenzione dell’elettroutensile
operando con la dovuta diligenza. Accertarsi
che le parti mobili della macchina funzionino
perfettamente, che non s’inceppino e che non
ci siano pezzi rotti o danneggiati al punto da
limitare la funzione dell’elettroutensile stesso.
Prima di iniziare l’impiego, far riparare le
parti danneggiate. Numerosi incidenti vengono cau-
sati da elettroutensili la cui manutenzione è stata effet-
tuata poco accuratamente.
Mantenere gli utensili da taglio sempre affilati
e puliti. Gli utensili da taglio curati con particolare atten-
zione e con taglienti affilati s’inceppano meno frequente-
mente e sono più facili da condurre.
Utilizzare l’elettroutensile, gli accessori opzio-
nali, gli utensili per applicazioni specifiche ecc.,
sempre attenendosi alle presenti istruzioni.
Così facendo, tenere sempre presente le condi-
zioni di lavoro e le operazioni da eseguire.
L’impiego di elettroutensili per usi diversi da quelli consen-
titi potrà dar luogo a situazioni di pericolo.
Trattamento ed utilizzo appropriato di utensili
dotati di batterie ricaricabili
Caricare la batteria ricaricabile solo ed esclusi-
vamente nei dispositivi di carica consigliati dal
produttore. Per un dispositivo di carica previsto per un
determinato tipo di batteria sussiste pericolo di incendio
se viene utilizzato con un tipo diverso di batteria ricarica-
bile.
Avere cura d’impiegare negli elettroutensili
solo ed esclusivamente batterie ricaricabili
esplicitamente previste. L’uso di batterie ricaricabili
di tipo diverso potrà dare insorgenza a lesioni e compor-
tare il rischio d’incendi.
OBJ_BUCH-2872-001.book Page 19 Monday, July 4, 2016 12:17 PM

20
Non avvicinare batterie non utilizzate a ferma-
gli, monete, chiavi, chiodi, viti e neppure ad
altri piccoli oggetti metallici che potrebbero
provocare un cavallottamento dei contatti. Un
eventuale corto circuito tra i contatti dell’accumulatore
potrà dare origine a bruciature o ad incendi.
In caso d’impiego errato si provoca il pericolo
di fuoriuscita di liquido dalla batteria ricarica-
bile. Evitarne assolutamente il contatto. In
caso di contatto accidentale, sciacquare accu-
ratamente con acqua. Rivolgersi immediata-
mente al medico, qualora il liquido dovesse
entrare in contatto con gli occhi. Il liquido fuori-
uscito dalla batteria ricaricabile potrà causare irritazioni
cutanee o ustioni.
Assistenza
Fare riparare l’elettroutensile solo ed esclusi-
vamente da personale specializzato e solo
impiegando pezzi di ricambio originali. In tale
maniera potrà essere salvaguardata la sicurezza
dell’elettroutensile.
Norme di sicurezza per avvitatore
Tenere l’apparecchio per le superfici isolate
dell’impugnatura qualora venissero effettuati
lavori durante i quali la vite potrebbe venire a
contatto con cavi elettrici nascosti. Il contatto
della vite con un cavo sotto tensione può mettere sotto ten-
sione anche parti metalliche dell’apparecchio, causando
una scossa elettrica.
Tenere sempre ben saldo l’elettroutensile. Ser-
rando a fondo ed allentando le viti è possibile che si veri-
fichino temporaneamente alti momenti di reazione.
Assicurare il pezzo in lavorazione. Un pezzo in
lavorazione può essere bloccato con sicurezza in posi-
zione solo utilizzando un apposito dispositivo di serrag-
gio oppure una morsa a vite e non tenendolo con la
semplice mano.
Prima di posare l’elettroutensile, attendere
sempre fino a quando si sarà fermato comple-
tamente. L’accessorio può incepparsi e comportare la
perdita di controllo dell’elettroutensile.
Non aprire la batteria. Vi è il pericolo di un corto cir-
cuito.
Proteggere la batteria ricaricabile dal
calore, p. es. anche dall’irradiamento
solare continuo, dal fuoco, dall’acqua e
dall’umidità. Esiste pericolo di esplosione.
In caso di difetto e di uso improprio della bat-
teria ricaricabile vi è il pericolo di una fuori-
uscita di vapori. Far entrare aria fresca e farsi
visitare da un medico in caso di disturbi. I vapori
possono irritare le vie respiratorie.
Se si usano oggetti appuntiti, come ad es.
chiodi o un cacciavite, oppure se si esercita
forza dall’esterno, la batteria ricaricabile può
danneggiarsi. Può verificarsi un cortocircuito interno e
la batteria può incendiarsi, emettere fumo, esplodere o
surriscaldarsi.
Impiegare solo accessori originali Würth.
Descrizione del prodotto e
caratteristiche
Leggere tutte le avvertenze di peri-
colo e le istruzioni operative. In caso di
mancato rispetto delle avvertenze di pericolo
e delle istruzioni operative si potrà creare il
pericolo di scosse elettriche, incendi e/o inci-
denti gravi.
Si prega di aprire la pagina ribaltabile su cui si trova raffigu-
rata schematicamente la macchina e lasciarla aperta mentre
si legge il manuale delle Istruzioni per l’uso.
Uso conforme alle norme
La macchina è adatta per avvitare e svitare viti.
L’illuminazione di questo elettroutensile è concepita per illumi-
nare l’area di lavoro dell’elettroutensile stesso e non è adatta
per illuminare l’ambiente domestico.
In caso di danni provocati da utilizzo non conforme, ogni
responsabilità ricade sull’operatore.
Elementi dell’apparecchio
La numerazione degli elementi dell’apparecchio si riferisce
all’illustrazione dell’elettroutensile riportata sulla pagina con
la rappresentazione grafica.
1Bit cacciavite*
2Boccola di battuta
3Boccola di regolazione per boccola di profondità
4Boccola di profondità
5Commutatore del senso di rotazione
6Tasto di sbloccaggio della batteria ricaricabile
7Batteria ricaricabile*
8Impugnatura (superficie di presa isolata)
OBJ_BUCH-2872-001.book Page 20 Monday, July 4, 2016 12:17 PM
