Waeco RV-AMP/4 User manual

PerfectView Accessory
RV-AMP/4
D 9 Anschlussbox
Montage- und Bedienungsanleitung
GB 21 Connection Box
Installation and Operating Manual
F 32 Boîte de commande
Instructions de montage et de service
E 44 Caja de distribución
Instrucciones de montaje y d’uso
I 56 Scatola di comando
Istruzioni di montaggio e d’uso
NL 68 Schakelbox
Montagehandleiding en gebruiksaanwijzing
DK 79 Kontrolboks
Monterings- og betjeningsvejledning
S 90 Kopplingsbox
Monterings- och bruksanvisning
N 101 Koblingsboks
Monterings- og bruksanvisning
FIN 112 Kytkinrasia
Asennus- ja käyttöohje
RV-AMP4.book Seite 1 Dienstag, 31. Oktober 2006 4:20 16

D
Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem
Hause WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unver-
bindlich unter der Internetadresse: www.waeco.de
GB
We will be happy to provide you with further information about WAECO products.
Please order our free catalogue with no obligation to buy on our homepage:
www.waeco.com
F
Demandez d’autres informations relatives à la large gamme de produits de la
maison WAECO. Commandez tout simplement notre catalogue gratuitement et
sans engagement à l’adresse internet suivante : www.waeco.com
E
Solicite más información sobre la amplia gama de productos de la empresa
WAECO. Solicite simplemente nuestros catálogos de forma gratuita y sin
compromiso en la dirección de Internet: www.waeco.com
I
Per ottenere maggiori informazioni sull’ampia gamma di prodotti WAECO è possi-
bile ordinare una copia gratuita e non vincolante del nostro Catalogo all’indirizzo
Internet: www.waeco.com
NL
Maak kennis met het omvangrijke productscala van de firma WAECO. Bestel onze
catalogus gratis en vrijblijvend onder het internetadres: www.waeco.com
DK
Bestil yderligere information om det omfattende produktudvalg fra WAECO.
Bestil vores katalog gratis og uforpligtende på internetadressen: www.waeco.com
S
Inhämta mer information om den omfattande produktpaletten från WAECO:
Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress:
www.waeco.com
N
Be om mer informasjon om det rikholdige produktutvalget fra WAECO. Bestill vår
katalog gratis uforbindtlig på Internettadressen: www.waeco.com
FIN
Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvas-
tomme maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com
RV-AMP4.book Seite 2 Dienstag, 31. Oktober 2006 4:20 16

PerfectView Accessory
3
1
2
RV-AMP4.book Seite 3 Dienstag, 31. Oktober 2006 4:20 16

PerfectView Accessory
4
1
4
8
11 12 13
910
56 7
23
3
RV-AMP4.book Seite 4 Dienstag, 31. Oktober 2006 4:20 16

PerfectView Accessory
5
4
1
3
2
RV-AMP4.book Seite 5 Dienstag, 31. Oktober 2006 4:20 16

PerfectView Accessory
6
5
RV-AMP4.book Seite 6 Dienstag, 31. Oktober 2006 4:20 16

PerfectView Accessory
7
1
A
D1
2
1
3
C
1
2
3
B
6
RV-AMP4.book Seite 7 Dienstag, 31. Oktober 2006 4:20 16

PerfectView Accessory
8
AB
C
~ 50˚DE
7
RV-AMP4.book Seite 8 Dienstag, 31. Oktober 2006 4:20 16

PerfectView Accessory Hinweise zur Benutzung der Anleitung
9
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch
und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiterveräußerung des
Geräts an den Käufer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2 Sicherheits- und Einbauhinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6 Montieren und anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7 Schaltbox einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
8 Kamera montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
9 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
10 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
1 Hinweise zur Benutzung der Anleitung
Achtung!
Sicherheitshinweis: Nichtbeachtung kann zu Personen- oder Materialschä-
den führen und die Funktion des Gerätes beeinträchtigen.
Achtung!
Sicherheitshinweis, der auf Gefahren mit elektrischem Strom oder elektri-
scher Spannung hinweist: Nichtbeachtung kann zu Personen oder Material-
schäden führen und die Funktion des Gerätes beeinträchtigen.
Hinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforder-
lichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
RV-AMP4.book Seite 9 Dienstag, 31. Oktober 2006 4:20 16

Sicherheits- und Einbauhinweise PerfectView Accessory
10
2 Sicherheits- und Einbauhinweise
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorgeschriebe-
nen Sicherheitshinweise und Auflagen!
Achtung!
WAECO International übernimmt keine Haftung für Schäden aufgrund folgen-
der Punkte:
– Montage- oder Anschlussfehler,
– Beschädigungen am Gerät durch mechanische Einflüsse und Überspan-
nungen,
– Veränderungen am Gerät ohne ausdrücklicher Genehmigung von WAECO
International,
– Verwendung für andere als die in der Anleitung beschriebenen Zwecke.
Warnung!
Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der Fahrzeug-
elektrik immer den Minuspol ab.
Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls den Minus-
pol abklemmen.
Warnung!
Unzureichende Leitungsverbindungen können zur Folge haben, dass durch
Kurzschluss
– Kabelbrände entstehen,
– der Airbag ausgelöst wird,
– elektronische Steuerungseinrichtungen beschädigt werden,
– elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe, Zündung,
Licht).
Warnung!
Achten Sie auf einen korrekten Anschluss aller Leitungen. Es darf nie zu einer
Verbindung der Steuerleitung mit Masse kommen, da sonst ein Geräteschaden
eintreten kann. Isolieren Sie insbesondere das blanke Ende der Steuerleitung,
wenn sie nicht gebraucht und daher nicht angeschlossen wird!
Beachten Sie deshalb folgende Hinweise:
zVerwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte Kabelschuhe,
Stecker und Flachsteckhülsen.
– 30 (Eingang von Batterie Plus direkt),
– 15 (Geschaltetes Plus, hinter Batterie),
– 31 (Rückleitung ab Batterie, Masse),
– 58 (Rückfahrscheinwerfer).
Verwenden Sie keine Lüsterklemmen.
zVerwenden Sie eine Krimpzange zum Verbinden der Kabel.
Für Verbindungen, die nicht wieder gelöst werden sollen, können Sie die Kabel-
enden miteinander verlöten und anschließend isolieren.
RV-AMP4.book Seite 10 Dienstag, 31. Oktober 2006 4:20 16

PerfectView Accessory Sicherheits- und Einbauhinweise
11
zSchrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse)
– mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masseschraube oder
– mit Kabelschuh und Blechschraube an das Karosserieblech.
Achten Sie auf eine gute Masseübertragung!
Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen Speicher der
Komfortelektronik ihre gespeicherten Daten.
zFolgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen:
– Radiocode
– Fahrzeuguhr
– Zeitschaltuhr
– Bordcomputer
– Sitzposition
Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung.
Beachten Sie folgende Hinweise bei der Montage:
zBefestigen Sie die Schaltbox so, dass sie sich unter keinen Umständen (scharfes Ab-
bremsen, Verkehrsunfall) lösen und zu Verletzungen der Fahrzeuginsassen füh-
ren kann.
zAchten Sie beim Bohren auf ausreichenden Freiraum für den Bohreraustritt, um
Schäden zu vermeiden (siehe Abb. 1, Seite 3).
zEntgraten Sie jede Bohrung und behandeln Sie diese mit Rostschutzmittel.
Beachten Sie folgende Hinweise bei der Arbeit an elektrischen Teilen:
zBenutzen Sie zum Prüfen der Spannung in elektrischen Leitungen nur eine Dioden-
prüflampe (siehe Abb. 3.1, Seite 4) oder ein Voltmeter (siehe Abb. 3.2, Seite 4).
Prüflampen mit einem Leuchtkörper (siehe Abb. 3.3, Seite 4) nehmen zu hohe Strö-
me auf, wodurch die Fahrzeugelektronik beschädigt werden kann.
zBeachten Sie beim Verlegen der elektrischen Anschlüsse, dass diese
– nicht geknickt oder verdreht werden,
– nicht an Kanten scheuern,
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt werden (siehe
Abb. 2, Seite 3).
zIsolieren Sie alle Verbindungen und Anschlüsse.
zSichern Sie die Kabel gegen mechanische Beanspruchung durch Kabelbinder oder
Isolierband, z. B. an vorhandenen Leitungen.
RV-AMP4.book Seite 11 Dienstag, 31. Oktober 2006 4:20 16

Lieferumfang PerfectView Accessory
12
3Lieferumfang
4 Bestimmungsgemäßer Gebrauch
RV-AMP/4 ist eine Schaltbox zum Anschluss der WAECO-Kameras RV-33, RV-20/M und
RV-20CFM mit motorbetriebener Schutzklappe an einen Monitor für den Einsatz als
Rückfahrvideosystem.
5 Technische Beschreibung
RV-AMP/4 dient zur Verbindung der WAECO-Kameras RV-33, RV-20/M und RV-20CFM
mit einem Monitor oder den Navigationssystemen NAV-2300 und NAV-7300. Die Schalt-
box liefert das Steuersignal für die motorbetriebene Schutzklappe der Kamera und das
Einschaltsignal für den Monitor. Sie sorgt außerdem für eine passende Spannungsver-
sorgung der Kamera.
Im Standardbetrieb wird die Kamera beim Einschalten des Monitors oder beim Einlegen
des Rückwärtsgangs aktiviert. Der Monitor wird ebenfalls beim Einlegen des Rückwärts-
gangs aktiviert.
Wenn am Monitor außer der Kamera eine weitere Videoquelle, z. B. ein Navigationssys-
tem oder ein DVD-Player, angeschlossen ist, muss die Schaltbox entsprechend einge-
stellt und angeschlossen werden. Das Steuersignal für die Kamera-Schutzklappe wird
dann nicht durch das Einschalten des Monitors ausgelöst, sondern nur beim Einlegen des
Rückwärtsgangs.
Wenn Sie in diesem Fall die Kamera bei Vorwärtsfahrt oder im Stand aktivieren wollen,
müssen Sie den mitgelieferten Wippschalter einbauen.
Die Schaltbox besitzt einen zusätzlichen AV-Ausgang für den Navigationsmonitor
NAV-7300 von WAECO oder einen zweiten Monitor oder einen Videorekorder.
Die Schaltbox kann an 12 V bis 24 V Gleichspannung angeschlossen werden.
Nr. in Abb. 4,
Seite 5 Menge Bezeichnung Artikel-Nr.
1 1 Schaltbox mit Kabelsatz RV-AMP/4
2 1 3 m Verbindungskabel 6 Pin mini DIN RV-502-M/M
3 1 Wippschalter RV-AMP-SW
– 1 Cinch-Kabel
– 1 Montagematerial mit Kabelfixierung
– 1 Montage- und Bedienungsanleitung
RV-AMP4.book Seite 12 Dienstag, 31. Oktober 2006 4:20 16

PerfectView Accessory Technische Beschreibung
13

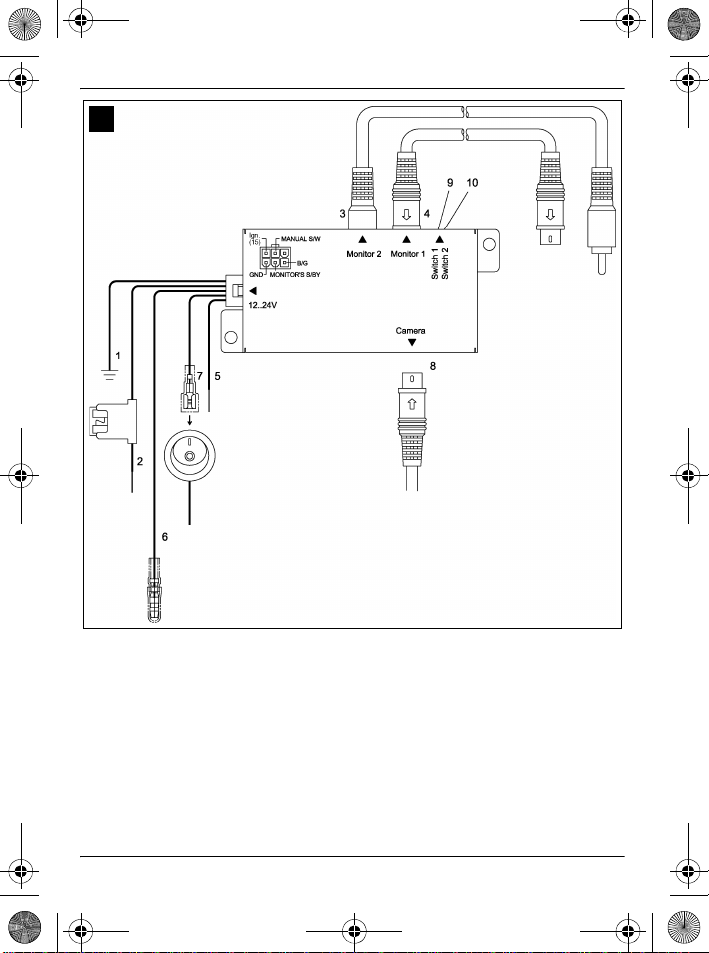

5.1 Anschlüsse
Die Schaltbox hat folgende Anschlüsse:
Nr. in Abb. 5,
Seite 6 Bezeichnung des Anschlusses
1 Braunes Kabel: Anschluss an Masse (Klemme 31)
2 Rotes Kabel: Anschluss an 12 V bis 24 V Plus (z. B. geschaltetes
Plus, Klemme 15)
3 AV-Ausgang (Cinch-Buchse) zum Anschluss ...
zdes Monitors des Navigationssystems NAV-7300.
Der Cinchstecker wird in den Videoeingang (CAMERA IN) des
Einbaugerätes gesteckt.
zdes Monitors des Navigationssystems NAV-2300.
zeines anderen Monitors mit AV-Eingang (Cinch-Buchse) oder ei-
nes Videorekorders.
4 Ausgang für Rückfahrmonitor (Mini-DIN-Buchse).
5 Grüne Steuerleitung (+ Signal) zum Anschluss an die Plusleitung des
Rückfahrscheinwerfers.
Wenn der Rückwärtsgang eingelegt wird, wird über diese Leitung die
Steuerbox aktiviert.
6 Schwarze Steuerleitung (+ Signal) mit rundem Steckschuh zum
Anschluss an den Signaleingang S/BY des Monitors.
Bei aktivierter Steuerbox wird darüber der Monitor eingeschaltet.
7 Schwarze Steuerleitung (+ Signal) mit flachem Steckschuh zum
Anschluss des Wippschalters RV-AMP-SW.
Diese Leitung muss angeschlossen werden, wenn am Monitor außer
der Rückfahrvideokamera eine weitere Videoquelle, z. B. ein Naviga-
tionssystem oder ein DVD-Player, angeschlossen ist und Sie während
der Vorwärtsfahrt oder im Stand die Kamera aktivieren wollen.
8 Kamera-Anschluss (Mini-DIN-Buchse).
RV-AMP4.book Seite 13 Dienstag, 31. Oktober 2006 4:20 16

Montieren und anschließen PerfectView Accessory
14
6 Montieren und anschließen
6.1 Benötigtes Werkzeug
Für Einbau und Montage benötigen Sie folgende Werkzeuge:
zMaßstab (siehe Abb. 3.4, Seite 4)
zKörner (siehe Abb. 3.5, Seite 4)
zHammer (siehe Abb. 3.6, Seite 4)
zSatz Bohrer (siehe Abb. 3.7, Seite 4)
zBohrmaschine (siehe Abb. 3.8, Seite 4)
zSchraubendreher (siehe Abb. 3.9, Seite 4)
Für den elektrischen Anschluss und seine Überprüfung benötigen Sie folgende Hilfs-
mittel:
zDiodenprüflampe (siehe Abb. 3.1, Seite 4) oder Voltmeter (siehe Abb. 3.2, Seite 4)
zIsolierband
zWärmeschrumpfschlauch
zHeißluftföhn (siehe Abb. 3.10, Seite 4)
zKrimpzange (siehe Abb. 3.11, Seite 4)
zGgf. Lötkolben (siehe Abb. 3.12, Seite 4)
zGgf. Lötzinn (siehe Abb. 3.13, Seite 4)
zGgf. Kabeldurchführungstüllen
6.2 Schaltbox montieren und anschließen
Die Schaltbox ist montagefertig vorbereitet.
➤Wählen Sie für die Schaltbox einen wassergeschützten Montageort in der Nähe
des Monitors, am besten unter dem Armaturenbrett.
Beachten Sie dabei die Länge der Kabel!
➤Befestigen Sie die Schaltbox mit den beiliegenden Schrauben.
➤Stecken Sie den Stecker mit dem Kabelsatz in den dafür vorgesehenen Anschluss
(12..24V) an der Schaltbox.
➤Schließen Sie die braune Leitung (siehe Abb. 5.1, Seite 6) an Masse an.
➤Schließen Sie die rote Leitung (siehe Abb. 5.2, Seite 6) an eine geschaltete Pluslei-
tung (z. B. Klemme 15) an.
Warnung!
Achten Sie unbedingt darauf, dass Sie die Steuerleitungen korrekt an + PLUS
anschließen und nicht mit Masse verbinden. Verbindung mit Masse führt zu ei-
nem Geräteschaden.
➤Schließen Sie die grüne Leitung (siehe Abb. 5.5, Seite 6) an die Plus-Leitung des
Rückfahrscheinwerfers an.
RV-AMP4.book Seite 14 Dienstag, 31. Oktober 2006 4:20 16

PerfectView Accessory Montieren und anschließen
15
Bei manchen Fahrzeugen funktioniert der Rückfahrscheinwerfer nur bei ein-
geschalteter Zündung. In diesem Fall müssen Sie die Zündung einschalten,
um die Plus- und die Masseleitung zu bestimmen.
➤Schließen Sie die schwarze Leitung mit dem runden Steckschuh (siehe Abb. 5.6,
Seite 6) an den Anschluss am Monitor mit der Bezeichnung S/BY bzw. beim Naviga-
tionssystem NAV-7300 an die lila-weiße Leitung des Monitors an.
Über diese Leitung bekommt der Monitor sein Einschaltsignal.
➤Stecken Sie den einen Stecker des mitgelieferten grauen Kabels fest in die Buchse
für den Monitor (siehe Abb. 5.4, Seite 6) und verbinden Sie den anderen Stecker mit
dem Monitor.
➤Stecken Sie den Stecker der Kamera fest in die Buchse für die Kamera (siehe
Abb. 5.8, Seite 6).
Warnung!
Achten Sie auf einen korrekten Anschluss aller Leitungen. Es darf nie zu einer
Verbindung der Steuerleitung mit Masse kommen, da sonst ein Geräteschaden
eintreten kann. Isolieren Sie insbesondere das blanke Ende der Steuerleitung,
wenn sie nicht gebraucht und daher nicht angeschlossen wird!
Wenn am Monitor außer der Rückfahrvideokamera eine weitere Videoquelle, z. B. ein Na-
vigationssystem oder ein DVD-Player, angeschlossen ist und Sie während der Vorwärts-
fahrt oder im Stand die Kamera aktivieren wollen, müssen Sie die schwarze Steuerleitung
mit dem flachen Steckschuh an den Wippschalter RV-AMP-SW anschließen.
Gehen Sie dazu wie folgt vor:
➤Wählen Sie einen geeigneten Montageplatz für den Schalter aus, z. B. am Armatu-
renbrett in der Nähe des Monitors.
Achtung!
Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher, dass keine
elektrischen Kabel oder andere Teile des Fahrzeuges durch Bohren, Sägen
und Feilen beschädigt werden.
➤Bohren Sie ein Loch mit ca. 20 mm Durchmesser.
➤Montieren Sie den Schalter.
➤Stecken Sie die schwarze Leitung mit flachem Steckschuh (siehe Abb. 5.7, Seite 6)
auf einen Anschluss am Schalter.
Warnung!
Achten Sie unbedingt darauf, dass Sie den anderen Anschluss korrekt an
+PLUSanschließen und nicht mit Masse verbinden. Verbindung mit Masse
führt zu einem Geräteschaden.
➤Schließen Sie den anderen Anschluss des Schalters an eine Plus-Leitung mit 12 V
bis 24 V an.
RV-AMP4.book Seite 15 Dienstag, 31. Oktober 2006 4:20 16

Schaltbox einstellen PerfectView Accessory
16
7 Schaltbox einstellen
RV-AMP/4 muss an bestimmte Anschlussvarianten angepasst werden. Dazu dienen zwei
kleine Dipp-Schalter.
➤Stellen Sie die Dipp-Schalter nach Verwendungszweck entsprechend der Tabelle
ein.
8 Kamera montieren
Wenn durch den Anbau der Kamera die in den Fahrzeugpapieren eingetra-
gene Fahrzeughöhe oder Fahrzeuglänge verändert wird, muss eine neue
Abnahme durch die zuständigen Stellen (TÜV, DEKRA usw.) erfolgen.
Lassen Sie die neue Abnahme durch Ihr zuständiges Straßenverkehrsamt in
die Fahrzeugpapiere eintragen.
Warnung!
Wählen Sie den Platz der Kamera so und befestigen Sie diese so sicher, dass
unter keinen Umständen in der Nähe stehende Personen verletzt werden kön-
nen, z. B. weil über das Fahrzeugdach streifende Äste die Kamera abreißen.
Nr. in Abb. 5,
Seite 6 Bezeichnung
9 DIP-Schalter 1 dient zum Einstellen der Bildspiegelung oder zum Ein-
stellen der Audiofunktion.
zIm Standardbetrieb als Rückfahrkamera muss dieser Schalter auf
OFF stehen. Das Bild wird gespiegelt und wirkt dann so, als ob
Sie in den Rückspiegel schauen.
zZum Übertragen von Audio-Signalen (bei Kameras mit Mikrofon,
z.B. RV-26/M) muss der Schalter auf OFF stehen.
Beim Einsatz der Farbkamera RV-20CFM hat der Schalter keine
Funktion.
10 Dipp-Schalter 2 dient der Aktivierung der Kamera bei eingeschaltetem
Monitor.
Im Standardbetrieb als Rückfahrvideosystem muss dieser Schalter
auf ON stehen.
Wenn eine zweite Videoquelle, z. B. ein Navigationssystem oder ein
DVD-Player, angeschlossen ist, muss der Schalter auf OFF stehen.
Sonst würde die Kamera beim Einschalten des Monitors aktiviert und
ständig im Betrieb sein. Wenn der Dipp-Schalter 2 auf OFF steht, wird
die Kamera nur durch Einlegen des Rückwärtsgangs aktiviert
RV-AMP4.book Seite 16 Dienstag, 31. Oktober 2006 4:20 16

PerfectView Accessory Kamera montieren
17
Beachten Sie folgende Hinweise bei der Montage:
zBringen Sie die Kamera für einen vernünftigen Blickwinkel in mindestens zwei Me-
tern Höhe an.
Achten Sie bei der Montage auf einen ausreichend standfesten Arbeitsplatz.
zAchten Sie darauf, dass der Montageort der Kamera ausreichende Festigkeit bietet
(z. B. können sich über das Fahrzeugdach streifende Äste in der Kamera verfangen).
zMontieren Sie die Kamera waagerecht und mittig am Heck des Fahrzeuges (siehe
Abb. 7E, Seite 8).
zDie sicherste Art der Befestigung sind Schrauben, die durch den Aufbau gehen. Be-
achten Sie dabei folgende Hinweise:
– Hinter der gewählten Montageposition muss ausreichend Freiraum für die Mon-
tage vorhanden sein.
– Jeder Durchbruch muss durch geeignete Maßnahmen gegen Wassereinbruch
geschützt werden (z. B. durch Einsetzen der Schrauben mit Dichtungsmasse
und/oder Abspritzen der äußeren Befestigungsteile mit Dichtungsmasse).
– Der Aufbau an der Befestigungsstelle muss genügend Festigkeit bieten, damit
sich der Kamerahalter genügend fest anziehen lässt.
zKontrollieren Sie vorher, ob ausreichender Freiraum für den Bohreraustritt vorhan-
den ist.
zWenn Sie sich nicht sicher über den von Ihnen gewählten Montageort sind, erkundi-
gen Sie sich beim Aufbauhersteller oder dessen Vertretung.
zVerlegen Sie das Kamerakabel so, dass Sie bei einem Ausbau der Kamera leicht an
die Steckverbindung zwischen Kamera und Verbindungskabel kommen. Die Demon-
tage wird dadurch erheblich vereinfacht.
Warnung!
Verwenden Sie unbedingt die mitgelieferte Isolierunterlage (Abb. 6B.2/
Abb. 6C.2, Seite 7). und die Isolierhülsen (Abb. 6B.1/Abb. 6C.1, Seite 7). Hier-
durch werden Fehlerströme aufgrund schlechter Masseverbindungen im Fahr-
zeug verhindert. Streifen im Bild oder Brummen im Lautsprecher bis hin zu
Beschädigungen sind Folgen von Fehlerströmen.
Tipp!
Um die Korrosion der Schrauben zu minimieren, fetten Sie bei allen Schrau-
ben die Gewinde ein.
Gehen Sie bei der Montage wie folgt vor:

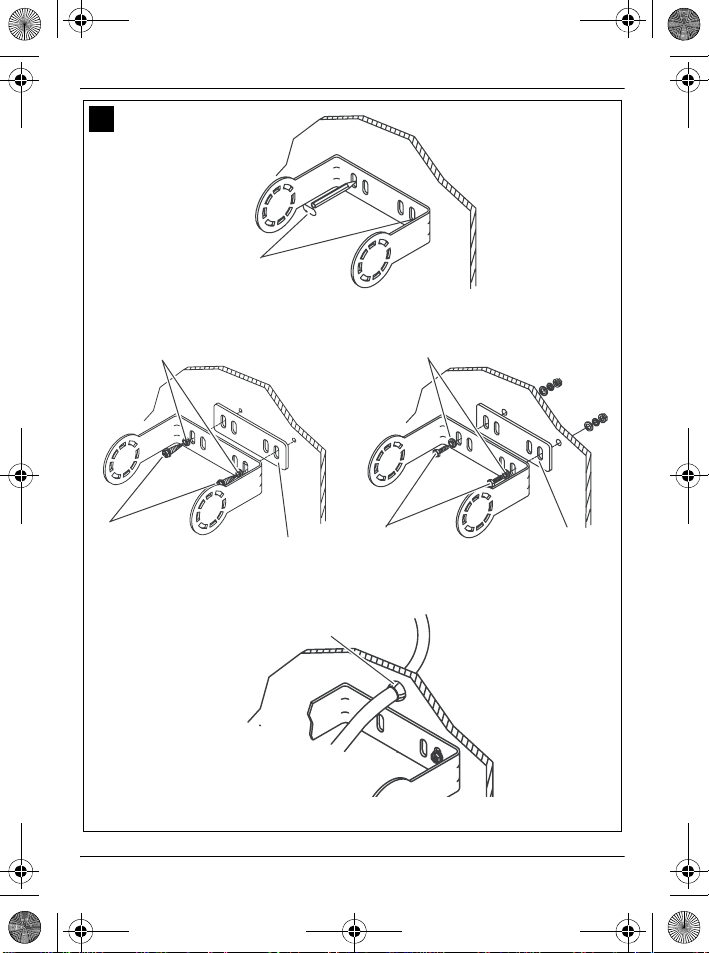

➤Halten Sie den Kamerahalter an den gewählten Montageort und markieren Sie min-
destens zwei verschiedene Bohrpunkte (siehe Abb. 6A.1, Seite 7).
RV-AMP4.book Seite 17 Dienstag, 31. Oktober 2006 4:20 16

Kamera montieren PerfectView Accessory
18
Wenn Sie die Kamera mit Blechschrauben anschrauben möchten (siehe Abb. 6B,
Seite 7):
Die Befestigung mit Blechschrauben darf nur in Stahlblechen mit einer Min-
destdicke von 1,5 mm erfolgen.
➤Körnen Sie an den zuvor angezeichneten Punkten mit Hammer (Abb. 3.6, Seite 4)
und Körner (Abb. 3.7, Seite 4) vor, um ein Verlaufen des Bohrers zu verhindern.
➤Bohren Sie an den zuvor angezeichneten Punkten jeweils ein Loch von Ø 4 mm.
➤Entgraten Sie alle Bohrlöcher und versehen Sie sie mit Rostschutz.
➤Kleben Sie die doppelseitig klebende Isolierplatte (Abb. 6B.2, Seite 7) auf die Mon-
tageseite der Halterung. Die Isolierplatte dient auch als Dichtung und Lackschutz.
➤Schrauben Sie den Kamerahalter mit den Blechschrauben 5 x 20 mm (Abb. 6C.3,
Seite 7) an. Verwenden Sie dabei die Isolierhülsen (Abb. 6B.1, Seite 7).
Wenn Sie die Kamera mit Gewindeschrauben durch den Aufbau befestigen möch-
ten (siehe Abb. 6C, Seite 7)
Achten Sie darauf, dass sich die Muttern beim Anziehen nicht durch den Auf-
bau ziehen können.
Verwenden Sie ggf. größere Unterlegscheiben oder Blechplatten.
➤Bohren Sie an den zuvor angezeichneten Punkten jeweils ein Loch von Ø 5,5 mm.
➤Kleben Sie die doppelseitig klebende Isolierplatte (Abb. 6C.2, Seite 7) auf die Mon-
tageseite der Halterung. Die Isolierplatte dient auch als Dichtung und Lackschutz.
➤Schrauben Sie den Kamerahalter mit den Gewindeschrauben M5 x 20 mm
(Abb. 6C.3, Seite 7) an. Verwenden Sie dabei die Isolierhülsen (Abb. 6C.1, Seite 7)
Durchbruch für das Anschlusskabel der Kamera anfertigen
Verwenden Sie für die Durchführung der Anschlusskabel nach Möglichkeit
vorhandene Durchführungsmöglichkeiten, z. B. Lüftungsgitter. Wenn keine
Durchführungen vorhanden sind, müssen Sie ein Loch von Ø 13 mm bohren.
Kontrollieren Sie vorher, ob ausreichender Freiraum für den Bohreraustritt vor-
handen ist.
➤Bohren Sie in der Nähe der Kamera ein Loch von Ø 13 mm (siehe Abb. 6D.1,
Seite 7).
➤Entgraten Sie alle Bohrlöcher, die im Blech gefertigt sind, und versehen Sie sie mit
Rostschutz.
➤Versehen Sie alle scharfkantigen Durchführungen mit einer Durchführungstülle.
RV-AMP4.book Seite 18 Dienstag, 31. Oktober 2006 4:20 16

PerfectView Accessory Gewährleistung
19
Kameraschutz an der Kamera befestigen
Montieren Sie die Kamera nie ohne die zusätzliche Schutzhaube.
Verwenden Sie zur Montage des Kameraschutzes nur die mitgelieferten
Schrauben M3 x 4. Längere Schrauben beschädigen die Kamera.
➤Schieben sie den Kameraschutz so über die Kamera, dass die Senkungen im Kame-
raschutz über den kleinere Gewindebohrungen (M3) der Kamera liegen (siehe
Abb. 7A, Seite 8). Die beiden anderen Befestigungslöcher müssen über den größe-
ren Gewindebohrungen (M4) liegen.
➤Schrauben Sie die Senkkopfschrauben M3 x 4 in (siehe Abb. 7B, Seite 8) die M3-
Gewindebohrungen der Kamera.
Kamera im Kamerahalter befestigen
➤Schieben Sie die Kamera in den Kamerahalter ein und richten Sie sie so aus, dass
das Objektiv einen Winkel von ca. 50° (siehe Abb. 7D, Seite 8) zur senkrechten Ach-
se des Fahrzeuges bildet.
Verwenden Sie zur Montage der Kamera im Kamerahalter nur die mitgeliefer-
ten Schrauben M4 x 9. Längere Schrauben beschädigen die Kamera.
➤Befestigen Sie die Kamera lose mit den vier Schrauben M3 x 6 mm (siehe Abb. 7C,
Seite 8).
Die Schrauben werden erst festgezogen, wenn Sie die Kamera ausgerichtet
haben.
Hierzu müssen Sie aber erst das gesamte Rückfahrvideosystem montieren
und elektrisch anschließen.
9 Gewährleistung
Es gelten unsere allgemeinen Gewährleistungsbedingungen. Sollte das Produkt defekt
sein, schicken Sie es bitte an die WAECO-Niederlassung in Ihrem Land (Adressen siehe
Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleis-
tungsbearbeitung müssen Sie folgende Unterlagen mitschicken:
zeine Kopie der Rechnung mit Kaufdatum,
zeinen Reklamationsgrund oder eine Fehlerbeschreibung.
10 Entsorgung
➤Führen Sie das Verpackungsmaterial möglichst dem entsprechenden Recycling zu.
Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren Sie sich bitte
beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffen-
den Entsorgungsvorschriften.
RV-AMP4.book Seite 19 Dienstag, 31. Oktober 2006 4:20 16

Technische Daten PerfectView Accessory
20
11 Technische Daten
Ausführungen, dem technischen Fortschritt dienende Änderungen und Liefermöglich-
keiten vorbehalten.
Dieses Gerät entspricht der folgenden EG-Richtlinie:
z„EMV-Richtlinie“ 72/245/EWG in der Fassung 95/54/EG
Maße (BxHxT): 117 x 50 x 25 mm
Betriebsspannung: 12 V – 24 V DC
Leistungsaufnahme: max. 0,5 Watt (ohne Kamera)
Steuereingänge: positive Spannungssignale 12 V – 24 V
E4
RV-AMP4.book Seite 20 Dienstag, 31. Oktober 2006 4:20 16
