Waeco Airton Service ST-8810 User manual

ST-8810
DE 3 Infrarot-Thermometer
Bedienungsanleitung
EN 15 Infrared Thermometer
Operating manual
FR 26 Thermomètre infrarouge
Notice d’utilisation
ES 38 Termómetro de infrarrojos
Instrucciones de uso
IT 50 Termometro a infrarossi
Istruzioni per l’uso
NL 62 Infrarood thermometer
Gebruiksaanwijzing
DA 74 Infrarødt termometer
Betjeningsvejledning
SV 86 Infraröd temperaturmätare
Bruksanvisning
NO 98 Infrarødt termometer
Bruksanvisning
FI 110 Infrapuna-lämpömittari
Käyttöohje
PT 122 Termómetro de infravermelhos
Manual de instruções
RU 134 Инфракрасный термометр
Инструкция по эксплуатации
PL 146 Termometry na podczerwień
Instrukcja obsługi
CS 158 Infračervené teploměry
Návod k obsluze
SK 169 Infračervené teplomery
Návod na obsluhu
HU 180 Infravörös hőmérsékletmérő
Használati utasítás
WaecoST-8810_OPM_4445103143_EMEA10_2020-08_06.book Seite 1 Donnerstag, 20. August 2020 7:19 19

© 2020 Dometic Group. The visual appearance of the contents of this manual is
protected by copyright and design law. The underlying technical design and the
products contained herein may be protected by design, patent or be patent
pending. The trademarks mentioned in this manual belong to Dometic Sweden AB.
All rights are reserved.
WaecoST-8810_OPM_4445103143_EMEA10_2020-08_06.book Seite 2 Donnerstag, 20. August 2020 7:19 19

DE
ST-8810 Sicherheitshinweise
3
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch
und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des
Produktes an den Nutzer weiter.
Inhalt
1 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
4 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5 Hinweise zur Messung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
6 Reinigung und Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
7 Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
8 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
9 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
1 Sicherheitshinweise
!WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod
oder schwerer Verletzung führen.
Explosionsgefahr
• Verwenden Sie den Laserstrahl niemals in explosionsgefährde-
ten Umgebungen. Richten Sie den Laserstrahl nicht auf gasge-
füllte Räume. Das Gas kann explodieren.
!VORSICHT! Nichtbeachtung dieser Hinweise kann zu gerin-
ger oder mittelschwerer Verletzung führen.
Gesundheitsgefahr
• Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen
Sie es nicht in Betrieb nehmen.
• Reparaturen an diesem Gerät dürfen nur von Fachkräften
durchgeführt werden. Durch unsachgemäße Reparaturen kön-
nen erhebliche Gefahren entstehen.
WaecoST-8810_OPM_4445103143_EMEA10_2020-08_06.book Seite 3 Donnerstag, 20. August 2020 7:19 19

DE
ST-8810 Sicherheitshinweise
4
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen
mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und/oder Wissen ver-
wendet werden, wenn diese Personen beaufsichtigt werden
oder im sicheren Gebrauch des Geräts unterwiesen wurden
und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzerwartung dürfen nicht durch unbeauf-
sichtigte Kinder durchgeführt werden.
Laserstrahlung
• Richten Sie den Laser niemals auf Personen oder Tiere.
• Halten Sie das Gerät immer so, dass der Laserstrahl so ausge-
richtet ist, dass er vom Körper wegstrahlt.
• Blicken Sie niemals in den Laserstrahl. Er kann schwere Augen-
verletzungen verursachen.
• Richten Sie den Laser nicht auf Spiegel oder andere reflektie-
rende Oberflächen. Der unkontrolliert abgelenkte Strahl kann
Personen oder Tiere treffen.
Wenn es unbedingt notwendig ist, das Gerät in einer reflektie-
renden Umgebung zu verwenden, tragen Sie bitte einen aus-
reichenden Augenschutz.
AACHTUNG! Beschädigungsgefahr
• Tauchen Sie das Gerät nie in Wasser.
• Schützen Sie das Gerät vor Hitze und Nässe.
• Verwenden Sie das Gerät nur im zulässigen Temperatur-
bereich.
WaecoST-8810_OPM_4445103143_EMEA10_2020-08_06.book Seite 4 Donnerstag, 20. August 2020 7:19 19

DE
ST-8810 Bestimmungsgemäßer Gebrauch
5
2 Bestimmungsgemäßer Gebrauch
ST-8810 ist ein Infrarot-Thermometer. Es dient zur Temperaturmessung mit
Hilfe des integrierten Wärmestrahlungssensors (IR-Sensor).
Das Infrarot-Thermometer ist für industrielle Anwendungen und die Benut-
zung im privaten Haushalt konzipiert. Es ist nicht für medizinische Zwecke
bestimmt, z. B. zur Bestimmung der Körpertemperatur.
3 Technische Beschreibung
Merkmale
• Präzise berührungslose Messungen
• Integrierter Laserpointer
• Auswahl der Temperaturanzeige in °Coder°F
• Automatische Daten-Haltefunktion
• Automatisches Ausschalten
• Hintergrundbeleuchtete LCD-Anzeige

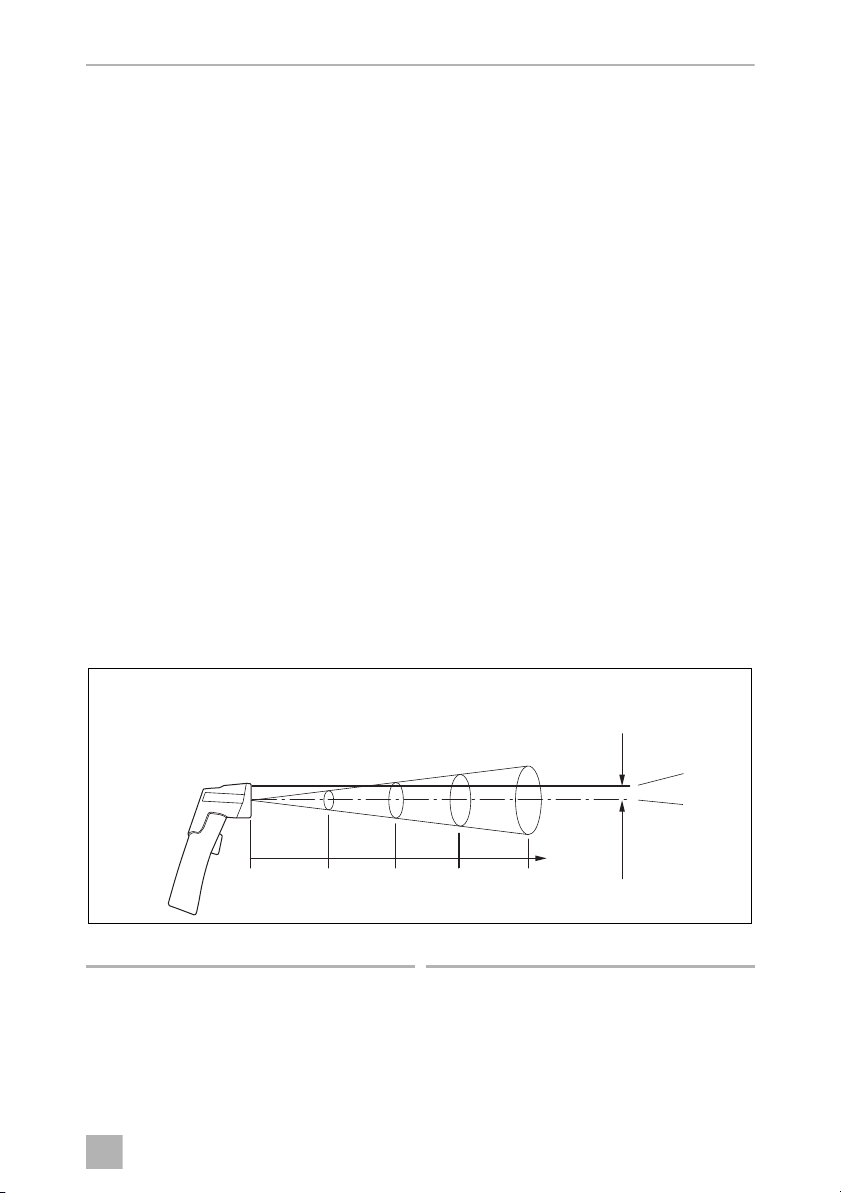

• Bei einem Abstand von 200 mm kann das Thermometer Ziele mit einem
Durchmesser von 25 mm messen (bei einem Abstand von 400 mm: Ziel-
durchmesser ≥50 mm usw.; Abb. 1).
Breites Anwendungsspektrum
• Zubereitung von Speisen
• Sicherheits- und Brandschutzinspektionen
1 Lasermarker 2 Infrarot
1
2
16 mm
Ø 25 mm
Ø 100 mm
Ø 200 mm
0 200 400 800 1600
mm
Ø 50 mm
1
WaecoST-8810_OPM_4445103143_EMEA10_2020-08_06.book Seite 5 Donnerstag, 20. August 2020 7:19 19

DE
ST-8810 Technische Beschreibung
6
• Kunststoffguss
• Straßenbau
• Schifffahrt und Siebdruck
• Messen der Tinten- und Trocknertemperatur
• Wartung von Diesel- und anderen Fahrzeugen

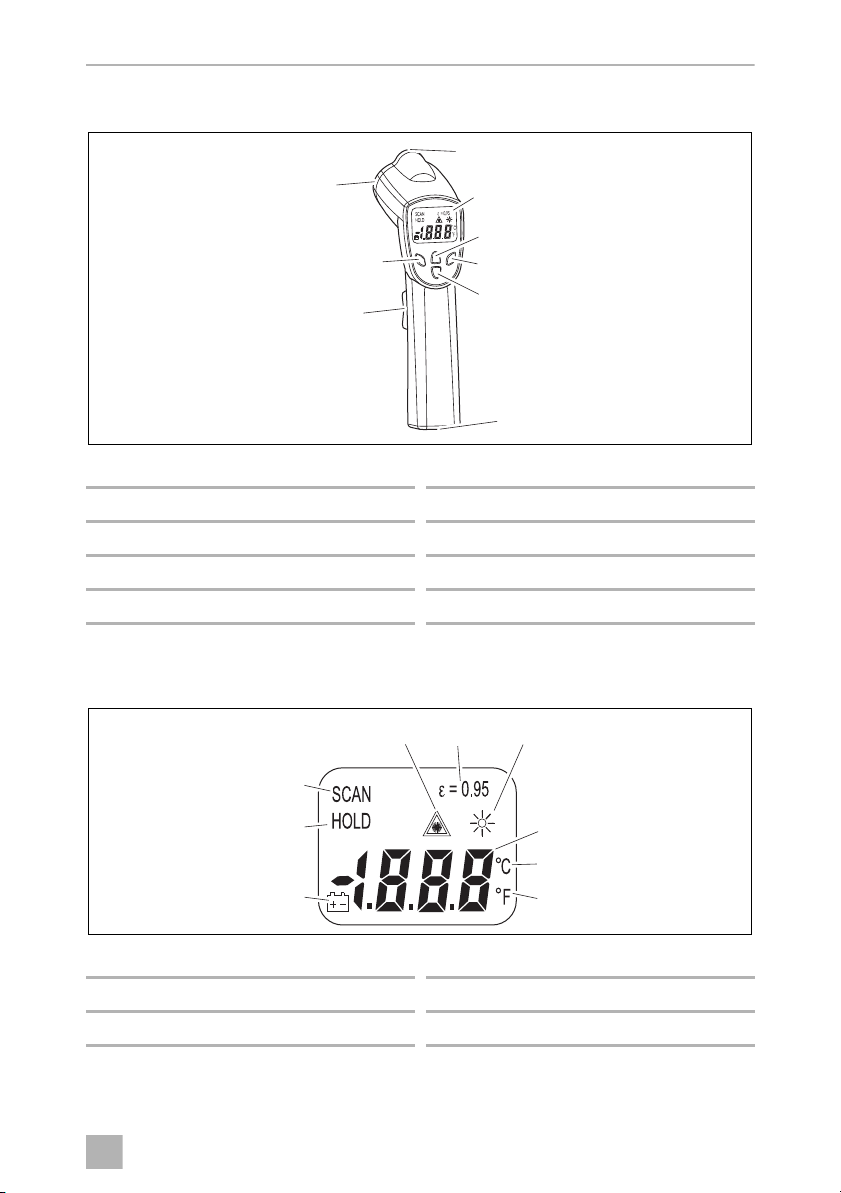

3.1 Frontblende
1 IR-Sensor 6 Taste „Hintergrundbeleuchtung“
2 Laserpointer-Strahl 7 Taste „Laser“
3 LCD-Display 8 Taste „Ein/Halten“
4 Taste „°F“ 9 Akkufach
5 Taste „°C“
2
1
7
8
9
5
6
4
3
2
WaecoST-8810_OPM_4445103143_EMEA10_2020-08_06.book Seite 6 Donnerstag, 20. August 2020 7:19 19

DE
ST-8810 Bedienung
7

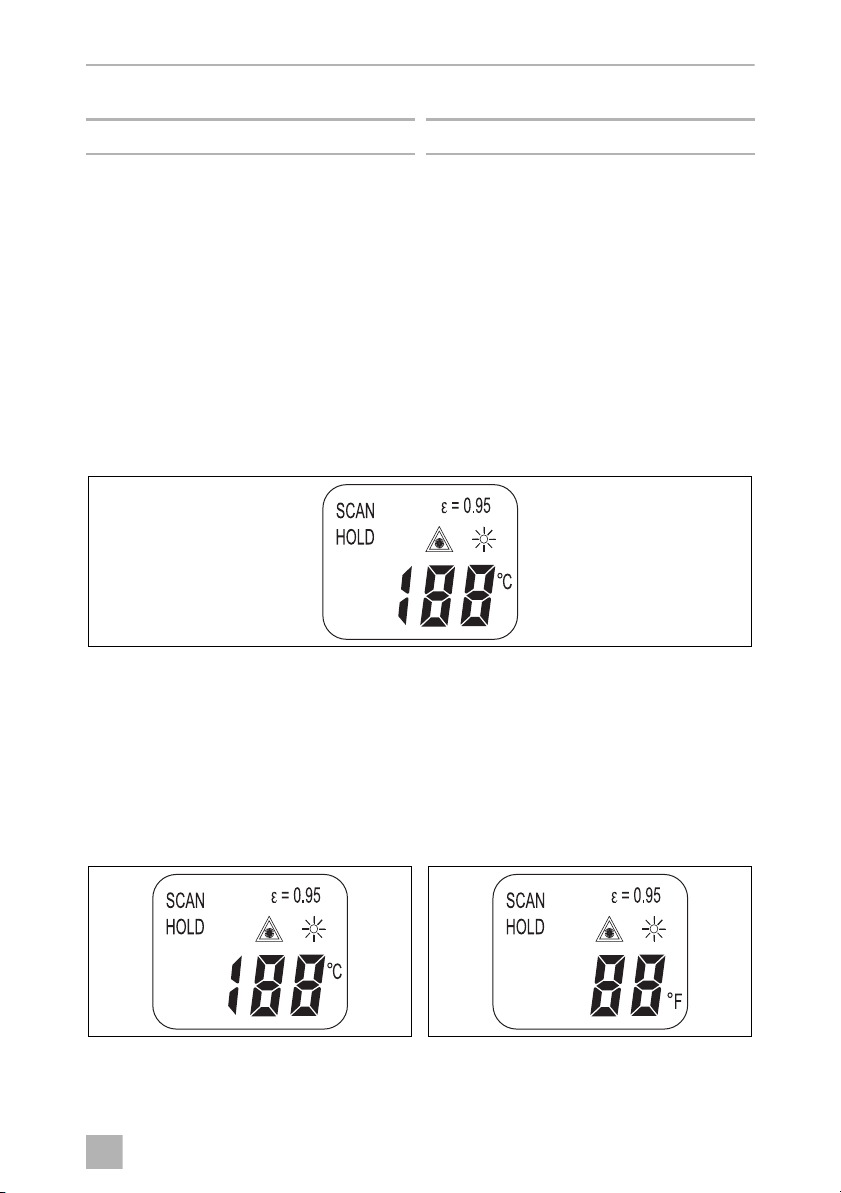

3.2 Anzeige
4 Bedienung
4.1 Ein-/Ausschalten
➤Drücken Sie die Taste „Ein/Halten“, um das Thermometer einzuschalten.
➤Lassen Sie die Taste „Ein/Halten“ los, um die Anzeige abzulesen.
➤Lesen Sie die gemessene Temperatur auf der Anzeige ab (Abb. 4).
Das Thermometer schaltet sich ca. 7 s nach Drücken einer der Tasten auto-
matisch aus.
1 Digitales Messergebnis 6 Anzeige für schwache Batterie
2 Temperatur °C (Celsius) 7 Laserpointer
3 Temperatur °F (Fahrenheit) 8 Fest eingestellte Emissivität
(0,95)
4 Anzeige für laufende Messung 9 Hintergrundbeleuchtung
5 Daten-Haltefunktion
1
2
3
4
5
6
7 8 9
3
4
WaecoST-8810_OPM_4445103143_EMEA10_2020-08_06.book Seite 7 Donnerstag, 20. August 2020 7:19 19

DE
ST-8810 Bedienung
8

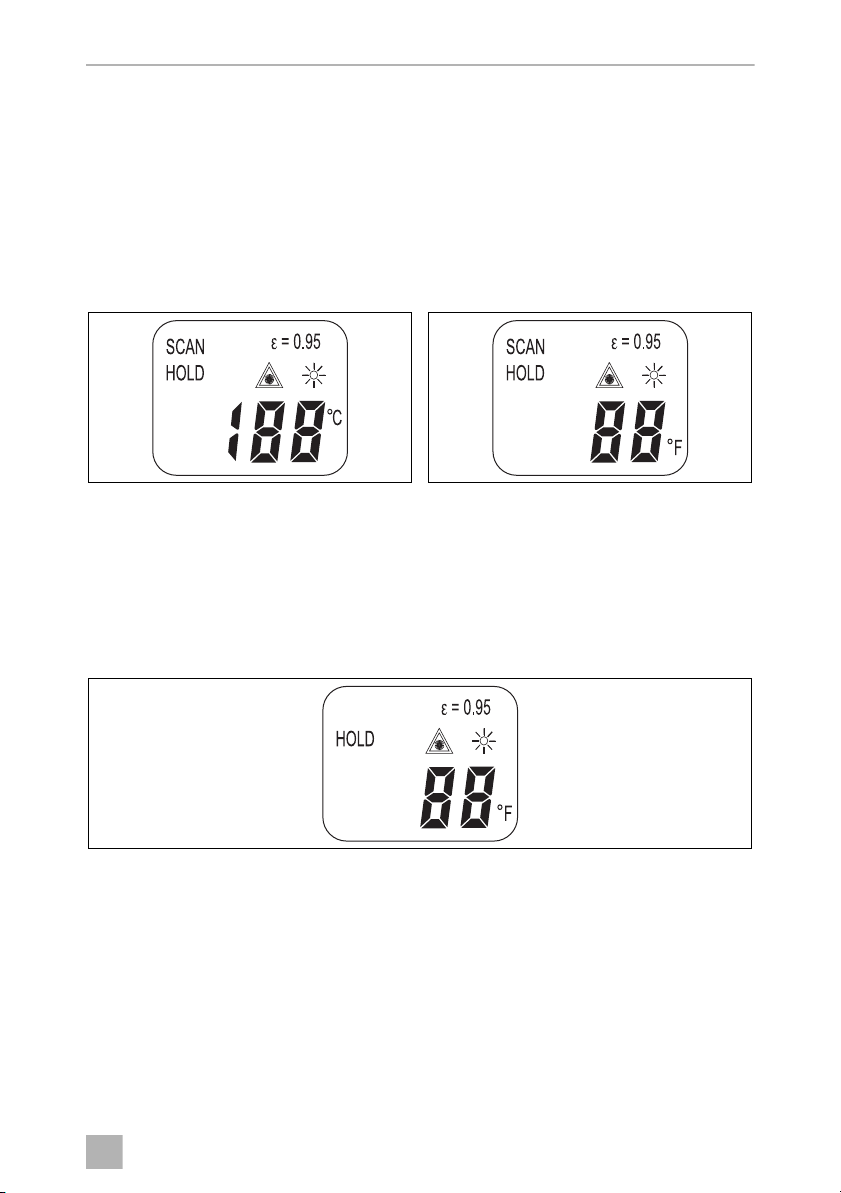

4.2 Temperatureinheit auswählen (°C/°F)
➤Drücken Sie die Taste „Ein/Halten“, um das Thermometer einzuschalten.
➤Drücken Sie die Taste „°C“, um als Einheit „Grad C“ einzustellen
(Abb. 5).
➤Drücken Sie die Taste „°F“, um als Einheit „Grad F“ einzustellen
(Abb. 6).
✓Die gewählte Einheit wird auf der Anzeige angezeigt.
4.3 Halten von Daten
Das Thermometer hält den Wert der letzten Temperaturmessung nach Los-
lassen der Taste „Ein/Halten“ automatisch für 7 s auf der Anzeige (Abb. 7).
Sie müssen keine weitere Taste betätigen, um das angezeigte Messergebnis
einzufrieren.
4.4 Display-Hintergrundbeleuchtung verwenden
➤Drücken Sie die Taste „Ein/Halten“, um das Thermometer einzuschalten.
➤Drücken Sie die Taste „Hintergrundbeleuchtung“, um die Hintergrundbe-
leuchtung einzuschalten.
➤Wiederholen Sie den Vorgang, um die Hintergrundbeleuchtung auszu-
schalten (Abb. 8).
5
6
7
WaecoST-8810_OPM_4445103143_EMEA10_2020-08_06.book Seite 8 Donnerstag, 20. August 2020 7:19 19

DE
ST-8810 Bedienung
9

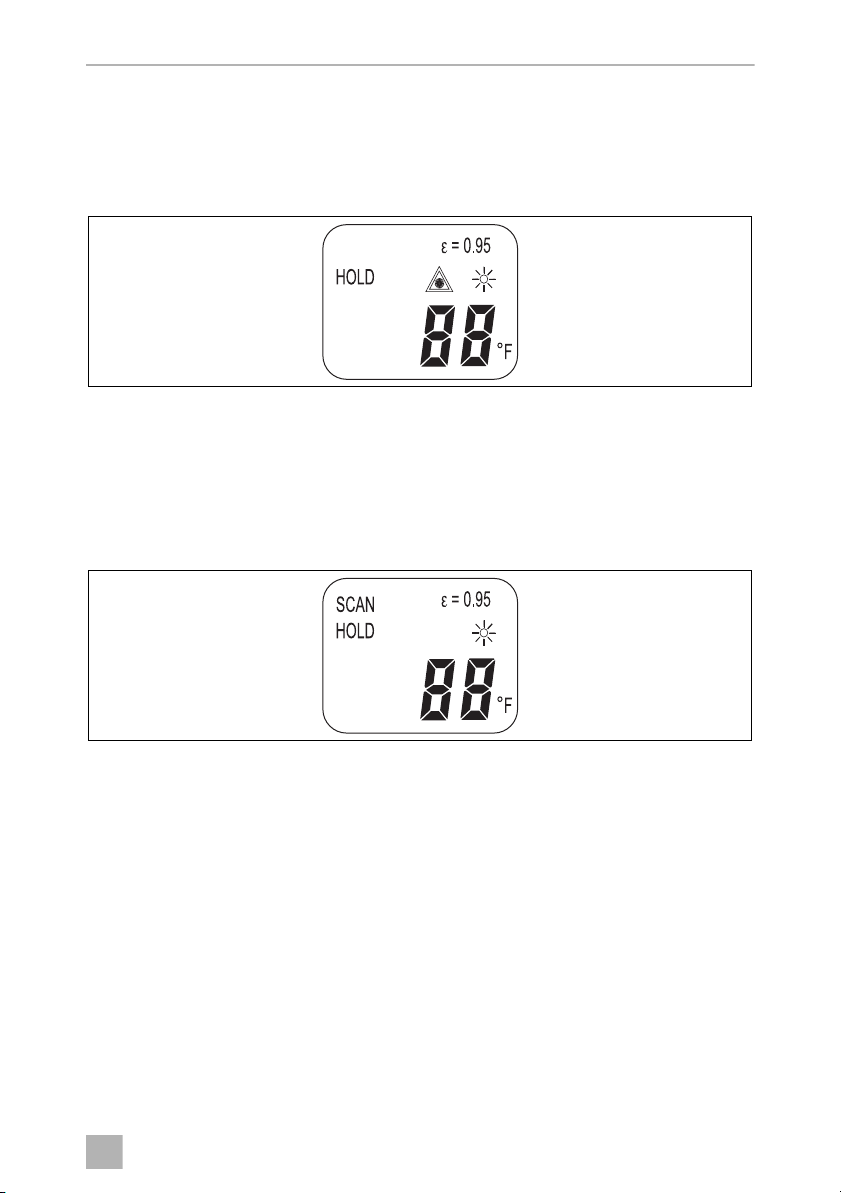

4.5 Laserpointer
➤Drücken Sie die Taste „Ein/Halten“, um das Thermometer einzuschalten.
➤Halten Sie die Taste „Ein/Halten“ gedrückt und drücken Sie die Taste
„Laser“, um den Laserpointer einzuschalten (Abb. 9).
➤Drücken Sie die Taste „Laser“ erneut, um den Laserpointer auszuschal-
ten (Abb. 0).
4.6 Batterien austauschen
Wenn die Batterieleistung nicht ausreicht, zeigt das Display ein Batteriesym-
bol an, um anzuzeigen, dass eine neue 9-V-Batterie erforderlich ist
(Abb. a).
IHINWEIS
Wenn die Batterieleistung nicht ausreicht, ist die Genauigkeit der
Messungen nicht mehr gewährleistet.
8
9
0
WaecoST-8810_OPM_4445103143_EMEA10_2020-08_06.book Seite 9 Donnerstag, 20. August 2020 7:19 19

DE
ST-8810 Hinweise zur Messung
10
Gehen Sie wie folgt vor, um die Batterie auszutauschen:
➤Wenn das Thermometer eingeschaltet ist, warten Sie, bis es sich ausge-
schaltet hat.
➤Öffnen Sie den Batteriefachdeckel.
➤Entnehmen Sie die Batterie aus dem Thermometer.
➤Ersetzen Sie sie durch eine neue Batterie.
➤Schließen Sie den Batteriefachdeckel.
5 Hinweise zur Messung
Richtige Verwendung
Halten Sie das Thermometer an dessen Griff und richten Sie den IR-Sensor
auf das Objekt, dessen Temperatur Sie messen möchten. Das Thermometer
kompensiert automatisch Schwankungen der Umgebungstemperatur.
Beachten Sie, dass dieser Abgleich bis zu 30 Minuten in Anspruch nehmen
kann, wenn große Schwankungen der Umgebungstemperatur gemessen
wurden. Lassen Sie den IR-Sensor nach dem Messen von niedrigen Tempe-
raturen und vor dem Messen von hohen Temperaturen einige Zeit abkühlen
(mindestens einige Minuten).
Funktionsweise
Infrarot-Thermometer messen die Oberflächentemperatur eines Objekts. Die
Optik des Thermometers erfasst emittierte, reflektierte und übertragene
Energie, die gebündelt und auf einen Sensor fokussiert wird. Das Thermo-
meter wandelt die Informationen in einen Temperaturmesswert um, der auf
der Anzeige angezeigt wird. Bei Thermometern mit einem Laser dient der
Laser nur zum Anvisieren.
a
