WAGNER WOOD PROTECTION User manual

wagner-group.com
DGB NL F
ROM
I
P
E
SCZ SK
OUTDOOR PAINT SPRAYER
WOOD PROTECTION
ORIGINAL
BETRIEBSANLEITUNG

Outdoor Paint Sprayer Wood Protection
1
1/2
9
83
15
6
754
14
13
11
10
2
➟
➟
➟
➟
➟
➟
16
12
17

Outdoor Paint Sprayer Wood Protection
4
➟
a
b
B
5
3
B
A

Outdoor Paint Sprayer Wood Protection
a
b
8
11
10
67
2
1
9

Outdoor Paint Sprayer Wood Protection
12
234
13
14
12
7
6
8
10
7
5
12 A
C
12 B
12
13
11
12 A
16
15
14
12 B
4321
18
17
4
19

Outdoor Paint Sprayer Wood Protection
+ + ...........154
  
..........................................1 - 14
D
.........................................15 - 28
GB
.........................................29 - 42
F
.........................................43 - 56
NL
.........................................57 - 70
I
.........................................71 - 84
E
.........................................85 - 98
P
........................................99 - 111
S
.......................................112 - 124
CZ
.......................................125 - 138
SK
.......................................139 - 153
ROM

D
1
Outdoor Paint Sprayer Wood Protection
HERZLICHEN DANK FÜR IHR VERTRAUEN
Wir gratulieren Ihnen zum Erwerb dieses Markenproduktes von Wagner und sind
überzeugt, dass es Ihnen viel Freude bereiten wird.
Bitte lesen Sie vor Inbetriebnahme die Bedienungsanleitung genau durch und
beachten Sie die Sicherheitshinweise. Bewahren Sie die Bedienungsanleitung bitte
sorgfältig auf und legen Sie sie dem Produkt bei, falls Sie es einmal weitergeben sollten.
Für Fragen, Anregungen undWünsche stehen wir Ihnen gerne unter der auf der Rückseite
angegebenen Rufnummer oder der Internetseite www.wagner-group.com/service zur
Verfügung.
...........154
Inhalt
1. Erklärung der verwendeten Symbole .............................................2
2. Allgemeine Sicherheitshinweise..................................................2
3. Sicherheitshinweise für Spritzpistolen ............................................5
4. Beschreibung/ Lieferumfang .....................................................6
5. Verarbeitbare Beschichtungsstoe ...............................................6
6. Nichtverarbeitbare Beschichtungsstoe ..........................................6
7. Vorbereitung des Beschichtungsstoes...........................................6
8. Inbetriebnahme .................................................................7
9. Einstellung des gewünschten Spritzbildes ........................................7
10. Einstellung der Materialmenge (Abb. 8) .........................................8
11. Spritztechnik ...................................................................8
12. Arbeitsunterbrechung bis 4 Stunden............................................8
13. Außerbetriebnahme und Reinigung.............................................8
14. Wartung ..................................................................... 10
15. Ersatzteile ....................................................................10
16. Zubehör .....................................................................10
17. Behebung von Störungen ....................................................11
18. Technische Daten.............................................................12
19. Umweltschutz................................................................12
20. Wichtiger Hinweis zur Produkthaftung!........................................12

D
2
Outdoor Paint Sprayer Wood Protection
1. Erklärung der verwendeten Symbole
Dieses Symbol weist auf eine potenzielle Gefahr für Sie bzw. das
Gerät hin. Unter diesem Symbol nden Sie wichtige Informationen,
wie Sie Verletzungen und Schäden am Gerät vermeiden.
Gefahr eines elektrischen Schlages
i
Kennzeichnet Anwendungstipps und andere besonders nützliche
Hinweise.
Mit diesem Symbol gekennzeichnete Geräte und Zubehöre sind
für die Verarbeitung von dünnüssigen Materialien wie z.B. Lacke,
Lasuren und speziell darauf eingestellte Wandfarben geeignet.
Trägt ein Material dieses Logo ist es für die Verwendung mit dem
entsprechenden Gerät besonders gut geeignet.
2. Allgemeine Sicherheitshinweise
Achtung! Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der
nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen. Bewahren Sie die
Bedienungsanleitung bitte sorgfältig auf und legen Sie sie dem Produkt
bei, falls Sie es einmal weitergeben sollten. Der nachfolgend verwendete
Begri “Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder
unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b)
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter
Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden.
Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des
Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät
verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen.
Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine

D
3
Outdoor Paint Sprayer Wood Protection
Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte
Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren,
Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch
elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in
ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel
fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie
nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die
Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Gerätes in feuchter Umgebung nicht vermeidbar
ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters verhindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit
Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät
nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des
Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.
Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie
sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die
Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim
Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die
Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das
Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil bendet, kann zu Verletzungen führen.

D
4
Outdoor Paint Sprayer Wood Protection
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das
Gerät in unerwarteten Situationen besser kontrollieren.
f)
Tragen Sie geeignete Kleidung.Tragen Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegendenTeilen.
Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst
werden.
4. Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser
und sicherer im angegebenen Leistungsbereich.
b)
BenutzenSiekeinElektrowerkzeug,dessenSchalterdefektist.EinElektrowerkzeug,
das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku,
bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das
Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start
des Geräts.
d)
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von
Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht
vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge
sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e)
Pegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile
einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so
beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie
beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben
ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f)
VerwendenSieElektrowerkzeug,Zubehör, Einsatzwerkzeugeusw.entsprechend
diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp
vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und
die auszuführendeTätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als
die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5. Service
a) Lassen Sie Ihr Gerät nur von qualiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des
Geräts erhalten bleibt.

D
5
Outdoor Paint Sprayer Wood Protection
b) Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich
qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
3. Sicherheitshinweise für Spritzpistolen
•
Achtung! Atemschutz tragen: Farbnebel und Lösungsmitteldämpfe sind gesundheits-
schädlich. Nur in gut belüfteten Räumen oder bei künstlicher Belüftung arbeiten.
Das Tragen von Arbeitskleidung, Schutzbrille, Gehörschutz und Handschuhen wird
empfohlen.
ACHTUNG VERLETZUNGSGEFAHR!
Niemals die Pistole auf sich, Personen oder Tiere richten.
•
Die Spritzpistolen dürfen nicht zum Sprühen brennbarer Stoe verwendet werden.
•
Die Spritzpistolen dürfen nicht mit brennbaren Lösungsmitteln gereinigt werden.
•
Achten Sie auf die Gefahren die von dem versprühten Sto ausgehen können und
beachten Sie ebenfalls die Aufschriften auf den Behältern oder die vom Hersteller des
Stoes angegebenen Hinweise.
•
Versprühen Sie keinerlei Stoe von denen Sie die Gefährlichkeit nicht kennen.
•
In Betriebsstätten, die unter die Explosionsschutz-Verordnung fallen, dürfen die
Spritzpistolen nicht benutzt werden.
•
Um Explosionsgefahr bei Spritzarbeiten zu vermeiden, muss für eine gute natürliche
oder künstliche Lüftung gesorgt werden.
•
Beim Spritzen dürfen in der Umgebung keine Zündquellen vorhanden sein, wie
z. B. oenes Feuer, Rauchen von Zigaretten, Funken, glühende Drähte und heisse
Oberächen.
•
Achten Sie darauf, dass keine Lösemitteldämpfe vom Gerät angesaugt werden. Nicht
auf das Gerät sprühen!
•
Die Spritzpistole ist kein Spielzeug. Lassen Sie deswegen Kinder nicht mit der
Spritzpistole hantieren oder spielen.
•
Vor allen Arbeiten an der Spritzpistole den Netzstecker aus der Steckdose ziehen.
•
Decken Sie nicht zu spritzende Flächen ab. Beachten Sie beim Arbeiten, dass z. B.
durch Wind, Farbnebel über größere Distanzen verfrachtet werden kann und dadurch
Schäden verursacht werden können.
•
Das Gerät darf nur mit funktionsfähigem Ventil betrieben werden. Wenn Farbe in
den Belüftungsschlauch (Abb. 12 A, 14) steigt, Gerät nicht weiter betreiben!
Belüftungsschlauch, Ventil und Membran demontieren, reinigen und ggf. Membran
ersetzen.
•
Spritzpistole nicht legen
Mit original WAGNER Zubehör und Ersatzteilen haben Sie die Gewähr, dass alle
Sicherheitsvorschriften erfüllt sind.

D
6
Outdoor Paint Sprayer Wood Protection
4. Beschreibung/ Lieferumfang

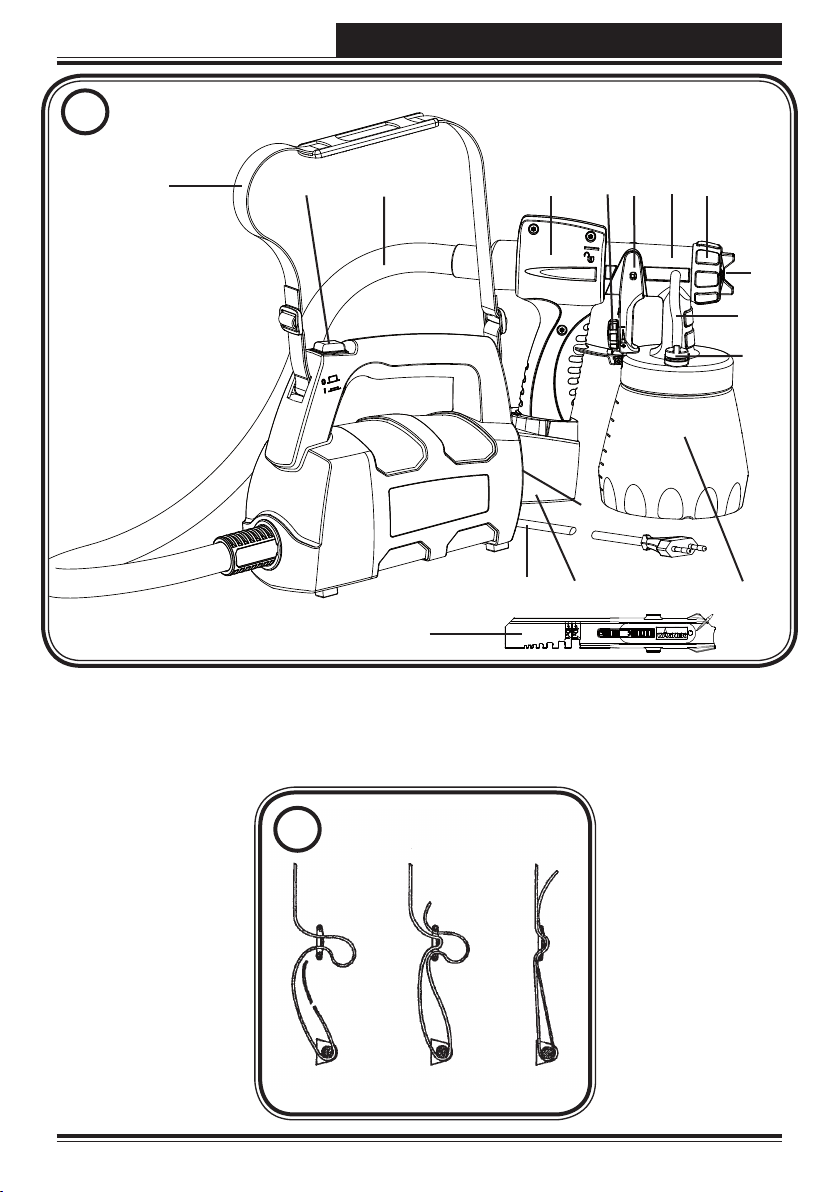

Beschreibung/ Lieferumfang (Abb. 1)
1 Luftkappe 11 Luftlter
2 Düse 12 Netzkabel
3 Überwurfmutter 13 Spritzpistolenhalter
4 Standard Sprühaufsatz 14 Behälter
5 Abzugsbügel 15 Belüftungsschlauch
6 Materialmengenregulierung 16 Ventil
7 Pistolengri 17 Rührstab
8 EIN / AUS Schalter 18 Ersatzdüsendichtung*
9 Luftschlauch 19 Gleitfett*
10 Tragegurt
* Bendet sich im Behälter, vor Inbetriebnahme entfernen!
5. Verarbeitbare Beschichtungsstoe
Lösemittelhaltige und wasserverdünnbare Lackfarben, Lasuren, Grundierungen,
2-Komponenten Lacke, Klarlacke, Kraftfahrzeug-Decklacke, Beizen und Holzschutzmittel.
Alle Beschichtungsstoe mit rotem Perfect Spray Logo
6. Nichtverarbeitbare Beschichtungsstoe
Wandfarben ohne rotes Perfect Spray Logo
Materialien die stark schmirgelnde Bestandteile enthalten, Putze, Fassadenfarbe,
Laugen und säurehaltige Beschichtungsstoe.
Brennbare Beschichtungsstoe.
7. Vorbereitung des Beschichtungsstoes
Mit dem beiliegenden Sprühaufsatz können Farben, Lacke und Lasuren unverdünnt oder
geringfügig verdünnt versprüht werden. Detaillierte Informationen können Sie dem
Technischen Datenblatt des Farbherstellers entnehmen (Internet Download).
1. Rühren Sie das Material auf und geben Sie die benötigte Menge in den Farbbehälter.
Verdünnungsempfehlung
Spritzmaterial
Lasuren unverdünnt
Holzschutzmittel, Beizen, Öle, Desinfektionsmittel,
Panzenschutzmittel unverdünnt
Lösemittelhaltige oder wasserverdünnbare Lackfarben,
Grundierungen, KfZ- Decklacke, Dickschichtlasuren 0 - 10 % verdünnen
Wandfarben mit rotem Perfect Spray Logo nach Herstellerangaben

D
7
Outdoor Paint Sprayer Wood Protection
2. Ist die Fördermenge zu gering, schrittweise 5 - 10 % Verdünnung beigeben bis die
Fördermenge Ihren Anforderungen entspricht.
8. Inbetriebnahme
Vor Anschluss an das Stromnetz darauf achten, dass die Netzspannung mit der Angabe
auf dem Leistungsschild übereinstimmt.
•
Tragegurt am Gerät anbringen. (Abb. 2)
•
Behälter von der Spritzpistole abschrauben.
•

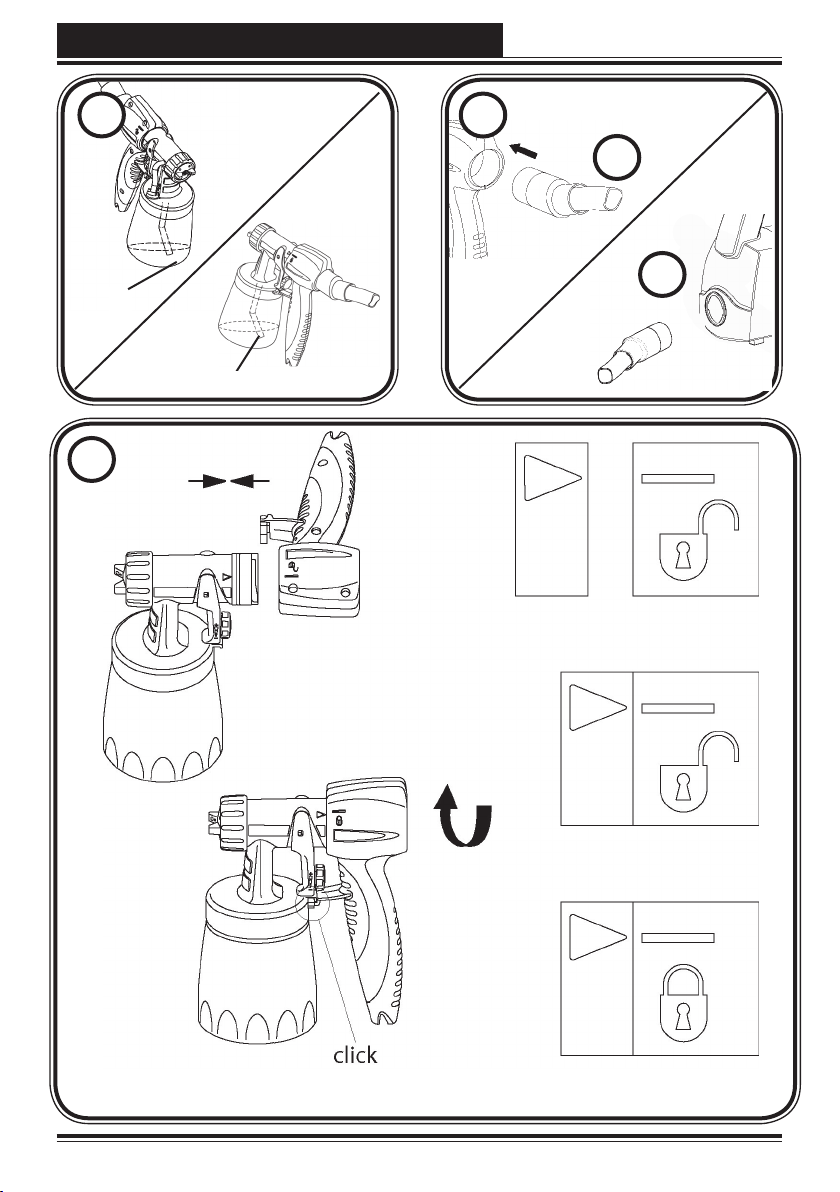

Steigrohr ausrichten. (Abb. 3)
Bei richtiger Position des Steigrohres kann der Behälterinhalt fast ohne Rest verspritzt
werden.
Bei Arbeiten an liegenden Objekten: Steigrohr nach vorne drehen. (Abb. 3 A)
Spritzarbeiten bei über Kopf Objekten: Steigrohr nach hinten drehen. (Abb. 3 B)
•
Behälter auf Papierunterlage stellen und vorbereiteten Beschichtungssto einfüllen.
Behälter fest an die Spritzpistole anschrauben.
•
Vorder- und Hinterteil der Pistole miteinander verbinden. (Abb. 5)
•
Luftschlauch montieren (Abb. 4, a + b). Luftschlauch in den Anschluss des Gerätes und
des Pistolengris fest einstecken. Die Stellung des Schlauches kann dabei beliebig
gewählt werden.
•
Spritzpistole in den Pistolenhalter am Gerät stellen.
•
Gerät nur auf ebener und sauberer Fläche abstellen. Gerät kann sonst Staub usw.
ansaugen.
•
Gerät mit Tragegurt umhängen.
•
Spritzpistole aus dem Spritzpistolenhalter herausnehmen und auf das Spritzobjekt
richten.
•
Es ist zweckmäßig, auf Karton oder ähnlichem Untergrund eine Spritzprobe
durchzuführen, um die Materialmenge und das Spritzbild zu ermitteln.
•
EIN / AUS Schalter am Gerät betätigen.
9. Einstellung des gewünschten Spritzbildes
WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der
Luftkappe den Abzugsbügel ziehen.
Bei leicht gelöster Überwurfmutter (Abb. 7, 1) die Luftkappe (2) in die gewünschte
Spritzbild-Position drehen (Pfeil). Danach Überwurfmutter wieder festziehen.
Abb. 6 A = senkrechter Flachstrahl für horizontalen Farbauftrag
Abb. 6 B = waagrechter Flachstrahl für vertikalen Farbauftrag
Abb. 6 C = Rundstrahl für Ecken und Kanten sowie schwer
zugängliche Flächen

D
8
Outdoor Paint Sprayer Wood Protection
10. Einstellung der Materialmenge (Abb. 8)
Materialmenge durch Drehen der Regulierung am Abzugsbügel der Pistole festlegen.
- nach links drehen weniger Materialmenge
+ nach rechts drehen mehr Materialmenge
11. Spritztechnik
•
Das Spritzergebnis hängt entscheidend davon ab, wie glatt und sauber die Oberäche
vor dem Spritzen ist. Deshalb die Oberäche sorgfältig vorbehandeln und staubfrei
halten.
•
Nicht zu spritzende Flächen abdecken.
•
Gewinde oder ähnliches am Spritzobjekt abdecken.
•
Es ist zweckmäßig, auf Karton oder ähnlichem Untergrund eine Spritzprobe durch-
zuführen, um die passende Spritzpistoleneinstellung zu ermitteln.
Wichtig: Außerhalb der Spritzäche beginnen und Unterbrechungen innerhalb der
Spritzäche vermeiden.
•
Die Spritzbewegung sollte nicht aus dem Handgelenk, sondern aus dem Arm
kommen. Somit bleibt während des Spritzvorgangs immer der gleiche Abstand
zwischen Spritzpistole und Fläche gewährleistet. Wählen Sie einen Abstand von
5-15cm je nach gewünschter Spritzstrahlbreite.
Abb. 9 a: RICHTIG gleichmäßiger Abstand zum Objekt
Abb. 9 b: FALSCH ungleichmäßiger Abstand erzeugt ungleichmäßige Lackierung
•
Bewegen Sie die Spritzpistole gleichmäßig quer oder auf und ab, je nach
Spritzbildeinstellung.
•
Eine gleichmäßige Spritzpistolenführung ergibt eine einheitliche Oberächenqualität.
•
Bei Beschichtungssto-Aufbau an der Düse und Luftkappe, beide Teile mit Lösemittel
bzw. Wasser reinigen.
12. Arbeitsunterbrechung bis 4 Stunden
•
Gerät ausschalten.
•
Spritzpistole in den Spritzpistolenhalter stecken.
•
Beim Verarbeiten von 2 Komponenten Lacke, ist das Gerät sofort zu reinigen.
13. Außerbetriebnahme und Reinigung
Eine sachgemäße Reinigung ist Voraussetzung für den einwandfreien Betrieb des
Farbauftragsgerätes. Bei fehlender oder unsachgemäßer Reinigung werden keine
Garantieansprüche übernommen.
1)
Gerät ausschalten. Bei längeren Pausen und nach Beendigung der Arbeit Behälter
entlüften. Dies kann durch kurzes Aufdrehen und anschließendem verschließen
des Behälters oder durch Betätigung des Abzugsbügels und Ablassen der Farbe ins
Originalgebinde geschehen.

D
9
Outdoor Paint Sprayer Wood Protection
2) Pistole teilen. Haken (Abb. 5“click”) leicht nach unten drücken.
Pistolen-Vorderteil und Pistolen-Gri gegeneinander verdrehen.
3) Behälter abschrauben. Restlicher Beschichtungssto in Materialdose zurückleeren
4) Behälter und Steigrohr mit Pinsel vorreinigen. Entlüftungsbohrung reinigen (Abb.12C)
5) Lösemittel bzw. Wasser in den Behälter einfüllen. Behälter anschrauben.
Verwenden Sie zur Reinigung keine brennbaren Materialien.
6) Pistole wieder zusammenbauen (Abb. 5)
7) Gerät einschalten und Lösemittel bzw.Wasser in einen Behälter oder einTuch spritzen.
8) Den obigen Vorgang wiederholen, bis an der Düse klares Lösemittel bzw. Wasser
austritt.
9) Gerät ausschalten und Pistole teilen
10)Behälter abschrauben und entleeren. Steigrohr mit Behälterdichtung herausziehen.
ACHTUNG! Dichtungen, Membran und Düsen- oder Luftbohrungen der
Spritzpistole niemals mit spitzen metallischen Gegenständen reinigen.
Belüftungsschlauch und Membran sind nur bedingt lösemittelbeständig.
Nicht in Lösemittel einlegen sondern nur abwischen.
11) Belüftungsschlauch (Abb. 12 A, 14) oben vom Pistolenkörper ziehen.Ventildeckel (15)
aufschrauben. Membran (16) entnehmen. Alle Teile sorgfältig reinigen.
12) Überwurfmutter abschrauben, Luftkappe und Düse abnehmen. Luftkappe,
Düsendichtung und Düse mit Pinsel und Lösemittel bzw.Wasser reinigen. (Abb.12,5)
13) Spritzpistole und Behälter außen mit einem in Lösemittel bzw. Wasser getränktem
Tuch reinigen.
14)Teile wieder zusammenbauen (siehe“Zusammenbau”).
Zusammenbau
Gerät darf nur mit unversehrtem Membran (Abb. 12 A, 16) betrieben werden.
1)
Membran (Abb. 12 A, 16) mit Stift nach oben auf das Unterteil des Ventils setzen.
Siehe hierzu auch Markierung auf dem Pistolenkörper.
2) Ventildeckel (Abb. 12 A, 15) vorsichtig aufsetzen und zuschrauben.
3) Belüftungsschlauch (Abb. 12 A, 14) aufVentildeckel und auf Nippel am Pistolenkörper
stecken.
4) Düsendichtung (Abb. 12 B, 4) über die Nadel (19) schieben, die Nut (Schlitz) muss
dabei zu Ihnen zeigen.
5) Düse auf den Pistolenkörper stecken und durch Drehen die richtige Position nden.
(Abb. 10)
6) Luftkappe (Abb. 12, 2) auf Düse (3) stecken und mit Überwurfmutter (1) festziehen.
7) Behälterdichtung (Abb. 12, 13) von unten auf das Steigrohr (12) stecken und bis über
den Bund schieben, dabei Behälterdichtung leicht drehen.
8) Steigrohr mit Behälterdichtung in Pistolenkörper stecken.

D
10
Outdoor Paint Sprayer Wood Protection
14. Wartung
Wichtig! Gerät niemals ohne Luftlter betreiben, es könnte Schmutz angesaugt werden
und den Betrieb des Gerätes beeinussen.Vor demWechsel Netzstecker ziehen.
Je nachVerschmutzung den Luftlter auswechseln. Hierfür Luftlter aus dem Gerät ziehen
(Abb. 11). Neuen Luftlter mit der glatten Seite nach hinten (Richtung Gerät) wieder
einsetzen.
Zum leichteren Montieren der Pistole, tragen Sie bitte nach dem Reinigen großzügig
Gleitfett (ist beigelegt) auf den O-Ring am Pistolenvorderteil auf (Abb. 12, 18).
15. Ersatzteile

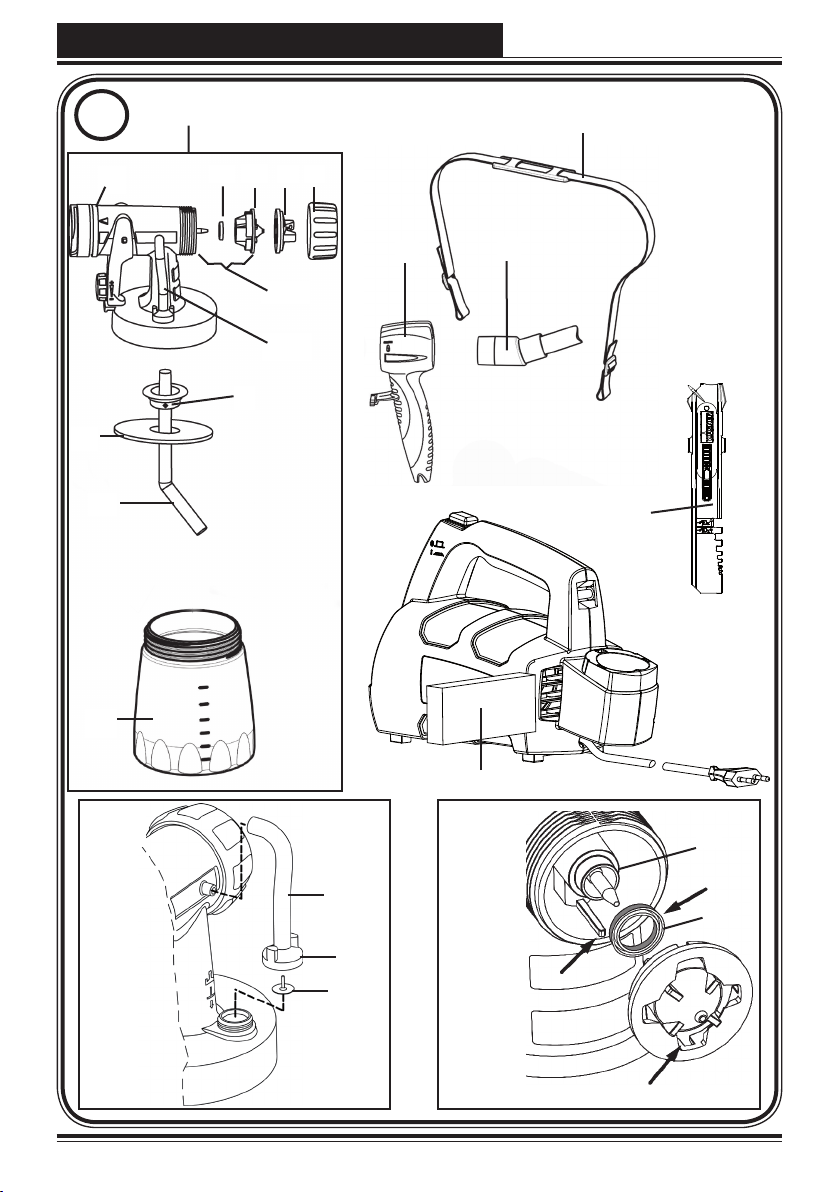

Ersatzteilliste (Abb. 12)
Pos. Benennung Best. Nr.
1 Überwurfmutter 2362 873
2 Luftkappe 2362 877
3 Düse 2362 878
4 Düsendichtung 0417 706
5 Standard Sprühaufsatz incl. Behälter 800 ml 2361 730
6 Pistolengri 2362 879
7 Luftschlauch 2308 501
8 Tragegurt 2322 299
10 Luftlter 2308 502
11 Behälter (800 ml) mit Deckel 0413 909
12 Steigrohr 2362 876
13 Behälterdichtung 2323 039
14, 15, 16 Belüftungsschlauch, Ventildeckel, Membran 2304 027
17 Rührstab 2304 419
Gleitfett 2315 539
16. Zubehör
Das CLICK&PAINT SYSTEM bietet mit weiteren Sprühaufsätzen und Zubehör für jede
Arbeit das richtige Werkzeug.
Weitere Informationen zur WAGNER-Produktpalette rund ums Renovieren unter
www.wagner-group.com

D
11
Outdoor Paint Sprayer Wood Protection
17. Behebung von Störungen
Störung Ursache Abhilfe
Kein
Beschichtungssto-
austritt an der Düse
•
Düse verstopft
•
Materialmengen-Einstellung
zu weit nach links gedreht (-)
•
Kein Druckaufbau im Behälter
•
Behälter leer
•
Steigrohr lose
•
Steigrohr verstopft
➞Reinigen
➞Nach rechts drehen (+)
➞Behälter anziehen
➞Nachfüllen
➞Einstecken
➞Reinigen
Beschichtungssto
tropft an der Düse
nach
•
Beschichtungssto-Aufbau an
Luftkappe, Düse oder Nadel
•
Düse lose
•
Düsendichtung verschlissen
•
Düse verschlissen
➞Reinigen
➞Überwurfmutter anziehen
➞Auswechseln
➞Auswechseln
Zu grobe
Zerstäubung •
Materialmenge zu groß
•
Materialmengen-
Einstellschraube zu weit nach
rechts gedreht (+)
•
Düse verunreinigt
•
Beschichtungssto zu
dicküssig
•
Zu geringer Druckaufbau im
Behälter
•
Luftlter stark verschmutzt
➞Materialmengen-
Einstellschraube nach links
drehen (-)
➞Reinigen
➞Weiter verdünnen
➞Behälter anziehen
➞Auswechseln
Spritzstrahl pulsiert • Beschichtungssto im
Behälter geht zu Ende
•
Düsendichtung verschlissen
•
Luftlter stark verschmutzt
➞Nachfüllen
➞Auswechseln
➞Auswechseln
Beschichtungssto-
Läufer •
Zuviel Beschichtungssto
aufgetragen
•
Beschichtungssto zu
dünnüssig
➞Materialmengenein-
stellschraube nach links
drehen (-)
Zuviel
Beschichtungssto-
Nebel (Overspray)
•
Abstand zum Spritzobjekt zu
groß
•
Zuviel Beschichtungssto-
Auftrag
➞Spritzabstand verringern
➞Materialmengeneinstell-
schraube nach links
drehen (-)
Farbe im
Belüftungsschlauch •
Membran verschmutzt
•
Membran defekt
➞Membran reinigen
➞Membran ersetzen

D
12
Outdoor Paint Sprayer Wood Protection
18. Technische Daten
Technische Daten
Max. Viskosität: 170 DIN-s
Spannung: 230 V, ~ 50 Hz
Leistungsaufnahme: 460 W
Zerstäubungsleistung: 130 W
Max. Fördermenge: 150 ml/min
Doppelisolation:
Schalldruckpegel*: 72 dB (A); Unsicherheit K = 4 dB
Schallleistungspegel*: 85 dB (A); Unsicherheit K = 4 dB
Schwingungspegel*: < 2,5 m/s²; Unsicherheit K = 1,5 m/s²
Luftschlauchlänge: 1,8 m
Gewicht: ca. 2,0 kg
* Gemessen nach EN 60745-1
Information zum Schwingungspegel
Der angegeben Schwingungspegel ist nach einem genormten Prüfverfahren
gemessen worden und kann zum Vergleich von Elektrowerkzeugen verwendet werden.
Der Schwingungspegel dient auch zu einer einleitenden Einschätzung der
Schwingungsbelastung.
Achtung! Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung
des Elektrowerkzeuges vom Angabewert unterscheiden, abhängig von der Art und Weise,
in der das Elektrowerkzeug verwendet wird. Es ist notwendig, Sicherheitsmaßnahmen
zum Schutz der Bedienperson festzulegen, die auf einer Abschätzung der Aussetzung
während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des
Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug
abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).
19. Umweltschutz
Das Gerät samt Zubehör und Verpackung sollte einer umweltgerechten
Wiederverwertungzugeführtwerden.GebenSiedasGerätbeiderEntsorgungnichtin
denHausmüll.UnterstützenSiedenUmweltschutzundbringenSiedeshalbIhrGerät
zu einer örtlichen Entsorgungsstelle oder erkundigen Sie sich im Fachhandel.
Farbreste und Lösungsmittel dürfen nicht in die Kanalisation, das Abusssystem
oder den Hausmüll geschüttet werden. Diese sind als Sondermüll separat zu
entsorgen. Beachten Sie dazu die Hinweise auf den Produktverpackungen.
20. Wichtiger Hinweis zur Produkthaftung!
Nach dem seit 01.10.1990 geltenden Produkthaftungsgesetz haftet der Hersteller für sein

D
13
Outdoor Paint Sprayer Wood Protection
Produkt bei Produktfehlern uneingeschränkt nur dann, wenn alle Teile vom Hersteller
stammen oder von diesem freigegeben wurden, die Geräte sachgemäß montiert und
betrieben werden. Bei Verwendung von fremdem Zubehör und Ersatzteilen kann die
Haftung ganz oder teilweise entfallen, wenn dieVerwendung des fremden Zubehörs oder
der fremden Ersatzteile zu einem Produktfehler führt.
3+1 Jahre Garantie
Die Garantie beträgt 3 Jahre, gerechnet vom Tag des Verkaufes (Kassenbon). Sie
verlängert sich um weitere 12 Monate, wenn das Gerät innerhalb von 4 Wochen nach
dem Kauf im Internet unter www.wagner-group.com/3plus1 registriert wird. Eine
Registrierung ist nur dann möglich, wenn der Käufer sich mit der Speicherung seiner
dort einzugebenden Dateneinverstandenerklärt.Die Garantieumfasstundbeschränkt
sich auf die kostenlose Behebung der Mängel, die nachweisbar auf die Verwendung
nicht einwandfreien Materials bei der Herstellung oder Montagefehler zurückzuführen
sind oder kostenlosen Ersatz der defekten Teile. Verwendung oder Inbetriebnahme,
sowie selbständig vorgenommene Montagen oder Reparaturen, die nicht in unserer
Bedienungsanleitung angegeben sind, schließen eine Garantieleistung aus. Dem
Verschleiß unterworfene Teile sind ebenfalls von der Garantie ausgeschlossen. Die
Garantieleistung schließt den gewerblichen Einsatz aus. Die Garantieleistung behalten
wiruns ausdrücklichvor.Die Garantieerlischt,wenndasGerätvonanderenPersonenals
demWAGNER Service - Personal geönet wurde.Transportschäden,Wartungsarbeiten
sowie Schäden und Störungen durch mangelhafte Wartungsarbeiten fallen, nicht
unter die Garantieleistungen. Der Nachweis über den Erwerb des Gerätes muss bei
Inanspruchnahme der Gewährleistung durch Vorlage des Originalbeleges geführt
werden. Soweit gesetzlich möglich, schließen wir jede Haftung für jegliche Personen,-
Sach- oder Folgeschäden aus, insbesondere, wenn das Gerät anders als für den in
der Bedienungsanleitung angegebenen Verwendungszweck eingesetzt wurde, nicht
nach unserer Bedienungsanleitung in Betrieb genommen oder instandgesetzt oder
Reparaturen selbständig von einem Nichtfachmann ausgeführt wurden. Reparaturen
oder Instandsetzungsarbeiten, die weitergehen als in dieser Bedienungsanleitung
angegeben, behalten wir uns im Werk vor. Im Garantie- bzw. Reparaturfall wenden Sie
sich bitte an Ihre Verkaufsstelle.
Sehr geehrter WAGNER-Kunde,
unser Service-Zentrum bietet Ihnen die beste Unterstützung durch unsere Hotline,
die wir für Sie unter der Telefon Nummer 0180 5 59 24 637 (14 Cent/Min. aus dem
deutschen Festnetz, Mobilfunk max. 42 Cent/Min) geschaltet haben.
Unsere Experten garantieren Ihnen schnelle Hilfe und kompetente Auskunft. Sie geben
Tipps und Tricks zum Benutzen unserer Produkte.
Email: [e-mail]

D
14
Outdoor Paint Sprayer Wood Protection
EU Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass dieses Produkt den folgenden einschlä-
gigen Bestimmungen entspricht:
2006/42/EG, 2014/30/EU, 2011/65/EU, 2012/19/EU
Angewandte harmonisierte Normen:
EN 60745-1, EN 50580, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3
Die EU Konformitätserklärung liegt dem Produkt bei.
Sie kann bei Bedarf mit der Bestellnummer 2391225 nachbestellt werden.
