Walker Edison BS68SGRDST User manual

P.1
Copyright
2020
by Walker Edison Furniture Co., LLC. All rightsreserved.
Revised 13/01/2021 (R)
BS68SGRDST
ÍtemN.°: Artikel# :
BS68SGRDST
BS68SGRDST
BS68SGRDST
TM

VIII.Drillmaybeneededforsecuringproduct towall.
GeneralAssembly Guidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
21
P.2
Copyright
2020
by Walker Edison Furniture Co., LLC. All rightsreserved.

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
P.3
Copyright
2020
by Walker Edison Furniture Co., LLC. All rightsreserved.

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
P.4
Copyright
2020
by Walker Edison Furniture Co., LLC. All rightsreserved.

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
P.5
Copyright
2020
by Walker Edison Furniture Co., LLC. All rightsreserved.

1
Listade piezas
P.6
Copyright
2020
by Walker Edison Furniture Co., LLC. All rightsreserved.
6
2
3
4
5
7
8
9
9
10
10
10
10
11 11
12
13
14
15
16
17 17

HardwareList Listedu matériel
Listedespièces
Copyright
2020
by Walker Edison Furniture Co., LLC. All rightsreserved.
A
B
C
D
E
F
G
H
J
pcs
pcs
30 pcs Wooden dowelØ8x30mm
CamlockØ15x11mm
Ø6x35mm Cambolt
26
26
pcs
pc
1
Ø30mm 26
Sticker
M4 Hexkey
Ø6x50 6 pcs
Bolt
Ø6x12mm 15
Bolt pcs
Plasticwedge 12 pcs
7pcs
Connector
P.7
Chevilleenbois
Serrure àcame
Boulon àcame
Autocollant
Cléhexagonale
Boulon
Caleenplastique
Connecteur
Clavijademadera
Cerradurade leva
Pernode leva
Pegatina
Llavehexagonal
Perno
Cuñadeplástico
Verbinder
Holzdübel
Zylindermutter
Nockenschraube
Aufkleber
Inbusschlüssel(Sechskantschlüssel)
Bolzen
Kunststoffkeil
Conector
Boulon
Perno
Bolzen

HardwareList Listedu matériel
Listedespièces
Copyright
2020
by Walker Edison Furniture Co., LLC. All rightsreserved.
L
M
N
P
Q
R
T
S
K 12 pcs Ø3x17mm Screw
16 pcs Shelfsupportpin
2pcs
Pulley
pcs
Plate
8pcs Ø4x12mm Screw
pcs
Bolt 2Ø4x19mm
pc
Knob 1
2
P.8
Vis
Goupille de supportd'étagère
Poulie
Plaque
Poignée
Tornillo
Perno de soportedelestante
Polea
Placa
Perilla
Schraube
Regalstützstift
Rolle
Platte
Knopf
Vis
Tornillo
Schraube
Boulon
Perno
Bolzen
LShapeBracket 1 pc
8pcs Screw
Vis
Tornillo
Schraube
Support en L
Soporteenformade L
L-förmigeHalterung
Ø4x20mm

The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
P.9
Copyright
2020
by Walker Edison Furniture Co., LLC. All rightsreserved.
V
U
W
Glue tube pcs 2
Tubedecolle
Tubo de pegamento
KleberinTube
X
Nut pc 1
Écrou
Tuerca
Mutter
Washer pc 1
Rondelle
Arandelas
Unterlegscheibe
Screw pc 1Ø4x25mm Vis
Tornillo
Schraube
Y
Bolt pcs 4
Boulon
Perno
Bolzen
Ø6x12mm

P.10
Copyright
2020
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 1
1
6
B
A
A
A
B
BB
B
B
B
B
A
(EN)
Insertwoodendowel (A) intopart(6) ,thensecurecambolt(B)intopart(1)withPhilips head
screwdriver asperdiagram.
(FR)
Insérezla chevilleenbois(A) danslapièce(6) puisfixezleboulon àcame(B) danslapièce(1)
avecuntourneviscruciformeconformément au schéma.
(ESP)
Insertela clavija demadera (A)enla parte(6),luegofijeelpernodeleva(B)en laparte(1)con
undestornillador decabezaPhilipssegúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in dasTeil(6) ein,dannbefestigenSie dieNockenschraube (B)in
dasTeil(1)mitdemKreuzschlitzschraubendrehervonPhilipsgemäß derAbbildung.

P.11
Copyright
2020
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 2
B
B
B
B
B
B
B
B
B
8
7
B

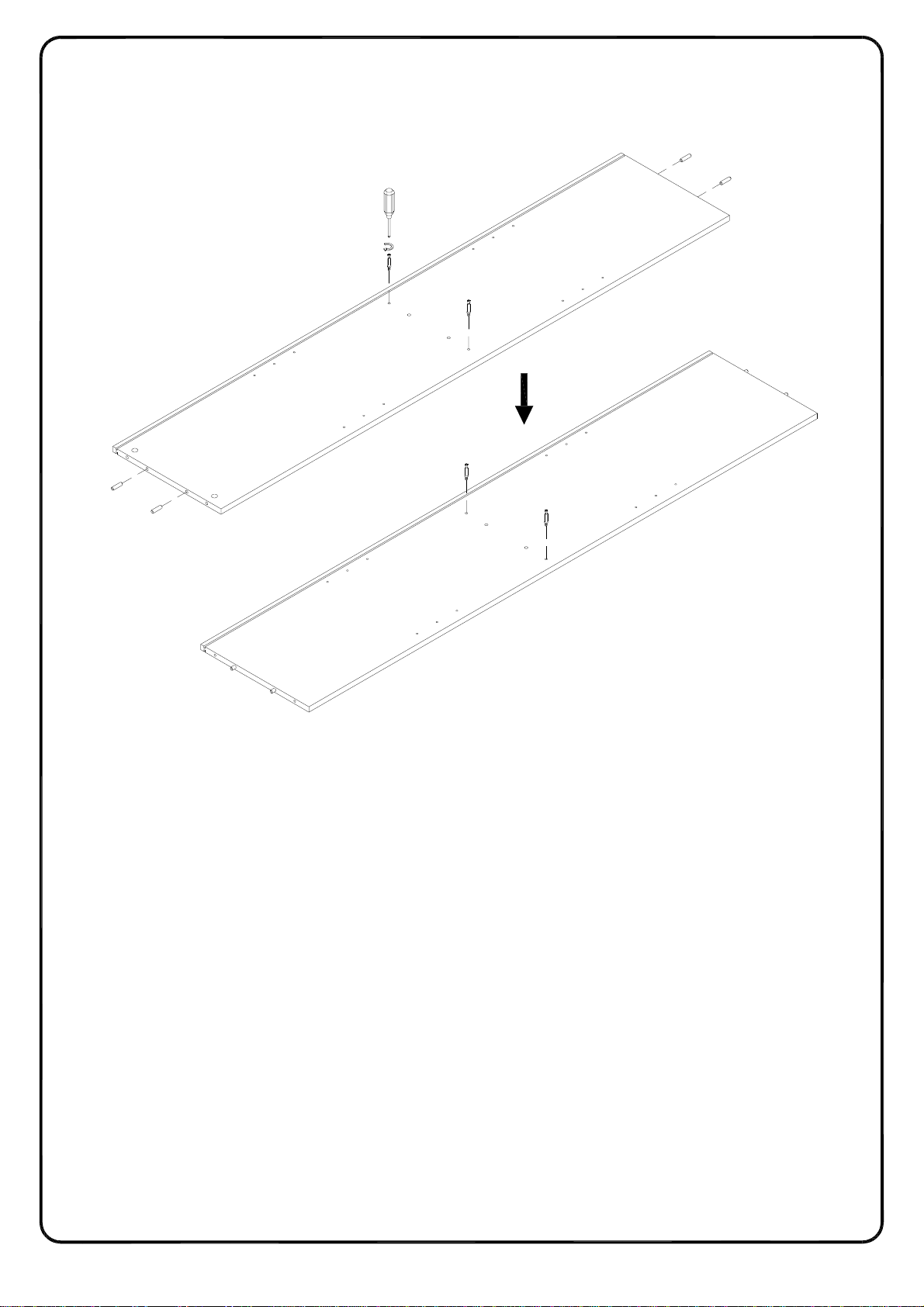

(EN)
Secure cambolt(B) intoparts(7,8)withPhilipsheadscrewdriverasperdiagram.
(FR)
Fixezle boulon àcame(B)danslespièces(7,8)avecuntourneviscruciformeconformément au
schéma.
(ESP)
Asegureelpernodeleva(B)enlaspartes(7,8)conundestornilladorde cabezaPhilips comose
muestraenel diagrama.
(DE)
BefestigenSie die Nockenschraube(B) in die Teile (7,8)durchdenKreuzschlitzschraubendreher
vonPhilipsgemäß der Abbildung.

Copyright
2020
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 3
P.12
5
5
B
B
B
B
A
A
(EN)
Insertwoodendowel (A) intopart(5) ,thensecurecambolt(B)intopart(5)withPhilips head
screwdriver asperdiagram.
(FR)
Insérezla chevilleenbois(A) danslapièce(5) puisfixezleboulon àcame(B) danslapièce(5)
avecuntourneviscruciformeconformément au schéma.
(ESP)
Insertela clavija demadera (A)enla parte(5),luegofijeelpernodeleva(B)en laparte(5)con
undestornillador decabezaPhilipssegúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in dasTeil(5) ein,dannbefestigenSie dieNockenschraube (B)in
dasTeil(5)mitdemKreuzschlitzschraubendrehervonPhilipsgemäß derAbbildung.

Copyright
2020
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 4
P.13
A
A
A
A
A
A
A
A
A
A
B
B
B
B
3
4
(EN)
Insertwoodendowel (A) intoparts(3,4),thensecure cambolt(B) intoparts(3,4)withPhilips
headscrewdriverasper diagram.
(FR)
Insérezla chevilleenbois(A) danslespièces (3,4) puisfixezleboulon àcame(B)dans les
pièces(3,4)avecuntourneviscruciformeconformément au schéma.
(ESP)
Insertela clavija demadera (A)enlaspartes(3,4),luegofijeelpernodeleva(B)en las partes
(3,4) conundestornillador decabezaPhilipssegúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in die Teile (3,4)ein,dannbefestigenSiedieNockenschraube (B)
in die Teile (3,4)mitdemKreuzschlitzschraubendrehervonPhilipsgemäß derAbbildung.

P.14
Copyright
2020
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 5
4
8
21 3
C
C
C
C
3
7
C
C
C
C
(EN)
Usingcamlock(C)securepart(7)topart(3),part(8) topart(4) withPhilipsheadscrewdriveras
per diagram.
(FR)
Utilisezleverrou àcame(C)pourfixerlapièce(7) àla pièce(3),etlapièce(8) àla pièce(4)
avecuntourneviscruciformeconformément au schéma.
(ESP)
Useelcierredeleva(C)para fijarlaparte(7) ala parte(3)yfijarlaparte(8) ala parte(4), con un
destornilladordecabezaPhilipscomosemuestra en eldiagrama.
(DE)
BefestigenSie dasTeil(7) andasTeil(3),unddasTeil(8) andasTeil(4),mitder Zylindermutter
(C)durchdenKreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

2
P.15
Copyright
2020
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 6
9A
A
15
x 2

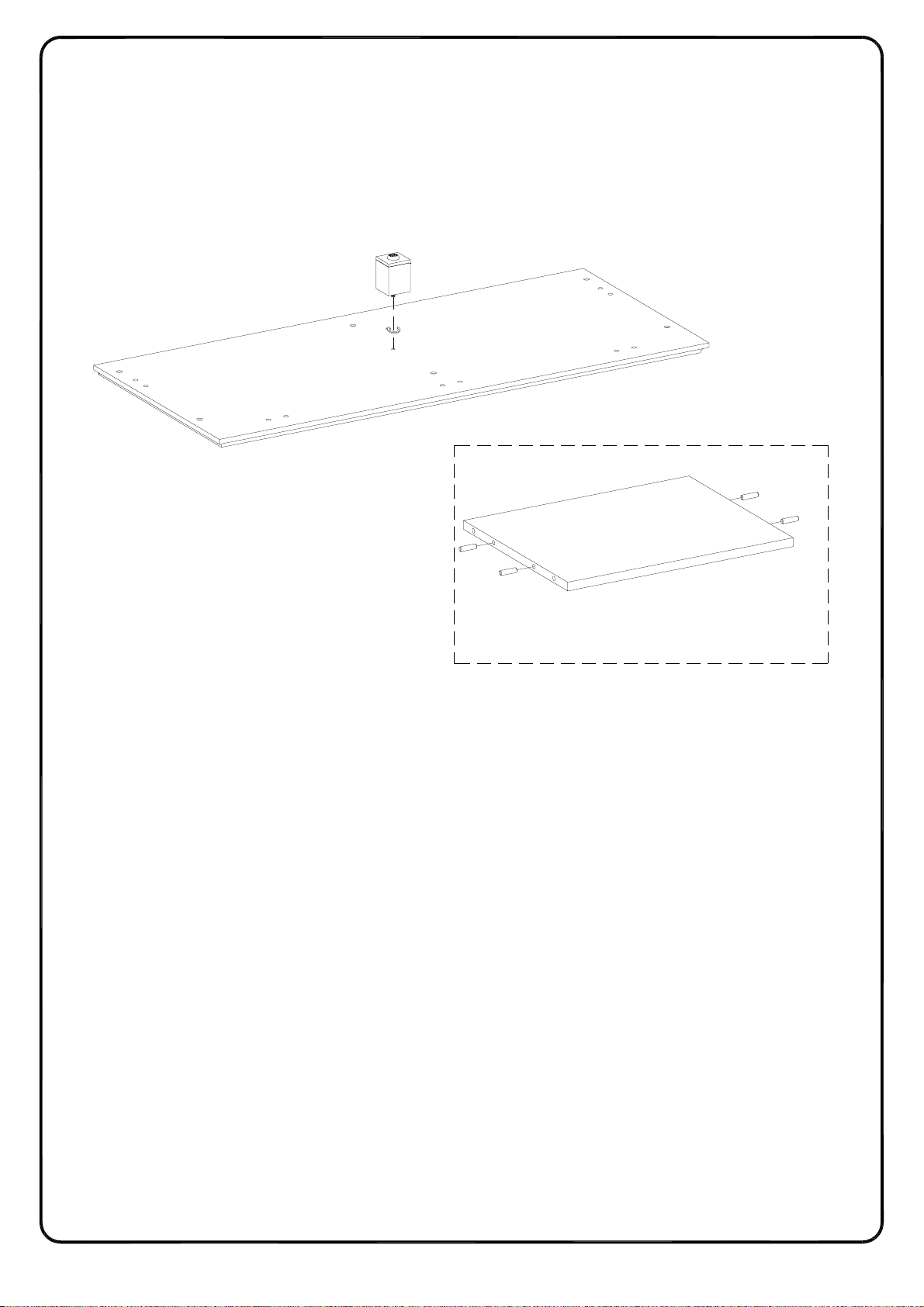

(EN)
Insertwoodendowel (A) intopart(9) ,andthensecurepart(15) intopart(2)as perdiagram.
(FR)
Insérezle goujonenbois(A) danslapièce(9) etfixezlaparte(15)dansla pièce(2)selon le
schéma.
(ESP)
Insertela clavija demadera (A)enla parte(9)yfijela parte(15) enlaparte(2) segúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in dasTeil(9) unddannbefestigenSiedasTeil(15)indas Teil (2)
gemäß derAbbildungein.

P.16
Copyright
2020
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 7
5
9
21 3
C
C
Finished edge
(EN)
Usingcamlock(C)securepart(9)topart(5)withPhilipsheadscrewdriverasper diagram.
(FR)
Enutilisantleverrou àcame(C),fixezlespièces(9) àla pièce(5)avecuntournevis cruciforme
conformémentau schéma.
(ESP)
Useelcierredeleva(C)para fijarlaparte(9) ala parte(5)conundestornilladorde cabeza
Philipscomosemuestraenel diagrama.
(DE)
BefestigenSie dasTeil(9) andasTeil(5) mitder Zylindermuttern(C)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

P.17
Copyright
2020
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 8
9
3
21 3
C
C
(EN)
Usingcamlock(C)securepart(9)topart(3)withPhilipsheadscrewdriverasper diagram.
(FR)
Enutilisantleverrou àcame(C),fixezlespièces(9) àla pièce(3)avecuntournevis cruciforme
conformémentau schéma.
(ESP)
Useelcierredeleva(C)para fijarlaparte(9) ala parte(3)conundestornilladorde cabeza
Philipscomosemuestraenel diagrama.
(DE)
BefestigenSie dasTeil(9) andasTeil(3) mitder Zylindermuttern(C)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

P.18
Copyright
2020
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 9
9
5
21 3
C
C
Finished edge
(EN)
Usingcamlock(C)securepart(9)topart(5)withPhilipsheadscrewdriverasper diagram.
(FR)
Enutilisantleverrou àcame(C),fixezlespièces(9) àla pièce(5)avecuntournevis cruciforme
conformémentau schéma.
(ESP)
Useelcierredeleva(C)para fijarlaparte(9) ala parte(5)conundestornilladorde cabeza
Philipscomosemuestraenel diagrama.
(DE)
BefestigenSie dasTeil(9) andasTeil(5) mitder Zylindermuttern(C)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

P.19
Copyright
2020
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 10
7
6
21 3
C
(EN)
Usingcamlock(C)securepart(6)topart(7)withPhilipsheadscrewdriverasper diagram.
(FR)
Enutilisantleverrou àcame(C),fixezlespièces(6) àla pièce(7)avecuntournevis cruciforme
conformémentau schéma.
(ESP)
Useelcierredeleva(C)para fijarlaparte(6) ala parte(7)conundestornilladorde cabeza
Philipscomosemuestraenel diagrama.
(DE)
BefestigenSie dasTeil(6) andasTeil(7) mitder Zylindermuttern(C)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

P.20
Copyright
2020
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 11
9
4
68
21 3
C
C
C
(EN)
Usingcamlock(C)securepart(6)topart(8),part(9) topart(4) withPhilipsheadscrewdriveras
per diagram.
(FR)
Utilisezleverrou àcame(C)pourfixerlapièce(6) àla pièce(8),etlapièce(9) àla pièce(4)
avecuntourneviscruciformeconformément au schéma.
(ESP)
Useelcierredeleva(C)para fijarlaparte(6) ala parte(8)yfijarlaparte(9) ala parte(4), con un
destornilladordecabezaPhilipscomosemuestra en eldiagrama.
(DE)
BefestigenSie dasTeil(6) andasTeil(8),unddasTeil(9) andasTeil(4),mitder Zylindermutter
(C)durchdenKreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.
