Walker Edison CDYM3F User manual

P.1
Revised 25/05/2022 (L)
CDYM3F
temN.°: Artikel# :
TM
CDYM3F
CDYM3F
CDYM3F
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.

Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
GeneralAssemblyGuidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
(EN)
21
Horizontal
byscrewadjustment In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment
P.2

P.3
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentrois sens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.

P.4
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera
alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.

P.5
Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.

Listade piezas
P.6
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
4
5
4
7
8
9
10
11
12
12
13
14
15
16
16
6
6

P.7
A
B
C
D
E
F
G
H
J
pcs
pcs
pcs
28 pcs
Wooden dowel
Ø8x30mm
Camlock
Ø15x11mm
Ø6x35mm Cambolt
16
16
Ø6x50mm 12
Screw
pcs
pc1
Ø30mm 16Sticker
M4 Hexkey
12 pcsShelfsupportpin
HardwareList Listedu matériel
Listedespièces
pcs
Europe hinge 4
pcsØ4x14mm 24
Screw
Chevilleenbois
Serrure àcame
Boulon àcame
Vis
Autocollant
Cléhexagonale
Goupille de supportd'étagère
CharnièreEurope
Clavijademadera
Cerradurade leva
Pernode leva
Tornillo
Pegatina
Llavehexagonal
Perno de soportedelestante
Bisagra de Europa
Holzdübel
Zylindermutter
Nockenschraube
Schraube
Aufkleber
Inbusschlüssel
Regalstützstift
Europa-Scharnier
Vis
Tornillo
Schraube
Ø8x5x16mm
Ø35mm
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.

LShapeBracket
Support en L
Soporteen L
L-Form-Klammer
Plasticwedge
Caleenplastique
Cuñadeplástico
Kunststoffkeil
P.8
L
M
N
pcs
pcsPlasticwedge 20
Screw
Ø3x17mm 20
P
Q
pcs28BoltM6x12mm
R
K
2pcsScrew
Ø4x12mm
2pcsScrew
Ø4x25mm
pcs
Ø4x22mm HandleBolt 2
HardwareList Listedu matériel
Listedespièces
Caleenplastique
Boulon
Boulon depoignée
Cuñadeplástico
Perno
Pernode la manija
Kunststoffkeil
Bolzen
Griffbolzen
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
pcs2Handle
Poignée
Mango
Griff
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
S
T
pcs10
pcs4

P.9
2pcsPlasticstrap
2pcsNut
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
U
V
W
Sangleen plastique
Écrou
Correaplástica
Tuerca
Kunststoffband
Mutter
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
Glue tube pcs2
Tubedecolle
Tubo de pegamento
KleberinTube

P.10
Step 1
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
10
1
A
A
A
A
B
B
B
B
B
B
B
B
(EN)
Insert wooden dowel (A) into part (10), secure Cam bolt (B) into part (1) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (10), puis fixez le boulon à came (B) dans la
pièce (1) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (10), luego fije el perno de leva (B) en la parte
(1) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (10) ein, dann befestigen Sie die
Nockenschraube (B) in das Teil (1) mit dem Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.

P.11
Step 2
Copyright 2021by Walker Edison Furniture Co., LLC. All rightsreserved.
4
4
5
7
A
A
A
A
A
A
A
A
A
A
A
A
(EN)

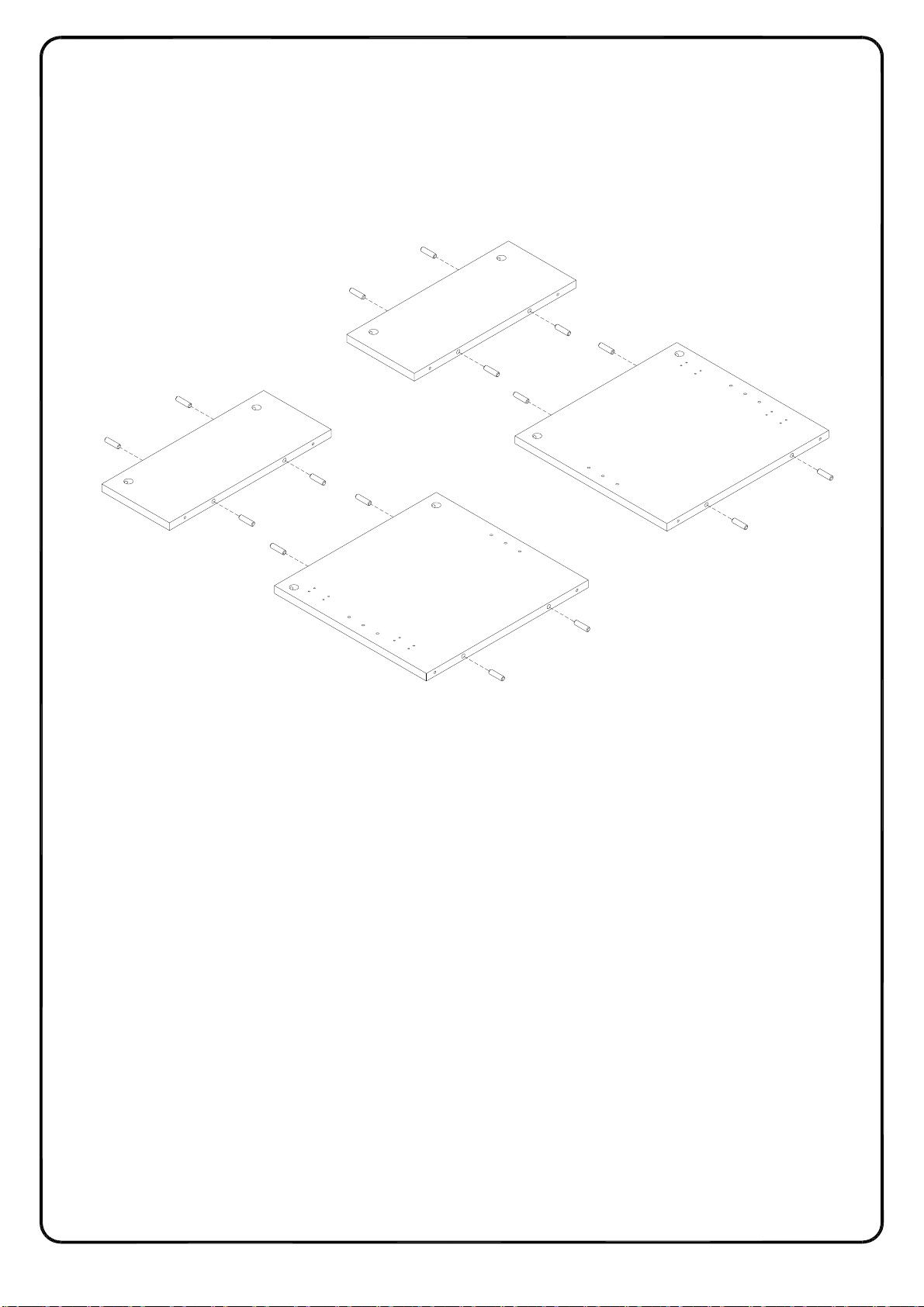

Insert wooden dowel (A) into part (4,5,7) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (4,5,7) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (4,5,7) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (4,5,7) gemäß der Abbildung ein.

Step 3
P.12
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
A
A
A
A
A
A
A
A
B
B
B
B
3
8
(EN)
Insert wooden dowel (A) into part (3,8), secure Cam bolt (B) into part (3,8) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (3,8), puis fixez le boulon à came (B) dans la
pièce (3,8) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (3,8), luego fije el perno de leva (B) en la parte
(3,8) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (3,8) ein, dann befestigen Sie die Nockenschraube
(B) in das Teil (3,8) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 4
P.13
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
Finishededge
10
4
4
E
E
E
E
F
(EN)
Attach part (4) to part (10), using Screw (E) secure part (4) to part (10) with Hex key (F) as
per diagram.
(FR)
Fixez la pièce (4) à la pièce (10), puis utilisez la vis (E) pour fixer la pièce (4) à la pièce (10)
avec la clé hexagonale (F) selon le schéma.
(ESP)
Fije la parte (4) a la parte (10), luego use el tornillo (E) para fijar la parte (4) a la parte (10)
con la llave hexagonal (F) según el diagrama.
(DE)
Befestigen Sie das Teil (4) an das Teil (10), und befestigen Sie dann das Teil (4) an das Teil
(10) mit der Schraube (E) durch den Inbusschlüssel (F) gemäß der Abbildung.

Step 5
P.14
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
10
B
B
B
B
(EN)

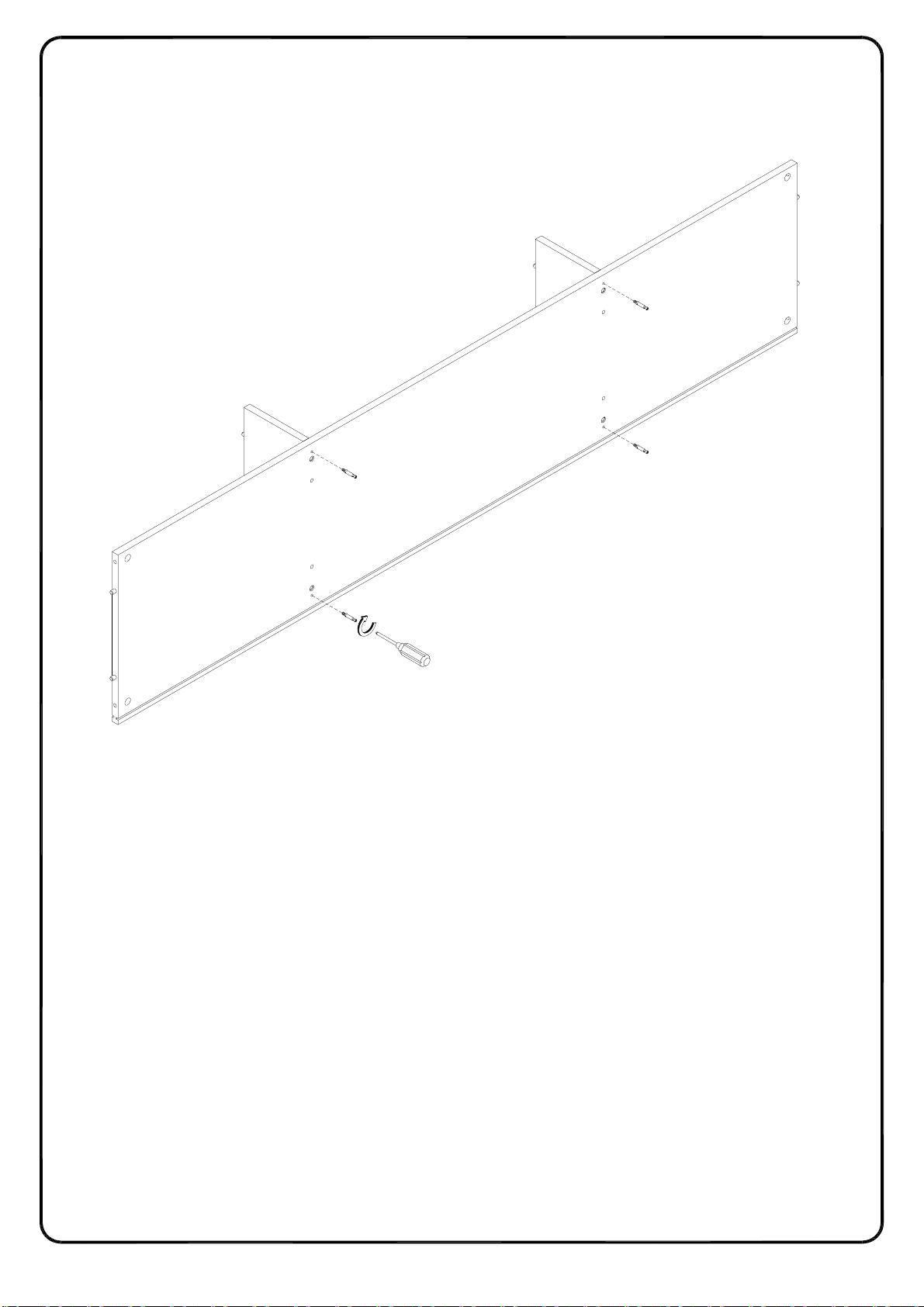

Secure Cam bolt (B) into part (10) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) dans la pièce (10) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Asegure el perno de leva (B) en la parte (10) con un destornillador de cabeza Philips como
se muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) in das Teil (10) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 6
P.15
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
10
3
5
C
CC
C
(EN)

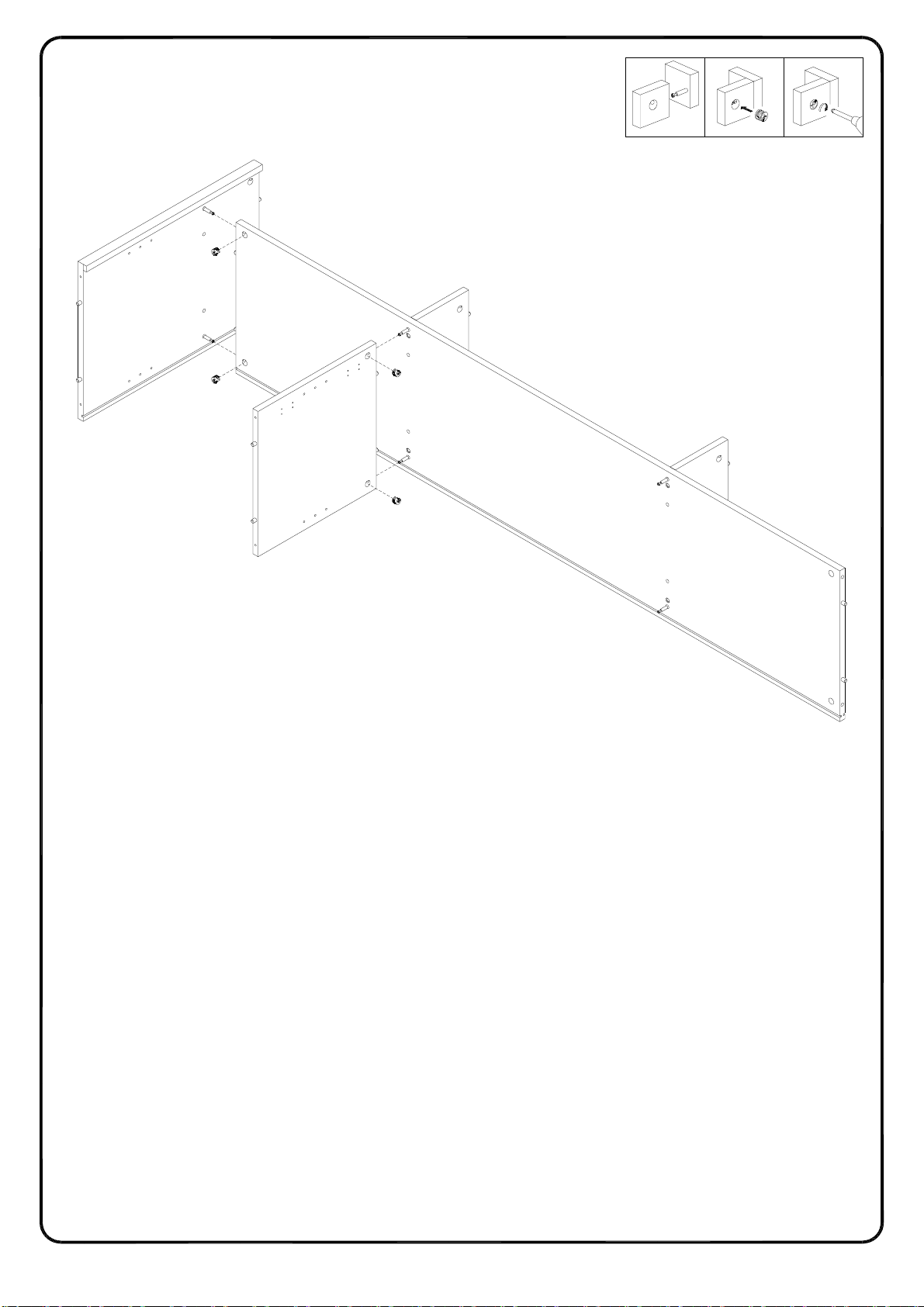

Attach part (3,5) to part (10), using Cam lock (C) secure part (3,5) to part (10) with Philips
head screwdriver as per diagram.
(FR)
Fixez la pièce (3,5) à la pièce (10); en utilisant le serrure à came (C) fixez la pièce (3,5) à la
pièce (10) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (3,5) a la parte (10), luego use el cierre de leva (C) para fijar la parte (3,5) a la
parte (10) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (3,5) an das Teil (10), und sichern Sie das Teil (3,5) an das Teil (10)
mit der Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der
Abbildung.

Step 7
P.16
Copyright 2021by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
7
8
C
C
C
C
10
(EN)
Attach part (7,8) to part (10), using Cam lock (C) secure part (7,8) to part (10) with Philips
head screwdriver as per diagram.
(FR)
Fixez la pièce (7,8) à la pièce (10); en utilisant le serrure à came (C) fixez la pièce (7,8) à la
pièce (10) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (7,8) a la parte (10), luego use el cierre de leva (C) para apretar la parte (7,8) a
la parte (10) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (7,8) an das Teil (10), und sichern Sie das Teil (7,8) an das Teil (10)
mit der Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der
Abbildung.

Step 8
P.17
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
8
3
10
11
(EN)
Place part (11) as per diagram.
(FR)
Placez la pièce (11) conformément au schéma.
(ESP)
Ponga la parte (11) según el diagrama.
(DE)
Platzieren Sie das Teil (11) gemäß der Abbildung.

Step 9
P.18
Copyright 2021by Walker Edison Furniture Co., LLC. All rightsreserved.
8
3
5
7
2
E
E
E
E
E
E
E
E
F
(EN)
Attach part (2) to part (3,5,7,8), using Screw (E) secure part (2) to part (3,5,7,8) with Hex key
(F) as per diagram.
(FR)
Fixez la pièce (2) à la pièce (3,5,7,8), puis utilisez la vis (E) pour fixer la pièce (2) à la pièce
(3,5,7,8) avec la clé hexagonale (F) selon le schéma.
(ESP)
Fije la parte (2) a la parte (3,5,7,8), luego use el tornillo (E) para fijar la parte (2) a la parte
(3,5,7,8) con la llave hexagonal (F) según el diagrama.
(DE)
Befestigen Sie das Teil (2) an das Teil (3,5,7,8), und befestigen Sie dann das Teil (2) an das
Teil (3,5,7,8) mit der Schraube (E) durch den Inbusschlüssel (F) gemäß der Abbildung.

Step 10
P.19
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
X2
16
6
Q
Q
Q
Q
P
P
P
P
F
Q
R
R
P
PP
(EN)
Using Bolt (P) attach Plastic Wedge (Q) to part (6,16), and using Bolt (P) attach L Shape
Bracket ( R) to part (6) with Hex key (F) as per diagram.
(FR)
A l'aide du boulon (P), fixez la cale en plastique (Q) à la pièce (6,16); utilisez le boulon (P)
pour fixer le support en forme de L (R) à la pièce (6) avec la clé hexagonale (F) conformément
au schéma.
(ESP)
Usando el perno (P) fije la cuña de plástico (Q) a la parte (6,16), y usando el perno (P) fije el
soporte en forma de L ( R) a la parte (6) con la llave hexagonal (F) según el diagrama.
(DE)
Befestigen Sie den Kunststoffkeil (Q) ans Teil (6,16) mit dem Bolzen (P); befestigen Sie die L-
förmige Halterung (R) an das Teil (6) mit dem Bolzen (P) durch den Inbusschlüssel (F) gemäß
der Abbildung.

Step 11
P.20
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
16
16
6
6
P
P
R
R
P
FP
R
R
(EN)
Using Bolt (P) attach L Shape Bracket ( R) on part (6) to part (16) with Hex key (F) as per
diagram.
(FR)
utilisez le boulon (P) pour fixer le support en forme de L (R) sur la pièce (6) à la pièce (16)
avec la clé hexagonale (F) conformément au schéma.
(ESP)
Use el perno (P) para fijar el soporte en forma de L (R) de la parte (6) a la parte (16) con la
llave hexagonal (F) según el diagrama.
(DE)
Befestigen Sie die L-förmige Halterung (R) auf dem Teil (6) an das Teil (16) mit dem Bolzen
(P) durch den Inbusschlüssel (F) gemäß der Abbildung.
