Walker Edison W70FPSC User manual

P.1
Copyright
201
8by Walker Edison Furniture Co., LLC. All rightsreserved.
Revised 09/09/2022 (R)
ÍtemN.°: Artikel# :
W70FPSC W70FPSC
W70FPSC W70FPSC
TM

.2
General Assembly Guidelines
I. Ensure that all parts and hardware are available before beginning assembly.
II. Follow each step carefully to ensure the proper assembly of this product.
III. Two people are recommended for ease in the assembly of this product.
IV. The three main types of hardware used to assemble this product are: wood
dowels, screws and bolts.
V. The provided glue is to secure wood dowels in place. When first inserting dowels,
locate the appropriate hole for the dowel, place a small amount of glue in the hole
and insert the dowel. Wipe away excess glue immediately.
In future assembly steps when dowels are necessary to attach assembly parts
together, place a small amount of glue on the end of the dowel before attaching
parts together. Wipe away excess glue immediately.
VI. A hillips head screwdriver is required for the assembly of this product.
VII. ower tools should not be used to assemble this product.
. Concealed hinges are three-way adjustable.
Copyright
©
2018 by Walker Edison Furniture Co., LLC. All rights reserved.
VIII. Drill may be needed for securing product to wall.
(EN)
21
Horizontal
by screw adjustment
In-and-Out
by loosening the hinge-arm
mounting screw or via cam
adjustment
Vertical
Via slots in the mounting
plate or via cam adjustment

.3

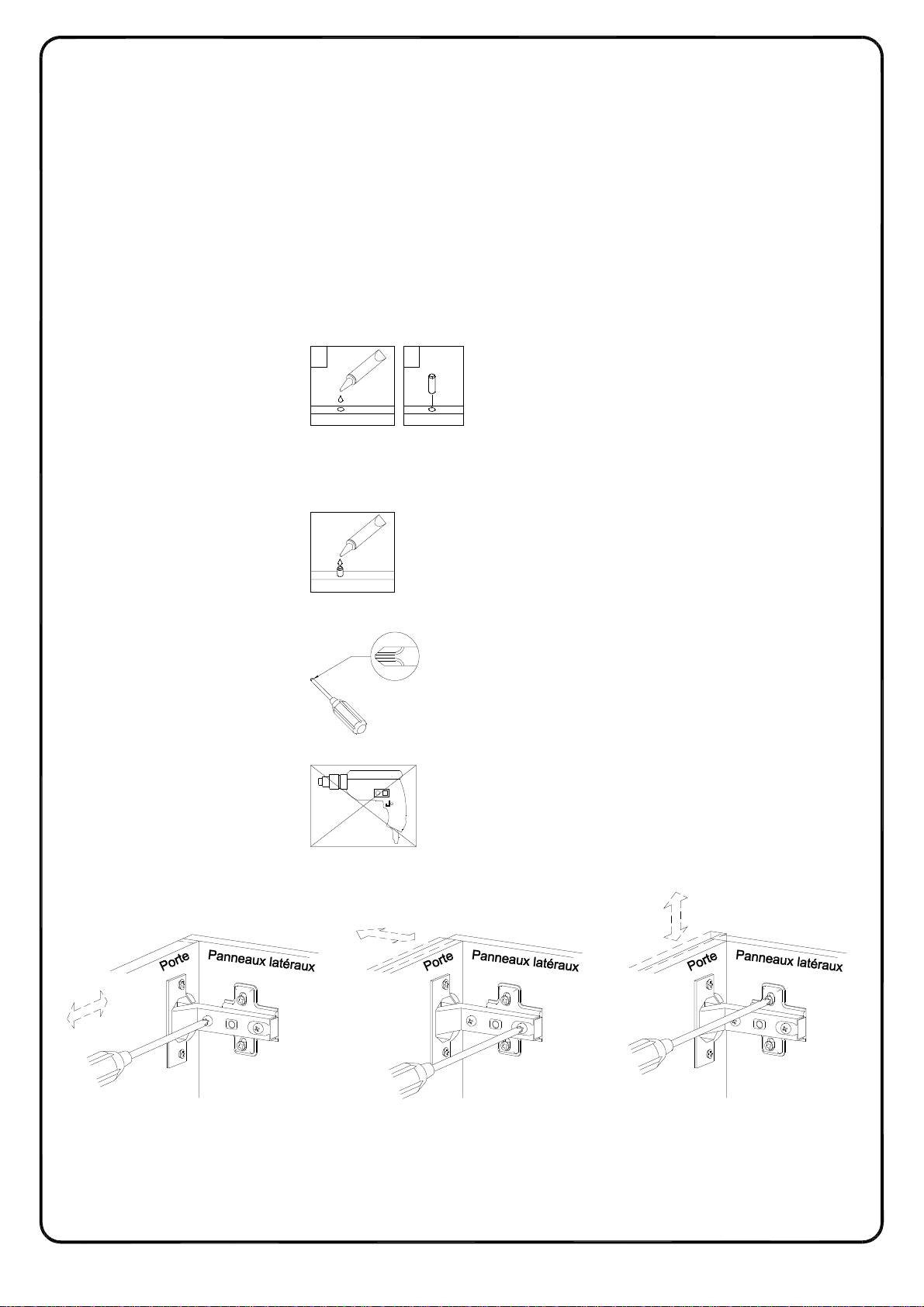

Instructionsdemontageg nrales
I. Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III. Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV. Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V. La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI. Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
. Lescharnièresdissimul essontr glablesentroissens.
Copyright
©
2018 by Walker Edison Furniture Co., LLC. All rights reserved.
VIII. Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame

.4
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III. Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV. Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V. Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI. Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
. Lasbisagrasocultassonajustablesentres formas.
Copyright
©
2018 by Walker Edison Furniture Co., LLC. All rights reserved.
VIII. Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ES)
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva

.5
Allgemeine Montagerichtlinien
I. AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III. EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV. DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V. Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI. Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
. DieverdecktenScharnieresind indreiRichtungenverstellbar.
Copyright
©
2018 by Walker Edison Furniture Co., LLC. All rights reserved.
VIII. Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung

1
15
2
4
3
6
7
8
9
12
11
13
5
10
11
12
15
16
16
13
14
14
Lista de piezas
.6
Copyright
©
2018 by Walker Edison Furniture Co., LLC. All rights reserved.

8pcs Ø3x17mm Screw
8pcs
Shelf support pin
Vis
Goupille de support d'étagère
Tornillo
erno de soporte del estante
Schraube
Regalstützstift

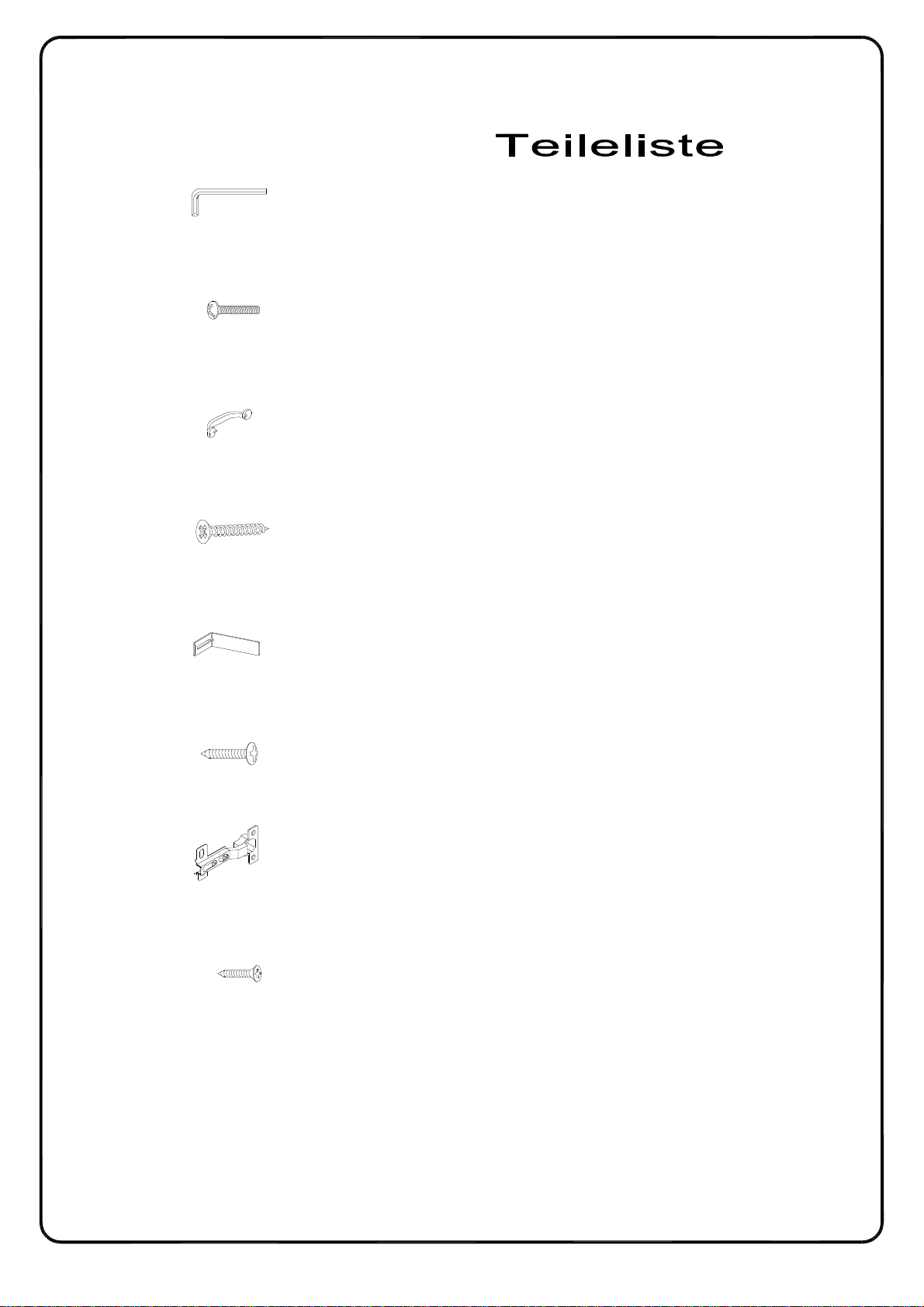

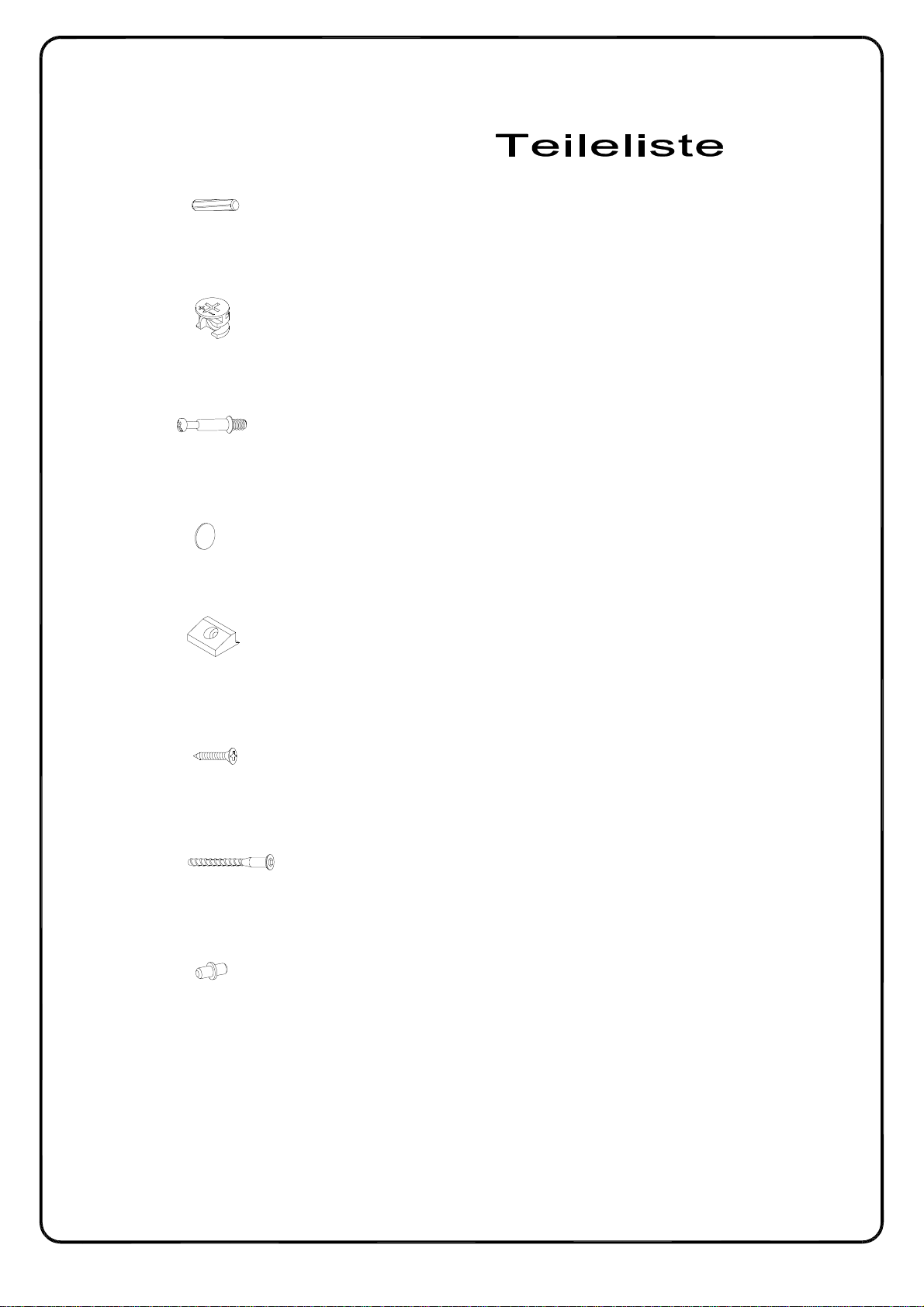

Hardware List Liste du matériel
Liste des pièces
Copyright
©
2018
by Walker Edison Furniture Co., LLC. All rights reserved.
A
B
C
D
E
F
G
H
pcs
pcs
34 pcs
Wooden dowel
Ø8x30mm
Cam lock
Ø15x11mm
Ø6x35mm Cam bolt
24
24
pcs
Ø30mm 24
Sticker
lastic wedge 8pcs
.7
Cheville en bois
Serrure à came
Boulon à came
Autocollant
Cale en plastique
Clavija de madera
Cerradura de leva
erno de leva
egatina
Cuña de plástico
Holzdübel
Zylindermutter
Nockenschraube
Aufkleber
Kunststoffkeil
Ø6x50mm 6 pcs
Screw
Vis
Tornillo
Schraube
Ø8X5x16mm

Hardware List Liste du matériel
Liste des pièces
Copyright
©
2018
by Walker Edison Furniture Co., LLC. All rights reserved.
J
K
L
M
N
Q
R
pc
1M4 Hex key
Ø4x32mm 8 pcs Screw
4Europe hinge pcs
16 pcs
Screw
.8
Clé hexagonale
Vis
Llave hexagonal
Tornillo
Inbusschlüssel
Schraube
Charnière Europe
Bisagra de Europa
Europa-Scharnier
Ø3x15mm
Vis
Tornillo
Schraube
pcs
4
Ø5/32''x25mm Bolt
Boulon
erno
Bolzen
pcs
2
Handle
90x50x20x2mm 2 pcs L shape bracket
Ø4x12mm 4 pcs Screw
Vis
Tornillo
Schraube
oignée
Mango
Griff
Support en L
Soporte en forma de L
L-förmige Halterung
Ø35mm

HardwareList Listedu mat riel
Listedespièces
Copyright
©
2018
by Walker Edison Furniture Co., LLC. All rightsreserved.
T
S
1pc
FireplaceInsert
P.9
Gluetube pc
1
Tubedecolle
Tubo depegamento
KleberinTube
Insertde chemin e
Insertodelachimenea
Kamineinsatz
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
F18V66L

.10
Copyright
©
2018
by Walker Edison Furniture Co., LLC. All rights reserved.
Step 1
C
C
C
CC
C
C
A
A
A
A
A
A
A
A
1
2
11
11
(EN)
Insert Cam bolt (C) into part (1), insert wooden dowel (A) into part (2,11).
(FR)
Insérez le boulon à came (C) à la pièce (1). Insérez la cheville en bois (A) dans les pièces
(2,11).
(ES)
Inserte el perno de leva (C) en la parte (1). Inserte la clavija de madera (A) en las partes
(2,11).
(DE)
Stecken Sie die Nockenschraube (C) in das Teil (1) ein, und stecken Sie den Holzdübel (A) in
die Teile (2,11) ein.

.11
Copyright
©
2018
by Walker Edison Furniture Co., LLC. All rights reserved.

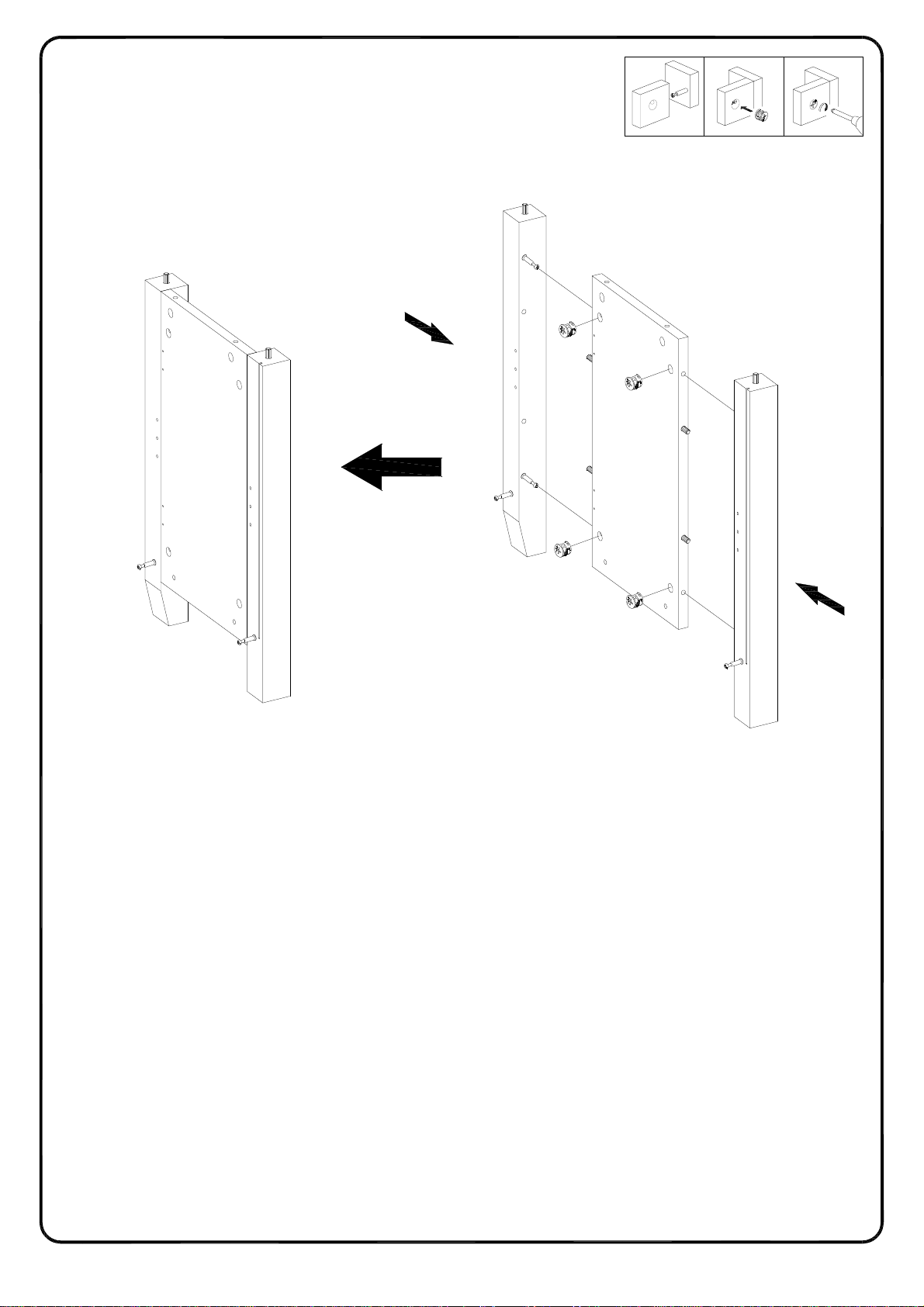

Step 2
AAAA
C
C
C
C
CC
C
C
C
C
C
C
C
C
C
14
14
10
9
8
7
(EN)
Insert wooden dowel (A) and secure cam bolt (C) with screwdriver into part (7,8,9,10).
Attach cam bolt (C) into part (14) .
(FR)
Insérez la cheville en bois (A) et puis fixez le boulon à came (C) dans les pièces (7,8,9,10) avec
un tournevis .
Insérez le boulon à came (C) dans la pièce (14).
(ES)
Inserte la clavija de madera (A) y fije el perno de leva (C) en las partes (7,8,9,10) con un
destornillador.
Fije el perno de leva (C) en la parte (14).
(DE)
Stecken Sie den Holzdübel (A) ein und befestigen Sie die Nockenschraube (C) in die Teile
(7,8,9,10) durch den Schraubendreher.
Befestigen Sie die Nockenschraube (C) an das Teil (14).

Step 3
.12
Copyright
©
2018
by Walker Edison Furniture Co., LLC. All rights reserved.
4
3
6
5
A
A
A
A
A
A
A
A
A
A
(EN)
Insert wooden dowel (A) into parts (4,5,6,3).
(FR)
Insérez les chevilles en bois (A) dans les pièces (4,5,6,3).
(ES)
Inserte la clavija de madera (A) en las partes (4,5,6,3).
(DE)
Stecken Sie die Holzdübel (A) in die Teile (4,5,6,3) ein.

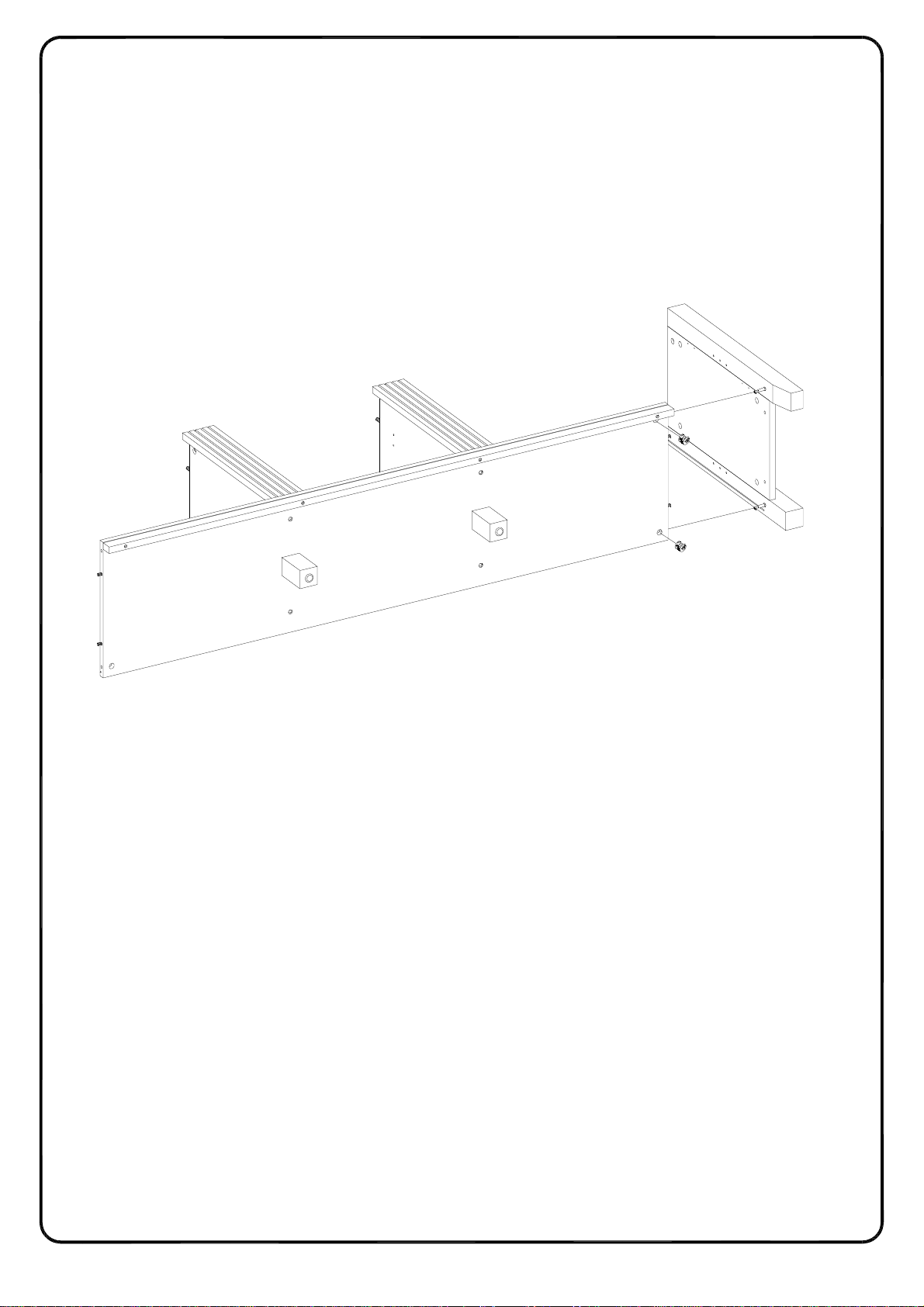

Step 4
.13
Copyright
©
2018
by Walker Edison Furniture Co., LLC. All rights reserved.
21 3
33
8
7
7
8
B
B
B
B
(EN)

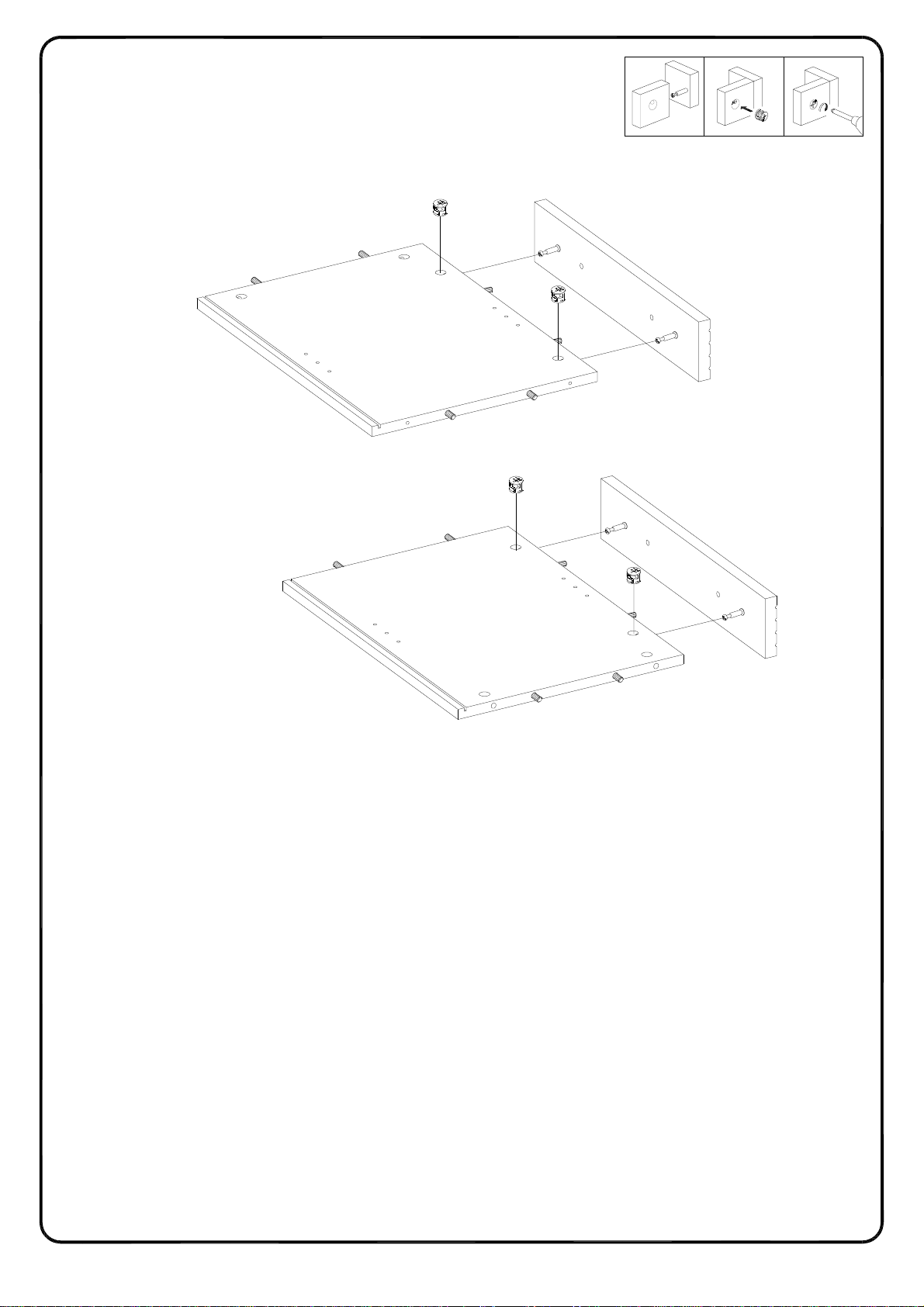

Attach part(7,3,8) by using cam lock (B).
(FR)
Fixez les pièces (7,3,8) en utilisant le verrou à came (B).
(ES)
Fije las partes (7,3,8) con el cierre de leva (B).
(DE)
Befestigen Sie die Teile (7,3,8) mit der Zylindermutter (B).

.14
Copyright
©
2018
by Walker Edison Furniture Co., LLC. All rights reserved.
Step 5 21 3
9
10
4
4
9
10
B
B
B
B
(EN)
Attach part (10,4,9) by using cam lock (B).
(FR)
Fixez les pièces (10,4,9) en utilisant le verrou à came (B).
(ES)
Fije las partes (10,4,9) con el cierre de leva (B).
(DE)
Befestigen Sie die Teile (10,4,9) mit der Zylindermutter (B).

.15
Copyright
©
2018
by Walker Edison Furniture Co., LLC. All rights reserved.
Step 6
2
M
M
M
M
11
(EN)
Secure panel (2) to part(11) by using screw (M) with screwdriver.
(FR)
Fixez le panneau (2) à la pièce (11) en utilisant la vis (M) avec un tournevis.
(ES)
Fije el panel (2) a la parte (11) usando el tornillo (M) con un destornillador.
(DE)
Befestigen Sie die latte (2) an das Teil (11) mit der Schraube (M) durch den Schraubendreher.

.16
Copyright
©
2018
by Walker Edison Furniture Co., LLC. All rights reserved.
Step 7
2
15
15
G
G
J
(EN)
Attach part (15) to part (2) by using bolt (G) with hex key (J).
(FR)
Fixez la pièce (15) à la pièce (2) utilisant le boulon (G) avec la clé hexagonale (J).
(ES)
Fije la parte (15) a la parte (2) usando el perno (G) con llave hexagonal (J).
(DE)
Befestigen Sie das Teil (15) an das Teil (2) mit dem Bolzen (G) durch den Inbusschlüssel (J).

.17
Copyright
©
2018
by Walker Edison Furniture Co., LLC. All rights reserved.
Step 8
5
6
14
14
B
B
B
B
21 3
(EN)
Insert art(5,6) into part(14) by using cam lock(B) to secure it.
(FR)
Insérez les pièces (5,6) dans la pièce (14) à l'aide du verrou à came (B) et fixez-la.
(ES)
Inserte las partes (5,6) en la parte (14) utilizando el cierre de leva (B) y asegúrelo.
(DE)
Setzen Sie das Teil (5,6) mit der Zylindermutter (B) in das Teil (14) ein, um es zu sichern.

.18
Copyright
©
2018
by Walker Edison Furniture Co., LLC. All rights reserved.
Step 9
2
6
5
G
G
G
G
J
(EN)
Attach part (2) to part (5,6) using bolt (G) with hex key (J).
(FR)
Fixez la pièce (2) aux pièces (5,6) en utilisant le boulon (G) avec la clé hexagonale (J).
(ES)
Fije la parte (2) a las partes (5,6) usando el perno (G) con llave hexagonal (J).
(DE)
Befestigen Sie das Teil (2) an die Teile (5,6) mit dem Bolzen (G) durch den Inbusschlüssel (J).

.19
Copyright
©
2018
by Walker Edison Furniture Co., LLC. All rights reserved.
Step 10
2
4
B
B
9
10
(EN)
Attach part (9,10 ) into part (2) and secure cam lock (B) to part (2) to lock it.
(FR)
Fixez les pièces (9,10) à la pièce (2), et puis fixez le verrou de came (B) à la pièce (2) pour le
verrouiller.
(ES)
Fije las partes (9,10) a la parte (2), y luego fije el cierre de leva (B) a la parte (2) para
bloquearlo.
(DE)
Befestigen Sie das Teil (9,10) an Teil (2) und befestigen Sie die Zylindermutter (B) an das Teil
(2), um sie zu verriegeln.
5
6

.20
Copyright
©
2018
by Walker Edison Furniture Co., LLC. All rights reserved.
Step 11 21 3
2
3
7
8
(EN)
Attach part (7,8) into part (2) and secure cam lock (B) to part (2) to lock it.
(FR)
Fixez les pièces (7,8) à la pièce (2), et puis fixez le verrou de came (B) à la pièce (2) pour le
verrouiller.
(ES)
Fije las partes (7,8) a la parte(2), y luego fije el cierre de leva (B) a la parte (2) para bloquearlo.
(DE)
Befestigen Sie das Teil (7,8) an das Teil (2), und befestigen Sie die Zylindermutter (B) an das
Teil (2), um sie zu verriegeln.
5
6
B
B
