Walker Edison OWF54CFP User manual

P.1
Revised 04/04/2022 (I)
OWF54CFP
temN.°: Artikel# :
TM
OWF54CFP
OWF54CFP
OWF54CFP
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
1 页

Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
GeneralAssemblyGuidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
(EN)
21
Horizontal
byscrewadjustment
In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment
P.2
2 页

P.3
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentrois sens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis
int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
3 页

P.4
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Horizontal
medianteelajustedeltornillo
Haciaadentrooafuera
alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
4 页

P.5
Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung
Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
5 页

Listade piezas
P.6
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
45 6
7
8
910 11
13
14
15
18
16
17
12
12 12
12
12
6 页

P.7
A
B
C
D
E
F
G
H
pcs
pcs
14 pcs
Wooden dowel
8x30mm
Camlock15x11mm
6x35mm Cambolt
12
24
pcs30mm 24Sticker
HardwareList Listedu matériel
Listedespièces
pcs
Europe hinge 4
pcs4x14mm 24
Screw
Chevilleenbois
Serrure àcame
Boulon àcame
Autocollant
CharnièreEurope
Clavijademadera
Cerradurade leva
Pernode leva
Pegatina
Bisagra de Europa
Holzdübel
Zylindermutter
Nockenschraube
Aufkleber
Europa-Scharnier
Vis
Tornillo
Schraube
26mm
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
pcs
Camlock
15x9mm 12
Serrure àcame
Cerradurade leva
Zylindermutter
4pcsWooden dowel6x30mm
Chevilleenbois
Clavijademadera
Holzdübel
1 页

P.8
J
L
M
N
Ø6x50mm Screw
pc1M4 HexkeyP
Q
pcs20BoltM6x12mm
R
8pcsShelfsupportpinK
4pcsScrew
Ø4x12mm
pcs
Ø4x22mm HandleBolt 4
HardwareList Listedu matériel
Listedespièces
Vis
Cléhexagonale
Boulon
Goupille de supportd'étagère
Boulon depoignée
Tornillo
Llavehexagonal
Perno
Perno de soportedelestante
Pernode la manija
Schraube
Inbusschlüssel
Bolzen
Regalstützstift
Griffbolzen
Vis
Tornillo
Schraube
pcs2Handle
Poignée
Mango
Griff
Ø8x5x16mm
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
Lshapebracket
Support en L
Soporte en formade L
L-förmige Halterung
2pcs
16 pcs
8 页

F18V66L FireplaceInsert
Insertion pourle foyer
Insertodechimenea
Kamineinsatz
P.9
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
S
T
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
Glue tube pc1
Tubedecolle
Tubo de pegamento
KleberinTube
pc1U
pcsØ4x38mm 3Screw
Vis
Tornillo
Schraube
9 页

P.10
Step 1
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
1
7
C
CCCC
C
C
C
CC
C
C
C
A
A
(EN)
Insertwoodendowel (A) intopart(7),thensecure Cambolt(C)intopart(1) withPhilips head
screwdriver asperdiagram.
(FR)
Insérezla chevilleenbois(A) danslapièce(7)，puisfixezleboulon àcame(C)dans lapièce
(1) avecuntourneviscruciformeconformément au schéma.
(ESP)
Insertela clavija demadera (A)enla parte(7),luegofije el pernodeleva(C)en laparte(1)
conundestornillador decabezaPhilipssegúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in dasTeil(7) ein,dannbefestigenSiedieNockenschraube (C)
insTeil(1)mitdemKreuzschlitzschraubendrehervonPhilipsgemäß derAbbildung.
10 页

P.11
Step 2
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
7
1
S
S
S
(EN)
UsingScrew(S) attachPart(7) toPart(1) withPhilipsheadscrewdriver asperdiagram.
(FR)
Enutilisantlavis(S),fixezlapièce(7) àla pièce(1)avecuntourneviscruciforme
conformémentau schéma.
(ESP)
Useeltornillo(S) para fijarlaparte(7) ala parte(1)conundestornilladordecabezaPhilips
segúneldiagrama.
(DE)
BefestigenSie dasTeil(7) andasTeil(1) mitder Schraube (S)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.
11 页

Step 3
P.12
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
18
6
8
C
C
C
C
C
C
A
A
A
A
A
A
A
A
A
A
A
A
C
C
15

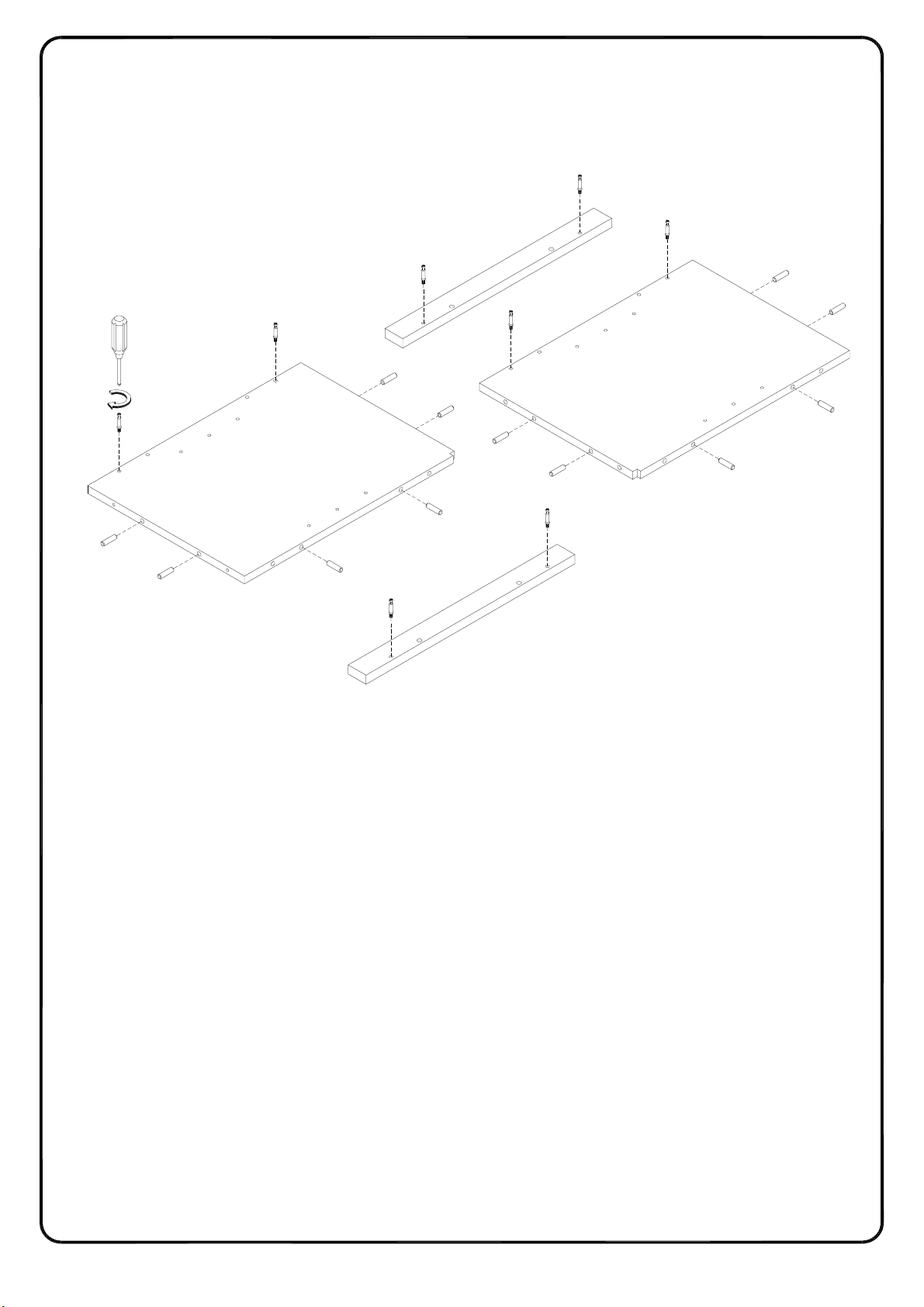

(EN)
Insertwoodendowel (A) intopart(6,8),thensecure Cambolt(C)intopart (6,8,15,18)with
Philipsheadscrewdriverasper diagram.
(FR)
Insérezla chevilleenbois(A) danslapièce(6,8)，puisfixezleboulon àcame(C)dans la
pièce(6,8,15,18) avecuntourneviscruciformeconformément au schéma.
(ESP)
Insertela clavija demadera (A)enla parte(6,8),luegofijeelpernodeleva(C)en laparte
(6,8,15,18) conundestornillador decabezaPhilips segúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in dasTeil(6,8) ein,dannbefestigen SiedieNockenschraube
(C)in dasTeil(6,8,15,18) mitdemKreuzschlitzschraubendreher vonPhilips gemäß der
Abbildung.
12 页

Step 4
P.13
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
5
9
B
B
B
B

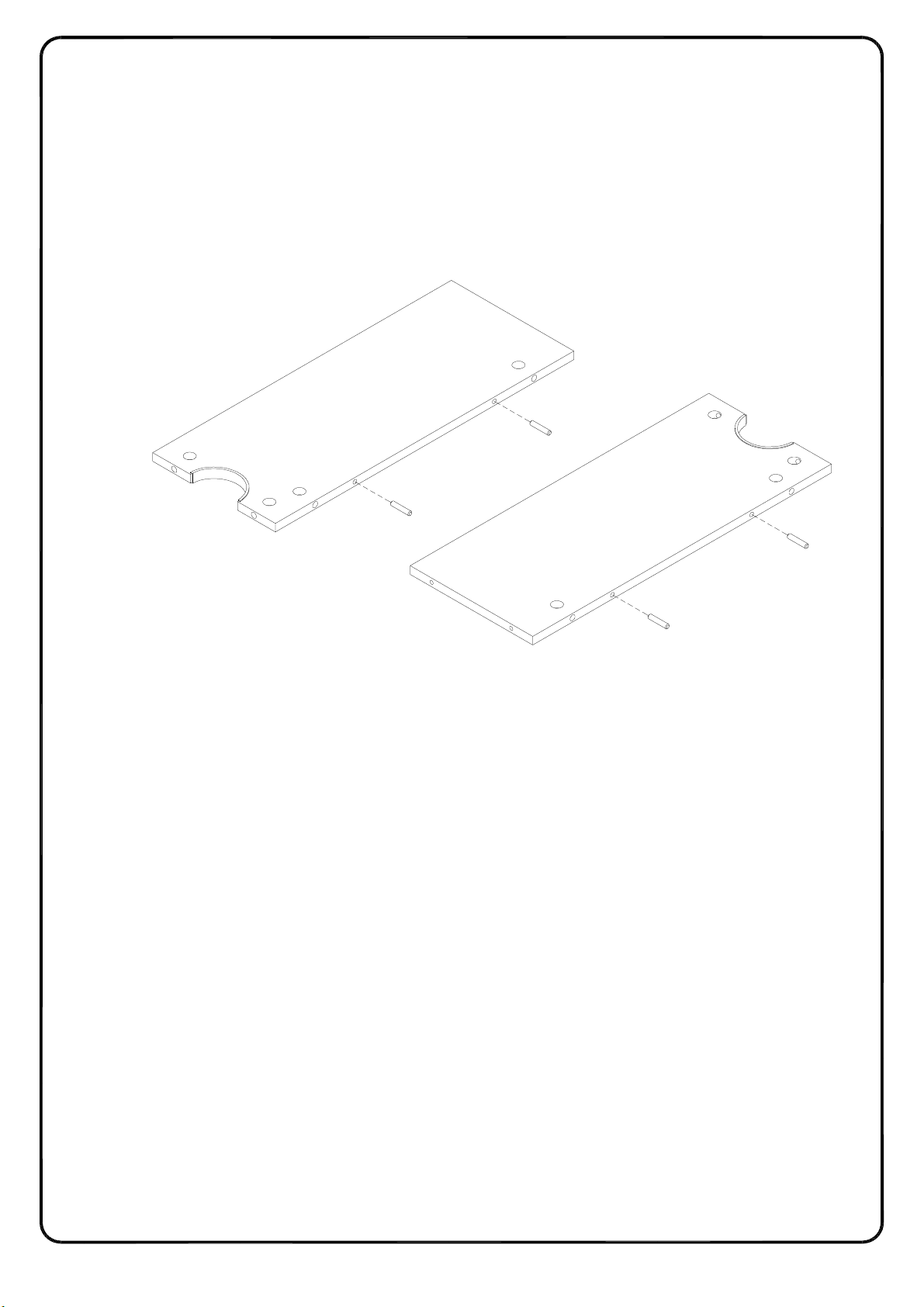

(EN)
Insertwoodendowel (B) intopart(5,9) as perdiagram.
(FR)
Insérezla chevilleenbois(B) danslapièce(5,9) selon leschéma.
(ESP)
Insertela clavija demadera (B)enla parte(5,9)segúneldiagrama.
(DE)
SteckenSiedenHolzdübel (B) in dasTeil(5,9) gemäß derAbbildung ein.
13 页

Step 5
P.14
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
E
E
E
E
6
5
9
8
21 3

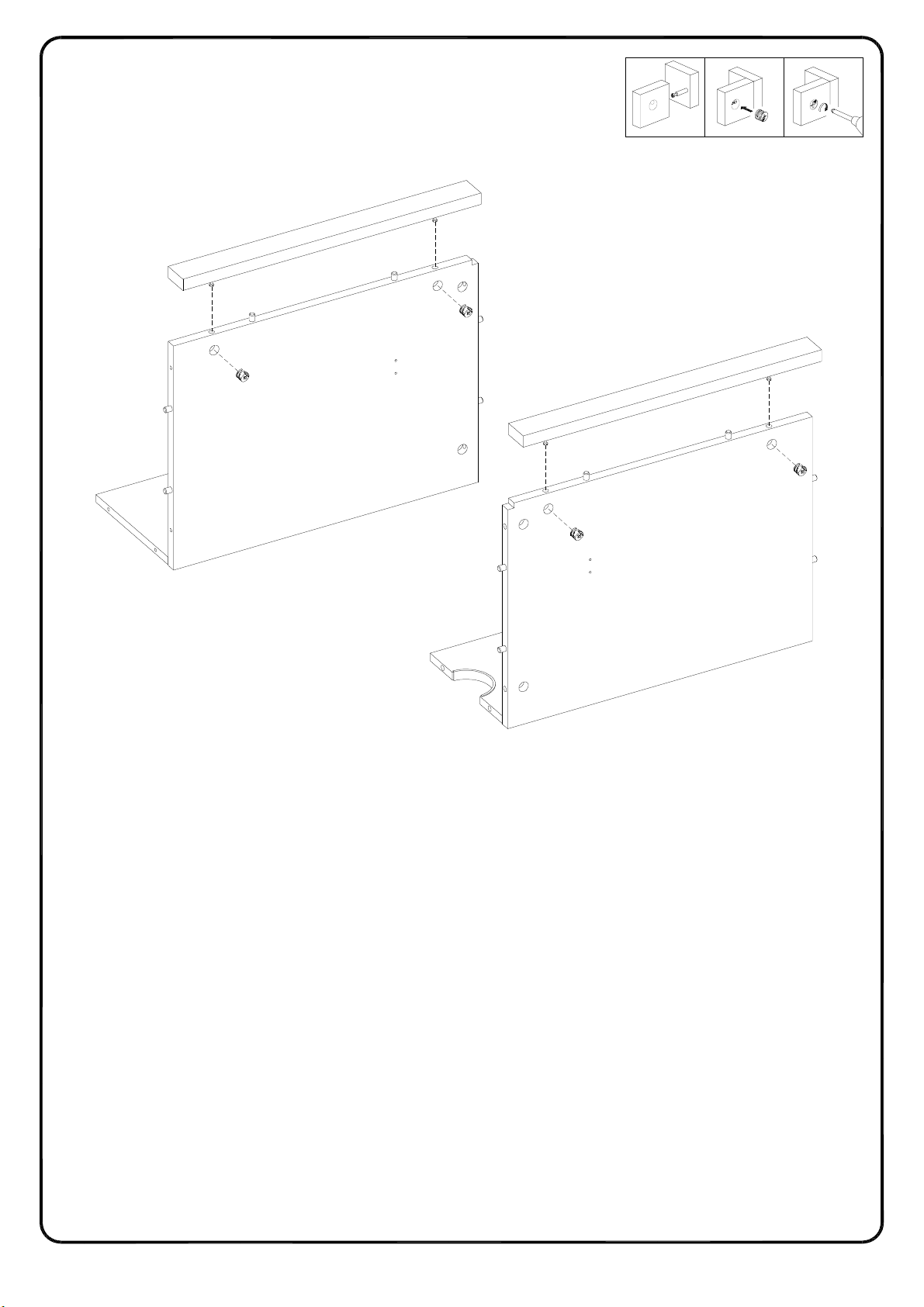

(EN)
Attachpart(5) topart(6),part(9) topart(8), then using Camlock(E) secure part(5) topart
(6),part(9) topart(8) withPhilipsheadscrewdriver asperdiagram.
(FR)
Fixezla pièce(5) àlapièce(6) etfixezlapièce(9) àla pièce(8),puisenutilisantle serrure à
came(E)fixezlapièce(5) àla pièce(6) etfixezlapièce(9) àla pièce(8)avecun tournevis
cruciformeconformémentau schéma.
(ESP)
Coloquela parte(5)alaparte(6) ycoloquela parte(9)alaparte(8) ,luego useelcierrede
leva(E) para fijarlaparte(5) ala parte(6)yfijarlaparte(9) ala parte(8)con un
destornilladordecabezaPhilipssegúneldiagrama.
(DE)
BefestigenSie dasTeil(5) andasTeil(6) undbefestigenSie dasTeil(9) an das Teil (8), und
befestigenSie danndasTeil(5)andasTeil(6)undbefestigenSiedasTeil(9)an das Teil (8)
mitder Zylindermutter(E)durchdenKopfschraubendrehervonPhilips gemäß derAbbildung.
14 页

Step 6
P.15
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
15
6
18
8
D
D
D
D
21 3
(EN)
Attachpart(15)topart(6),part(18) topart(8),thenuseCamlock(D)securepart (15)topart
(6),part(18)topart(8)withPhilipsheadscrewdriverasper diagram.
(FR)
Fixezla pièce(15) àla pièce(6)etfixezla pièce(18) àla pièce(8),puisenutilisantleserrure
àcame(D)serrezla pièce(15) àla pièce(6)etserrezlapièce(18) àlapièce(8)avec un
tourneviscruciformeconformément au schéma.
(ESP)
Coloquela parte(15) ala parte(6)ycoloquelaparte(18)alaparte(8),luego useelcierrede
leva(D)parafijar la parte(15) ala parte(6)yfijarlaparte(18)alaparte(8)con un
destornilladordecabezaPhilipssegúneldiagrama.
(DE)
BefestigenSie dasTeil(15)andasTeil(6)undbefestigenSiedasTeil(18)an das Teil (8),
undbefestigenSie danndasTeil(15) andasTeil(6) undbefestigen Siedas Teil (18)an das
Teil(8)mitderZylindermutter (D)durchdenKopfschraubendreher vonPhilips gemäß der
Abbildung.
15 页

Step 7
P.16
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
1
3
4
56
D
D
E
E
E
E1
3
D
D

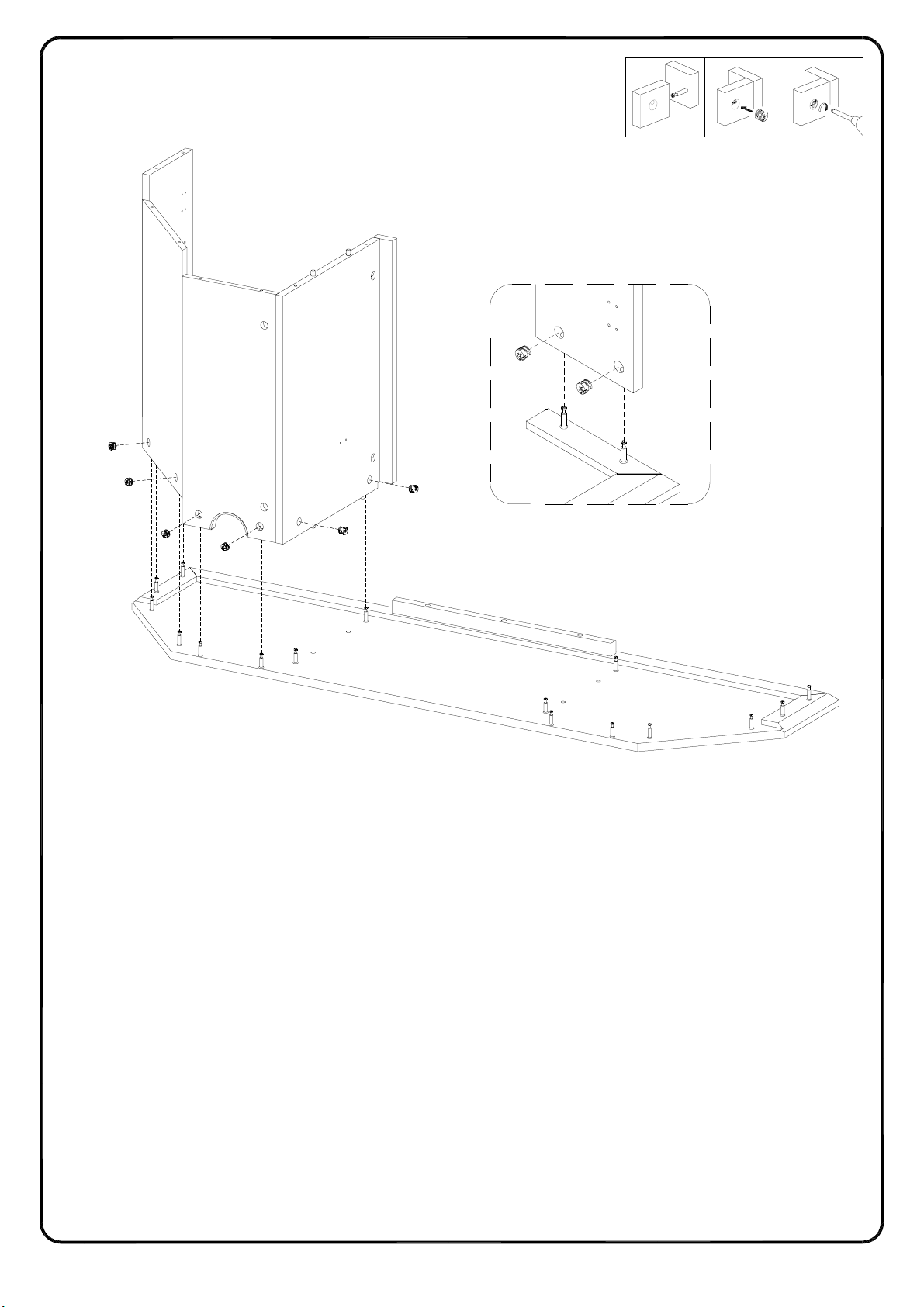

(EN)
Attachpart(6,5,4,3) topart(1), then using Camlock(D,E) secure part(6,5,4,3) topart(1)with
Philipsheadscrewdriverasper diagram.
(FR)
Fixezla pièce(6,5,4,3) àla pièce(1),puisenutilisantle serrure àcame(D,E) serrezlapièce
(6,5,4,3) àla pièce(1) avecuntourneviscruciformeconformément au schéma.
(ESP)
Fije laparte(6,5,4,3)ala parte(1),luegouseel cierre deleva(D,E) para fijarlaparte
(6,5,4,3)ala parte(1)conundestornilladordecabezaPhilips segúneldiagrama.
(DE)
BefestigenSie das Teil (6,5,4,3) andasTeil(1),undsichern Sie danndas Teil (6,5,4,3) andas
Teil(1)mitderZylindermutter (D,E) durchdenKopfschraubendreher vonPhilips gemäß der
Abbildung.
16 页

Step 8
P.17
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
89
10
11
EE
E
E
D
D
1
1
D
D
11
(EN)
Attachpart(8,9,10,11) topart(1), then using Camlock(D,E) secure part(8,9,10,11) topart (1)
withPhilipsheadscrewdriver asperdiagram.
(FR)
Fixezla pièce(8,9,10,11) àlapièce(1),puisenutilisantleserrure àcame(D,E) serrez la
pièce(8,9,10,11) àla pièce(1) avecuntourneviscruciformeconformément au schéma.
(ESP)
Fije laparte(8,9,10,11) ala parte(1),luegouseel cierrede leva(D,E) para fijarlaparte
(8,9,10,11) ala parte(1)conundestornilladordecabezaPhilips segúneldiagrama.
(DE)
BefestigenSie dasTeil(8,9,10,11) andasTeil(1),undsichern Sie dann das Teil (8,9,10,11)
andasTeil(1) mitder Zylindermutter(D,E) durchdenKopfschraubendreher vonPhilips
gemäß derAbbildung.
17 页

Step 9
P.18
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
345
6
8
9
10
11
2
P
JJ
J
J
J
J
JJ
JJ

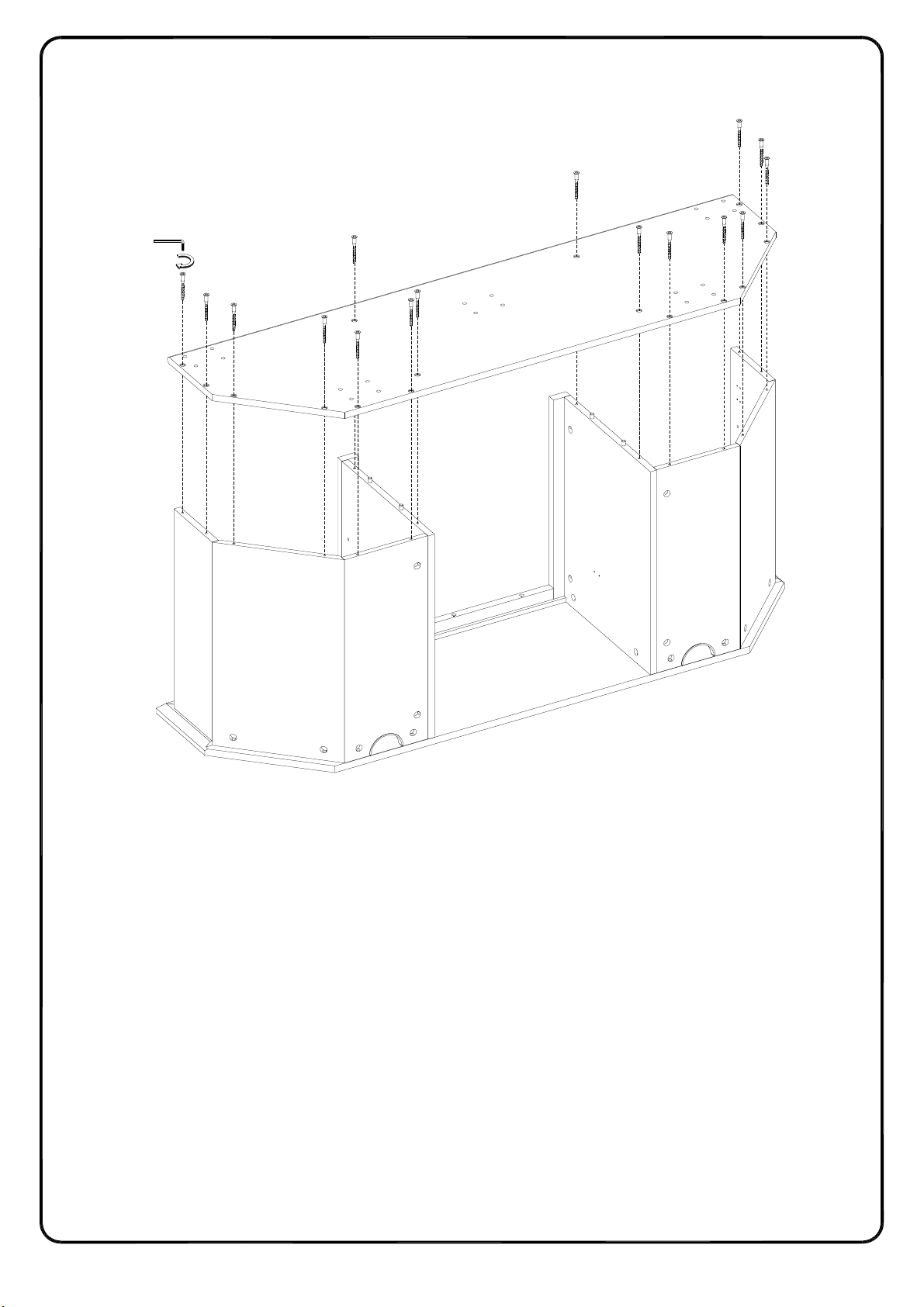

(EN)
Attachpart(2) topart(3,4,5,6,8,9,10,11), then using Screw(J)securepart(2)topart
(3,4,5,6,8,9,10,11) withHexkey(P)asperdiagram.
(FR)
Fixezla pièce(2) àlapièce(3,4,5,6,8,9,10,11),puisutilisezla vis(J)pour serrerlapièce(2)
àla pièce(3,4,5,6,8,9,10,11) aveclacléhexagonale(P)selon leschéma.
(ESP)
Fije laparte(2) ala parte(3,4,5,6,8,9,10,11),luegouseel tornillo (J)parafijar laparte(2)a
la parte(3,4,5,6,8,9,10,11) conla llavehexagonal(P)segúneldiagrama.
(DE)
BefestigenSie dasTeil(2) andasTeil(3,4,5,6,8,9,10,11),dannbefestigen Siedas Teil (2)
andasTeil(3,4,5,6,8,9,10,11)mitderSchraube(J)durchdenInbusschlüssel(P)gemäß
Abbildung ein.
18 页

Step 10
P.19
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
2
12
12
12
12
P
N12
(EN)
Usingbolt(N)attachpart(12) topart(2) withHexkey(P)asperdiagram.
(FR)
Enutilisantleboulon(N),fixezla pièce(12) àla pièce(2)avecla cléhexagonale(P)
conformémentau schéma.
(ESP)
Useelperno(N)paraunirlaparte(12)alaparte(2) conla llavehexagonal(P)segúnel
diagrama.
(DE)
BefestigenSie dasTeil(12)andasTeil(2)mitdemBolzen(N)durchden Sechskantschlüssel
(P)gemäß der Abbildung.
19 页

Step 11
P.20
Copyright ©2021by Walker Edison Furniture Co., LLC. All rightsreserved.
F F F
F
F
F
F
F
F

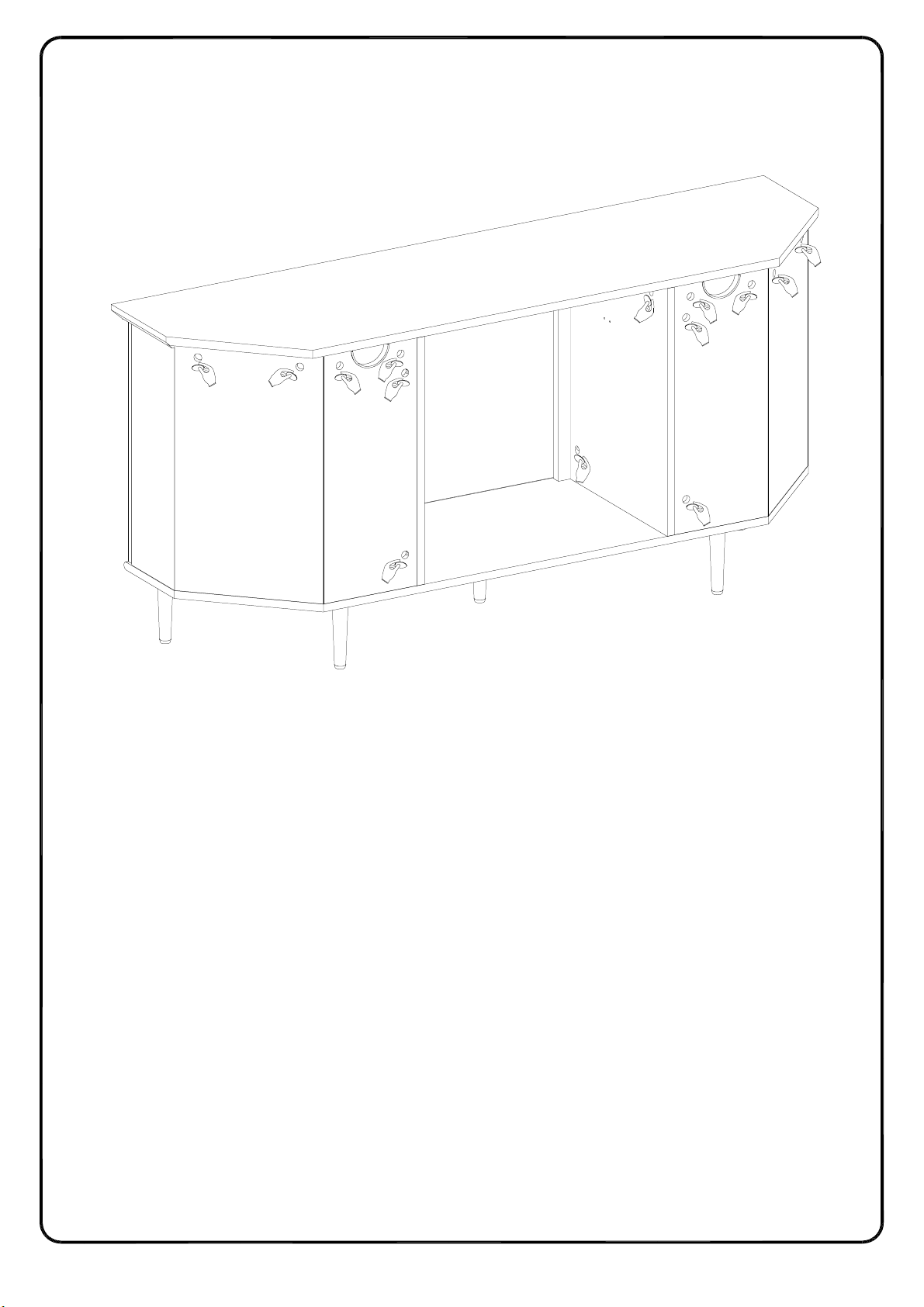

(EN)
PlaceSticker(F)tocovertheholesasper diagram.
(FR)
Placezl'autocollant(F)pour couvrirlestrousconformément au schéma.
(ESP)
Coloquela pegatina(F)quecubrelosagujeros segúneldiagrama.
(DE)
PlatzierenSie den Aufkleber (F)aufdieBohrungengemäß derAbbildung.
20 页
